在软件工程课程设计、毕业答辩或日常技术文档中，用例图、时序图、流程图 是不可或缺的表达工具。传统 Visio 安装繁琐、StarUML 操作复杂，而这款在线工具已实现 "表单式输入 + 实时预览 + AI 辅助生成"，零基础也能 3 分钟画出专业 UML 图。本文结合实测截图，详细介绍其核心功能与使用体验。

流程图制作_流程图在线绘制_系统流程图生成工具 - 手打流程图

时序图制作_时序图在线编辑器_UML序列图在线生成工具 - 手打时序图

一、用例图在线制作：从表格到图形的自动映射

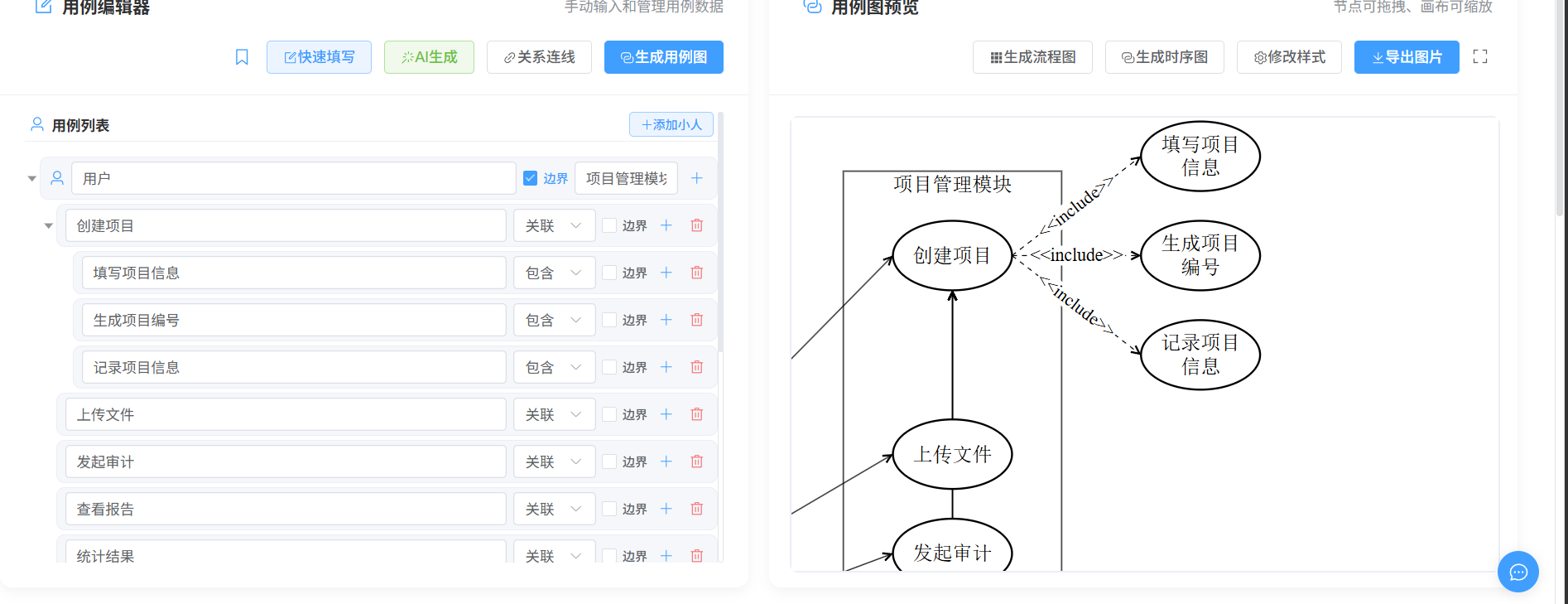

工具左侧为用例编辑器，采用表单化设计，无需手动拖拽图形。用户只需填写参与者（小人）、用例名称及关系类型（关联 / 包含 / 扩展），右侧画布即可实时渲染标准 UML 用例图。

如图所示，在"项目管理模块"中定义了"创建项目"主用例，并通过 <<include>> 关系关联"填写项目信息"、"生成项目编号"、"记录项目信息"三个子用例，结构清晰，符合 UML 规范。画布支持缩放与关系连线手动调整，兼顾自动化与灵活性。

二、系统流程图制作：节点级精细控制

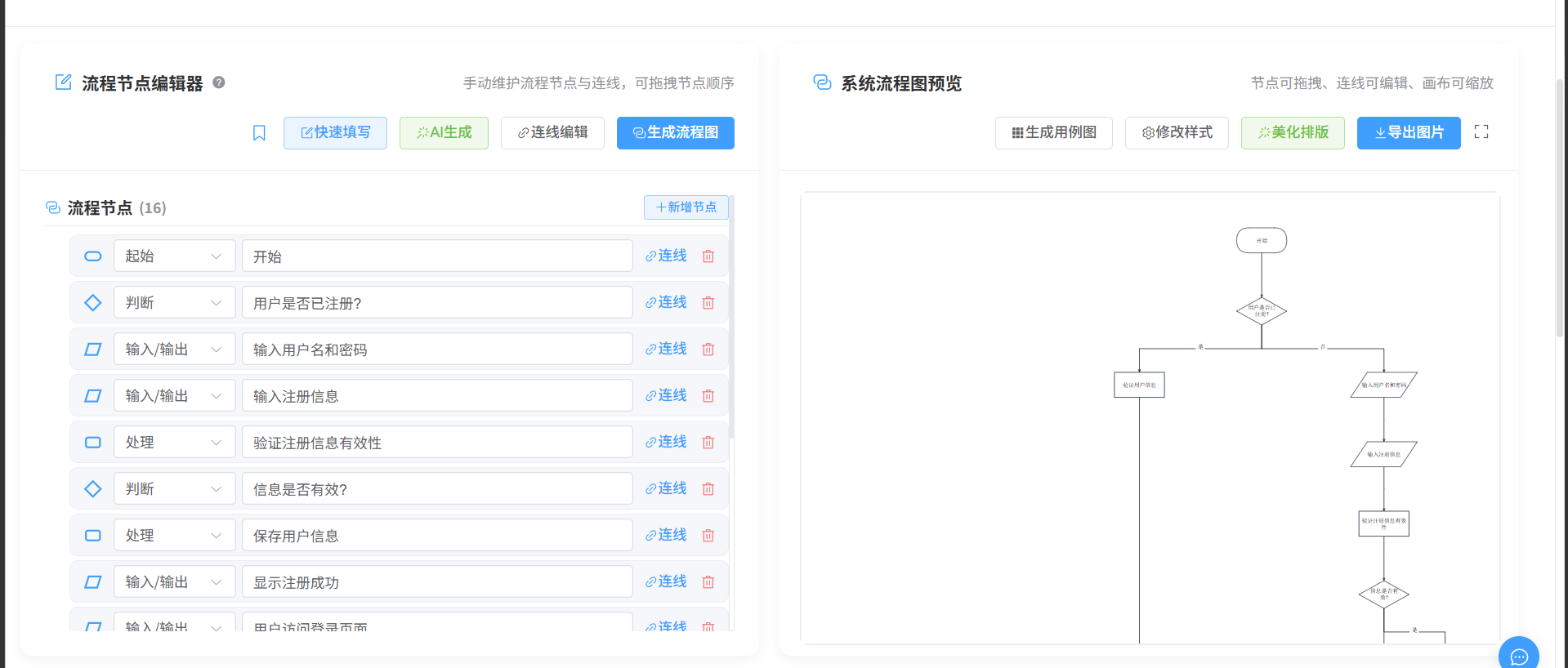

流程图模块同样采用左编辑右预览的双栏布局。左侧流程节点编辑器支持定义多种节点类型：起始/结束（圆角矩形）、判断（菱形）、输入/输出（平行四边形）、处理（矩形），并可通过"连线"按钮手动指定节点间的跳转逻辑。

右侧预览区实时生成标准流程图，支持节点拖拽重排、连线编辑、画布缩放。图中展示了一个完整的用户注册/登录流程，从"开始"节点出发，经"用户是否已注册？"判断分支，分别进入登录验证或注册信息填写路径，最终汇聚至结束，逻辑闭环一目了然。

三、数据流图（DFD）制作：分层建模利器

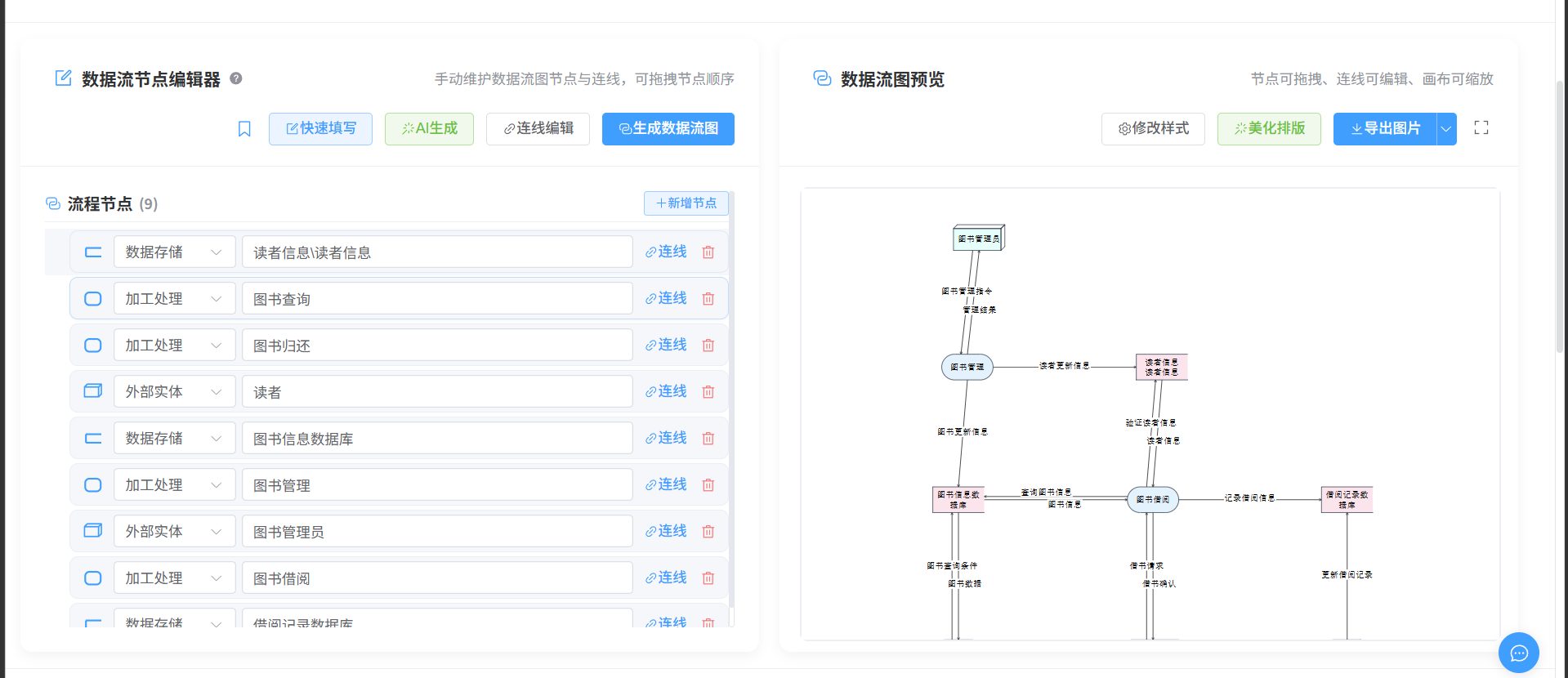

除了 UML 图，工具还支持数据流图（Data Flow Diagram）的在线绘制。左侧编辑器提供外部实体（方框）、加工处理（圆角矩形）、数据存储（开口矩形）三种核心图元，用户通过填写名称并建立连线，即可描述系统的数据流转过程。

右侧预览图展示了一个典型的图书管理系统数据流：图书管理员发起指令，经"图书管理"加工处理后，向"图书信息数据库"写入更新信息；读者提交借书请求，经"图书借阅"加工处理后，同步更新"读者信息"与"借阅记录数据库"。各数据流均带有明确的箭头标注，便于需求分析阶段的沟通与评审。

四、核心功能总结

表格

原创不易，如果觉得这款工具对你完成课程设计或技术文档有帮助，欢迎 点赞、收藏、关注 三连支持！如有其他在线制图工具推荐，欢迎在评论区交流讨论。
