多卡组合开门门禁系统技术白皮书

DAIC-MJ-DK 型多卡组合开门系统

版本号：DAIC-MJ-SFV1.0
发布日期：2026年5月
适用场景：机场、核电站、电厂、监狱、金库、数据中心、财务室、资料室、档案室、仓库等重点防控场所
文档性质：技术方案 / 招投标技术规格书

第一章项目概述与需求分析

1.1 项目背景

在现代化安全管理中，传统的单人刷卡或AB门互锁模式已无法满足高安全等级场所的管控需求。机场禁区、核电站控制区、监狱监区、金库、数据中心机房等重点防控区域，要求实现多人协同验证、分级授权、时序控制、空间定向的精细化门禁管理。

DAIC-MJ-DK 型多卡组合开门系统，通过创新的"卡组自定义 + 组合策略 + 时序控制 + 读卡器定向"四维管控模型，实现从"单人授权"到"多人协同授权"的安全升级。

1.2 适用场所

场所类型	安全等级	典型组合策略	特殊要求
机场禁区	极高	1机组人员 + 1安检人员 + 1地勤主管	按顺序刷卡、限时进入
核电站控制区	极高	1值长 + 2运行人员 + 1安全员	定时启用、防尾随联动
电厂重要设备间	高	1工程师 + 1操作员	指定读卡器启用
监狱监区通道	极高	1狱警 + 1管教 + 1医护（按需）	全程监控、胁迫报警
金库	极高	1库管 + 1会计 + 1安保 + 1主管	按顺序、分时段
数据中心机房	高	1运维 + 1主管或 2运维	指定读卡器、定时巡检模式
财务室/档案室	中高	1财务 + 1主管	工作时间自动启用
危化品仓库	高	1仓管 + 1安全员 + 1押运	指定读卡器、防尾随

1.3 设计依据

GA/T 394-2002《出入口控制系统技术要求》
GB 50396-2007《出入口控制系统工程设计规范》
GB 50348-2018《安全防范工程技术标准》
GB/T 28181-2022《公共安全视频监控联网系统信息传输、交换、控制技术要求》
核电站、机场等行业专项安全规范

第二章系统总体架构

2.1 系统拓扑结构

┌─────────────────────────────────────────────────────────┐
│                    管理中心层                            │
│  ┌─────────────┐  ┌─────────────┐  ┌─────────────┐   │
│  │  门禁管理    │  │  视频监控    │  │  报警联动    │   │
│  │  服务器      │  │  服务器      │  │  服务器      │   │
│  └──────┬──────┘  └─────────────┘  └─────────────┘   │
│         │                                               │
│         ▼ TCP/IP 网络                                   │
├─────────────────────────────────────────────────────────┤
│                    传输网络层                            │
│         ┌─────────┐    ┌─────────┐                     │
│         │ 核心交换机│◄──►│ 汇聚交换机│                     │
│         └────┬────┘    └────┬────┘                     │
│              │              │                           │
├──────────────┼──────────────┼───────────────────────────┤
│              ▼              ▼                           │
│         区域控制器1      区域控制器2 ... 区域控制器N    │
│    ┌──────────────┐  ┌──────────────┐                  │
│    │ 四门控制器   │  │ 四门控制器   │                  │
│    │ • 读卡器接口 │  │ • 读卡器接口 │                  │
│    │ • 门锁控制   │  │ • 门锁控制   │                  │
│    │ • 报警输入   │  │ • 报警输入   │                  │
│    │ • 消防联动   │  │ • 消防联动   │                  │
│    └──────┬───────┘  └──────┬───────┘                  │
│           │                  │                          │
│    ┌──────┴──────┐    ┌──────┴──────┐                  │
│    │读卡器1 读卡器2│    │读卡器3 读卡器4│                  │
│    │  (外门) (内门)│    │  (外门) (内门)│                  │
│    └─────────────┘    └─────────────┘                  │
│                                                         │
└─────────────────────────────────────────────────────────┘

2.2 系统组成

层级	设备/模块	功能说明
感知层	门禁读卡器	支持IC/ID/CPU卡/身份证/指纹，Wiegand26/34输出
	门磁/出门按钮	门状态检测、手动出门控制
	电锁（磁力锁/电插锁）	门禁执行机构
控制层	门禁控制器	多卡组合逻辑判断、权限验证、事件存储
	门禁专用电源	12VDC稳压供电，UPS后备
网络层	TCP/IP网络	控制器与管理主机通信
	RS485总线	读卡器与控制器通信（≤1200m）
应用层	门禁管理软件	卡组配置、组合策略、实时监控、报表统计
	数据库服务器	持卡人信息、刷卡记录、事件日志存储

第三章多卡组合开门核心功能

3.1 用户卡组自定义

功能描述：系统支持自定义不同用户卡组，每个卡组可独立设置人员范围、权限等级、有效时段。

技术规格：

最大卡组数量：≥5组
每组最大持卡人数：不限（受控制器容量限制）
卡组命名：支持中文自定义命名（如"总经理组"、"安全员组"、"运维组"等）
卡组权限：可独立设置时段、门点、组合规则

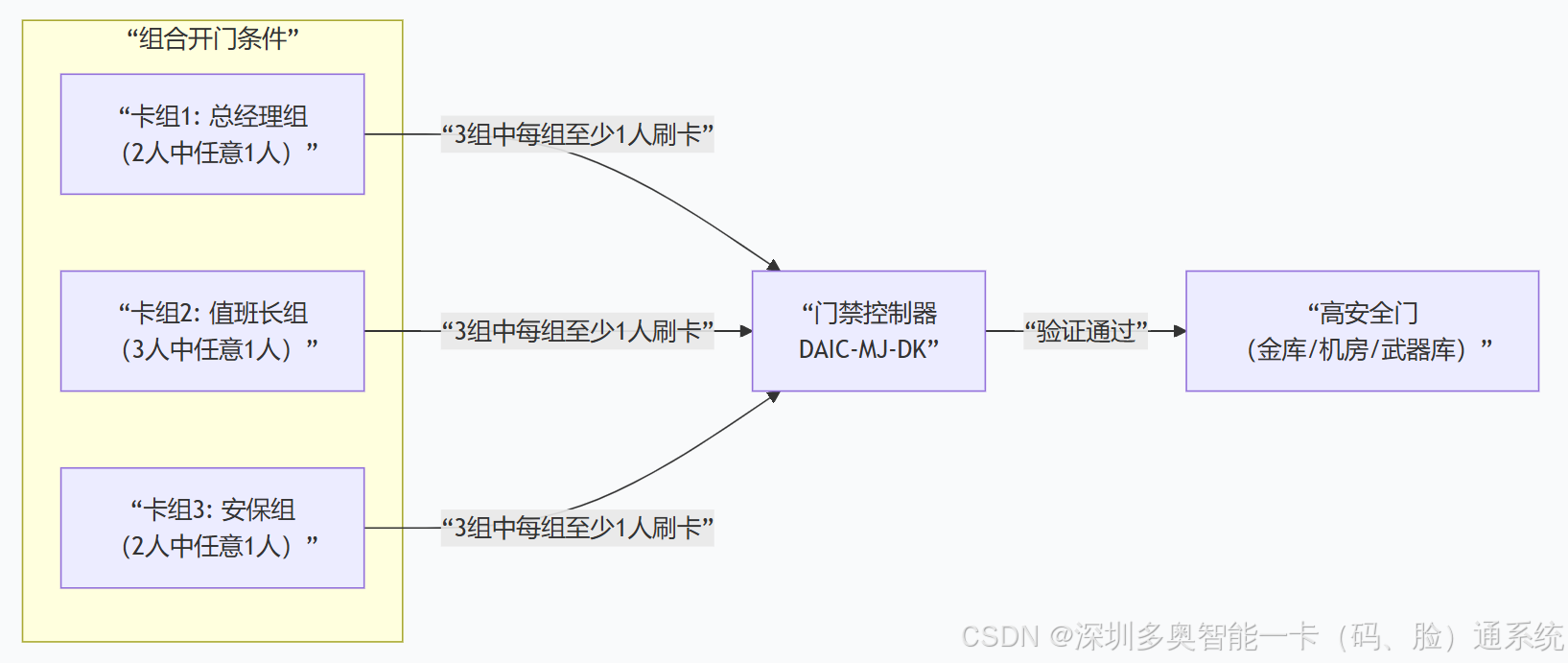

3.2 多卡组合开门

功能描述：支持最多5个不同卡组组合开门，支持异构组合与同构组合两种模式。

组合模式示例：

模式	组合示例	适用场景
异构组合	1个"总经理组" + 2个"普通组" + 1个"安全员组"	金库、核电站
同构组合	1个"卡组1" + 4个"卡组2"	双人作业区
混合组合	2个"管理组" + 1个"技术组" + 2个"监督组"	监狱重要通道
灵活配比	各组人数可独立配置（0-N人）	按需定制

技术参数：

最大组合卡组数：5组
每组参与人数：0-9人（可配置）
组合验证方式："与"逻辑（所有指定卡组必须满足人数要求）
超时机制：组合刷卡超时时间可配置（默认30秒-300秒）

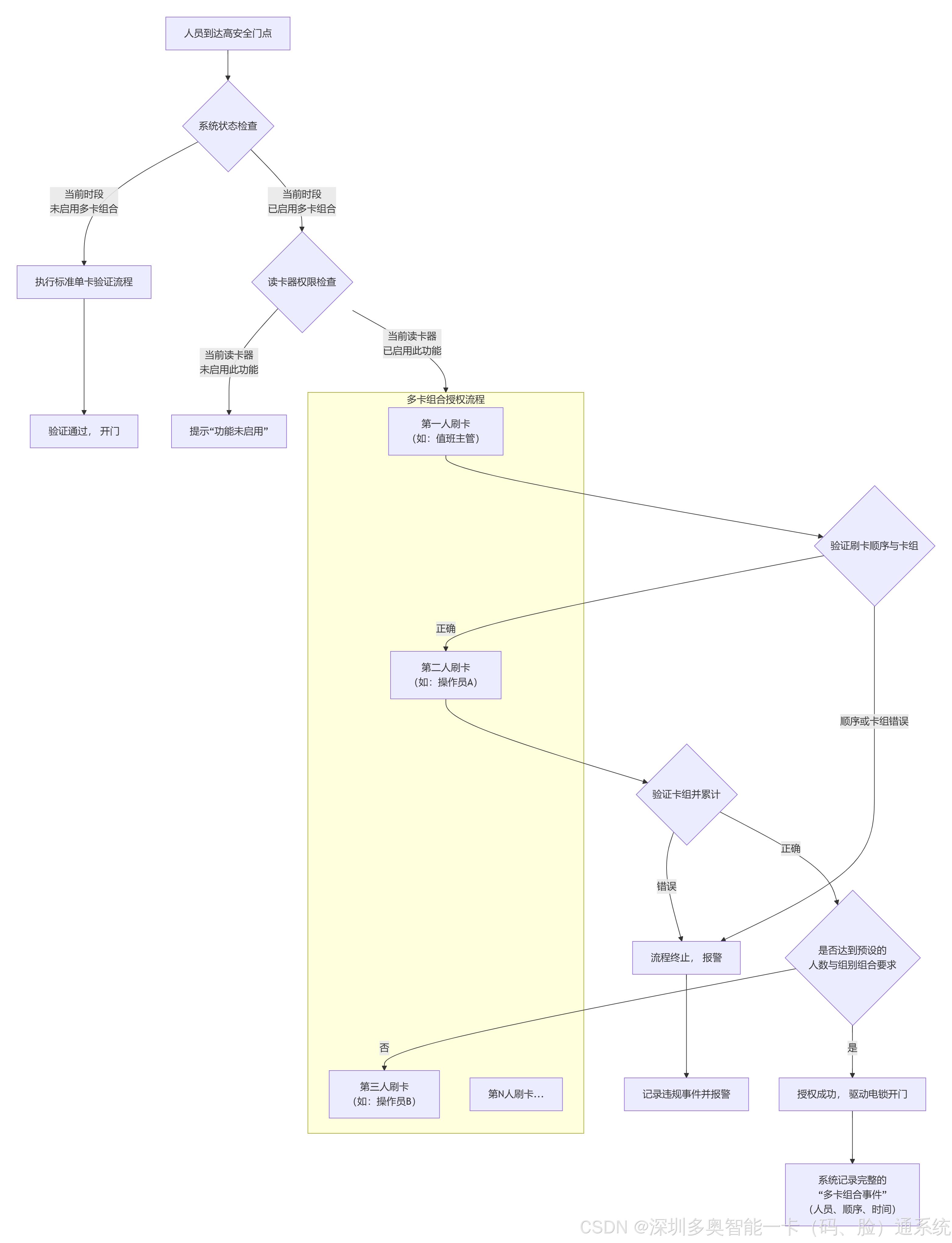

3.3 按顺序多卡开门

功能描述：支持严格按照卡组组合开门流程开门，可配置强制刷卡顺序。

工作流程：

步骤1: 卡组1人员刷卡 → 系统提示"等待卡组2"
步骤2: 卡组2人员刷卡 → 系统提示"等待卡组3"
步骤3: 卡组3人员刷卡 → 验证通过 → 电锁开启

关键特性：

顺序强制：若未按指定顺序刷卡，系统拒绝并报警
中途退出处理：超时或错误刷卡后自动重置组合状态
状态提示：读卡器LED/蜂鸣器/显示屏实时提示当前等待卡组

3.4 指定读卡器启用多卡组合

功能描述：支持对指定读卡器独立设置是否启用多卡组合开门功能。

配置示例：

读卡器位置	多卡组合启用	开门方式	说明
外门读卡器	启用	多卡组合	外部进入需多人验证
内门读卡器	禁用	单卡/密码	内部出门便捷通行
侧门读卡器	启用	多卡组合	物流通道特殊管控

技术实现：

控制器级配置：每个读卡器端口独立参数
实时生效：配置下发后即时生效，无需重启
优先级策略：可叠加时段控制、假日计划

3.5 定时启用多卡组合

功能描述：支持门禁控制器硬件定时启用和关闭多卡组合开门功能。

定时策略：

策略类型	示例	应用场景
时段定时	工作日18:00-次日08:00自动启用多卡组合	夜间/非工作时段加强管控
假日定时	节假日全天启用多卡组合	假期安全升级
临时定时	临时任务期间启用（可预约）	特殊作业管控
周期定时	每周五20:00-周一08:00启用	周末管控

技术特性：

硬件级定时：控制器本地时钟独立运行，断网不影响
计划模板：支持256组计划模板，256个周计划，1024个假日计划
平滑切换：定时切换时，正在进行的刷卡流程不受影响

第四章系统硬件技术参数

4.1 门禁控制器

参数项	技术指标	备注
处理器	32位ARM处理器，主频≥1.2GHz	嵌入式Linux系统
内存	≥128MB RAM
存储	≥256MB Flash，可扩展至32GB	数据断电永久保存
控制门数	2门/4门可选	单控制器
读卡器接口	≥4路Wiegand26/34	支持双向识别
门锁接口	≥2路继电器输出	NC/NO可配置
报警输入	≥12路	门磁、红外、消防等
报警输出	≥8路	声光报警、联动信号
通讯方式	TCP/IP + RS485	双协议同时支持
联网能力	支持1000台控制器组网	4000门组大型网络
持卡人容量	≥10万张	含卡、密码、指纹
事件记录	≥50万条本地存储	脱机工作
响应时间	≤0.3秒	刷卡到开锁
工作电压	DC 12V±10%
工作温度	-35℃ ~ +65℃	工业级
防护等级	IP65	室外可用
看门狗	硬件看门狗	异常自动复位
EMC认证	符合工业EMC国际标准	核电站适用

4.2 门禁读卡器

参数项	技术指标	备注
读卡类型	IC卡/ID卡/CPU卡/身份证	可选配指纹模块
读卡频率	13.56MHz	ISO14443A/B
读卡距离	3-15cm	可调
输出格式	Wiegand26/34, RS485
通讯距离	Wiegand≤100m, RS485≤1200m
工作电压	DC 6V-12V
工作电流	≤100mA
感应时间	≤0.2秒
防护等级	IP65	室内外通用
防拆报警	支持	内置蜂鸣器+LED
过压保护	支持
过流保护	支持
安装方式	86底盒/120底盒/无底盒壁挂

4.3 电锁及配套

参数项	技术指标	备注
类型	磁力锁/电插锁/电控锁	按需选配
锁持力	≥280kg（磁力锁）
工作电压	DC 12V±10%
工作电流	启动≤0.9A，保持≤0.3A
开锁延时	0-15秒可调
门状态反馈	支持	门磁信号
疲劳试验	≥50万次
消防联动	断电开锁	紧急逃生

4.4 门禁专用电源

参数项	技术指标	备注
输入电压	AC 100V-240V	宽电压
输出电压	DC 12V	稳压
输出电流	≥5A	带多路输出
UPS后备	≥4小时	铅酸电池
延时电路	开锁时间0-15秒可调
NO/NC切换	支持

第五章系统软件功能规格

5.1 管理软件架构

架构模式：C/S + B/S混合架构
数据库：SQL Server / MySQL / Oracle（可选）
操作系统：Windows Server 2016/2019/2022 / Linux
并发能力：单服务器支持1500台控制器高并发
客户端：支持32台工作站同时登录

5.2 核心软件功能

5.2.1 卡组管理

卡组创建、编辑、删除
持卡人批量导入/导出（Excel模板）
卡组权限矩阵配置
卡组有效期管理（入职/离职自动同步）

5.2.2 多卡组合策略配置

可视化组合规则编辑器
拖拽式卡组组合配置
组合规则模板库（预设常见场景）
规则冲突检测与提示

5.2.3 时序控制

刷卡顺序强制/非强制切换
顺序配置（卡组1→卡组2→...→卡组N）
超时时间配置（单步超时/总超时）
中途退出处理策略（重置/保留/报警）

5.2.4 读卡器策略

读卡器级多卡组合开关
读卡器独立时段控制
读卡器假日计划
读卡器报警联动配置

5.2.5 定时策略

计划模板管理（≥256组）
周计划编辑（每天8个时段）
假日计划（≥1024个）
临时计划（一次性/周期性）

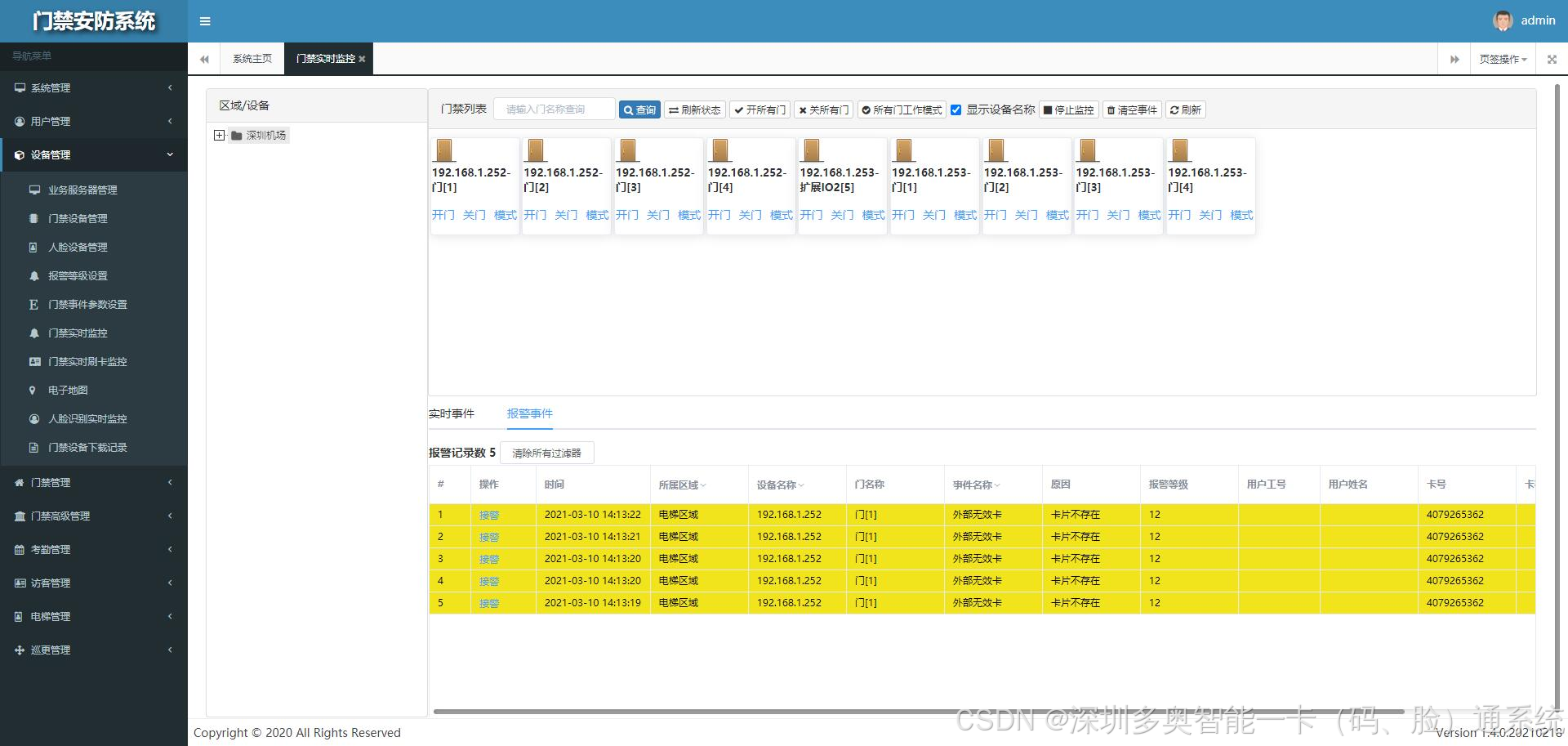

5.2.6 实时监控

电子地图显示（矢量图/位图导入）
门点状态实时显示（开启/关闭/报警）
刷卡事件实时弹窗
视频联动抓拍（对接视频监控系统）
组合刷卡进度实时显示（如"等待卡组2：2人"）

5.2.7 报警管理

非法闯入报警
门超时未关报警
防拆报警
胁迫报警（胁迫密码/指纹）
组合失败报警（顺序错误/人数不足/超时）
报警联动：视频抓拍、声光报警、短信/邮件通知

5.2.8 记录与报表

刷卡记录查询（精确到秒）
组合开门记录（完整组合人员清单）
报警记录查询
操作日志审计
报表导出（PDF/Excel/Word）
数据备份（自动/手动，支持CD/DVD/云存储）

5.3 系统接口

接口类型	协议/标准	功能
视频监控	ONVIF / GB/T 28181	刷卡联动抓拍、录像
消防系统	干接点/Modbus	火灾自动开锁
报警系统	干接点/RS485	非法闯入联动
访客系统	WebService/API	临时卡授权
考勤系统	数据库中间表/API	出入记录同步
一卡通	标准SDK	卡片信息共享

第六章典型应用场景方案

6.1 机场禁区管控方案

场景：机场禁区通道，防止单人误入或非法进入。

组合策略：

卡组1（机组人员）：1人
卡组2（安检人员）：1人
卡组3（地勤主管）：1人
规则：3组各1人，按顺序刷卡（机组→安检→主管）

特殊配置：

外门读卡器：启用多卡组合
内门读卡器：禁用（内部自由通行）
定时：航班间隙时段（02:00-06:00）启用最高级别组合
联动：刷卡全程视频监控，视频与刷卡记录绑定存储

6.2 核电站控制区方案

场景：核电站反应堆控制区入口，满足核安全法规要求。

组合策略：

卡组1（值长）：1人
卡组2（运行人员）：2人
卡组3（安全员）：1人
规则：4人组合，值长必须第一个刷卡

特殊配置：

所有读卡器启用多卡组合
定时：换班时段（08:00/20:00）前30分钟自动启用
冗余：控制器双机热备，通信链路冗余
记录：组合记录永久保存，满足核安全审计要求

6.3 监狱监区通道方案

场景：监狱重要监区通道，防止单人执法风险。

组合策略：

卡组1（狱警）：1人
卡组2（管教）：1人
卡组3（医护）：按需（0-1人）
规则：至少2人，狱警优先刷卡

特殊配置：

胁迫报警：刷卡+特定密码触发无声报警
全程录像：通道内360°无死角监控
防尾随：红外检测+体重检测联动
应急：管理中心可远程一键开锁（需双人授权）

6.4 金库管控方案

场景：银行金库，满足金融行业安全规范。

组合策略：

卡组1（库管）：1人
卡组2（会计）：1人
卡组3（安保）：1人
卡组4（主管）：1人
规则：4人全部到场，按职级顺序刷卡

特殊配置：

时段：工作日09:00-17:00外自动启用最高级别
双门互锁：外门未关闭，内门无法开启
报警：振动传感器+红外入侵联动
记录：所有操作日志加密存储，防篡改

6.5 数据中心机房方案

场景：IDC机房，平衡安全与运维效率。

组合策略：

模式A（日常巡检）：1运维 + 1主管
模式B（紧急维护）：2运维（同卡组2人）
模式C（厂商维护）：1运维 + 1主管 + 1厂商（临时卡）

特殊配置：

读卡器：主入口启用多卡组合，消防通道禁用
定时：夜间（22:00-06:00）强制模式A
访客：临时卡自动回收，权限限时
环境联动：温湿度异常时，限制进入人数

第七章与传统AB门对比分析

对比维度	传统AB门	DAIC-MJ-DK多卡组合系统
验证人数	2人（A门+B门各1人）	2-5人（灵活配置）
卡组灵活性	无卡组概念，仅区分AB门	5组自定义卡组，异构/同构组合
顺序控制	无	支持强制刷卡顺序
读卡器策略	全局统一	指定读卡器独立启用/禁用
定时控制	软件级（依赖服务器）	硬件级定时（断网可用）
组合复杂度	简单（A+B）	复杂（如1+2+1+1）
应用场景	监狱、银行	机场、核电站、监狱、金库、数据中心等
防尾随	依赖物理门体	物理+逻辑双重防护
成本	较低（2套设备）	适中（1套设备实现多种组合）
运维复杂度	低	中（需配置组合规则）
安全性	★★★☆☆	★★★★★
灵活性	★★☆☆☆	★★★★★

结论：DAIC-MJ-DK系统在保持AB门核心安全理念的基础上，通过卡组自定义、组合策略、时序控制和空间定向四大创新，实现了从"双人互锁"到"多人协同精细化管控"的跨越，更适合现代高安全等级场所的复杂需求。

第八章系统安全与可靠性设计

8.1 安全设计

安全机制	说明
数据加密	刷卡数据AES-256加密传输
防复制	CPU卡/国密卡支持，防卡片克隆
防尾随	红外+体重检测+逻辑判断
反潜回	跨控制器反潜回，全局状态同步
胁迫报警	胁迫密码/指纹触发无声报警
防拆保护	读卡器/控制器防拆检测
权限最小化	操作员分级授权，日志审计

8.2 可靠性设计

可靠性机制	说明
双看门狗	硬件+软件看门狗，异常自动复位
断电保护	数据断电永久保存≥10年
UPS后备	≥4小时不间断供电
脱机运行	断网时控制器独立工作，记录≥5万条
冗余通信	TCP/IP + RS485双链路
故障隔离	单点故障不影响全局
自动恢复	网络恢复后自动上传脱机记录

第九章施工与验收规范

9.1 施工规范

参照GB 50396-2007及行业施工技术指导书：

布线要求：
- 读卡器线缆：RVVP4×1.0mm²屏蔽线
- 门锁控制线：RVV3×1.5mm²
- 通讯线：超五类/六类非屏蔽网线（TCP/IP）或RS485双绞线
- 所有线路走弱电线槽，与强电间距≥30cm
设备安装：
- 读卡器安装高度：1.3m-1.5m（底边距地）
- 控制器安装：弱电间/吊顶内，便于维护
- 电锁安装：门框/门扇，牢固无松动
- 接地电阻：≤1Ω
调试流程：
- 单元测试：单设备功能验证
- 联动测试：多卡组合逻辑验证
- 压力测试：并发刷卡稳定性测试
- 场景测试：典型应用场景全流程验证

9.2 验收标准

验收项目	验收方法	合格标准
多卡组合功能	模拟各场景组合刷卡	组合规则100%准确执行
顺序控制	故意打乱刷卡顺序	系统拒绝并报警
定时启用	设置测试时段观察切换	定时切换误差≤1分钟
读卡器定向	分别测试启用/禁用读卡器	策略准确生效
脱机运行	断开网络模拟刷卡	记录完整，恢复后自动上传
联动功能	触发消防/报警信号	门锁自动释放/报警联动
数据完整性	抽查历史记录	记录准确率100%
响应时间	刷卡到开锁计时	≤0.3秒

第十章售后服务与质保

10.1 质保期限

硬件设备：≥3年质保
软件系统：终身免费升级
技术支持：7×24小时响应

10.2 服务内容

服务类型	内容
安装调试	现场安装、系统调试、用户培训
运维支持	远程监控、故障诊断、备件更换
系统升级	软件版本更新、功能扩展
应急响应	重大故障4小时到场，24小时解决
培训服务	管理员培训、操作员培训、维护培训

10.3 培训计划

培训对象	培训内容	时长
系统管理员	卡组配置、组合策略、权限管理、故障处理	2天
操作员	日常监控、报警处理、记录查询、报表导出	1天
维护人员	硬件维护、线路检测、备件更换	1天

附录

附录A：卡组配置示例表

场景	卡组1	卡组2	卡组3	卡组4	卡组5	组合规则
机场禁区	机组1人	安检1人	地勤1人	-	-	1+1+1，顺序
核电站	值长1人	运行2人	安全1人	-	-	1+2+1，顺序
监狱	狱警1人	管教1人	医护0-1人	-	-	1+1+(0-1)
金库	库管1人	会计1人	安保1人	主管1人	-	1+1+1+1，顺序
数据中心	运维1人	主管1人	-	-	-	1+1
财务室	财务1人	主管1人	-	-	-	1+1，定时启用

附录B：系统设备清单（参考）

序号	设备名称	规格型号	单位	数量	备注
1	四门门禁控制器	DAIC-MJ-DK/4	台	N	按需配置
2	门禁读卡器	DAIC-MJ-RD	个	2N	每门2个
3	磁力锁	280kg	套	N	按需
4	门禁专用电源	12V/5A	台	N	含UPS
5	出门按钮	红外感应式	个	N
6	门磁	有线	个	N
7	发卡器	USB接口	台	1
8	CPU加密卡	13.56MHz	张	M	按需
9	管理服务器	品牌机/工控机	台	1
10	管理软件	DAIC-MJ-MS	套	1
11	交换机	24口千兆	台	按需
12	线缆及辅材	定制	项	1
