一、背景

（一）模块化多电平换流器（MMC）的优势与应用

模块化多电平换流器（MMC）作为一种新型的电压源换流器，在高压直流输电（HVDC）、柔性交流输电系统（FACTS）等领域得到了广泛应用。MMC 具有输出电压谐波含量低、开关频率低、易于模块化扩展等优点。它由多个子模块（SM）级联组成，能够灵活地实现高压大容量电能的变换和传输。例如，在长距离输电中，MMC 可以有效降低输电损耗，提高输电效率，同时保证电能质量。

（二）传统控制方法的局限性

传统的 MMC 控制方法，如基于载波的脉宽调制（CBPWM）和空间矢量调制（SVM），虽然在一定程度上能够实现 MMC 的稳定运行，但存在一些局限性。CBPWM 需要精确的载波信号生成和复杂的相位配置，对硬件要求较高，且在系统参数变化或出现故障时，其性能会受到影响。SVM 在处理多电平复杂拓扑时，计算量较大，难以实时快速响应。此外，这两种传统方法对于 MMC 内部子模块电容电压的平衡控制不够灵活，容易导致子模块电压不均衡，影响系统性能。

（三）有限集模型预测控制（FCS - MPC）的兴起

有限集模型预测控制（FCS - MPC）因其独特的优势在电力电子领域逐渐受到关注。FCS - MPC 通过建立系统的离散模型，预测不同开关状态下系统未来的行为，并根据预先设定的目标函数选择最优的开关状态。这种控制方法具有响应速度快、对系统参数变化不敏感等优点，能够更好地应对 MMC 复杂的运行工况。同时，FCS - MPC 可以灵活地将多个控制目标纳入目标函数，如同时实现电流跟踪、子模块电容电压平衡等控制目标，为 MMC 的高效稳定运行提供了更有效的控制策略。

二、原理

（一）模块化多电平换流器（MMC）工作原理

1. 拓扑结构

   ：MMC 的基本拓扑由上、下桥臂组成，每个桥臂包含多个子模块（SM）和一个桥臂电抗器。子模块通常采用半桥或全桥结构，以半桥子模块为例，它由两个绝缘栅双极型晶体管（IGBT）及其反并联二极管和一个储能电容组成。通过控制子模块中 IGBT 的导通和关断，可以实现子模块电容的充电和放电，从而调节桥臂电压。

2. 工作模式

   ：在 MMC 运行过程中，通过控制上、下桥臂子模块的投入和切除数量，使桥臂输出不同电平的电压。例如，当需要输出较高电压时，投入更多的子模块；反之则切除部分子模块。这样，MMC 可以输出多电平的交流电压，实现电能的变换和传输。同时，桥臂电抗器起到限制电流变化率、抑制环流等作用。

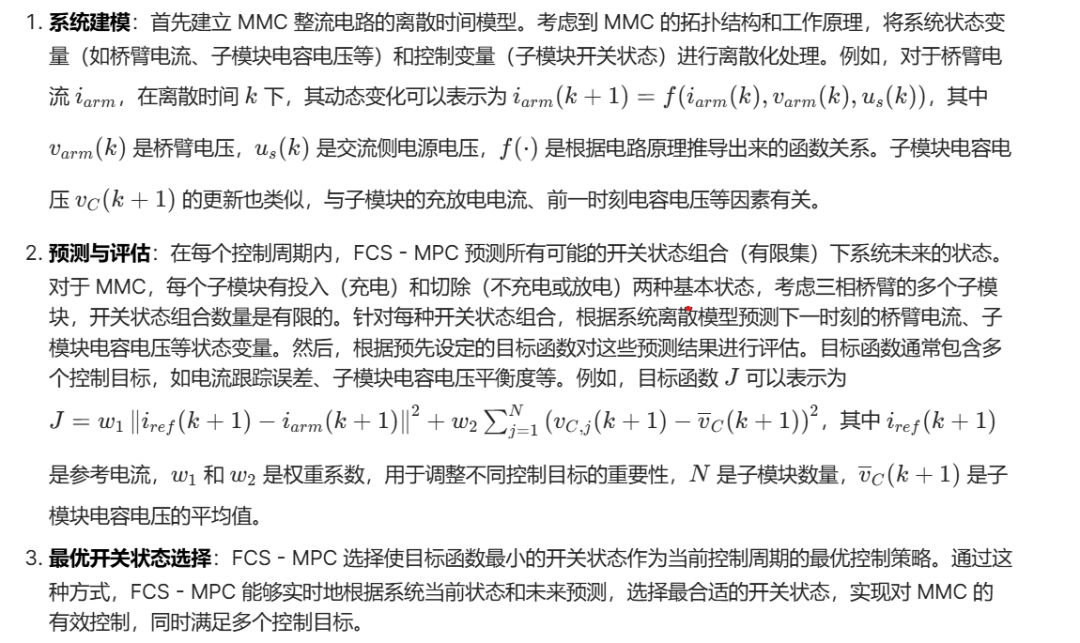

（二）混合有限集模型预测控制（FCS - MPC）原理

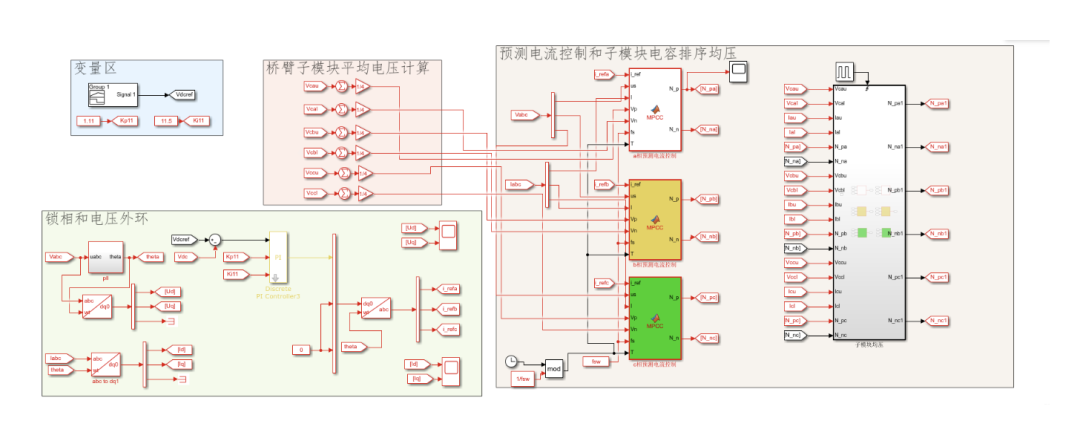

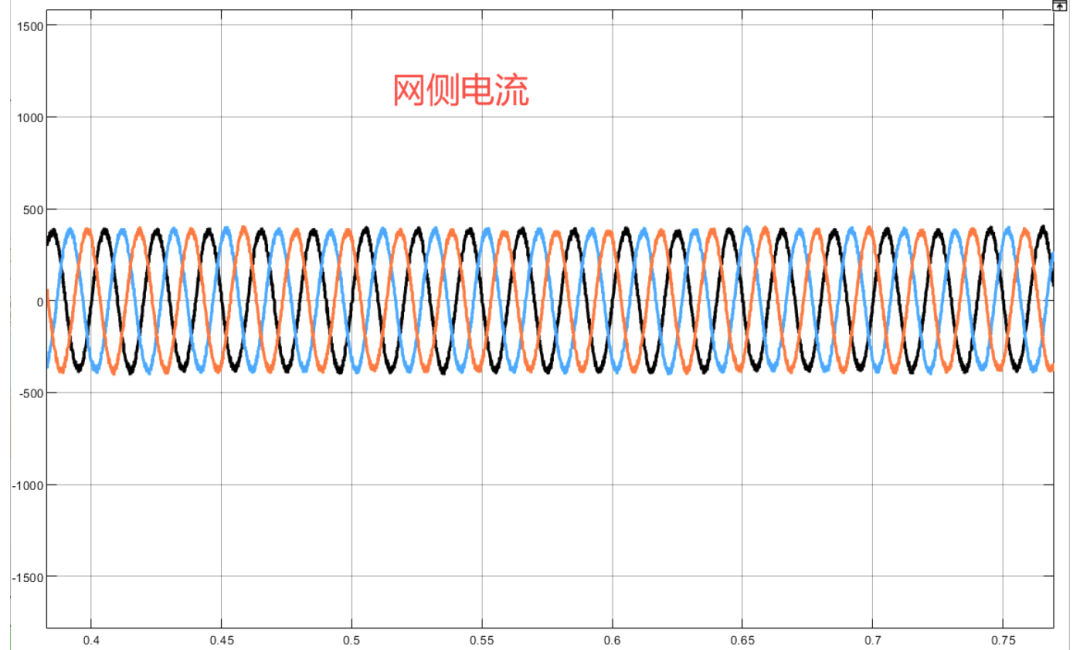

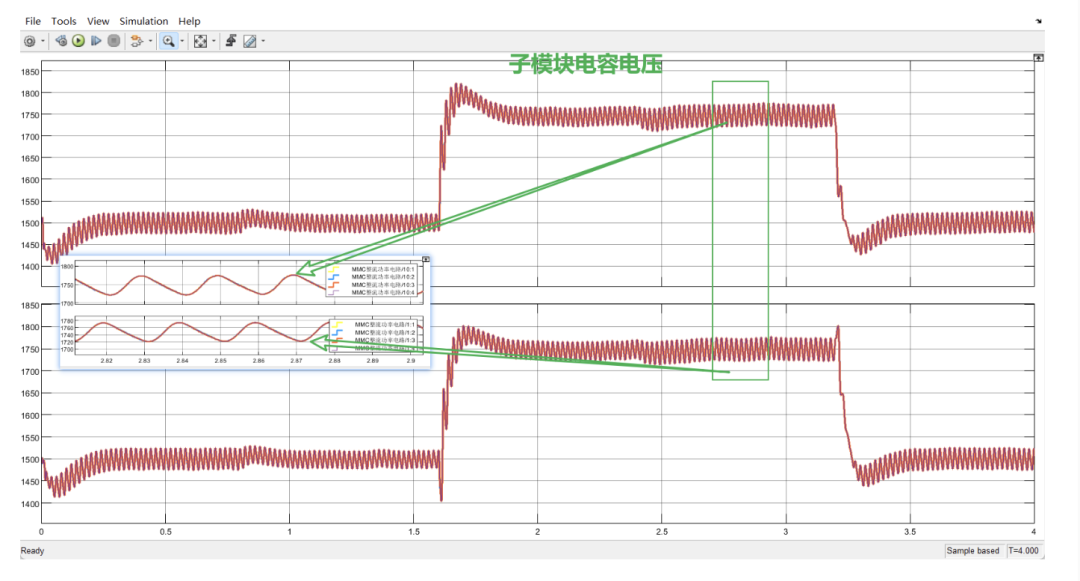

⛳️ 运行结果

📣 部分代码

🔗 参考文献
