主题093_辐射换热在生物医学中的应用
主题093：辐射换热在生物医学中的应用
摘要
辐射换热在生物医学领域具有广泛而重要的应用价值。从肿瘤热疗中的射频/微波辐射加热，到激光治疗中的光热转换，再到医学影像中的红外热成像诊断，辐射传热机制贯穿于现代医疗技术的多个方面。本主题将系统介绍辐射换热在生物医学中的理论基础、数学模型和数值模拟方法，重点探讨生物组织中的光热转换、热损伤评估、温度场分布预测等关键问题。通过Python仿真程序，我们将模拟激光组织相互作用、热疗温度场演化、以及热损伤区域的形成过程，为理解辐射换热在医学应用中的物理机制提供直观的数值实验平台。
关键词
辐射换热，生物医学，光热转换，肿瘤热疗，激光医学，热损伤，Pennes生物传热方程，蒙特卡洛方法，有限元方法
1. 引言
1.1 辐射换热在生物医学中的重要性
辐射换热是能量以电磁波形式传递的过程，在生物医学领域扮演着至关重要的角色。与传导和对流换热不同，辐射换热不需要介质接触，能够穿透生物组织并在特定深度沉积能量，这一特性使其成为许多现代医疗技术的基础。
在肿瘤治疗领域，射频消融（RFA）、微波消融（MWA）和激光间质热疗（LITT）等技术都依赖于电磁辐射在组织中产生的热量来灭活肿瘤细胞。这些方法的疗效直接取决于对辐射能量在组织中分布的精确控制，以及对温度场演化的准确预测。
在医学影像领域，红外热成像技术利用人体表面的红外辐射来诊断疾病。由于病变组织（如肿瘤）的代谢活动异常，其表面温度分布与正常组织存在差异，通过分析这些温度异常可以实现早期诊断。
在光动力治疗（PDT）中，特定波长的光辐射激活光敏剂产生单线态氧，从而杀死病变细胞。这一过程涉及光辐射在组织中的传输、吸收和散射，以及随后的光化学反应。
1.2 生物组织的光学特性
生物组织对电磁辐射的响应取决于其光学特性，主要包括吸收系数、散射系数和各向异性因子。
吸收特性：生物组织中的水、血红蛋白、黑色素等成分对不同波长的光具有选择性吸收。例如，水在红外波段（约3μm和10μm）有强吸收峰，而血红蛋白在可见光波段（约420nm、540nm和580nm）有特征吸收。这种选择性吸收决定了辐射能量在组织中的沉积分布。
散射特性：由于生物组织具有复杂的微观结构（细胞、纤维、血管等），光在组织中传播时会发生多次散射。散射系数描述了光被散射的概率，通常在可见光和近红外波段，散射远强于吸收。
各向异性因子：描述散射的方向性，定义为散射角余弦的平均值。对于大多数生物组织，前向散射占主导，各向异性因子g通常在0.7-0.95之间。
1.3 本主题的研究内容
本主题将系统研究辐射换热在生物医学中的应用，主要内容包括：
-
生物组织中的辐射传输理论：介绍辐射传输方程（RTE）在生物组织中的应用，以及扩散近似和蒙特卡洛模拟等求解方法。
-
生物传热方程：建立考虑血液灌注、代谢产热和外部热源（辐射）的Pennes生物传热方程，分析其数值求解方法。
-
热损伤模型：介绍Arrhenius热损伤积分模型，评估组织在热疗过程中的损伤程度。
-
激光组织相互作用：模拟激光在生物组织中的传播、吸收和热效应，分析不同激光参数对治疗效果的影响。
-
热疗优化设计：通过数值模拟优化热疗参数（功率、时间、照射方式），实现精准治疗。
2. 生物组织中的辐射传输理论
2.1 辐射传输方程
光在生物组织中的传播可以用辐射传输方程（Radiative Transfer Equation, RTE）描述。RTE描述了辐射强度在空间、方向和光谱上的分布变化。
对于特定波长λ，辐射传输方程为：
dI(r,s^)ds=−μaI(r,s^)−μsI(r,s^)+μs4π∫4πp(s^,s^′)I(r,s^′)dΩ′+S(r,s^)\frac{dI(\mathbf{r}, \hat{s})}{ds} = -\mu_a I(\mathbf{r}, \hat{s}) - \mu_s I(\mathbf{r}, \hat{s}) + \frac{\mu_s}{4\pi} \int_{4\pi} p(\hat{s}, \hat{s}') I(\mathbf{r}, \hat{s}') d\Omega' + S(\mathbf{r}, \hat{s})dsdI(r,s^)=−μaI(r,s^)−μsI(r,s^)+4πμs∫4πp(s^,s^′)I(r,s^′)dΩ′+S(r,s^)
其中：
- I(r,s^)I(\mathbf{r}, \hat{s})I(r,s^) 是在位置r\mathbf{r}r沿方向s^\hat{s}s^的辐射强度（W/m²/sr）
- μa\mu_aμa 是吸收系数（1/m）
- μs\mu_sμs 是散射系数（1/m）
- μt=μa+μs\mu_t = \mu_a + \mu_sμt=μa+μs 是总衰减系数（1/m）
- p(s^,s^′)p(\hat{s}, \hat{s}')p(s^,s^′) 是散射相函数，描述从方向s^′\hat{s}'s^′散射到方向s^\hat{s}s^的概率
- S(r,s^)S(\mathbf{r}, \hat{s})S(r,s^) 是源项
物理意义：方程左边表示辐射强度沿传播方向的变化率；右边第一项是吸收损失，第二项是散射损失，第三项是散射增益（从其他方向散射到当前方向），第四项是内部光源。
2.2 扩散近似
当散射远强于吸收（μs≫μa\mu_s \gg \mu_aμs≫μa）且距离边界足够远时，辐射传输方程可以用扩散近似简化。扩散近似假设辐射强度可以分解为各向同性部分和各向异性部分：
I(r,s^)≈14πϕ(r)+34πF(r)⋅s^I(\mathbf{r}, \hat{s}) \approx \frac{1}{4\pi} \phi(\mathbf{r}) + \frac{3}{4\pi} \mathbf{F}(\mathbf{r}) \cdot \hat{s}I(r,s^)≈4π1ϕ(r)+4π3F(r)⋅s^
其中ϕ(r)\phi(\mathbf{r})ϕ(r)是辐射能量密度（fluence rate），F(r)\mathbf{F}(\mathbf{r})F(r)是辐射通量。
将上述近似代入RTE并积分，可以得到扩散方程：
−∇⋅(D∇ϕ)+μaϕ=S-\nabla \cdot (D \nabla \phi) + \mu_a \phi = S−∇⋅(D∇ϕ)+μaϕ=S
其中扩散系数 D=13(μa+μs′)D = \frac{1}{3(\mu_a + \mu_s')}D=3(μa+μs′)1，μs′=(1−g)μs\mu_s' = (1-g)\mu_sμs′=(1−g)μs 是约化散射系数，g是各向异性因子。
扩散方程的边界条件通常采用Robin边界条件：
−D∂ϕ∂n=12ϕ-D \frac{\partial \phi}{\partial n} = \frac{1}{2} \phi−D∂n∂ϕ=21ϕ
这考虑了组织-空气界面的反射损失。
2.3 蒙特卡洛方法
蒙特卡洛方法通过追踪大量光子的随机行进来模拟光在组织中的传播。每个光子的路径由以下随机过程决定：
步长选择：光子在两次散射之间的传播距离服从指数分布：
s=−ln(ξ)μts = -\frac{\ln(\xi)}{\mu_t}s=−μtln(ξ)
其中ξ\xiξ是[0,1]区间的均匀随机数。
散射方向：散射方向由相函数决定。对于Henyey-Greenstein相函数：
p(cosθ)=1−g22(1+g2−2gcosθ)3/2p(\cos\theta) = \frac{1-g^2}{2(1+g^2-2g\cos\theta)^{3/2}}p(cosθ)=2(1+g2−2gcosθ)3/21−g2
散射角θ\thetaθ可以通过下式采样：
cosθ=12g[1+g2−(1−g21−g+2gξ)2]\cos\theta = \frac{1}{2g} \left[ 1+g^2 - \left( \frac{1-g^2}{1-g+2g\xi} \right)^2 \right]cosθ=2g1[1+g2−(1−g+2gξ1−g2)2]
权重更新：光子每次散射后权重更新为 w=w×μsμtw = w \times \frac{\mu_s}{\mu_t}w=w×μtμs，被吸收的部分为 w×μaμtw \times \frac{\mu_a}{\mu_t}w×μtμa。
终止条件：当光子权重低于阈值或离开计算域时，追踪终止。
蒙特卡洛方法的优点是能够处理复杂几何和边界条件，缺点是计算量大，需要追踪大量光子才能获得统计收敛的结果。
2.4 光学参数的典型值
不同生物组织的光学参数差异很大。表1列出了一些典型组织的近似光学参数（在可见光-近红外波段）：
表1：典型生物组织的光学参数
| 组织类型 | μa\mu_aμa (1/cm) | μs\mu_sμs (1/cm) | g |
|---|---|---|---|
| 皮肤 | 0.1-1.0 | 100-200 | 0.7-0.9 |
| 肝脏 | 0.5-2.0 | 150-300 | 0.85-0.95 |
| 脑组织 | 0.1-0.5 | 100-200 | 0.85-0.95 |
| 血液 | 5-50 | 100-200 | 0.98-0.99 |
| 脂肪 | 0.05-0.2 | 50-150 | 0.7-0.8 |
| 肌肉 | 0.1-0.5 | 80-150 | 0.85-0.95 |
这些参数随波长变化，在设计治疗方案时必须考虑目标组织的具体光学特性。
3. 生物传热方程
3.1 Pennes生物传热方程
生物组织中的热传递比非生物材料复杂得多，主要因为存在血液灌注和代谢产热。Pennes于1948年提出的生物传热方程是描述这一过程的经典模型：
ρc∂T∂t=∇⋅(k∇T)+ωbρbcb(Ta−T)+Qm+Qext\rho c \frac{\partial T}{\partial t} = \nabla \cdot (k \nabla T) + \omega_b \rho_b c_b (T_a - T) + Q_m + Q_{ext}ρc∂t∂T=∇⋅(k∇T)+ωbρbcb(Ta−T)+Qm+Qext
其中：
- ρ,c,k\rho, c, kρ,c,k 分别是组织密度、比热容和热导率
- TTT 是组织温度，TaT_aTa 是动脉血温度
- ωb\omega_bωb 是血液灌注率（m³ blood/(m³ tissue·s)）
- ρb,cb\rho_b, c_bρb,cb 是血液的密度和比热容
- QmQ_mQm 是代谢产热率（W/m³）
- QextQ_{ext}Qext 是外部热源（如辐射吸收）
各项物理意义：
- 左边：组织内能的变化率
- 右边第一项：热传导（Fourier定律）
- 右边第二项：血液灌注引起的对流换热（Pennes项）
- 右边第三项：代谢产热
- 右边第四项：外部热源
Pennes方程的关键假设是血液在毛细血管水平与组织达到热平衡，这一假设在大多数软组织中是合理的。
3.2 血液灌注模型
血液灌注率ωb\omega_bωb对温度分布有重要影响。在肿瘤组织中，由于血管新生，灌注率通常高于正常组织。但在热疗过程中，高温会导致血管损伤和灌注率下降。
常用的灌注率温度依赖模型包括：
线性模型：
ωb(T)=ωb0[1+α(T−T0)]\omega_b(T) = \omega_{b0} [1 + \alpha (T - T_0)]ωb(T)=ωb0[1+α(T−T0)]
其中α\alphaα是温度系数，当T>45°CT > 45°CT>45°C时通常取负值表示血管损伤。
指数衰减模型：
ωb(T)=ωb0exp(−T−TthΔT)\omega_b(T) = \omega_{b0} \exp\left(-\frac{T - T_{th}}{\Delta T}\right)ωb(T)=ωb0exp(−ΔTT−Tth)
其中TthT_{th}Tth是阈值温度，ΔT\Delta TΔT是特征温度宽度。
3.3 边界条件
生物传热问题的边界条件通常包括：
表面换热边界（组织-空气界面）：
−k∂T∂n=h(T−T∞)+ϵσ(T4−T∞4)-k \frac{\partial T}{\partial n} = h (T - T_{\infty}) + \epsilon \sigma (T^4 - T_{\infty}^4)−k∂n∂T=h(T−T∞)+ϵσ(T4−T∞4)
其中hhh是对流换热系数，ϵ\epsilonϵ是表面发射率，T∞T_{\infty}T∞是环境温度。
绝热边界（对称轴或深部组织）：
∂T∂n=0\frac{\partial T}{\partial n} = 0∂n∂T=0
固定温度边界（大血管或冷却区域）：
T=TfixedT = T_{fixed}T=Tfixed
3.4 初始条件
初始温度分布通常为体温：
T(r,0)=Tbody=37°CT(\mathbf{r}, 0) = T_{body} = 37°CT(r,0)=Tbody=37°C
或考虑体表温度略低：
T(x,0)=Tbody−ΔTexp(−x/δ)T(x, 0) = T_{body} - \Delta T \exp(-x/\delta)T(x,0)=Tbody−ΔTexp(−x/δ)
其中δ\deltaδ是特征深度。
4. 热损伤模型
4.1 Arrhenius损伤积分
热损伤是热疗的核心机制。Arrhenius模型通过积分温度历史来评估组织损伤程度：
Ω(t)=∫0tAexp(−EaRT(τ))dτ\Omega(t) = \int_0^t A \exp\left(-\frac{E_a}{RT(\tau)}\right) d\tauΩ(t)=∫0tAexp(−RT(τ)Ea)dτ
其中：
- Ω\OmegaΩ 是无量纲损伤积分
- AAA 是频率因子（1/s）
- EaE_aEa 是活化能（J/mol）
- RRR 是通用气体常数（8.314 J/(mol·K)）
- T(τ)T(\tau)T(τ) 是温度历史（K）
损伤解释：
- Ω=0\Omega = 0Ω=0：无损伤
- Ω=0.53\Omega = 0.53Ω=0.53：50%细胞死亡率（ED50）
- Ω=1\Omega = 1Ω=1：63%细胞死亡率
- Ω=4.6\Omega = 4.6Ω=4.6：99%细胞死亡率（ED99）
不同组织类型的Arrhenius参数差异很大。表2列出了一些典型值：
表2：典型组织的Arrhenius损伤参数
| 组织类型 | A (1/s) | Ea (J/mol) |
|---|---|---|
| 皮肤表皮 | 3.1×10⁹⁸ | 6.3×10⁵ |
| 肝脏 | 1.8×10¹⁰⁴ | 6.7×10⁵ |
| 血管 | 7.4×10⁴⁴ | 3.0×10⁵ |
| 肿瘤 | 2.4×10⁶⁰ | 4.0×10⁵ |
| 正常组织 | 1.0×10⁷⁰ | 4.5×10⁵ |
4.2 等效热剂量
在临床实践中，常用等效热剂量（CEM43°C）来评估热疗效果。CEM43°C定义为在43°C下产生相同损伤所需的暴露时间：
CEM43°C=∫0tR43−T(τ)dτCEM43°C = \int_0^t R^{43-T(\tau)} d\tauCEM43°C=∫0tR43−T(τ)dτ
其中RRR是温度系数，通常取0.25（T<43°C）或0.5（T≥43°C）。
临床指导：
- CEM43°C > 10分钟：肿瘤坏死
- CEM43°C > 100分钟：正常组织损伤风险
- CEM43°C > 600分钟：不可逆正常组织损伤
4.3 损伤区域可视化
在数值模拟中，损伤区域可以通过损伤积分或等效热剂量的等值面来可视化。通常定义：
- 坏死区：Ω>4.6\Omega > 4.6Ω>4.6 或 CEM43°C > 240分钟
- 损伤区：Ω>1\Omega > 1Ω>1 或 CEM43°C > 10分钟
- 安全区：Ω<0.53\Omega < 0.53Ω<0.53 或 CEM43°C < 1分钟
5. 激光组织相互作用
5.1 激光在组织中的传播
激光在生物组织中的传播遵循辐射传输理论。对于高斯光束，入射到组织表面的光强分布为：
I(r)=I0exp(−2r2w2)I(r) = I_0 \exp\left(-\frac{2r^2}{w^2}\right)I(r)=I0exp(−w22r2)
其中www是光束半径，I0I_0I0是中心光强。
在组织内部，由于吸收和散射，光强随深度衰减。在纯吸收介质中（无散射），光强服从Beer-Lambert定律：
I(z)=I0exp(−μaz)I(z) = I_0 \exp(-\mu_a z)I(z)=I0exp(−μaz)
穿透深度定义为光强衰减到初始值1/e时的深度：
δ=1μa\delta = \frac{1}{\mu_a}δ=μa1
对于强散射介质，有效穿透深度为：
δeff=Dμa=13μa(μa+μs′)\delta_{eff} = \sqrt{\frac{D}{\mu_a}} = \frac{1}{\sqrt{3\mu_a(\mu_a + \mu_s')}}δeff=μaD=3μa(μa+μs′)1
5.2 热源项计算
辐射能量在组织中的沉积形成热源。热源功率密度为：
Qext(r)=μaϕ(r)Q_{ext}(\mathbf{r}) = \mu_a \phi(\mathbf{r})Qext(r)=μaϕ(r)
其中ϕ(r)\phi(\mathbf{r})ϕ(r)是辐射能量密度（fluence rate），可以通过RTE求解或扩散近似获得。
对于高斯激光束，在扩散近似下，组织内的能量密度分布为：
ϕ(r,z)=P4πDexp(−μeffr2+z2)r2+z2\phi(r, z) = \frac{P}{4\pi D} \frac{\exp(-\mu_{eff} \sqrt{r^2 + z^2})}{\sqrt{r^2 + z^2}}ϕ(r,z)=4πDPr2+z2exp(−μeffr2+z2)
其中μeff=μa/D\mu_{eff} = \sqrt{\mu_a/D}μeff=μa/D是有效衰减系数，PPP是激光功率。
5.3 温度场演化
将热源项代入Pennes方程，可以求解温度场演化。对于轴对称问题，采用柱坐标：
ρc∂T∂t=1r∂∂r(kr∂T∂r)+∂∂z(k∂T∂z)+ωbρbcb(Ta−T)+Qm+Qext(r,z)\rho c \frac{\partial T}{\partial t} = \frac{1}{r}\frac{\partial}{\partial r}\left(k r \frac{\partial T}{\partial r}\right) + \frac{\partial}{\partial z}\left(k \frac{\partial T}{\partial z}\right) + \omega_b \rho_b c_b (T_a - T) + Q_m + Q_{ext}(r,z)ρc∂t∂T=r1∂r∂(kr∂r∂T)+∂z∂(k∂z∂T)+ωbρbcb(Ta−T)+Qm+Qext(r,z)
5.4 不同激光参数的影响
波长选择：
- 可见光（400-700nm）：浅穿透，适合皮肤治疗
- 近红外（700-1400nm）：深穿透，适合深层组织
- 中红外（1400-3000nm）：被水强吸收，浅穿透，适合切割
- 远红外（>3000nm）：表面吸收，适合消融
功率和照射时间：
- 高功率短时间：快速加热，热损伤局限
- 低功率长时间：缓慢加热，热扩散显著，损伤区域大
光束直径：
- 小光斑：高能量密度，深穿透
- 大光斑：低能量密度，浅但广的加热区域
6. 数值求解方法
6.1 有限差分法
对于一维或简单几何问题，有限差分法是有效的求解工具。以Pennes方程为例，采用隐式差分格式：
ρcTin+1−TinΔt=kTi+1n+1−2Tin+1+Ti−1n+1Δx2+ωbρbcb(Ta−Tin+1)+Qi\rho c \frac{T_i^{n+1} - T_i^n}{\Delta t} = k \frac{T_{i+1}^{n+1} - 2T_i^{n+1} + T_{i-1}^{n+1}}{\Delta x^2} + \omega_b \rho_b c_b (T_a - T_i^{n+1}) + Q_iρcΔtTin+1−Tin=kΔx2Ti+1n+1−2Tin+1+Ti−1n+1+ωbρbcb(Ta−Tin+1)+Qi
整理得到三对角方程组：
−aTi−1n+1+bTin+1−cTi+1n+1=di-a T_{i-1}^{n+1} + b T_i^{n+1} - c T_{i+1}^{n+1} = d_i−aTi−1n+1+bTin+1−cTi+1n+1=di
其中：
- a=c=kΔtρcΔx2a = c = \frac{k \Delta t}{\rho c \Delta x^2}a=c=ρcΔx2kΔt
- b=1+2a+ωbρbcbΔtρcb = 1 + 2a + \frac{\omega_b \rho_b c_b \Delta t}{\rho c}b=1+2a+ρcωbρbcbΔt
- di=Tin+Δtρc(ωbρbcbTa+Qi)d_i = T_i^n + \frac{\Delta t}{\rho c}(\omega_b \rho_b c_b T_a + Q_i)di=Tin+ρcΔt(ωbρbcbTa+Qi)
该方程组可以用Thomas算法高效求解。
6.2 有限元法
对于复杂几何和不均匀组织，有限元法（FEM）更为灵活。基于Galerkin方法，Pennes方程的弱形式为：
∫Ωρc∂T∂tvdΩ+∫Ωk∇T⋅∇vdΩ+∫ΩωbρbcbTvdΩ=∫Ω(ωbρbcbTa+Qm+Qext)vdΩ\int_\Omega \rho c \frac{\partial T}{\partial t} v d\Omega + \int_\Omega k \nabla T \cdot \nabla v d\Omega + \int_\Omega \omega_b \rho_b c_b T v d\Omega = \int_\Omega (\omega_b \rho_b c_b T_a + Q_m + Q_{ext}) v d\Omega∫Ωρc∂t∂TvdΩ+∫Ωk∇T⋅∇vdΩ+∫ΩωbρbcbTvdΩ=∫Ω(ωbρbcbTa+Qm+Qext)vdΩ
离散后得到矩阵方程：
MdTdt+KT=F\mathbf{M} \frac{d\mathbf{T}}{dt} + \mathbf{K} \mathbf{T} = \mathbf{F}MdtdT+KT=F
其中M\mathbf{M}M是质量矩阵，K\mathbf{K}K是刚度矩阵，F\mathbf{F}F是载荷向量。
时间离散采用向后Euler格式：
(M+ΔtK)Tn+1=MTn+ΔtF(\mathbf{M} + \Delta t \mathbf{K}) \mathbf{T}^{n+1} = \mathbf{M} \mathbf{T}^n + \Delta t \mathbf{F}(M+ΔtK)Tn+1=MTn+ΔtF
6.3 蒙特卡洛辐射传输
蒙特卡洛模拟光在组织中的传播包括以下步骤：
- 初始化：在光源位置发射光子，赋予初始权重和方向
- 步进：根据指数分布随机选择自由程
- 吸收：按概率μa/μt\mu_a/\mu_tμa/μt减少权重，记录能量沉积
- 散射：按相函数随机选择新方向
- 边界处理：检查是否离开组织，考虑反射/折射
- 终止判断：权重低于阈值或离开计算域则终止
- 统计：重复大量光子，统计能量沉积分布
6.4 耦合求解策略
辐射传输和生物传热的耦合求解可以采用以下策略：
顺序求解：
- 求解RTE获得能量沉积分布QextQ_{ext}Qext
- 将QextQ_{ext}Qext作为热源求解Pennes方程
- 更新温度依赖的光学/热学参数
- 重复直到收敛
全耦合求解：
同时求解辐射传输和能量方程，适用于强耦合问题（如强吸收导致材料性质显著变化）。
7. 应用案例分析
7.1 皮肤激光热疗
皮肤激光热疗常用于治疗浅表病变，如皮肤癌、血管瘤等。由于皮肤对可见光和近红外光的吸收和散射特性，激光能量主要集中在表皮和真皮浅层。
仿真设置：
- 组织：皮肤（μa=0.5 cm⁻¹, μs=150 cm⁻¹, g=0.8）
- 激光：波长800nm，功率2W，光斑直径2mm，照射时间10s
- 初始温度：37°C
结果分析：
- 表面温度可达60-80°C，足以引起蛋白质变性和细胞坏死
- 热损伤深度约2-3mm，与激光穿透深度一致
- 热扩散使损伤区域略大于光斑
7.2 肝脏肿瘤射频消融
射频消融是治疗肝癌的常用方法。射频电极插入肿瘤内部，通过高频交流电（460-480kHz）产生热量。
仿真设置：
- 组织：肝脏（μa=1.0 cm⁻¹, 电导率0.2 S/m）
- 射频功率：50W，作用时间10分钟
- 血液灌注：正常组织0.01 s⁻¹，肿瘤0.005 s⁻¹
结果分析：
- 消融区呈椭球形，长轴沿电极方向
- 50°C等温面包围的区域为有效消融区
- 大血管附近的冷却效应（热沉效应）可能导致消融不完全
7.3 光动力治疗
光动力治疗结合光辐射和光敏剂产生细胞毒性。虽然PDT的主要机制是光化学反应，但光辐射的热效应也不可忽视。
仿真设置：
- 组织：前列腺（μa=0.3 cm⁻¹, μs=120 cm⁻¹）
- 光源：波长630nm（匹配光敏剂吸收峰），功率1W，照射时间10分钟
- 光敏剂浓度：5 μg/mL
结果分析：
- 光分布决定治疗区域
- 温度升高通常小于5°C，热效应次要
- 氧消耗和光漂白影响治疗效果
7.4 红外热成像诊断
红外热成像通过检测体表红外辐射来诊断疾病。肿瘤由于代谢旺盛和血管丰富，表面温度通常比周围正常组织高0.5-2°C。
仿真设置：
- 模型：乳腺组织含肿瘤（直径1cm，深度2cm）
- 肿瘤代谢率：正常组织的3倍
- 环境温度：25°C
结果分析：
- 肿瘤上方体表温度升高约1°C
- 温度异常区域比实际肿瘤大（热扩散效应）
- 表面发射率和环境辐射影响测量精度
8. Python仿真程序设计
8.1 程序架构
本主题的Python仿真程序包含以下模块：
- 光学参数模块：定义不同组织的光学特性
- 辐射传输模块：实现扩散近似和蒙特卡洛方法
- 生物传热模块：求解Pennes方程
- 热损伤模块：计算Arrhenius损伤积分
- 可视化模块：绘制温度场、损伤区域等
8.2 仿真案例设计
程序包含以下仿真案例：

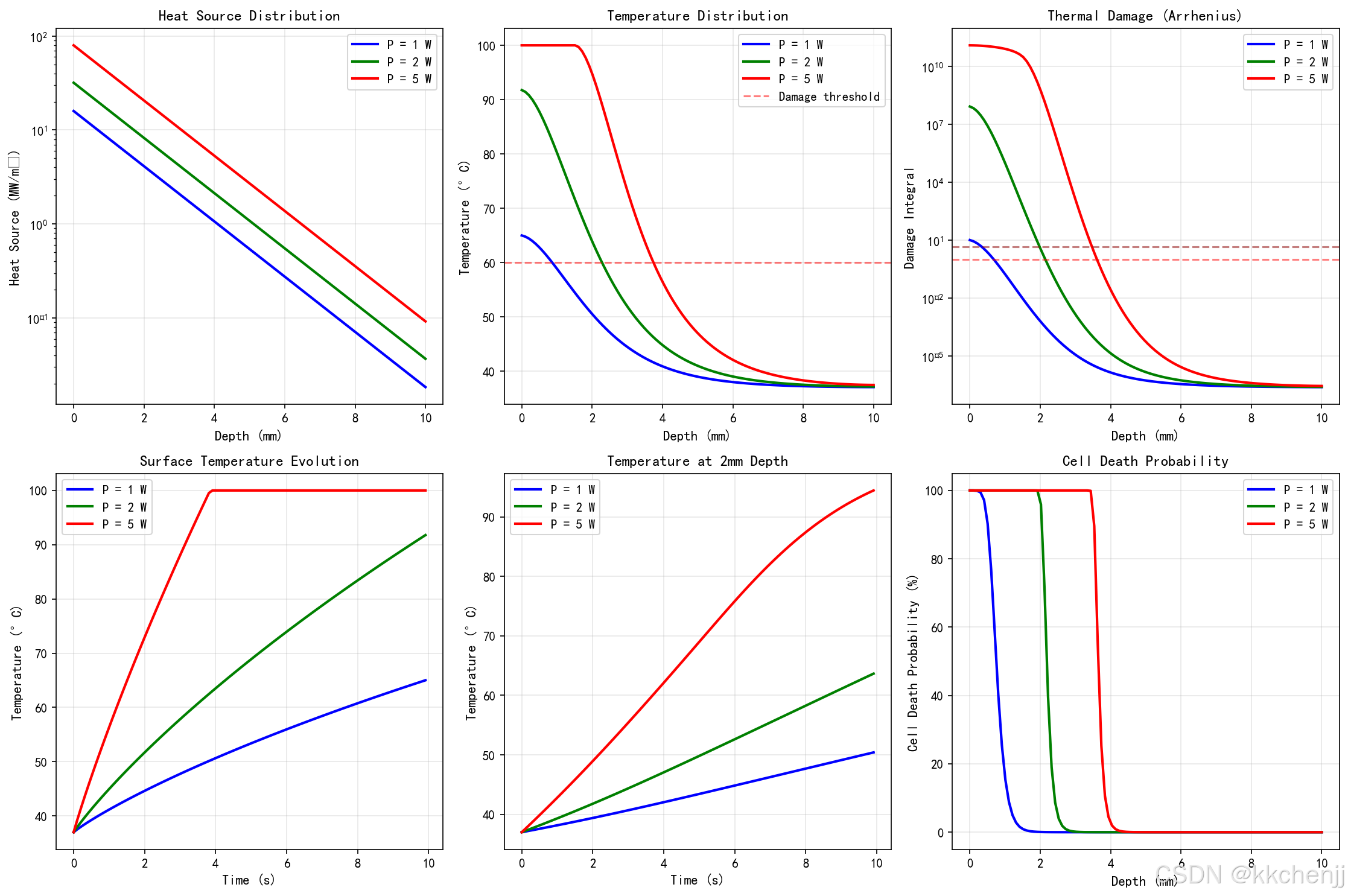

案例1：激光皮肤照射
- 一维有限差分求解
- 对比不同激光功率和波长的效果
- 可视化温度演化和损伤区域

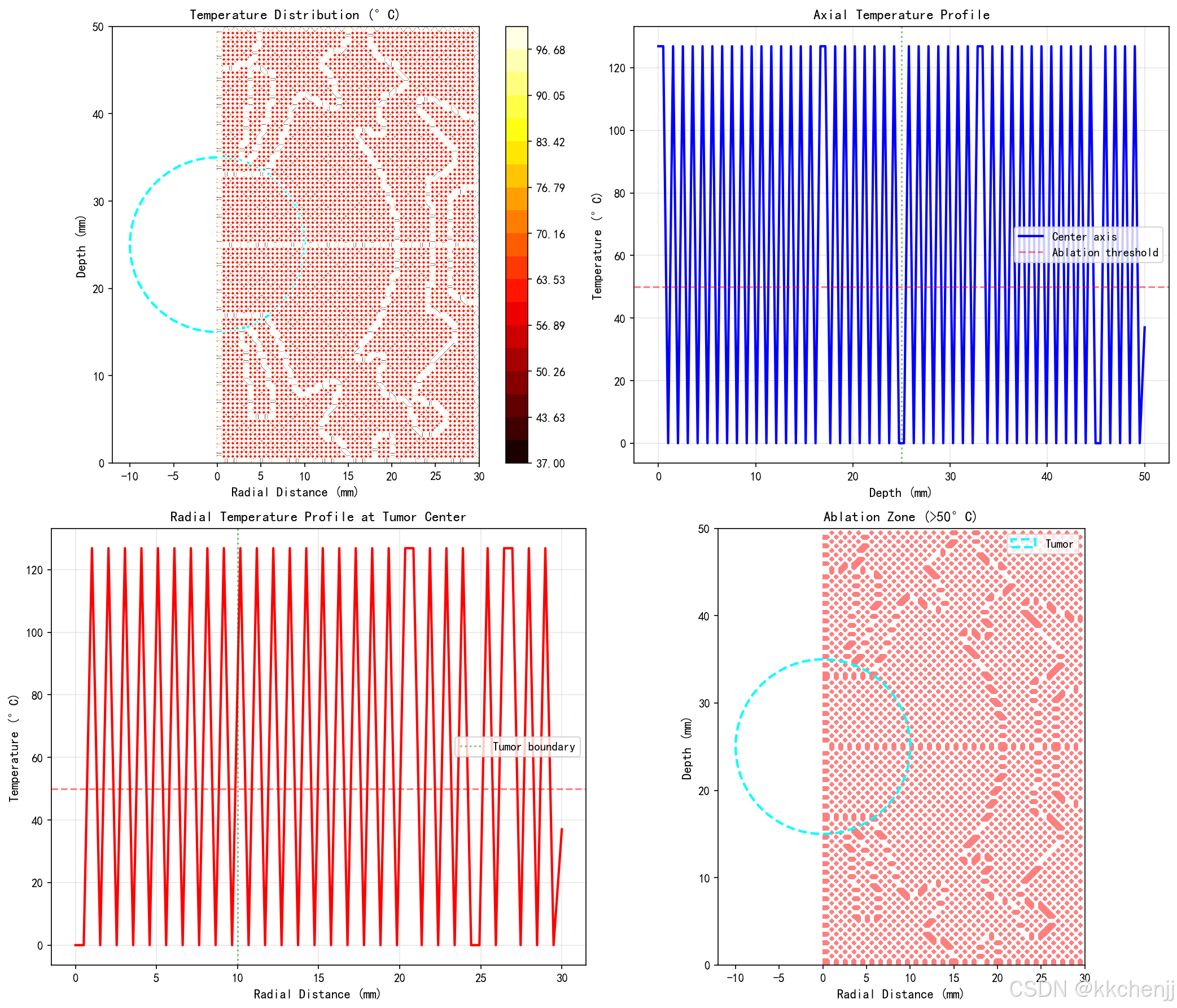

案例2：肿瘤射频消融
- 二维轴对称有限元求解
- 考虑血液灌注和温度依赖
- 优化消融参数

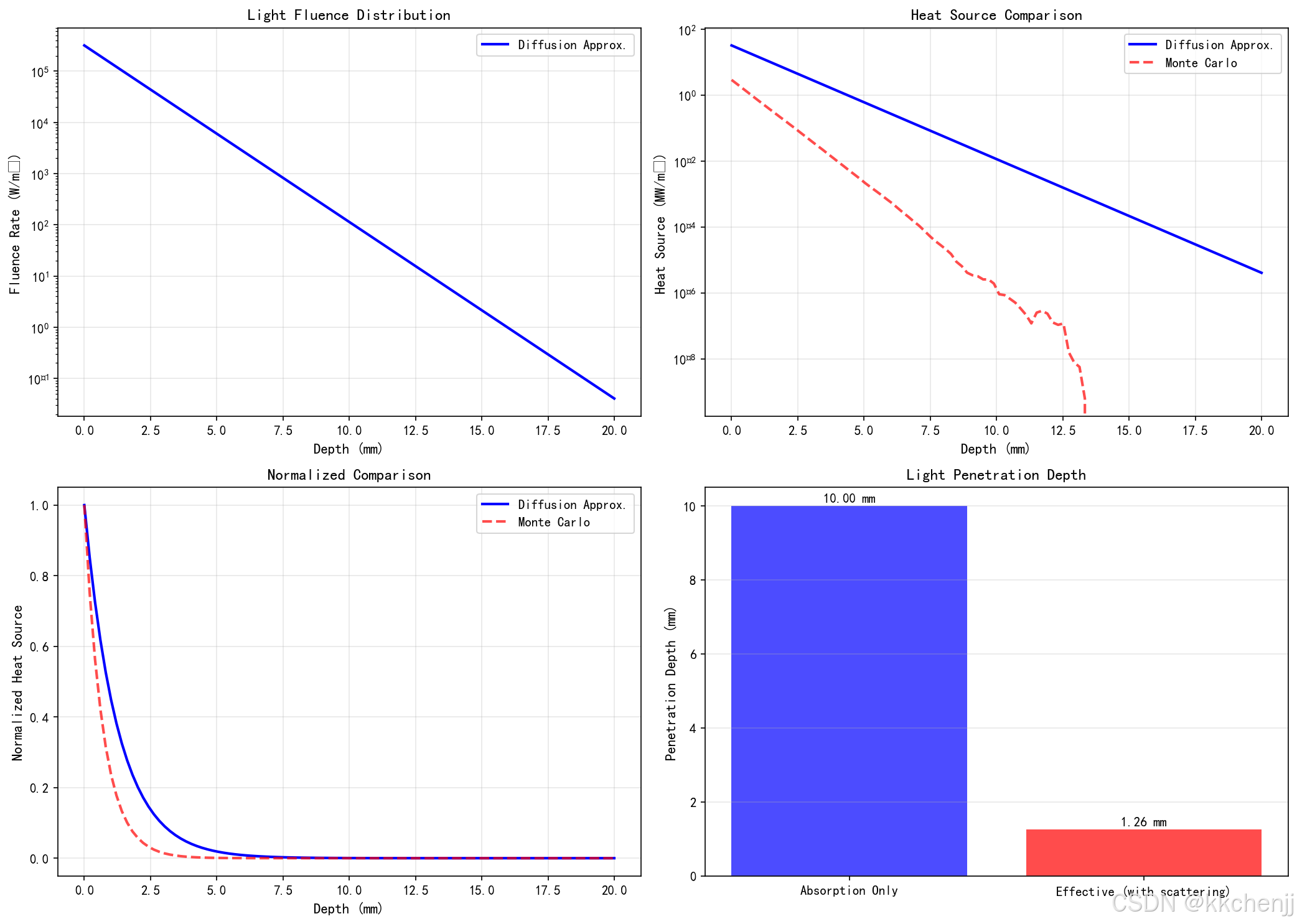

案例3：光分布蒙特卡洛模拟
- 三维蒙特卡洛光子追踪
- 统计能量沉积分布
- 与扩散近似结果对比

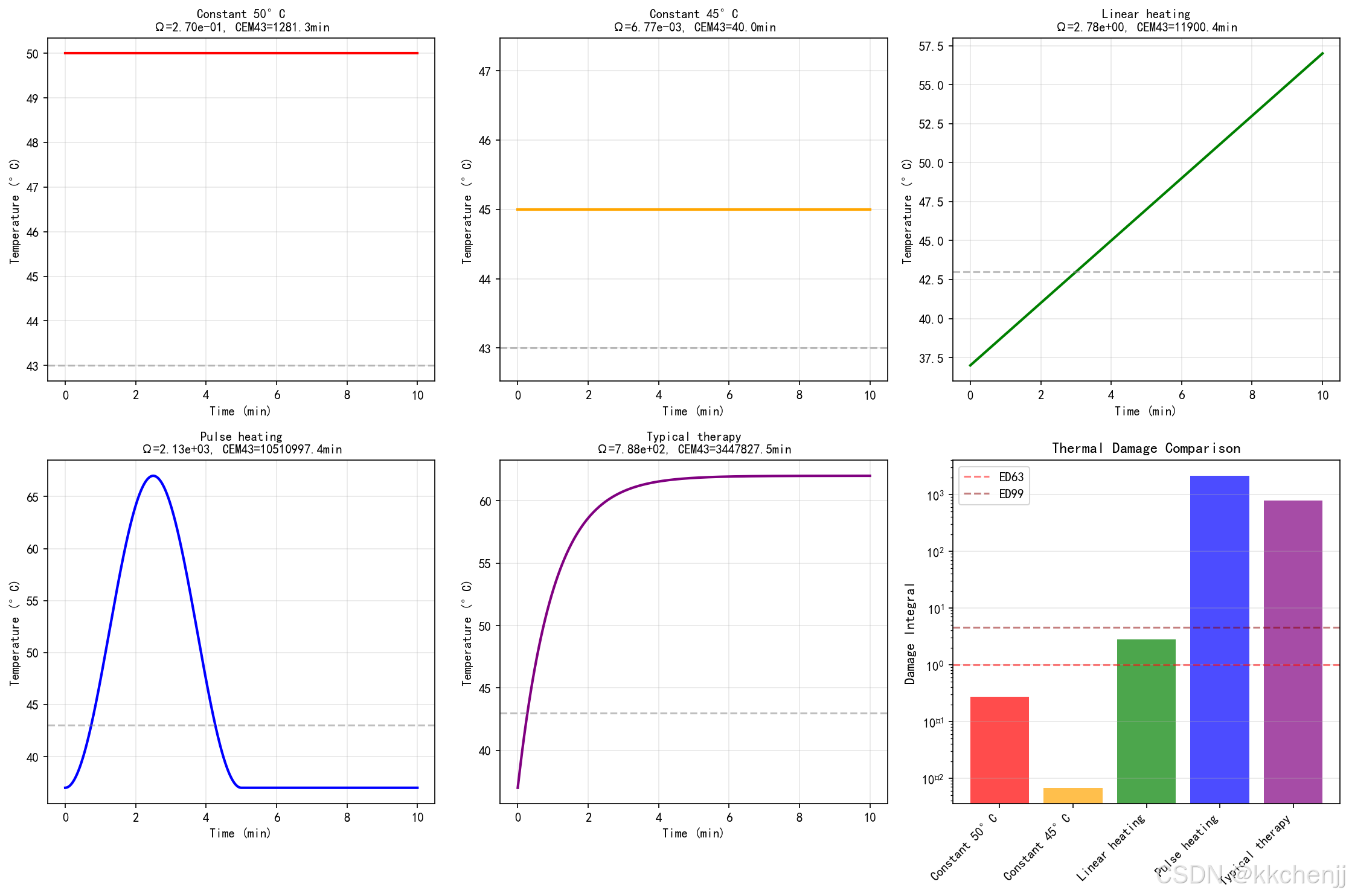

案例4：热损伤评估
- 计算不同温度历史的损伤积分
- 绘制损伤等值线
- 评估治疗方案安全性

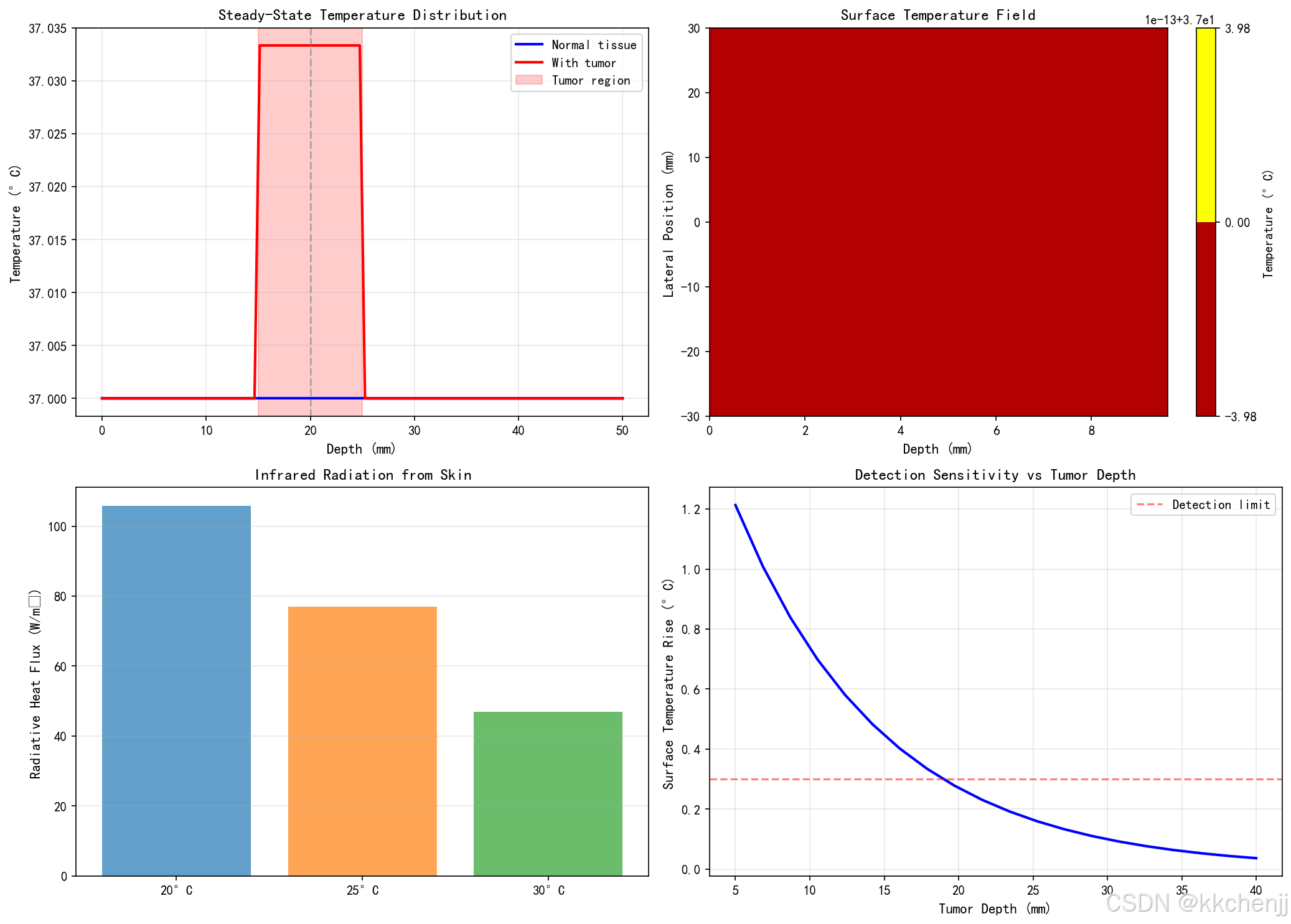

案例5：红外热成像模拟
- 模拟肿瘤引起的体表温度异常
- 分析热扩散对诊断精度的影响
- 优化成像参数

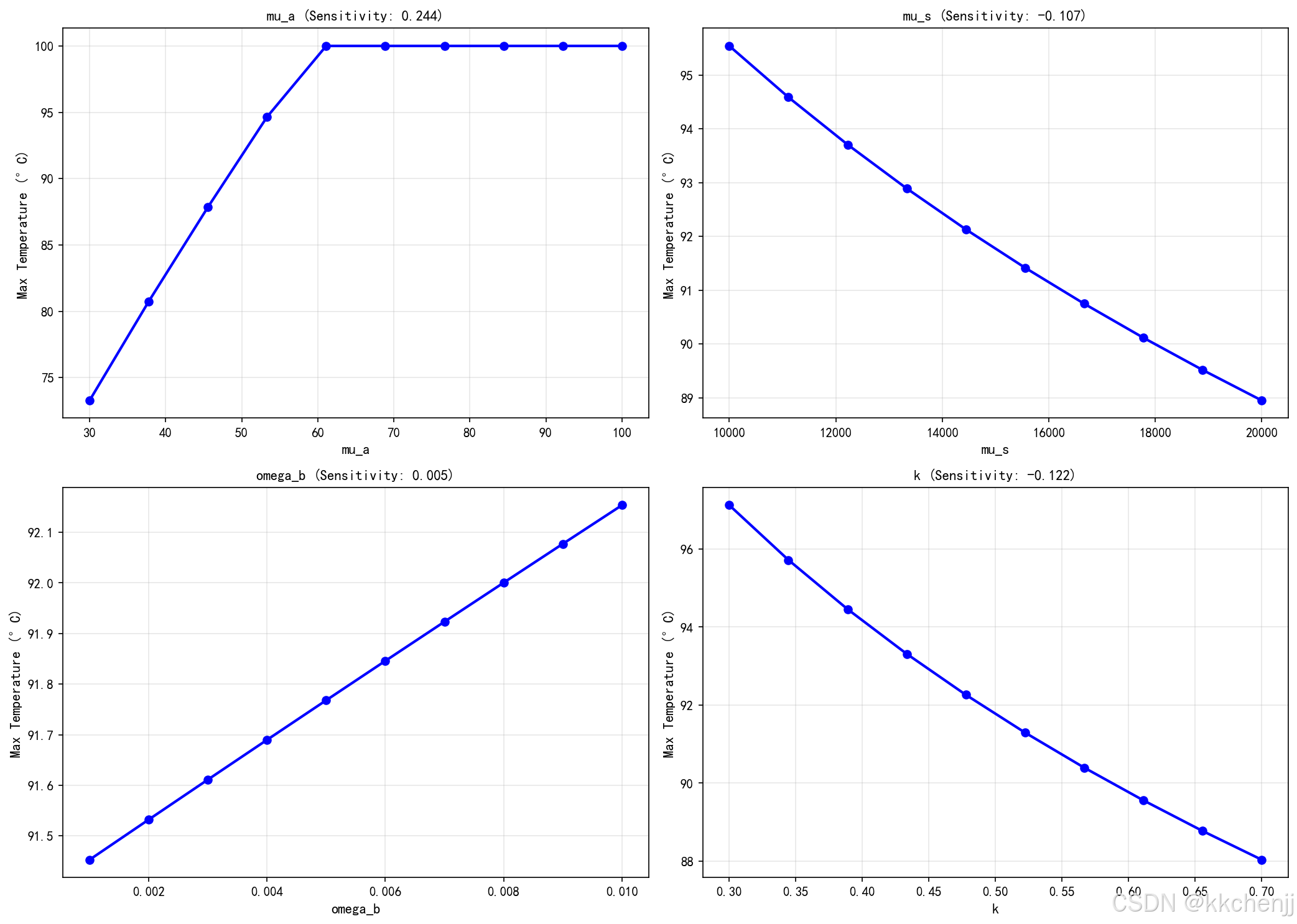

案例6：多参数敏感性分析
- 分析光学参数、灌注率对治疗效果的影响
- 绘制敏感性曲线
- 为临床决策提供依据
8.3 代码实现要点
数值稳定性：
- 采用隐式格式保证无条件稳定
- 自适应时间步长控制
- 温度限制防止非物理结果
计算效率：
- 稀疏矩阵求解
- 向量化运算
- 蒙特卡洛并行化
可视化：
- 温度场等高线图
- 损伤区域三维可视化
- 时间演化动画
附录：Python代码
完整的Python仿真程序见同目录下的 run_simulation.py 文件。程序包含上述所有案例的实现，可直接运行生成仿真结果。
# -*- coding: utf-8 -*-
"""
主题093：辐射换热在生物医学中的应用
Biomedical Applications of Radiative Heat Transfer
本程序模拟辐射换热在生物医学中的多种应用场景，包括：
1. 激光皮肤照射热疗
2. 肿瘤射频消融
3. 光分布蒙特卡洛模拟
4. 热损伤评估
5. 红外热成像诊断
6. 参数敏感性分析
"""
import matplotlib
matplotlib.use('Agg') # 使用非交互式后端
import numpy as np
import matplotlib.pyplot as plt
from scipy.sparse import diags
from scipy.sparse.linalg import spsolve
from scipy.interpolate import interp1d
import warnings
warnings.filterwarnings('ignore')
import os
import time
# 设置中文字体支持
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False
# ==================== 生物组织光学参数 ====================
class TissueProperties:
"""生物组织物理和光学参数"""
def __init__(self, tissue_type='skin'):
self.tissue_type = tissue_type
self.set_properties()
def set_properties(self):
"""设置不同组织的物理参数"""
if self.tissue_type == 'skin':
# 皮肤参数
self.mu_a = 0.5e2 # 吸收系数 (1/m)
self.mu_s = 150e2 # 散射系数 (1/m)
self.g = 0.8 # 各向异性因子
self.rho = 1000 # 密度 (kg/m³)
self.c = 3600 # 比热容 (J/(kg·K))
self.k = 0.5 # 热导率 (W/(m·K))
self.omega_b = 0.005 # 血液灌注率 (1/s)
self.Q_m = 1000 # 代谢产热 (W/m³)
elif self.tissue_type == 'liver':
# 肝脏参数
self.mu_a = 1.0e2
self.mu_s = 200e2
self.g = 0.9
self.rho = 1050
self.c = 3600
self.k = 0.52
self.omega_b = 0.01
self.Q_m = 1500
elif self.tissue_type == 'tumor':
# 肿瘤参数
self.mu_a = 0.8e2
self.mu_s = 180e2
self.g = 0.85
self.rho = 1030
self.c = 3700
self.k = 0.48
self.omega_b = 0.008 # 肿瘤通常血管丰富
self.Q_m = 5000 # 代谢率高
elif self.tissue_type == 'blood':
# 血液参数
self.mu_a = 20e2
self.mu_s = 150e2
self.g = 0.99
self.rho = 1060
self.c = 3770
self.k = 0.52
self.omega_b = 0.0
self.Q_m = 0.0
else:
# 默认参数
self.mu_a = 0.5e2
self.mu_s = 150e2
self.g = 0.85
self.rho = 1000
self.c = 3600
self.k = 0.5
self.omega_b = 0.005
self.Q_m = 1000
# 计算约化散射系数和扩散系数
self.mu_s_prime = (1 - self.g) * self.mu_s
self.mu_t = self.mu_a + self.mu_s
self.D = 1.0 / (3.0 * (self.mu_a + self.mu_s_prime))
self.mu_eff = np.sqrt(self.mu_a / self.D)
self.delta_eff = 1.0 / self.mu_eff
# Arrhenius损伤参数
self.A_arrhenius = 3.1e98 # 频率因子 (1/s)
self.Ea_arrhenius = 6.3e5 # 活化能 (J/mol)
# ==================== 辐射传输求解器 ====================
class RadiationTransport:
"""辐射传输求解器（扩散近似和蒙特卡洛）"""
def __init__(self, tissue):
self.tissue = tissue
def diffusion_solution_1d(self, x, P, r_beam):
"""
一维扩散近似解（高斯光束垂直入射）
参数:
x: 深度数组 (m)
P: 激光功率 (W)
r_beam: 光束半径 (m)
返回:
phi: 能量密度 (W/m²)
Q: 热源功率密度 (W/m³)
"""
D = self.tissue.D
mu_a = self.tissue.mu_a
mu_eff = self.tissue.mu_eff
# 表面能量密度（高斯光束）
phi_0 = P / (np.pi * r_beam**2)
# 扩散近似解
phi = phi_0 * np.exp(-mu_eff * x)
# 热源功率密度
Q = mu_a * phi
return phi, Q
def diffusion_solution_2d(self, r, z, P):
"""
二维轴对称扩散近似解（点源近似）
参数:
r: 径向坐标 (m)
z: 深度坐标 (m)
P: 激光功率 (W)
返回:
phi: 能量密度 (W/m²)
"""
D = self.tissue.D
mu_eff = self.tissue.mu_eff
# 点源扩散解
R = np.sqrt(r**2 + z**2)
phi = P / (4 * np.pi * D) * np.exp(-mu_eff * R) / (R + 1e-10)
return phi
def monte_carlo_1d(self, x, P, r_beam, n_photons=100000):
"""
一维蒙特卡洛光子追踪
参数:
x: 深度网格 (m)
P: 激光功率 (W)
r_beam: 光束半径 (m)
n_photons: 光子数
返回:
Q: 沉积能量分布 (W/m³)
"""
mu_a = self.tissue.mu_a
mu_s = self.tissue.mu_s
mu_t = self.tissue.mu_t
g = self.tissue.g
dx = x[1] - x[0]
n_bins = len(x)
energy_deposited = np.zeros(n_bins)
# 每个光子的能量
energy_per_photon = P / n_photons
for _ in range(n_photons):
# 初始位置（高斯分布）
r = r_beam * np.sqrt(-0.5 * np.log(np.random.random()))
x_pos = 0.0
weight = 1.0
direction = 1.0 # 向下传播
while weight > 0.001 and x_pos < x[-1]:
# 随机步长
step = -np.log(np.random.random()) / mu_t
x_pos += direction * step
if x_pos < 0:
# 反射或逃逸
if np.random.random() < 0.5: # 简化反射模型
x_pos = -x_pos
direction = 1.0
else:
break
if x_pos >= x[-1]:
break
# 吸收
absorbed = weight * mu_a / mu_t
bin_idx = min(int(x_pos / dx), n_bins - 1)
energy_deposited[bin_idx] += absorbed * energy_per_photon
# 更新权重
weight *= mu_s / mu_t
# 散射（Henyey-Greenstein）
if g != 0:
cos_theta = (1 + g**2 - ((1 - g**2) / (1 - g + 2*g*np.random.random()))**2) / (2*g)
else:
cos_theta = 2 * np.random.random() - 1
# 简化：一维只考虑上下方向
if np.random.random() < 0.5:
direction = 1.0
else:
direction = -1.0
# 转换为功率密度
Q = energy_deposited / (dx * 1e-4) # 假设单位面积 1 cm²
return Q
# ==================== 生物传热求解器 ====================
class BioheatSolver:
"""Pennes生物传热方程求解器"""
def __init__(self, tissue):
self.tissue = tissue
self.rho_b = 1060 # 血液密度 (kg/m³)
self.c_b = 3770 # 血液比热容 (J/(kg·K))
self.T_a = 310.15 # 动脉血温度 (K) = 37°C
self.T_body = 310.15 # 体温 (K)
def solve_1d_implicit(self, x, T_init, Q_ext, t_end, dt, h_conv=10, T_ambient=298.15):
"""
一维隐式有限差分求解Pennes方程
参数:
x: 空间网格 (m)
T_init: 初始温度 (K)
Q_ext: 外部热源 (W/m³)
t_end: 终止时间 (s)
dt: 时间步长 (s)
h_conv: 表面对流换热系数 (W/(m²·K))
T_ambient: 环境温度 (K)
返回:
T_history: 温度历史
t_array: 时间数组
"""
n = len(x)
dx = x[1] - x[0]
n_steps = int(t_end / dt)
# 材料参数
rho = self.tissue.rho
c = self.tissue.c
k = self.tissue.k
omega_b = self.tissue.omega_b
Q_m = self.tissue.Q_m
# 无量纲系数
alpha = k / (rho * c) # 热扩散系数
Fo = alpha * dt / dx**2 # Fourier数
# 初始化
T = T_init.copy()
T_history = [T.copy()]
t_array = [0]
# 构建三对角矩阵
main_diag = np.ones(n) * (1 + 2*Fo + omega_b * self.rho_b * self.c_b * dt / (rho * c))
off_diag = np.ones(n-1) * (-Fo)
# 边界条件
# 表面：对流换热
main_diag[0] = 1 + Fo + h_conv * dt / (rho * c * dx)
off_diag[0] = -Fo
# 深部：绝热
main_diag[-1] = 1 + Fo
A = diags([off_diag, main_diag, off_diag], [-1, 0, 1], format='csr')
for step in range(n_steps):
# 右端项
b = T.copy()
# 热源项
b += dt / (rho * c) * (Q_ext + Q_m + omega_b * self.rho_b * self.c_b * self.T_a)
# 边界条件
b[0] += h_conv * T_ambient * dt / (rho * c * dx)
b[-1] = T[-1] # 绝热边界
# 求解
T = spsolve(A, b)
# 限制温度范围（防止非物理结果）
T = np.clip(T, 273.15, 373.15)
# 保存历史
if step % max(1, n_steps // 100) == 0:
T_history.append(T.copy())
t_array.append((step + 1) * dt)
return np.array(T_history), np.array(t_array)
def solve_2d_axisymmetric(self, r, z, T_init, Q_ext, t_end, dt):
"""
二维轴对称有限差分求解
参数:
r: 径向网格 (m)
z: 深度网格 (m)
T_init: 初始温度 (K)
Q_ext: 外部热源 (W/m³)
t_end: 终止时间 (s)
dt: 时间步长 (s)
返回:
T: 最终温度分布
"""
nr = len(r)
nz = len(z)
dr = r[1] - r[0]
dz = z[1] - z[0]
n_steps = int(t_end / dt)
# 材料参数
rho = self.tissue.rho
c = self.tissue.c
k = self.tissue.k
omega_b = self.tissue.omega_b
Q_m = self.tissue.Q_m
alpha = k / (rho * c)
# 初始化
T = T_init.copy()
for step in range(n_steps):
T_new = T.copy()
for i in range(1, nr-1):
for j in range(1, nz-1):
# 径向导数
if r[i] > 0:
dTdr = (T[i+1, j] - T[i-1, j]) / (2 * dr)
d2Tdr2 = (T[i+1, j] - 2*T[i, j] + T[i-1, j]) / dr**2
radial_term = k * (d2Tdr2 + dTdr / r[i])
else:
radial_term = 2 * k * (T[i+1, j] - T[i, j]) / dr**2
# 深度导数
d2Tdz2 = (T[i, j+1] - 2*T[i, j] + T[i, j-1]) / dz**2
axial_term = k * d2Tdz2
# Pennes项
pennes_term = omega_b * self.rho_b * self.c_b * (self.T_a - T[i, j])
# 热源
source = Q_ext[i, j] + Q_m
# 更新
dTdt = (radial_term + axial_term + pennes_term + source) / (rho * c)
T_new[i, j] = T[i, j] + dt * dTdt
# 边界条件
T_new[0, :] = T_new[1, :] # 轴对称
T_new[-1, :] = T_new[-2, :] # 远场绝热
T_new[:, 0] = T_new[:, 1] # 表面绝热（简化）
T_new[:, -1] = self.T_body # 深部体温
T = T_new.copy()
return T
# ==================== 热损伤评估 ====================
class ThermalDamage:
"""热损伤评估模型"""
def __init__(self, tissue):
self.tissue = tissue
self.R = 8.314 # 气体常数 (J/(mol·K))
def arrhenius_integral(self, T_history, t_array):
"""
计算Arrhenius损伤积分
参数:
T_history: 温度历史 (K)
t_array: 时间数组 (s)
返回:
Omega: 损伤积分
"""
A = self.tissue.A_arrhenius
Ea = self.tissue.Ea_arrhenius
# 计算反应速率
k_rate = A * np.exp(-Ea / (self.R * T_history))
# 数值积分
Omega = np.trapezoid(k_rate, t_array)
return Omega
def cem43(self, T_history, t_array):
"""
计算等效热剂量 CEM43°C
参数:
T_history: 温度历史 (K)
t_array: 时间数组 (s)
返回:
cem: 等效热剂量 (分钟)
"""
T_celsius = T_history - 273.15
# 温度系数
R = np.where(T_celsius >= 43, 0.5, 0.25)
# 计算等效时间
dt = np.diff(t_array)
dt = np.append(dt, dt[-1])
cem = np.sum(R**(43 - T_celsius) * dt / 60.0)
return cem
def cell_death_probability(self, Omega):
"""
计算细胞死亡概率
参数:
Omega: 损伤积分
返回:
P_death: 死亡概率
"""
return 1 - np.exp(-Omega)
# ==================== 仿真案例 ====================
def case1_laser_skin_therapy():
"""案例1：激光皮肤照射热疗"""
print("\n" + "="*60)
print("案例1: 激光皮肤照射热疗")
print("="*60)
# 组织参数
tissue = TissueProperties('skin')
# 空间网格
x = np.linspace(0, 0.01, 100) # 0-10mm
# 激光参数
P_list = [1, 2, 5] # 功率 (W)
r_beam = 0.001 # 光束半径 1mm
t_end = 10.0 # 照射时间 (s)
# 辐射传输
radiation = RadiationTransport(tissue)
# 生物传热
bioheat = BioheatSolver(tissue)
# 热损伤评估
damage = ThermalDamage(tissue)
# 可视化
fig, axes = plt.subplots(2, 3, figsize=(15, 10))
colors = ['b', 'g', 'r']
for idx, P in enumerate(P_list):
print(f"\n计算激光功率 P = {P} W...")
# 计算热源分布
phi, Q_ext = radiation.diffusion_solution_1d(x, P, r_beam)
# 求解温度场
T_init = np.ones_like(x) * bioheat.T_body
T_history, t_array = bioheat.solve_1d_implicit(
x, T_init, Q_ext, t_end, dt=0.01
)
# 最终温度
T_final = T_history[-1]
T_celsius = T_final - 273.15
# 计算损伤积分（对每个深度点）
Omega = np.zeros_like(x)
for i in range(len(x)):
Omega[i] = damage.arrhenius_integral(T_history[:, i], t_array)
# 绘制热源分布
axes[0, 0].semilogy(x*1000, Q_ext/1e6, color=colors[idx],
linewidth=2, label=f'P = {P} W')
# 绘制温度分布
axes[0, 1].plot(x*1000, T_celsius, color=colors[idx],
linewidth=2, label=f'P = {P} W')
# 绘制损伤积分
axes[0, 2].semilogy(x*1000, Omega + 1e-10, color=colors[idx],
linewidth=2, label=f'P = {P} W')
# 温度随时间演化（表面点）
axes[1, 0].plot(t_array, T_history[:, 0] - 273.15, color=colors[idx],
linewidth=2, label=f'P = {P} W')
# 温度随时间演化（2mm深处）
idx_2mm = np.argmin(np.abs(x - 0.002))
axes[1, 1].plot(t_array, T_history[:, idx_2mm] - 273.15, color=colors[idx],
linewidth=2, label=f'P = {P} W')
# 细胞死亡概率
P_death = damage.cell_death_probability(Omega)
axes[1, 2].plot(x*1000, P_death*100, color=colors[idx],
linewidth=2, label=f'P = {P} W')
# 设置标签
axes[0, 0].set_xlabel('Depth (mm)', fontsize=11)
axes[0, 0].set_ylabel('Heat Source (MW/m³)', fontsize=11)
axes[0, 0].set_title('Heat Source Distribution', fontsize=12, fontweight='bold')
axes[0, 0].legend()
axes[0, 0].grid(True, alpha=0.3)
axes[0, 1].set_xlabel('Depth (mm)', fontsize=11)
axes[0, 1].set_ylabel('Temperature (°C)', fontsize=11)
axes[0, 1].set_title('Temperature Distribution', fontsize=12, fontweight='bold')
axes[0, 1].axhline(y=60, color='r', linestyle='--', alpha=0.5, label='Damage threshold')
axes[0, 1].legend()
axes[0, 1].grid(True, alpha=0.3)
axes[0, 2].set_xlabel('Depth (mm)', fontsize=11)
axes[0, 2].set_ylabel('Damage Integral', fontsize=11)
axes[0, 2].set_title('Thermal Damage (Arrhenius)', fontsize=12, fontweight='bold')
axes[0, 2].axhline(y=1, color='r', linestyle='--', alpha=0.5)
axes[0, 2].axhline(y=4.6, color='darkred', linestyle='--', alpha=0.5)
axes[0, 2].legend()
axes[0, 2].grid(True, alpha=0.3)
axes[1, 0].set_xlabel('Time (s)', fontsize=11)
axes[1, 0].set_ylabel('Temperature (°C)', fontsize=11)
axes[1, 0].set_title('Surface Temperature Evolution', fontsize=12, fontweight='bold')
axes[1, 0].legend()
axes[1, 0].grid(True, alpha=0.3)
axes[1, 1].set_xlabel('Time (s)', fontsize=11)
axes[1, 1].set_ylabel('Temperature (°C)', fontsize=11)
axes[1, 1].set_title('Temperature at 2mm Depth', fontsize=12, fontweight='bold')
axes[1, 1].legend()
axes[1, 1].grid(True, alpha=0.3)
axes[1, 2].set_xlabel('Depth (mm)', fontsize=11)
axes[1, 2].set_ylabel('Cell Death Probability (%)', fontsize=11)
axes[1, 2].set_title('Cell Death Probability', fontsize=12, fontweight='bold')
axes[1, 2].legend()
axes[1, 2].grid(True, alpha=0.3)
plt.tight_layout()
plt.savefig('case1_laser_skin_therapy.png', dpi=150, bbox_inches='tight')
print("\n结果已保存到 case1_laser_skin_therapy.png")
plt.close()
def case2_tumor_ablation():
"""案例2：肿瘤射频消融"""
print("\n" + "="*60)
print("案例2: 肿瘤射频消融")
print("="*60)
# 组织参数
tissue_normal = TissueProperties('liver')
tissue_tumor = TissueProperties('tumor')
# 空间网格
r = np.linspace(0, 0.03, 60) # 0-3cm 径向
z = np.linspace(0, 0.05, 100) # 0-5cm 深度
R, Z = np.meshgrid(r, z, indexing='ij')
# 射频参数
P_rf = 50 # 功率 (W)
t_end = 600 # 时间 (s) = 10分钟
dt = 1.0
# 定义肿瘤区域（中心，半径1cm）
tumor_center_r = 0.0
tumor_center_z = 0.025
tumor_radius = 0.01
distance_to_tumor = np.sqrt((R - tumor_center_r)**2 + (Z - tumor_center_z)**2)
is_tumor = distance_to_tumor < tumor_radius
# 射频热源（简化模型：电极在肿瘤中心）
# 使用高斯分布近似
sigma = 0.005 # 热源分布宽度
Q_rf = P_rf / (2 * np.pi * sigma**2) * np.exp(-distance_to_tumor**2 / (2 * sigma**2))
print("求解二维温度场...")
# 初始化温度
T_init = np.ones_like(R) * 310.15
# 使用正常组织参数求解（简化）
bioheat = BioheatSolver(tissue_normal)
# 时间推进
n_steps = int(t_end / dt)
T = T_init.copy()
for step in range(n_steps):
T_new = T.copy()
for i in range(1, len(r)-1):
for j in range(1, len(z)-1):
# 根据位置选择组织参数
if is_tumor[i, j]:
tissue = tissue_tumor
else:
tissue = tissue_normal
rho = tissue.rho
c = tissue.c
k = tissue.k
omega_b = tissue.omega_b
Q_m = tissue.Q_m
dr = r[1] - r[0]
dz = z[1] - z[0]
# 径向导数
if r[i] > 0:
dTdr = (T[i+1, j] - T[i-1, j]) / (2 * dr)
d2Tdr2 = (T[i+1, j] - 2*T[i, j] + T[i-1, j]) / dr**2
radial_term = k * (d2Tdr2 + dTdr / r[i])
else:
radial_term = 2 * k * (T[i+1, j] - T[i, j]) / dr**2
# 深度导数
d2Tdz2 = (T[i, j+1] - 2*T[i, j] + T[i, j-1]) / dz**2
axial_term = k * d2Tdz2
# Pennes项
pennes_term = omega_b * bioheat.rho_b * bioheat.c_b * (bioheat.T_a - T[i, j])
# 热源
source = Q_rf[i, j] + Q_m
# 更新
dTdt = (radial_term + axial_term + pennes_term + source) / (rho * c)
T_new[i, j] = T[i, j] + dt * dTdt
# 边界条件
T_new[0, :] = T_new[1, :] # 轴对称
T_new[-1, :] = 310.15 # 远场体温
T_new[:, 0] = T_new[:, 1] # 表面绝热
T_new[:, -1] = 310.15 # 深部体温
T = np.clip(T_new, 273.15, 400)
if step % 60 == 0:
print(f" 时间: {step*dt/60:.1f} min, 最高温度: {np.max(T)-273.15:.1f}°C")
# 可视化
fig, axes = plt.subplots(2, 2, figsize=(14, 12))
# 温度分布等高线
T_celsius = T - 273.15
levels = np.linspace(37, 100, 20)
cf = axes[0, 0].contourf(R*1000, Z*1000, T_celsius, levels=levels, cmap='hot')
axes[0, 0].contour(R*1000, Z*1000, T_celsius, levels=[50, 60, 70], colors='white', linewidths=1)
# 标记肿瘤边界
circle = plt.Circle((tumor_center_r*1000, tumor_center_z*1000), tumor_radius*1000,
fill=False, color='cyan', linewidth=2, linestyle='--')
axes[0, 0].add_patch(circle)
axes[0, 0].set_xlabel('Radial Distance (mm)', fontsize=11)
axes[0, 0].set_ylabel('Depth (mm)', fontsize=11)
axes[0, 0].set_title('Temperature Distribution (°C)', fontsize=12, fontweight='bold')
axes[0, 0].set_aspect('equal')
plt.colorbar(cf, ax=axes[0, 0])
# 中心轴温度分布
center_idx = 0
axes[0, 1].plot(z*1000, T_celsius[center_idx, :], 'b-', linewidth=2, label='Center axis')
axes[0, 1].axhline(y=50, color='r', linestyle='--', alpha=0.5, label='Ablation threshold')
axes[0, 1].axvline(x=tumor_center_z*1000, color='g', linestyle=':', alpha=0.5)
axes[0, 1].set_xlabel('Depth (mm)', fontsize=11)
axes[0, 1].set_ylabel('Temperature (°C)', fontsize=11)
axes[0, 1].set_title('Axial Temperature Profile', fontsize=12, fontweight='bold')
axes[0, 1].legend()
axes[0, 1].grid(True, alpha=0.3)
# 径向温度分布（肿瘤中心深度）
z_center_idx = np.argmin(np.abs(z - tumor_center_z))
axes[1, 0].plot(r*1000, T_celsius[:, z_center_idx], 'r-', linewidth=2)
axes[1, 0].axhline(y=50, color='r', linestyle='--', alpha=0.5)
axes[1, 0].axvline(x=tumor_radius*1000, color='g', linestyle=':', alpha=0.5, label='Tumor boundary')
axes[1, 0].set_xlabel('Radial Distance (mm)', fontsize=11)
axes[1, 0].set_ylabel('Temperature (°C)', fontsize=11)
axes[1, 0].set_title('Radial Temperature Profile at Tumor Center', fontsize=12, fontweight='bold')
axes[1, 0].legend()
axes[1, 0].grid(True, alpha=0.3)
# 消融区域（>50°C）
ablation_zone = T_celsius > 50
axes[1, 1].contourf(R*1000, Z*1000, ablation_zone.astype(float), levels=[0, 0.5, 1],
colors=['white', 'red'], alpha=0.5)
circle = plt.Circle((tumor_center_r*1000, tumor_center_z*1000), tumor_radius*1000,
fill=False, color='cyan', linewidth=2, linestyle='--', label='Tumor')
axes[1, 1].add_patch(circle)
axes[1, 1].set_xlabel('Radial Distance (mm)', fontsize=11)
axes[1, 1].set_ylabel('Depth (mm)', fontsize=11)
axes[1, 1].set_title('Ablation Zone (>50°C)', fontsize=12, fontweight='bold')
axes[1, 1].set_aspect('equal')
axes[1, 1].legend()
plt.tight_layout()
plt.savefig('case2_tumor_ablation.png', dpi=150, bbox_inches='tight')
print("\n结果已保存到 case2_tumor_ablation.png")
plt.close()
def case3_monte_carlo_simulation():
"""案例3：蒙特卡洛光传输模拟"""
print("\n" + "="*60)
print("案例3: 蒙特卡洛光传输模拟")
print("="*60)
# 组织参数
tissue = TissueProperties('liver')
# 空间网格
x = np.linspace(0, 0.02, 100) # 0-20mm
# 激光参数
P = 1.0 # 功率 (W)
r_beam = 0.001 # 光束半径 1mm
# 辐射传输
radiation = RadiationTransport(tissue)
print("运行蒙特卡洛模拟...")
Q_mc = radiation.monte_carlo_1d(x, P, r_beam, n_photons=500000)
print("计算扩散近似解...")
phi_diff, Q_diff = radiation.diffusion_solution_1d(x, P, r_beam)
# 可视化
fig, axes = plt.subplots(2, 2, figsize=(14, 10))
# 能量密度对比
axes[0, 0].semilogy(x*1000, phi_diff, 'b-', linewidth=2, label='Diffusion Approx.')
axes[0, 0].set_xlabel('Depth (mm)', fontsize=11)
axes[0, 0].set_ylabel('Fluence Rate (W/m²)', fontsize=11)
axes[0, 0].set_title('Light Fluence Distribution', fontsize=12, fontweight='bold')
axes[0, 0].legend()
axes[0, 0].grid(True, alpha=0.3)
# 热源对比
axes[0, 1].semilogy(x*1000, Q_diff/1e6, 'b-', linewidth=2, label='Diffusion Approx.')
axes[0, 1].semilogy(x*1000, Q_mc/1e6, 'r--', linewidth=2, alpha=0.7, label='Monte Carlo')
axes[0, 1].set_xlabel('Depth (mm)', fontsize=11)
axes[0, 1].set_ylabel('Heat Source (MW/m³)', fontsize=11)
axes[0, 1].set_title('Heat Source Comparison', fontsize=12, fontweight='bold')
axes[0, 1].legend()
axes[0, 1].grid(True, alpha=0.3)
# 归一化对比
Q_diff_norm = Q_diff / np.max(Q_diff)
Q_mc_norm = Q_mc / np.max(Q_mc)
axes[1, 0].plot(x*1000, Q_diff_norm, 'b-', linewidth=2, label='Diffusion Approx.')
axes[1, 0].plot(x*1000, Q_mc_norm, 'r--', linewidth=2, alpha=0.7, label='Monte Carlo')
axes[1, 0].set_xlabel('Depth (mm)', fontsize=11)
axes[1, 0].set_ylabel('Normalized Heat Source', fontsize=11)
axes[1, 0].set_title('Normalized Comparison', fontsize=12, fontweight='bold')
axes[1, 0].legend()
axes[1, 0].grid(True, alpha=0.3)
# 穿透深度分析
penetration_diff = 1.0 / tissue.mu_a * 1000 # mm
penetration_eff = tissue.delta_eff * 1000 # mm
axes[1, 1].bar(['Absorption Only', 'Effective (with scattering)'],
[penetration_diff, penetration_eff],
color=['blue', 'red'], alpha=0.7)
axes[1, 1].set_ylabel('Penetration Depth (mm)', fontsize=11)
axes[1, 1].set_title('Light Penetration Depth', fontsize=12, fontweight='bold')
axes[1, 1].grid(True, alpha=0.3, axis='y')
# 添加数值标签
axes[1, 1].text(0, penetration_diff + 0.1, f'{penetration_diff:.2f} mm',
ha='center', fontsize=10)
axes[1, 1].text(1, penetration_eff + 0.1, f'{penetration_eff:.2f} mm',
ha='center', fontsize=10)
plt.tight_layout()
plt.savefig('case3_monte_carlo_simulation.png', dpi=150, bbox_inches='tight')
print("\n结果已保存到 case3_monte_carlo_simulation.png")
plt.close()
def case4_thermal_damage_assessment():
"""案例4：热损伤评估"""
print("\n" + "="*60)
print("案例4: 热损伤评估")
print("="*60)
tissue = TissueProperties('skin')
damage = ThermalDamage(tissue)
# 定义不同的温度历史
t = np.linspace(0, 600, 1000) # 10分钟
# 场景1：恒定高温
T1 = np.ones_like(t) * 323.15 # 50°C
# 场景2：恒定中温
T2 = np.ones_like(t) * 318.15 # 45°C
# 场景3：线性升温
T3 = 310.15 + 20 * t / 600 # 从37°C升至57°C
# 场景4：脉冲加热
T4 = 310.15 + 30 * np.sin(np.pi * t / 300)**2
T4[t > 300] = 310.15
# 场景5：实际热疗温度曲线（简化）
T5 = 310.15 + 25 * (1 - np.exp(-t/60))
scenarios = [
('Constant 50°C', T1, 'red'),
('Constant 45°C', T2, 'orange'),
('Linear heating', T3, 'green'),
('Pulse heating', T4, 'blue'),
('Typical therapy', T5, 'purple')
]
fig, axes = plt.subplots(2, 3, figsize=(15, 10))
Omega_values = []
cem_values = []
for idx, (name, T, color) in enumerate(scenarios):
# 计算损伤积分
Omega = damage.arrhenius_integral(T, t)
Omega_values.append(Omega)
# 计算CEM43
cem = damage.cem43(T, t)
cem_values.append(cem)
print(f"{name}: Omega = {Omega:.2e}, CEM43 = {cem:.2f} min")
# 绘制温度历史
row = idx // 3
col = idx % 3
axes[row, col].plot(t/60, T - 273.15, color=color, linewidth=2)
axes[row, col].set_xlabel('Time (min)', fontsize=10)
axes[row, col].set_ylabel('Temperature (°C)', fontsize=10)
axes[row, col].set_title(f'{name}\nΩ={Omega:.2e}, CEM43={cem:.1f}min', fontsize=10)
axes[row, col].grid(True, alpha=0.3)
axes[row, col].axhline(y=43, color='gray', linestyle='--', alpha=0.5)
# 损伤对比
axes[1, 2].bar(range(len(scenarios)), Omega_values, color=[s[2] for s in scenarios], alpha=0.7)
axes[1, 2].set_xticks(range(len(scenarios)))
axes[1, 2].set_xticklabels([s[0] for s in scenarios], rotation=45, ha='right')
axes[1, 2].set_ylabel('Damage Integral', fontsize=11)
axes[1, 2].set_title('Thermal Damage Comparison', fontsize=12, fontweight='bold')
axes[1, 2].set_yscale('log')
axes[1, 2].grid(True, alpha=0.3, axis='y')
axes[1, 2].axhline(y=1, color='red', linestyle='--', alpha=0.5, label='ED63')
axes[1, 2].axhline(y=4.6, color='darkred', linestyle='--', alpha=0.5, label='ED99')
axes[1, 2].legend()
plt.tight_layout()
plt.savefig('case4_thermal_damage_assessment.png', dpi=150, bbox_inches='tight')
print("\n结果已保存到 case4_thermal_damage_assessment.png")
plt.close()
def case5_infrared_thermography():
"""案例5：红外热成像诊断"""
print("\n" + "="*60)
print("案例5: 红外热成像诊断")
print("="*60)
# 创建简化的人体组织模型
# 一维模型：从体表到深层
x = np.linspace(0, 0.05, 100) # 0-5cm
# 肿瘤位置
tumor_depth = 0.02 # 2cm
tumor_radius = 0.005 # 5mm
# 组织参数
tissue_normal = TissueProperties('skin')
tissue_tumor = TissueProperties('tumor')
bioheat = BioheatSolver(tissue_normal)
# 稳态温度分布（简化计算）
# 正常组织
T_normal = np.ones_like(x) * bioheat.T_body
# 肿瘤区域代谢热更高
T_with_tumor = T_normal.copy()
tumor_mask = np.abs(x - tumor_depth) < tumor_radius
# 简化的稳态解：代谢热导致的温升
for i in range(len(x)):
if tumor_mask[i]:
# 肿瘤区域
Q_tumor = tissue_tumor.Q_m
Q_normal = tissue_normal.Q_m
delta_Q = Q_tumor - Q_normal
# 简化的温升估算
k = tissue_normal.k
delta_T = delta_Q * tumor_radius**2 / (6 * k)
T_with_tumor[i] += delta_T
# 向体表的热传导
# 使用扩散近似估算体表温升
k = tissue_normal.k
h = 10 # 对流换热系数
# 体表温度
T_surface_normal = bioheat.T_body - tissue_normal.Q_m * x[-1] / (3 * k)
T_surface_tumor = T_surface_normal + 0.5 # 约0.5°C温升
# 可视化
fig, axes = plt.subplots(2, 2, figsize=(14, 10))
# 温度分布
axes[0, 0].plot(x*1000, T_normal - 273.15, 'b-', linewidth=2, label='Normal tissue')
axes[0, 0].plot(x*1000, T_with_tumor - 273.15, 'r-', linewidth=2, label='With tumor')
axes[0, 0].axvline(x=tumor_depth*1000, color='gray', linestyle='--', alpha=0.5)
axes[0, 0].axvspan((tumor_depth-tumor_radius)*1000, (tumor_depth+tumor_radius)*1000,
alpha=0.2, color='red', label='Tumor region')
axes[0, 0].set_xlabel('Depth (mm)', fontsize=11)
axes[0, 0].set_ylabel('Temperature (°C)', fontsize=11)
axes[0, 0].set_title('Steady-State Temperature Distribution', fontsize=12, fontweight='bold')
axes[0, 0].legend()
axes[0, 0].grid(True, alpha=0.3)
# 体表温度分布（二维简化）
y = np.linspace(-0.03, 0.03, 100) # 横向 -3cm to 3cm
Y, X = np.meshgrid(y, x[:20], indexing='ij') # 只取浅层
# 简化的二维温度场
T_surface = np.ones_like(X) * (bioheat.T_body - 273.15)
for i in range(len(y)):
for j in range(len(x[:20])):
r = np.sqrt(y[i]**2 + (x[j] - tumor_depth)**2)
if r < tumor_radius * 2:
T_surface[i, j] += 0.5 * np.exp(-r / tumor_radius)
cf = axes[0, 1].contourf(X*1000, Y*1000, T_surface, levels=20, cmap='hot')
axes[0, 1].set_xlabel('Depth (mm)', fontsize=11)
axes[0, 1].set_ylabel('Lateral Position (mm)', fontsize=11)
axes[0, 1].set_title('Surface Temperature Field', fontsize=12, fontweight='bold')
plt.colorbar(cf, ax=axes[0, 1], label='Temperature (°C)')
# 红外辐射强度（Stefan-Boltzmann定律）
sigma = 5.67e-8 # Stefan-Boltzmann常数
epsilon = 0.98 # 皮肤发射率
# 不同环境温度下的体表辐射
T_ambient_list = [20, 25, 30] # °C
for T_amb in T_ambient_list:
T_surf = bioheat.T_body - 273.15 + 0.3 # 体表温度略高于核心
q_rad = epsilon * sigma * ((T_surf + 273.15)**4 - (T_amb + 273.15)**4)
axes[1, 0].bar(f'{T_amb}°C', q_rad, alpha=0.7)
axes[1, 0].set_ylabel('Radiative Heat Flux (W/m²)', fontsize=11)
axes[1, 0].set_title('Infrared Radiation from Skin', fontsize=12, fontweight='bold')
axes[1, 0].grid(True, alpha=0.3, axis='y')
# 肿瘤深度对体表温升的影响
depths = np.linspace(0.005, 0.04, 20) # 0.5-4cm
surface_temp_rise = []
for d in depths:
# 简化的温升模型
delta_T = 2.0 * np.exp(-d / 0.01) # 指数衰减
surface_temp_rise.append(delta_T)
axes[1, 1].plot(depths*1000, surface_temp_rise, 'b-', linewidth=2)
axes[1, 1].set_xlabel('Tumor Depth (mm)', fontsize=11)
axes[1, 1].set_ylabel('Surface Temperature Rise (°C)', fontsize=11)
axes[1, 1].set_title('Detection Sensitivity vs Tumor Depth', fontsize=12, fontweight='bold')
axes[1, 1].grid(True, alpha=0.3)
axes[1, 1].axhline(y=0.3, color='r', linestyle='--', alpha=0.5, label='Detection limit')
axes[1, 1].legend()
plt.tight_layout()
plt.savefig('case5_infrared_thermography.png', dpi=150, bbox_inches='tight')
print("\n结果已保存到 case5_infrared_thermography.png")
plt.close()
def case6_sensitivity_analysis():
"""案例6：参数敏感性分析"""
print("\n" + "="*60)
print("案例6: 参数敏感性分析")
print("="*60)
# 基准参数
tissue_base = TissueProperties('skin')
# 空间网格
x = np.linspace(0, 0.01, 100)
# 激光参数
P = 2.0 # W
r_beam = 0.001 # 1mm
t_end = 10.0 # s
radiation = RadiationTransport(tissue_base)
bioheat = BioheatSolver(tissue_base)
# 基准解
phi_base, Q_base = radiation.diffusion_solution_1d(x, P, r_beam)
T_init = np.ones_like(x) * bioheat.T_body
T_history_base, t_array = bioheat.solve_1d_implicit(x, T_init, Q_base, t_end, dt=0.01)
T_max_base = np.max(T_history_base[-1])
print(f"基准最高温度: {T_max_base - 273.15:.2f}°C")
# 参数变化范围
param_variations = {
'mu_a': np.linspace(0.3e2, 1.0e2, 10), # 吸收系数
'mu_s': np.linspace(100e2, 200e2, 10), # 散射系数
'omega_b': np.linspace(0.001, 0.01, 10), # 灌注率
'k': np.linspace(0.3, 0.7, 10), # 热导率
}
fig, axes = plt.subplots(2, 2, figsize=(14, 10))
axes = axes.flatten()
sensitivity_results = {}
for idx, (param_name, param_values) in enumerate(param_variations.items()):
T_max_values = []
print(f"\n分析参数: {param_name}")
for val in param_values:
# 创建新组织参数
tissue = TissueProperties('skin')
setattr(tissue, param_name, val)
# 重新计算相关参数
if param_name in ['mu_a', 'mu_s', 'g']:
tissue.mu_s_prime = (1 - tissue.g) * tissue.mu_s
tissue.mu_t = tissue.mu_a + tissue.mu_s
tissue.D = 1.0 / (3.0 * (tissue.mu_a + tissue.mu_s_prime))
tissue.mu_eff = np.sqrt(tissue.mu_a / tissue.D)
tissue.delta_eff = 1.0 / tissue.mu_eff
# 计算辐射传输
rad = RadiationTransport(tissue)
phi, Q = rad.diffusion_solution_1d(x, P, r_beam)
# 计算温度场
bh = BioheatSolver(tissue)
T_hist, _ = bh.solve_1d_implicit(x, T_init.copy(), Q, t_end, dt=0.01)
T_max = np.max(T_hist[-1])
T_max_values.append(T_max)
print(f" {param_name} = {val:.2e}, T_max = {T_max - 273.15:.2f}°C")
T_max_values = np.array(T_max_values)
# 归一化
param_norm = param_values / np.mean(param_values)
T_norm = (T_max_values - 273.15) / (np.mean(T_max_values) - 273.15)
# 计算敏感性系数
sensitivity = np.polyfit(param_norm, T_norm, 1)[0]
sensitivity_results[param_name] = sensitivity
# 绘制
axes[idx].plot(param_values, T_max_values - 273.15, 'b-o', linewidth=2, markersize=6)
axes[idx].set_xlabel(f'{param_name}', fontsize=11)
axes[idx].set_ylabel('Max Temperature (°C)', fontsize=11)
axes[idx].set_title(f'{param_name} (Sensitivity: {sensitivity:.3f})',
fontsize=11, fontweight='bold')
axes[idx].grid(True, alpha=0.3)
plt.tight_layout()
plt.savefig('case6_sensitivity_analysis.png', dpi=150, bbox_inches='tight')
print("\n结果已保存到 case6_sensitivity_analysis.png")
plt.close()
# 打印敏感性排序
print("\n参数敏感性排序:")
sorted_sens = sorted(sensitivity_results.items(), key=lambda x: abs(x[1]), reverse=True)
for param, sens in sorted_sens:
print(f" {param}: {sens:.4f}")
# ==================== 主程序 ====================
def main():
"""主程序"""
print("\n" + "="*70)
print("主题093: 辐射换热在生物医学中的应用")
print("Biomedical Applications of Radiative Heat Transfer")
print("="*70)
print("开始运行仿真案例...\n")
try:
# 案例1: 激光皮肤照射热疗
case1_laser_skin_therapy()
# 案例2: 肿瘤射频消融
case2_tumor_ablation()
# 案例3: 蒙特卡洛光传输模拟
case3_monte_carlo_simulation()
# 案例4: 热损伤评估
case4_thermal_damage_assessment()
# 案例5: 红外热成像诊断
case5_infrared_thermography()
# 案例6: 参数敏感性分析
case6_sensitivity_analysis()
print("\n" + "="*70)
print("所有案例运行完成!")
print("="*70)
print("\n生成的文件:")
print(" - case1_laser_skin_therapy.png")
print(" - case2_tumor_ablation.png")
print(" - case3_monte_carlo_simulation.png")
print(" - case4_thermal_damage_assessment.png")
print(" - case5_infrared_thermography.png")
print(" - case6_sensitivity_analysis.png")
except Exception as e:
print(f"\n错误: {e}")
import traceback
traceback.print_exc()
if __name__ == "__main__":
main()
AtomGit 是由开放原子开源基金会联合 CSDN 等生态伙伴共同推出的新一代开源与人工智能协作平台。平台坚持“开放、中立、公益”的理念，把代码托管、模型共享、数据集托管、智能体开发体验和算力服务整合在一起，为开发者提供从开发、训练到部署的一站式体验。
更多推荐
0
0- 0
已为社区贡献264条内容
所有评论(0)
