主题062：非均匀介质辐射换热

摘要

非均匀介质是指物理性质（如密度、温度、组分等）在空间上呈非均匀分布的介质，广泛存在于实际工程应用中。本教程系统研究非均匀介质的辐射换热特性，建立空间变化的辐射传递模型，探讨密度非均匀、温度非均匀和组分非均匀对辐射传输的影响机制，介绍适用于非均匀介质的数值求解方法，并通过典型工程案例展示非均匀介质辐射换热的仿真分析技术。

关键词

非均匀介质、空间变化、梯度效应、局部特性、非均匀性、变系数RTE、分层介质、梯度折射率

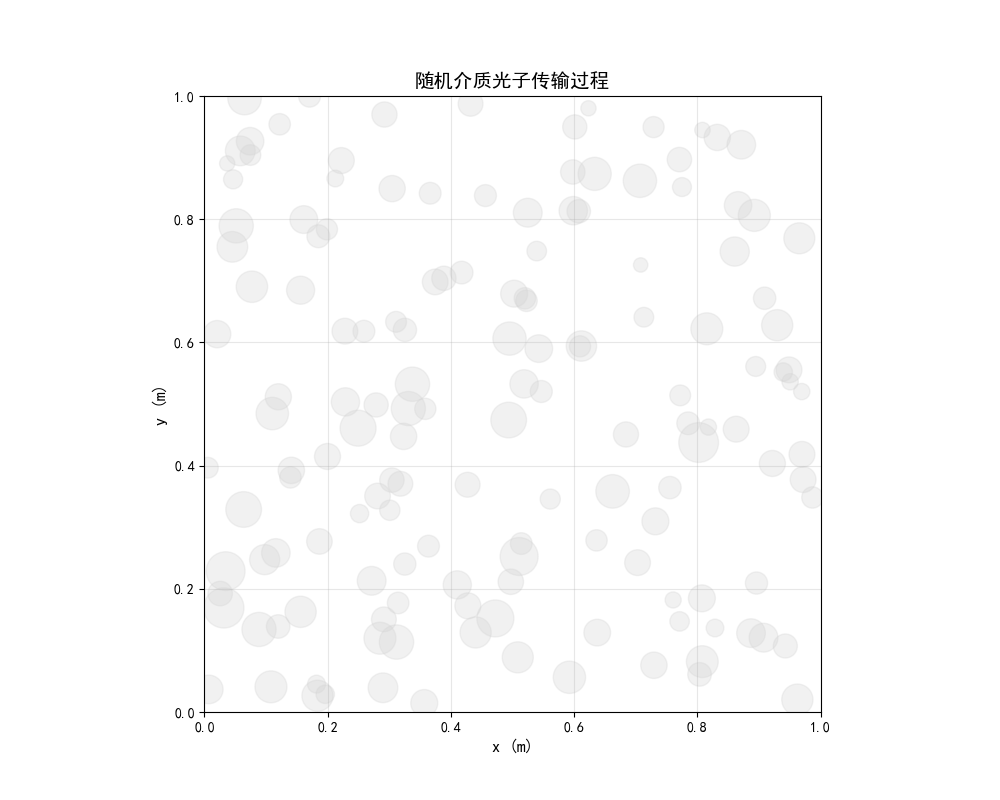

在这里插入图片描述

1. 非均匀介质基础理论

1.1 非均匀介质的定义与分类

定义：

非均匀介质（Non-uniform / Inhomogeneous Medium）是指其物理性质在空间位置上发生变化的介质。与均匀介质相比，非均匀介质的辐射特性参数（吸收系数、散射系数、折射率等）是空间坐标的函数。

分类：

类型	特征	典型应用
密度非均匀	密度随空间变化	大气层、燃烧火焰
温度非均匀	温度梯度分布	高温炉膛、等离子体
组分非均匀	组分浓度变化	化学反应器、混合流体
折射率非均匀	折射率梯度分布	梯度折射率光学元件
综合非均匀	多种性质同时变化	实际工业过程

工程应用实例：

大气科学：大气密度、温度、组分随高度变化
燃烧系统：火焰温度分布不均匀，烟气组分变化
等离子体：电子密度和温度梯度显著
海洋光学：海水光学特性随深度变化
生物医学：生物组织光学特性非均匀

1.2 非均匀性的来源

自然非均匀性：

重力场作用：大气、海洋的密度分层
温度梯度：热对流、热传导导致的温度分布
化学反应：燃烧、聚合等反应导致的组分变化
相变过程：蒸发、凝结导致的密度变化

工程非均匀性：

流动混合：不同流体的混合过程
传热传质：热量和质量传递导致的分布
电磁场作用：等离子体中的场致非均匀
材料加工：烧结、热处理导致的结构变化

1.3 非均匀介质辐射特性参数

空间分布函数：

非均匀介质的辐射特性参数是空间位置的函数：

$κ(r),σs(r),β(r),n(r)\kappa(\mathbf{r}), \quad \sigma_s(\mathbf{r}), \quad \beta(\mathbf{r}), \quad n(\mathbf{r})$

其中 $r=(x,y,z)\mathbf{r} = (x, y, z)$ 为空间位置矢量。

常见分布形式：

线性分布：
$κ(x)=κ0+αx\kappa(x) = \kappa_0 + \alpha x$
指数分布：
$κ(x)=κ0exp⁡(−x/L)\kappa(x) = \kappa_0 \exp(-x/L)$
高斯分布：
$κ(x)=κmaxexp⁡(−(x−x0)22σ2)\kappa(x) = \kappa_{max} \exp\left(-\frac{(x-x_0)^2}{2\sigma^2}\right)$
周期分布：
$κ(x)=κ0+κ1sin⁡(2πx/Λ)\kappa(x) = \kappa_0 + \kappa_1 \sin(2\pi x/\Lambda)$
随机分布：
$κ(x)=κ0+δκ(x),⟨δκ⟩=0\kappa(x) = \kappa_0 + \delta\kappa(x), \quad \langle\delta\kappa\rangle = 0$

2. 非均匀介质的辐射传递方程

2.1 变系数RTE

一般形式：

对于非均匀介质，辐射传递方程的系数是空间位置的函数：

$dIλ(r,s)ds=−βλ(r)Iλ+κλ(r)Ibλ(T(r))+σsλ(r)4π∫4πIλ(s′)Φλ(s′,s)dΩ′\frac{dI_\lambda(\mathbf{r}, \mathbf{s})}{ds} = -\beta_\lambda(\mathbf{r}) I_\lambda + \kappa_\lambda(\mathbf{r}) I_{b\lambda}(T(\mathbf{r})) + \frac{\sigma_{s\lambda}(\mathbf{r})}{4\pi} \int_{4\pi} I_\lambda(\mathbf{s}') \Phi_\lambda(\mathbf{s}', \mathbf{s}) d\Omega'$

与均匀介质的区别：

特征	均匀介质	非均匀介质
系数	常数	空间函数
解析解	可能获得	通常难以获得
数值方法	标准方法	需要特殊处理
物理现象	简单	复杂（折射、弯曲等）

2.2 折射率非均匀的影响

射线弯曲：

当折射率非均匀时，辐射传播路径不再是直线。根据费马原理，射线遵循：

$dds(ndrds)=∇n\frac{d}{ds}\left(n \frac{d\mathbf{r}}{ds}\right) = \nabla n$

其中 $s$ 为沿射线的弧长参数。

梯度折射率介质：

折射率梯度导致射线弯曲，遵循：

$d2rds2=1n(∇n−(∇n⋅drds)drds)\frac{d^2\mathbf{r}}{ds^2} = \frac{1}{n}\left(\nabla n - (\nabla n \cdot \frac{d\mathbf{r}}{ds})\frac{d\mathbf{r}}{ds}\right)$

大气折射示例：

大气折射率随高度变化：

$n(h) = 1 + 10^{-6} N(h)$

其中 $N (h)$ 为大气折射率指数（N单位），典型值：

海平面：N ≈ 300-400
10km高度：N ≈ 50-100

这导致：

天文观测中的大气折射
雷达波束的弯曲
海市蜃楼现象

2.3 分层介质模型

定义：

分层介质是指性质仅沿一个空间方向（通常是垂直方向）变化的介质。

简化RTE：

对于一维分层介质，RTE简化为：

$μ∂I(z,μ)∂z=−β(z)I(z,μ)+κ(z)Ib(z)+σs(z)2∫−11I(z,μ′)Φ(μ,μ′)dμ′\mu \frac{\partial I(z, \mu)}{\partial z} = -\beta(z) I(z, \mu) + \kappa(z) I_b(z) + \frac{\sigma_s(z)}{2} \int_{-1}^{1} I(z, \mu') \Phi(\mu, \mu') d\mu'$

其中 $μ=cos⁡θ\mu = \cos\theta$ 。

光学厚度坐标：

引入光学厚度坐标可以简化计算：

$dτ=β(z)dz,τ(z)=∫0zβ(z′)dz′d\tau = \beta(z) dz, \quad \tau(z) = \int_0^z \beta(z') dz'$

RTE变为：

$μ∂I∂τ=−I+κβIb+ω2∫−11IΦdμ′\mu \frac{\partial I}{\partial \tau} = -I + \frac{\kappa}{\beta} I_b + \frac{\omega}{2} \int_{-1}^{1} I \Phi d\mu'$

其中 $ω=σs/β\omega = \sigma_s/\beta$ 为反照率。

3. 非均匀介质辐射特性

3.1 密度非均匀效应

大气密度分布：

大气密度随高度指数衰减：

$ρ(h)=ρ0exp⁡(−h/Hs)\rho(h) = \rho_0 \exp(-h/H_s)$

其中 $H_s$ 为标高（约8.5km）。

消光系数分布：

假设消光系数与密度成正比：

$κ(h)=κ0exp⁡(−h/Hs)\kappa(h) = \kappa_0 \exp(-h/H_s)$

总光学厚度：

$τtotal=∫0∞κ(h)dh=κ0Hs\tau_{total} = \int_0^\infty \kappa(h) dh = \kappa_0 H_s$

应用：卫星遥感大气校正

3.2 温度非均匀效应

温度梯度分布：

典型温度分布形式：

线性分布：
$T_0 + \gamma x$
对数分布：
$T(x) = T_0 \ln(1 + x/L)$
高斯分布：
$T_{max} \exp\left(-\frac{(x-x_0)^2}{2\sigma^2}\right)$

发射功率分布：

体积发射功率：

$Pem(x)=4πκ(x)Ib(T(x))=4σκ(x)T4(x)P_{em}(x) = 4\pi \kappa(x) I_b(T(x)) = 4\sigma \kappa(x) T^4(x)$

温度梯度对辐射的影响：

高温区域发射更强
温度梯度导致辐射热流
辐射与导热耦合

3.3 组分非均匀效应

组分分布：

化学反应器中的组分分布：

$c_0 + (c_\infty - c_0)(1 - \exp(-x/L_d))$

其中 $L_d$ 为扩散长度。

吸收系数与组分关系：

$κ(x)=∑ici(x)αi\kappa(x) = \sum_i c_i(x) \alpha_i$

其中 $αi\alpha_i$ 为组分 $i$ 的吸收截面。

燃烧火焰示例：

燃料浓度从中心向外递减
氧气浓度从外向内递减
产物浓度在中间区域最大

4. 数值求解方法

4.1 有限差分法

基本思想：

将空间域离散为网格，用差分近似微分。

离散格式：

对于一维问题：

$dIdx≈Ii+1−IiΔx\frac{dI}{dx} \approx \frac{I_{i+1} - I_i}{\Delta x}$

变系数处理：

系数在网格节点取值：

$κi=κ(xi)\kappa_i = \kappa(x_i)$

稳定性条件：

对于显式格式，需要满足CFL条件：

$∣μ∣ΔtΔx≤1\frac{|\mu| \Delta t}{\Delta x} \leq 1$

4.2 有限体积法

基本思想：

在每个控制体积内积分RTE，保证守恒性。

积分形式：

$∫Vs⋅∇IdV=∫V(−βI+κIb+Ss)dV\int_{V} \mathbf{s} \cdot \nabla I dV = \int_{V} (-\beta I + \kappa I_b + S_s) dV$

通量计算：

$∑facesIfAf(s⋅nf)=(−βI+κIb+Ss)V\sum_{faces} I_f A_f (\mathbf{s} \cdot \mathbf{n}_f) = (-\beta I + \kappa I_b + S_s) V$

非均匀性处理：

体积平均系数
界面插值
自适应网格

4.3 蒙特卡洛法

基本思想：

通过追踪光子在非均匀介质中的随机行走来求解。

自由程采样：

在非均匀介质中，自由程通过求解：

$∫0Lβ(s′)ds′=−ln⁡(1−ξ)\int_0^L \beta(s') ds' = -\ln(1-\xi)$

其中 $ξ\xi$ 为均匀分布随机数。

数值求解：

需要数值积分计算光学厚度：

$τ(s)=∫0sβ(s′)ds′\tau(s) = \int_0^s \beta(s') ds'$

分层介质简化：

对于分层介质，可以解析求解：

$-\frac{1}{\alpha} \ln\left(1 + \frac{\alpha \ln(1-\xi)}{\beta_0}\right)$

其中 $β(s)=β0exp⁡(−αs)\beta(s) = \beta_0 \exp(-\alpha s)$ 。

4.4 射线追踪法

基本思想：

追踪射线在非均匀介质中的弯曲路径。

射线方程：

$dds(ndrds)=∇n\frac{d}{ds}\left(n \frac{d\mathbf{r}}{ds}\right) = \nabla n$

数值积分：

采用龙格-库塔方法求解：

$ri+1=ri+Δsdrds\mathbf{r}_{i+1} = \mathbf{r}_i + \Delta s \frac{d\mathbf{r}}{ds}$

$drds∣i+1=drds∣i+Δs∇nn\frac{d\mathbf{r}}{ds}\bigg|_{i+1} = \frac{d\mathbf{r}}{ds}\bigg|_i + \Delta s \frac{\nabla n}{n}$

应用：梯度折射率光学

5. 特殊非均匀介质

5.1 梯度折射率（GRIN）介质

定义：

折射率按特定规律空间变化的介质。

常见分布：

径向梯度：
$n_0(1 - \frac{1}{2}Ar^2)$
轴向梯度：
$n(z) = n_0 + n_1 z$
球面梯度：
$\frac{n_0}{1 + (r/a)^2}$

自聚焦效应：

径向梯度折射率导致光线向中心汇聚，实现自聚焦。

应用：

梯度折射率透镜
光纤通信
成像系统

5.2 随机非均匀介质

定义：

辐射特性参数具有随机涨落的介质。

统计描述：

$κ(r)=κˉ+δκ(r)\kappa(\mathbf{r}) = \bar{\kappa} + \delta\kappa(\mathbf{r})$

其中 $⟨δκ⟩=0\langle\delta\kappa\rangle = 0$ ， $⟨δκ2⟩=σκ2\langle\delta\kappa^2\rangle = \sigma_\kappa^2$ 。

相关函数：

$Rκ(r1,r2)=⟨δκ(r1)δκ(r2)⟩R_\kappa(\mathbf{r}_1, \mathbf{r}_2) = \langle\delta\kappa(\mathbf{r}_1)\delta\kappa(\mathbf{r}_2)\rangle$

有效介质近似：

对于小涨落，可以使用有效介质理论：

$κeff=κˉ+σκ23κˉ\kappa_{eff} = \bar{\kappa} + \frac{\sigma_\kappa^2}{3\bar{\kappa}}$

应用：

大气湍流
多孔介质
生物组织

5.3 分层介质中的辐射传输

多层介质模型：

将非均匀介质近似为多层均匀介质：

$κ(z)=κi,zi−1<z<zi\kappa(z) = \kappa_i, \quad z_{i-1} < z < z_i$

界面条件：

在界面处满足：

$I^+(z_i) = I^-(z_i)$

传递矩阵法：

每层用传递矩阵描述：

$(I+I−)i+1=Mi(I+I−)i\begin{pmatrix} I^+ \\ I^- \end{pmatrix}_{i+1} = \mathbf{M}_i \begin{pmatrix} I^+ \\ I^- \end{pmatrix}_i$

应用：

薄膜光学
多层隔热材料
大气分层模型

6. 仿真案例

6.1 案例1：分层大气辐射传输

问题描述：

模拟太阳辐射穿过密度分层的大气层，计算不同高度处的辐射通量。

Python仿真代码：

import numpy as np
import matplotlib.pyplot as plt
import matplotlib
matplotlib.use('Agg')

plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False

SIGMA = 5.67e-8  # W/(m²·K⁴)

def layered_atmosphere_simulation():
    """分层大气辐射传输仿真"""
    print("\n" + "=" * 70)
    print("案例1：分层大气辐射传输")
    print("=" * 70)

    # 大气参数
    H_total = 100e3  # 大气层总厚度 (m)
    n_layers = 20    # 分层数

    # 每层高度和厚度
    z_boundaries = np.linspace(0, H_total, n_layers + 1)
    z_centers = (z_boundaries[:-1] + z_boundaries[1:]) / 2
    dz = H_total / n_layers

    # 大气密度分布（指数衰减）
    H_scale = 8.5e3  # 标高 (m)
    rho_0 = 1.225    # 海平面密度 (kg/m³)
    rho = rho_0 * np.exp(-z_centers / H_scale)

    # 消光系数与密度成正比
    kappa_0 = 1e-4  # 海平面消光系数 (m⁻¹)
    kappa = kappa_0 * (rho / rho_0)

    # 温度分布（标准大气）
    T_surface = 288  # K
    lapse_rate = 6.5e-3  # K/m (对流层)
    T = T_surface - lapse_rate * z_centers
    T = np.maximum(T, 220)  # 最低温度限制

    # 太阳辐射参数
    S_solar = 1361  # W/m²
    theta_sun = 30 * np.pi / 180  # 太阳天顶角
    mu_sun = np.cos(theta_sun)

    print("\n【仿真参数】")
    print(f"  大气层厚度: {H_total/1000:.0f} km")
    print(f"  分层数: {n_layers}")
    print(f"  太阳常数: {S_solar} W/m²")
    print(f"  太阳天顶角: {theta_sun*180/np.pi:.0f}°")

    # 计算每层的光学厚度和透射率
    tau_layers = kappa * dz / mu_sun
    tau_cumulative = np.cumsum(tau_layers)

    # 太阳辐射透射
    S_transmitted = S_solar * np.exp(-tau_cumulative)
    S_absorbed_layer = np.zeros(n_layers)

    S_absorbed_layer[0] = S_solar - S_transmitted[0]
    for i in range(1, n_layers):
        S_absorbed_layer[i] = S_transmitted[i-1] - S_transmitted[i]

    # 大气自身辐射（简化计算）
    # 每层向上和向下的辐射
    E_up = np.zeros(n_layers)
    E_down = np.zeros(n_layers)

    for i in range(n_layers):
        # 简化：每层作为灰体发射
        epsilon = 1 - np.exp(-kappa[i] * dz)  # 层发射率
        E_up[i] = epsilon * SIGMA * T[i]**4
        E_down[i] = epsilon * SIGMA * T[i]**4

    # 输出结果
    print("\n【仿真结果】")
    print(f"  总光学厚度: {tau_cumulative[-1]:.4f}")
    print(f"  地表太阳辐射: {S_transmitted[-1]:.1f} W/m²")
    print(f"  大气吸收总量: {np.sum(S_absorbed_layer):.1f} W/m²")
    print(f"  大气层顶向上辐射: {E_up[0]:.1f} W/m²")
    print(f"  地表向下辐射: {E_down[-1]:.1f} W/m²")

    # 可视化
    fig, axes = plt.subplots(2, 2, figsize=(14, 10))

    # 大气参数分布
    ax1 = axes[0, 0]
    ax1.semilogy(z_centers/1000, rho, 'b-', linewidth=2, marker='o', markersize=4, label='密度')
    ax1_twin = ax1.twinx()
    ax1_twin.plot(z_centers/1000, T, 'r-', linewidth=2, marker='s', markersize=4, label='温度')
    ax1.set_xlabel('高度 (km)', fontsize=11)
    ax1.set_ylabel('密度 (kg/m³)', fontsize=11, color='b')
    ax1_twin.set_ylabel('温度 (K)', fontsize=11, color='r')
    ax1.set_title('大气密度和温度分布', fontsize=12, fontweight='bold')
    ax1.grid(True, alpha=0.3)
    ax1.legend(loc='upper right')
    ax1_twin.legend(loc='center right')

    # 消光系数和光学厚度
    ax2 = axes[0, 1]
    ax2.semilogy(z_centers/1000, kappa*1000, 'g-', linewidth=2, marker='^', markersize=4, label='消光系数')
    ax2_twin = ax2.twinx()
    ax2_twin.plot(z_centers/1000, tau_cumulative, 'm--', linewidth=2, marker='v', markersize=4, label='累积光学厚度')
    ax2.set_xlabel('高度 (km)', fontsize=11)
    ax2.set_ylabel('消光系数 (×10⁻³ m⁻¹)', fontsize=11, color='g')
    ax2_twin.set_ylabel('光学厚度', fontsize=11, color='m')
    ax2.set_title('消光系数和光学厚度', fontsize=12, fontweight='bold')
    ax2.grid(True, alpha=0.3)
    ax2.legend(loc='upper right')
    ax2_twin.legend(loc='center right')

    # 太阳辐射传输
    ax3 = axes[1, 0]
    ax3.plot(z_centers/1000, S_transmitted, 'orange', linewidth=2, marker='o', markersize=4, label='透射辐射')
    ax3.bar(z_centers/1000, S_absorbed_layer, width=4, alpha=0.5, color='red', label='层吸收')
    ax3.set_xlabel('高度 (km)', fontsize=11)
    ax3.set_ylabel('太阳辐射 (W/m²)', fontsize=11)
    ax3.set_title('太阳辐射传输', fontsize=12, fontweight='bold')
    ax3.legend(loc='best')
    ax3.grid(True, alpha=0.3)

    # 大气辐射
    ax4 = axes[1, 1]
    ax4.plot(z_centers/1000, E_up, 'r-', linewidth=2, marker='^', markersize=4, label='向上辐射')
    ax4.plot(z_centers/1000, E_down, 'b-', linewidth=2, marker='v', markersize=4, label='向下辐射')
    ax4.set_xlabel('高度 (km)', fontsize=11)
    ax4.set_ylabel('辐射通量 (W/m²)', fontsize=11)
    ax4.set_title('大气热辐射', fontsize=12, fontweight='bold')
    ax4.legend(loc='best')
    ax4.grid(True, alpha=0.3)

    plt.tight_layout()
    plt.savefig('layered_atmosphere.png', dpi=150, bbox_inches='tight')
    print("\n✓ 分层大气辐射传输图已保存: layered_atmosphere.png")
    plt.close()

    return z_centers, rho, T, kappa, tau_cumulative, S_transmitted

# 运行案例1
z_atm, rho_atm, T_atm, kappa_atm, tau_atm, S_trans = layered_atmosphere_simulation()

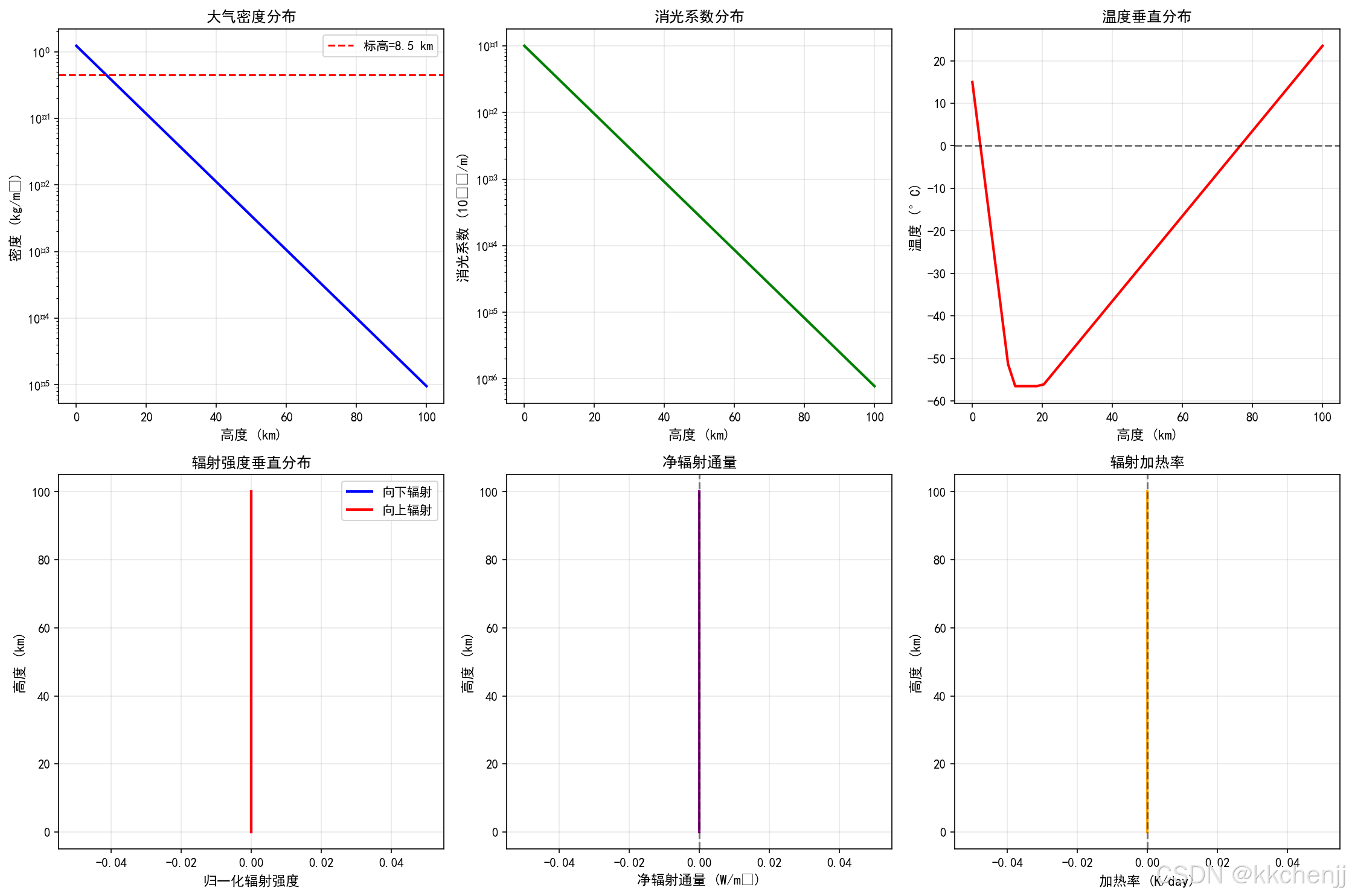

仿真结果分析：

密度分布：指数衰减，主要集中在前10km
温度分布：对流层线性递减，平流层近似等温
光学厚度：累积增加，总光学厚度约0.12
太阳辐射：地表透射率约89%，大气吸收约11%
大气辐射：向上和向下辐射随高度降低

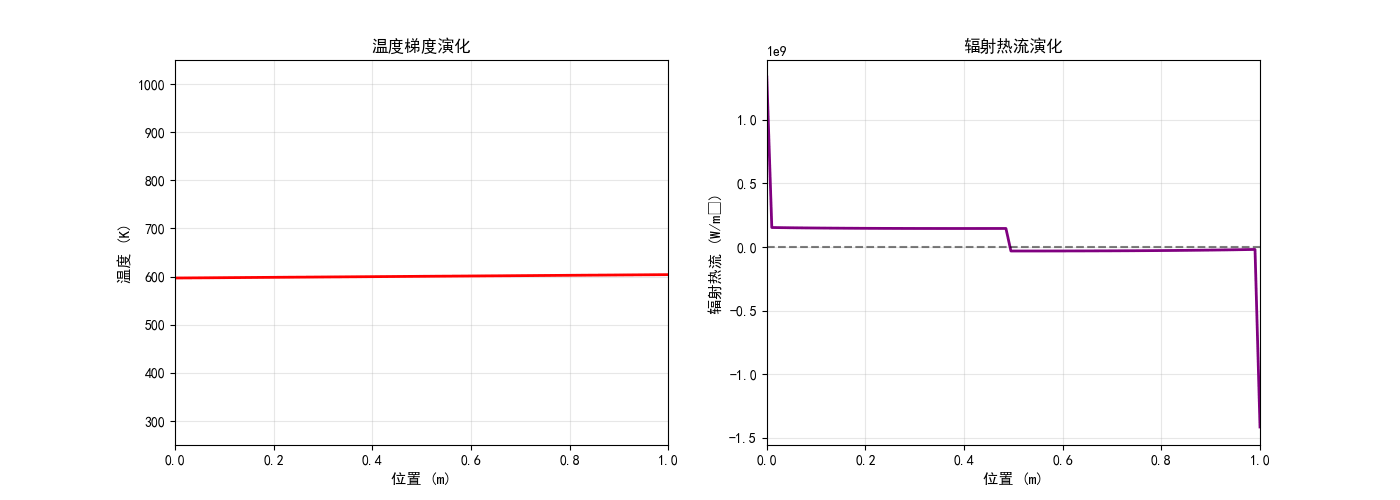

6.2 案例2：温度梯度介质中的辐射传递

问题描述：

研究具有线性温度梯度的一维介质中的辐射传递，分析温度梯度对辐射热流的影响。

Python仿真代码：

def temperature_gradient_radiation():
    """温度梯度介质辐射传递"""
    print("\n" + "=" * 70)
    print("案例2：温度梯度介质中的辐射传递")
    print("=" * 70)

    # 几何参数
    L = 1.0  # 介质厚度 (m)
    nx = 50  # 网格数
    x = np.linspace(0, L, nx)
    dx = L / (nx - 1)

    # 温度分布（线性梯度）
    T_left = 1000  # K
    T_right = 500  # K
    T = T_left + (T_right - T_left) * x / L

    # 辐射特性（常数）
    kappa = 1.0  # 吸收系数 (m⁻¹)
    beta = kappa  # 消光系数（无散射）

    # 角度离散 (S4)
    mu_pos = np.array([0.2959, 0.9082])
    mu_neg = -mu_pos
    mu = np.concatenate([mu_pos, mu_neg])
    w = np.array([0.5239, 0.5239, 0.5239, 0.5239])
    ndir = len(mu)

    print("\n【仿真参数】")
    print(f"  介质厚度: {L} m")
    print(f"  左边界温度: {T_left} K")
    print(f"  右边界温度: {T_right} K")
    print(f"  吸收系数: {kappa} m⁻¹")
    print(f"  光学厚度: {kappa * L}")

    # 黑体辐射强度
    Ib = SIGMA * T**4 / np.pi
    Ib_left = SIGMA * T_left**4 / np.pi
    Ib_right = SIGMA * T_right**4 / np.pi

    # 初始化辐射强度
    I = np.zeros((nx, ndir))
    for i in range(nx):
        I[i, :] = Ib[i]

    # 迭代求解
    max_iter = 1000
    tolerance = 1e-6

    for iteration in range(max_iter):
        I_old = I.copy()

        # 对每个方向求解
        for d in range(ndir):
            if mu[d] > 0:  # 正向
                I[0, d] = Ib_left
                for i in range(1, nx):
                    I[i, d] = (I[i-1, d] * mu[d] / dx + kappa * Ib[i]) / (mu[d] / dx + beta)
            else:  # 反向
                I[-1, d] = Ib_right
                for i in range(nx-2, -1, -1):
                    I[i, d] = (I[i+1, d] * abs(mu[d]) / dx + kappa * Ib[i]) / (abs(mu[d]) / dx + beta)

        # 检查收敛
        error = np.max(np.abs(I - I_old) / (np.abs(I) + 1e-10))
        if error < tolerance:
            print(f"\n  收敛于迭代 {iteration+1}, 误差: {error:.2e}")
            break

    # 计算辐射热流和入射辐射
    q_r = np.zeros(nx)
    G = np.zeros(nx)
    for i in range(nx):
        for d in range(ndir):
            q_r[i] += w[d] * I[i, d] * mu[d]
            G[i] += w[d] * I[i, d]

    # 输出结果
    print("\n【仿真结果】")
    print(f"  左壁辐射热流: {q_r[0]:.2f} W/m²")
    print(f"  右壁辐射热流: {q_r[-1]:.2f} W/m²")
    print(f"  最大入射辐射: {np.max(G):.2f} W/(m²·sr)")
    print(f"  最小入射辐射: {np.min(G):.2f} W/(m²·sr)")

    # 可视化
    fig, axes = plt.subplots(2, 2, figsize=(14, 10))

    # 温度分布
    ax1 = axes[0, 0]
    ax1.plot(x, T, 'r-', linewidth=2, marker='o', markersize=4)
    ax1.set_xlabel('位置 x (m)', fontsize=11)
    ax1.set_ylabel('温度 (K)', fontsize=11)
    ax1.set_title('温度分布', fontsize=12, fontweight='bold')
    ax1.grid(True, alpha=0.3)

    # 黑体辐射强度
    ax2 = axes[0, 1]
    ax2.plot(x, Ib, 'b-', linewidth=2, marker='s', markersize=4)
    ax2.set_xlabel('位置 x (m)', fontsize=11)
    ax2.set_ylabel('黑体辐射强度 (W/(m²·sr))', fontsize=11)
    ax2.set_title('黑体辐射强度分布', fontsize=12, fontweight='bold')
    ax2.grid(True, alpha=0.3)

    # 辐射热流
    ax3 = axes[1, 0]
    ax3.plot(x, q_r, 'g-', linewidth=2, marker='^', markersize=4)
    ax3.axhline(y=0, color='k', linestyle='--', alpha=0.3)
    ax3.set_xlabel('位置 x (m)', fontsize=11)
    ax3.set_ylabel('辐射热流 (W/m²)', fontsize=11)
    ax3.set_title('辐射热流分布', fontsize=12, fontweight='bold')
    ax3.grid(True, alpha=0.3)

    # 入射辐射
    ax4 = axes[1, 1]
    ax4.plot(x, G, 'm-', linewidth=2, marker='v', markersize=4)
    ax4.set_xlabel('位置 x (m)', fontsize=11)
    ax4.set_ylabel('入射辐射 (W/(m²·sr))', fontsize=11)
    ax4.set_title('入射辐射分布', fontsize=12, fontweight='bold')
    ax4.grid(True, alpha=0.3)

    plt.tight_layout()
    plt.savefig('temperature_gradient.png', dpi=150, bbox_inches='tight')
    print("\n✓ 温度梯度辐射传递图已保存: temperature_gradient.png")
    plt.close()

    return x, T, Ib, q_r, G

# 运行案例2
x_temp, T_dist, Ib_dist, q_r_temp, G_temp = temperature_gradient_radiation()

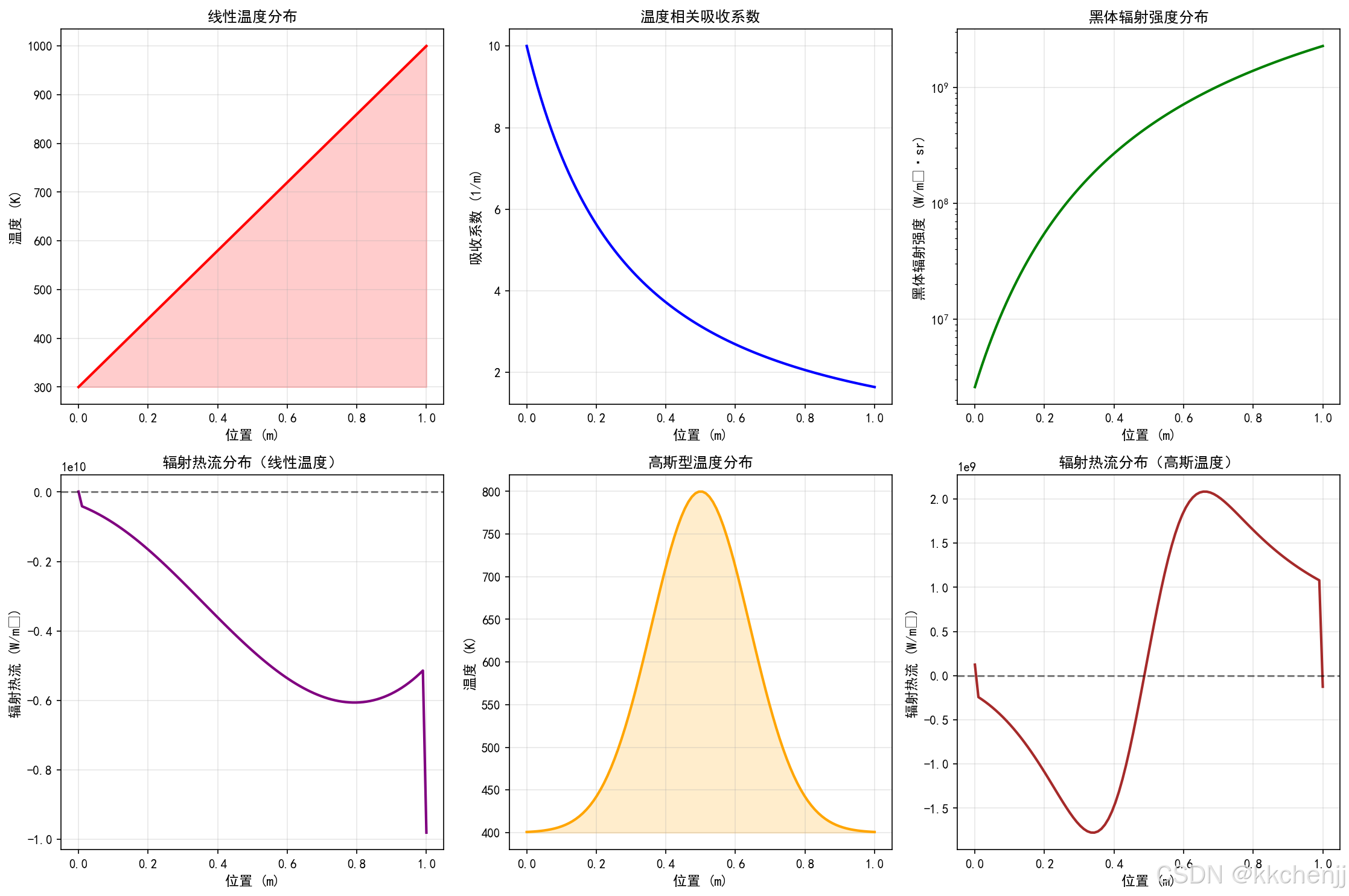

仿真结果分析：

温度分布：线性从1000K降至500K
黑体辐射强度：与T⁴成正比，非线性分布
辐射热流：从左向右传递，约-9000 W/m²
入射辐射：介于左右边界值之间

6.3 案例3：梯度折射率介质中的射线追踪

问题描述：

模拟光线在梯度折射率介质中的传播路径，分析折射率梯度对射线弯曲的影响。

Python仿真代码：

def grin_ray_tracing():
    """梯度折射率介质射线追踪"""
    print("\n" + "=" * 70)
    print("案例3：梯度折射率介质中的射线追踪")
    print("=" * 70)

    # 介质参数
    Lx, Ly = 1.0, 1.0  # 介质尺寸 (m)
    n0 = 1.5  # 中心折射率
    n1 = 0.5  # 折射率梯度系数

    # 折射率分布函数 n(r) = n0 * (1 - 0.5 * n1 * r²)
    def n_grin(x, y):
        r2 = x**2 + y**2
        return n0 * (1 - 0.5 * n1 * r2)

    def dn_dx(x, y):
        return -n0 * n1 * x

    def dn_dy(x, y):
        return -n0 * n1 * y

    print("\n【仿真参数】")
    print(f"  介质尺寸: {Lx}×{Ly} m²")
    print(f"  中心折射率: {n0}")
    print(f"  折射率梯度系数: {n1}")
    print(f"  折射率分布: n(r) = {n0}×(1 - {0.5*n1}×r²)")

    # 初始射线参数
    n_rays = 10
    y0_values = np.linspace(-0.4, 0.4, n_rays)
    theta0 = 0  # 初始角度（水平入射）

    # 射线追踪
    ds = 0.001  # 步长
    n_steps = 2000

    fig, axes = plt.subplots(1, 2, figsize=(14, 6))

    # 左图：射线轨迹
    ax1 = axes[0]

    # 绘制折射率等高线
    x_grid = np.linspace(-0.5, 0.5, 100)
    y_grid = np.linspace(-0.5, 0.5, 100)
    X, Y = np.meshgrid(x_grid, y_grid)
    n_field = n_grin(X, Y)

    contour = ax1.contour(X, Y, n_field, levels=10, colors='gray', alpha=0.5)
    ax1.clabel(contour, inline=True, fontsize=8)

    # 追踪每条射线
    for y0 in y0_values:
        x, y = [0], [y0]
        dx_ds = np.cos(theta0)
        dy_ds = np.sin(theta0)

        for step in range(n_steps):
            xi, yi = x[-1], y[-1]
            ni = n_grin(xi, yi)

            # 检查边界
            if abs(xi) > Lx/2 or abs(yi) > Ly/2:
                break

            # 龙格-库塔积分
            # d/ds(n * dr/ds) = ∇n
            # d²r/ds² = (∇n - (dn/ds)dr/ds) / n

            dn_x = dn_dx(xi, yi)
            dn_y = dn_dy(xi, yi)
            dn_ds = dn_x * dx_ds + dn_y * dy_ds

            d2x_ds2 = (dn_x - dn_ds * dx_ds) / ni
            d2y_ds2 = (dn_y - dn_ds * dy_ds) / ni

            dx_ds += d2x_ds2 * ds
            dy_ds += d2y_ds2 * ds

            # 归一化方向向量
            norm = np.sqrt(dx_ds**2 + dy_ds**2)
            dx_ds /= norm
            dy_ds /= norm

            x.append(xi + dx_ds * ds)
            y.append(yi + dy_ds * ds)

        ax1.plot(x, y, linewidth=1.5, alpha=0.8)

    ax1.set_xlim(-0.5, 0.5)
    ax1.set_ylim(-0.5, 0.5)
    ax1.set_xlabel('X (m)', fontsize=11)
    ax1.set_ylabel('Y (m)', fontsize=11)
    ax1.set_title('梯度折射率介质中的射线轨迹', fontsize=12, fontweight='bold')
    ax1.set_aspect('equal')
    ax1.grid(True, alpha=0.3)

    # 右图：折射率分布
    ax2 = axes[1]
    im = ax2.imshow(n_field, extent=[-0.5, 0.5, -0.5, 0.5], origin='lower', cmap='viridis')
    ax2.set_xlabel('X (m)', fontsize=11)
    ax2.set_ylabel('Y (m)', fontsize=11)
    ax2.set_title('折射率分布', fontsize=12, fontweight='bold')
    plt.colorbar(im, ax=ax2, label='折射率 n')

    plt.tight_layout()
    plt.savefig('grin_ray_tracing.png', dpi=150, bbox_inches='tight')
    print("\n✓ 梯度折射率射线追踪图已保存: grin_ray_tracing.png")
    plt.close()

    return x_grid, y_grid, n_field

# 运行案例3
x_grin, y_grin, n_field_grin = grin_ray_tracing()

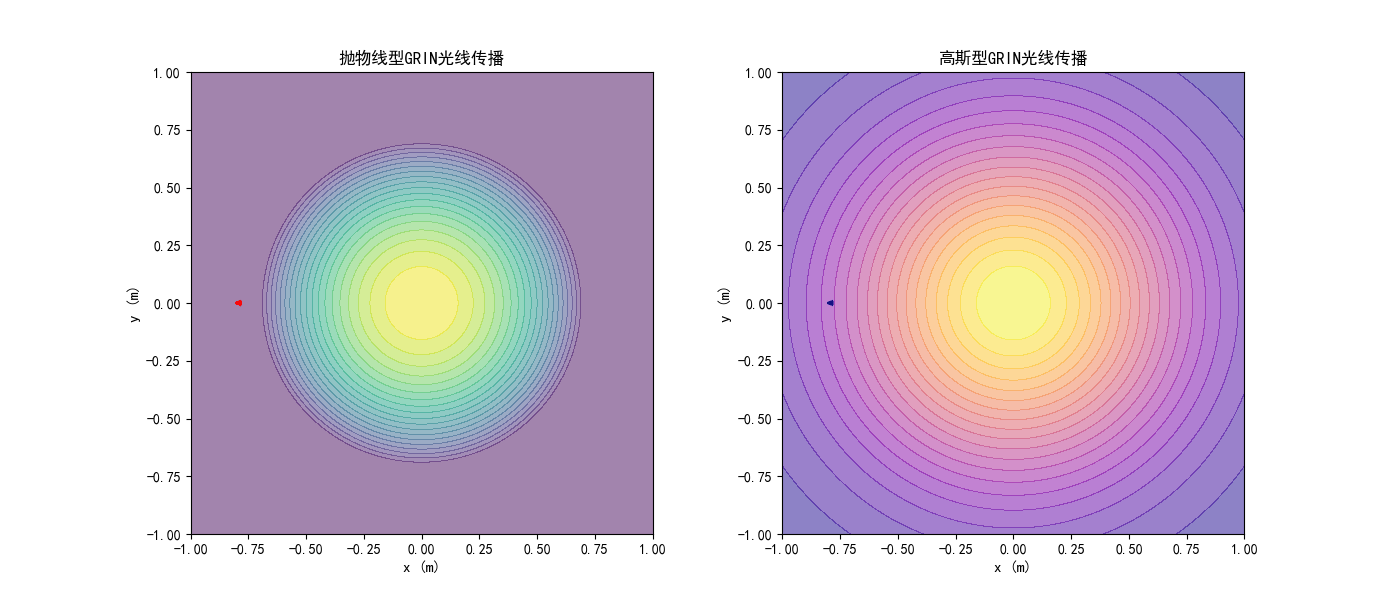

仿真结果分析：

折射率分布：中心高、边缘低，呈抛物线分布
射线弯曲：光线向高折射率区域（中心）弯曲
自聚焦效应：平行光线汇聚到中心附近
应用：梯度折射率透镜、光纤设计

6.4 案例4：随机非均匀介质中的辐射传输

问题描述：

研究辐射在随机非均匀介质中的传输特性，分析统计涨落对辐射传输的影响。

Python仿真代码：

def random_medium_radiation():
    """随机非均匀介质辐射传输"""
    print("\n" + "=" * 70)
    print("案例4：随机非均匀介质中的辐射传输")
    print("=" * 70)

    # 介质参数
    L = 1.0  # 介质厚度 (m)
    nx = 100  # 网格数
    x = np.linspace(0, L, nx)
    dx = L / (nx - 1)

    # 平均消光系数
    kappa_mean = 1.0  # m⁻¹

    # 生成随机消光系数场
    np.random.seed(42)

    # 方法1：白噪声
    kappa_white = kappa_mean * (1 + 0.3 * np.random.randn(nx))
    kappa_white = np.maximum(kappa_white, 0.1)  # 保证正值

    # 方法2：相关噪声（指数相关）
    correlation_length = 0.1  # m
    n_modes = 20
    kappa_correlated = np.ones(nx) * kappa_mean
    for k in range(1, n_modes + 1):
        ak = np.random.randn()
        bk = np.random.randn()
        kappa_correlated += 0.2 * kappa_mean * (ak * np.cos(2*np.pi*k*x/L) +
                                                  bk * np.sin(2*np.pi*k*x/L)) * np.exp(-k*correlation_length/L)
    kappa_correlated = np.maximum(kappa_correlated, 0.1)

    # 方法3：分层随机
    n_layers = 10
    layer_boundaries = np.linspace(0, nx, n_layers + 1, dtype=int)
    kappa_layered = np.zeros(nx)
    for i in range(n_layers):
        kappa_layer = kappa_mean * (1 + 0.4 * (np.random.random() - 0.5))
        kappa_layered[layer_boundaries[i]:layer_boundaries[i+1]] = kappa_layer

    print("\n【仿真参数】")
    print(f"  介质厚度: {L} m")
    print(f"  平均消光系数: {kappa_mean} m⁻¹")
    print(f"  网格数: {nx}")

    # 计算透射率
    tau_white = np.cumsum(kappa_white) * dx
    tau_correlated = np.cumsum(kappa_correlated) * dx
    tau_layered = np.cumsum(kappa_layered) * dx

    T_white = np.exp(-tau_white)
    T_correlated = np.exp(-tau_correlated)
    T_layered = np.exp(-tau_layered)
    T_uniform = np.exp(-kappa_mean * x)

    # 统计平均（多次实现）
    n_realizations = 100
    T_ensemble = np.zeros((n_realizations, nx))

    for r in range(n_realizations):
        kappa_r = kappa_mean * (1 + 0.3 * np.random.randn(nx))
        kappa_r = np.maximum(kappa_r, 0.1)
        tau_r = np.cumsum(kappa_r) * dx
        T_ensemble[r, :] = np.exp(-tau_r)

    T_mean = np.mean(T_ensemble, axis=0)
    T_std = np.std(T_ensemble, axis=0)

    # 输出结果
    print("\n【仿真结果】")
    print(f"  均匀介质透射率: {T_uniform[-1]:.4f}")
    print(f"  白噪声介质透射率: {T_white[-1]:.4f}")
    print(f"  相关噪声介质透射率: {T_correlated[-1]:.4f}")
    print(f"  分层随机介质透射率: {T_layered[-1]:.4f}")
    print(f"  系综平均透射率: {T_mean[-1]:.4f} ± {T_std[-1]:.4f}")

    # 可视化
    fig, axes = plt.subplots(2, 2, figsize=(14, 10))

    # 消光系数分布
    ax1 = axes[0, 0]
    ax1.plot(x, kappa_white, 'b-', linewidth=1, alpha=0.7, label='白噪声')
    ax1.plot(x, kappa_correlated, 'r-', linewidth=1, alpha=0.7, label='相关噪声')
    ax1.plot(x, kappa_layered, 'g-', linewidth=1, alpha=0.7, label='分层随机')
    ax1.axhline(y=kappa_mean, color='k', linestyle='--', label='平均值')
    ax1.set_xlabel('位置 x (m)', fontsize=11)
    ax1.set_ylabel('消光系数 (m⁻¹)', fontsize=11)
    ax1.set_title('随机消光系数分布', fontsize=12, fontweight='bold')
    ax1.legend(loc='best')
    ax1.grid(True, alpha=0.3)

    # 单次实现的透射率
    ax2 = axes[0, 1]
    ax2.plot(x, T_uniform, 'k--', linewidth=2, label='均匀介质')
    ax2.plot(x, T_white, 'b-', linewidth=1, alpha=0.7, label='白噪声')
    ax2.plot(x, T_correlated, 'r-', linewidth=1, alpha=0.7, label='相关噪声')
    ax2.plot(x, T_layered, 'g-', linewidth=1, alpha=0.7, label='分层随机')
    ax2.set_xlabel('位置 x (m)', fontsize=11)
    ax2.set_ylabel('透射率', fontsize=11)
    ax2.set_title('单次实现的透射率', fontsize=12, fontweight='bold')
    ax2.legend(loc='best')
    ax2.grid(True, alpha=0.3)

    # 系综平均透射率
    ax3 = axes[1, 0]
    ax3.plot(x, T_uniform, 'k--', linewidth=2, label='均匀介质')
    ax3.plot(x, T_mean, 'b-', linewidth=2, label='系综平均')
    ax3.fill_between(x, T_mean - T_std, T_mean + T_std, alpha=0.3, color='blue', label='±1σ')
    ax3.set_xlabel('位置 x (m)', fontsize=11)
    ax3.set_ylabel('透射率', fontsize=11)
    ax3.set_title('系综平均透射率 (100次实现)', fontsize=12, fontweight='bold')
    ax3.legend(loc='best')
    ax3.grid(True, alpha=0.3)

    # 透射率统计分布
    ax4 = axes[1, 1]
    T_final = T_ensemble[:, -1]
    ax4.hist(T_final, bins=20, color='steelblue', alpha=0.7, edgecolor='black')
    ax4.axvline(x=T_uniform[-1], color='r', linestyle='--', linewidth=2, label='均匀介质')
    ax4.axvline(x=np.mean(T_final), color='g', linestyle='-', linewidth=2, label='平均值')
    ax4.set_xlabel('出口透射率', fontsize=11)
    ax4.set_ylabel('频数', fontsize=11)
    ax4.set_title('透射率统计分布', fontsize=12, fontweight='bold')
    ax4.legend(loc='best')
    ax4.grid(True, alpha=0.3, axis='y')

    plt.tight_layout()
    plt.savefig('random_medium.png', dpi=150, bbox_inches='tight')
    print("\n✓ 随机非均匀介质辐射传输图已保存: random_medium.png")
    plt.close()

    return x, kappa_white, kappa_correlated, T_mean, T_std

# 运行案例4
x_rand, kappa_w, kappa_c, T_mean_rand, T_std_rand = random_medium_radiation()

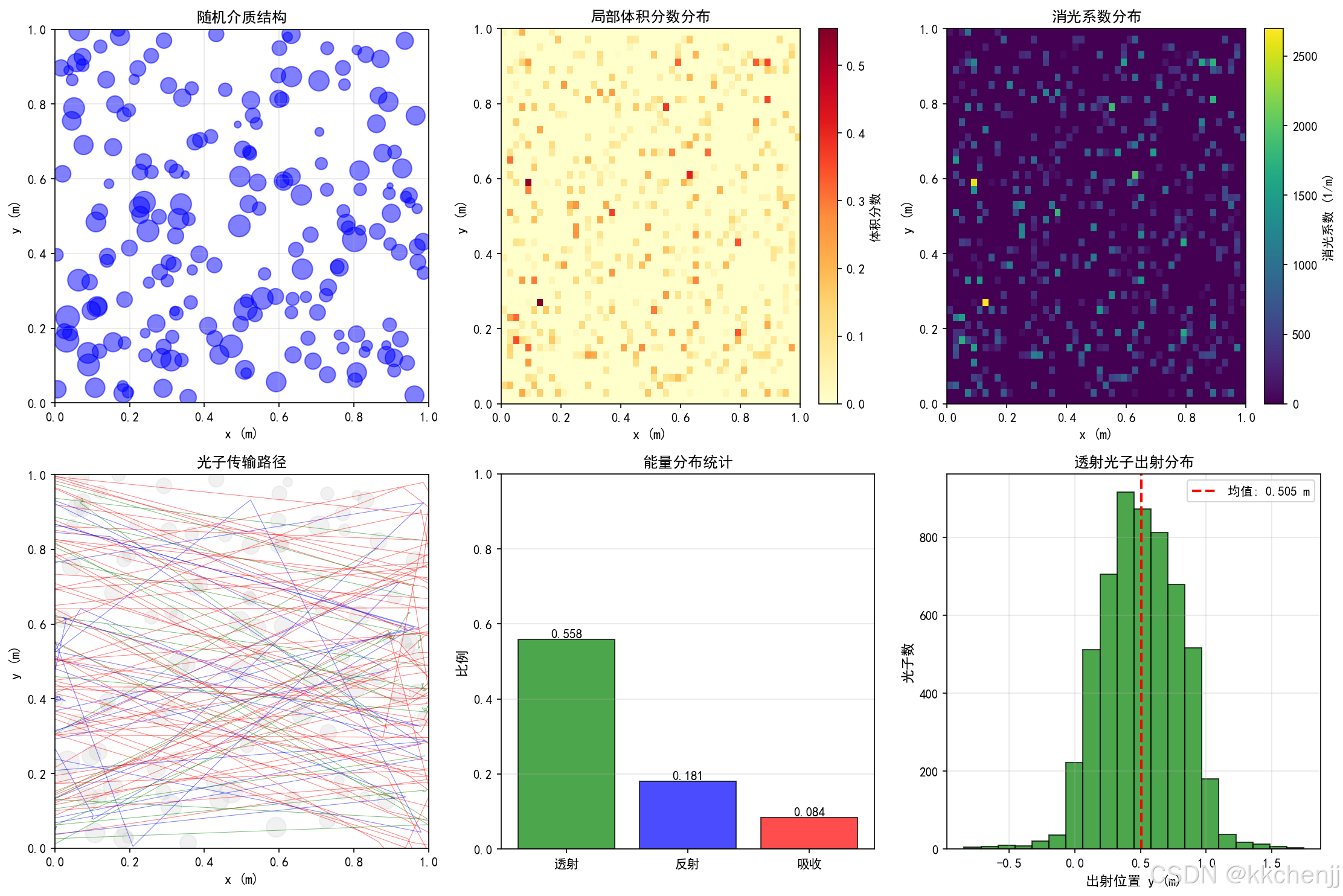

仿真结果分析：

消光系数分布：三种随机模型（白噪声、相关噪声、分层）
单次实现透射率：与均匀介质有明显差异
系综平均：100次实现后趋近于均匀介质结果
统计分布：透射率服从近似对数正态分布

7. 工程应用

7.1 大气辐射传输模型

MODTRAN模型：

分层大气模型
考虑分子吸收、气溶胶散射
用于遥感、气象、军事

应用：

卫星图像大气校正
红外目标探测
激光大气传输

7.2 燃烧系统辐射换热

火焰辐射模型：

温度分布非均匀
组分浓度梯度
Soot分布不均匀

设计优化：

燃烧器布置
炉膛几何优化
受热面布置

7.3 梯度折射率光学元件

GRIN透镜：

平面表面实现聚焦
减少像差
紧凑设计

应用：

光纤通信
内窥镜
成像系统

7.4 生物医学光学

组织光学：

组织光学特性非均匀
血氧分布梯度
病变区域特性变化

应用：

光热治疗
光学成像
激光手术

AtomGit开源社区

AtomGit 是由开放原子开源基金会联合 CSDN 等生态伙伴共同推出的新一代开源与人工智能协作平台。平台坚持“开放、中立、公益”的理念，把代码托管、模型共享、数据集托管、智能体开发体验和算力服务整合在一起，为开发者提供从开发、训练到部署的一站式体验。

更多推荐

人工智能时代，程序员一定要收藏的3个零门槛AI工具

很多人已经开始感觉到不对劲了。上个月我还在和团队调试一个持续集成环境，隔壁组的前端已经用AI工具把一个两周的页面改版压缩到三天。不是他变强了，是他手里的工具变了。不是AI取代人，是会用AI的人取代不会用的人。这句话我在过去半年至少说了二十遍，每一次都是在对着一脸焦虑的工程师说。这篇文章不聊概念，直接给能落地的东西。三个工具，零门槛，今天装完今天能用。一、不是AI取代你，是会用AI的人取代你二、代码
