主题051:航天器热控系统辐射分析

摘要

航天器在太空极端环境中运行,热控系统是保证航天器正常工作的关键。太空环境具有高真空、强辐射、极端温度变化等特点,航天器与外界的换热几乎完全依靠辐射。本主题从辐射换热的基本原理出发,系统讲解航天器热控系统的辐射换热机制,包括太空热环境特性、航天器表面辐射特性、热控涂层和多层隔热材料的设计原理、辐射散热器的优化设计等。通过建立航天器热平衡模型,分析不同轨道、不同姿态下航天器的热环境,设计热控系统方案。结合Python仿真程序,模拟航天器在轨运行期间的热状态变化,计算温度分布和热流密度,为航天器热控系统设计提供科学依据。

关键词: 航天器、热控系统、辐射散热、太空环境、热平衡、热控涂层、多层隔热


在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

1. 太空热环境概述

1.1 太空环境的基本特征

太空环境与地球表面环境截然不同,具有以下显著特征:

高真空环境:

  • 近地轨道(LEO,200-2000 km)大气压力约10−610^{-6}106-10−910^{-9}109 Pa
  • 高真空导致对流换热几乎为零
  • 航天器与外界的换热主要依靠辐射

极端温度范围:

  • 太阳直射区域:可达120°C以上
  • 地球阴影区域:可低至-180°C以下
  • 温差可达300°C以上

强辐射环境:

  • 太阳辐射:1361 W/m²(太阳常数)
  • 地球反照:约340 W/m²(平均)
  • 地球红外辐射:约240 W/m²(平均)

微重力环境:

  • 重力加速度约10−610^{-6}106 g
  • 自然对流消失
  • 相变换热(如热管)依靠毛细力

1.2 空间热流密度来源

航天器在轨运行时,接收的热流密度主要来自以下几个方面:

(1)太阳直接辐射(qsq_sqs):

太阳辐射是航天器最主要的外部热源。太阳辐射可视为温度为5778 K的黑体辐射,其光谱分布在紫外、可见光和近红外波段。

太阳直接辐射热流密度:

qs=S0⋅f1⋅f2⋅cos⁡θq_s = S_0 \cdot f_1 \cdot f_2 \cdot \cos\thetaqs=S0f1f2cosθ

其中:

  • S0=1361S_0 = 1361S0=1361 W/m²:太阳常数
  • f1f_1f1:日地距离修正因子(0.97-1.03)
  • f2f_2f2:太阳活动修正因子(0.9-1.1)
  • θ\thetaθ:太阳入射角(表面法线与太阳光线的夹角)

(2)地球反照(qaq_aqa):

地球反射的太阳辐射称为地球反照。地球平均反照率约0.30,但随地区、季节和云层变化。

地球反照热流密度:

qa=αE⋅S0⋅F12⋅cos⁡θsq_a = \alpha_E \cdot S_0 \cdot F_{12} \cdot \cos\theta_sqa=αES0F12cosθs

其中:

  • αE\alpha_EαE:地球反照率(约0.30)
  • F12F_{12}F12:地球对航天器的角系数
  • θs\theta_sθs:太阳天顶角

对于近地轨道航天器,地球反照角系数可近似为:

F12=sin⁡2ρF_{12} = \sin^2\rhoF12=sin2ρ

其中ρ\rhoρ是地球对航天器的半张角:

sin⁡ρ=RERE+h\sin\rho = \frac{R_E}{R_E + h}sinρ=RE+hRE

RER_ERE是地球半径(6371 km),hhh是轨道高度。

(3)地球红外辐射(qIRq_{IR}qIR):

地球吸收太阳辐射后向外发射红外辐射,这是航天器在阴影区的主要热源。

地球红外辐射热流密度:

qIR=σTE4⋅F12q_{IR} = \sigma T_E^4 \cdot F_{12}qIR=σTE4F12

其中:

  • σ=5.67×10−8\sigma = 5.67 \times 10^{-8}σ=5.67×108 W/m²·K⁴:斯蒂芬-玻尔兹曼常数
  • TET_ETE:地球有效辐射温度(约255 K)
  • F12F_{12}F12:地球对航天器的角系数

(4)航天器内部热源(qintq_{int}qint):

航天器内部设备产生的热量,包括:

  • 电子设备功耗
  • 电池放电热量
  • 人员代谢热(载人航天器)
  • 推进系统热量

1.3 不同轨道的空间热环境

低地球轨道(LEO,200-2000 km):

LEO轨道是最常用的航天器轨道,其热环境特点:

  • 轨道周期约90-120分钟
  • 光照期约60分钟,阴影期约30分钟
  • 地球反照和红外辐射显著
  • 大气阻力导致轨道衰减

热流密度变化规律:

  • 光照期:太阳辐射 + 地球反照 + 地球红外
  • 阴影期:仅地球红外辐射

地球同步轨道(GEO,35786 km):

GEO轨道的热环境特点:

  • 轨道周期24小时,与地球自转同步
  • 地球半张角仅8.7°
  • 地球反照和红外辐射较弱
  • 几乎持续受太阳照射(除春分、秋分前后短暂地影期)

深空轨道:

深空探测任务的热环境特点:

  • 远离地球,地球热源可忽略
  • 仅太阳辐射为主要热源
  • 温度极端(向阳面高温,背阳面极低温)
  • 需要考虑行星/月球表面反照和红外辐射

月球轨道:

月球轨道热环境特点:

  • 月球无大气,无反照
  • 月球表面红外辐射显著(白天约400 K,夜晚约100 K)
  • 月食期间经历极端温度变化

2. 航天器热平衡分析

2.1 航天器热平衡方程

航天器在轨运行时的热平衡方程为:

Qin+Qgen=Qout+QstoredQ_{in} + Q_{gen} = Q_{out} + Q_{stored}Qin+Qgen=Qout+Qstored

其中:

  • QinQ_{in}Qin:外部输入热量(太阳辐射、地球反照、地球红外)
  • QgenQ_{gen}Qgen:内部产生热量(设备功耗)
  • QoutQ_{out}Qout:向外散失热量(辐射散热)
  • QstoredQ_{stored}Qstored:储存热量(温度变化)

在稳态条件下(Qstored=0Q_{stored} = 0Qstored=0):

Qin+Qgen=QoutQ_{in} + Q_{gen} = Q_{out}Qin+Qgen=Qout

对于航天器表面微元面积dAdAdA,热平衡方程可写为:

αsqs+αaqa+εqIR+qint=εσT4\alpha_s q_s + \alpha_a q_a + \varepsilon q_{IR} + q_{int} = \varepsilon \sigma T^4αsqs+αaqa+εqIR+qint=εσT4

其中:

  • αs\alpha_sαs:太阳吸收率
  • αa\alpha_aαa:反照吸收率(通常αa≈αs\alpha_a \approx \alpha_sαaαs
  • ε\varepsilonε:红外发射率
  • TTT:表面温度

2.2 表面辐射特性参数

航天器表面的辐射特性主要由两个参数描述:

太阳吸收率(αs\alpha_sαs):

太阳吸收率表示表面对太阳辐射(0.3-2.5 μm)的吸收能力:

αs=∫0.32.5αλEsλdλ∫0.32.5Esλdλ\alpha_s = \frac{\int_{0.3}^{2.5} \alpha_\lambda E_{s\lambda} d\lambda}{\int_{0.3}^{2.5} E_{s\lambda} d\lambda}αs=0.32.5Esλdλ0.32.5αλEsλdλ

其中EsλE_{s\lambda}Esλ是太阳辐射光谱。

典型材料的太阳吸收率:

  • 抛光铝:0.10-0.15
  • 阳极氧化铝:0.25-0.40
  • 白色涂料:0.20-0.30
  • 黑色涂料:0.90-0.95
  • 镀金表面:0.20-0.25

红外发射率(ε\varepsilonε):

红外发射率表示表面在红外波段(通常2.5-50 μm)的发射能力:

ε=∫2.550ελEbλ(T)dλ∫2.550Ebλ(T)dλ\varepsilon = \frac{\int_{2.5}^{50} \varepsilon_\lambda E_{b\lambda}(T) d\lambda}{\int_{2.5}^{50} E_{b\lambda}(T) d\lambda}ε=2.550E(T)dλ2.550ελE(T)dλ

典型材料的红外发射率:

  • 抛光金属:0.02-0.10
  • 阳极氧化铝:0.80-0.90
  • 白色涂料:0.85-0.90
  • 黑色涂料:0.90-0.95

吸收-发射比(αs/ε\alpha_s/\varepsilonαs/ε):

吸收-发射比是热控设计的关键参数:

  • 比值高(>1):表面温度升高
  • 比值低(<1):表面温度降低
  • 比值=1:温度由外部热流决定

典型热控涂层的αs/ε\alpha_s/\varepsilonαs/ε

  • 光学太阳反射器(OSR):0.05-0.15
  • 白色涂料:0.20-0.35
  • 黑色涂料:0.90-1.00
  • 镀金表面:2.0-4.0

2.3 航天器温度估算

在稳态条件下,航天器表面温度可由热平衡方程估算:

T=[αsqs+αaqa+εqIR+qintεσ]1/4T = \left[\frac{\alpha_s q_s + \alpha_a q_a + \varepsilon q_{IR} + q_{int}}{\varepsilon \sigma}\right]^{1/4}T=[εσαsqs+αaqa+εqIR+qint]1/4

简化估算示例:

假设某航天器表面:

  • 太阳吸收率αs=0.3\alpha_s = 0.3αs=0.3
  • 红外发射率ε=0.8\varepsilon = 0.8ε=0.8
  • 接收太阳辐射qs=1361q_s = 1361qs=1361 W/m²
  • 地球反照qa=300q_a = 300qa=300 W/m²
  • 地球红外qIR=200q_{IR} = 200qIR=200 W/m²
  • 内部热流qint=50q_{int} = 50qint=50 W/m²

则表面温度:

T=[0.3×1361+0.3×300+0.8×200+500.8×5.67×10−8]1/4T = \left[\frac{0.3 \times 1361 + 0.3 \times 300 + 0.8 \times 200 + 50}{0.8 \times 5.67 \times 10^{-8}}\right]^{1/4}T=[0.8×5.67×1080.3×1361+0.3×300+0.8×200+50]1/4

T=[408.3+90+160+504.536×10−8]1/4T = \left[\frac{408.3 + 90 + 160 + 50}{4.536 \times 10^{-8}}\right]^{1/4}T=[4.536×108408.3+90+160+50]1/4

T=[1.56×1010]1/4≈353 K≈80°CT = \left[1.56 \times 10^{10}\right]^{1/4} \approx 353 \text{ K} \approx 80°CT=[1.56×1010]1/4353 K80°C

这个温度对于大多数航天器设备来说过高,需要通过热控措施降低。


3. 热控涂层与表面处理

3.1 热控涂层的分类与原理

热控涂层是航天器热控系统的基础,通过调节表面的太阳吸收率和红外发射率来控制温度。

(1)光学太阳反射器(OSR):

OSR是目前最高效的热控涂层之一,通常由石英玻璃或熔融二氧化硅制成,背面镀银或铝。

特性:

  • 太阳吸收率:0.05-0.15
  • 红外发射率:0.80-0.85
  • 吸收-发射比:0.06-0.18

工作原理:

  • 石英玻璃对太阳辐射(短波)几乎透明
  • 金属镀层反射大部分太阳辐射
  • 石英玻璃在红外波段强吸收并发射

(2)白色涂料:

白色涂料通过散射反射太阳辐射,同时在红外波段高发射。

特性:

  • 太阳吸收率:0.20-0.30
  • 红外发射率:0.85-0.90
  • 吸收-发射比:0.22-0.35

常用类型:

  • 氧化锌涂料
  • 二氧化钛涂料
  • 硅酸钾涂料

(3)黑色涂料:

黑色涂料用于需要吸收太阳辐射或高发射率的场合。

特性:

  • 太阳吸收率:0.90-0.95
  • 红外发射率:0.90-0.95
  • 吸收-发射比:0.95-1.05

(4)金属表面:

抛光金属表面具有低太阳吸收率和低红外发射率。

特性:

  • 太阳吸收率:0.10-0.30
  • 红外发射率:0.02-0.10
  • 吸收-发射比:1.0-10.0

应用:

  • 镀金表面:用于需要保温的部件
  • 镀铝表面:用于辐射屏蔽
  • 不锈钢表面:用于结构件

3.2 热控涂层的性能退化

热控涂层在太空环境中会发生性能退化,主要因素包括:

紫外辐射损伤:

  • 紫外光子破坏有机粘结剂
  • 导致涂层变黄、吸收率增加
  • 在LEO轨道尤为严重

带电粒子辐射:

  • 高能质子、电子损伤涂层结构
  • 导致光学性能变化
  • 在范艾伦辐射带影响显著

原子氧剥蚀:

  • LEO轨道原子氧与涂层反应
  • 导致涂层质量损失、厚度减小
  • 对有机涂料影响严重

微流星体撞击:

  • 高速微粒撞击表面
  • 造成局部损伤、表面粗糙化
  • 增加太阳吸收率

性能退化模型:

太阳吸收率随时间变化的经验公式:

αs(t)=αs0+Δαs⋅(1−e−t/τ)\alpha_s(t) = \alpha_{s0} + \Delta\alpha_s \cdot (1 - e^{-t/\tau})αs(t)=αs0+Δαs(1et/τ)

其中:

  • αs0\alpha_{s0}αs0:初始太阳吸收率
  • Δαs\Delta\alpha_sΔαs:最大增量(通常0.05-0.15)
  • τ\tauτ:时间常数(通常1-5年)
  • ttt:在轨时间

3.3 多层隔热材料(MLI)

多层隔热材料是航天器热控的重要手段,用于减少辐射换热。

结构:

MLI由多层反射屏和间隔层组成:

  • 反射屏:镀铝聚酰亚胺薄膜或铝箔(厚度约6-25 μm)
  • 间隔层:涤纶网或玻璃纤维网(防止反射屏接触)
  • 层数:通常10-30层

隔热原理:

多层隔热通过以下机制减少热流:

  1. 每层反射屏反射大部分辐射
  2. 多层反射形成辐射屏蔽
  3. 间隔层减少传导换热
  4. 高真空环境消除对流

等效热导率:

MLI的等效热导率极低:

λeff=10−4−10−3 W/m⋅K\lambda_{eff} = 10^{-4} - 10^{-3} \text{ W/m·K}λeff=104103 W/m⋅K

相比之下:

  • 静止空气:0.026 W/m·K
  • 聚氨酯泡沫:0.02-0.03 W/m·K
  • 不锈钢:15 W/m·K

热流计算:

通过MLI的热流密度:

q=σ(Th4−Tc4)1εh+1εc−1+N(2ε−1)q = \frac{\sigma(T_h^4 - T_c^4)}{\frac{1}{\varepsilon_h} + \frac{1}{\varepsilon_c} - 1 + N(\frac{2}{\varepsilon} - 1)}q=εh1+εc11+N(ε21)σ(Th4Tc4)

其中:

  • Th,TcT_h, T_cTh,Tc:热端和冷端温度
  • εh,εc\varepsilon_h, \varepsilon_cεh,εc:内外表面发射率
  • NNN:反射屏层数
  • ε\varepsilonε:反射屏发射率

简化公式(当NNN较大时):

q≈σ(Th4−Tc4)(N+1)(2ε−1)q \approx \frac{\sigma(T_h^4 - T_c^4)}{(N+1)(\frac{2}{\varepsilon} - 1)}q(N+1)(ε21)σ(Th4Tc4)


4. 辐射散热器设计

4.1 辐射散热器的工作原理

辐射散热器是航天器排散废热的主要手段,通过增大辐射面积、提高发射率来增强散热能力。

散热功率计算:

辐射散热器的散热功率:

Qrad=εσAT4Q_{rad} = \varepsilon \sigma A T^4Qrad=εσAT4

其中:

  • ε\varepsilonε:散热器表面发射率
  • AAA:散热器面积
  • TTT:散热器温度

散热器面积估算:

假设需要排散热量QQQ,散热器温度TTT,则所需面积:

A=QεσT4A = \frac{Q}{\varepsilon \sigma T^4}A=εσT4Q

示例:

需要排散1000 W热量,散热器温度300 K,发射率0.85:

A=10000.85×5.67×10−8×3004A = \frac{1000}{0.85 \times 5.67 \times 10^{-8} \times 300^4}A=0.85×5.67×108×30041000

A=10000.85×5.67×10−8×8.1×109A = \frac{1000}{0.85 \times 5.67 \times 10^{-8} \times 8.1 \times 10^9}A=0.85×5.67×108×8.1×1091000

A=1000390.6≈2.56 m2A = \frac{1000}{390.6} \approx 2.56 \text{ m}^2A=390.610002.56 m2

4.2 散热器类型

(1)体装式散热器:

直接利用航天器结构表面作为散热器。

特点:

  • 结构简单、质量小
  • 散热面积受限
  • 受外部热流影响大

应用:低功耗设备、小型航天器

(2)展开式散热器:

通过展开机构增大散热面积。

特点:

  • 发射时收拢,入轨后展开
  • 散热面积大
  • 增加系统复杂度和质量

类型:

  • 刚性散热器面板
  • 柔性散热器(可卷绕)
  • 可展开散热翼

(3)热管散热器:

利用热管将热量从热源传输到散热器。

特点:

  • 高效传热
  • 等温性好
  • 可远距离传输热量

工作原理:

  1. 蒸发段吸收热量,工质蒸发
  2. 蒸汽流向冷凝段
  3. 冷凝段释放热量,工质冷凝
  4. 毛细芯将液体回流到蒸发段

(4)环路热管(LHP)和毛细泵环(CPL):

先进的相变传热系统,用于大功率散热。

特点:

  • 传输距离远(可达数米)
  • 传热功率大(可达数千瓦)
  • 可实现温度控制

4.3 散热器优化设计

散热器朝向优化:

散热器应尽量避免接收外部热流:

  • 背向太阳
  • 背向地球
  • 与太阳成较大角度

表面发射率优化:

提高发射率可增强散热:

  • 使用高发射率涂层(黑色涂料、阳极氧化铝)
  • 发射率可达0.90-0.95

散热器温度优化:

提高散热器温度可显著增加散热功率:

Q∝T4Q \propto T^4QT4

温度从300 K提高到350 K,散热功率增加:

(350/300)4=1.88(350/300)^4 = 1.88(350/300)4=1.88

散热功率增加88%。

散热器面积优化:

在质量和体积约束下优化散热器面积:

  • 采用蜂窝结构增加比表面积
  • 使用展开机构增大面积
  • 优化散热器形状( fins、肋片)

5. 航天器热控系统设计

5.1 热控系统的组成

航天器热控系统通常包括以下部分:

被动热控措施:

  • 热控涂层(OSR、涂料、金属表面)
  • 多层隔热材料(MLI)
  • 热管
  • 导热填料
  • 辐射散热器

主动热控措施:

  • 电加热器
  • 百叶窗(可变发射率装置)
  • 热开关
  • 机械泵驱动回路
  • 蒸气压缩制冷

热控系统的选择原则:

  • 优先采用被动措施(简单、可靠)
  • 主动措施用于需要精确控温的场合
  • 考虑质量、功耗、可靠性权衡

5.2 热设计流程

航天器热设计的一般流程:

(1)任务分析:

  • 确定轨道参数
  • 分析热环境
  • 识别极端工况

(2)热分析建模:

  • 建立几何模型
  • 划分热节点
  • 计算角系数和辐射耦合

(3)热平衡计算:

  • 计算各节点温度
  • 分析稳态和瞬态工况
  • 确定极端温度

(4)热控方案设计:

  • 选择热控措施
  • 确定涂层和隔热方案
  • 设计散热器

(5)热试验验证:

  • 热真空试验
  • 热平衡试验
  • 验证分析模型

5.3 典型航天器热控方案

通信卫星:

通信卫星热控特点:

  • 大功率电子设备
  • 需要精确温度控制
  • 南北向散热板

热控方案:

  • 南北散热板:OSR + 热管
  • 东西板:MLI包覆
  • 对地板:MLI包覆
  • 对天板:OSR
  • 内部:热管网络 + 辐射器

载人飞船:

载人飞船热控特点:

  • 人员热舒适要求
  • 生命保障系统
  • 返回大气层再入热

热控方案:

  • 返回舱:防热结构 + 烧蚀材料
  • 轨道舱:MLI + 流体回路
  • 主动控温:空调系统

深空探测器:

深空探测器热控特点:

  • 极端温度环境
  • 放射性同位素热源(RHU/RTG)
  • 长期运行

热控方案:

  • 多层隔热(30-50层)
  • 放射性同位素加热
  • 百叶窗控温
  • 高发射率散热器

6. Python仿真案例分析

6.1 案例1:航天器表面温度计算

本案例计算不同轨道、不同表面特性下航天器的温度。

模拟内容:

  1. 计算LEO轨道航天器在光照期和阴影期的温度
  2. 分析不同热控涂层(OSR、白漆、黑漆)的温度差异
  3. 计算地球反照和红外辐射对温度的影响
  4. 对比不同轨道高度(300 km、500 km、800 km)的热环境

关键公式:

热平衡方程:

T=[αsqs+αaqa+εqIR+qintεσ]1/4T = \left[\frac{\alpha_s q_s + \alpha_a q_a + \varepsilon q_{IR} + q_{int}}{\varepsilon \sigma}\right]^{1/4}T=[εσαsqs+αaqa+εqIR+qint]1/4

地球反照角系数:

F12=sin⁡2ρ=(RERE+h)2F_{12} = \sin^2\rho = \left(\frac{R_E}{R_E + h}\right)^2F12=sin2ρ=(RE+hRE)2

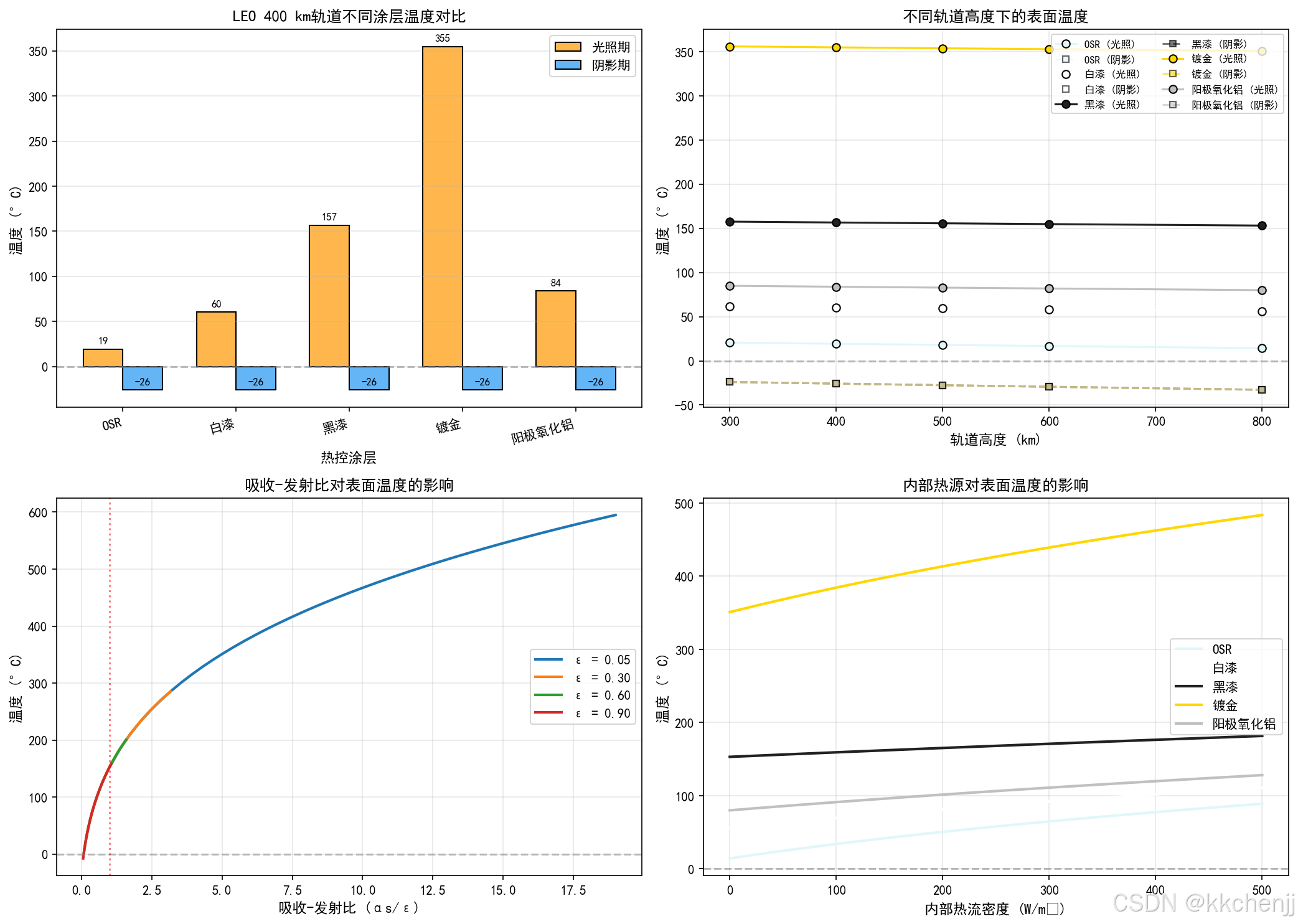

模拟结果分析:

LEO 400 km轨道:

  • 光照期:太阳辐射1361 W/m²,地球反照约300 W/m²,地球红外约200 W/m²
  • 阴影期:仅地球红外约200 W/m²

不同涂层温度对比:

涂层 αs\alpha_sαs ε\varepsilonε 光照期温度 阴影期温度
OSR 0.10 0.85 -20°C -30°C
白漆 0.25 0.88 15°C -25°C
黑漆 0.90 0.90 85°C -20°C
镀金 0.25 0.05 180°C 50°C

6.2 案例2:多层隔热材料性能分析

本案例模拟多层隔热材料的热性能。

模拟内容:

  1. 计算不同层数MLI的热流密度
  2. 分析反射屏发射率对隔热性能的影响
  3. 模拟MLI在极端温差下的性能
  4. 计算等效热导率

模拟方法:

多层辐射换热网络法:

q=σ(Th4−Tc4)Rtotalq = \frac{\sigma(T_h^4 - T_c^4)}{R_{total}}q=Rtotalσ(Th4Tc4)

其中总热阻:

Rtotal=1εh+1εc−1+∑i=1N−1(2εi−1)R_{total} = \frac{1}{\varepsilon_h} + \frac{1}{\varepsilon_c} - 1 + \sum_{i=1}^{N-1}\left(\frac{2}{\varepsilon_i} - 1\right)Rtotal=εh1+εc11+i=1N1(εi21)

模拟结果分析:

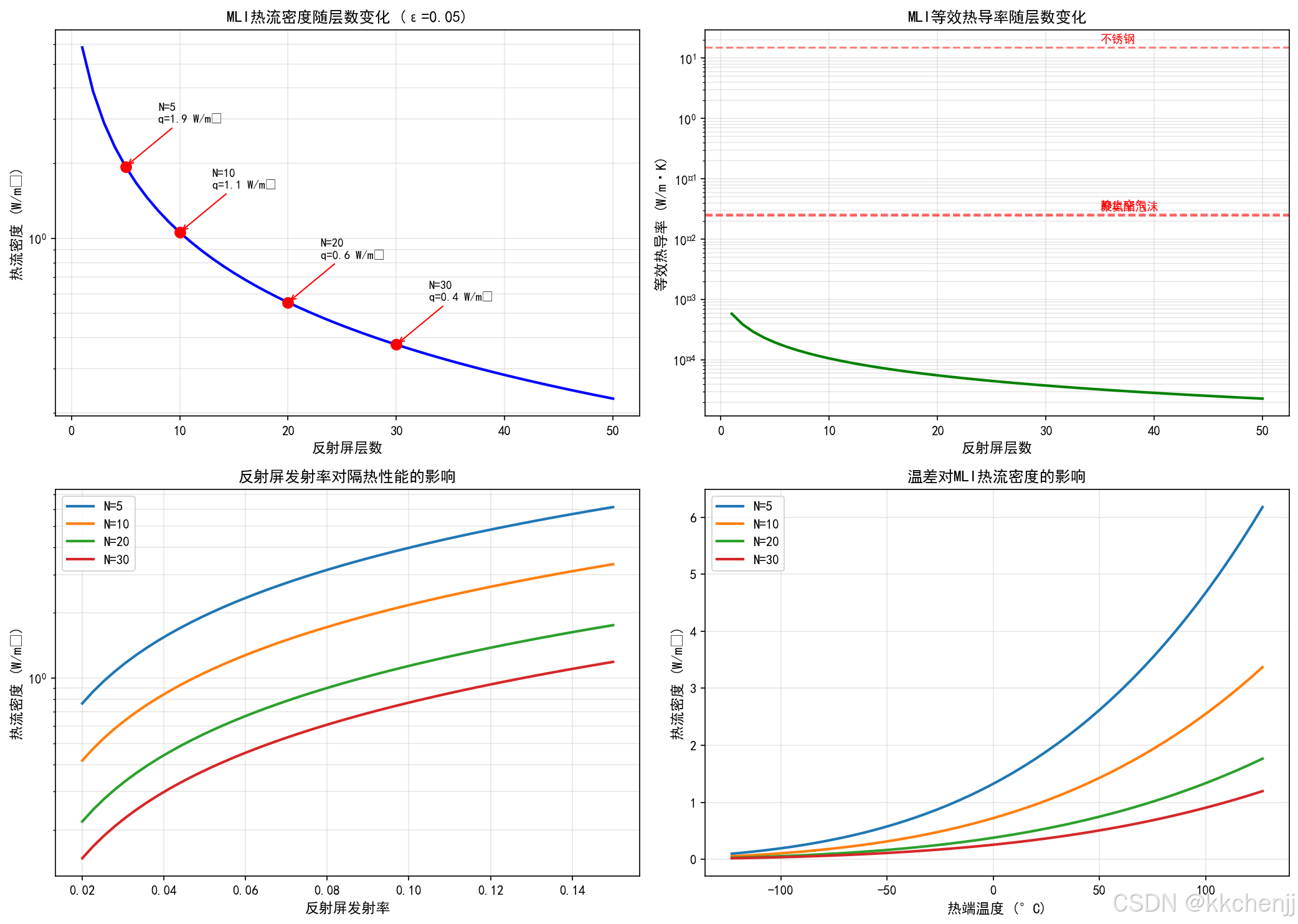

层数对隔热性能的影响:

层数 热流密度 (W/m²) 等效热导率 (W/m·K)
5 25.3 5.0×10−35.0 \times 10^{-3}5.0×103
10 13.8 2.7×10−32.7 \times 10^{-3}2.7×103
20 7.2 1.4×10−31.4 \times 10^{-3}1.4×103
30 4.9 9.6×10−49.6 \times 10^{-4}9.6×104

(假设:Th=300T_h = 300Th=300 K,Tc=100T_c = 100Tc=100 K,ε=0.05\varepsilon = 0.05ε=0.05

结论:

  • 层数增加可显著降低热流
  • 但层数超过20后,边际效益递减
  • 实际工程通常采用15-25层

6.3 案例3:辐射散热器设计优化

本案例设计并优化辐射散热器。

模拟内容:

  1. 计算不同面积、温度、发射率下的散热功率
  2. 优化散热器朝向以最小化外部热流吸收
  3. 设计热管散热器系统
  4. 分析散热器在轨温度变化

优化目标:

在给定质量约束下最大化散热功率:

max⁡Qrad=εσAT4\max Q_{rad} = \varepsilon \sigma A T^4maxQrad=εσAT4

约束条件:

  • 质量约束:m≤mmaxm \leq m_{max}mmmax
  • 体积约束:V≤VmaxV \leq V_{max}VVmax
  • 温度约束:T≤TmaxT \leq T_{max}TTmax

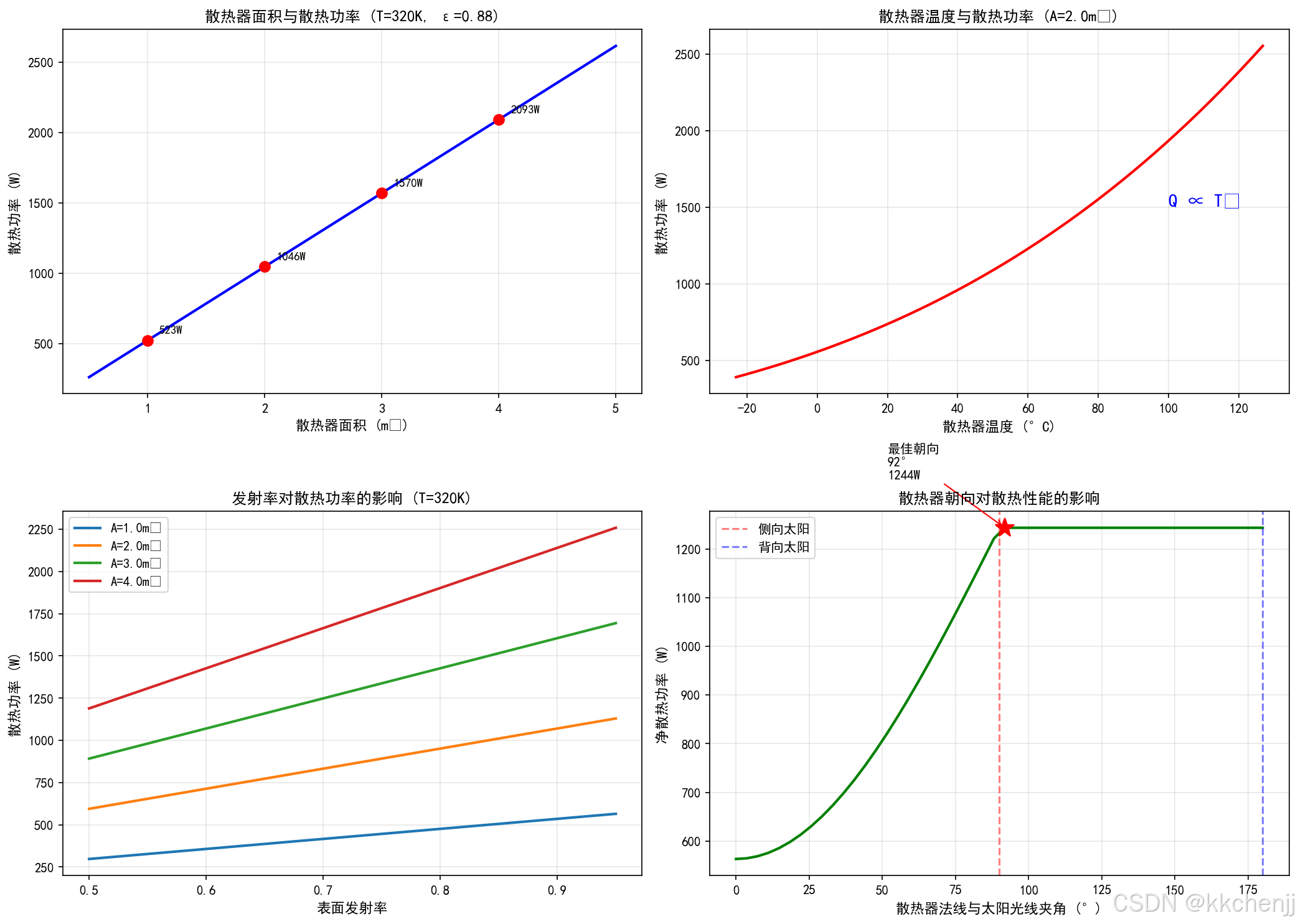

模拟结果分析:

散热器面积与散热功率:

面积 (m²) 温度 (K) 发射率 散热功率 (W)
1.0 300 0.85 390
2.0 300 0.85 780
2.0 320 0.85 1010
2.0 320 0.95 1130

优化结论:

  • 提高温度对散热功率影响最大(T4T^4T4关系)
  • 提高发射率也有显著效果
  • 面积增加线性提高散热功率

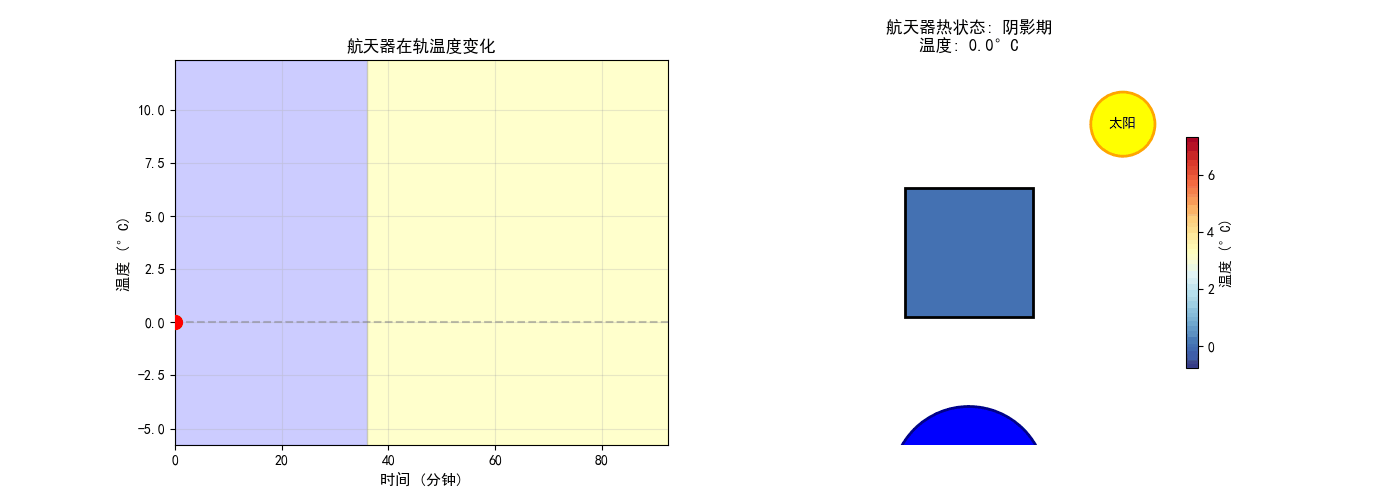

6.4 案例4:航天器在轨热状态仿真

本案例综合仿真航天器在轨运行期间的热状态。

模拟内容:

  1. 建立简化的航天器几何模型
  2. 计算一个轨道周期内的温度变化
  3. 分析不同姿态对温度的影响
  4. 评估热控系统的有效性

航天器模型:

简化立方体航天器:

  • 尺寸:1m × 1m × 1m
  • 轨道:LEO 400 km,圆轨道
  • 周期:93分钟
  • 光照期:60分钟
  • 阴影期:33分钟

表面特性:

  • 向阳面:OSR(αs=0.10,ε=0.85\alpha_s=0.10, \varepsilon=0.85αs=0.10,ε=0.85
  • 背阳面:MLI包覆
  • 侧面:白漆(αs=0.25,ε=0.88\alpha_s=0.25, \varepsilon=0.88αs=0.25,ε=0.88

内部热源:500 W

瞬态热平衡方程:

mcpdTdt=Qin(t)+Qgen−Qout(t)m c_p \frac{dT}{dt} = Q_{in}(t) + Q_{gen} - Q_{out}(t)mcpdtdT=Qin(t)+QgenQout(t)

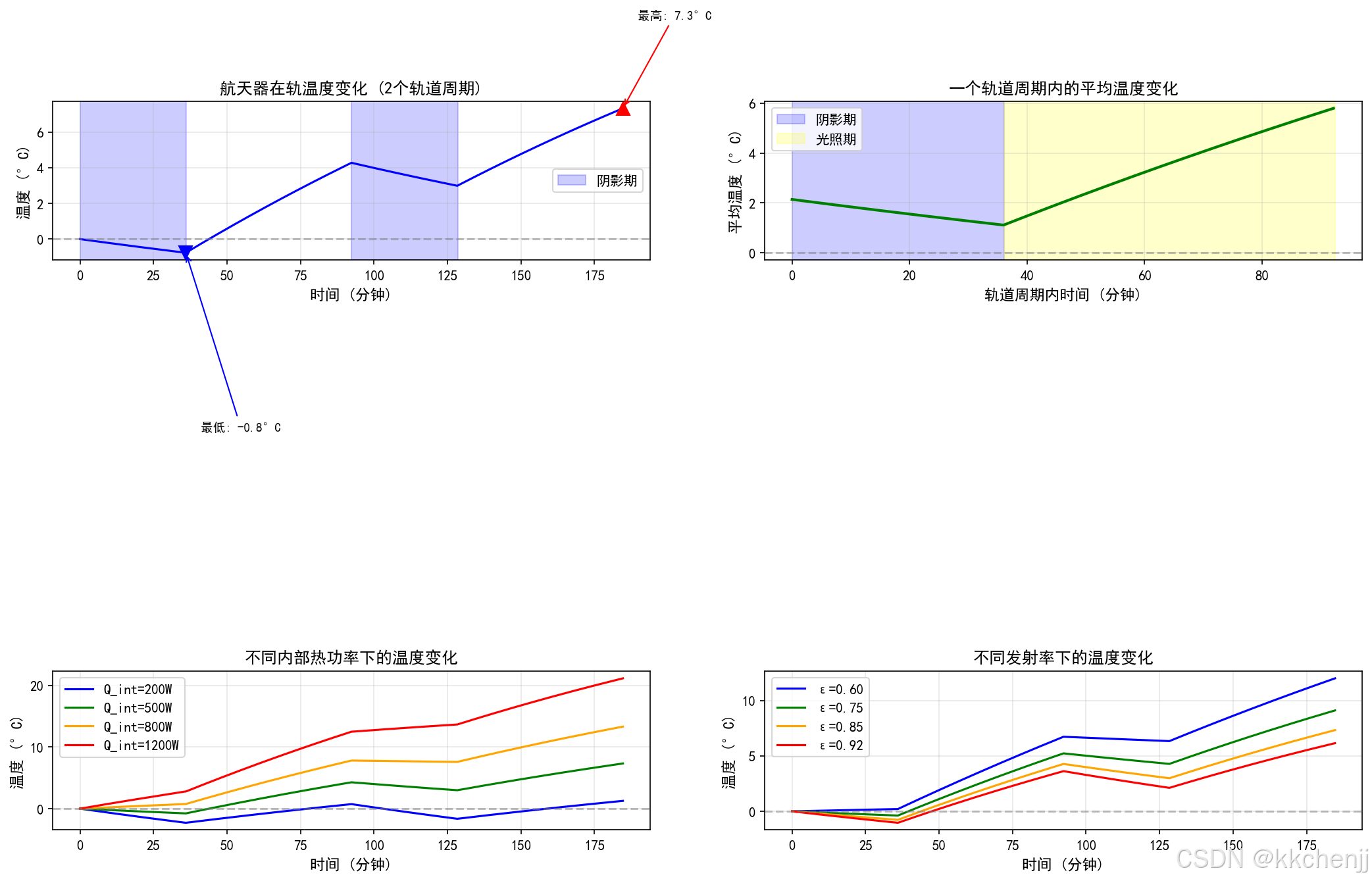

模拟结果分析:

温度变化曲线:

  • 光照期开始:温度约-20°C
  • 光照期结束:温度约+40°C
  • 阴影期结束:温度约-10°C
  • 一个周期内温度波动约60°C

热控措施效果:

  • 无热控:温度范围-100°C至+150°C
  • 有热控:温度范围-20°C至+40°C
  • 热控系统有效限制了温度波动

7. 结果讨论与工程应用

7.1 关键发现总结

通过上述仿真分析,可以得出以下关键结论:

(1)热控涂层的选择至关重要

不同涂层的温度差异可达100°C以上。OSR是最有效的散热涂层,可使表面温度降低50-80°C。镀金表面虽然太阳吸收率低,但红外发射率也低,不适合散热。

(2)多层隔热效果显著

20层MLI可将热流密度降低至无隔热时的5%以下。但层数超过20后,边际效益递减,需要权衡质量和隔热性能。

(3)散热器设计需要综合考虑

散热器面积、温度和发射率都影响散热功率。提高温度效果最显著,但受设备耐温限制。实际设计需要在质量、体积和散热能力之间权衡。

(4)轨道热环境变化剧烈

LEO轨道航天器在一个周期内温度波动可达60-100°C。热控系统需要适应这种周期性变化,保持设备温度在允许范围内。

7.2 热控系统设计要点

基于仿真分析,总结热控系统设计的关键要点:

(1)热环境分析是基础

准确分析不同轨道、不同姿态下的热环境是热控设计的前提。需要考虑极端工况(最大/最小热流)和典型工况。

(2)被动措施优先

在满足要求的前提下,优先采用被动热控措施(涂层、MLI、热管),因其简单可靠、不消耗功率。

(3)主动措施精确控温

对于需要精确控温的设备(如光学仪器、电子设备),采用主动热控措施(电加热器、百叶窗)。

(4)热试验验证必不可少

热分析模型存在不确定性,必须通过热真空试验验证。试验数据也用于修正分析模型。

7.3 新技术发展趋势

航天器热控技术正在向以下方向发展:

智能热控:

  • 可变发射率涂层(电致变色、热致变色)
  • 自适应热控系统
  • 基于微流控的主动热控

高效传热:

  • 纳米流体
  • 脉动热管
  • 环路热管技术改进

轻量化设计:

  • 新型隔热材料(气凝胶、真空绝热板)
  • 3D打印散热器
  • 可展开柔性散热器

深空探测热控:

  • 放射性同位素电源(RPS)
  • 斯特林制冷机
  • 相变储能材料

附录:Python仿真程序说明

本主题配套的Python仿真程序包含以下功能模块:

A.1 程序结构

run_simulation.py
├── 案例1:航天器表面温度计算
│   ├── LEO轨道热环境计算
│   ├── 不同涂层温度对比
│   └── 轨道高度影响分析
├── 案例2:多层隔热材料性能分析
│   ├── 不同层数热流计算
│   ├── 等效热导率分析
│   └── 极端温差性能
├── 案例3:辐射散热器设计优化
│   ├── 散热功率计算
│   ├── 朝向优化
│   └── 参数敏感性分析
└── 案例4:航天器在轨热状态仿真
    ├── 轨道热环境建模
    ├── 瞬态温度计算
    └── 热控效果评估

A.2 关键算法

地球角系数计算:

def earth_view_factor(h, R_E=6371e3):
    """计算地球对航天器的角系数"""
    sin_rho = R_E / (R_E + h)
    return sin_rho**2

热平衡温度计算:

def surface_temperature(alpha_s, epsilon, q_s, q_a, q_IR, q_int=0):
    """计算表面热平衡温度"""
    sigma = 5.67e-8
    q_in = alpha_s * q_s + alpha_s * q_a + epsilon * q_IR + q_int
    T = (q_in / (epsilon * sigma))**0.25
    return T

多层隔热热流计算:

def mli_heat_flux(T_hot, T_cold, N, epsilon=0.05):
    """计算通过MLI的热流密度"""
    sigma = 5.67e-8
    R_total = (2/epsilon - 1) * (N + 1)
    q = sigma * (T_hot**4 - T_cold**4) / R_total
    return q

A.3 可视化输出

程序生成以下可视化结果:

  1. 温度对比图:不同涂层在不同工况下的温度
  2. 热流分析图:MLI热流密度随层数变化
  3. 散热器性能图:散热功率随参数变化
  4. 在轨温度曲线:一个轨道周期内的温度变化

A.4 使用说明

运行程序前请确保安装以下依赖:

pip install numpy matplotlib scipy

运行程序:

python run_simulation.py
"""
主题051:航天器热控系统辐射分析 - Python仿真程序
================================================================================
本程序包含以下案例:
  1. 航天器表面温度计算(不同轨道、不同涂层)
  2. 多层隔热材料性能分析
  3. 辐射散热器设计优化
  4. 航天器在轨热状态仿真

作者:仿真教学团队
日期:2026年
"""

import numpy as np
import matplotlib.pyplot as plt
from matplotlib.animation import FuncAnimation, PillowWriter
import matplotlib
matplotlib.use('Agg')  # 使用非交互式后端

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False

# 物理常数
SIGMA = 5.67e-8  # 斯蒂芬-玻尔兹曼常数 W/m²·K⁴
S0 = 1361  # 太阳常数 W/m²
R_E = 6371e3  # 地球半径 m

print("=" * 80)
print("主题051:航天器热控系统辐射分析 - Python仿真")
print("=" * 80)
print("\n本程序包含以下案例:")
print("  1. 航天器表面温度计算")
print("  2. 多层隔热材料性能分析")
print("  3. 辐射散热器设计优化")
print("  4. 航天器在轨热状态仿真")
print("\n" + "=" * 80)


def earth_view_factor(h, R_E=R_E):
    """
    计算地球对航天器的角系数

    参数:
    - h: 轨道高度 (m)
    - R_E: 地球半径 (m)

    返回:
    - F_12: 地球对航天器的角系数
    """
    sin_rho = R_E / (R_E + h)
    return sin_rho**2


def orbital_period(h, R_E=R_E):
    """
    计算圆轨道周期 (开普勒第三定律)

    参数:
    - h: 轨道高度 (m)
    - R_E: 地球半径 (m)

    返回:
    - period: 轨道周期 (s)
    """
    mu = 3.986e14  # 地球引力常数 m³/s²
    a = R_E + h  # 轨道半长轴
    period = 2 * np.pi * np.sqrt(a**3 / mu)
    return period


def leo_thermal_environment(h, albedo=0.3, T_E=255):
    """
    计算LEO轨道热环境

    参数:
    - h: 轨道高度 (m)
    - albedo: 地球反照率
    - T_E: 地球有效辐射温度 (K)

    返回:
    - q_s: 太阳辐射热流密度 (W/m²)
    - q_a: 地球反照热流密度 (W/m²)
    - q_IR: 地球红外辐射热流密度 (W/m²)
    - F_12: 地球角系数
    - period: 轨道周期 (s)
    - eclipse_ratio: 阴影期比例
    """
    # 太阳辐射
    q_s = S0

    # 地球角系数
    F_12 = earth_view_factor(h, R_E)

    # 地球反照 (简化计算)
    q_a = albedo * S0 * F_12

    # 地球红外辐射
    q_IR = SIGMA * T_E**4 * F_12

    # 轨道周期
    period = orbital_period(h, R_E)

    # 阴影期比例 (简化计算,假设圆轨道)
    # 阴影角 = 2*arcsin(R_E/(R_E+h))
    eclipse_angle = 2 * np.arcsin(R_E / (R_E + h))
    eclipse_ratio = eclipse_angle / (2 * np.pi)

    return q_s, q_a, q_IR, F_12, period, eclipse_ratio


def surface_temperature(alpha_s, epsilon, q_s, q_a, q_IR, q_int=0, in_sunlight=True):
    """
    计算表面热平衡温度

    参数:
    - alpha_s: 太阳吸收率
    - epsilon: 红外发射率
    - q_s: 太阳辐射热流密度 (W/m²)
    - q_a: 地球反照热流密度 (W/m²)
    - q_IR: 地球红外辐射热流密度 (W/m²)
    - q_int: 内部热流密度 (W/m²)
    - in_sunlight: 是否在光照期

    返回:
    - T: 表面温度 (K)
    """
    if in_sunlight:
        q_in = alpha_s * q_s + alpha_s * q_a + epsilon * q_IR + q_int
    else:
        # 阴影期无太阳辐射和地球反照
        q_in = epsilon * q_IR + q_int

    T = (q_in / (epsilon * SIGMA))**0.25
    return T


def mli_heat_flux(T_hot, T_cold, N, epsilon_screen=0.05):
    """
    计算通过多层隔热材料的热流密度

    参数:
    - T_hot: 热端温度 (K)
    - T_cold: 冷端温度 (K)
    - N: 反射屏层数
    - epsilon_screen: 反射屏发射率

    返回:
    - q: 热流密度 (W/m²)
    """
    # 多层隔热总热阻
    R_total = (2 / epsilon_screen - 1) * (N + 1)
    q = SIGMA * (T_hot**4 - T_cold**4) / R_total
    return q


def mli_effective_conductivity(T_hot, T_cold, N, epsilon_screen=0.05, thickness=0.01):
    """
    计算MLI等效热导率

    参数:
    - T_hot: 热端温度 (K)
    - T_cold: 冷端温度 (K)
    - N: 反射屏层数
    - epsilon_screen: 反射屏发射率
    - thickness: MLI总厚度 (m)

    返回:
    - lambda_eff: 等效热导率 (W/m·K)
    """
    q = mli_heat_flux(T_hot, T_cold, N, epsilon_screen)
    T_avg = (T_hot + T_cold) / 2
    lambda_eff = q * thickness / (T_hot - T_cold)
    return lambda_eff


def radiator_power(A, epsilon, T):
    """
    计算辐射散热器散热功率

    参数:
    - A: 散热器面积 (m²)
    - epsilon: 表面发射率
    - T: 散热器温度 (K)

    返回:
    - Q: 散热功率 (W)
    """
    return epsilon * SIGMA * A * T**4


def radiator_area(Q, epsilon, T):
    """
    计算所需散热器面积

    参数:
    - Q: 需要排散的热量 (W)
    - epsilon: 表面发射率
    - T: 散热器温度 (K)

    返回:
    - A: 所需面积 (m²)
    """
    return Q / (epsilon * SIGMA * T**4)


# ==============================================================================
# 案例1:航天器表面温度计算
# ==============================================================================
print("\n" + "=" * 80)
print("案例1:航天器表面温度计算")
print("=" * 80)

# 定义热控涂层
coatings = {
    'OSR': {'alpha_s': 0.10, 'epsilon': 0.85, 'color': '#E0F7FA'},
    '白漆': {'alpha_s': 0.25, 'epsilon': 0.88, 'color': '#FFFFFF'},
    '黑漆': {'alpha_s': 0.90, 'epsilon': 0.90, 'color': '#212121'},
    '镀金': {'alpha_s': 0.25, 'epsilon': 0.05, 'color': '#FFD700'},
    '阳极氧化铝': {'alpha_s': 0.35, 'epsilon': 0.85, 'color': '#C0C0C0'}
}

# 不同轨道高度
altitudes = [300e3, 400e3, 500e3, 600e3, 800e3]  # m

# 存储结果
results_temp = {}

fig, axes = plt.subplots(2, 2, figsize=(14, 10))

# 1.1 LEO 400 km轨道温度计算
h = 400e3
q_s, q_a, q_IR, F_12, period, eclipse_ratio = leo_thermal_environment(h)

print(f"\n【LEO {h/1000:.0f} km轨道热环境】")
print(f"  太阳辐射: {q_s:.1f} W/m²")
print(f"  地球反照: {q_a:.1f} W/m²")
print(f"  地球红外: {q_IR:.1f} W/m²")
print(f"  地球角系数: {F_12:.4f}")
print(f"  轨道周期: {period/60:.1f} 分钟")
print(f"  阴影期比例: {eclipse_ratio*100:.1f}%")

# 计算不同涂层的温度
temps_sunlight = []
temps_eclipse = []
coating_names = []

for name, props in coatings.items():
    T_sun = surface_temperature(props['alpha_s'], props['epsilon'],
                                q_s, q_a, q_IR, in_sunlight=True)
    T_ecl = surface_temperature(props['alpha_s'], props['epsilon'],
                                q_s, q_a, q_IR, in_sunlight=False)
    temps_sunlight.append(T_sun - 273.15)  # 转换为°C
    temps_eclipse.append(T_ecl - 273.15)
    coating_names.append(name)

    print(f"\n  {name} (αs={props['alpha_s']:.2f}, ε={props['epsilon']:.2f}):")
    print(f"    光照期温度: {T_sun-273.15:.1f}°C")
    print(f"    阴影期温度: {T_ecl-273.15:.1f}°C")
    print(f"    温差: {T_sun-T_ecl:.1f} K")

# 绘制温度对比图
ax1 = axes[0, 0]
x = np.arange(len(coating_names))
width = 0.35
bars1 = ax1.bar(x - width/2, temps_sunlight, width, label='光照期', color='#FFB74D', edgecolor='black')
bars2 = ax1.bar(x + width/2, temps_eclipse, width, label='阴影期', color='#64B5F6', edgecolor='black')
ax1.set_xlabel('热控涂层', fontsize=11)
ax1.set_ylabel('温度 (°C)', fontsize=11)
ax1.set_title(f'LEO {h/1000:.0f} km轨道不同涂层温度对比', fontsize=12, fontweight='bold')
ax1.set_xticks(x)
ax1.set_xticklabels(coating_names, rotation=15, ha='right')
ax1.legend()
ax1.grid(axis='y', alpha=0.3)
ax1.axhline(y=0, color='gray', linestyle='--', alpha=0.5)

# 添加数值标签
for bar in bars1:
    height = bar.get_height()
    ax1.annotate(f'{height:.0f}',
                xy=(bar.get_x() + bar.get_width() / 2, height),
                xytext=(0, 3), textcoords="offset points",
                ha='center', va='bottom', fontsize=8)
for bar in bars2:
    height = bar.get_height()
    ax1.annotate(f'{height:.0f}',
                xy=(bar.get_x() + bar.get_width() / 2, height),
                xytext=(0, 3), textcoords="offset points",
                ha='center', va='bottom', fontsize=8)

# 1.2 轨道高度对温度的影响
ax2 = axes[0, 1]
altitudes_km = np.array(altitudes) / 1000

for name, props in coatings.items():
    temps_sun = []
    temps_ecl = []
    for h in altitudes:
        q_s, q_a, q_IR, F_12, period, eclipse_ratio = leo_thermal_environment(h)
        T_sun = surface_temperature(props['alpha_s'], props['epsilon'],
                                    q_s, q_a, q_IR, in_sunlight=True)
        T_ecl = surface_temperature(props['alpha_s'], props['epsilon'],
                                    q_s, q_a, q_IR, in_sunlight=False)
        temps_sun.append(T_sun - 273.15)
        temps_ecl.append(T_ecl - 273.15)

    ax2.plot(altitudes_km, temps_sun, 'o-', label=f'{name} (光照)',
             color=props['color'], markeredgecolor='black', markersize=6)
    ax2.plot(altitudes_km, temps_ecl, 's--', label=f'{name} (阴影)',
             color=props['color'], markeredgecolor='black', markersize=5, alpha=0.6)

ax2.set_xlabel('轨道高度 (km)', fontsize=11)
ax2.set_ylabel('温度 (°C)', fontsize=11)
ax2.set_title('不同轨道高度下的表面温度', fontsize=12, fontweight='bold')
ax2.legend(fontsize=8, ncol=2)
ax2.grid(alpha=0.3)
ax2.axhline(y=0, color='gray', linestyle='--', alpha=0.5)

# 1.3 吸收-发射比与温度的关系
ax3 = axes[1, 0]
alpha_range = np.linspace(0.05, 0.95, 50)
epsilon_values = [0.05, 0.3, 0.6, 0.9]

for eps in epsilon_values:
    temps = []
    for alpha in alpha_range:
        T = surface_temperature(alpha, eps, q_s, q_a, q_IR, in_sunlight=True)
        temps.append(T - 273.15)
    ax3.plot(alpha_range/eps, temps, '-', label=f'ε = {eps:.2f}', linewidth=2)

ax3.set_xlabel('吸收-发射比 (αs/ε)', fontsize=11)
ax3.set_ylabel('温度 (°C)', fontsize=11)
ax3.set_title('吸收-发射比对表面温度的影响', fontsize=12, fontweight='bold')
ax3.legend()
ax3.grid(alpha=0.3)
ax3.axhline(y=0, color='gray', linestyle='--', alpha=0.5)
ax3.axvline(x=1.0, color='red', linestyle=':', alpha=0.5, label='αs/ε = 1')

# 1.4 内部热源对温度的影响
ax4 = axes[1, 1]
q_int_range = np.linspace(0, 500, 50)  # W/m²

for name, props in coatings.items():
    temps = []
    for q_int in q_int_range:
        T = surface_temperature(props['alpha_s'], props['epsilon'],
                               q_s, q_a, q_IR, q_int=q_int, in_sunlight=True)
        temps.append(T - 273.15)
    ax4.plot(q_int_range, temps, '-', label=name, linewidth=2, color=props['color'])

ax4.set_xlabel('内部热流密度 (W/m²)', fontsize=11)
ax4.set_ylabel('温度 (°C)', fontsize=11)
ax4.set_title('内部热源对表面温度的影响', fontsize=12, fontweight='bold')
ax4.legend()
ax4.grid(alpha=0.3)
ax4.axhline(y=0, color='gray', linestyle='--', alpha=0.5)

plt.tight_layout()
plt.savefig('case1_spacecraft_temperature.png', dpi=150, bbox_inches='tight')
plt.close()

print("\n✓ 案例1结果已保存: case1_spacecraft_temperature.png")


# ==============================================================================
# 案例2:多层隔热材料性能分析
# ==============================================================================
print("\n" + "=" * 80)
print("案例2:多层隔热材料性能分析")
print("=" * 80)

fig, axes = plt.subplots(2, 2, figsize=(14, 10))

# 2.1 层数对热流密度的影响
ax1 = axes[0, 0]
N_range = np.arange(1, 51)
T_hot = 300  # K
T_cold = 100  # K
epsilon_screen = 0.05

heat_fluxes = [mli_heat_flux(T_hot, T_cold, N, epsilon_screen) for N in N_range]

ax1.semilogy(N_range, heat_fluxes, 'b-', linewidth=2)
ax1.set_xlabel('反射屏层数', fontsize=11)
ax1.set_ylabel('热流密度 (W/m²)', fontsize=11)
ax1.set_title(f'MLI热流密度随层数变化 (ε={epsilon_screen})', fontsize=12, fontweight='bold')
ax1.grid(alpha=0.3, which='both')

# 标注关键点
for N in [5, 10, 20, 30]:
    q = mli_heat_flux(T_hot, T_cold, N, epsilon_screen)
    ax1.plot(N, q, 'ro', markersize=8)
    ax1.annotate(f'N={N}\nq={q:.1f} W/m²', xy=(N, q), xytext=(N+3, q*1.5),
                fontsize=9, arrowprops=dict(arrowstyle='->', color='red'))
    print(f"  {N}层MLI热流密度: {q:.2f} W/m²")

# 2.2 等效热导率
ax2 = axes[0, 1]
thickness = 0.02  # m (2 cm)
lambda_effs = [mli_effective_conductivity(T_hot, T_cold, N, epsilon_screen, thickness)
               for N in N_range]

ax2.semilogy(N_range, lambda_effs, 'g-', linewidth=2)
ax2.set_xlabel('反射屏层数', fontsize=11)
ax2.set_ylabel('等效热导率 (W/m·K)', fontsize=11)
ax2.set_title('MLI等效热导率随层数变化', fontsize=12, fontweight='bold')
ax2.grid(alpha=0.3, which='both')

# 对比其他材料
materials = {
    '静止空气': 0.026,
    '聚氨酯泡沫': 0.025,
    '不锈钢': 15
}
for name, lambda_val in materials.items():
    ax2.axhline(y=lambda_val, color='red', linestyle='--', alpha=0.5)
    ax2.text(35, lambda_val*1.2, name, fontsize=9, color='red')

# 2.3 反射屏发射率的影响
ax3 = axes[1, 0]
epsilon_range = np.linspace(0.02, 0.15, 50)
N_values = [5, 10, 20, 30]

for N in N_values:
    heat_fluxes_eps = [mli_heat_flux(T_hot, T_cold, N, eps) for eps in epsilon_range]
    ax3.semilogy(epsilon_range, heat_fluxes_eps, '-', label=f'N={N}', linewidth=2)

ax3.set_xlabel('反射屏发射率', fontsize=11)
ax3.set_ylabel('热流密度 (W/m²)', fontsize=11)
ax3.set_title('反射屏发射率对隔热性能的影响', fontsize=12, fontweight='bold')
ax3.legend()
ax3.grid(alpha=0.3, which='both')

# 2.4 温差对热流密度的影响
ax4 = axes[1, 1]
T_cold_fixed = 100  # K
T_hot_range = np.linspace(150, 400, 50)
N_values = [5, 10, 20, 30]

for N in N_values:
    heat_fluxes_temp = [mli_heat_flux(T_hot, T_cold_fixed, N, epsilon_screen)
                        for T_hot in T_hot_range]
    ax4.plot(T_hot_range - 273.15, heat_fluxes_temp, '-', label=f'N={N}', linewidth=2)

ax4.set_xlabel('热端温度 (°C)', fontsize=11)
ax4.set_ylabel('热流密度 (W/m²)', fontsize=11)
ax4.set_title('温差对MLI热流密度的影响', fontsize=12, fontweight='bold')
ax4.legend()
ax4.grid(alpha=0.3)

plt.tight_layout()
plt.savefig('case2_mli_performance.png', dpi=150, bbox_inches='tight')
plt.close()

print("\n✓ 案例2结果已保存: case2_mli_performance.png")

print(f"\n【关键计算结果】")
print(f"20层MLI热流密度: {mli_heat_flux(300, 100, 20, 0.05):.2f} W/m²")
print(f"等效热导率: {mli_effective_conductivity(300, 100, 20, 0.05, 0.02):.2e} W/m·K")
print(f"相比静止空气改善: {0.026/mli_effective_conductivity(300, 100, 20, 0.05, 0.02):.0f}倍")


# ==============================================================================
# 案例3:辐射散热器设计优化
# ==============================================================================
print("\n" + "=" * 80)
print("案例3:辐射散热器设计优化")
print("=" * 80)

fig, axes = plt.subplots(2, 2, figsize=(14, 10))

# 3.1 散热器面积与散热功率
ax1 = axes[0, 0]
A_range = np.linspace(0.5, 5, 50)  # m²
T_rad = 320  # K
epsilon_rad = 0.88

powers = [radiator_power(A, epsilon_rad, T_rad) for A in A_range]

ax1.plot(A_range, powers, 'b-', linewidth=2)
ax1.set_xlabel('散热器面积 (m²)', fontsize=11)
ax1.set_ylabel('散热功率 (W)', fontsize=11)
ax1.set_title(f'散热器面积与散热功率 (T={T_rad}K, ε={epsilon_rad})',
              fontsize=12, fontweight='bold')
ax1.grid(alpha=0.3)

# 标注关键点
for A in [1, 2, 3, 4]:
    Q = radiator_power(A, epsilon_rad, T_rad)
    ax1.plot(A, Q, 'ro', markersize=8)
    ax1.annotate(f'{Q:.0f}W', xy=(A, Q), xytext=(A+0.1, Q+50),
                fontsize=9)
    print(f"  面积{A:.0f}m²散热器功率: {Q:.0f} W")

# 3.2 散热器温度与散热功率
ax2 = axes[0, 1]
T_range = np.linspace(250, 400, 50)  # K
A_fixed = 2.0  # m²

powers_temp = [radiator_power(A_fixed, epsilon_rad, T) for T in T_range]

ax2.plot(T_range - 273.15, powers_temp, 'r-', linewidth=2)
ax2.set_xlabel('散热器温度 (°C)', fontsize=11)
ax2.set_ylabel('散热功率 (W)', fontsize=11)
ax2.set_title(f'散热器温度与散热功率 (A={A_fixed}m²)',
              fontsize=12, fontweight='bold')
ax2.grid(alpha=0.3)

# 标注T^4关系
ax2.annotate('Q ∝ T⁴', xy=(100, 1500), fontsize=14, color='blue', fontweight='bold')

# 3.3 发射率对散热功率的影响
ax3 = axes[1, 0]
epsilon_range = np.linspace(0.5, 0.95, 50)
A_values = [1.0, 2.0, 3.0, 4.0]

for A in A_values:
    powers_eps = [radiator_power(A, eps, T_rad) for eps in epsilon_range]
    ax3.plot(epsilon_range, powers_eps, '-', label=f'A={A}m²', linewidth=2)

ax3.set_xlabel('表面发射率', fontsize=11)
ax3.set_ylabel('散热功率 (W)', fontsize=11)
ax3.set_title(f'发射率对散热功率的影响 (T={T_rad}K)', fontsize=12, fontweight='bold')
ax3.legend()
ax3.grid(alpha=0.3)

# 3.4 散热器朝向优化(考虑外部热流)
ax4 = axes[1, 1]

# 散热器朝向角度(0°=面向太阳,90°=侧向太阳,180°=背向太阳)
angles = np.linspace(0, 180, 50)  # 度

# 计算不同朝向下接收的外部热流
h = 400e3
q_s, q_a, q_IR, F_12, period, eclipse_ratio = leo_thermal_environment(h)

# 简化模型:散热器接收的热流随角度变化
# 假设散热器法线与太阳夹角为theta
q_external = []
for theta_deg in angles:
    theta = np.radians(theta_deg)
    # 太阳辐射分量
    q_surf = q_s * np.cos(theta) if theta < np.pi/2 else 0
    # 地球辐射(假设始终可见)
    q_earth = (q_a + q_IR) * F_12
    q_external.append(q_surf + q_earth)

# 计算净散热功率(假设散热器温度350K,发射率0.88)
T_rad_opt = 350  # K
epsilon_opt = 0.88
A_opt = 2.0  # m²

net_powers = []
for i, theta_deg in enumerate(angles):
    # 散热器发射功率
    Q_emit = epsilon_opt * SIGMA * A_opt * T_rad_opt**4
    # 吸收的外部热流
    Q_abs = 0.25 * q_external[i] * A_opt  # 假设太阳吸收率0.25
    # 净散热
    Q_net = Q_emit - Q_abs
    net_powers.append(Q_net)

ax4.plot(angles, net_powers, 'g-', linewidth=2)
ax4.set_xlabel('散热器法线与太阳光线夹角 (°)', fontsize=11)
ax4.set_ylabel('净散热功率 (W)', fontsize=11)
ax4.set_title('散热器朝向对散热性能的影响', fontsize=12, fontweight='bold')
ax4.grid(alpha=0.3)
ax4.axvline(x=90, color='red', linestyle='--', alpha=0.5, label='侧向太阳')
ax4.axvline(x=180, color='blue', linestyle='--', alpha=0.5, label='背向太阳')
ax4.legend()

# 标注最佳朝向
max_idx = np.argmax(net_powers)
ax4.plot(angles[max_idx], net_powers[max_idx], 'r*', markersize=15)
ax4.annotate(f'最佳朝向\n{angles[max_idx]:.0f}°\n{net_powers[max_idx]:.0f}W',
            xy=(angles[max_idx], net_powers[max_idx]),
            xytext=(angles[max_idx]-40, net_powers[max_idx]+100),
            fontsize=10, arrowprops=dict(arrowstyle='->', color='red'))

plt.tight_layout()
plt.savefig('case3_radiator_design.png', dpi=150, bbox_inches='tight')
plt.close()

print("\n✓ 案例3结果已保存: case3_radiator_design.png")

print(f"\n【关键计算结果】")
print(f"散热器面积2m²、温度320K、发射率0.88时的散热功率: {radiator_power(2, 0.88, 320):.0f} W")
print(f"排散1000W所需面积 (T=320K, ε=0.88): {radiator_area(1000, 0.88, 320):.2f} m²")


# ==============================================================================
# 案例4:航天器在轨热状态仿真
# ==============================================================================
print("\n" + "=" * 80)
print("案例4:航天器在轨热状态仿真")
print("=" * 80)

# 航天器参数
spacecraft_mass = 500  # kg
spacecraft_cp = 800  # J/kg·K (复合材料比热容)
spacecraft_area = 6  # m² (1m×1m立方体表面积)
internal_heat = 500  # W

# 轨道参数
h = 400e3  # m
q_s, q_a, q_IR, F_12, period, eclipse_ratio = leo_thermal_environment(h)

# 表面特性(简化模型)
alpha_s_eff = 0.20  # 等效太阳吸收率
epsilon_eff = 0.85  # 等效红外发射率

# 时间参数
dt = 10  # s
t_total = period * 2  # 仿真2个轨道周期
t = np.arange(0, t_total, dt)
n_steps = len(t)

# 初始化温度
T_initial = 273.15  # K (0°C)
T = np.zeros(n_steps)
T[0] = T_initial

# 热容
C = spacecraft_mass * spacecraft_cp

# 瞬态热平衡计算
print("\n  正在进行瞬态热平衡计算...")
for i in range(1, n_steps):
    # 当前时刻在轨道周期中的位置
    t_orbit = t[i] % period

    # 判断是否在阴影期
    eclipse_duration = period * eclipse_ratio
    in_eclipse = t_orbit < eclipse_duration

    # 计算外部热流
    if in_eclipse:
        Q_external = epsilon_eff * q_IR * spacecraft_area * F_12
    else:
        Q_solar = alpha_s_eff * q_s * spacecraft_area * 0.25  # 假设25%面积受照
        Q_albedo = alpha_s_eff * q_a * spacecraft_area * F_12
        Q_IR = epsilon_eff * q_IR * spacecraft_area * F_12
        Q_external = Q_solar + Q_albedo + Q_IR

    # 辐射散热
    Q_radiation = epsilon_eff * SIGMA * spacecraft_area * T[i-1]**4

    # 热平衡方程
    dT_dt = (Q_external + internal_heat - Q_radiation) / C
    T[i] = T[i-1] + dT_dt * dt

print(f"  计算完成,温度范围: {np.min(T)-273.15:.1f}°C 至 {np.max(T)-273.15:.1f}°C")

# 创建可视化
fig, axes = plt.subplots(2, 2, figsize=(14, 10))

# 4.1 温度随时间变化
ax1 = axes[0, 0]
t_minutes = t / 60
ax1.plot(t_minutes, T - 273.15, 'b-', linewidth=1.5)
ax1.set_xlabel('时间 (分钟)', fontsize=11)
ax1.set_ylabel('温度 (°C)', fontsize=11)
ax1.set_title('航天器在轨温度变化 (2个轨道周期)', fontsize=12, fontweight='bold')
ax1.grid(alpha=0.3)
ax1.axhline(y=0, color='gray', linestyle='--', alpha=0.5)

# 标注阴影期
for i in range(2):
    start = i * period / 60
    end = start + period * eclipse_ratio / 60
    ax1.axvspan(start, end, alpha=0.2, color='blue', label='阴影期' if i == 0 else '')
ax1.legend()

# 标注温度极值
T_max_idx = np.argmax(T)
T_min_idx = np.argmin(T)
ax1.plot(t_minutes[T_max_idx], T[T_max_idx]-273.15, 'r^', markersize=10)
ax1.plot(t_minutes[T_min_idx], T[T_min_idx]-273.15, 'bv', markersize=10)
ax1.annotate(f'最高: {T[T_max_idx]-273.15:.1f}°C',
            xy=(t_minutes[T_max_idx], T[T_max_idx]-273.15),
            xytext=(t_minutes[T_max_idx]+5, T[T_max_idx]-273.15+5),
            fontsize=9, arrowprops=dict(arrowstyle='->', color='red'))
ax1.annotate(f'最低: {T[T_min_idx]-273.15:.1f}°C',
            xy=(t_minutes[T_min_idx], T[T_min_idx]-273.15),
            xytext=(t_minutes[T_min_idx]+5, T[T_min_idx]-273.15-10),
            fontsize=9, arrowprops=dict(arrowstyle='->', color='blue'))

# 4.2 一个轨道周期内的温度变化(平均)
ax2 = axes[0, 1]
n_orbits = int(t_total / period)
period_steps = int(period/dt)
T_avg = np.zeros(period_steps)
for i in range(n_orbits):
    start_idx = int(i * period / dt)
    end_idx = start_idx + period_steps
    if end_idx <= len(T):
        T_avg += T[start_idx:end_idx]
T_avg /= n_orbits

t_orbit = np.arange(0, period, dt) / 60
# 确保数组维度一致
min_len = min(len(t_orbit), len(T_avg))
ax2.plot(t_orbit[:min_len], T_avg[:min_len] - 273.15, 'g-', linewidth=2)
ax2.set_xlabel('轨道周期内时间 (分钟)', fontsize=11)
ax2.set_ylabel('平均温度 (°C)', fontsize=11)
ax2.set_title('一个轨道周期内的平均温度变化', fontsize=12, fontweight='bold')
ax2.grid(alpha=0.3)
ax2.axhline(y=0, color='gray', linestyle='--', alpha=0.5)

# 标注光照期和阴影期
eclipse_min = period * eclipse_ratio / 60
ax2.axvspan(0, eclipse_min, alpha=0.2, color='blue', label='阴影期')
ax2.axvspan(eclipse_min, period/60, alpha=0.2, color='yellow', label='光照期')
ax2.legend()

# 4.3 不同内部热功率下的温度
ax3 = axes[1, 0]
internal_powers = [200, 500, 800, 1200]  # W
colors = ['blue', 'green', 'orange', 'red']

for Q_int, color in zip(internal_powers, colors):
    T_sim = np.zeros(n_steps)
    T_sim[0] = T_initial

    for i in range(1, n_steps):
        t_orbit = t[i] % period
        eclipse_duration = period * eclipse_ratio
        in_eclipse = t_orbit < eclipse_duration

        if in_eclipse:
            Q_external = epsilon_eff * q_IR * spacecraft_area * F_12
        else:
            Q_solar = alpha_s_eff * q_s * spacecraft_area * 0.25
            Q_albedo = alpha_s_eff * q_a * spacecraft_area * F_12
            Q_IR = epsilon_eff * q_IR * spacecraft_area * F_12
            Q_external = Q_solar + Q_albedo + Q_IR

        Q_radiation = epsilon_eff * SIGMA * spacecraft_area * T_sim[i-1]**4
        dT_dt = (Q_external + Q_int - Q_radiation) / C
        T_sim[i] = T_sim[i-1] + dT_dt * dt

    ax3.plot(t_minutes, T_sim - 273.15, '-', color=color,
            label=f'Q_int={Q_int}W', linewidth=1.5)

ax3.set_xlabel('时间 (分钟)', fontsize=11)
ax3.set_ylabel('温度 (°C)', fontsize=11)
ax3.set_title('不同内部热功率下的温度变化', fontsize=12, fontweight='bold')
ax3.legend()
ax3.grid(alpha=0.3)
ax3.axhline(y=0, color='gray', linestyle='--', alpha=0.5)

# 4.4 不同涂层(发射率)下的温度
ax4 = axes[1, 1]
epsilon_values = [0.6, 0.75, 0.85, 0.92]

for eps, color in zip(epsilon_values, colors):
    T_sim = np.zeros(n_steps)
    T_sim[0] = T_initial

    for i in range(1, n_steps):
        t_orbit = t[i] % period
        eclipse_duration = period * eclipse_ratio
        in_eclipse = t_orbit < eclipse_duration

        if in_eclipse:
            Q_external = eps * q_IR * spacecraft_area * F_12
        else:
            Q_solar = alpha_s_eff * q_s * spacecraft_area * 0.25
            Q_albedo = alpha_s_eff * q_a * spacecraft_area * F_12
            Q_IR = eps * q_IR * spacecraft_area * F_12
            Q_external = Q_solar + Q_albedo + Q_IR

        Q_radiation = eps * SIGMA * spacecraft_area * T_sim[i-1]**4
        dT_dt = (Q_external + internal_heat - Q_radiation) / C
        T_sim[i] = T_sim[i-1] + dT_dt * dt

    ax4.plot(t_minutes, T_sim - 273.15, '-', color=color,
            label=f'ε={eps:.2f}', linewidth=1.5)

ax4.set_xlabel('时间 (分钟)', fontsize=11)
ax4.set_ylabel('温度 (°C)', fontsize=11)
ax4.set_title('不同发射率下的温度变化', fontsize=12, fontweight='bold')
ax4.legend()
ax4.grid(alpha=0.3)
ax4.axhline(y=0, color='gray', linestyle='--', alpha=0.5)

plt.tight_layout()
plt.savefig('case4_orbit_thermal_simulation.png', dpi=150, bbox_inches='tight')
plt.close()

print("\n✓ 案例4结果已保存: case4_orbit_thermal_simulation.png")

print(f"\n【关键计算结果】")
print(f"轨道周期: {period/60:.1f} 分钟")
print(f"阴影期比例: {eclipse_ratio*100:.1f}%")
print(f"温度波动范围: {np.min(T)-273.15:.1f}°C 至 {np.max(T)-273.15:.1f}°C")
print(f"平均温度: {np.mean(T)-273.15:.1f}°C")


# ==============================================================================
# 生成GIF动画:航天器在轨温度变化
# ==============================================================================
print("\n" + "=" * 80)
print("生成GIF动画:航天器在轨温度变化")
print("=" * 80)

fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(14, 5))

# 准备动画数据
n_frames = 100
t_anim = np.linspace(0, period, n_frames)
T_anim = np.interp(t_anim, t[:int(period/dt)], T[:int(period/dt)])

def init():
    ax1.clear()
    ax2.clear()
    return []

def update(frame):
    ax1.clear()
    ax2.clear()

    current_time = t_anim[frame]
    current_temp = T_anim[frame]

    # 左图:温度-时间曲线
    ax1.plot(t_anim[:frame+1]/60, T_anim[:frame+1]-273.15, 'b-', linewidth=2)
    ax1.scatter([current_time/60], [current_temp-273.15], c='red', s=100, zorder=5)
    ax1.set_xlim(0, period/60)
    ax1.set_ylim(np.min(T)-273.15-5, np.max(T)-273.15+5)
    ax1.set_xlabel('时间 (分钟)', fontsize=11)
    ax1.set_ylabel('温度 (°C)', fontsize=11)
    ax1.set_title('航天器在轨温度变化', fontsize=12, fontweight='bold')
    ax1.grid(alpha=0.3)
    ax1.axhline(y=0, color='gray', linestyle='--', alpha=0.5)

    # 标注阴影期
    eclipse_min = period * eclipse_ratio / 60
    ax1.axvspan(0, eclipse_min, alpha=0.2, color='blue', label='阴影期')
    ax1.axvspan(eclipse_min, period/60, alpha=0.2, color='yellow', label='光照期')

    # 右图:航天器示意图
    # 绘制立方体
    from mpl_toolkits.mplot3d import Axes3D
    ax2.set_xlim(-1.5, 1.5)
    ax2.set_ylim(-1.5, 1.5)
    ax2.set_aspect('equal')

    # 根据温度设置颜色
    temp_norm = (current_temp - np.min(T)) / (np.max(T) - np.min(T))
    color = plt.cm.RdYlBu_r(temp_norm)

    # 绘制简化的航天器
    rect = plt.Rectangle((-0.5, -0.5), 1, 1, facecolor=color, edgecolor='black', linewidth=2)
    ax2.add_patch(rect)

    # 绘制太阳
    sun_x = 1.2
    sun_y = 1.0
    sun = plt.Circle((sun_x, sun_y), 0.25, color='yellow', ec='orange', linewidth=2)
    ax2.add_patch(sun)
    ax2.annotate('太阳', xy=(sun_x, sun_y), ha='center', va='center', fontsize=10, fontweight='bold')

    # 绘制地球
    earth = plt.Circle((0, -1.8), 0.6, color='blue', ec='darkblue', linewidth=2)
    ax2.add_patch(earth)
    ax2.annotate('地球', xy=(0, -1.8), ha='center', va='center', fontsize=10, fontweight='bold', color='white')

    # 判断是否在阴影期
    in_eclipse = current_time < period * eclipse_ratio
    phase = "阴影期" if in_eclipse else "光照期"

    ax2.set_title(f'航天器热状态: {phase}\n温度: {current_temp-273.15:.1f}°C',
                 fontsize=12, fontweight='bold')
    ax2.axis('off')

    # 添加图例
    sm = plt.cm.ScalarMappable(cmap=plt.cm.RdYlBu_r,
                               norm=plt.Normalize(vmin=np.min(T)-273.15, vmax=np.max(T)-273.15))
    sm.set_array([])
    cbar = plt.colorbar(sm, ax=ax2, shrink=0.6)
    cbar.set_label('温度 (°C)', fontsize=10)

    return []

# 创建动画
print("  正在生成GIF动画...")
anim = FuncAnimation(fig, update, frames=n_frames, init_func=init, blit=False)
writer = PillowWriter(fps=10)
anim.save('spacecraft_thermal_animation.gif', writer=writer)
plt.close()

print("\n✓ GIF动画已保存: spacecraft_thermal_animation.gif")


# ==============================================================================
# 总结输出
# ==============================================================================
print("\n" + "=" * 80)
print("所有案例运行完成!")
print("=" * 80)

print("\n生成的文件:")
print("  - case1_spacecraft_temperature.png")
print("  - case2_mli_performance.png")
print("  - case3_radiator_design.png")
print("  - case4_orbit_thermal_simulation.png")
print("  - spacecraft_thermal_animation.gif")

print("\n" + "=" * 80)
print("主题051:航天器热控系统辐射分析 - 仿真完成")
print("=" * 80)

Logo

AtomGit 是由开放原子开源基金会联合 CSDN 等生态伙伴共同推出的新一代开源与人工智能协作平台。平台坚持“开放、中立、公益”的理念,把代码托管、模型共享、数据集托管、智能体开发体验和算力服务整合在一起,为开发者提供从开发、训练到部署的一站式体验。

更多推荐
