💥第一部分——内容介绍

基于SMC滑模控制、扩张状态观测器ESO+三矢量调制有限控制集模型预测电流控制的永磁同步电机TV-FCS-MPCC仿真研究

摘要

永磁同步电机（PMSM）凭借其功率密度高、运行效率高、转矩响应快等优势，广泛应用于工业伺服、新能源汽车、精密控制等领域。然而，永磁同步电机驱动系统是一个多变量、强耦合的非线性系统，易受电机参数摄动、外部负载扰动等因素影响，导致转速跟踪精度下降、q轴电流纹波增大、转矩脉动加剧，难以满足高精度控制需求。针对上述问题，本文提出一种转速环滑模控制（SMC）与带扩张状态观测器（ESO）的三矢量调制有限控制集模型预测电流控制（TV-FCS-MPCC）相结合的复合控制策略，通过仿真实验验证该策略的有效性。仿真以转速环SMC滑模控制为外环，带ESO的三矢量鲁棒电流预测控制为内环，重点改善转速环动态响应、q轴电流跟踪性能和电机转矩脉动，同时提升系统的扰动抑制能力。研究结果表明，所提复合控制策略相比传统控制策略，转速跟踪误差更小、q轴电流纹波更平缓、转矩脉动显著降低，且在参数摄动和外部负载扰动下仍能保持良好的控制性能，验证了该控制策略的优越性和鲁棒性。关键词：永磁同步电机；滑模控制；扩张状态观测器；三矢量调制；有限控制集模型预测电流控制；扰动抑制

1 引言

随着工业自动化水平的不断提升，对永磁同步电机驱动系统的控制精度、动态响应速度和抗扰动能力提出了更高要求。传统的PI控制策略结构简单、易于实现，但对系统非线性和外部扰动的适应性较差，在高精度控制场景中，难以解决转速波动、电流纹波和转矩脉动等问题，限制了永磁同步电机的应用范围。

滑模控制（SMC）作为一种非线性控制方法，具有结构简单、响应速度快、对参数摄动和外部扰动鲁棒性强等特点，被广泛应用于永磁同步电机转速控制中，能够有效改善转速环的动态响应和抗扰动性能。但传统滑模控制存在抖振问题，虽可通过改进趋近律等方式缓解，却难以完全消除，可能影响电流和转矩的稳定性。

有限控制集模型预测电流控制（FCS-MPCC）基于逆变器的离散开关状态构建控制集，通过预测未来时刻的电流响应并优化目标函数，实现电流的快速跟踪，具有控制精度高、动态响应快等优势。传统FCS-MPCC多采用单矢量或双矢量调制方式，存在电压利用率低、电流纹波较大、转矩脉动明显等不足，难以满足高精度控制需求。三矢量调制方式通过优化分配相邻有效电压矢量和零电压矢量的作用时间，能够有效改善电流纹波和转矩脉动，提升控制精度。

扩张状态观测器（ESO）能够实时观测系统的状态变量和外部扰动，并对扰动进行补偿，有效提升系统的抗扰动能力，解决滑模控制抖振和模型预测控制对扰动敏感的问题。将ESO与三矢量调制FCS-MPCC相结合，可进一步增强电流控制的鲁棒性，改善电流跟踪性能。

基于此，本文设计一种转速环SMC滑模控制与带ESO的TV-FCS-MPCC相结合的复合控制策略，通过仿真实验研究该策略对转速环、q轴电流和转矩脉动的改善效果，验证其扰动抑制性能，为永磁同步电机高精度驱动控制提供理论参考和仿真支撑。

2 永磁同步电机复合控制策略设计

本文提出的永磁同步电机复合控制策略采用双闭环结构：外环为转速环，采用SMC滑模控制，负责稳定电机转速，快速跟踪转速参考值，抑制转速波动；内环为电流环，采用带扩张状态观测器（ESO）的三矢量调制有限控制集模型预测电流控制（TV-FCS-MPCC），负责精确跟踪q轴电流参考值（与转矩直接相关），改善电流纹波，进而抑制转矩脉动，同时通过ESO观测并补偿系统扰动，提升电流控制的鲁棒性。双闭环协同工作，实现永磁同步电机的高精度、高稳定性控制。

2.1 转速环SMC滑模控制设计

转速环采用SMC滑模控制，核心是通过设计合适的滑模面和控制律，使转速跟踪误差快速收敛至零，同时抑制外部扰动和参数摄动的影响。滑模控制的基本思想是通过控制信号的不连续切换，迫使系统状态沿着预设的滑模面运动，从而实现对参考信号的跟踪。

针对永磁同步电机转速控制的需求，设计转速滑模面，以转速参考值与实际转速的误差及其微分作为状态变量，确保转速误差能够快速收敛。在控制律设计中，引入改进趋近律，既保证系统状态快速趋近滑模面，又有效削弱滑模抖振，避免抖振对电流环和转矩控制产生不利影响。

SMC滑模控制的转速环具有较强的抗扰动能力，当系统受到外部负载变化、电机参数变化等扰动时，能够快速调整控制输出，维持转速稳定，为内环电流控制提供稳定的参考基础，同时改善转速环的动态响应速度，减少转速超调量和调节时间。

2.2 内环带ESO的TV-FCS-MPCC设计

内环电流控制采用带扩张状态观测器（ESO）的三矢量调制有限控制集模型预测电流控制，核心是通过ESO观测系统扰动，结合三矢量调制策略优化电流预测精度，改善电流跟踪性能，抑制电流纹波和转矩脉动。该算法主要包含三个关键部分，各部分协同作用，实现高精度电流控制。

2.2.1 有限控制集的构建

算法采用有限控制集模型预测控制策略，核心是构建与三相两电平逆变器开关状态完全对应的电压矢量集。三相两电平逆变器具有八种基本开关状态组合，对应生成八个离散的电压矢量，构成有限控制集，其中包括六个有效电压矢量和两个零电压矢量。

电压矢量的生成直接基于直流母线电压和不同的开关状态组合，每个开关状态对应唯一的电压矢量，无需复杂的调制过程，简化了控制逻辑。在每个控制周期内，系统会对这八个电压矢量作用下的电流动态变化进行逐一预测，通过后续的价值函数评估，选择使电流跟踪误差最小的最优电压矢量组合，确保电流能够快速跟踪参考值。这种有限控制集的设计，既兼顾了控制精度，又保证了控制的实时性，符合永磁同步电机驱动系统的控制需求。

2.2.2 三矢量调制策略

三矢量的模型预测电流控制与传统单矢量或双矢量预测控制存在本质差异，其核心优势在于通过优化矢量作用时间分配，提升电压利用率和控制精度，改善电流纹波。该算法在每个电压扇区内，选取两个相邻的有效电压矢量和一个零电压矢量，通过精确计算三个矢量的作用时间，合成所需的电压参考值。

传统单矢量调制方式在每个控制周期内仅作用一个电压矢量，难以精确跟踪电压参考值，易导致电流纹波较大；双矢量调制虽有所改善，但电压利用率和控制精度仍有提升空间。三矢量调制通过合理分配两个有效电压矢量和零电压矢量的作用时间，使合成的电压矢量更接近参考电压矢量，不仅提高了电压利用率，还通过对矢量作用时间的精确控制，有效抑制了电流纹波，实现了更平滑的电流控制效果，为改善转矩脉动奠定了基础。

2.2.3 电流预测与价值函数评估

电流预测是模型预测控制的核心环节，算法结合永磁同步电机的完整数学模型，在同步旋转坐标系下进行电流预测计算。预测过程中，充分利用电机的核心参数，包括定子电阻、交直轴电感和永磁体磁链，同时采集电机当前的运行状态信息，如定子电流、电机转速和转子位置，通过这些参数和状态信息，准确预测下一时刻的电流响应，确保预测精度。

为了实现最优电压矢量的选择，采用基于欧几里得距离的价值函数评估机制。欧几里得距离能够直观、准确地衡量预测电流与参考电流之间的差异，适用于电流跟踪误差的评估场景。具体而言，对六个电压扇区分别计算预测电流与参考电流的误差平方和开方，将其作为价值函数的评估指标，通过实时比较所有扇区的价值函数值，选择价值函数值最小的扇区作为最优扇区。

确定最优扇区后，进一步计算该扇区内两个有效电压矢量和零电压矢量的最优作用时间分配，最终根据最优矢量组合和作用时间，输出对应的参考电压和逆变器开关信号，实现电流的精确控制。同时，扩张状态观测器（ESO）实时观测系统中的内部参数摄动和外部负载扰动，将观测到的扰动值反馈至电流预测环节，对预测误差进行补偿，进一步提升电流控制的鲁棒性和跟踪精度，增强系统的扰动抑制能力。

3 仿真实验设计与结果分析

为验证本文提出的复合控制策略（转速环SMC滑模控制+带ESO的TV-FCS-MPCC）的控制效果，搭建永磁同步电机仿真模型，设置合理的仿真参数和实验场景，重点分析该策略对转速环、q轴电流、转矩脉动的改善效果，以及系统的扰动抑制性能。

3.1 仿真模型搭建与参数设置

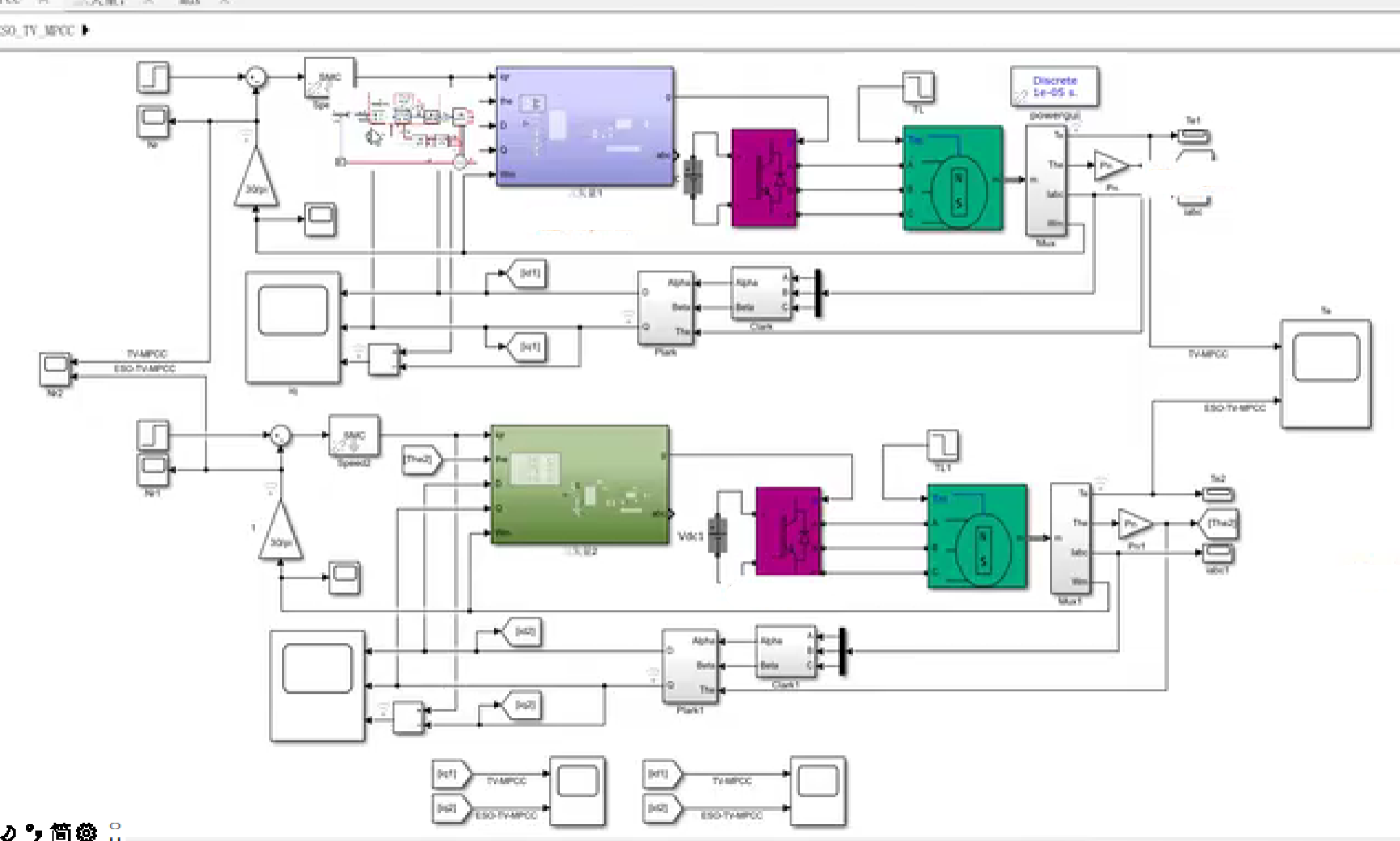

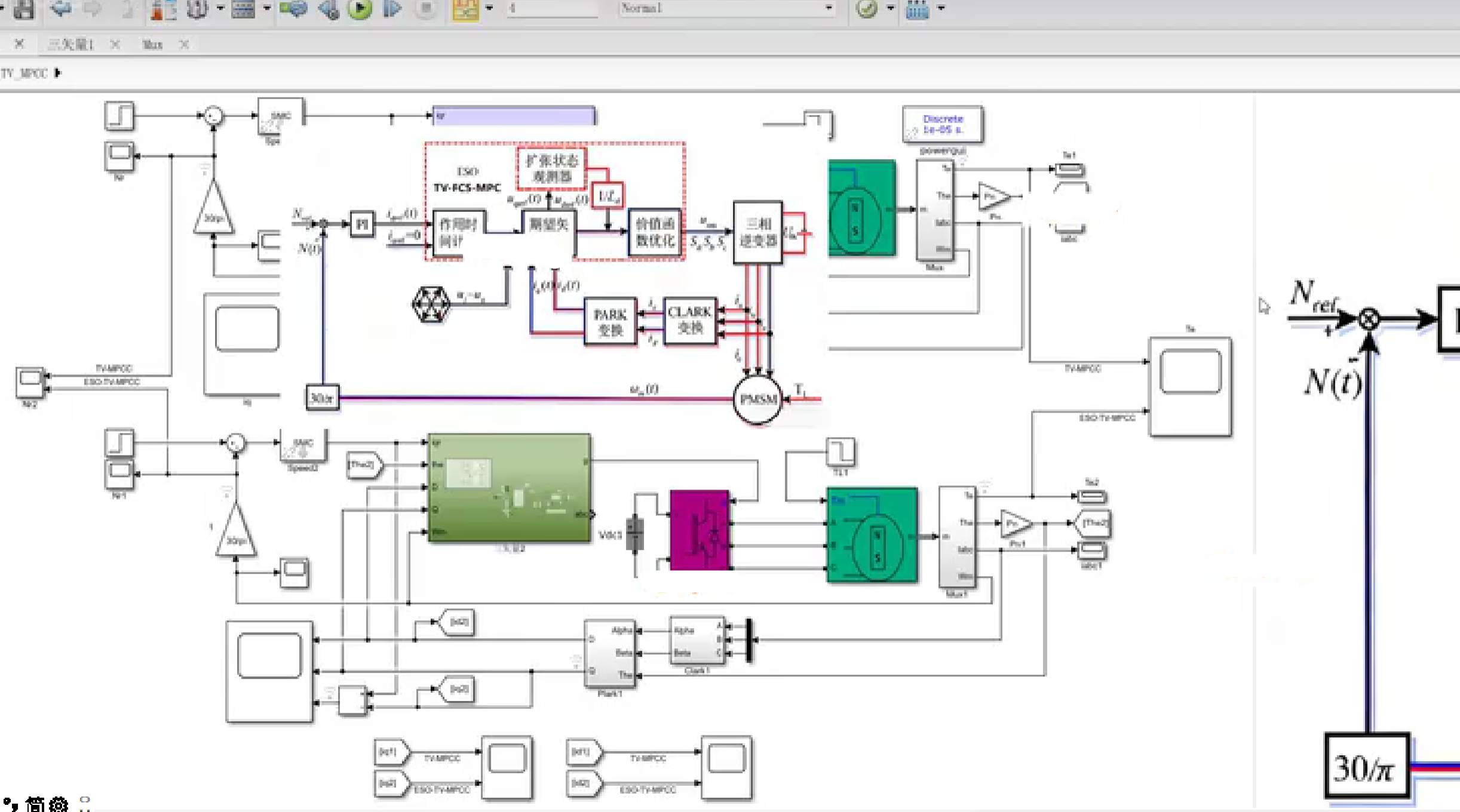

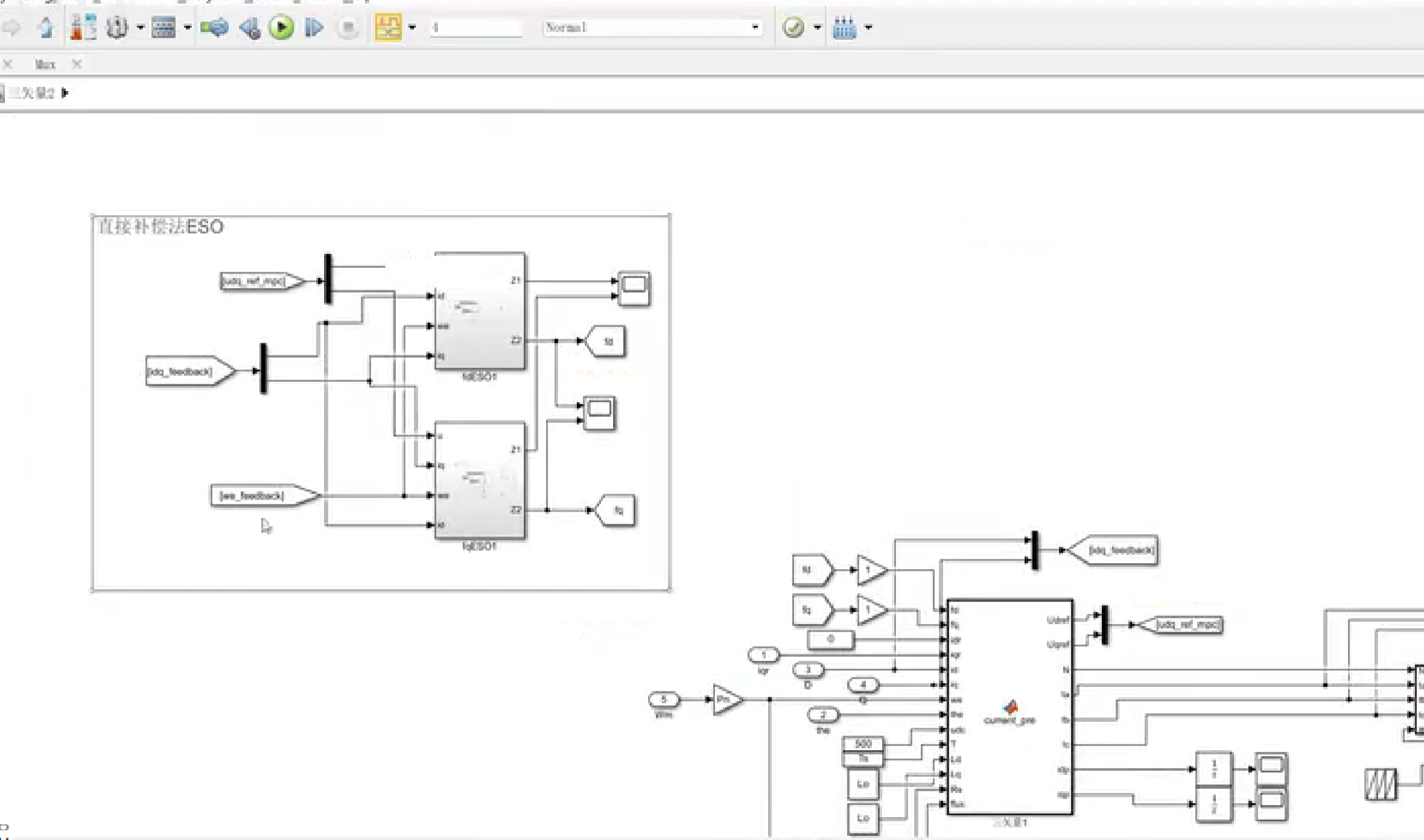

基于仿真平台搭建永磁同步电机驱动系统仿真模型，模型主要包含永磁同步电机本体、三相两电平逆变器、转速环SMC滑模控制器、内环带ESO的TV-FCS-MPCC控制器、转速和电流检测模块等部分。

仿真参数设置贴合实际工业应用场景，确定永磁同步电机的核心参数，包括定子电阻、交直轴电感、永磁体磁链、电机极对数等；设置逆变器直流母线电压、控制周期等参数；SMC滑模控制器参数根据转速控制需求进行整定，确保转速快速响应且抖振较小；ESO参数根据系统扰动特性进行设计，确保扰动观测的准确性和实时性；TV-FCS-MPCC的价值函数权重根据电流跟踪精度需求进行优化，确保电流跟踪误差最小。

为突出本文提出策略的优越性，设置对比实验，分别采用本文复合控制策略、传统PI转速控制+单矢量FCS-MPCC策略进行仿真，对比两种策略的控制效果。

3.2 仿真结果分析

仿真实验分为稳态运行、动态响应和扰动抑制三个场景，分别对转速、q轴电流和转矩的性能指标进行分析，验证本文策略的有效性。

3.2.1 稳态运行性能分析

稳态运行场景下，设置电机转速参考值为恒定值，对比两种控制策略的转速波动、q轴电流纹波和转矩脉动情况。实验结果表明，采用本文复合控制策略时，转速波动幅度显著减小，转速跟踪精度明显提升，相比传统策略，转速误差降低；q轴电流纹波平缓，电流波形更接近正弦波，电流跟踪精度更高，有效改善了电流的稳态性能；电机转矩脉动幅度大幅降低，转矩输出更平稳，避免了转矩脉动对电机运行稳定性的影响。

这主要得益于三矢量调制策略对电压矢量作用时间的精确分配，有效抑制了电流纹波，进而减少了转矩脉动；同时，SMC滑模控制的转速环能够稳定转速，避免转速波动对电流和转矩产生不利影响，ESO对系统微小扰动的观测和补偿，进一步提升了稳态运行的稳定性。

3.2.2 动态响应性能分析

动态响应场景下，设置转速参考值阶跃变化和负载阶跃变化，分析两种控制策略的动态响应速度和调节性能。实验结果表明，当转速参考值阶跃变化时，本文复合控制策略的转速响应速度更快，调节时间更短，超调量更小，能够快速跟踪转速参考值，相比传统策略，动态响应性能提升显著；当负载阶跃变化时，本文策略能够快速调整转速和电流，转速波动小，恢复时间短，q轴电流能够快速跟踪新的参考值，转矩能够迅速适应负载变化，无明显波动。

这是因为SMC滑模控制具有快速的动态响应特性，能够快速响应转速变化和负载变化，ESO能够实时观测负载扰动并进行补偿，三矢量调制的MPCC能够快速调整电流，三者协同作用，提升了系统的动态响应性能。

3.2.3 扰动抑制性能分析

扰动抑制场景下，人为引入电机参数摄动（如定子电阻、交直轴电感变化）和外部负载扰动（如负载随机波动），分析两种控制策略的抗扰动能力。实验结果表明，当存在参数摄动和外部负载扰动时，传统控制策略的转速波动明显增大，q轴电流纹波加剧，转矩脉动增大，控制性能严重下降；而本文复合控制策略能够通过ESO实时观测扰动，并对扰动进行有效补偿，SMC滑模控制能够抑制参数摄动的影响，三矢量MPCC能够维持电流的稳定跟踪，因此转速、q轴电流和转矩仍能保持稳定，扰动抑制效果显著，验证了系统良好的鲁棒性。

4 结论与展望

4.1 结论

本文提出一种基于转速环SMC滑模控制与带ESO的三矢量调制有限控制集模型预测电流控制（TV-FCS-MPCC）的永磁同步电机复合控制策略，通过仿真实验对该策略的控制性能进行了全面验证，得出以下结论：

1. 该复合控制策略能够有效改善转速环的控制性能，相比传统控制策略，转速跟踪精度更高、动态响应更快、超调量更小，转速波动显著减小，能够快速响应转速参考值和负载变化。

2. 带ESO的TV-FCS-MPCC电流环能够有效改善q轴电流的跟踪性能，电流纹波更平缓，电流波形更接近正弦波，电流跟踪误差显著降低，为转矩控制提供了良好的基础。

3. 三矢量调制策略与ESO的结合，能够有效抑制电机转矩脉动，使转矩输出更平稳，同时提升了系统对参数摄动和外部负载扰动的抑制能力，增强了系统的鲁棒性。

4. 整个复合控制策略结构合理、控制逻辑清晰，兼顾了控制精度、动态响应速度和抗扰动能力，能够满足永磁同步电机高精度驱动控制的需求。

4.2 展望

本文的仿真研究为永磁同步电机的高精度控制提供了一种有效的解决方案，但仍存在一些可进一步优化的方向：未来可将该控制策略应用于实际实验平台，验证其在实际场景中的控制效果，解决仿真与实际应用之间的差异；可进一步优化滑模控制的趋近律和三矢量的作用时间分配算法，进一步削弱滑模抖振、降低电流纹波和转矩脉动；可结合人工智能算法，实现控制器参数的自适应整定，提升系统的自适应能力，扩大其应用范围。

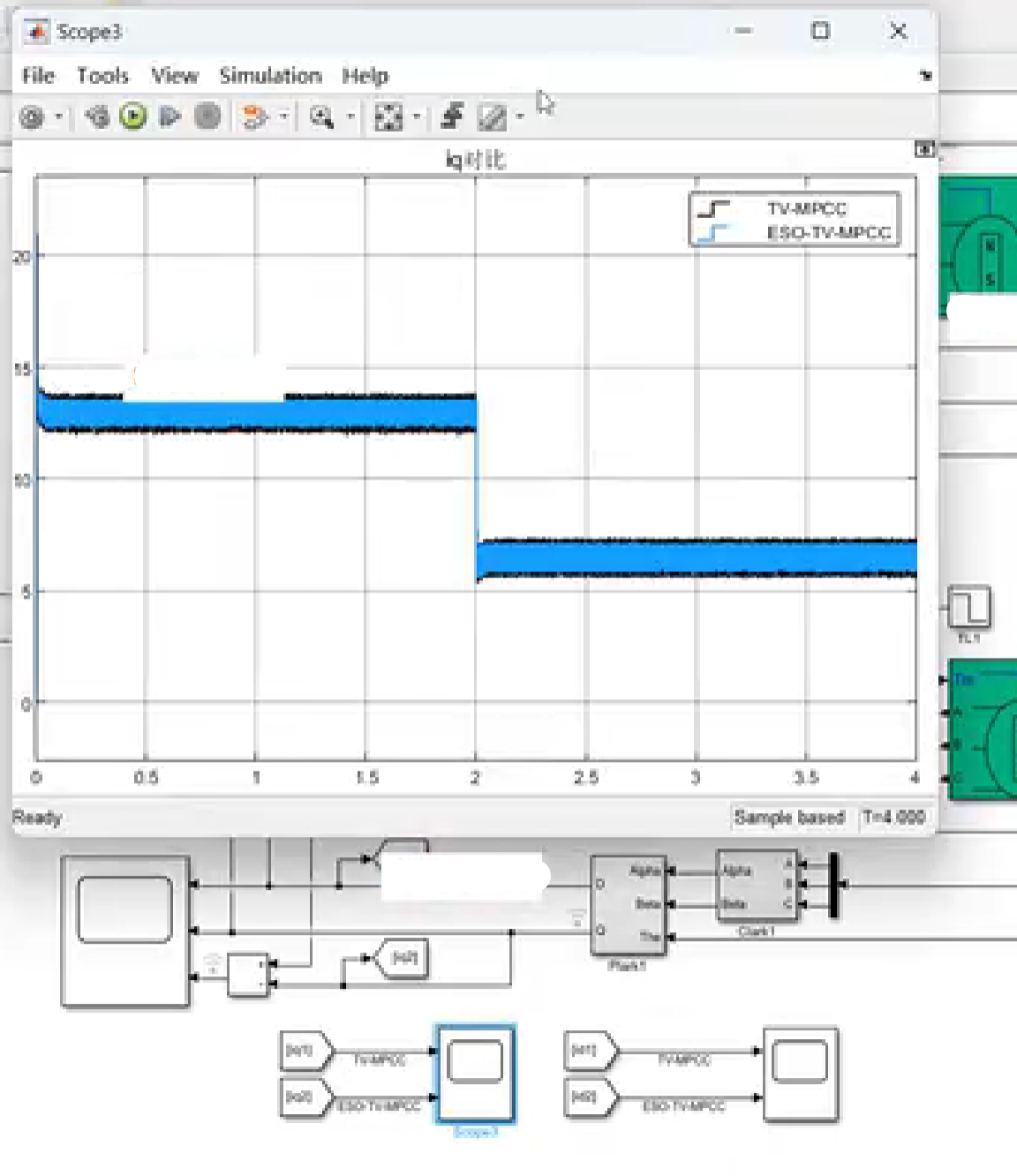

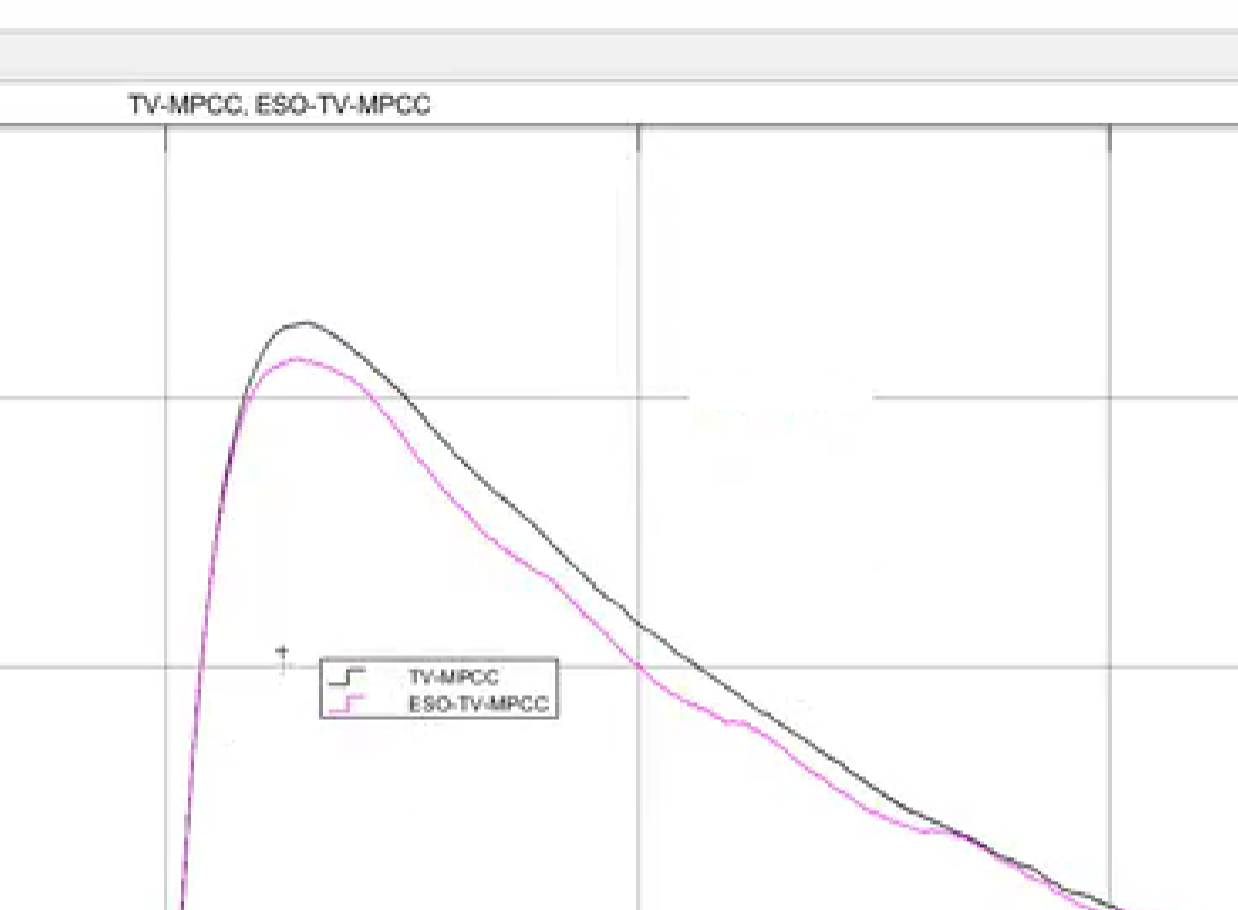

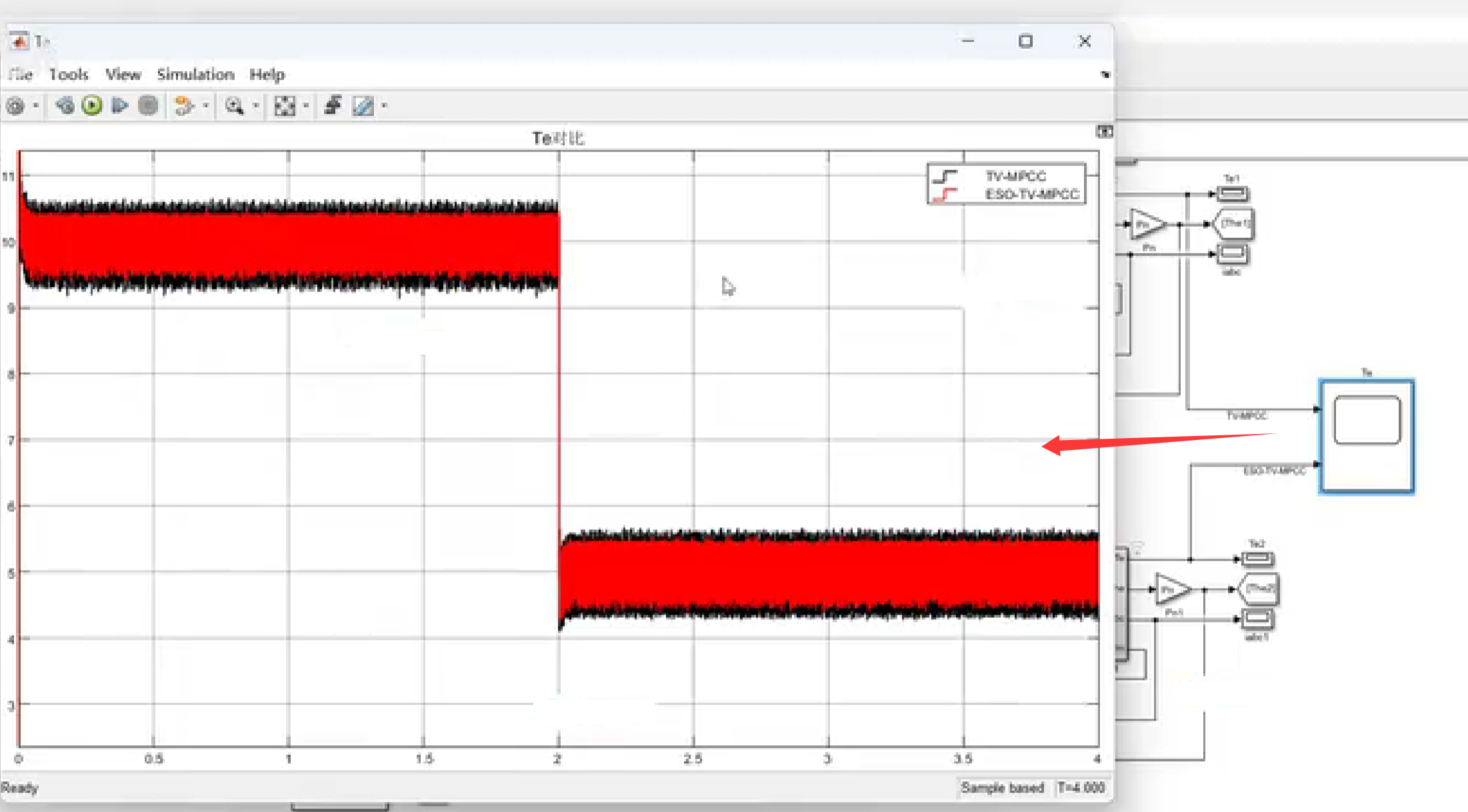

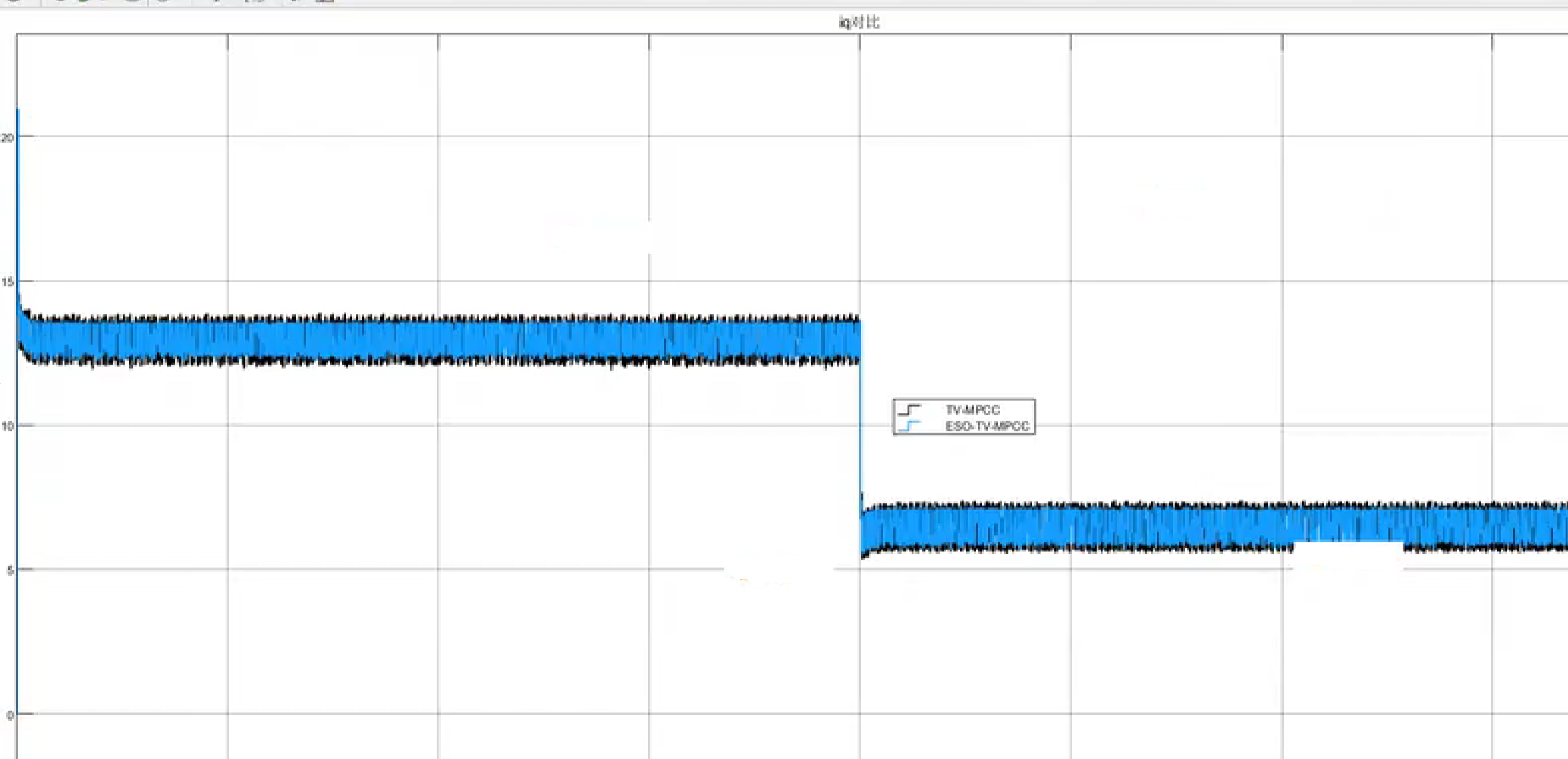

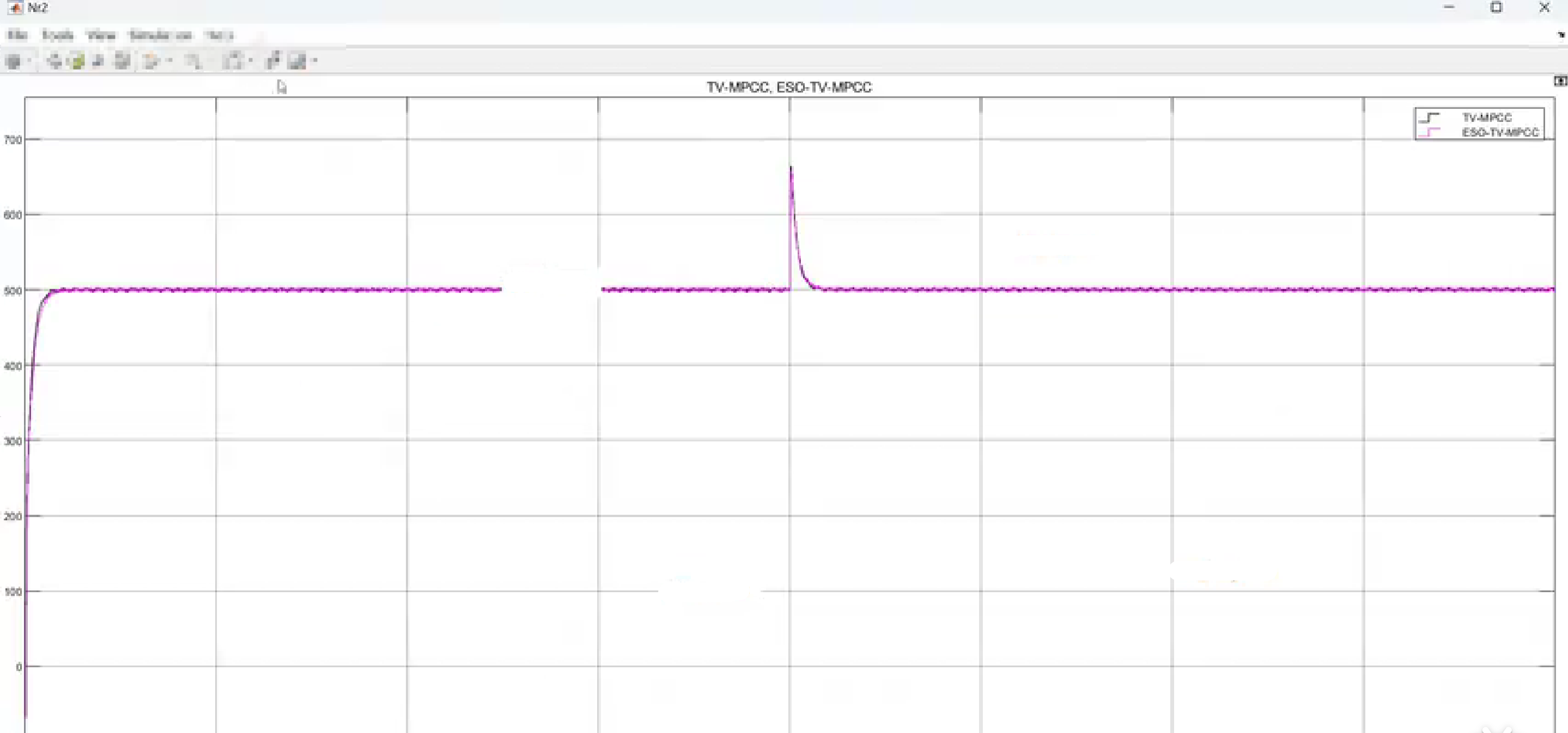

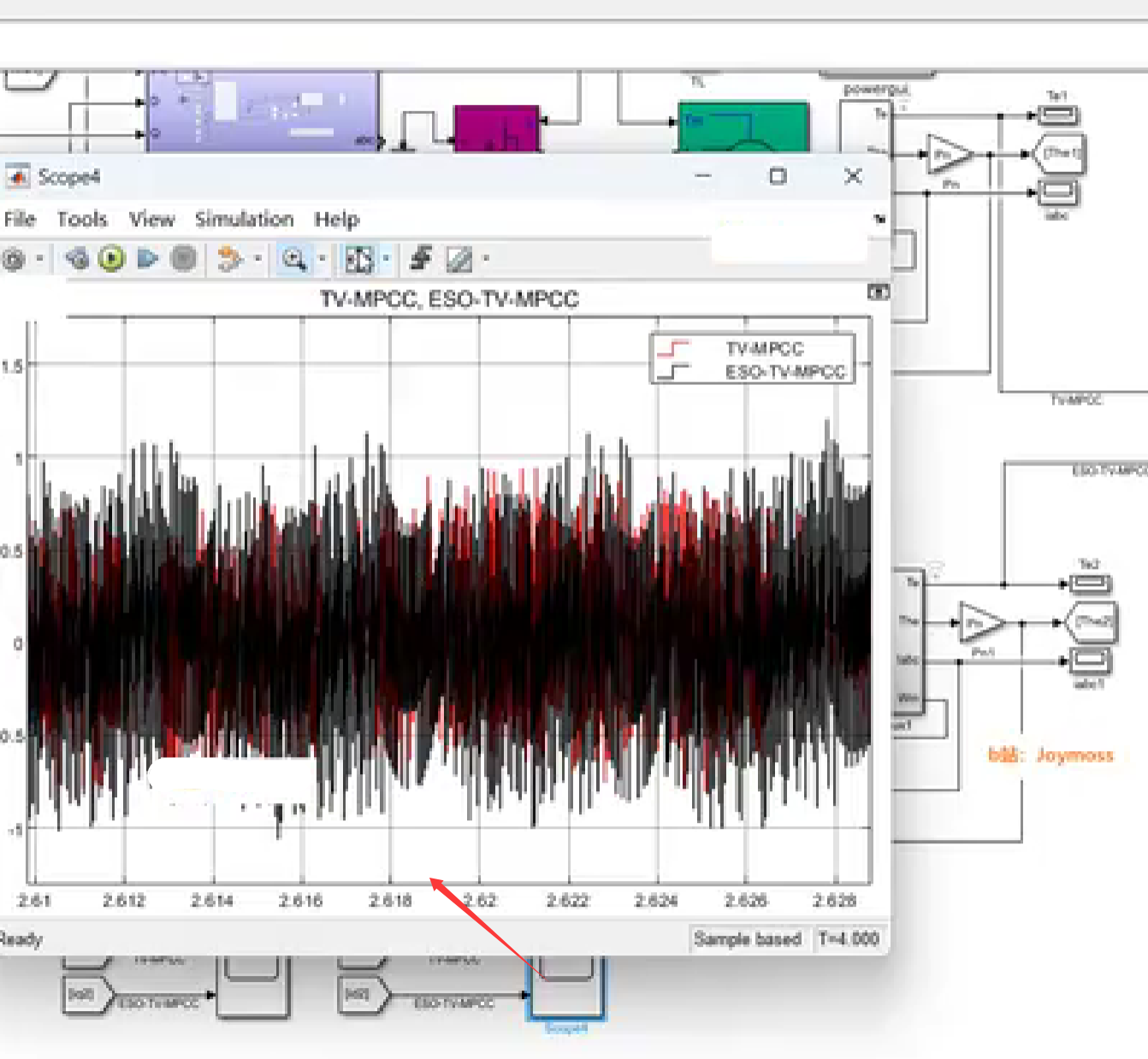

📚第二部分——运行结果
