1.简介

        FFTW（Fastest Fourier Transform in the West）是目前性能最优、应用最广泛的开源傅里叶变换库之一，由 MIT 的 Matteo Frigo 和 Steven G. Johnson 开发，支持快速计算离散傅里叶变换（DFT）及相关变体（如逆变换、实数 / 复数变换、多维变换等）。其核心优势在于 “自适应优化” 和 “硬件指令集加速”，能根据运行环境（如 CPU 架构、内存配置）自动选择最优算法，性能接近理论极限。

        FFTW 的广泛应用源于其独特的设计理念和技术优势，主要体现在以下方面：

1.支持全类型傅里叶变换

   覆盖几乎所有常见的傅里叶变换场景，包括：

• 维度：1D（一维）、2D（二维）、3D（三维）及更高维变换；
• 数据类型：复数 - 复数（C2C）、实数 - 复数（R2C，实信号 FFT，利用共轭对称性节省计算）、复数 - 实数（C2R，逆变换）；
• 变换方向：正变换（FFT）和逆变换（IFFT），逆变换自动处理归一化（部分计划类型需手动归一化）；
• 长度：支持任意整数长度的变换（不限于 2 的幂次），对非 2 幂次长度也能高效处理（通过混合基算法）。

2. 自适应 “计划（Plan）” 机制

    FFTW 的核心创新是 “计划（plan）” 机制，这是其高性能的关键：

• 计划的本质：对特定长度、类型的傅里叶变换，预计算并存储 “最优算法路径”（如分解策略、蝶形运算顺序、硬件指令选择等），避免每次变换重复计算优化逻辑。
• 计划的类型：
  • FFTW_ESTIMATE：快速生成计划（不实际执行变换），基于启发式估计最优路径，适合对初始化速度敏感的场景；
  • FFTW_MEASURE：通过实际执行多次变换测量性能，选择最优路径，初始化稍慢（毫秒级），但运行时性能最佳，适合固定长度的重复变换；
  • FFTW_PATIENT/FFTW_EXHAUSTIVE：更彻底的搜索最优路径，初始化时间更长（秒级），性能略优于MEASURE，适合超高性能需求场景。
• 计划的复用：生成的计划可保存到磁盘（fftw_export_wisdom）或从磁盘加载（fftw_import_wisdom），避免重复优化，尤其适合嵌入式系统或固定场景。

3.硬件级优化

    FFTW 深度适配底层硬件，充分利用 CPU 特性提升性能：

• SIMD 指令集加速：自动检测并使用 CPU 支持的单指令多数据（SIMD）指令，如 x86 的 SSE2/AVX/AVX2、ARM 的 NEON、PowerPC 的 Altivec 等，将单次运算吞吐量提升 2-8 倍；
• 缓存优化：通过数据分块、局部性原理设计，减少内存访问延迟，适配不同 CPU 缓存大小（L1/L2/L3）；
• 多线程支持：通过 OpenMP 或内置线程池实现并行计算，对大尺寸变换（如 2D 图像、3D 数据）可利用多核 CPU 并行加速，线性提升性能。

4.跨平台与轻量特性

• 兼容性：支持 Linux、Windows、macOS、Android、iOS 及各类嵌入式系统（如 ARM 架构的物联网设备）；
• 轻量性：核心库体积小（静态库约 1-2MB），无冗余依赖，仅需 C 标准库即可编译运行；
• 接口友好：提供 C 语言原生接口，同时有大量第三方封装（如 C++ 的 FFTW++、Python 的 pyfftw、MATLAB 的接口等），适配不同编程语言。

2.安装与集成

2.1.Linux 系统安装（推荐源码编译，性能最优）

Linux 系统下可通过包管理器快速安装，或源码编译（支持硬件优化，推荐）。

1.包管理器快速安装（适合新手，无需编译）

Debian/Ubuntu/ 银河麒麟（Debian 系）：

sudo apt update
sudo apt install libfftw3-dev  # 双精度版本（默认）
sudo apt install libfftw3-single-dev  # 单精度版本（可选）
sudo apt install libfftw3-long-dev    # 长双精度版本（可选）

CentOS/RHEL/ 欧拉（RHEL 系）：

sudo yum install fftw-devel  # 双精度版本
sudo yum install fftw-libs-single  # 单精度版本（可选）

• 安装后，头文件默认在/usr/include，库文件在/usr/lib或/usr/lib64，可直接通过-lfftw3链接。

2.源码编译（推荐，支持硬件优化）

适合需要极致性能的场景（如启用 AVX/SSE 等指令集），步骤如下：

1）安装依赖工具

# Debian/Ubuntu系
sudo apt install build-essential gcc g++ make wget

# CentOS/RHEL系
sudo yum install gcc gcc-c++ make wget

2）下载 FFTW 源码

推荐最新稳定版（以3.3.10为例）：

wget https://www.fftw.org/fftw-3.3.10.tar.gz
tar -zxvf fftw-3.3.10.tar.gz
cd fftw-3.3.10

3）配置编译参数（核心步骤，启用硬件优化）

根据 CPU 架构选择参数：

x86_64 架构（如 Intel/AMD 处理器）：

./configure \
  --prefix=/usr/local/fftw \  # 安装路径
  --enable-shared \           # 生成动态库（.so）
  --enable-static \           # 生成静态库（.a）
  --enable-sse2 \             # 启用SSE2指令集（基础优化）
  --enable-avx \              # 启用AVX指令集（高性能CPU）
  --enable-avx2               # 启用AVX2指令集（需CPU支持）

ARM 架构（如鲲鹏、树莓派）：

./configure \
  --prefix=/usr/local/fftw \
  --enable-shared \
  --enable-static \
  --enable-neon  # 启用ARM NEON指令集

可选：编译单精度版本（默认双精度，如需处理float类型）：

./configure --prefix=/usr/local/fftw-single --enable-shared --enable-single --enable-avx  # x86

4）编译与安装

make -j$(nproc)  # 多线程编译（$(nproc)自动获取CPU核心数）
sudo make install

5）配置系统环境（可选，避免链接错误）

# 添加库路径到动态链接库配置
sudo sh -c 'echo "/usr/local/fftw/lib" > /etc/ld.so.conf.d/fftw.conf'
sudo ldconfig  # 更新缓存

2.2.Windows 系统安装（MinGW/MSVC 两种方式）

Windows 需手动编译或使用预编译包，推荐MinGW（与 Linux 兼容性好）。

1.MinGW 编译（推荐）

1）安装 MinGW 工具链

• 下载MinGW-w64，选择对应架构（如x86_64-posix-seh），安装时勾选gcc、g++、make。
• 将 MinGW 的bin目录（如C:\mingw64\bin）添加到系统环境变量Path。

2）下载并解压 FFTW 源码

同 Linux 步骤（2），解压到C:\fftw-3.3.10。

3）配置与编译

打开 MinGW 终端，进入源码目录：

cd /c/fftw-3.3.10

# 配置（启用SSE2，生成动态库）
./configure --prefix=/c/fftw --enable-shared --enable-sse2 --host=x86_64-w64-mingw32

# 编译与安装
make -j4
make install

4）配置环境变量

将C:\fftw\bin添加到系统Path，确保可找到libfftw3-3.dll。

2.MSVC 编译（适合 Visual Studio 项目）

1）下载 FFTW 源码并解压。

https://www.fftw.org/download.html

2）使用 CMake 生成 MSVC 项目：

mkdir build && cd build
cmake .. -G "Visual Studio 17 2022" -DCMAKE_INSTALL_PREFIX=C:\fftw

3）打开生成的fftw.sln，在 Visual Studio 中编译 “INSTALL” 项目。

或者直接用CMake命令：

cmake --build . --config Release

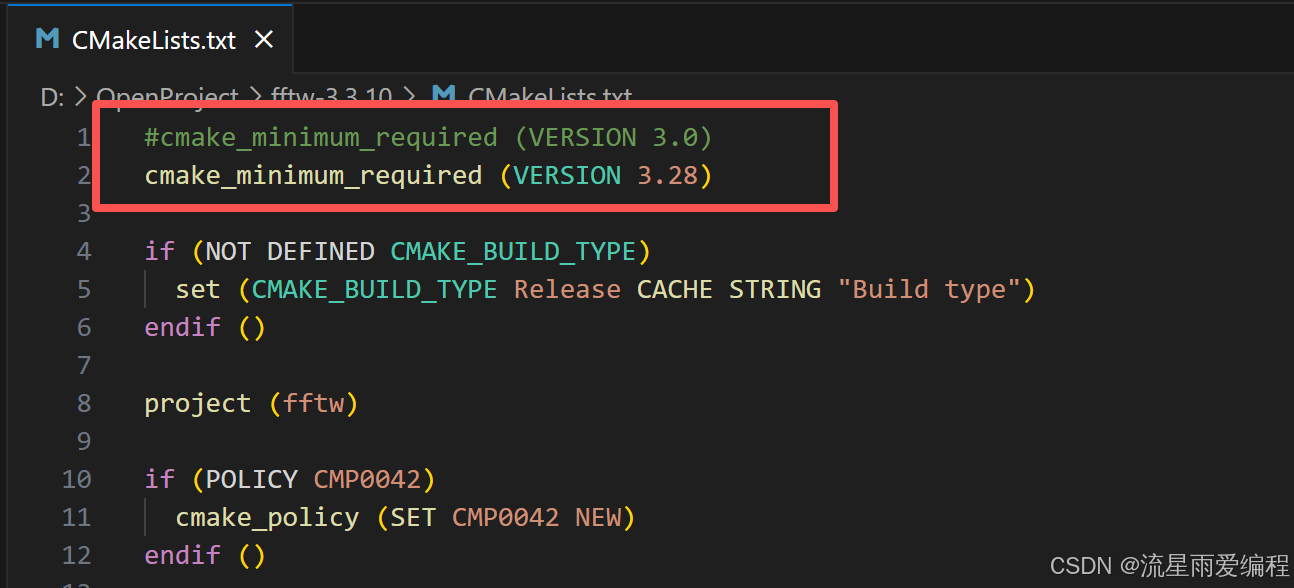

注意：1.笔者装的CMake 4.0.2版本，在实际CMake的时候需要fftw工程里面CMakeLists.txt中的CMake版本修改一下才能构建成功，修改如下：

其它地方都不变。

2.在银河麒麟上编译的时候，如果系统时间不对，会提示你同步时间。

2.3.macOS 系统安装（Homebrew 或源码）

1. Homebrew 快速安装（推荐）

# 安装Homebrew（若未安装）
/bin/bash -c "$(curl -fsSL https://raw.githubusercontent.com/Homebrew/install/HEAD/install.sh)"

# 安装FFTW
brew install fftw

2.源码编译（适合 M 系列芯片优化）

# 安装依赖
brew install gcc make

# 下载源码并解压（同Linux步骤）
wget https://www.fftw.org/fftw-3.3.10.tar.gz
tar -zxvf fftw-3.3.10.tar.gz
cd fftw-3.3.10

# 配置（M系列芯片启用NEON）
./configure --prefix=/usr/local/fftw --enable-shared --enable-neon

# 编译安装
make -j$(sysctl -n hw.ncpu)
sudo make install

3.FFTW 的工作流程（以 1D 复数 FFT 为例）

使用 FFTW 进行傅里叶变换的核心步骤可概括为 “内存分配→计划创建→执行变换→资源释放”，以下是具体流程：

1.分配对齐内存

FFTW 对内存地址有 “对齐” 要求（如 16 字节对齐），以高效利用 SIMD 指令，需使用专用函数分配内存：

#include <fftw3.h>

int n = 1024;  // 变换长度
fftw_complex *in, *out;  // 复数类型（double[2]，实部+虚部）

// 分配对齐内存（fftw_complex本质是double[2]，对齐到16字节）
in = fftw_alloc_complex(n);
out = fftw_alloc_complex(n);

2.创建变换计划

根据需求选择计划类型（如FFTW_MEASURE），定义变换参数（长度、输入、输出、方向）：

// 创建1D复数FFT计划（正变换：FFTW_FORWARD）
fftw_plan plan = fftw_plan_dft_1d(n, in, out, FFTW_FORWARD, FFTW_MEASURE);

3.填充输入数据并执行变换

向输入数组填充数据（如信号的时域采样值），执行计划完成变换：

// 填充输入数据（示例：in[i] = i + 0i）
for (int i = 0; i < n; i++) {
    in[i][0] = i;    // 实部
    in[i][1] = 0.0;  // 虚部
}

// 执行FFT（使用预创建的计划）
fftw_execute(plan);

4.处理输出结果

变换后的数据存储在out数组中（频域结果），可进行后续处理（如幅度计算、滤波等）：

// 示例：计算频域幅度（复数的模）
for (int i = 0; i < n; i++) {
    double amp = sqrt(out[i][0] * out[i][0] + out[i][1] * out[i][1]);
    printf("频率点%d: 幅度=%.2f\n", i, amp);
}

5.释放资源

完成变换后，销毁计划并释放内存，避免资源泄漏：

fftw_destroy_plan(plan);  // 销毁计划
fftw_free(in);           // 释放输入内存
fftw_free(out);          // 释放输出内存

4.FFTW的应用场景

FFTW（Fastest Fourier Transform in the West）作为目前性能最优的开源傅里叶变换库之一，凭借其高效的算法实现（支持 SIMD 指令集、多核并行、自适应优化等），被广泛应用于需要快速傅里叶变换（FFT）的科学研究和工程领域。以下是其典型应用场景：

1.信号处理与通信系统

傅里叶变换是信号分析的核心工具，FFTW 的高性能使其成为实时信号处理的首选：

• 频谱分析：在雷达、声纳、无线通信中，实时分析信号的频率成分（如多普勒频移、调制解调）。例如，雷达系统通过 FFT 处理回波信号，提取目标的速度和距离信息。
• 通信协议实现：在 4G/5G、Wi-Fi 等无线通信中，OFDM（正交频分复用）技术依赖大量 IFFT/FFT 转换实现多载波调制，FFTW 的低延迟特性保证了通信实时性。
• 噪声抑制：通过 FFT 将信号转换到频域，过滤特定频率的噪声（如电力线干扰、设备噪声），再通过逆 FFT 恢复干净信号。

2.图像处理与计算机视觉

图像在频域中具有更直观的特征（如边缘对应高频、平滑区域对应低频），FFTW 支持的多维 FFT（2D/3D）是图像处理的关键工具：

• 图像滤波：通过频域滤波实现模糊、锐化、去噪（如高斯滤波在频域中是简单的乘积操作）。
• 图像压缩：在 JPEG、MPEG 等压缩标准中，频域变换（如 DCT，可通过 FFT 间接实现）能集中图像能量，便于丢弃冗余信息。
• 医学影像：CT、MRI 等医学图像的重建过程依赖 3D FFT，FFTW 的高效性可加速影像重建，减少患者等待时间。
• 特征提取：通过频域分析提取图像的纹理、轮廓等特征，用于目标检测或识别。

3.科学计算与数值模拟

许多物理、数学问题的求解依赖傅里叶变换，FFTW 的高性能支撑了大规模科学计算：

• 流体力学：求解 Navier-Stokes 方程时，通过 FFT 将微分方程转换到频域，简化计算（如伪谱方法），用于天气预报、湍流模拟。
• 量子力学：波函数的演化、电子结构计算（如密度泛函理论）中，FFT 用于处理周期性边界条件下的动量空间转换。
• 计算电磁学：分析电磁波的传播、散射时，FFT 可加速麦克斯韦方程组的求解，应用于天线设计、雷达截面计算。
• 地震学：处理地震波信号时，通过 FFT 分析不同频率成分的波动，定位震源、反演地质结构。

4.音频与声学工程

音频信号本质是时间 - 振幅的波形，频域分析是音频处理的核心：

• 频谱分析：音乐播放器的均衡器通过 FFT 实时分析音频频谱，调整不同频段（如 bass、treble）的增益。
• 音效处理：混响、回声、Pitch Shift 等音效的实现依赖频域变换（如短时傅里叶变换 STFT）。
• 语音识别：将语音信号转换为频域特征（如梅尔频谱），用于语音指令识别、声纹认证。
• 声学建模：在噪声控制、室内声学设计中，通过 FFT 分析声波的频率分布，优化隔音材料或扬声器布局。

5.机器学习与数据科学

近年来，FFT 在机器学习中的应用逐渐增多，主要利用其高效的线性代数运算能力：

• 卷积加速：卷积神经网络（CNN）中的卷积操作可通过 FFT 转换为频域的乘积，减少计算复杂度（尤其对大尺寸卷积核）。
• 时序数据处理：对传感器、金融等时序数据，通过 FFT 提取频率特征，作为机器学习模型的输入（如异常检测）。
• 生成模型：在生成对抗网络（GAN）中，利用频域变换处理图像或信号的全局特征，提升生成质量。

5.FFTW在噪声抑制方面的应用示例

下面我将为您提供一个使用 FFTW 进行噪声抑制的 C++ 实现，并结合 QCustomPlot 绘制原始信号、带噪声信号和去噪后信号的对比图。这个示例会生成一个包含特定频率的信号，添加噪声，然后通过 FFT 在频域进行滤波处理。

关键代码如下：

// 生成原始信号：100Hz和200Hz的正弦波混合
QVector<double> MainWindow::generateOriginalSignal(int sampleCount, double sampleRate)
{
    QVector<double> signal(sampleCount);
    for(int i = 0; i < sampleCount; ++i) {
        double t = i / sampleRate;
        // 100Hz正弦波 + 200Hz正弦波
        signal[i] = sin(2 * M_PI * 100 * t) + 0.5 * sin(2 * M_PI * 200 * t);
    }
    return signal;
}

// 添加高斯噪声
QVector<double> MainWindow::addNoise(const QVector<double>& signal, double noiseAmplitude)
{
    QVector<double> noisySignal = signal;
    std::random_device rd;
    std::mt19937 gen(rd());
    std::normal_distribution<double> dist(0.0, noiseAmplitude);

    for(int i = 0; i < noisySignal.size(); ++i) {
        noisySignal[i] += dist(gen);
    }

    return noisySignal;
}

// 使用FFTW进行噪声抑制
QVector<double> MainWindow::denoiseSignal(const QVector<double>& noisySignal,
                                         double sampleRate,
                                         double threshold)
{
    int n = noisySignal.size();

    // 分配FFTW输入输出数组
    double *in = fftw_alloc_real(n);
    fftw_complex *out = fftw_alloc_complex(n/2 + 1);  // 实数FFT输出大小为n/2+1

    // 创建FFT计划
    fftw_plan forwardPlan = fftw_plan_dft_r2c_1d(n, in, out, FFTW_ESTIMATE);

    // 复制输入数据
    for(int i = 0; i < n; ++i) {
        in[i] = noisySignal[i];
    }

    // 执行FFT
    fftw_execute(forwardPlan);

    // 频域滤波：保留幅度大于阈值的频率成分
    for(int i = 0; i < n/2 + 1; ++i) {
        // 计算复数的幅度
        double magnitude = sqrt(out[i][0] * out[i][0] + out[i][1] * out[i][1]);

        // 如果幅度小于阈值，则过滤掉该频率成分
        if(magnitude < threshold) {
            out[i][0] = 0.0;  // 实部
            out[i][1] = 0.0;  // 虚部
        }
    }

    // 创建逆FFT计划
    fftw_plan backwardPlan = fftw_plan_dft_c2r_1d(n, out, in, FFTW_ESTIMATE);

    // 执行逆FFT
    fftw_execute(backwardPlan);

    // 复制结果（FFTW的逆变换结果需要除以n进行归一化）
    QVector<double> denoisedSignal(n);
    for(int i = 0; i < n; ++i) {
        denoisedSignal[i] = in[i] / n;
    }

    // 释放资源
    fftw_destroy_plan(forwardPlan);
    fftw_destroy_plan(backwardPlan);
    fftw_free(in);
    fftw_free(out);

    return denoisedSignal;
}

// 绘制三个信号和频谱
void MainWindow::plotSignals(const QVector<double>& time,
                           const QVector<double>& original,
                           const QVector<double>& noisy,
                           const QVector<double>& denoised)
{
    // 设置第一个图表：原始信号
    ui->customPlot->addGraph();
    ui->customPlot->graph(0)->setData(time, original);
    ui->customPlot->graph(0)->setPen(QPen(Qt::blue));
    ui->customPlot->graph(0)->setName("原始信号");

    // 设置第二个图表：带噪声信号
    ui->customPlot->addGraph();
    ui->customPlot->graph(1)->setData(time, noisy);
    ui->customPlot->graph(1)->setPen(QPen(Qt::red));
    ui->customPlot->graph(1)->setName("带噪声信号");

    // 设置第三个图表：去噪后信号
    ui->customPlot->addGraph();
    ui->customPlot->graph(2)->setData(time, denoised);
    ui->customPlot->graph(2)->setPen(QPen(Qt::green));
    ui->customPlot->graph(2)->setName("去噪后信号");

    // 设置坐标轴
    ui->customPlot->xAxis->setLabel("时间 (秒)");
    ui->customPlot->yAxis->setLabel("幅度");
    ui->customPlot->xAxis->setRange(0, time.last());
    ui->customPlot->yAxis->setRange(-2, 2);

    // 添加图例
    ui->customPlot->legend->setVisible(true);

    // 重绘
    ui->customPlot->replot();
}

代码说明

这个示例程序实现了一个完整的噪声抑制流程，主要包含以下几个部分：

1. 信号生成：创建一个由 100Hz 和 200Hz 正弦波组成的混合信号
2. 噪声添加：向原始信号添加高斯噪声，模拟真实世界中的信号污染
3. FFT 变换：使用 FFTW 库对带噪声信号进行快速傅里叶变换，转换到频域
4. 频域滤波：设置阈值，过滤掉幅度低于阈值的频率成分（主要是噪声）
5. 逆 FFT 变换：将滤波后的频域信号转换回时域，得到去噪后的信号
6. 结果可视化：使用 QCustomPlot 绘制原始信号、带噪声信号和去噪后信号的对比图

实现要点

• 使用fftw_alloc_real和fftw_alloc_complex分配内存，确保内存对齐以提高性能
• 采用实数到复数的 FFT 变换 (fftw_plan_dft_r2c_1d) 和复数到实数的逆变换 (fftw_plan_dft_c2r_1d)
• 频域滤波通过设置阈值实现，保留主要频率成分，去除噪声
• 逆 FFT 后需要进行归一化处理（除以采样点数）
• 使用 QCustomPlot 绘制三个信号，直观展示噪声抑制效果

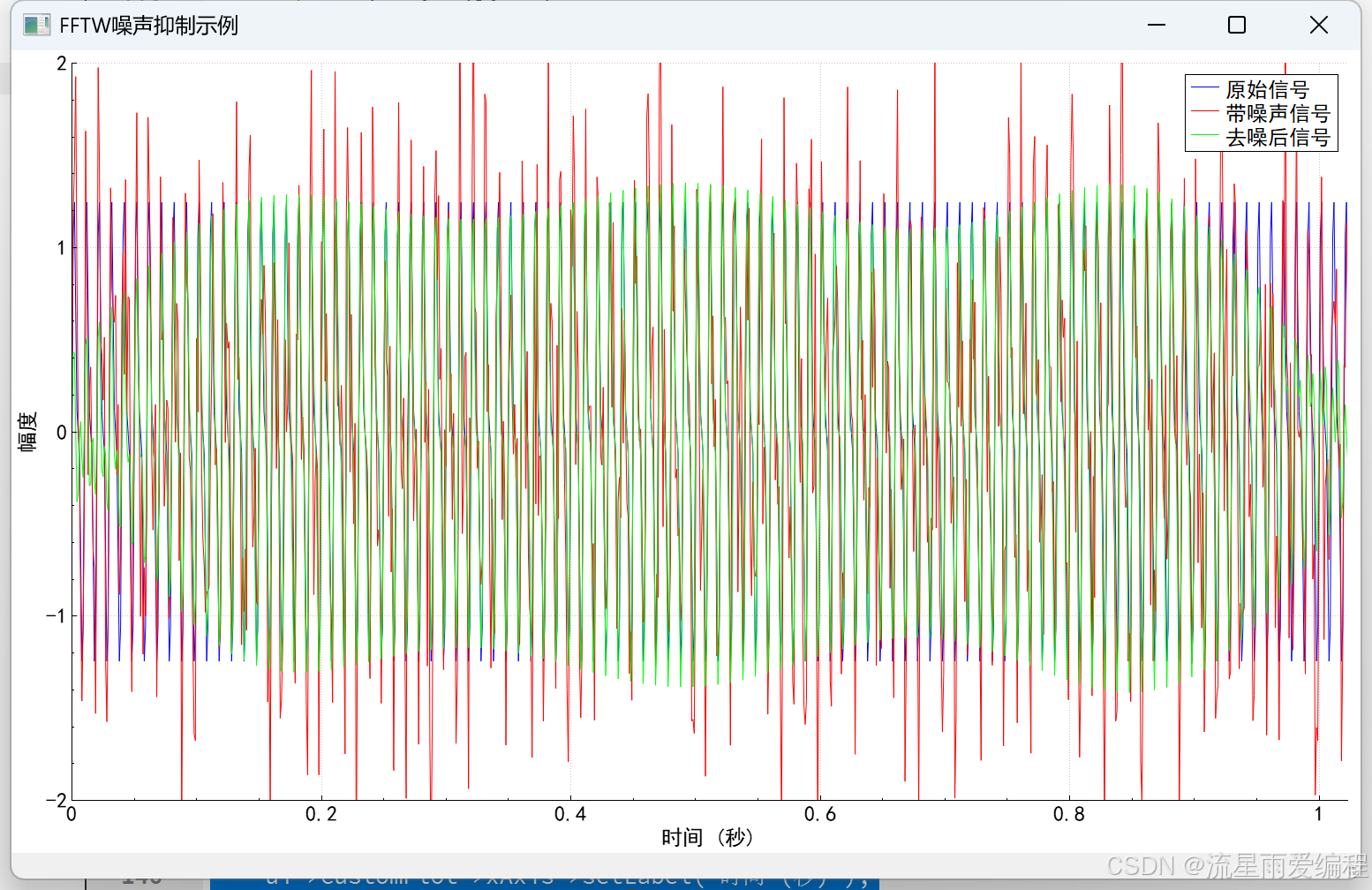

效果如下：

完整代码下载地址：

通过网盘分享的文件：testFFT.zip
链接: https://pan.baidu.com/s/1PJ7b_6xOqx7CtMeVo4C00A?pwd=1234 提取码: 1234

6.总结

        FFTW 是傅里叶变换领域的 “工业级标准”，其自适应优化和硬件加速能力使其成为高性能场景的首选。无论是科学研究、工程开发还是嵌入式系统，只要涉及傅里叶变换，FFTW 都能提供接近理论极限的性能，同时兼顾灵活性和跨平台性。尽管存在许可证和初始化开销的限制，但其优势仍使其在开源社区和学术界占据主导地位。
