一、项目概述

本项目是基于DSP平台（以TI DSP28335为核心）的无传感器永磁同步电机（PMSM）控制解决方案，采用滑膜观测器（SMO） 实现转子位置与转速估算，启动阶段通过V/f控制策略保证平滑启动，同时提供完整的开源C代码与Matlab仿真模型，适用于电机控制领域的学习、研发与工程实践。项目包含244个代码文件，核心模块覆盖信号采集、坐标变换、PWM驱动、数学运算等关键环节，具备启动顺滑、控制精度高、可移植性强的特点，对工业电机控制、智能家居电机驱动等场景具有重要参考价值。

二、核心功能模块解析

（一）Matlab仿真模块：数据可视化与算法验证

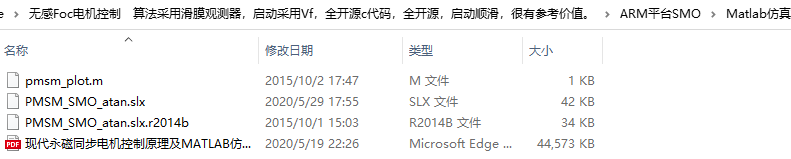

Matlab仿真模型通过pmsm_plot.m脚本实现电机控制关键参数的实时监测与分析，为算法优化提供数据支撑，主要功能如下：

1. 转速监测：通过figure(1)绘制电机转速估计值与实际值随时间的变化曲线（单位：r/min），figure(2)计算并显示转速估计误差，直观评估滑膜观测器的转速估算精度；
2. 位置监测：figure(3)对比转子位置估计值与实际值（单位：rad），figure(4)输出位置估计误差，验证SMO在不同工况下的位置跟踪性能；
3. 反电动势监测：figure(5)绘制α轴反电动势（Eα）估计值（单位：V），反电动势是SMO估算转子信息的核心依据，该曲线可用于判断观测器的动态响应特性。

（二）ADC信号采集模块：高精度数据获取

ADC模块通过ADC_int.h头文件定义数据结构与接口函数，实现电机运行过程中电压、电流信号的精准采集与预处理，是控制算法的“感知层”，核心功能如下：

1. 数据结构定义：通过ADCSamp结构体封装关键电气参数，包括直流母线电流（BUSCurr）、A/B相电流（PhaseACurr/PhaseBCurr）、三相电压（PhaseAVoltage/PhaseBVoltage/PhaseCVoltage），以及电流/电压偏移量（OffsetBUSCurr等），同时包含滤波系数（CoefffilterK1/Coeff_filterK2）用于信号降噪；
2. 初始化与采集函数：ADCMACROINIT函数实现ADC通道选择、触发源配置与采样时间设置，ADCSample函数执行实时采样逻辑，ADCcal函数用于采样精度校准，确保数据准确性；
3. 测试支持：提供TestVqref/TestVdref参数，支持在调试阶段注入参考电压信号，验证控制算法的响应。

（三）坐标变换模块：电机控制核心算法

坐标变换模块通过Axis_transform.h实现电机控制中关键的克拉克变换（Clarke） 与派克变换（Park），是将三相静止坐标系信号转换为两相旋转坐标系信号的核心，为矢量控制提供基础，具体功能如下：

1. 克拉克变换（Clarke）：通过CLARKE结构体接收三相电流/电压信号（As/Bs/Cs），经CLARKE_Cale函数计算输出α-β两相静止坐标系信号（Alpha/Beta），实现三相到两相的降维转换，减少计算复杂度；
2. 派克变换（Park）：PARK结构体输入α-β信号与转子角度（Angle），通过PARK_Cale函数输出d-q两相旋转坐标系信号（Ds/Qs），同时存储正弦/余弦值（Sine/Cosine）用于后续计算，该变换可将交流信号转换为直流信号，便于采用直流电机的控制思路实现精准调节；
3. 逆派克变换（IPARK）：IPARK结构体则实现d-q信号到α-β信号的逆转换，通过IPARK_Cale函数为SVPWM（空间矢量脉宽调制）提供输入，完成“控制信号→驱动信号”的转换。

（四）PWM驱动与保护模块：电机执行与安全控制

EPWM_int.h定义PWM生成、电机启停与故障保护功能，是连接控制算法与电机硬件的“执行层”，核心功能包括：

1. PWM初始化与输出：EPWM3int函数配置EPWM3模块参数（如载波频率、占空比范围），SvpwmOutpwm函数实现SVPWM信号生成，通过优化电压矢量组合，提升电压利用率与电机运行平稳性；
2. 电机启停控制：STARTCAR函数实现基于V/f策略的平滑启动，避免启动冲击；STOPCAR函数执行紧急停机逻辑，包括PWM信号关断、电流清零等操作；
3. 故障保护：HVDMC_Protection函数监测电机运行状态（如过流、过压、过温），当检测到故障时立即触发保护机制，切断驱动信号，保障电机与硬件安全；
4. DAC支持：PWMDAC_int函数将PWM信号转换为模拟量输出，可用于外部设备的信号监测或调试。

（五）GPIO控制模块：外设交互与状态指示

GPIO_int.h实现GPIO引脚的初始化与控制，支持LED指示、按键输入、外设通信等功能，提升系统的可操作性与可监测性：

1. LED控制：定义LED1CLR/LED1SET/LED1_REV等宏，实现LED1（GPIO29）、LED2（GPIO30）的熄灭、点亮与翻转，用于指示电机运行状态（如正常运行、故障、待机）；
2. 外设引脚配置：Init3MotorGpio配置电机驱动相关GPIO，InitScirs232bGpio初始化SCI串口GPIO用于数据通信，InitLCD12864Gpio配置LCD显示引脚，支持运行参数可视化；
3. 输入交互：InitKEYswitch初始化按键GPIO，支持手动触发电机启停、参数调整等操作；InitFMQvoice配置蜂鸣器引脚，用于故障报警。

（六）IQ数学运算库：高精度数值计算

项目依赖IQmathCPP.h与IQmathLib.h构建的IQ数学库，支持定点数与浮点数运算，兼顾计算精度与执行效率，适用于DSP平台的实时控制场景，核心特性如下：

1. 数据类型支持：定义iq/iq30/iq29等不同Q值的定点数类型，Q值范围覆盖1-30，可根据精度需求选择，例如iq24适用于精度要求较高且计算资源有限的场景；
2. 基础运算：支持加减乘除（operator +/-/*//）、比较（==/!=/</>）、位运算（&/|/^）等操作，同时提供IQsat函数实现数值限幅，避免溢出；
3. 高级数学函数：提供三角函数（IQsin/IQcos/IQatan2）、指数函数（IQexp）、平方根（IQsqrt）等，其中IQatan2PU函数支持单位化角度计算，适配电机转子角度的范围要求；
4. 格式转换：支持定点数与浮点数（IQtoF/atoIQ）、不同Q值定点数（IQtoIQ30/IQ30toIQ）的转换，满足不同模块间的数据交互需求。

三、控制策略与工作流程

（一）启动阶段：V/f控制

电机启动初期，转子转速较低，SMO无法准确估算转子位置，此时采用V/f控制：通过固定电压与频率的比值（V/f），逐步提升频率与对应电压，使转子平稳加速，避免启动时的电流冲击。当转速达到SMO可稳定工作的阈值后，无缝切换至基于SMO的矢量控制。

（二）稳定运行阶段：SMO矢量控制

1. 信号采集：ADC模块实时采集三相电流、直流母线电压等信号；
2. 坐标变换：Clarke变换将三相电流转换为α-β信号，Park变换结合SMO估算的转子角度，将α-β信号转换为d-q信号；
3. 控制器调节：根据转速/转矩指令，通过PI控制器调节d-q轴参考电流/电压；
4. 逆变换与PWM输出：IPARK变换将d-q参考电压转换为α-β信号，SVPWM生成驱动信号，控制电机运行；

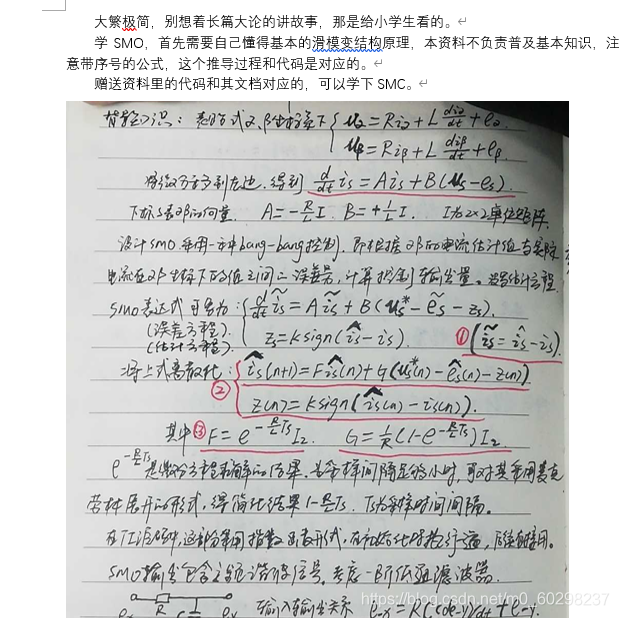

5. 转子信息估算：SMO根据α-β轴电压、电流与反电动势模型，估算转子转速与位置，为Park变换提供角度输入，形成闭环控制。

（三）故障处理流程

当HVDMCProtection函数检测到过流、过压等故障时，立即执行：1. 关断PWM输出；2. 调用STOPCAR函数停止电机；3. 触发LED报警与蜂鸣器提示；4. 锁存故障状态，等待复位指令。

四、项目特点与适用场景

（一）核心优势

1. 无传感器设计：基于SMO实现转子位置与转速估算，省去光电编码器等传感器，降低硬件成本与安装复杂度；
2. 启动顺滑：V/f启动策略结合SMO切换逻辑，避免启动冲击，适用于对启动平稳性要求高的场景（如医疗器械、精密设备）；

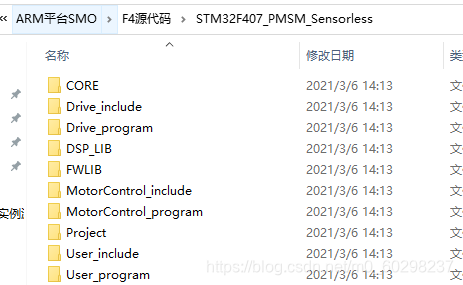

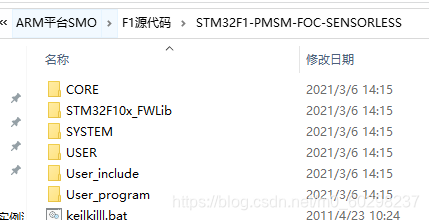

3. 开源与可移植：全开源C代码与详细注释，支持基于DSP28335/STM32等平台的移植，便于二次开发；
4. 高可靠性：完善的故障保护机制与采样校准功能，提升系统稳定性。

（二）适用场景

• 工业自动化：伺服电机、传送带电机控制；
• 智能家居：洗衣机、空调等家电的电机驱动；
• 新能源：电动汽车辅助电机（如水泵、风扇）；
• 教学与研发：电机控制算法学习、无传感器控制方案验证。

五、使用与调试建议

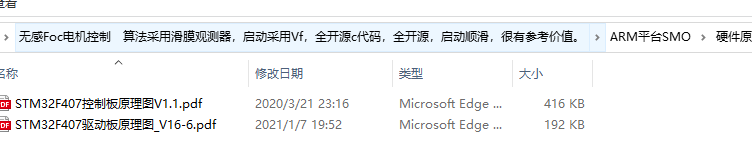

1. 硬件适配：确保ADC采样通道与电机电流/电压传感器接线一致，PWM输出引脚与逆变器驱动电路匹配；
2. 参数校准：通过ADC_cal函数校准采样偏移量，根据电机参数（如额定电压、额定转速、定子电阻）调整控制算法中的参考值与PI参数；
3. 仿真验证：先通过Matlab仿真模型验证SMO算法的估算精度，再进行硬件调试；
4. 故障排查：利用LED状态指示与SCI串口输出，监测电机运行参数，快速定位采样误差、算法溢出等问题。

本项目通过模块化设计与成熟的控制策略，为无传感器PMSM电机控制提供了完整的解决方案，无论是用于学习电机控制原理，还是开发实际工程产品，均具有较高的参考价值与实践意义。
