一、物理含义

输电断面是电力系统中连接不同区域（电源区 / 负荷区）、某运行模式下电气距离相近、功率输送方向一致，且 N-1 静态安全下相互关联紧密的一组输电线路集合，是区域间功率交换的核心通道。

• 普通输电断面：满足上述定义的基础联络线组，是电网区域互联的常规输电通道。
• 关键输电断面：普通断面中线路负载率最高、最接近输电极限、制约全网输电能力的脆弱断面，是电网功率传输的瓶颈。
• 本质：电网受热载荷、功角、电压稳定三重约束下的薄弱环节，故障时易引发连锁过载跳闸，直接决定电网安全稳定运行水平。

---

二、名字的由来

“断面” 本义是截面、切面（工程 / 几何里把物体切一刀的横截面）。电力系统里，把整个电网按区域 “切一刀”，分隔成电源区 / 送端和负荷区 / 受端，这一刀切过的所有联络线路，就像电网的 “输电截面”，所以直观叫输电断面。

注意到：

从电力系统拓扑理论，输电断面本质是图论中的 “割集（Cut-Set）”：

• 割集：一组支路，去掉后电网会被分成两个互不连通的子图；
• 工程上不说 “割集” 太学术，改用更直观的 **“断面”**；
• 最终 “输电断面” 成为割集在电网调度中的通俗专业名称。

用邻接矩阵、路径矩阵、伴随矩阵描述电网拓扑，简化网络节点、搜索功率流向一致的并行线路，实现断面快速划分，适配大规模电网。

断面约束：宏观、集约，将联络线群作为整体管控，调度人员只需监控断面总功率，即可保证所有联络线不突破传输约束，大幅简化大电网调度。

三、解决的核心问题

1. 破解传统静态安全分析效率瓶颈传统分析需对电网所有元件逐一对 N-1 故障计算，大电网互联后计算量极大、无实操性；输电断面直接聚焦薄弱线路组，大幅简化安全分析流程，提升计算与监控效率。
2. 防范大电网连锁故障与大面积停电针对美加大停电等事故暴露出的连锁过载跳闸问题，提前识别输电断面（脆弱通道），可快速抑制故障扩散，避免局部故障演变为全网停电。
3. 精准挖掘电网输电潜力定位制约输电能力的关键断面，通过电热协调等技术针对性提升断面输送功率，在不新建线路的前提下，最大化利用现有电网设备。
4. 简化大电网调度管理大电网分层分区划分断面，让调度人员抓住关键薄弱环节，实现精准监控与控制，适配西电东送、跨区域联网的复杂调度需求。
5. 解决电网安全约束的精准评估难题明确断面的输电极限与安全裕度，为电网运行方式优化、阻塞管理、紧急控制提供核心依据。

四、总结

• 物理构成输电断面的本质是连接电源区与负荷区、电气距离相近、功率输送方向一致的一组联络线，断面由多条关联联络线组成，没有联络线就不存在输电断面。
• 论文依据文中明确：“联接在两个区域间的一组输电线（联络线）就构成了输电断面”，断面是区域间联络线的族群化、管控化定义。
• 传统静态安全分析需逐一对联络线计算，断面分析将多条联络线的分散约束，整合为断面的统一约束，直接防控联络线连锁过载，避免故障扩大。

五、针对IEEE30节点系统举例,举出断面是啥

IEEE30 节点是经典电力系统测试系统，天然可划分为两个核心区域：

1. 送端区域（电源区）：节点 1、2、5、8、11、13（6 台发电机集中，功率输出）
2. 受端区域（负荷区）：节点 14~30（主要负荷集中，功率输入）连接这两个区域的一组联络线，就是输电断面。

5.1 实例 1：普通输电断面（区域互联核心通道）

断面名称：IEEE30 节点北部电源→南部负荷 主输电断面断面构成（连接送 / 受端的联络线集合）：

• 支路 12-14
• 支路 13-14
• 支路 9-14
• 支路 6-10核心特征：

1. 功率方向完全一致：均为电源区→负荷区单向输送有功；
2. 电气距离相近，N-1 故障下潮流相互转移；
3. 是区域间功率交换的主要通道。

5.2 实例 2：关键输电断面（系统瓶颈断面）

断面名称：IEEE30 节点西电东送 关键输电断面断面构成：

• 支路 4-12
• 支路 12-14
  ​​​​​

1. 这两条联络线负载率最高，最接近输电极限；
2. 是制约整个 IEEE30 系统输电能力的瓶颈；
3. 任意一条开断，另一条会立即过载，符合论文中关键断面定义。

5.3 评价：

1. 是连接两个区域的联络线集合；
2. 功率输送方向一致；
3. N-1 静态安全下相互关联紧密，故障易连锁过载；
4. 关键断面是普通断面中最脆弱、约束最严格的一组。

---

简单说：在 IEEE30 里，把电源区和负荷区 “切一刀”，切到的所有联络线，就是输电断面!

六、数学模型

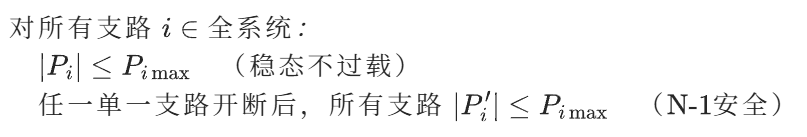

① 传统方式：全线路传输约束（联络线功率传输约束）

需对系统所有支路逐一约束，计算量极大：

② 断面化后：仅约束断面的传输约束（简化写法）

只对断面 S 内 3 条联络线约束，非断面线路不再做传输功率强制约束，大幅降维。

这里：P_Smax​：断面 S 的最大允许总传输功率（由瓶颈支路确定）

小结：
针对IEEE30节点系统关键输电断面S={4-12,12-14,13-14}，将全线路传输功率约束简化为断面约束：

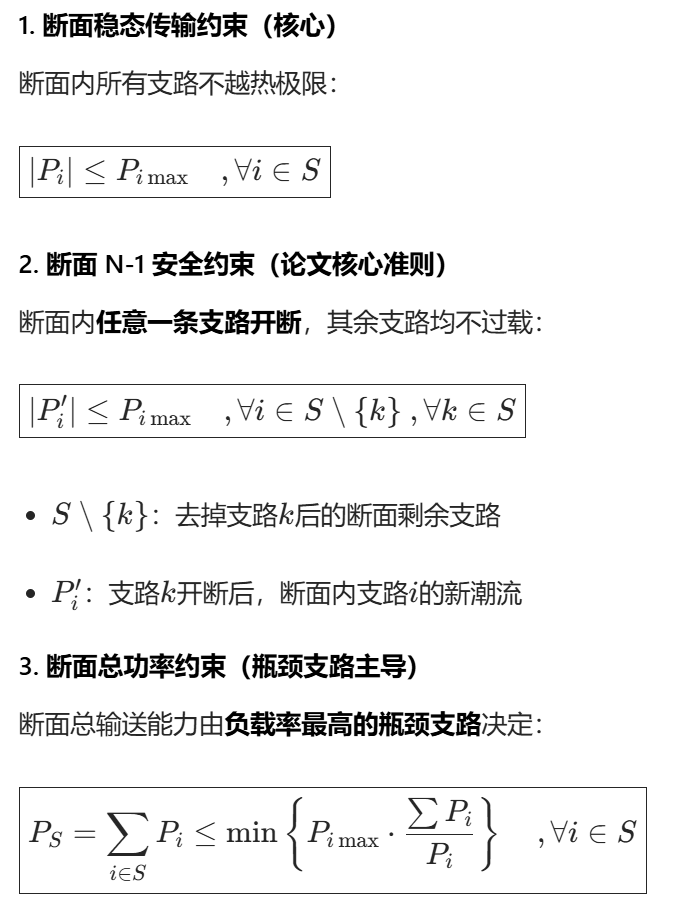

1. 稳态约束：断面内各支路有功功率不超过热稳定极限 ，∀i∈S

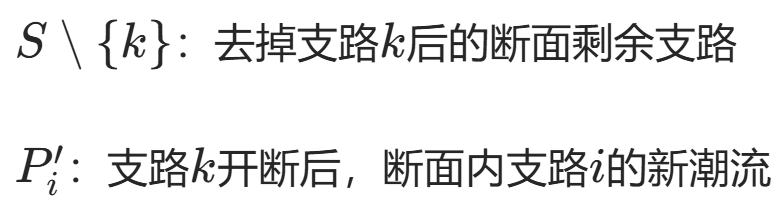

2. N-1安全约束：断面内任一支路开断，其余支路均不过载 ，∀i∈S\{k}，∀k∈S

3. 断面总功率约束：断面总传输功率受瓶颈支路限制 P_S ≤ P_S_max
