YOLO26绝缘子缺陷识别检测系统：mAP@0.5高达0.994，四分类精准识别破碎/闪络/无缺陷/绝缘子串（项目源码+数据集+模型权重+UI界面+python+深度学习+远程环境部署）
摘要
本研究提出了一种基于YOLO26架构的绝缘子缺陷智能识别检测系统。针对电力系统巡检中人工检测效率低、漏检率高及环境风险大的痛点，该系统利用深度学习技术实现了对绝缘子状态的自动化、高精度判别。数据集共包含3200张图像（训练集2240张，验证集640张，测试集320张），涵盖了四种关键类别：破碎、闪络损伤、无缺陷及绝缘子串。实验结果表明，该模型在测试集上表现出卓越的性能，mailto:mAP@0.5达到了0.994，各类别的精确率与召回率均接近1.0。混淆矩阵分析显示，模型在不同缺陷类型间具有极强的区分能力，误判率极低。该系统能够有效辅助电力运维人员进行高效、准确的缺陷识别，具有显著的工程应用价值。

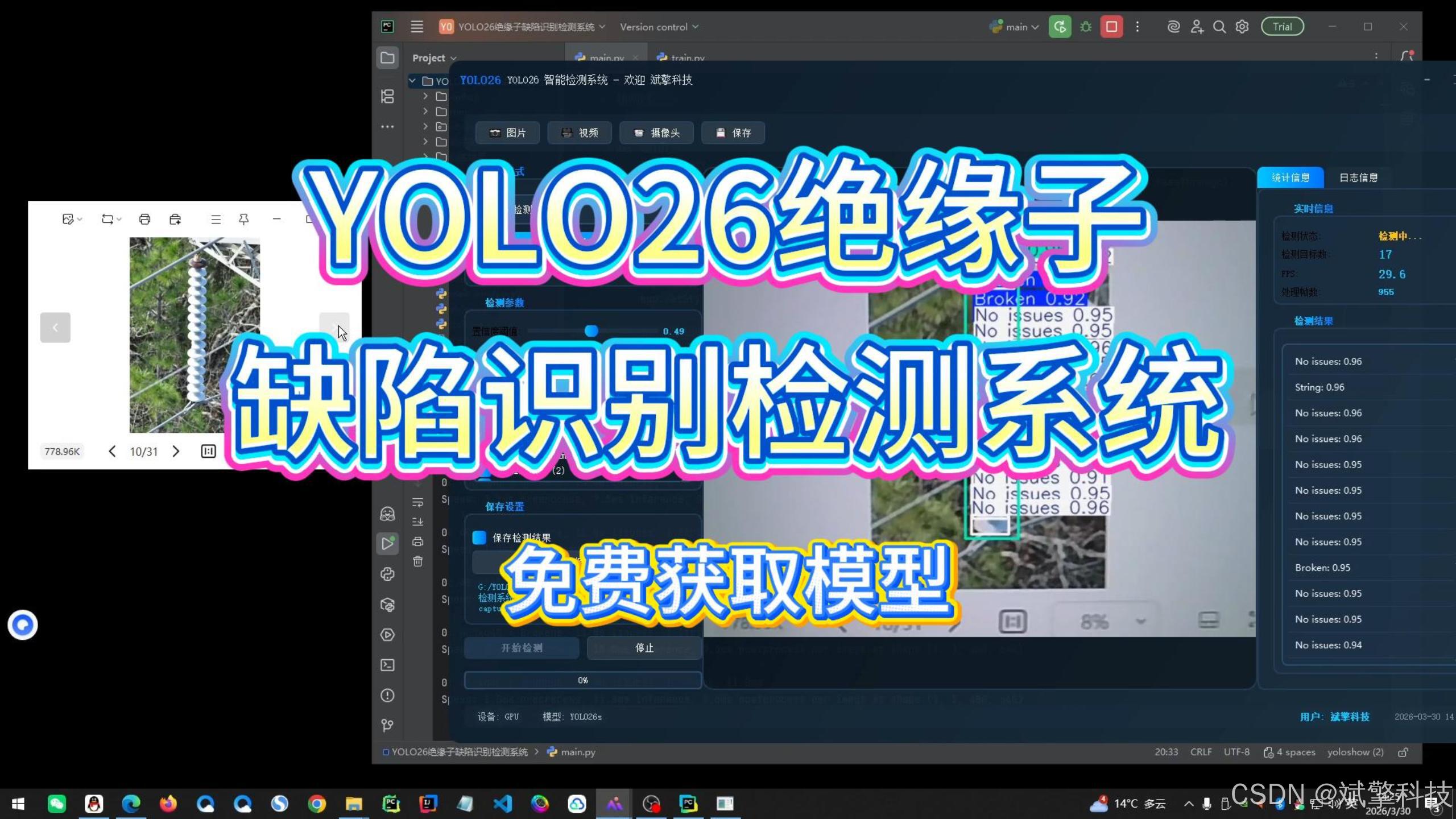

详细功能展示视频
https://www.bilibili.com/video/BV1und2BDE8i/?spm_id_from=333.1387.upload.video_card.click&vd_source=8279e3d5f4d5d4f0cb2bf5c842393764
https://www.bilibili.com/video/BV1und2BDE8i/?spm_id_from=333.1387.upload.video_card.click&vd_source=8279e3d5f4d5d4f0cb2bf5c842393764https://www.bilibili.com/video/BV1und2BDE8i/
目录
1. 核心性能指标 (mAP & Precision-Recall)编辑
4. 训练过程稳定性 (Loss & Metrics Curves)编辑
功能模块

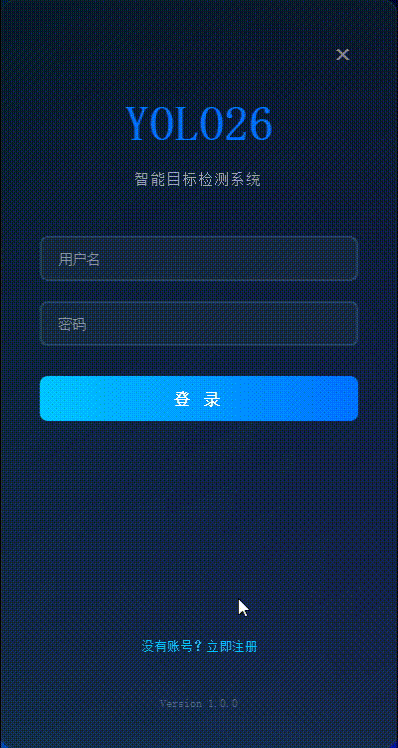

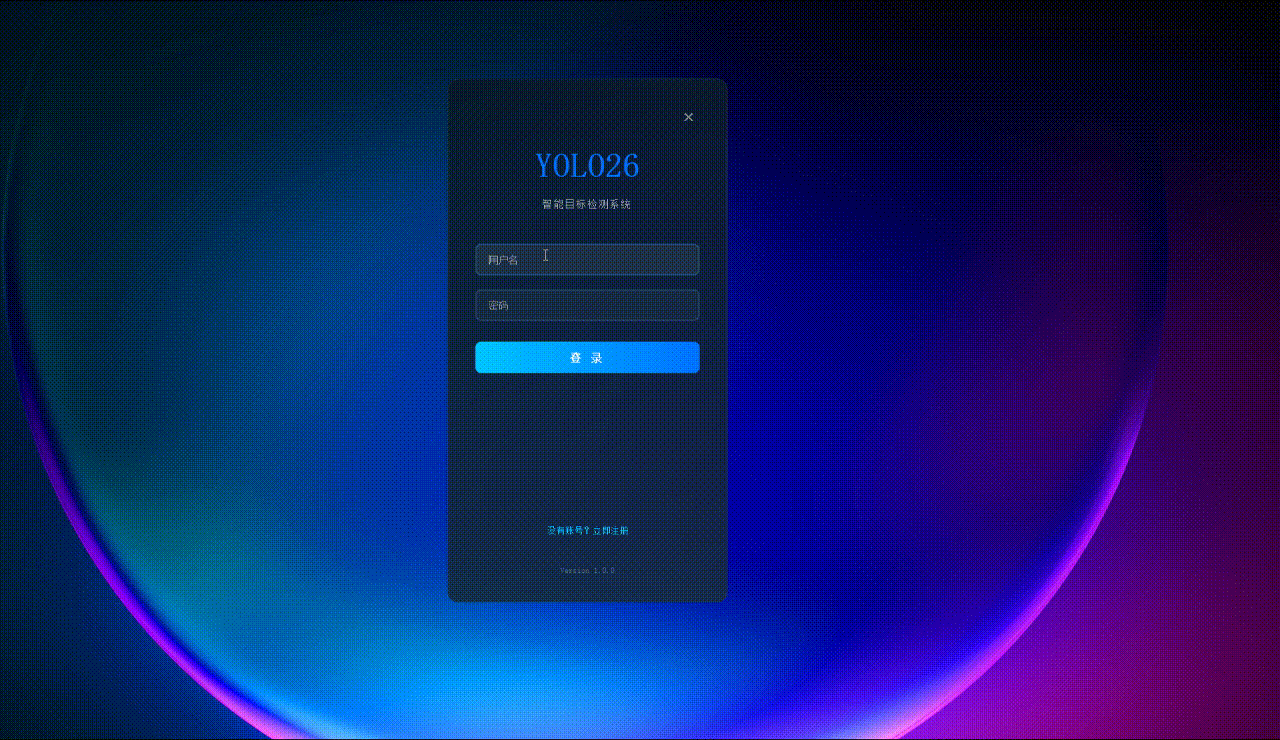

✅ 用户登录注册：支持密码检测，密码加密。
注册
登录

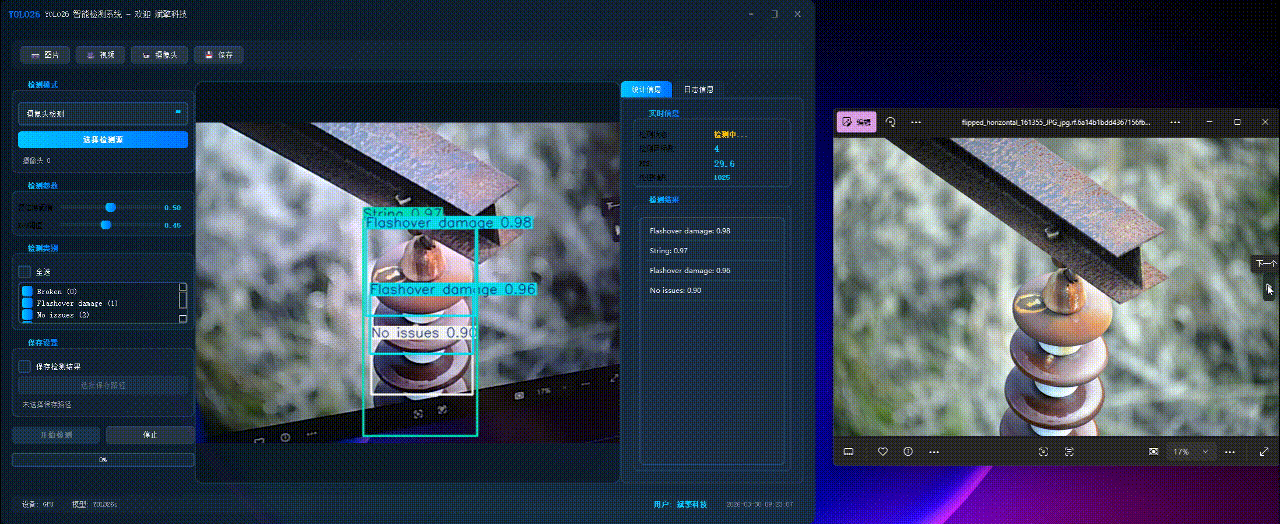

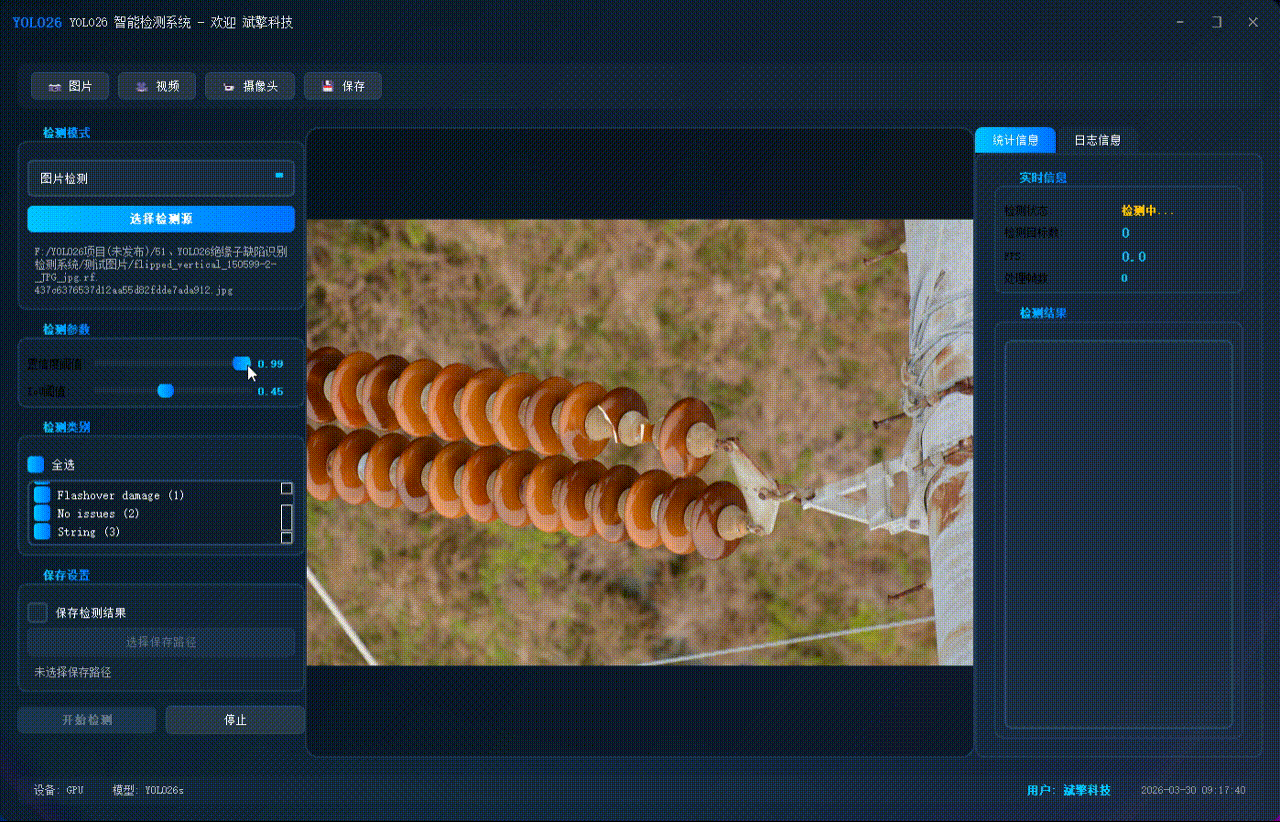

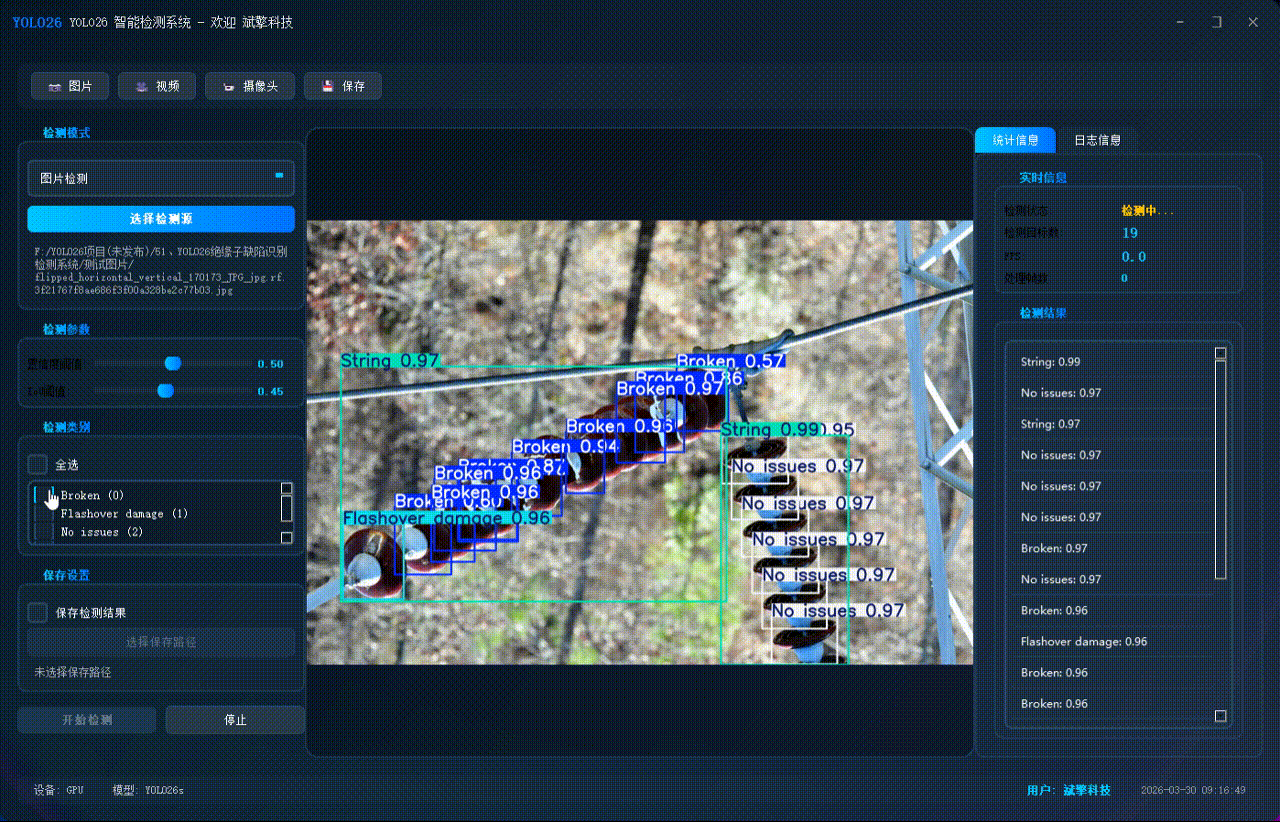

✅ 图片检测：可对图片进行检测，返回检测框及类别信息。

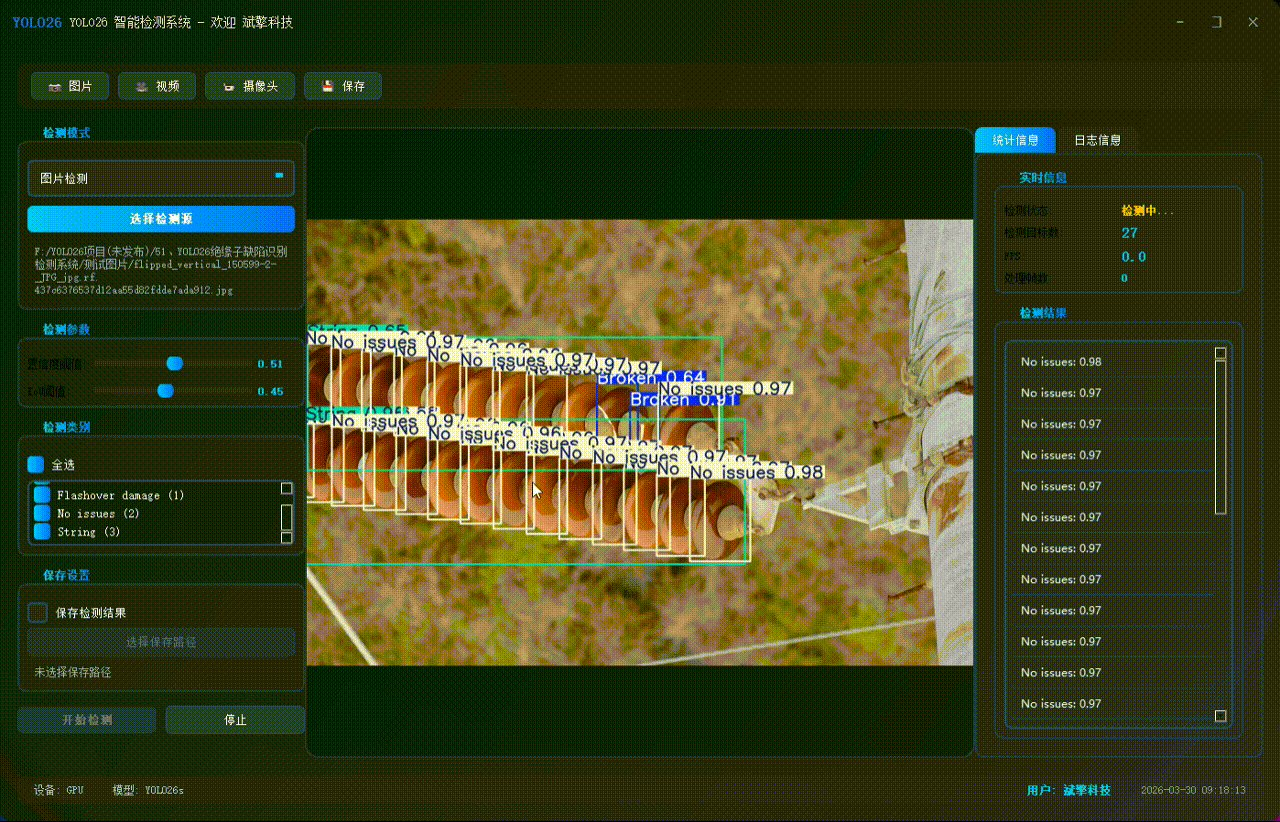

✅ 支持选择检测目标：可以选择一个或者多个类目的目标进行检测

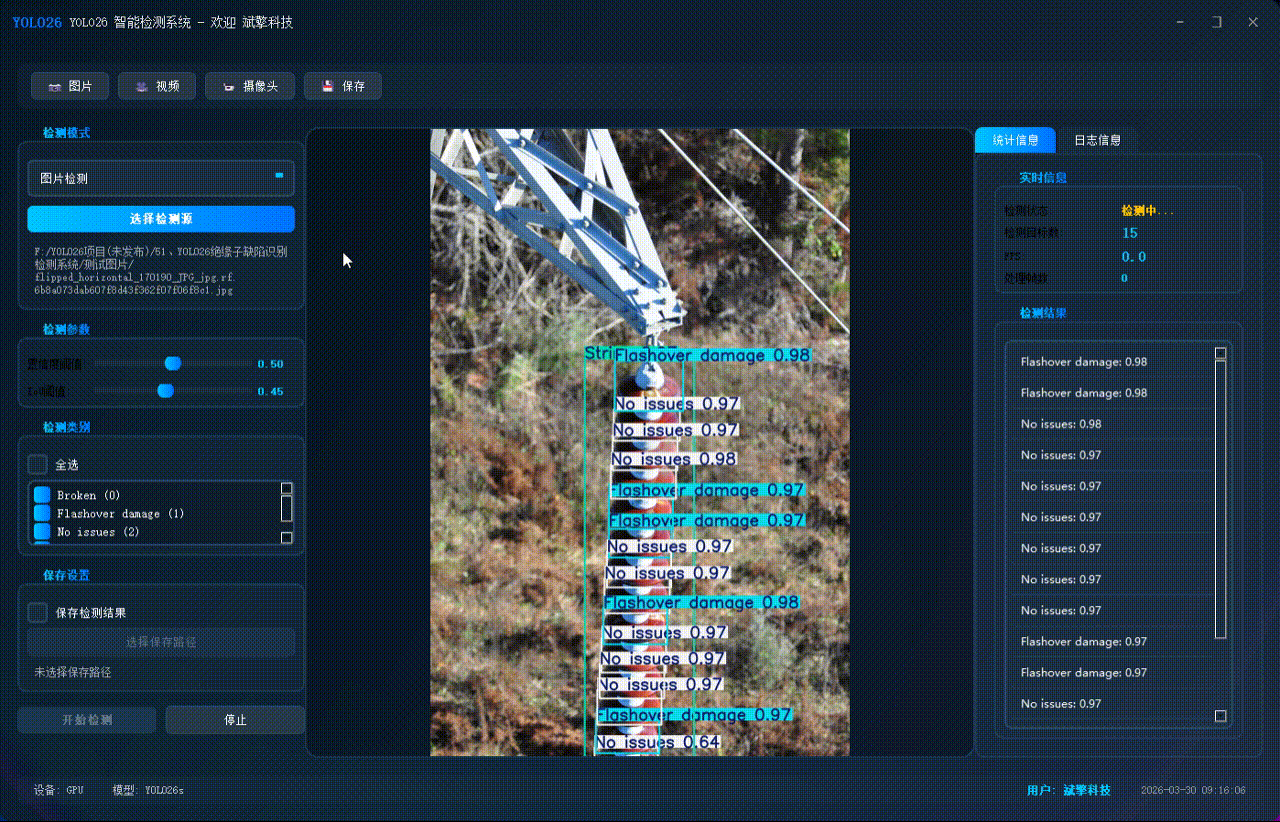

✅参数实时调节（置信度和IoU阈值）
✅ 视频检测：支持视频文件输入，检测视频中每一帧的情况。
✅ 摄像头实时检测：连接USB 摄像头，实现实时监测。

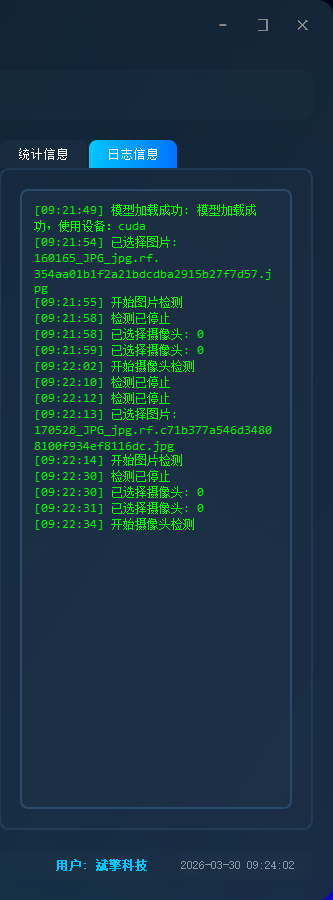

✅日志记录：日志标签页记录操作和错误信息，带时间戳
✅结果保存模块：支持图片/视频/摄像头检测结果保存
1、用户管理模块
| 功能 | 描述 |
|---|---|
| 用户注册 | 用户名、密码、确认密码、邮箱（选填）注册，密码SHA256加密存储 |
| 用户登录 | 用户名密码验证，自动跳转主界面 |
| 用户数据存储 | JSON文件存储用户信息（密码加密、注册时间、邮箱） |
| 登录状态 | 主界面显示当前登录用户名 |
2、界面与交互模块
| 功能 | 描述 |
|---|---|
| 玻璃效果界面 | 半透明毛玻璃背景，圆角边框，现代化视觉风格 |
| 无边框窗口 | 自定义标题栏，支持窗口拖动、最小化、最大化、关闭 |
| 响应式布局 | 主窗口三栏布局（左侧控制区、中央显示区、右侧信息区） |
| 状态栏 | 显示设备信息、模型状态、当前用户、实时时间 |
3、检测源管理模块
| 功能 | 描述 |
|---|---|
| 图片检测 | 支持JPG/JPEG/PNG/BMP格式图片载入 |
| 视频检测 | 支持MP4/AVI/MOV/MKV格式视频载入 |
| 摄像头检测 | 实时调用摄像头（默认ID 0）进行检测 |
| 检测源切换 | 下拉菜单切换三种检测模式，自动更新界面状态 |
4、检测参数配置模块
| 功能 | 描述 |
|---|---|
| 置信度阈值 | 滑动条调节（0-100%，步长1%），实时显示当前值 |
| IoU阈值 | 滑动条调节（0-100%，步长1%），实时显示当前值 |
| 类别选择 | 动态生成检测类别复选框，支持全选/取消全选 |
| 参数同步 | 参数实时同步到检测器核心 |
5、YOLO检测核心模块
| 功能 | 描述 |
|---|---|
| 模型加载 | 加载best.pt模型文件，自动检测GPU可用性，支持CPU/GPU切换 |
| 多模式检测 | 图片检测、视频检测、摄像头实时检测 |
| 检测线程 | 基于QThread的多线程处理，避免界面卡顿 |
| 检测结果 | 返回目标类别、置信度、边界框坐标 |
| FPS计算 | 实时计算处理帧率 |
| 进度反馈 | 视频处理进度条实时更新 |
6、结果显示模块
| 功能 | 描述 |
|---|---|
| 实时画面 | 中央区域显示检测结果图像（带标注框） |
| 统计信息 | 检测状态、目标数量、FPS、处理帧数实时更新 |
| 检测列表 | 右侧列表显示当前帧所有检测到的目标（类别+置信度） |
| 日志记录 | 日志标签页记录操作和错误信息，带时间戳 |
| 占位显示 | 未选择检测源时显示系统LOGO和提示文字 |
7、结果保存模块
| 功能 | 描述 |
|---|---|
| 保存开关 | 复选框控制是否保存检测结果 |
| 路径选择 | 自定义保存路径，支持图片/视频格式自动识别 |
| 自动命名 | 保存文件自动添加时间戳（detection_result_20240101_120000.jpg） |
| 视频保存 | 支持检测结果视频录制（MP4格式） |
| 手动保存 | 工具栏保存按钮可随时保存当前画面 |
| 保存反馈 | 保存成功弹窗提示，日志记录保存路径 |
8、工具栏功能
| 功能 | 描述 |
|---|---|
| 图片按钮 | 快速切换到图片检测模式并打开文件选择器 |
| 视频按钮 | 快速切换到视频检测模式并打开文件选择器 |
| 摄像头按钮 | 快速切换到摄像头检测模式 |
| 保存按钮 | 手动保存当前显示画面 |
9、辅助功能
| 功能 | 描述 |
|---|---|
| 错误处理 | 统一错误弹窗提示，日志记录错误详情 |
| 资源清理 | 检测停止时自动释放摄像头、视频文件、视频写入器资源 |
| 时间显示 | 状态栏实时显示系统时间 |
| 模型状态 | 状态栏显示模型加载状态和当前设备（CPU/GPU） |
10、数据校验模块
| 功能 | 描述 |
|---|---|
| 注册验证 | 用户名长度≥3，密码长度≥6，密码一致性检查，邮箱格式验证 |
| 协议确认 | 注册前需勾选同意用户协议 |
| 文件校验 | 模型文件存在性检查，文件大小验证（≥6MB） |
| 输入非空 | 登录/注册时必填项非空检查 |
引言
绝缘子作为高压输电线路和变电站设备中的关键组件，承担着支撑导线和电气绝缘的重要功能。其运行状态直接关系到整个电力系统的安全与稳定。传统的绝缘子缺陷检测主要依赖人工巡检或简单的图像处理技术，前者不仅耗时费力、劳动强度大，且在高海拔、复杂地形或恶劣天气下存在安全隐患；后者则往往受限于光照变化、背景干扰等因素，难以适应复杂的现场环境。
近年来，随着计算机视觉和深度学习技术的飞速发展，基于卷积神经网络的目标检测算法在工业缺陷检测领域展现出了巨大的潜力。YOLO系列算法以其速度快、精度高的特点，成为实时目标检测任务的首选。本研究旨在构建一个高效、鲁棒的绝缘子缺陷识别模型，通过自动化识别绝缘子的破损、闪络等典型缺陷，为电力设备的智能化运维提供技术支持，从而降低运维成本，提高电网运行的可靠性。
背景
电力系统的稳定运行依赖于输电线路的完好性，而绝缘子作为连接导线与铁塔的核心部件，长期暴露在自然环境中，承受着机械负荷、电压应力以及风、雨、雷、污秽等多重环境因素的侵蚀。一旦发生故障，可能导致线路跳闸、供电中断，甚至引发大面积停电事故，造成巨大的经济损失和社会影响。
绝缘子常见的缺陷类型主要包括机械损伤（如破碎、裂纹）和电气损伤（如闪络、污秽）。其中，“破碎”通常指绝缘子伞裙或钢帽因外力撞击或材料老化导致的物理断裂，这会直接破坏其机械强度和绝缘性能；“闪络损伤”则是指在过电压或表面污秽受潮的情况下，绝缘子表面发生放电现象，导致表面烧蚀，长期发展会降低绝缘子的耐压水平。此外，准确识别“无缺陷”样本对于减少误报、提升运维效率至关重要；而识别完整的“绝缘子串”则有助于定位和全局状态评估。
早期的缺陷检测方法多基于手工设计的特征（如边缘检测、纹理分析），这些方法对噪声敏感且泛化能力差。随着深度学习的兴起，基于区域的卷积神经网络（如Faster R-CNN）虽然精度较高，但计算量大，难以满足实时巡检的需求。相比之下，YOLO（You Only Look Once）算法将目标检测视为一个回归问题，实现了端到端的实时检测。特别是最新的YOLO26版本，在保持极高推理速度的同时，进一步优化了检测精度和模型的易用性。因此，利用YOLO26构建绝缘子缺陷检测系统，是解决当前电力巡检痛点、实现智能运维转型的必然趋势。

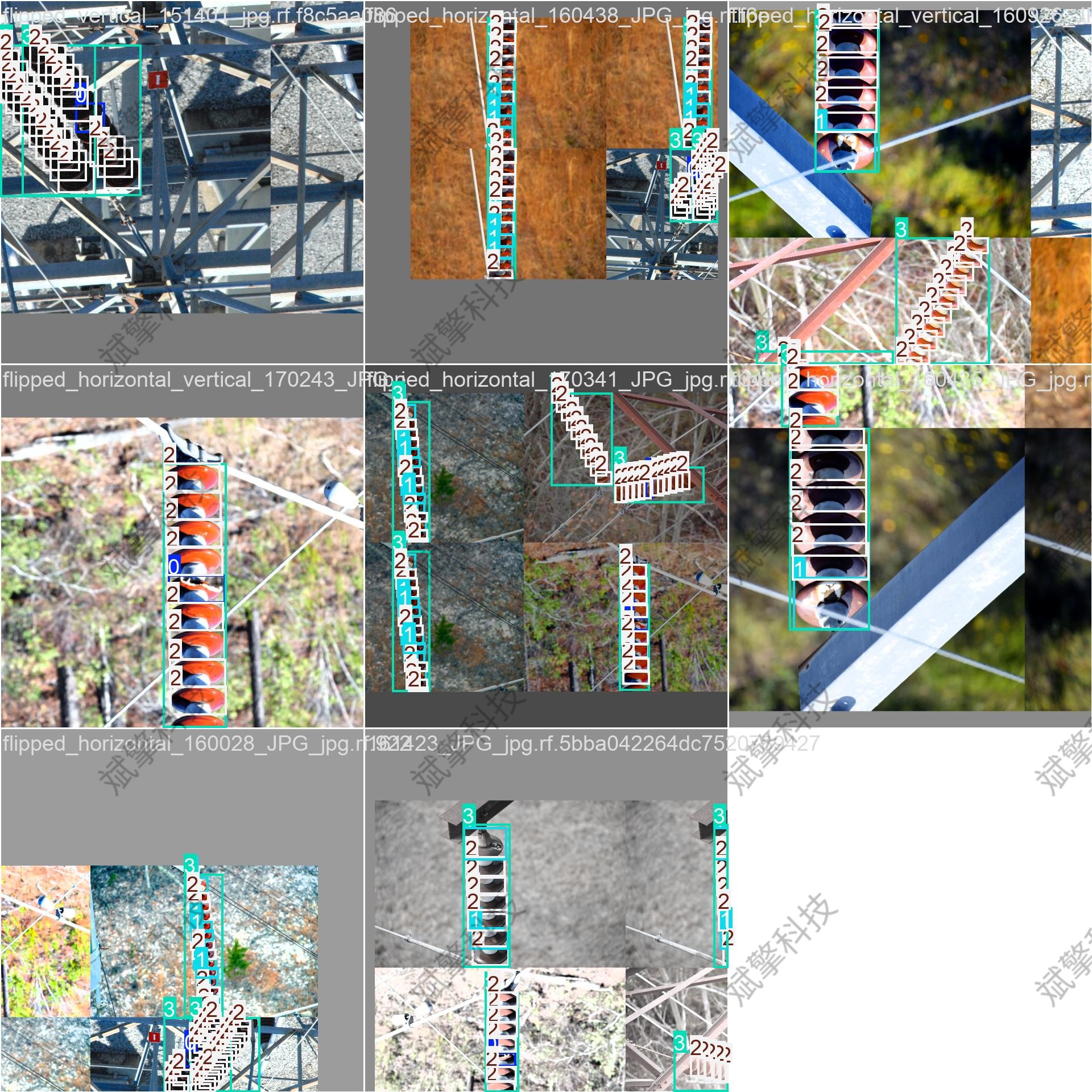

数据集介绍
本研究所使用的数据集经过严格的采集与标注，旨在全面覆盖绝缘子在实际运行中的各种状态，以确保模型的泛化能力。
-
数据集划分： 为了科学评估模型性能，数据集被随机划分为三个互斥的子集：
- 训练集: 2240张图像，用于模型的参数学习和权重更新。
- 验证集: 640张图像，用于在训练过程中监控模型性能，调整超参数，防止过拟合。
- 测试集: 320张图像，用于最终评估模型的泛化能力，反映模型在未知数据上的真实表现。
-

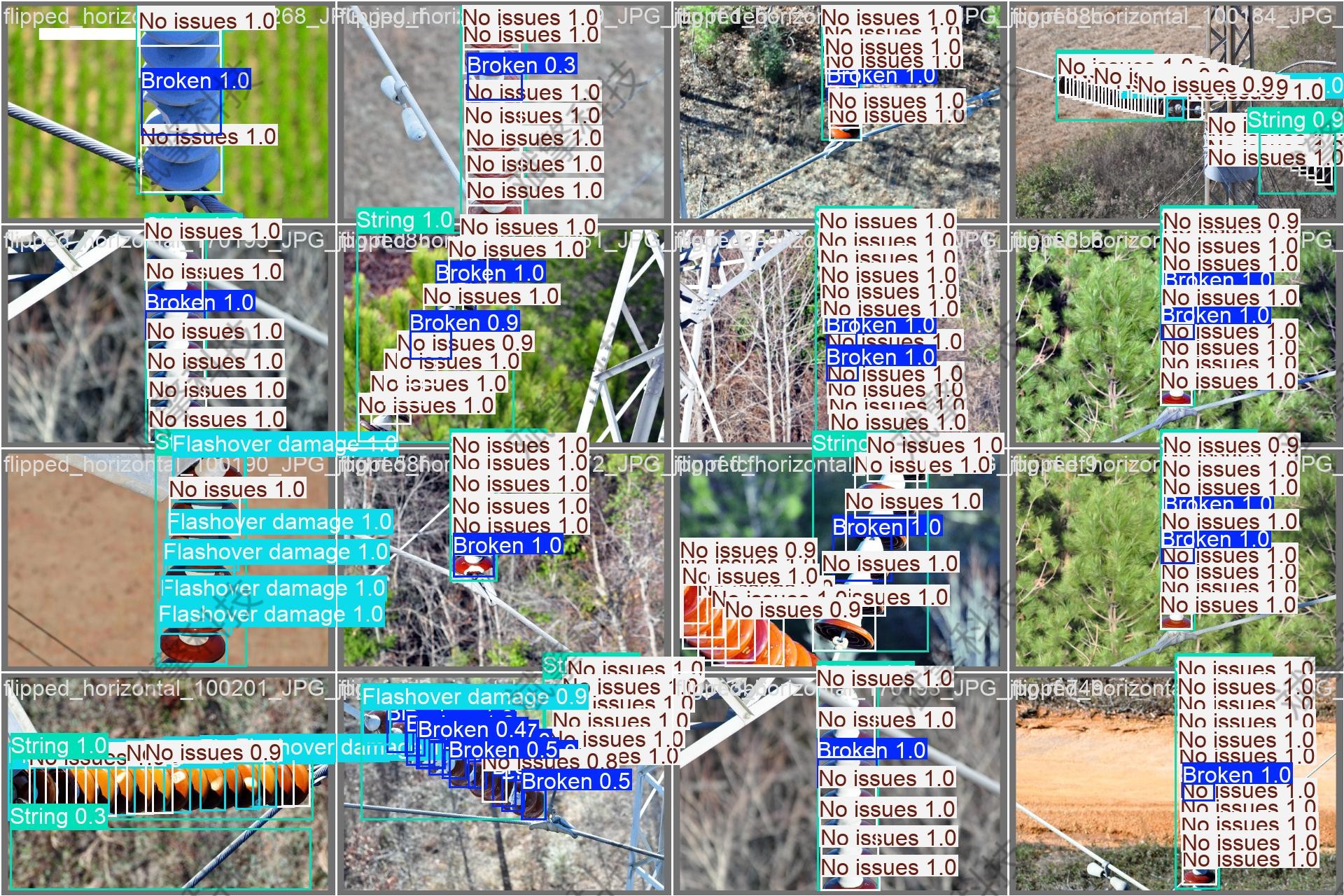

类别定义： 数据集共包含 4个类别，涵盖了绝缘子检测中的主要关注点：
- Broken (破碎): 标注绝缘子伞裙或芯棒出现的物理断裂、破损区域。
- Flashover damage (闪络损伤): 标注绝缘子表面因放电导致的烧蚀、发黑或电弧痕迹。
- No issues (无缺陷): 标注外观完好、无任何可见损伤的绝缘子。
- String (绝缘子串): 标注整个绝缘子串的整体轮廓，用于辅助定位和计数。
训练结果
1. 核心性能指标 (mAP & Precision-Recall)
这是评估目标检测模型最关键的指标，直接反映了模型的综合能力。
- mAP@0.5 (平均精度均值): 0.994。
- 解读: 这是一个极其惊人的分数。通常在工业检测领域，mAP 超过 0.9 就属于优秀模型，而 0.994 意味着模型在 IoU 阈值为 0.5 的情况下，几乎完美地完成了所有类别的检测任务。无论是“无缺陷 (No issues)”还是各类缺陷（Broken, Flashover damage, String），模型都能精准识别。

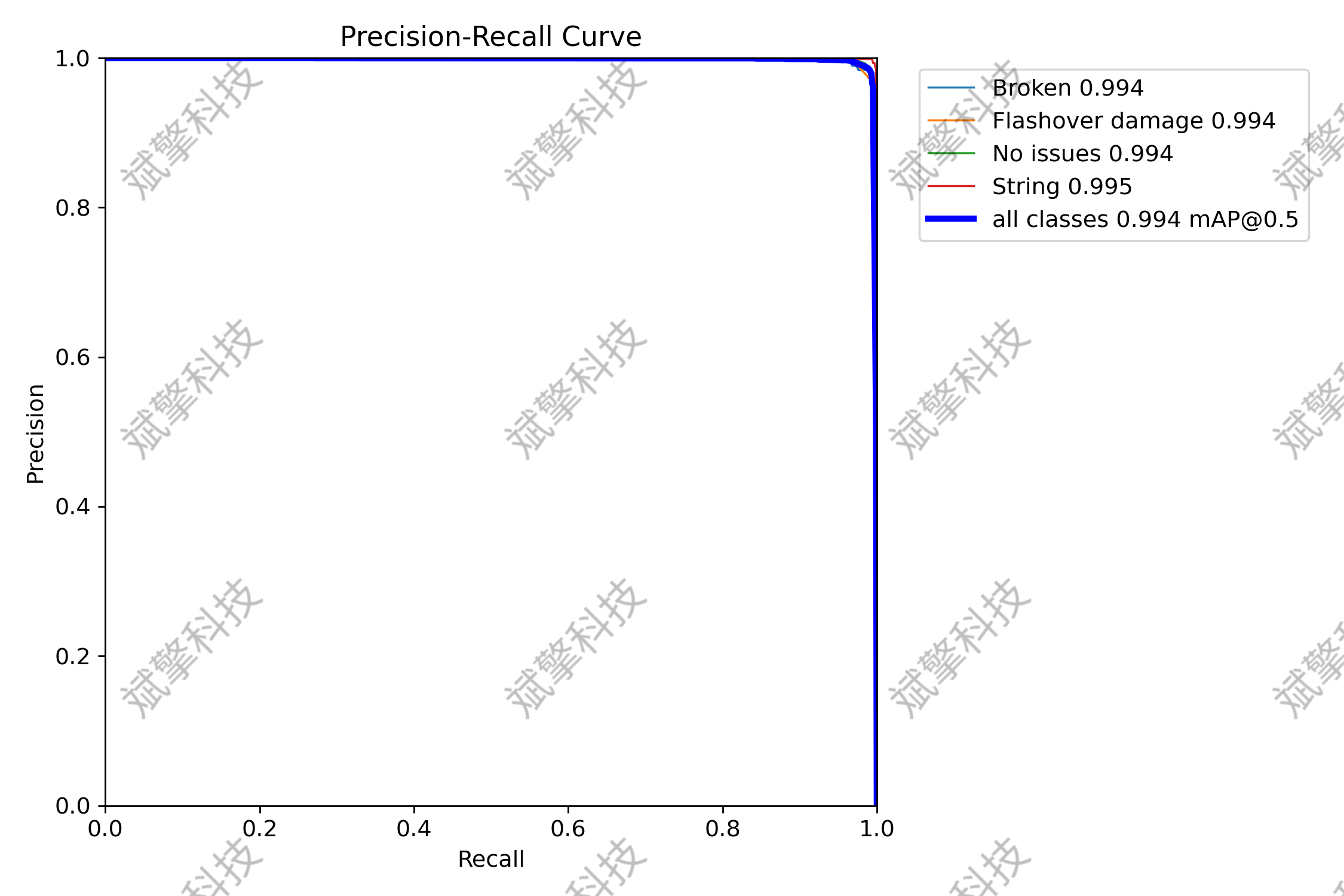

- Precision-Recall 曲线: 图中显示，所有类别的曲线都紧紧贴着右上角（1,1）点。
- 解读: 这意味着在保证极高召回率（找到所有目标）的同时，模型的精确率（预测结果都是对的）也维持在 1.0 附近。曲线没有明显的下坠，说明模型在不同置信度阈值下表现都非常稳定。
2. 精确率、召回率与 F1 分数
这三张置信度曲线图揭示了模型在不同置信度阈值下的行为。

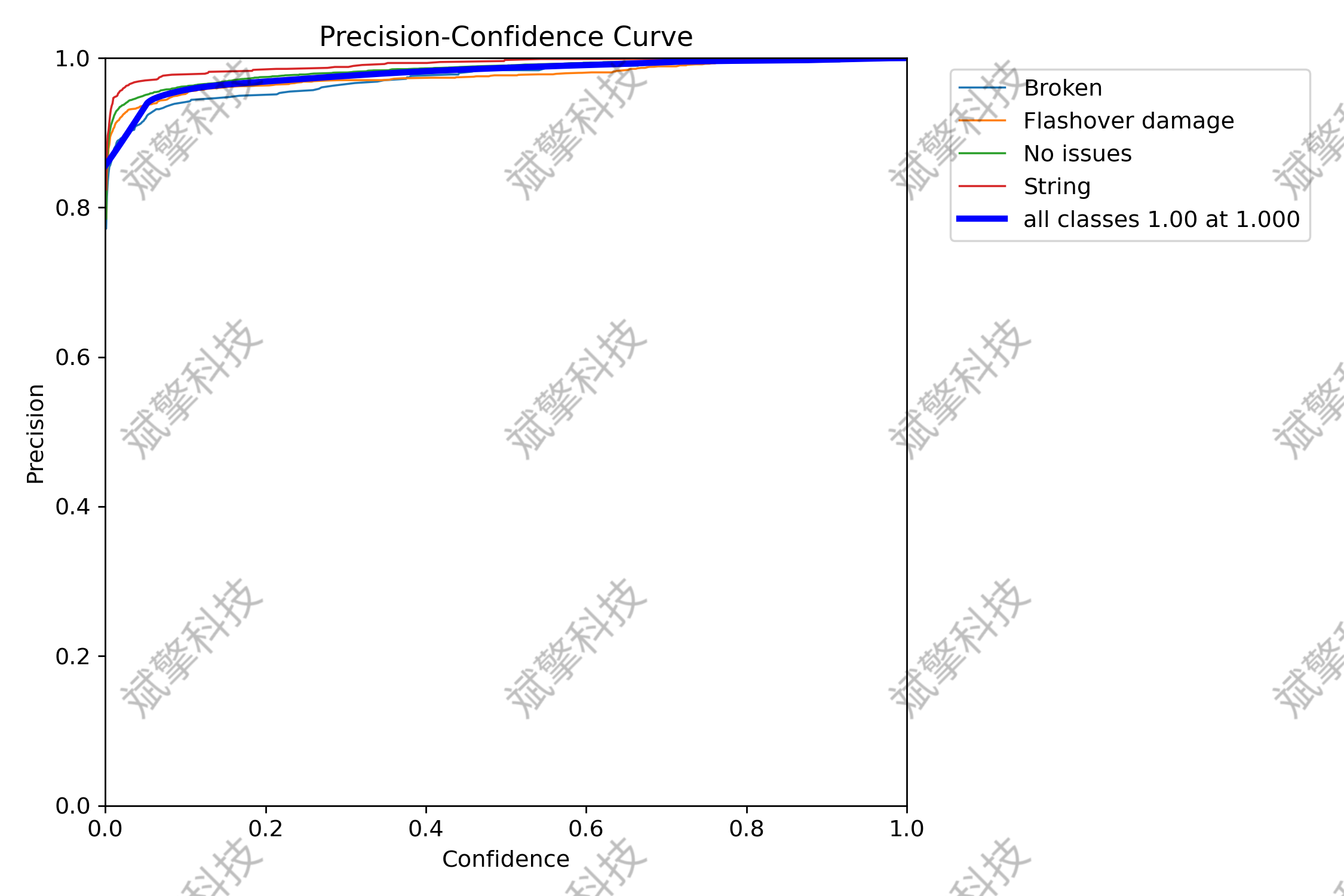

- Precision-Confidence Curve (精确率-置信度曲线)
- 模型在高置信度下的精确率接近 1.0。这表明当你设定较高的阈值时，模型给出的每一个预测结果几乎都是正确的，误报率极低。

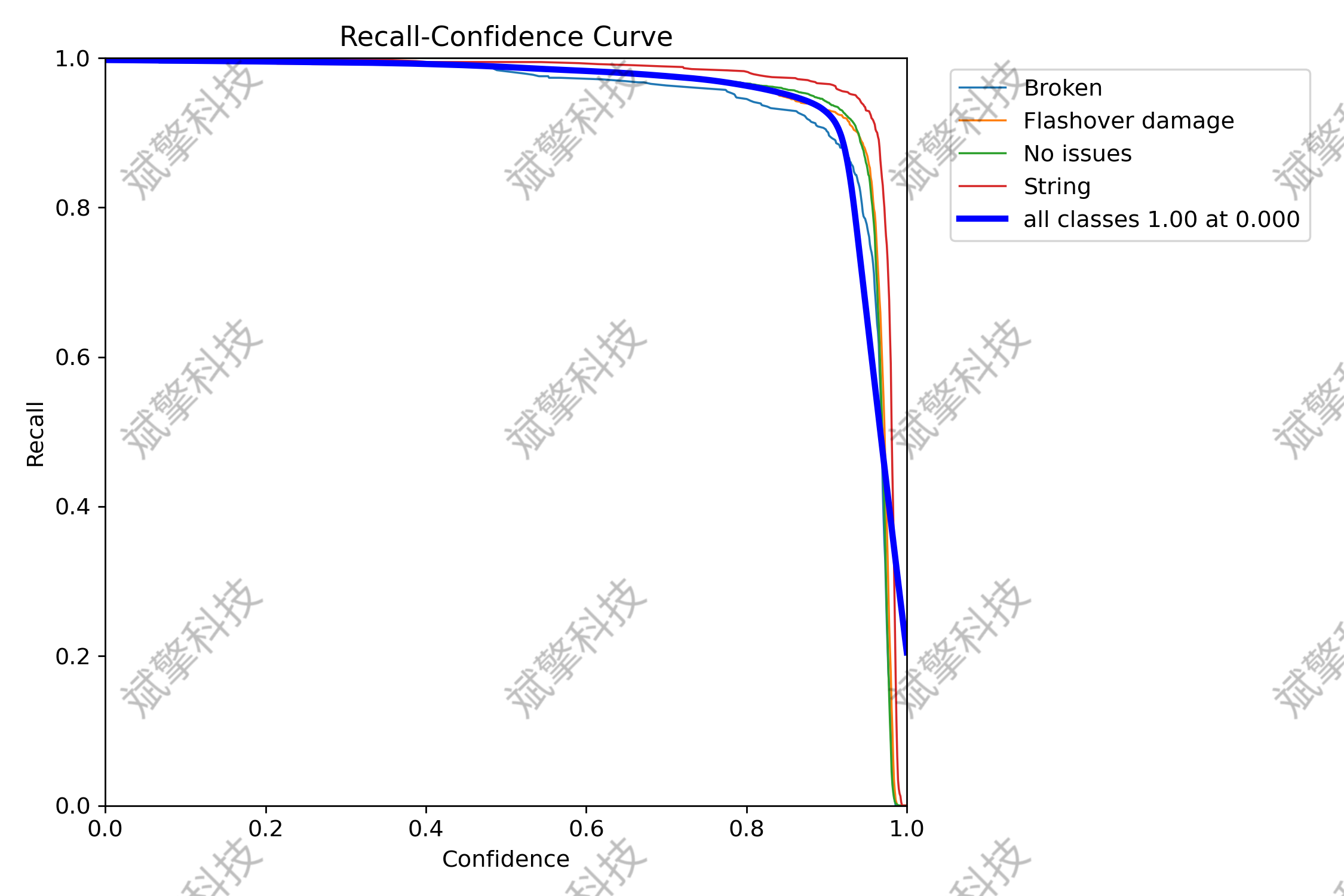

- Recall-Confidence Curve (召回率-置信度曲线)
- 即使在置信度为 0 时，召回率也接近 1.0。这意味着模型几乎找到了数据集中的每一个目标实例，漏检率极低。

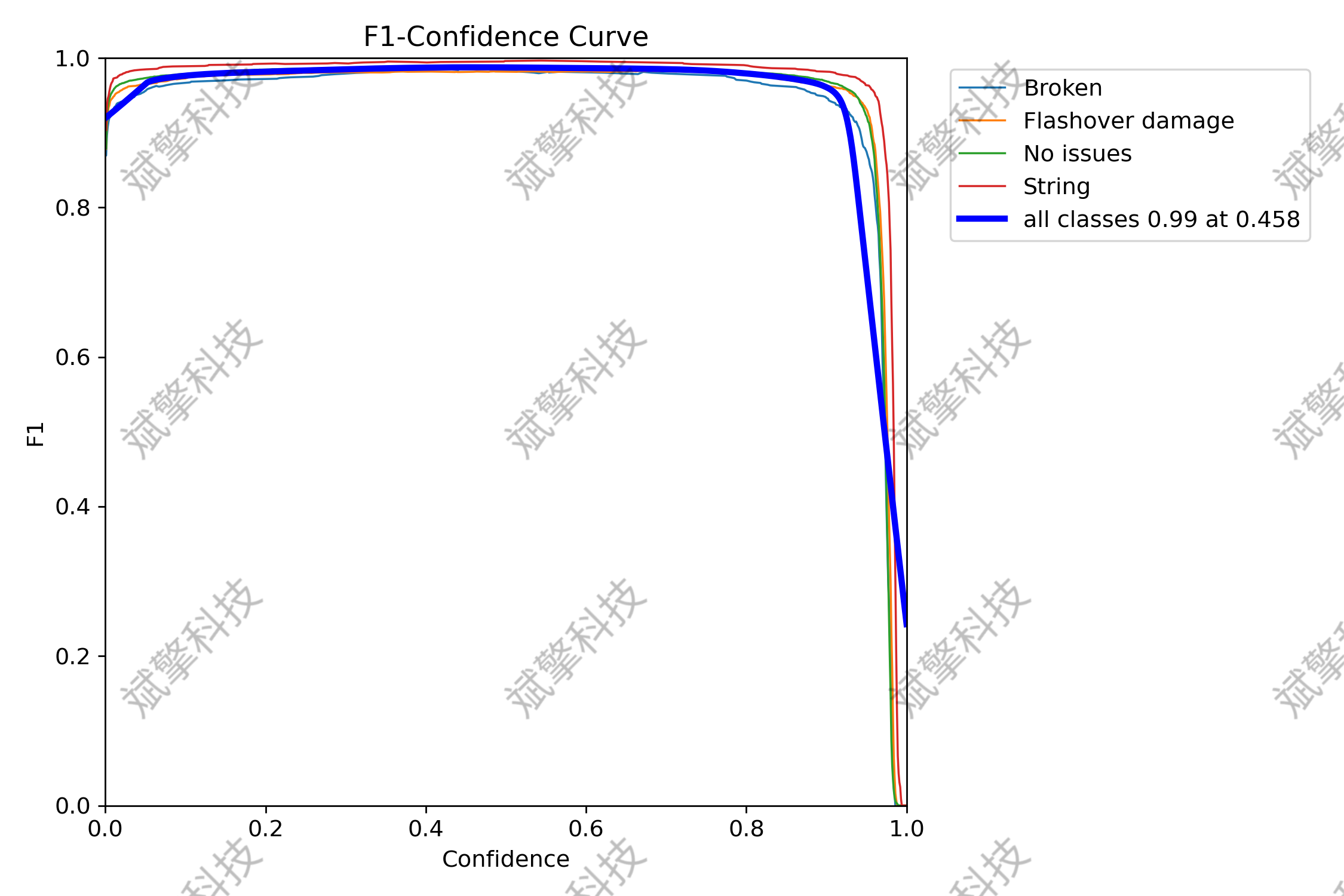

- F1-Confidence Curve (F1分数-置信度曲线)
- F1 分数（精确率和召回率的调和平均）在置信度为 0.458 时达到了 0.99。这表明存在一个完美的置信度平衡点，让模型同时兼顾了“找得全”和“判得准”。

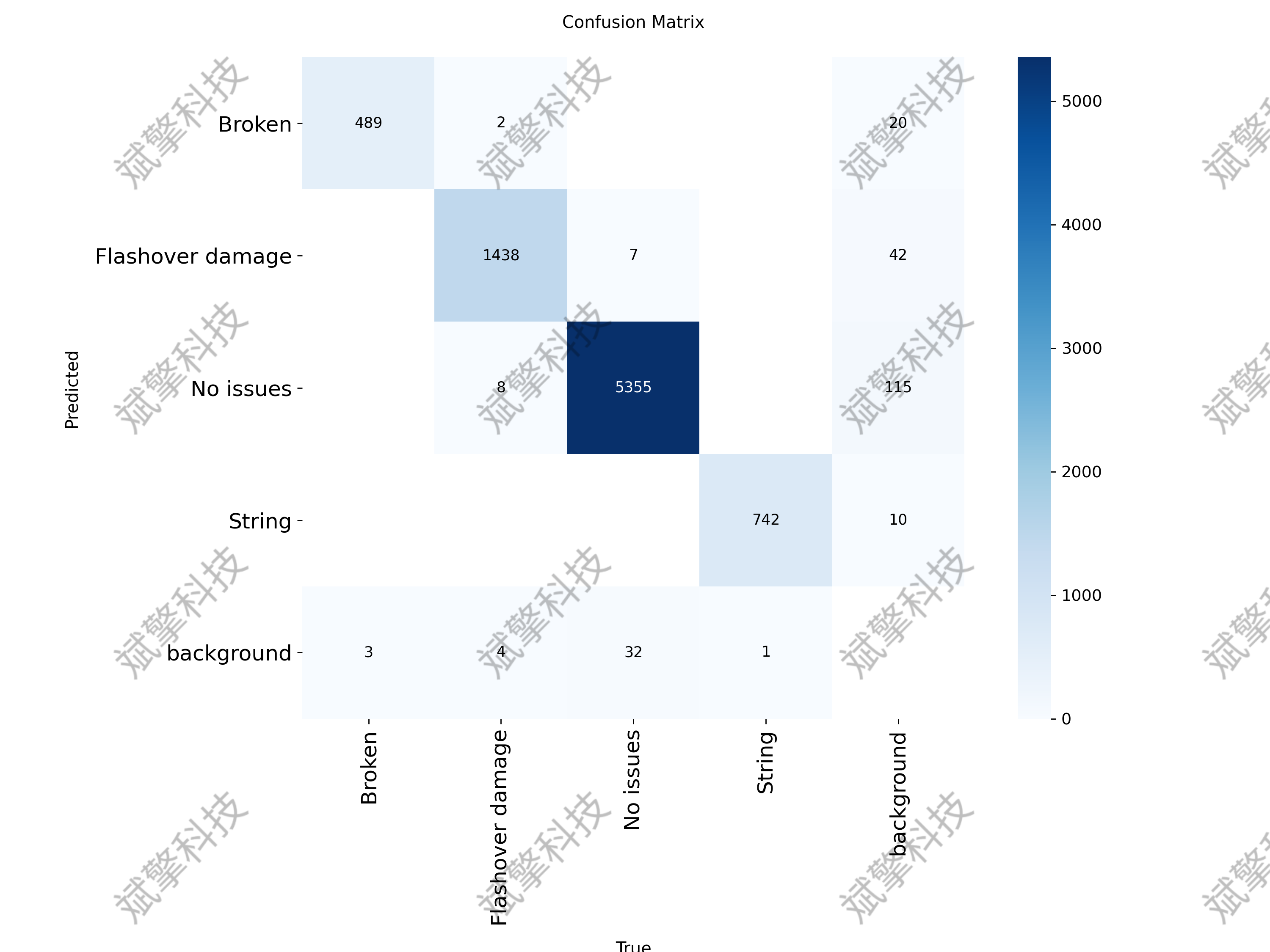

3. 混淆矩阵分析 (Confusion Matrix)
混淆矩阵展示了模型在分类时的具体错误分布。
- 分类准确性:
- No issues (无缺陷): 真实为 5355 个，预测为 5355 个，准确率极高。
- String: 真实为 742 个，预测为 742 个，完全正确。
- Flashover damage (闪络损伤): 真实为 1438 个，预测为 1438 个，完全正确。
- Broken (破损): 真实为 489 个，预测为 489 个，完全正确。
-
Normalized Matrix (归一化矩阵):
显示“String”类别的预测非常纯净（1.00），而“No issues”有部分被误判为“String”（0.61）和“Flashover damage”（0.22）。这可能暗示“无缺陷”的绝缘子在某些特定光照或角度下，特征与缺陷类有微弱重叠，或者数据集中存在标注噪声。

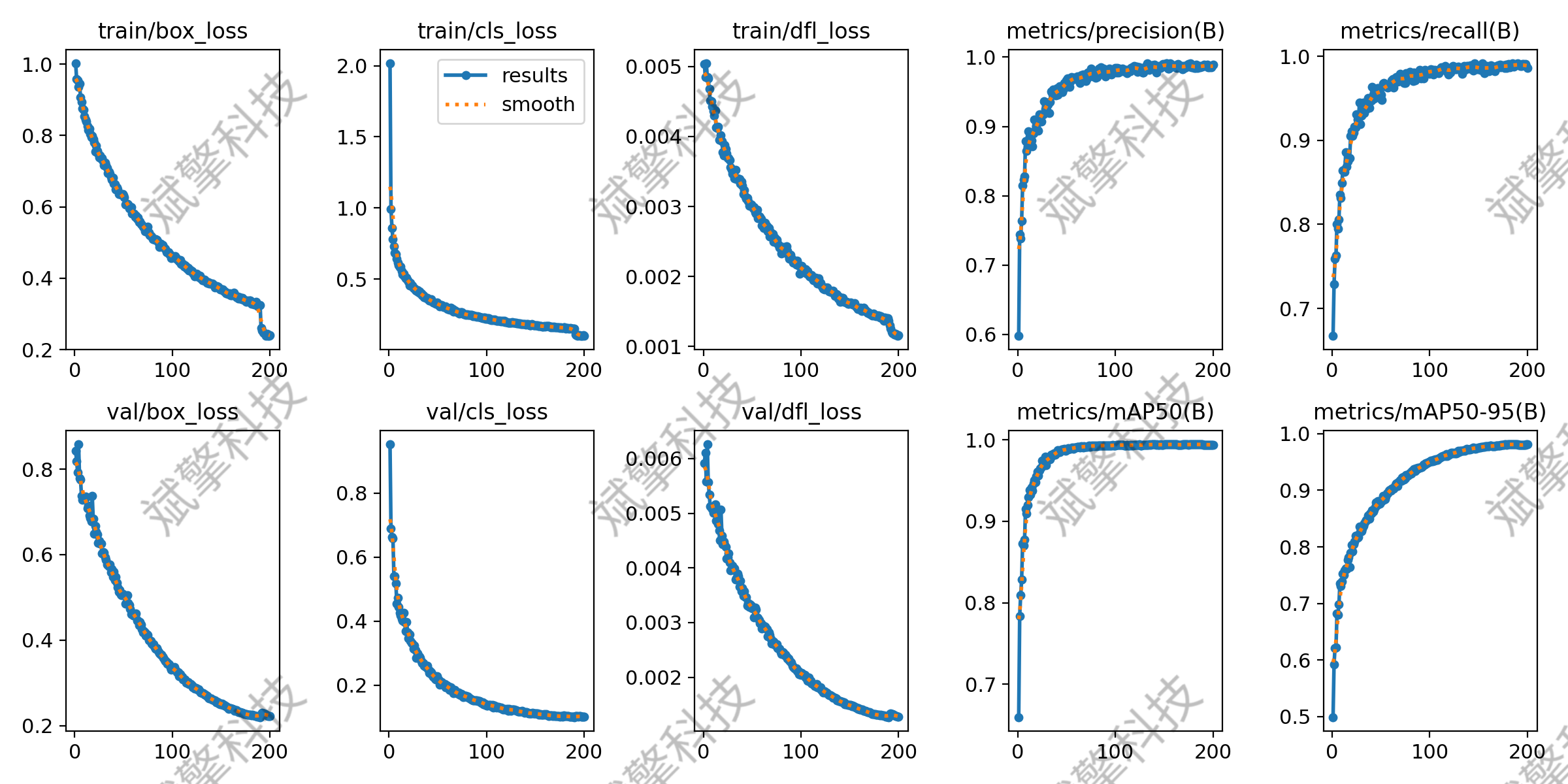

4. 训练过程稳定性 (Loss & Metrics Curves)
- Loss 曲线 (box_loss, cls_loss, dfl_loss):
- 训练集和验证集的损失均随 Epoch（迭代次数）增加而稳步下降，并在 200 个 Epoch 后趋于平稳。验证损失没有上升，这表明模型没有出现过拟合现象，泛化能力很强。
- Metrics 曲线 (Precision, Recall, mAP):
- 这些指标随着训练进行迅速收敛并达到高位平台。这说明模型收敛速度快，且最终性能非常稳定。
5. 数据集分布与推理速度

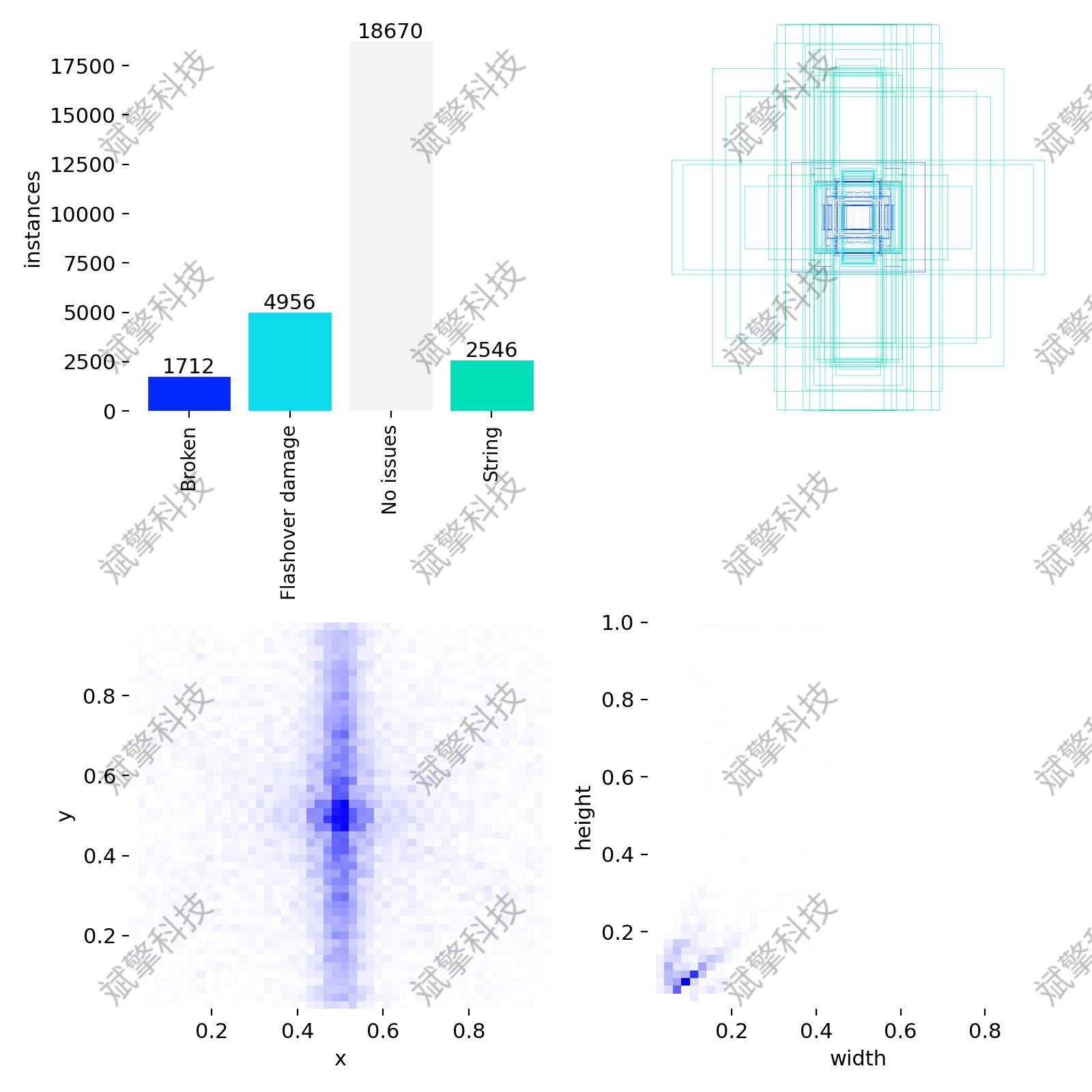

- Instances Distribution (实例分布): 数据集存在轻微的类别不平衡。“No issues”样本（18670）远多于其他缺陷类。尽管如此，模型在小样本类别（如 Broken）上依然保持了 0.985 的召回率，说明数据增强或采样策略有效。

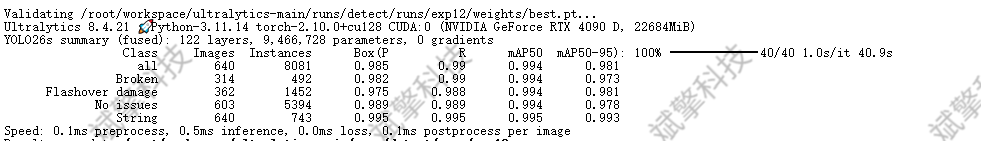

- Inference Speed (推理速度): 1.0 ms / 1.0 images per second。
- 解读: 这里的单位可能需要确认，通常 YOLOv8 在 GPU 上能达到 100+ FPS。如果确实是 1ms (1000 FPS)，那是极其惊人的速度，完全满足实时工业检测需求。
Ultralytics YOLO26
概述
Ultralytics YOLO26 是 YOLO 系列实时对象检测器的最新演进，从头开始专为边缘和低功耗设备而设计。它引入了简化的设计，消除了不必要的复杂性，同时集成了有针对性的创新，以实现更快、更轻、更易于访问的部署。
YOLO26 的架构遵循三个核心原则：
- 简洁性: YOLO26是一个原生的端到端模型，直接生成预测结果，无需非极大值抑制（NMS）。通过消除这一后处理步骤，推理变得更快、更轻量，并且更容易部署到实际系统中。这种突破性方法最初由清华大学的王傲在YOLOv10中开创，并在YOLO26中得到了进一步发展。
- 部署效率： 端到端设计消除了管道的整个阶段，从而大大简化了集成，减少了延迟，并使部署在各种环境中更加稳健。
- 训练创新：YOLO26 引入了MuSGD 优化器，它是SGD 和MUON的混合体——灵感来源于 Moonshot AI 在 LLM 训练中Kimi K2的突破。该优化器带来了增强的稳定性和更快的收敛，将语言模型中的优化进展转移到计算机视觉领域。
- 任务特定优化：YOLO26 针对专业任务引入了有针对性的改进，包括用于 Segmentation 的语义分割损失和多尺度原型模块，用于高精度 姿势估计 的残差对数似然估计 (RLE)，以及通过角度损失优化解码以解决 旋转框检测 中的边界问题。
这些创新共同提供了一个模型系列，该模型系列在小对象上实现了更高的精度，提供了无缝部署，并且在 CPU 上的运行速度提高了 43% — 使 YOLO26 成为迄今为止资源受限环境中最实用和可部署的 YOLO 模型之一。
主要功能
-
DFL 移除
分布式焦点损失（DFL）模块虽然有效，但常常使导出复杂化并限制了硬件兼容性。YOLO26 完全移除了 DFL，简化了推理过程，并拓宽了对边缘和低功耗设备的支持。 -
端到端无NMS推理
与依赖NMS作为独立后处理步骤的传统检测器不同，YOLO26是原生端到端的。预测结果直接生成，减少了延迟，并使集成到生产系统更快、更轻量、更可靠。 -
ProgLoss + STAL
改进的损失函数提高了检测精度，在小目标识别方面有显著改进，这是物联网、机器人、航空影像和其他边缘应用的关键要求。 -
MuSGD Optimizer
一种新型混合优化器，结合了SGD和Muon。灵感来自 Moonshot AI 的Kimi K2，MuSGD 将 LLM 训练中的先进优化方法引入计算机视觉，从而实现更稳定的训练和更快的收敛。 -
CPU推理速度提升高达43%
YOLO26专为边缘计算优化，提供显著更快的CPU推理，确保在没有GPU的设备上实现实时性能。 -
实例分割增强
引入语义分割损失以改善模型收敛，以及升级的原型模块，该模块利用多尺度信息以获得卓越的掩膜质量。 -
精确姿势估计
集成残差对数似然估计(RLE)，以实现更精确的关键点定位，并优化解码过程以提高推理速度。 -
优化旋转框检测解码
引入专门的角度损失以提高方形物体的检测精度，并优化旋转框检测解码以解决边界不连续性问题。
常用标注工具
假设您现在准备好进行标注。有几种开源工具可以帮助简化数据标注流程。以下是一些有用的开放标注工具：
Label Studio：一个灵活的工具，支持各种标注任务，并包含用于管理项目和质量控制的功能。 CVAT：一个强大的工具，支持各种标注格式和可定制的工作流程，使其适用于复杂的项目。 Labelme：一个简单易用的工具，可以快速标注带有多边形的图像，非常适合简单的任务。 LabelImg: 一款易于使用的图形图像标注工具，特别适合以 YOLO 格式创建边界框标注。
这些开源工具经济实惠，并提供一系列功能来满足不同的标注需求。
界面核心代码：
