基于有限控制集单矢量模型预测磁链控制的异步电机 Matlab 仿真研究

摘要

针对传统异步电机模型预测控制存在权重系数整定复杂、多目标优化耦合、控制结构繁琐等问题，本文提出一种有限控制集单矢量模型预测磁链控制（FCS-MFPC）策略。该策略以两电平电压源逆变器供电的异步电机为控制对象，摒弃空间矢量调制模块与权重系数整定环节，通过转矩与磁链解析关系实现双控制目标向单一磁链矢量跟踪的等效转换，采用电压模型完成定子磁链观测，结合电机数学模型实现磁链与电流的一步预测并补偿数字控制延迟，以定子磁链矢量误差为单一价值函数遍历逆变器电压矢量完成最优矢量选择，同时配置直流预励磁启动策略与过流保护逻辑。基于 Matlab/Simulink 搭建仿真平台开展稳态、动态及启动性能测试，结果表明，所提 FCS-MFPC 策略具有算法结构简洁、动态响应快速、磁链跟踪精准、运行可靠性高等优势，能够有效简化异步电机预测控制实现流程，为异步电机高性能传动控制提供了一种简化可行的方案。

关键词

异步电机；有限控制集；模型预测控制；磁链控制；单矢量跟踪；无权重系数

一、绪论

1.1 研究背景与意义

异步电机凭借结构简单、运行可靠、成本低廉、维护便捷等核心优势，在工业传动、轨道交通、新能源发电、家电设备等领域得到广泛应用，是现代电力传动系统的核心执行部件。随着工业自动化与智能制造的快速发展，高端装备对异步电机调速系统的控制精度、动态响应速度、运行稳定性及算法实现简洁性提出了更高要求。传统异步电机控制策略如矢量控制存在参数依赖度高、坐标变换复杂、动态响应受限等问题；直接转矩控制虽动态响应优异，但存在磁链与转矩脉动较大、低速性能不佳等缺陷；传统模型预测转矩控制需同时优化转矩、磁链等多控制目标，依赖权重系数整定，参数调试难度大，制约了其在工业现场的普及应用。

有限控制集模型预测控制依托逆变器固有的有限电压矢量特性，无需连续调制环节，具有原理直观、动态响应快、多约束易集成等特点，成为异步电机高性能控制的研究热点。传统模型预测转矩控制将转矩与定子磁链作为独立控制目标，通过加权求和构建价值函数，权重系数的选取缺乏统一理论依据，多依赖人工试凑，不仅增加算法调试复杂度，还会影响控制性能的稳定性。针对上述问题，本文研究有限控制集单矢量模型预测磁链控制策略，通过目标等效转换实现双目标解耦与单一化控制，全程无需权重系数整定与空间矢量调制，在保留模型预测控制快速动态响应优势的同时，大幅简化算法结构，提升控制策略的实用性与可靠性，对推动异步电机高性能简化控制技术的工程应用具有重要的理论与实际意义。

1.2 国内外研究现状

在异步电机模型预测控制领域，国内外学者围绕控制目标优化、算法简化、参数鲁棒性提升等方向开展了大量研究。传统有限控制集模型预测转矩控制以转矩和定子磁链为双控制目标，构建含权重系数的价值函数，通过遍历电压矢量实现最优控制，但权重系数整定成为制约其性能的核心问题。部分学者通过自适应算法、模糊控制等方法实现权重系数在线优化，虽提升了控制性能，但增加了算法计算复杂度，违背了模型预测控制简洁易实现的初衷。

近年来，单目标模型预测控制成为简化算法的重要研究方向，通过控制目标等效转换，将多目标优化转化为单一目标跟踪，从原理上消除权重系数。部分研究通过磁链与转矩的数学关联，将转矩指令转化为磁链矢量参考分量，实现单一磁链跟踪控制，但在磁链观测精度、数字延迟补偿、启动性能优化等方面仍存在不足。同时，现有研究多聚焦于算法核心逻辑，对系统保护策略、启动稳定性等工程化应用问题关注较少。

在仿真研究方面，Matlab/Simulink 作为电力传动系统仿真的主流工具，能够精准搭建异步电机、逆变器、控制算法等模块，直观验证控制策略的稳态与动态性能。目前针对无权重系数、无调制环节的单矢量模型预测磁链控制的系统化仿真研究较少，缺乏对控制算法、目标转换、观测预测、矢量寻优及启动保护策略的完整仿真验证与性能分析。

1.3 本文主要研究内容

本文以两电平电压源逆变器供电的异步电机为研究对象，开展有限控制集单矢量模型预测磁链控制的 Matlab 仿真研究，具体研究内容如下：（1）阐述 FCS-MFPC 控制策略的核心原理，包括参考值等效转换、定子磁链观测、状态预测与延迟补偿、价值函数构建与最优矢量寻优、启动与保护策略的实现逻辑；（2）基于 Matlab/Simulink 搭建完整的仿真平台，包含异步电机本体、两电平电压源逆变器、直流电源、FCS-MFPC 控制器、磁链观测器、启动与保护模块等；（3）设计仿真测试方案，开展稳态运行性能、转矩动态响应性能、转速突变性能、启动性能测试，分析磁链跟踪效果、转矩脉动、电流波形、动态响应速度等关键指标；（4）总结 FCS-MFPC 策略的控制优势，验证该策略在简化算法、提升动态响应、增强运行可靠性等方面的有效性。

二、基于 FCS-MFPC 的异步电机控制原理

2.1 整体控制结构

本文所提 FCS-MFPC 控制系统以两电平电压源逆变器为驱动单元，异步电机为控制对象，整体结构包含转速外环、参考值等效转换模块、定子磁链观测模块、状态预测与延迟补偿模块、价值函数寻优模块、逆变器驱动模块及启动保护模块。系统无需转速调节器复杂设计、空间矢量调制模块与权重系数整定环节，控制结构简洁直观。

系统工作流程为：采集电机定子电流、直流母线电压等电气信号，通过电压模型观测得到实际定子磁链；将给定转矩参考值与定子磁链幅值参考值输入参考值等效转换模块，合成单一定子磁链矢量参考值；结合电机数学模型对定子磁链、定子电流进行一步预测，并补偿数字控制带来的一拍延迟；以磁链矢量误差为单一价值函数，遍历逆变器 8 组电压矢量，筛选出使价值函数最小的最优电压矢量；直接驱动逆变器开关管动作，实现对异步电机的磁链跟踪控制；同时通过直流预励磁实现平稳启动，集成过流检测与脉冲封锁逻辑保障系统安全运行。

2.2 参考值等效转换策略

传统模型预测转矩控制存在转矩与磁链双控制目标耦合、权重系数难以整定的问题，本文通过参考值等效转换实现双目标向单一控制目标的转化。该策略依托异步电机转矩与定子磁链的解析关系，将独立的转矩参考值与定子磁链幅值参考值，等效合成为一个完整的定子磁链矢量参考值。

通过数学解析关系，将转矩控制需求转化为定子磁链矢量的角度与幅值分量，与定子磁链幅值参考值融合后，得到唯一的定子磁链矢量参考值。该转换方式从控制原理上实现了双目标解耦，将多目标优化问题简化为单一磁链矢量跟踪问题，彻底省去传统预测控制中权重系数的设计与整定环节，既避免了权重系数选取不当对控制性能的影响，又大幅简化了控制算法的逻辑复杂度，提升了算法的工程适用性。

2.3 定子磁链观测与状态预测

定子磁链的精准观测是实现磁链跟踪控制的基础，本文采用电压模型完成定子磁链观测，该模型无需转速信号，结构简单、计算量小，适合数字控制系统实现。通过采集逆变器输出电压与电机定子电流，结合电机定子电阻参数，实时计算得到定子磁链的幅值与角度信息，为后续预测与寻优提供精准的状态反馈。

考虑到数字控制系统存在计算延时，会导致控制指令输出滞后一拍，降低控制精度与系统稳定性，因此在状态预测环节引入一拍延迟补偿机制。基于观测得到的当前时刻定子磁链与定子电流，结合异步电机数学模型，完成下一时刻定子磁链与定子电流的一步超前预测，同时对数字控制延迟带来的预测误差进行补偿修正，保证预测值与电机实际运行状态高度匹配，提升磁链跟踪的精准度与控制系统的动态性能。

2.4 价值函数与最优电压矢量寻优

有限控制集模型预测控制的核心是通过价值函数实现最优电压矢量的筛选，本文摒弃传统多目标加权价值函数，采用定子磁链矢量误差作为单一价值函数。该价值函数仅表征参考定子磁链矢量与预测定子磁链矢量之间的偏差，物理意义明确，计算过程简单。

两电平电压源逆变器固有 8 组电压矢量（6 组有效矢量、2 组零矢量），控制过程中无需空间矢量调制，直接遍历全部 8 组电压矢量，分别计算对应价值函数值，通过对比寻优，选择使价值函数最小的一组电压矢量作为最优输出，直接驱动逆变器开关动作。该寻优方式响应速度快，能够快速跟踪磁链参考矢量的变化，实现优异的动态控制性能，同时无调制环节进一步简化了硬件与软件实现流程。

2.5 启动与系统保护策略

为解决异步电机直接启动时冲击电流大、启动转矩不足的问题，本文采用直流预励磁启动策略。在电机正式启动运行前，向电机定子绕组通入直流励磁电流，提前建立稳定的定子磁链，使电机在启动时刻具备充足的磁链基础，有效降低启动冲击电流，提升启动转矩，实现电机的平稳软启动。

为提升系统运行可靠性，集成过流判断与脉冲封锁保护逻辑。实时采集电机定子三相电流，设定过流阈值，当检测到电流超过阈值时，系统立即触发保护机制，快速封锁逆变器驱动脉冲，切断功率输出，避免过流损坏逆变器功率器件与电机本体，保障整个传动系统在故障工况下的安全稳定运行。

三、Matlab/Simulink 仿真平台搭建

3.1 仿真平台整体架构

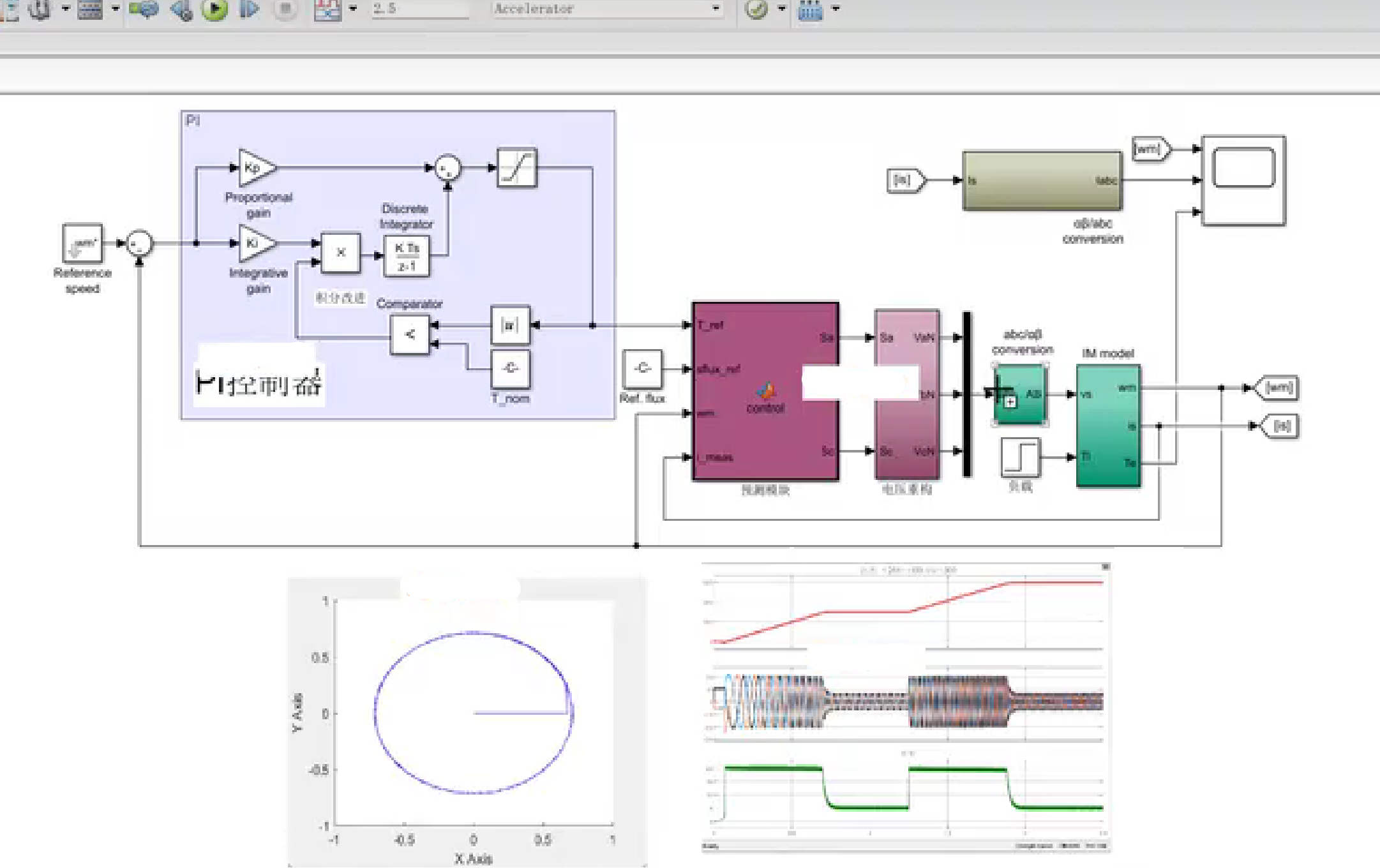

基于 Matlab/Simulink 仿真软件搭建 FCS-MFPC 异步电机控制系统仿真平台，整体架构模块化设计，便于调试与性能分析。仿真平台主要包括六大核心模块：直流电源模块、两电平电压源逆变器模块、异步电机本体模块、FCS-MFPC 控制核心模块、信号采集与观测模块、启动与保护模块。各模块之间通过信号连接线完成数据交互，模拟实际物理系统的电气连接与信号传输，能够真实还原电机运行过程与控制算法的执行逻辑。

3.2 核心模块搭建

1. 功率主电路模块：直流电源模块提供稳定的直流母线电压，为逆变器提供能量输入；两电平电压源逆变器模块采用全桥开关器件结构，接收控制模块输出的最优电压矢量，将直流电转换为变频变压的交流电，为异步电机供电；该模块严格遵循实际逆变器的开关特性，输出 8 组有限电压矢量，满足有限控制集控制需求。

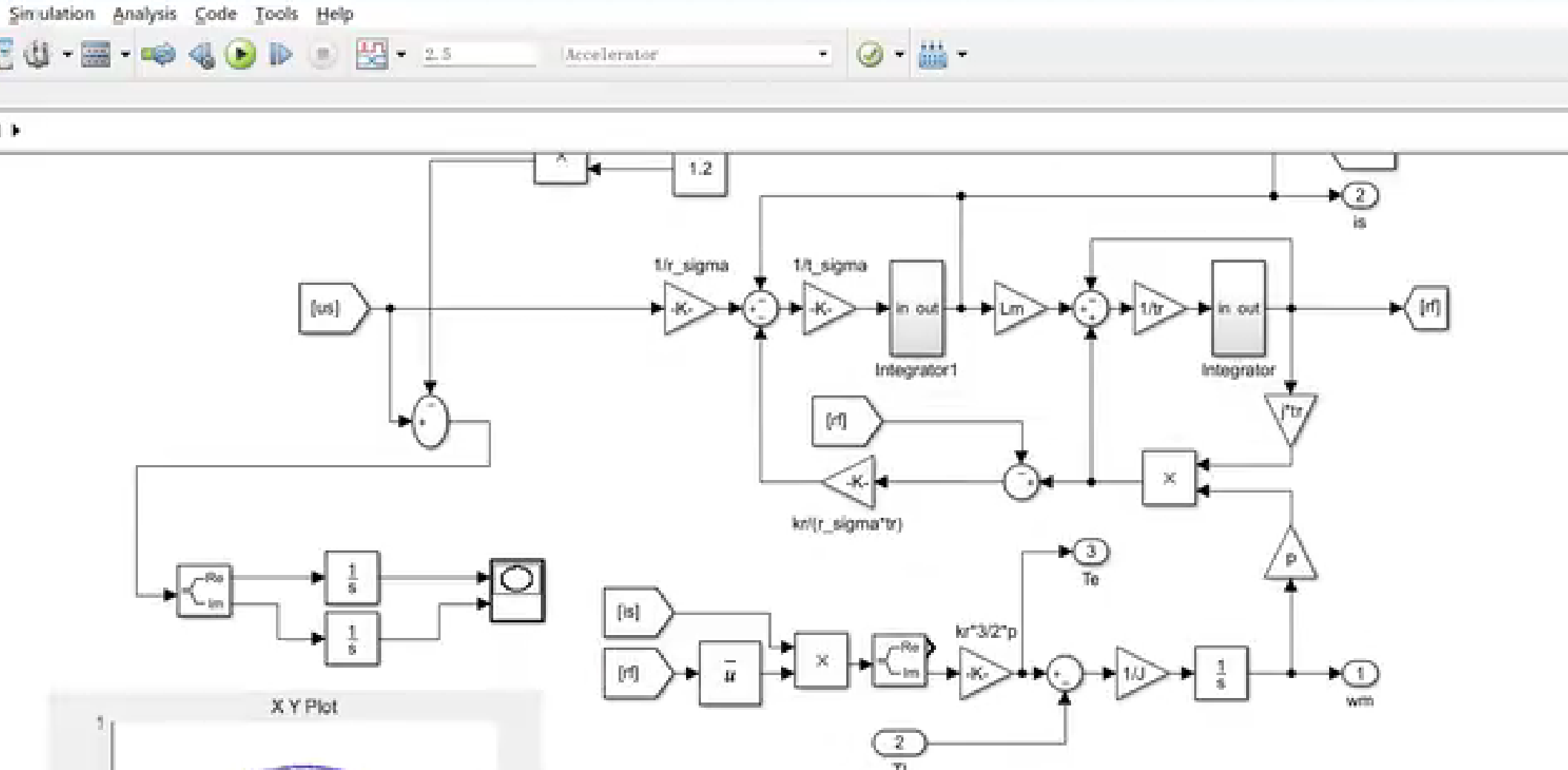

2. 电机本体模块：采用 Matlab 内置的异步电机仿真模型，设置电机额定参数、定子电阻、转子电阻、定转子电感等参数，模拟实际异步电机的电磁特性与机械运动特性，输出定子电流、转速、转矩等运行信号，为控制系统提供反馈。

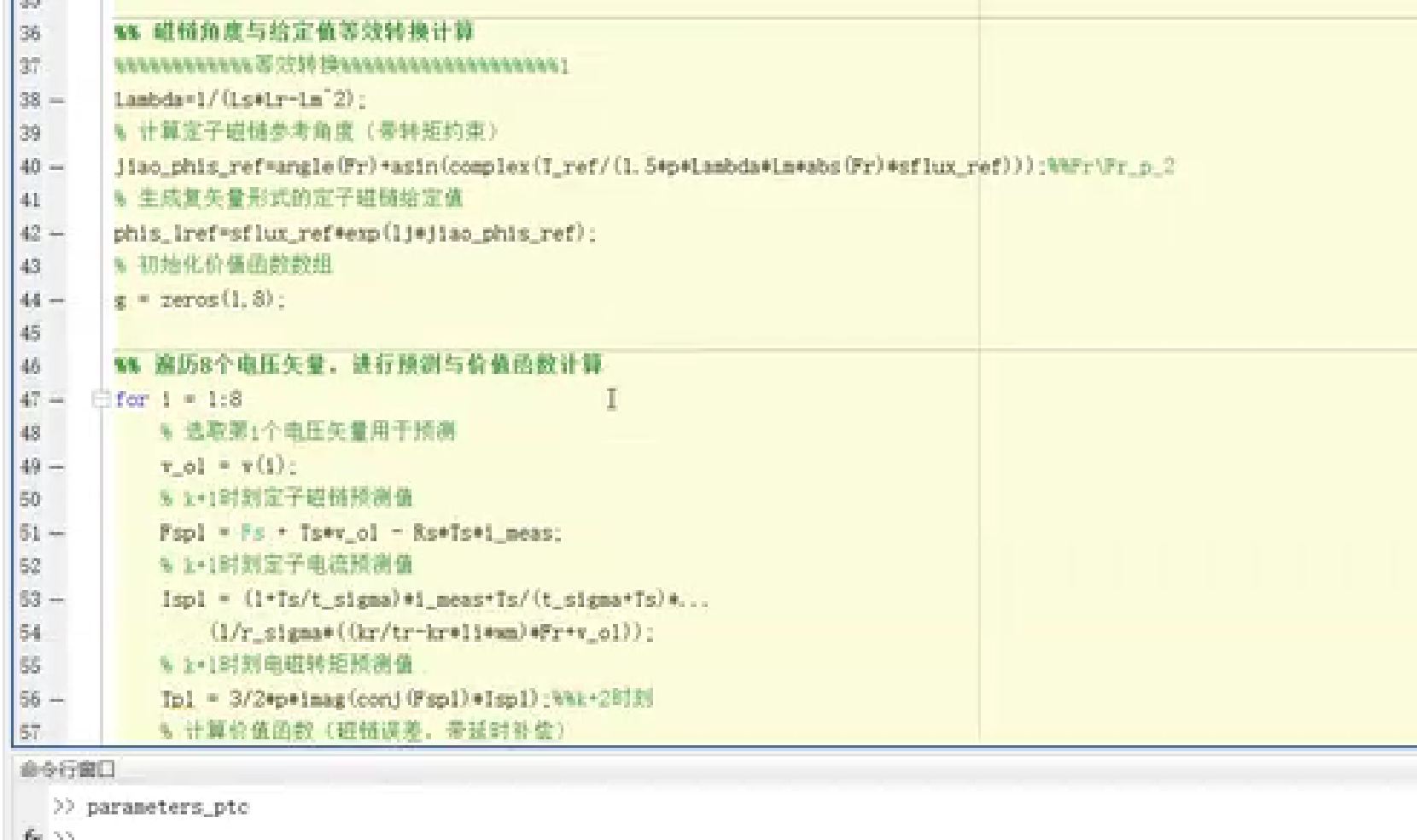

3. FCS-MFPC 控制核心模块：该模块为仿真平台的核心，集成参考值等效转换、定子磁链观测、状态预测与延迟补偿、价值函数计算与最优矢量寻优功能。模块接收转速指令、转矩参考值、磁链幅值参考值及电机反馈信号，通过内部逻辑运算输出最优开关信号，全程无调制环节、无权重系数整定，算法逻辑完全贴合理论设计。
4. 启动与保护模块：包含直流预励磁子模块与过流保护子模块，预励磁模块在启动初期输出励磁控制信号，建立初始磁链；过流保护模块实时采集定子电流，与设定阈值对比，故障时输出封锁信号切断驱动脉冲。
5. 观测与分析模块：配置示波器、显示模块，实时采集并显示定子磁链波形、电磁转矩波形、定子电流波形、转速波形等关键信号，用于后续控制性能的分析与评估。

3.3 仿真参数设置

仿真平台参数结合工业常用异步电机参数设定，设置合理的仿真时间、求解器与采样频率，保证仿真结果的精准性与快速性。电机参数与控制参数均按照实际工程应用取值，确保仿真结果能够真实反映 FCS-MFPC 策略的实际控制效果，为性能分析提供可靠的数据支撑。同时设置不同的工况参数，用于开展稳态、动态、启动等多场景仿真测试。

四、仿真结果与性能分析

为全面验证有限控制集单矢量模型预测磁链控制策略的有效性与优越性，基于搭建的 Matlab 仿真平台，设计稳态运行测试、动态响应测试、转速突变测试与启动性能测试四类测试方案，对定子磁链跟踪性能、电磁转矩特性、定子电流波形、动态响应速度、启动性能及保护功能进行系统分析。

4.1 稳态运行性能分析

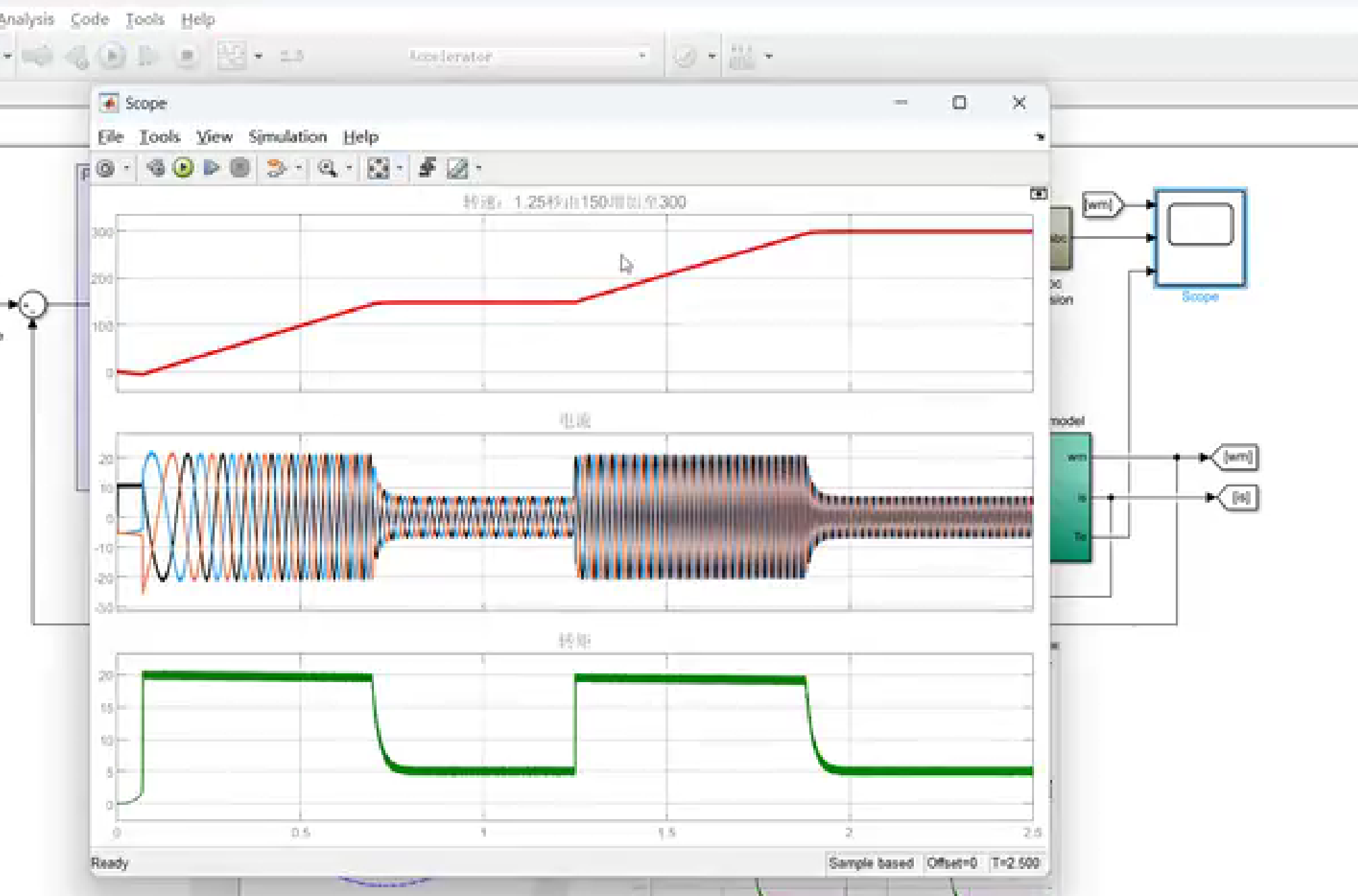

在电机额定转速、额定负载条件下开展稳态运行测试，观测定子磁链、电磁转矩、定子电流的运行波形。结果显示，定子磁链能够快速跟踪参考磁链矢量，磁链幅值稳定无明显波动，磁链轨迹近似圆形，表明磁链观测与跟踪控制精度高；电磁转矩稳态脉动小，能够稳定跟踪给定转矩参考值，无明显转矩震荡；定子三相电流波形为标准正弦波，谐波含量低，电机运行平稳。

对比传统模型预测转矩控制，FCS-MFPC 策略在稳态运行时磁链与转矩脉动更小，且无需权重系数调试，即可实现稳定的稳态控制效果，充分验证了参考值等效转换与单一磁链跟踪的优势。

4.2 动态响应性能分析

动态响应性能是评价传动控制系统的核心指标，本文通过转矩阶跃突变测试分析系统动态特性。在电机稳定运行时，突加与突减转矩参考值，观测转矩与磁链的响应波形。结果表明，采用 FCS-MFPC 策略的异步电机，转矩能够在极短时间内跟踪参考值变化，无超调、无滞后，动态响应速度快；定子磁链在转矩动态变化过程中始终保持稳定跟踪，未出现明显波动，实现了转矩快速动态响应与磁链稳定控制的协同优化。

得益于有限控制集直接矢量选择与延迟补偿策略，系统动态响应速度显著优于传统矢量控制，且无需调制环节，进一步提升了动态控制的实时性。

4.3 转速突变性能分析

为验证系统在变转速工况下的控制性能，开展转速阶跃突变测试。在额定负载下，将电机转速从低转速阶跃升至高转速，再从高转速阶跃降至低转速，观测转速、磁链与转矩波形。结果显示，电机转速能够快速跟踪给定转速指令，调节时间短，无明显转速超调；在转速突变全过程中，定子磁链始终保持稳定跟踪，转矩快速响应转速变化，系统无失稳、无震荡现象。

该结果表明，FCS-MFPC 策略在宽转速范围内均具备优异的控制性能，能够适应变转速工况的运行需求，适用范围广泛。

4.4 启动性能与保护功能分析

启动性能测试结果表明，采用直流预励磁启动策略后，电机启动阶段无明显冲击电流，启动电流幅值被有效抑制，远低于直接启动电流；启动转矩充足，电机能够平稳快速启动，无启动困难、转速爬升缓慢等问题，预励磁策略有效优化了电机启动特性。

过流保护功能测试中，人为模拟电机过流故障，系统能够瞬时检测到过流信号，快速封锁逆变器驱动脉冲，切断功率输出，保护动作响应迅速，有效避免了故障对系统设备的损坏，验证了过流保护与脉冲封锁逻辑的可靠性。

五、结论与展望

5.1 研究结论

本文针对传统异步电机模型预测控制存在权重系数整定复杂、多目标耦合、控制结构繁琐等问题，提出了有限控制集单矢量模型预测磁链控制策略，并基于 Matlab/Simulink 完成了系统化仿真研究。研究结果表明：（1）所提 FCS-MFPC 策略通过参考值等效转换实现转矩与磁链双目标向单一磁链矢量跟踪的转化，从原理上省去权重系数设计，算法结构简洁，调试难度大幅降低；（2）采用电压模型磁链观测、一步预测与数字延迟补偿，有效提升了定子磁链观测与预测精度，保证了磁链跟踪的精准性；（3）以单一磁链误差为价值函数遍历逆变器有限矢量，无需空间矢量调制，实现了快速动态响应，稳态脉动小，控制性能优异；（4）直流预励磁启动策略有效降低启动电流、提升启动转矩，过流保护与脉冲封锁逻辑显著增强了系统运行可靠性；（5）Matlab 仿真结果验证了 FCS-MFPC 策略在稳态、动态、启动及故障工况下均具备良好的控制效果，适用于异步电机高性能传动系统。

综上，有限控制集单矢量模型预测磁链控制策略兼具算法简洁、动态响应快、控制精度高、可靠性强等优势，解决了传统模型预测控制的核心痛点，具有重要的理论研究价值与工程应用前景。

5.2 研究展望

本文基于 Matlab 仿真验证了 FCS-MFPC 策略的有效性，后续可从以下方向开展深入研究：（1）开展参数鲁棒性优化研究，提升算法在电机参数摄动、外部扰动工况下的控制稳定性；（2）将单矢量磁链控制策略拓展至三电平逆变器、多电机传动系统，扩大应用场景；（3）基于 DSP、FPGA 等数字硬件平台完成实验验证，将仿真算法转化为实际工程应用；（4）结合无速度传感器技术，取消转速传感器，进一步降低系统成本，提升系统环境适应性。
