摘要

今日学习CFD近壁面流动特性、无量纲参数分析及壁面模型选择，并通过Wall Y+云图与曲线验证网格质量。

Abstract

Today, I mastered CFD near-wall flow characteristics, dimensionless parameter analysis, and wall modeling selection, while verifying mesh quality via Wall Y+ contours and plots.

仿真流体Fluent：

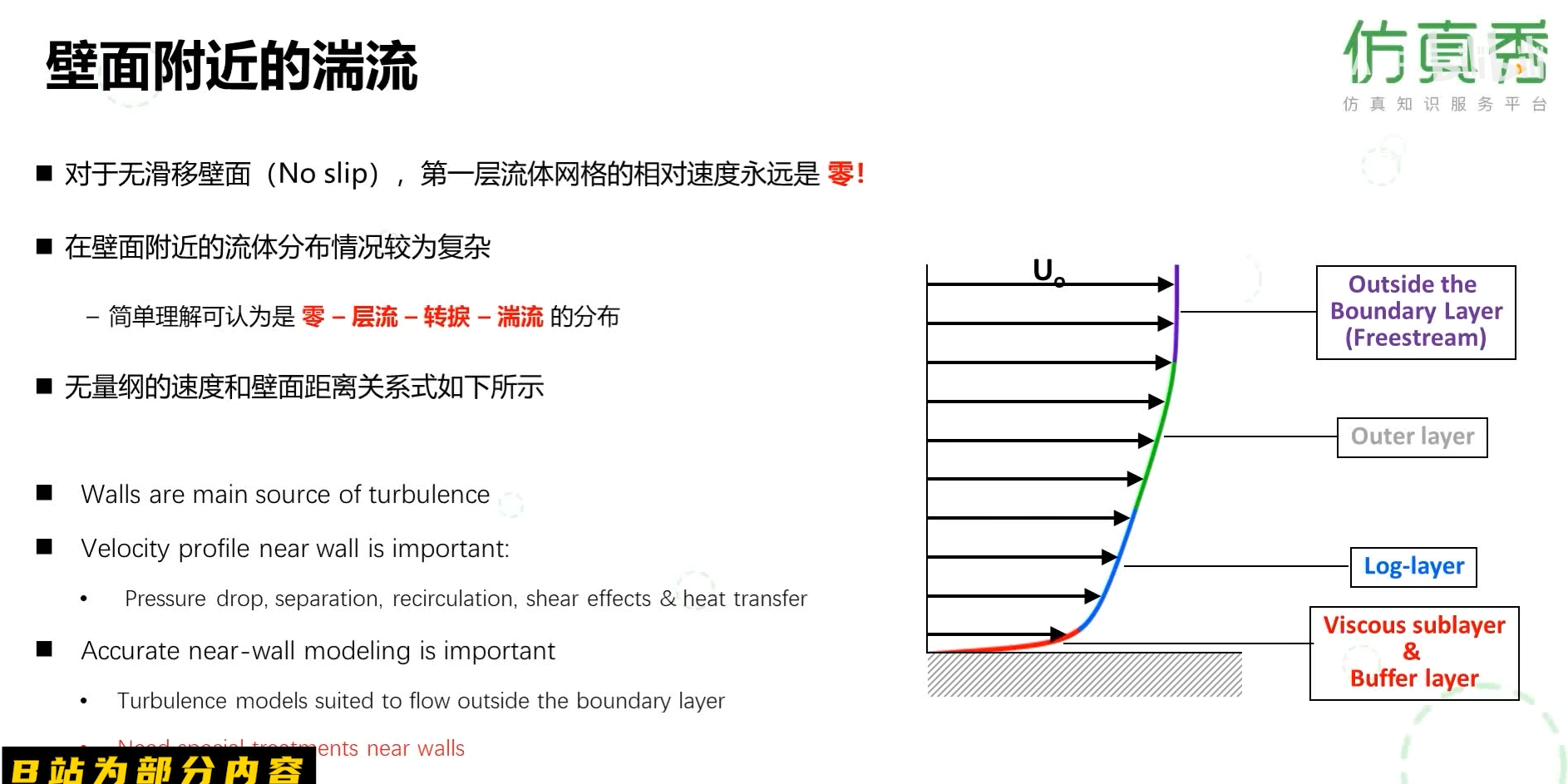

壁面附近的湍流特性涉及无滑移边界条件、分层流动结构、壁面作为湍流源的作用及近壁建模的重要性。由于无滑移壁面，第一层流体网格速度为零，壁面附近流动可视为从零到层流、转捩再到湍流的过渡。壁面附近的速度剖面影响压力降、分离、回流、剪切及传热，因此近壁建模需精准，湍流模型要适配边界层外流动，图示展示了从主流区到壁面的速度梯度及各层划分。

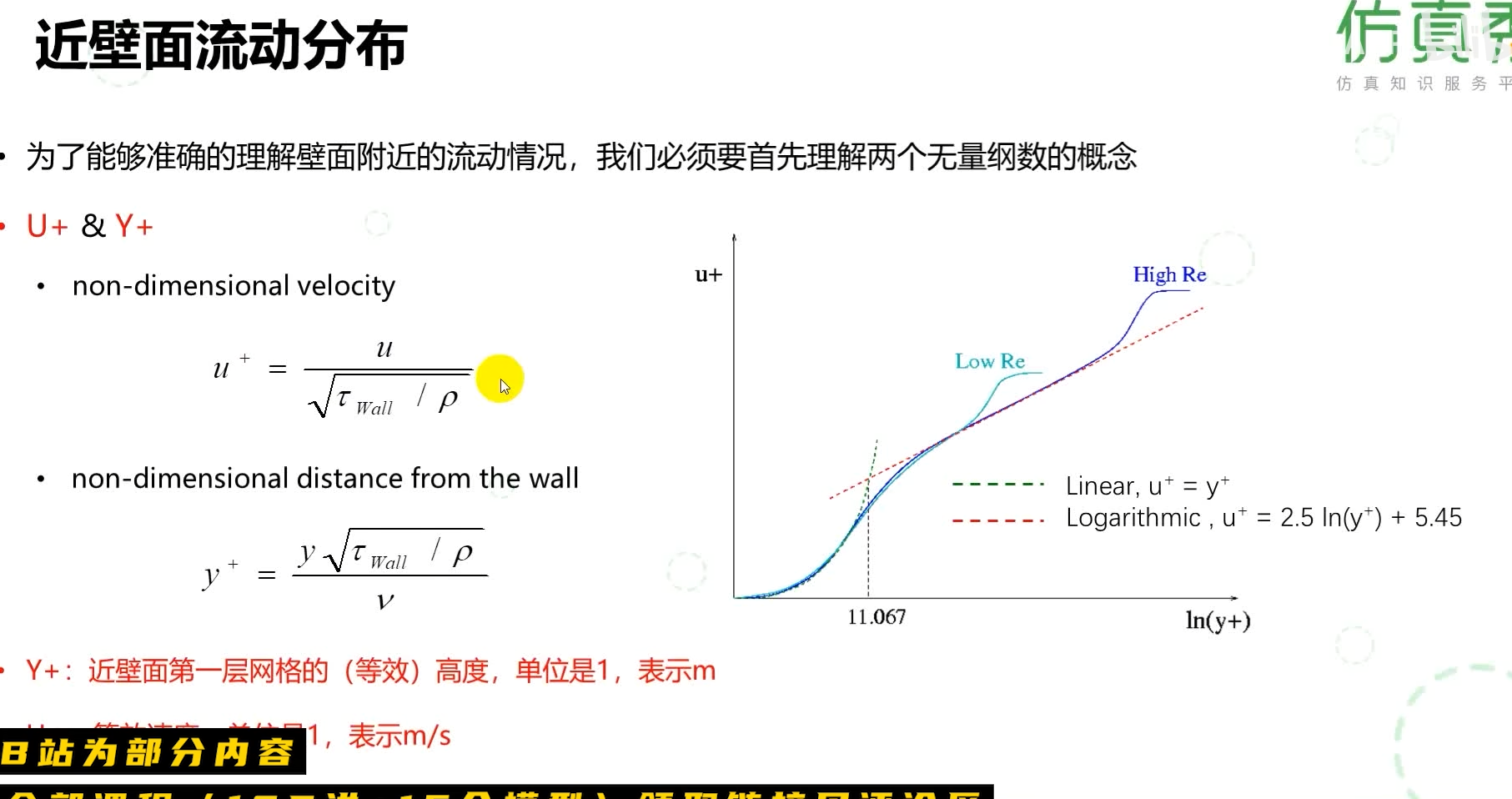

阐述了分析近壁面流动时不可或缺的两个无量纲参数。为了消除量纲差异并标准化分析，引入了无量纲速度 u+（定义为速度与壁面摩擦速度之比）和无量纲距离 y+（定义为距离与粘性长度尺度之比）。其中，y+具有关键的物理意义，它代表了近壁面第一层网格的相对高度。通过绘制 u+与 ln(y+)的关系图，可以清晰地识别出近壁流动的分层结构：在低 y+区域，流动服从线性层流定律（u+=y+）；随着距离增加进入对数律层，则服从对数分布规律（u+=2.5ln(y+)+5.45）。这两条线的交点大约在 y+=11.067处，标志着从层流到湍流的过渡区域。理解这一分布规律对于评估网格分辨率是否足以捕捉边界层物理特性至关重要。

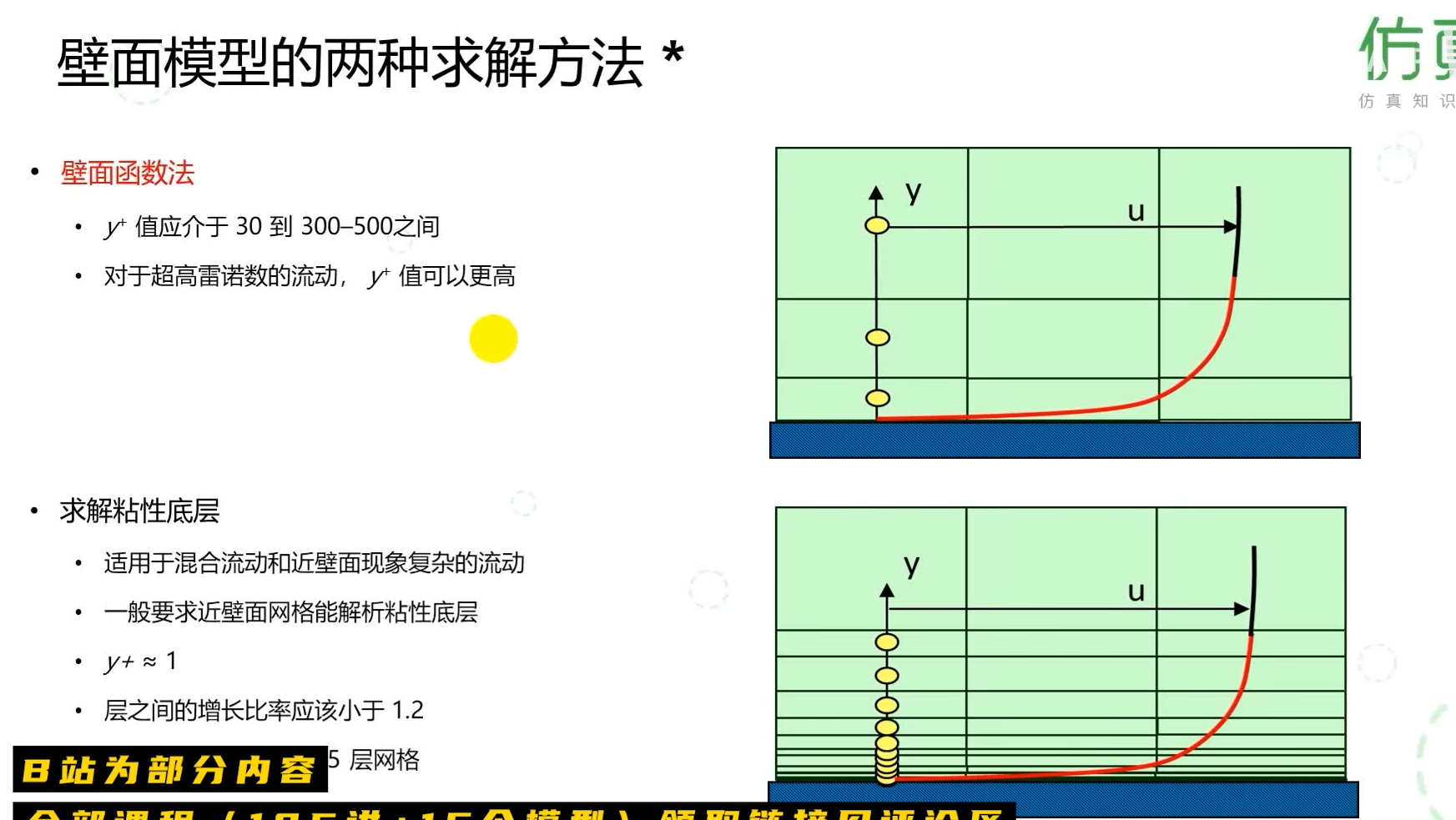

介绍了壁面模型的两种求解方法：

1. 壁面函数法：要求第一层网格的无量纲距离 y⁺ 值介于 30 到 300–500 之间，对于超高雷诺数的流动，y⁺ 值可以更高。该方法通过预设的壁面函数关系，将壁面剪切应力与近壁速度分布关联，避免直接解析粘性底层，从而在减少网格数量的同时保证计算效率。

2. 求解粘性底层：适用于混合流动和近壁面现象复杂的流动，要求近壁面网格能解析粘性底层，通常 y⁺ ≈ 1，且层之间的增长比率应小于 1.2，以保证网格分辨率满足粘性子层的精细捕捉需求。这种方法能更精确反映壁面附近的流动细节，但网格量较大，计算成本较高。

两种方法的选择取决于流动雷诺数、近壁物理现象的复杂程度以及对计算精度和效率的平衡需求。图示通过对比两种方法的网格分布，直观展示了它们在近壁区域的网格密度差异：壁面函数法网格稀疏，而求解粘性底层法则需要密集网格贴近壁面。

这部分内容聚焦于CFD仿真后处理中Wall Y+的可视化与验证方法，通过云图和曲线图直观呈现近壁面网格的无量纲距离分布情况。

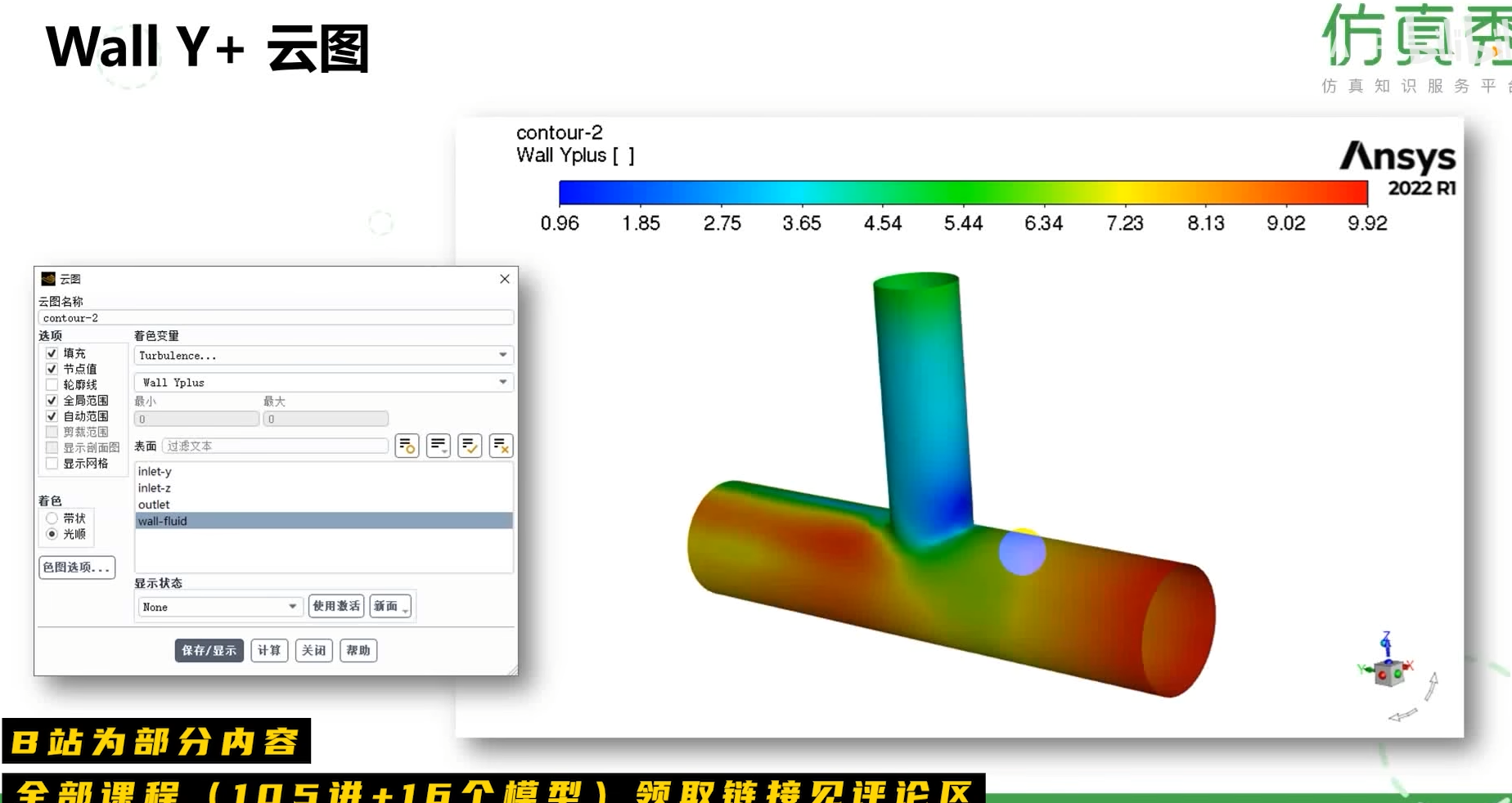

1. Wall Y+ 云图：在Ansys软件中，通过创建云图（Contour）并设置着色变量为“Wall Yplus”，可对T型管流体域的壁面无量纲距离进行彩色渲染显示。云图左侧的设置面板显示已选择“wall-fluid”表面，并勾选了填充和节点值，确保颜色反映的是每个节点的Y+值。右侧云图显示，垂直管壁Y+值较低（蓝绿色区域，约0.96–4.54），而水平管壁Y+值较高（黄红色区域，最高达9.92），表明不同壁面位置的网格分辨率存在差异，可用于判断是否满足壁面模型要求。

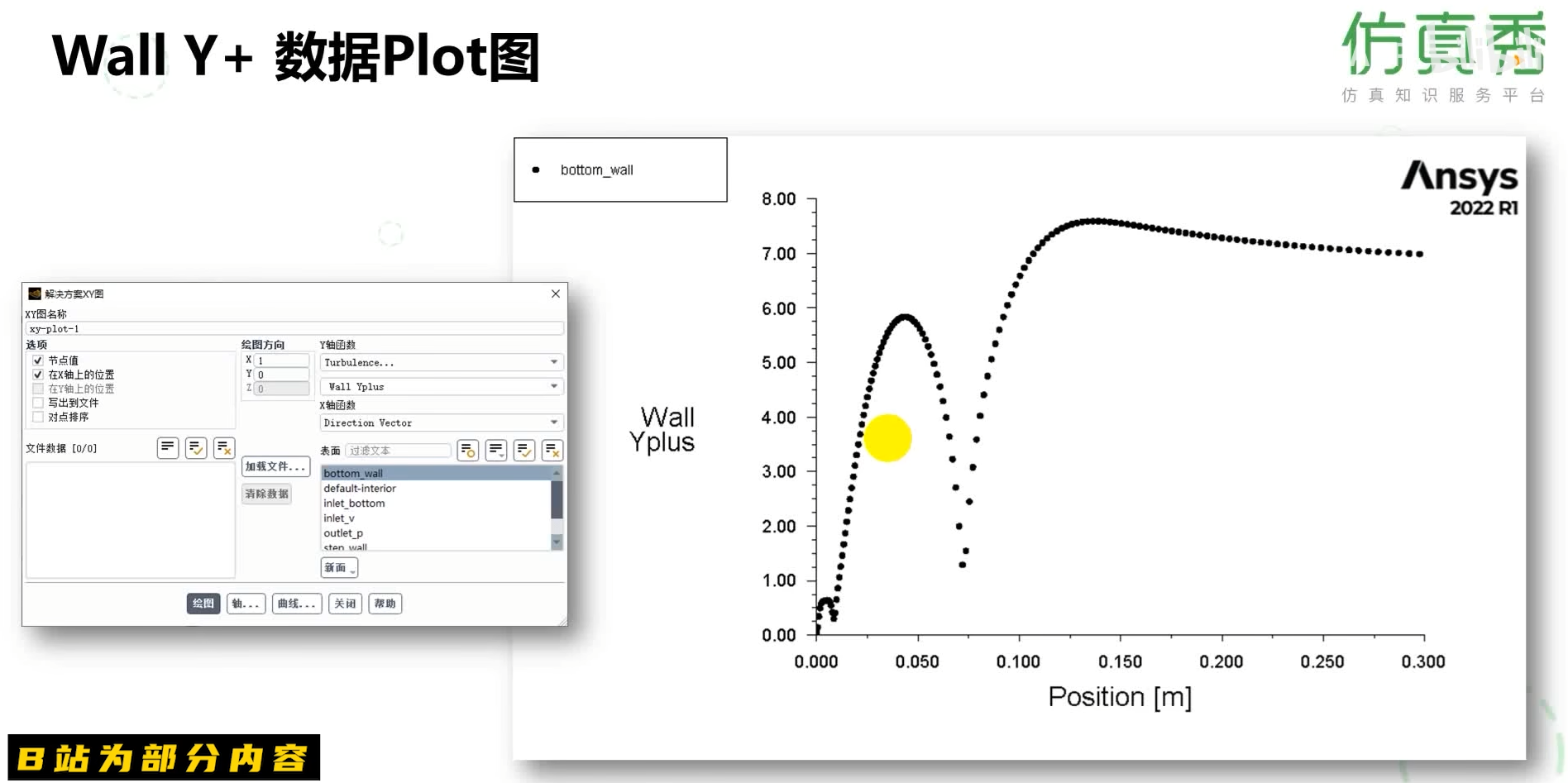

2. Wall Y+ 数据Plot图：通过创建XY图，将“bottom_wall”表面的Wall Yplus值沿位置坐标（Position [m]）绘制成散点曲线。图中曲线显示，Y+值在壁面某处出现局部峰值（约5.5–6.0），随后在另一区域迅速上升并趋于稳定（约7.0以上）。这表明在近壁区域存在Y+分布不均匀的情况，可能因几何突变或网格加密不足导致。图中黄色圆点可能用于标记关键位置，辅助分析局部网格质量或流动特征。

3. 操作要点：在设置云图和XY图时，需正确选择表面（如wall-fluid或bottom_wall）、变量（Wall Yplus）及坐标方向（如Direction Vector），并确保数据加载无误。图例和坐标轴标注清晰，便于工程师快速识别Y+分布是否符合所选壁面模型（如壁面函数法要求y+在30–500，或低雷诺数模型要求y+≈1）。

综上，Wall Y+云图与Plot图是验证近壁网格质量的关键工具，可帮助工程师调整网格参数，确保仿真结果准确可靠。
