写在开篇：

弱者着相，强者破相，智者无相！

前面九篇一直在吃“硬饭”，今天换换口味，来点“软饭”。

但软饭也得有个吃法。我学习有个习惯：从宏观到微观。先看清整体，再解剖细节。

所以这篇，咱们先把协议栈这栋“七层大楼”的整体结构搞清楚——每一层是干啥的？我前面学的PHY、MAC、IP、UDP/TCP分别住在哪一层？

先有地图，再找路。不然学了再多知识，也是散的。

一、协议栈是什么？——一栋七层大楼

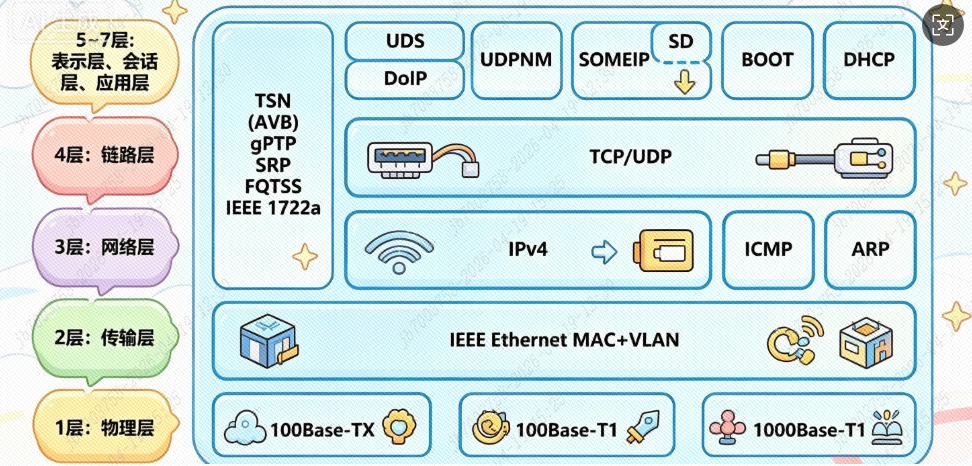

协议栈（Protocol Stack）就是网络通信的分层模型。最常用的是OSI七层模型，从下往上共7层（上极品美图）：

每一层只干自己的事，不关心里面装的是什么。 就像快递员不关心包裹里装的是书还是衣服，他只管送到地址。

二、一层一句大白话（核心功能一句话介绍）

层数	名称	一句话说清楚	我学过的（很多还没学，先列上）
第1层	物理层	把0和1变成电压（或光、电磁波），扔到线上	PHY芯片、双绞线、差分信号、PAM3编码、PoDL供电
第2层	数据链路层	在同一网络内，根据MAC地址把数据从一台设备送到另一台	MAC地址、交换机、以太网帧、VLAN
第3层	网络层	跨网络找到目的地，负责路由和IP地址	IP地址、路由器、子网掩码
第4层	传输层	端到端的可靠传输（TCP要确认，UDP发了不管）	端口号、TCP、UDP
第5层	会话层	建立、管理、终止应用程序之间的会话	登录状态、断点续传
第6层	表示层	翻译、加密、压缩，让数据变成应用程序能读的格式	字符编码、SSL/TLS加密
第7层	应用层	用户直接用的应用程序	HTTP（网页）、DoIP（诊断）、SOME/IP（车载服务）

记忆口诀（从下往上）：

物数网传会表应

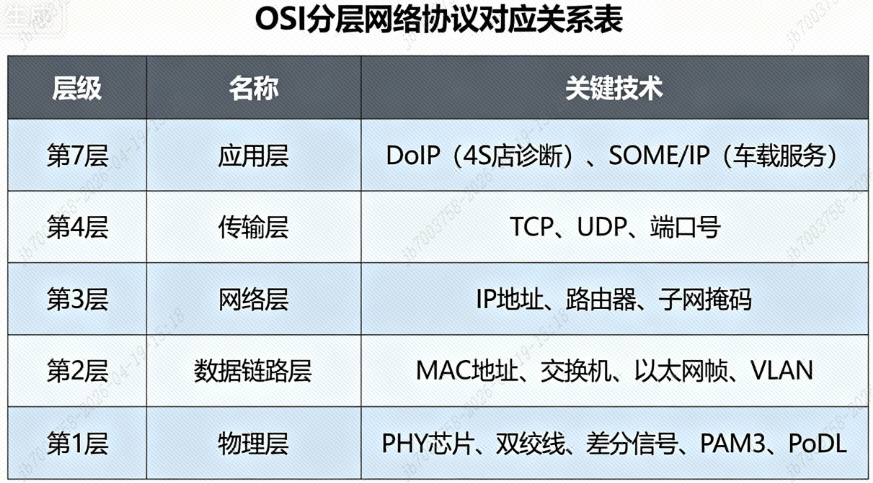

三、我学的知识，分别住在这栋楼的哪一层？

你看，前面九篇啃的硬骨头，全在第1层和第2层。 第3层（IP、路由）刚开了个头，第4层以上还没开始啃。

这就是为什么我说“先有地图再找路”——有了这栋七层大楼，你后面学任何一个新概念，都知道它应该放在哪一层。

四、一张图看懂：数据是怎么一层层打包的？

假设前视摄像头采集到一帧图像数据，要发给域控制器。数据从摄像头出发，从上到下经过这栋大楼的每一层：

                    ┌─────────────────────────────────────────┐
                    │  第7层 应用层： 图像数据块               │
                    │        （摄像头采集的原始图像）           │
                    └────────────────────┬────────────────────┘
                                         ↓
                    ┌─────────────────────────────────────────┐
                    │  第4层 传输层： 加上UDP头（端口号）       │
                    │        （用UDP，因为图像要快，不怕丢）     │
                    └────────────────────┬────────────────────┘
                                         ↓
                    ┌─────────────────────────────────────────┐
                    │  第3层 网络层： 加上IP头                 │
                    │   （源IP:10.0.1.10 → 目标IP:10.0.2.20）  │
                    └────────────────────┬────────────────────┘
                                         ↓
                    ┌─────────────────────────────────────────┐
                    │  第2层 数据链路层： 加上MAC头            │
                    │   （源MAC:CAM_MAC → 目标MAC:GW_MAC）     │
                    └────────────────────┬────────────────────┘
                                         ↓
                    ┌─────────────────────────────────────────┐
                    │  第1层 物理层： 变成±1V差分电压          │
                    │        通过PoDL供电的双绞线发送出去       │
                    └─────────────────────────────────────────┘

接收端（域控制器）收到后，从下往上，一层层剥皮，最后在第7层拿到图像数据，进行AI识别。

这就是“协议栈”在车载网络中的完整工作流程

五、车载以太网的特殊之处

车载以太网和家用以太网，在协议栈的第1层和第2层有差异：

层次	家用以太网	车载以太网
第1层（物理层）	100BASE-TX（4对线）	100BASE-T1（1对线）、1000BASE-T1
第2层（数据链路层）	标准以太网帧	增加了VLAN标签（功能隔离）
第7层（应用层）	HTTP、FTP等	DoIP（诊断）、SOME/IP（服务）

但上面的层次（网络层、传输层）基本一样——IP、TCP、UDP这些，车上和家里用的是同一套协议。

六、踩的坑

最大的坑：以前我以为“协议栈”是某种具体的技术。这次才知道，它是一个概念模型，用来帮助理解网络是怎么分层的。

第二个坑：以前我以为学完PHY、MAC、IP就够了。这次才知道，上面还有传输层、应用层，后面还得继续啃。

想通的那一瞬间：是当我画出这栋“七层大楼”——原来每一层各司其职，互不干扰。物理层只管电压，数据链路层只管MAC地址，网络层只管IP地址……每一层只关心自己的事。

七、下步目标

协议栈的整体框架有了，里面也介绍了些云里雾里的概念，先听着，后续再啃。下步准备深入第2层，把以太网帧结构拆开看——前导码、MAC头、IP头、校验码，一个个零件长什么样。

下期预告：帧结构解剖，让这个自学成才的天才中年人，把数据包拆成零件给你看。

八、写在最后

这次最大的收获，是终于有了一个“知识地图”。

以前学PHY、MAC、IP，感觉是散装知识点。现在有了七层大楼，每个知识都能放进对应的楼层。

弱者着相，强者破相，智者无相。 学技术也一样，别被术语“着相”了，看透本质才是关键。

你之前知道协议栈有七层吗？现在清楚每一层是干啥的了吗？留言告诉我，咱们一起把知识串起来。

坚持就是胜利，周日的学习任务完成啦，嘿嘿。

886。
