一、产品概述

A‑59P 是全面升级的多功能语音处理模组，集成AI ENC 降噪、AEC 回音消除、BF 波束成形、USB 免驱等核心能力，接口全面，可无缝接入模拟 / 数字 / USB 全类型全双工通话设备，自带 ADC/DAC，简化音频电路设计，支持 SMT 贴片集成。

二、核心功能

1. AI ENC 智能拾音降噪
   • 精准压制风扇、空调、敲击、鸣笛、风噪、麦身拍打等非人声噪声
   • 仅保留清晰人声，适配高嘈杂环境
2. AEC 全双工回音消除
   • 消除高达100dB喇叭回音
   • 解决喇叭与麦近距离、大音量场景回音难题，全双工流畅通话
3. 双麦波束定向拾音（BF）
   • 支持双数字麦，可配置单波束单输出或双波束双独立声道输出
   • 中轴角度与拾音范围可通过固件调整，声道隔离好、防串音
4. 麦克风输入双模式
   • 模拟麦（默认固件）/ PDM 数字麦（切换固件）
   • 数字麦全程数字传输，抗干扰、低底噪
5. 多接口与灵活控制
   • USB 免驱、模拟差分 I/O、I²S 数字音频、SPI 控制、T1/T2 参数切换
   • 3.3V/5V 二选一供电，USB 可供电
6. 拾音距离四档切换（T1/T2）
   • T1 高 T2 高：中距离 0.5–2m
   • T1 高 T2 低：近距离 0.1–0.2m
   • T1 低 T2 高：远距离 0.5–5m
   • T1 低 T2 低：超远距离 0.5–8m
7. SPI 外部控制
   • 外部 MCU 通过 SPI 写入寄存器，实时调整模组参数
   • SPI_K 拉低切入外部控制，芯片为从模式

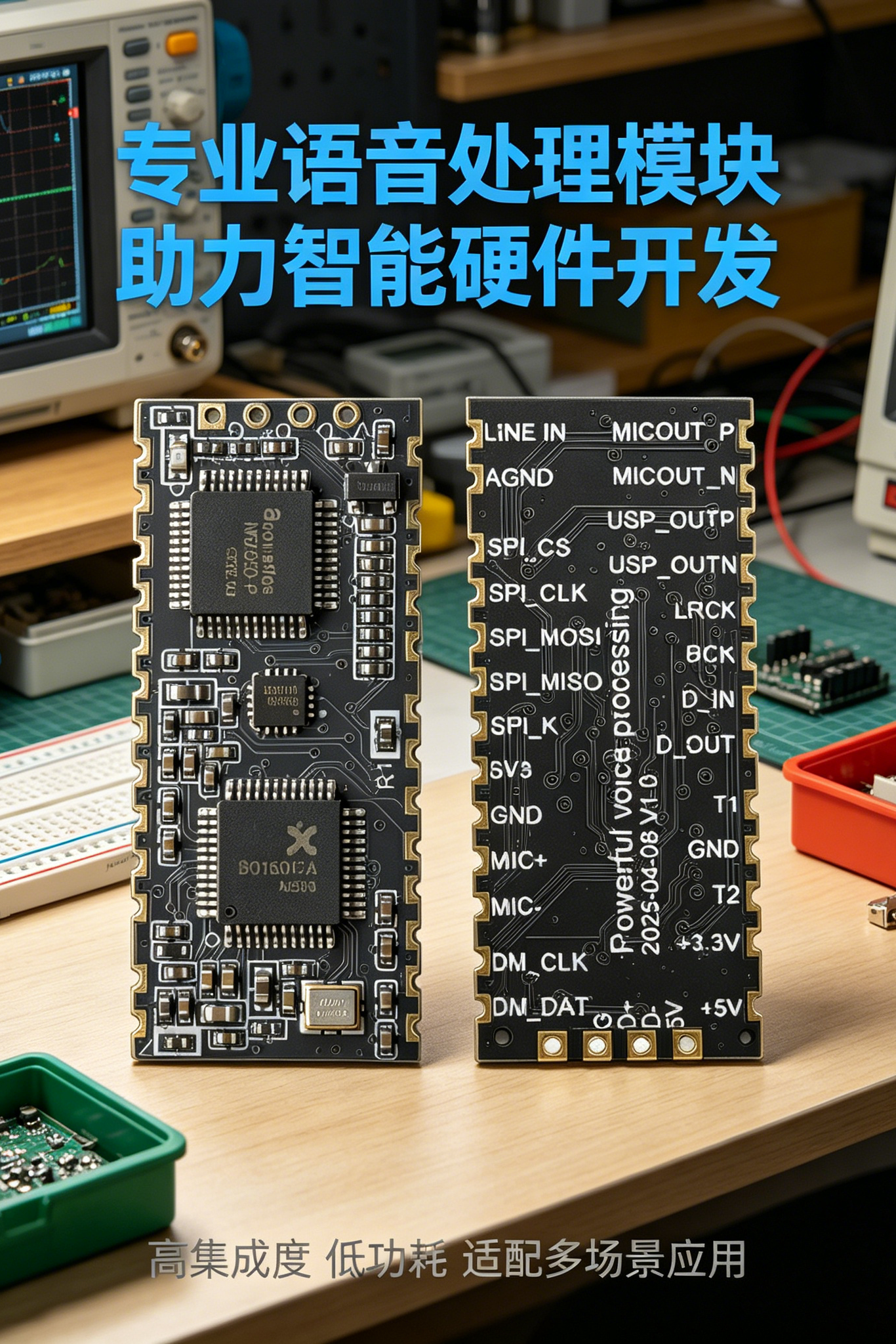

三、外形与尺寸

• 封装：邮票半孔，支持 SMT
• 尺寸：37.5mm × 16mm
• 半孔焊盘：长 1.5mm，宽 0.75mm

• 供电：3.0–3.3V 或 4.0–5.25V
• 静态电流：65–70mA
• 信噪比 SNR：MIC OUT/USP_OUT 均为106dB
• 最大输出：1Vrms（差分）
• 输入阻抗：MIC/LINE IN 均为 30KΩ
• 拾音范围：10cm–500cm（波束模式除外）
• 降噪深度：AI 固件 45–90dB
• 回音消除：100dB，支持 100ms 延迟
• 工作温度：-20℃~70℃；可升级工业级 -40℃~85℃
• I²S 参数：48kHz、16bit、飞利浦标准对齐、主模式（BCLK=3.072MHz）

六、典型应用连接模式（14 种核心配置）

1. 单模拟麦 + USB（免驱）
2. 单模拟麦 + 模拟 I/O
3. 单模拟麦 + I²S 数字输出
4. 单模拟麦 + 纯 I²S 数字 I/O（拆 R1）
5. 单数字麦 + USB
6. 单数字麦 + 模拟 I/O
7. 单数字麦 + I²S 数字输出
8. 单数字麦 + 纯 I²S 数字 I/O
9. 双数字麦 + 波束拾音 + USB（仅拾音）
10. 双数字麦 + 波束拾音 + USB 通话
11. 双数字麦 + 波束拾音 + 模拟 I/O 通话
12. 双数字麦 + 波束拾音 + I²S 通话
13. 双数字麦 + 双波束双声道独立输出（智能工牌 / 翻译机）
14. 双数字麦 + 波束拾音 + AI 降噪 + 模拟连接

七、应用设计要点

1. 消回音参考（LINE IN）
   • 可从功放输入端或输出端取信号
   • 输出端取信号建议串联104 + 1K–10K阻容匹配
2. 模拟输出匹配
   • MIC OUT/USP_OUT 为 1Vrms 低阻抗输出
   • 接入小信号后端需加阻容分压，避免削顶爆音
3. 数字麦供电
   • 优先外部 3.3V 供电；模组 23 脚输出≤30mA，禁止短路

八、应用领域

• 门禁对讲：小区 / 别墅门禁、可视门铃、楼宇对讲
• 车载：车载蓝牙、车载语音识别
• 会议教育：远程会议、在线教育、客服系统
• 安防监控：IPC、拾音设备、矿山 / 医院呼叫
• 消费电子：笔记本 / 平板 / 手机、录音笔、采访机
• 智能终端：智能工牌、翻译机、双通道拾音设备
• 公共服务：自助终端、监护仪、监狱 / 医院对讲
