LuatOS模拟器可有效解决无开发板时体验AirUI的问题，其使用过程主要包含工具准备、资源获取、项目配置、启动运行等关键环节。需要明确的是，该模拟器仅支持有线网络连接，不支持4G及Wi-Fi网络。此外，LuatOS具备一体化开发能力，可覆盖高速通信、外设驱动、UI交互及视觉处理等核心需求，相较于传统的串口屏+DTU方案与安卓方案，具备功耗控制和成本控制方面的特性。

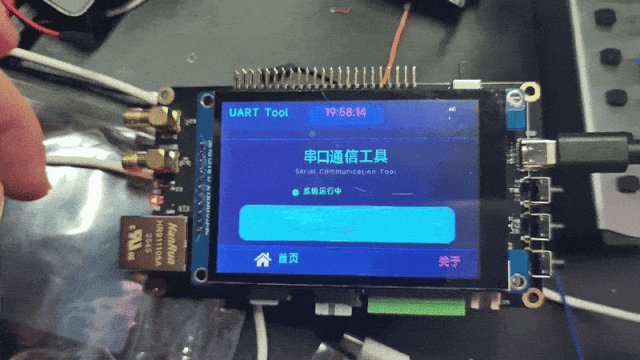

01 AirUI串口工具.gif

!

一、LuatOS模拟器是什么？

LuatOS模拟器是一款支持运行LuatOS脚本的软件，具备联网控制、数据传输、UI 交互、文件系统操作等功能，可集成在Luatools工具内一键启动，也可以作为独立程序使用。

与真机设备相比，在模拟器上：无需烧录就能快速看到效果，运行效果一致且运行速度快。

注意：

LuatOS模拟器仅支持有线联网，不支持4G和Wi-Fi联网。若涉及到联网验证，我们可以使用以下方式进行判断，让代码自动匹配对应的程序。

1 if rtos.bsp() == "PC" then
2 --加载“pc模拟器网卡”驱动模块
3  require "netdrv_pc"
4 elseif rtos.bsp() ~= "Air8101" or rtos.bsp() ~= "Air1601"then
5--加载“4G网卡”驱动模块
6  require "netdrv_4g"
7  else
8--加载“wifi”驱动网卡
9  require "netdrv_wifi"
10 end

二、准备工作：下载Luatools工具

日常开发中，LuatOS模拟器通过Luatools工具进行下载和更新，且主要运行方式也是在Luatools工具上，所以需要先下载Luatools工具。

作为由所提供的调试工具，Luatools支持最新固件获取、固件打包、trace打印、单机烧录等功能（注意：目前仅支持Win10及以上系统）。

使用要点： 在电脑根目录下单独创建一个文件夹放置Luatools工具（如D:\Luatools），双击下载好的Luatools_v3.exe即可运行；后续log文件夹内的历史日志会随着Luatools工具的运行不断增加，可以找到此文件夹按需进行清理，详细使用可以参考上方下载地址中的Luatools工具使用说明。

三、获取LuatOS模拟器

打开Luatools工具，按以下路径获取模拟器。

操作说明：

• 点击顶部菜单 【3 各种资源入口】；

• 点击【3.3 离线资源下载】；

• 勾选【公共资源】→【LuaOS的PC模拟器】最新版本；

• 点击【开始下载(非刷机)】。

四、下载内核固件和脚本代码

按资料中心（docs.openluat.com）每个型号目录下的【固件和应用脚本Demo】文档教程，下载内核固件和脚本代码到本地，用于后续项目创建。

以Air8000A为例：

• 内核固件：https://docs.openluat.com/air8000/luatos/firmware/

• 脚本代码：https://gitee.com/openLuat/LuatOS/tree/master/module/Air8000/demo/ui

这里下载的脚本，就是你心心念念的AirUI示例。

五、通过Luatools工具创建项目

通过Luatools工具创建项目，用于后续第七章节使用LuatOS模拟器运行AirUI示例脚本。

操作说明：

• Luatools工具首页点击【项目管理测试】；

• 进入项目管理测试后，点击左下角【创建】，输入并确定项目名；

• 选择刚才通过上一章节【四、下载内核固件和脚本代码】下载的固件。

六、如何找到模拟器

可通过内置入口和独立程序两种方式，找到LuatOS模拟器。

6.1 Luatools工具内置入口

在Luatools工具首页【项目管理测试】 界面，左下角 【模拟器运行】 按钮即为集成启动入口。

如下图示（注意：此时还缺少脚本程序 ）

6.2 LuatOS模拟器独立程序位置

LuatOS模拟器独立程序，位于Luatools安装目录下的 resource/LuatOS_PC文件夹。

也可以通过以下方式进入：

进入Luatools工具首页，点击【3 各种资源入口】，【3.3 离线资源下载】；选择【LuaOS的PC模拟器】 最新版本 → 点击右上角 【打开本地资源目录】。

打开最新版本的文件夹，双击【cmd】自动进入当前目录；

或在电脑cmd中执行cd命令，跳转至luatos-pc.exe所在文件路径，例如：

cd D:\XXX\LuatOS-SoC_V2019_PC

七、使用LuatOS模拟器运行AirUI示例脚本

接下来使用LuatOS模拟器运行AirUI脚本，可以选择以下方式，推荐使用7.1方式。

7.1 使用Luatools工具集成的模拟器

前面我们已经通过章节【四、下载内核固件和脚本代码】，将 LuatOS仓库代码下载了下来。

以运行下方目录脚本为例： LuatOS\module\Air8000\demo\ui\airui\single

该文件夹是Air8000模块的AirUI单组件演示demo，将整个single文件夹拖入至Luatools工具对应项目下的脚本和资源列表内。

点击左下角【模拟器运行】，即可看到UI 交互页面和日志输出界面】。

7.2 使用LuatOS模拟器独立程序加载和运行脚本

通过前面章节【6.2 LuatOS模拟器独立程序位置】说明打开 cmd快捷方式；按章节【五、通过 Luatools工具创建项目】和按【7.1 使用Luatools工具集成的模拟器】加载脚本后——在 Luatools工具安装目录下project文件夹内，会有项目的启动文件。

例如：创建的test项目路径为C:\Luatools_v1\project\test.ini

输入命令，按回车执行luatos-pc.exe --llt=C:\Luatools_v1\project\test.ini

运行效果如下图示：

看到AirUI界面在PC上跑起来的那一刻，是不是超有成就感？

使用LuatOS模拟器就可以实现。整个过程并不复杂，主要包括准备所需工具、获取相关资源、配置项目参数、启动并运行这几个步骤。这里需要提醒一句，该模拟器只能通过有线网络使用，不能用4G或Wi-Fi。另外，LuatOS本身可以一站式解决开发中的通信、驱动、UI设计和视觉处理等问题，和传统的串口屏+DTU方案、安卓方案相比，它在节省功耗和控制成本方面，表现得更为出色。

今天的分享到此结束啦！
