混合储能容量优化配置（钠硫电池、超级电容） 基于emd和vmd容量配置 1、先用vmd进行输入功率分解，通过分解出高频信号和低频信号，混合储能的功率分配，分给钠硫电池、超级电容。 2、分解后再求出储能的额定容量和额定功率。 3、求解混合储能的经济成本 非常适合一开始学习用vmd混合储能功率分配容量配置。 （matlab程序）。

一、系统概述

本系统围绕混合储能（钠硫电池与超级电容）的容量优化配置展开，通过信号分解技术（VMD变分模态分解、EMD经验模态分解）对输入功率信号进行处理，结合傅里叶变换、希尔伯特-黄变换（HHT）等分析手段，构建经济模型计算储能系统成本，最终实现储能容量的优化配置。系统代码涵盖信号处理、频谱分析、经济成本计算三大核心模块，适用于新能源领域混合储能系统的设计与优化场景。

二、核心模块功能解析

（一）信号分解模块

信号分解模块是系统的基础，负责将原始功率信号分解为不同频率特征的分量，为后续储能设备的功率分配提供依据，主要包含VMD分解与EMD分解两类实现。

1. VMD变分模态分解（VMD.m）

• 功能定位：通过变分优化框架，将原始信号自适应分解为预设数量的、具有特定中心频率的模态分量（IMF），有效解决传统EMD分解中的模态混叠问题，适用于非平稳、非线性的功率信号处理。
• 核心逻辑：
  1. 信号预处理：对输入信号进行镜像延拓，减少信号边界效应对分解结果的影响；
  2. 频域离散化：将时间域信号转换至频域，完成频率轴的离散化处理；
  3. 迭代优化：基于变分模型，通过交替更新各模态的频谱与中心频率、迭代优化对偶变量，直至满足收敛条件（迭代误差小于设定阈值或达到最大迭代次数）；
  4. 结果重构：对分解后的频域模态分量进行逆傅里叶变换，转换回时间域，并去除镜像延拓部分，得到最终的模态分量。
• 输入输出参数：
• 输入：待分解的1D时间域信号（signal）、平衡参数（alpha，控制数据保真度与正则化的平衡）、对偶上升时间步长（tau）、模态数量（K）、直流分量控制（DC，是否将首个模态固定为直流分量）、初始中心频率设置方式（init）、收敛阈值（tol）；
• 输出：分解后的模态分量集合（u）、各模态的频域谱（u_hat）、各模态的估计中心频率（omega）。

2. EMD经验模态分解（emd_fenjie.m）

• 功能定位：基于信号自身的时间尺度特征，将原始信号分解为多个内在模态分量（IMF）与一个残余分量，无需预设基函数，适用于对功率信号的初步频率分层。
• 核心逻辑：通过“筛选”过程，反复识别信号中的局部极值点、拟合上下包络线、计算包络均值并从原始信号中剔除，直至得到满足IMF条件的分量，剩余部分作为残余分量。
• 处理流程：加载原始功率信号后，调用EMD函数完成分解，随后通过循环遍历各IMF分量，绘制时域波形图，并结合傅里叶变换生成频域图，直观展示各分量的频率分布特征。

3. VMD分解应用实现（vmd_fenjie.m）

• 功能定位：在VMD核心算法（VMD.m）的基础上，结合具体的功率信号处理场景，完成参数配置、分解执行、结果可视化全流程，是VMD技术在储能系统中的落地实现。
• 关键配置：
• 参数设置：根据功率信号特征（采样间隔5min），配置alpha（经验值1000-2000，此处设为1700）、模态数量K（此处设为6，可根据信号复杂度调整）、tau=0（噪声松弛模式）、DC=0（不固定直流模态）等参数；

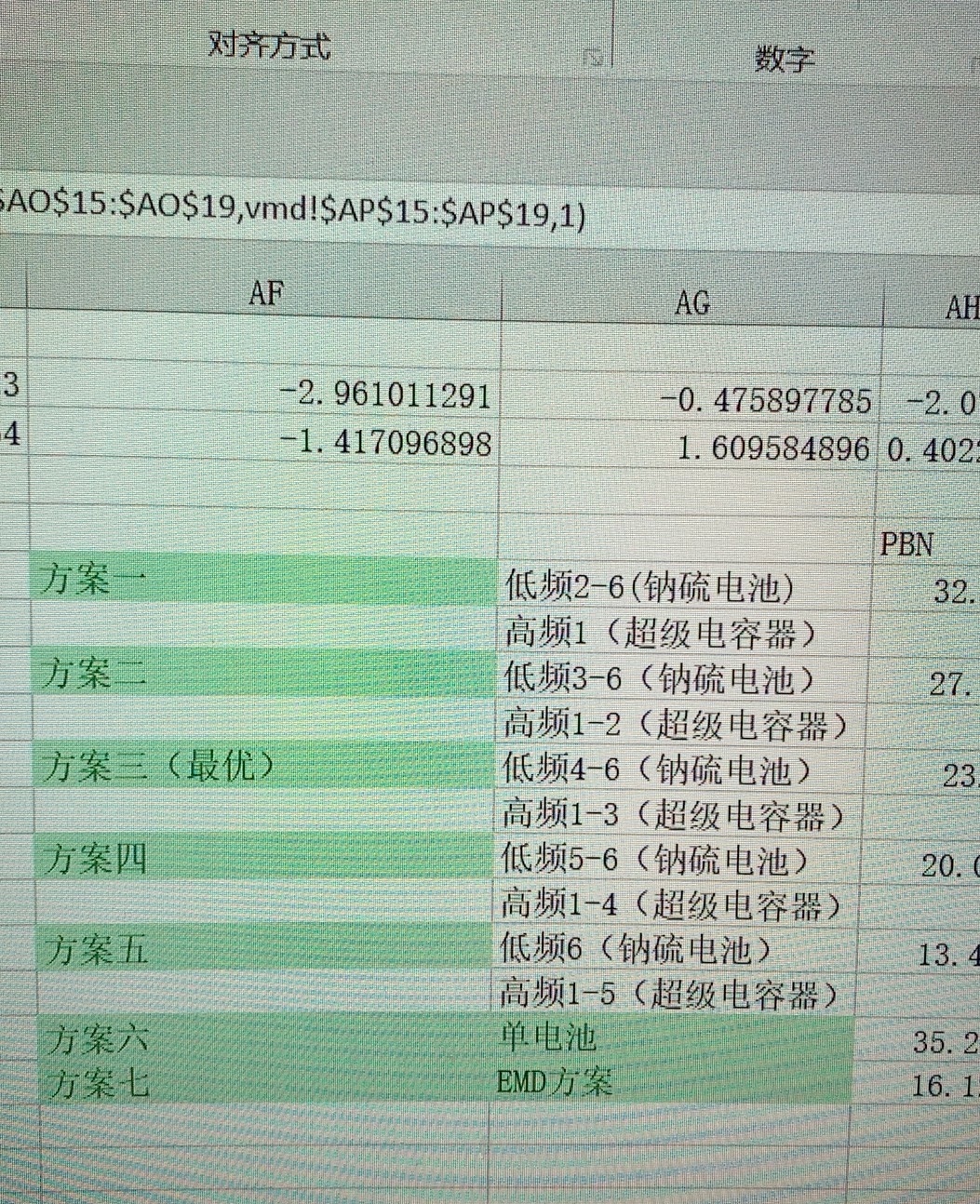

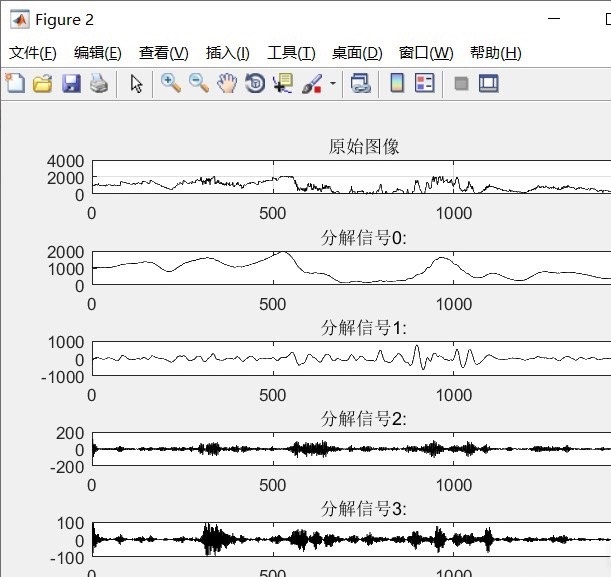

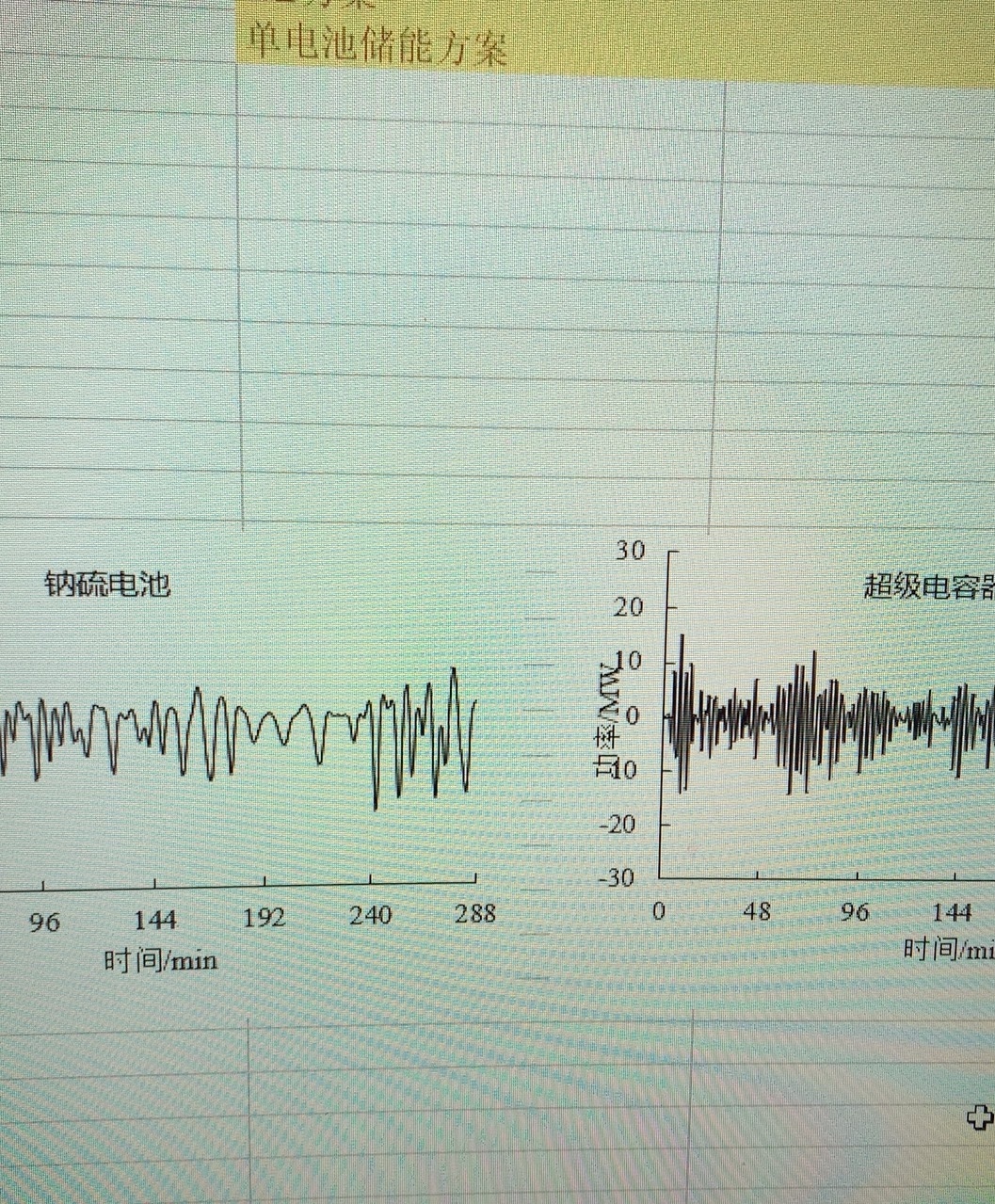

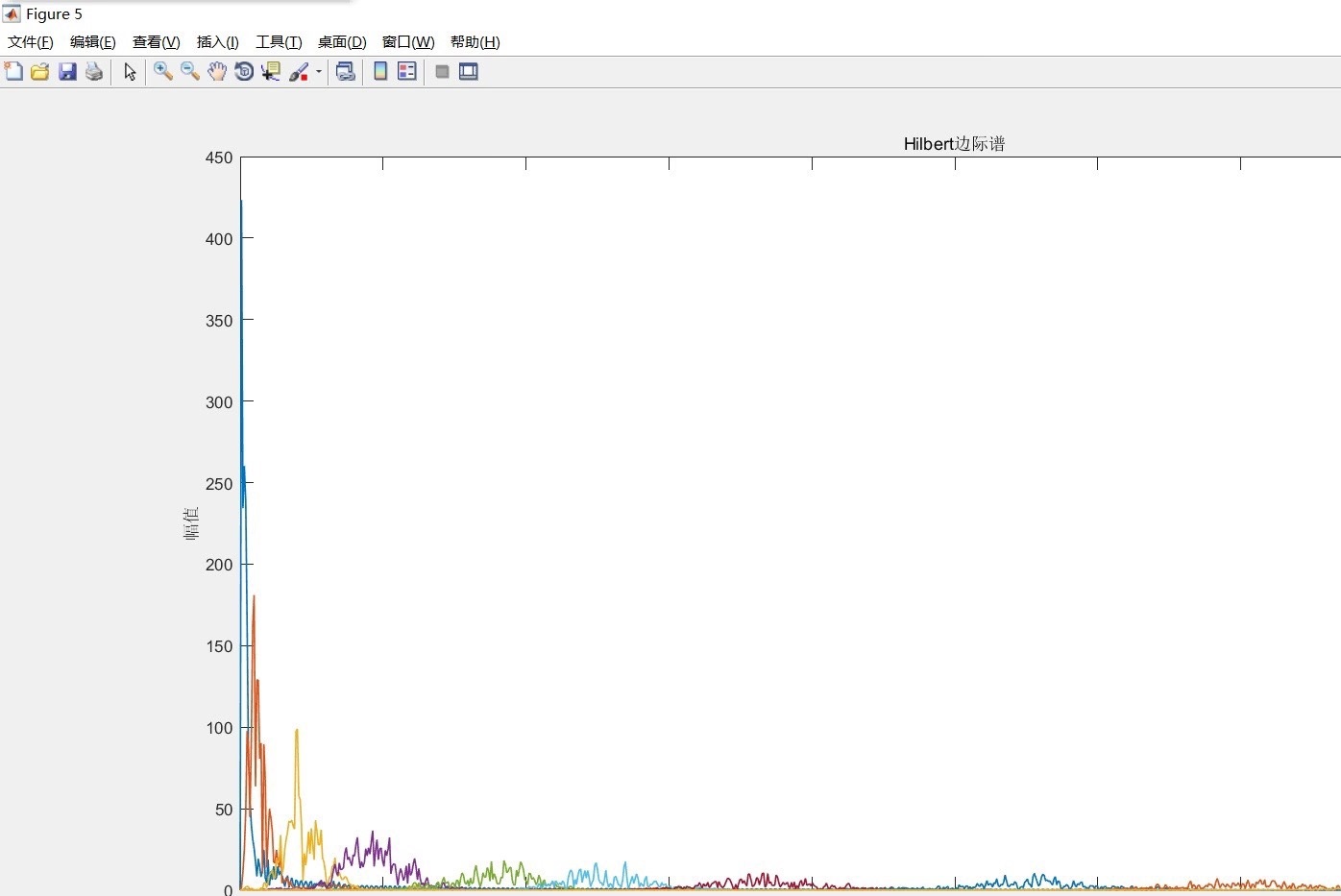

• 结果展示：通过子图分别绘制各IMF分量的时域波形与频域幅值谱，同时生成Hilbert边际谱，汇总各分量的频率能量分布，为后续功率分配提供频率特征依据。

（二）频谱分析模块

频谱分析模块用于对分解后的信号分量进行频率域特征提取，支撑频率与储能设备的匹配（高频分量分配给超级电容，低频分量分配给钠硫电池），主要包含傅里叶变换与希尔伯特-黄变换两类实现。

1. 快速傅里叶变换（fft相关：ffft.m、hua_fft_2.m）

• huafft2.m功能：提供通用的傅里叶变换与频谱绘制工具，支持幅值谱、功率谱的灵活输出，并可指定频率查看范围，提升频谱分析的针对性。
• 核心处理：自动计算最佳FFT步长（2的幂次，提升计算效率）、去除信号直流分量、计算频域幅值与功率（功率为幅值的平方除以采样点数）；
• 输出控制：当style=1时输出幅值谱，style=2时输出功率谱，其他值同时输出两者；支持通过可选参数设置频率查看区间，聚焦关键频率段。
• ffft.m功能：结合VMD分解结果，完成原始信号与滤波后信号的频谱对比分析，验证信号分解与降噪效果。
• 处理流程：加载原始数据，配置VMD参数并完成分解，对原始信号（添加噪声）与滤波信号（部分IMF分量叠加）分别进行FFT变换，绘制时域波形与频域幅值谱，直观展示降噪前后的频率能量变化，验证分解后高频噪声的去除效果。

2. 希尔伯特-黄变换（HHT：hhspectrum.m、hhtconversion.m）

• hhspectrum.m功能：计算信号的希尔伯特-黄谱，提取各模态分量的瞬时幅值与瞬时频率，实现非平稳信号的时频分析。
• 核心处理：对输入的各IMF分量计算解析信号（希尔伯特变换），基于解析信号提取瞬时频率（instfreq函数），并截取有效时间段（去除边界效应影响的部分）；
• 输出：各模态分量的瞬时幅值（A）、瞬时频率（f）、有效时间序列（tt）。
• hhtconversion.m功能：基于HHT谱结果，完成谱图合成、边际谱绘制与瞬时频率展示，深化信号时频特征分析。
• 处理流程：调用hhspectrum.m获取瞬时幅值与频率，通过toimage函数合成HHT谱图（类似语谱图，展示时频能量分布），调用disp_hhs函数绘制谱图；计算并绘制HHT边际谱（各频率的总能量），同时绘制各IMF分量的瞬时频率变化曲线，明确各分量在不同时间的频率特征。

（三）经济成本计算模块（fitnessss.m）

经济成本计算模块是储能容量优化的核心，基于信号分解后的功率分配结果，构建全寿命周期经济模型，计算储能系统成本，为容量优化提供目标函数（最小化成本）。

1. 功率分配逻辑

• 超级电容功率（PSS）：基于预设的功率序列（PS），每1小时进行一次功率调整，计算每小时内功率的波动分量（去除均值），作为超级电容的充放电功率（高频波动，适合超级电容快速响应）；
• 钠硫电池功率（PB2）：原始功率信号（hess）减去超级电容功率（PSS），并进行均值调整，得到钠硫电池的充放电功率（低频平稳，适合钠硫电池长期储能）。

2. 容量计算

• 钠硫电池容量（EBN）：积分计算钠硫电池的充放电功率，得到容量变化曲线，取最大与最小容量差，除以充放电深度（0.6，考虑电池寿命保护），得到额定容量；
• 超级电容容量（ESN）：同理，积分计算超级电容的充放电功率，取容量变化差除以充放电深度（0.85，超级电容充放电深度更高），得到额定容量。

3. 全寿命周期成本模型

• 成本构成：包含钠硫电池成本（初始购置、更换、维护）、超级电容成本（初始购置、维护）、其他固定成本；
• 关键计算：
  1. 钠硫电池寿命计算：基于充放电深度（DOD，放电功率绝对值除以额定容量）构建寿命模型（XH，循环次数），计算全寿命周期内的更换次数（n）；
  2. 折现计算：考虑资金时间价值（折现率r=0.08），对未来的购置、更换、维护成本进行折现；
  3. 总成本计算：综合钠硫电池的功率成本（qPBN）、超级电容的功率成本（wPSN）、钠硫电池的容量成本（eEBN）、超级电容的容量成本（uESN）及固定成本（1519），得到全寿命周期内的单位时间成本（除以20年），作为优化目标函数的结果（Result）。

三、系统工作流程

1. 信号输入与预处理：加载原始储能功率信号（功率.txt），完成数据格式转换与预处理（如去除异常值，代码中隐含于数据加载环节）；
2. 信号分解：选择VMD或EMD方法对原始功率信号进行分解，得到不同频率特征的IMF分量；
3. 频谱分析：通过FFT或HHT对IMF分量进行时频分析，明确各分量的频率范围，将高频分量分配给超级电容，低频分量分配给钠硫电池；
4. 功率与容量计算：基于分配结果，计算钠硫电池与超级电容的充放电功率，进一步积分得到额定容量；
5. 经济成本计算：构建全寿命周期经济模型，计算系统总成本，作为容量优化的目标函数值；
6. 优化迭代：（代码隐含优化逻辑基础）以总成本最小化为目标，调整储能容量参数（如VMD分解的模态数量、储能设备的额定功率/容量），迭代得到最优配置。

四、关键技术特点与应用价值

（一）技术特点

1. 信号分解适应性强：VMD方法有效解决模态混叠问题，EMD方法无需预设基函数，两种方法结合可应对不同特性的功率信号；
2. 时频分析维度丰富：融合FFT（稳态频率分析）与HHT（非平稳时频分析），全面提取信号频率特征，支撑精准的功率分配；
3. 经济模型贴合实际：考虑储能设备的寿命衰减（钠硫电池DOD-寿命模型）、资金时间价值（折现计算），全寿命周期成本计算更贴合工程实际。

（二）应用价值

1. 工程指导意义：为混合储能系统（钠硫电池+超级电容）的容量配置提供量化依据，避免凭经验配置导致的容量不足或过度投资；
2. 成本优化价值：通过经济模型计算最小化全寿命周期成本，提升储能系统的经济性与市场竞争力；
3. 可扩展性强：支持更换输入功率信号（如光伏、风电功率）、调整储能设备参数（如电池类型、成本系数），适用于不同场景的混合储能优化。
