DEBUG环境下 AX、BX 寄存器操作命令（完整版）¹²

在DEBUG环境通过AX、BX 寄存器操作命令理解ALU、ACC的运算逻辑

说明：DEBUG是DOS系统下的调试工具，可直接操作CPU内部寄存器（含AX、BX），以下命令均适配模型机中AX、BX寄存器的读写、运算操作，贴合前文ALU、ACC的运算逻辑，同时标注实操注意事项，适配考试与实操需求。

一、核心操作命令（必记，按功能分类）

1. 查看AX、BX寄存器值（读取状态）

命令：R（全称Register，查看所有寄存器）

操作步骤：

1. 进入DEBUG：在DOS命令行输入 debug 并回车，进入调试界面；

2. 输入 R 并回车，屏幕会显示所有寄存器当前值，其中明确标注 AX=XXXX、BX=XXXX（XXXX为16进制数值，对应模型机中寄存器的二进制存储）。

注意事项：

• 数值默认以16进制显示，与模型机中二进制存储逻辑一致（16进制可直接转换为二进制）；

• 若仅需查看AX或BX，可输入 R AX 或 R BX，直接定位单个寄存器。

2. 修改AX、BX寄存器值（写入数据）

命令：R 寄存器名（如R AX、R BX）

操作步骤（以修改AX为例）：

1. 进入DEBUG后，输入 R AX 并回车；

2. 屏幕提示 AXXXXX（XXXX为当前AX值），直接输入新的16进制数值（如1234），回车即可完成修改；

3. 修改BX操作完全一致，输入 R BX，输入目标值后回车。

注意事项：

• 输入的数值必须是16进制（0-9、A-F，不区分大小写），不可输入十进制；

• AX、BX为16位寄存器，数值范围为0000H~FFFFH，超出范围会报错；

• 修改后的值立即生效，对应模型机中“向寄存器写入数据”的操作，可直接用于后续运算。

3. AX、BX寄存器算术运算（加法、减法，对应模型机ALU运算）

核心命令：A（汇编命令，编写运算指令）、T（执行指令，观察运算结果）

（适配前文AX、BX相加/相减操作，对应模型机ALU、ACC的运算逻辑）

（1）AX与BX相加（ADD指令）

操作步骤：

1. 进入DEBUG，输入 A 并回车，进入汇编模式（默认从CS:0100地址开始）；

2. 输入汇编指令（逐行输入，每行回车）：

MOV AX, 1234 ；将1234H送入AX（对应模型机“向AX写入数据”）

MOV BX, 5678 ；将5678H送入BX（对应模型机“向BX写入数据”）

ADD AX, BX ；AX = AX + BX（ALU执行加法，结果存入AX，对应模型机ACC暂存结果）

3. 输入 ESC 键，退出汇编模式；

4. 输入 T 并回车，逐行执行指令（执行3次T，完成3条指令）；

5. 输入 R 查看结果，AX的值即为1234H+5678H的结果（68ACH），BX值保持不变。

（2）AX与BX相减（SUB指令）

操作步骤（与加法类似，仅替换运算指令）：

1. 进入DEBUG，输入 A 进入汇编模式；

2. 输入汇编指令：

MOV AX, 5678 ；AX赋值5678H（被减数）

MOV BX, 1234 ；BX赋值1234H（减数）

SUB AX, BX ；AX = AX - BX（ALU执行减法，结果存入AX）

3. ESC退出汇编，输入T逐行执行，R查看结果（AX=4444H，BX保持1234H）。

运算相关注意事项：

• 运算指令（ADD、SUB）的结果默认存入第一个操作数寄存器（如ADD AX,BX，结果存AX），对应模型机中“ALU运算结果回传ACC”；

• 减法运算若出现借位（如AX<BX），会影响标志寄存器CF（进位/借位标志），但AX仍会存储差值的补码；

• 汇编指令输入时，寄存器名、指令名不区分大小写（如mov ax,1234与MOV AX,1234效果一致）。

4. 退出DEBUG（结束操作）

命令：Q（全称Quit）

操作：输入 Q 并回车，直接退出DEBUG，返回DOS命令行，寄存器中的数据会丢失（对应模型机断电丢失数据的特点）。

二、高频考点&实操易错点

1. 所有寄存器操作均在DEBUG环境下进行，需先输入debug进入调试模式；

2. 数值默认16进制，输入时不可遗漏后缀H（若输入十进制，需加D后缀，如123D，但实操中极少使用）；

3. ADD、SUB指令的运算逻辑，与模型机中ALU、ACC的运算逻辑完全一致：AX相当于模型机中的ACC，用于暂存运算结果；

4. 执行汇编指令后，必须用T命令执行，否则指令仅被写入内存，不执行运算。

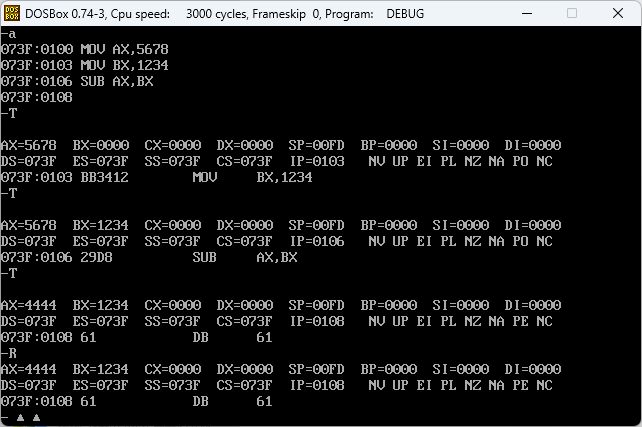

操作如图：

---
