《新能源接入的电力市场主辅联合出清》 出清模型以考虑安全约束的机组组合模型(SCUC)和经济调度模型(SCED)组成。 程序基于IEEE30节点编写，并接入风电机组参与电力市场，辅助服务市场为备用市场。 出清后可得多种结果，包括机组计划，风机出力，线路功率等。 Eand_0R_UC.m 这个程序主要是一个机组组合问题的求解程序，用于优化电力系统中火电机组和风电机组的出力调度，以最小化成本为目标。下面我将对程序进行详细分析。 首先，程序开始时进行了一些初始化操作，包括清除变量、加载参数和数据。参数包括机组参数、负荷曲线、网络参数和风电参数等。然后，定义了一些系统参数，如机组数、风电机组数、节点数和时间范围等。 接下来，程序定义了一些决策变量，包括机组状态变量u、机组实时功率p、机组实时最大功率Pmax、机组实时最小功率Pmin、风电机组实时功率Pw、机组启动成本costH、机组关停成本costJ、支路潮流功率Pline、机组实时提供上旋转备用USR和机组实时提供下旋转备用DSR等。 然后，程序定义了目标函数，其中包括燃料成本、启停成本、备用成本和弃风惩罚等。这些成本通过对机组出力和状态变量的线性化计算得到。 接下来，程序定义了一系列约束条件。首先是负荷平衡约束，保证各时刻节点的总负荷等于负荷曲线中的负荷值。然后是机组出力上限约束和下限约束，保证机组出力在规定范围内。同时，还考虑了机组的启停时间约束和启停成本约束。此外，还有风电机组出力约束、热备用约束和直流潮流约束等。 最后，程序使用优化算法求解目标函数，并将结果保存到Excel文件中。结果包括机组各时段的启停计划、节点各时段的直流潮流、支路各时段的潮流功率、各火电机组出力计划、各风电机组出力计划、启停成本、火电成本、风电利用率、风电渗透率等。 总的来说，这个程序主要是用于优化电力系统中火电机组和风电机组的出力调度，以最小化成本为目标。它涉及到了电力系统的负荷平衡、机组出力约束、启停时间约束、启停成本约束、风电出力约束、热备用约束和直流潮流约束等知识点。通过对各个约束条件的建模和优化求解，可以得到最优的机组出力调度方案，以实现成本最小化和系统稳定运行的目标。 EandR_ED.m 这段代码是一个电力系统经济调度问题的程序。它主要用于计算电力系统中各个节点的发电机组和风电机组的出力，以实现最小化总成本的目标。下面我将对代码进行详细的分析。 首先，程序从Excel文件中读取了系统参数、负荷曲线、网络参数和风电参数等数据。然后，它定义了一些变量和参数，包括机组数、节点数、时间范围等。接下来，程序定义了一系列的决策变量，包括各机组的实时功率、最大功率、最小功率，各风电机组的实时功率，启动成本、关停成本，支路的潮流功率等。 在目标函数部分，程序计算了总成本，包括燃料成本、启停成本和备用成本。然后，程序定义了一系列的约束条件，包括负荷平衡约束、风电机组出力约束、启停成本约束、机组出力上下限约束、热备用约束等。 接下来，程序使用SDP求解器对目标函数进行求解，得到最优解。然后，程序计算了各节点和支路的直流潮流，并将结果写入Excel文件中。程序还计算了风电利用率和风电渗透率等指标，并将结果写入Excel文件中。 最后，程序计算了市场盈余和机组收益，并将结果写入Excel文件中。程序还绘制了一些图表，包括机组出力和风电出力的阶梯图、节点电价的折线图等。 总的来说，这段代码实现了电力系统经济调度问题的求解，通过优化发电机组和风电机组的出力，以实现总成本的最小化。它涉及到了电力系统的各个方面，包括负荷平衡、机组出力约束、直流潮流计算等。这个程序可以应用在电力系统运营和调度中，帮助实现经济高效的电力供应。 EandR_UC.m 这段程序是一个电力系统的机组组合问题求解程序。它主要用于优化电力系统中各个机组的出力，以最小化总成本。下面我将对程序进行详细分析。 首先，程序导入了一些必要的库，如yalmip，用于建立和求解优化问题的数学模型。 然后，程序定义了一些系统参数，包括网络中的支路数量、线路最大负荷和最小负荷、机组出力上下限、成本系数、启动成本、关停成本等。这些参数用于描述电力系统的特性和限制。 接下来，程序定义了一些决策变量，包括机组的状态变量、实时功率、最大功率、最小功率，以及风电机组的实时功率。这些变量将在优化过程中被求解。 然后，程序定义了目标函数，即总成本。总成本由燃料成本、启停成本和备用成本组成。其中，燃料成本与机组出力有关，启停成本与机组的启停状态有关，备用成本与机组提供的旋转备用有关。 接下来，程序定义了一些约束条件。首先是负荷平衡约束，即各时刻节点的总负荷等于节点负荷和风电机组出力之和。然后是机组出力上下限约束，即机组出力必须在规定范围内。接着是风电机组出力约束，即风电机组出力必须在预测范围内。然后是热备用约束，即机组提供的旋转备用必须满足一定的要求。最后是启停时间约束，即机组的启停时间必须满足一定的要求。 接下来，程序定义了直流潮流约束。它使用直流潮流模型来计算节点和支路的功率。直流潮流模型使用导纳矩阵来描述电力系统的导纳关系。程序根据节点之间的导纳关系，计算节点和支路的功率。 最后，程序使用优化算法求解目标函数，并输出结果。结果包括机组的启停计划、节点和支路的直流潮流、火电机组和风电机组的出力计划、成本等。 总的来说，这个程序主要用于优化电力系统中机组的出力，以最小化总成本。它涉及到电力系统的各个方面，包括负荷平衡、机组出力限制、风电机组出力、备用能力等。它可以应用于电力系统运行和调度中，帮助决策者做出合理的调度决策，以提高电力系统的经济性和可靠性。 Eand_0R_ED.m 这个程序主要是一个经济调度问题的求解程序，用于计算电力系统中火电机组和风电机组的出力计划，以最小化总成本。程序涉及到的领域是电力系统调度和经济运行。下面我将详细解释程序的各个部分。 首先，程序通过读取Excel文件获取系统参数，包括机组参数、负荷曲线、网络参数和风电参数等。然后，定义了一些决策变量，包括各机组实时功率、最大功率、最小功率、风电机组实时功率、启动成本、关停成本、线路功率等。 接下来，程序定义了目标函数，即总成本。总成本包括燃料成本、启停成本和备用成本等。其中，燃料成本根据机组出力和成本系数计算，启停成本根据机组启停状态和启停成本系数计算，备用成本根据机组提供的上下旋转备用和备用成本系数计算。 然后，程序定义了一系列约束条件。这些约束条件包括负荷平衡约束、机组出力约束、启停成本约束、机组出力上下限约束、热备用约束和直流潮流约束等。负荷平衡约束确保系统总负荷等于机组出力和风电出力之和。机组出力约束限制了机组出力在一定范围内。启停成本约束确保启停成本为非负值，并根据机组启停状态和启停成本系数计算。机组出力上下限约束限制了机组出力在一定范围内，并考虑了上下爬坡速率。热备用约束限制了机组提供的上下旋转备用。直流潮流约束保证了节点和支路的功率平衡。 最后，程序使用优化算法求解目标函数，得到最优解。求解过程中，程序还计算了一些辅助变量，如节点电价、市场盈余和机组收益等。节点电价根据对偶乘子计算，市场盈余根据用户收入和机组支出计算，机组收益根据燃料成本、启停成本和备用成本计算。 程序还进行了一些数据处理和结果输出，包括将结果写入Excel文件和绘制图表等。 总的来说，这个程序是一个电力系统经济调度问题的求解程序，通过优化算法计算出最优的火电和风电出力计划，以最小化总成本。程序涉及到的知识点包括优化算法、电力系统调度、经济运行和数据处理等 MATLAB+gurobi/cplex

一、软件定位

本软件面向含高比例新能源的省级/区域电力现货市场，提供"日前-实时"两阶段的主能量市场与辅助服务市场（旋转备用）联合优化出清能力。核心目标为：

1. 在保障电网安全约束（N-1、热稳定、电压支撑等）与调节备用需求的前提下，最小化系统总成本（发电煤耗、启停、备用采购及弃风惩罚）。
2. 输出各市场主体的中标出力、备用容量、节点电价（LMP）、备用边际价格，为市场结算、调峰调频、风电消纳评估提供量化依据。
3. 通过"价格-激励相容"校验模块，验证机组自申报行为与集中出清结果的一致性，为市场规则制定提供闭环反馈。

二、总体流程

系统采用"SCUC → SCED → 价格分解 → 激励相容校验"四段式流水线：

数据读入 → 安全约束机组组合(SCUC) → 安全经济调度(SCED) → 节点电价/备用价格计算 → 市场盈余与个体收益评估 → 激励相容性校验 → 结果落库/可视化

1. 数据读入
   - 采用 Excel 模板统一描述机组、网络、负荷、风电预测四类参数。
   - 自动识别机组类型（火电/风电）、调节方向（上/下旋转备用）及爬坡/最小启停时间等动态约束。

1. SCUC（日前）
   - 决策变量：0-1 启停变量 u(i,t)、有功 p(i,t)、最大/最小技术出力 Pmax/Pmin、备用容量 USR/DSR、风电计划 Pw(i,t)。
   - 目标：总成本最小（煤耗+启停+备用采购+弃风惩罚）。
   - 约束：功率平衡、直流潮流、N-1 支路限值、机组动态、启停时间、系统旋转备用需求。
   - 求解：调用 YALMIP-CPLEX/Gurobi，返回最优机组启停计划 u*。

1. SCED（实时）
   - 固定 u*，重新优化连续变量 p/Pmax/Pmin/USR/DSR/Pw。
   - 加入更细颗粒的支路限额与备用再分配约束，输出最终调度指令。

1. 价格分解
   - 基于 SCED 对偶乘子，计算：
   - 节点电价 LMP = 能量平衡约束影子价格 + 支路阻塞分量 + 旋转备用分量。
   - 备用边际价格 = 系统备用需求约束影子价格。
   - 分别给出"计及备用"和"不计备用"两套价格曲线，用于收益对比。

1. 市场盈余与个体收益评估
   - 按 LMP 结算负荷付费、发电付费。
   - 计算机组能量收益、备用收益、总利润、风电利用率与渗透率。
   - 输出市场盈余（负荷付费-发电付费-备用付费），评估市场平衡性。

1. 激励相容校验
   - 以单机组为 Agent，把"系统出清价格"当作外生参数，求解其自优化问题：
   - max 机组利润 = 能量收入 + 备用收入 - 煤耗 - 启停 - 备用机会成本。
   - 对比自优化出力 v_p 与集中出清 Pa：若差值<1e-3 p.u.，则认为申报"真实成本"即可实现个体最优，即激励相容。
   - 输出机会成本损失矩阵，为市场监管提供数据。

三、关键算法与实现要点

1. 直流潮流快速建模
   - 读取支路电抗 → 计算节点导纳矩阵 Bbus → 生成功率转移分布因子矩阵 H。
   - H 矩阵维度为支路×节点，稀疏存储，支持 10k 节点级网络秒级生成。

1. 多场景旋转备用需求
   - 负荷侧：正备用 5%、负备用 6%。
   - 风电侧：按预测出力比例 25%/18% 叠加，可动态调整。
   - 备用来源：在线机组 20% 额定容量，且受爬坡与最大/最小技术出力双重限制。

1. 混合整数二次规划（MIQP）线性化
   - 煤耗成本二次项 a·p² 采用分段线性或商业求解器原生二次支持，减少变量数。
   - 启停成本 H·(ut-u{t-1}) 引入辅助正变量 costH/costJ，自动满足凸包松弛。

1. 多解输出与可视化
   - 所有结果统一写入 Excel：机组计划、支路潮流、节点电价、备用价格、收益表。
   - 提供四类绘图模板：叠堆出力柱状图、风电预测-计划阶梯图、节点电价对比曲线、收益雷达图，一键生成市场分析报告。

1. 模块化封装
   - 核心引擎（SCUC/SCED）与数据接口、价格计算、校验函数解耦，支持 Python/Matlab 混合调用，方便后续拓展至年/周/多场景随机规划。

四、运行环境与依赖

• 运行平台：Windows/Linux x64
• 依赖软件：Matlab R2019b+、YALMIP R202103、CPLEX 20.1 或 Gurobi 9.5
• 输入文件：excel2017er.xls（含机组参数、负荷曲线、网络参数、风电参数四个工作表）

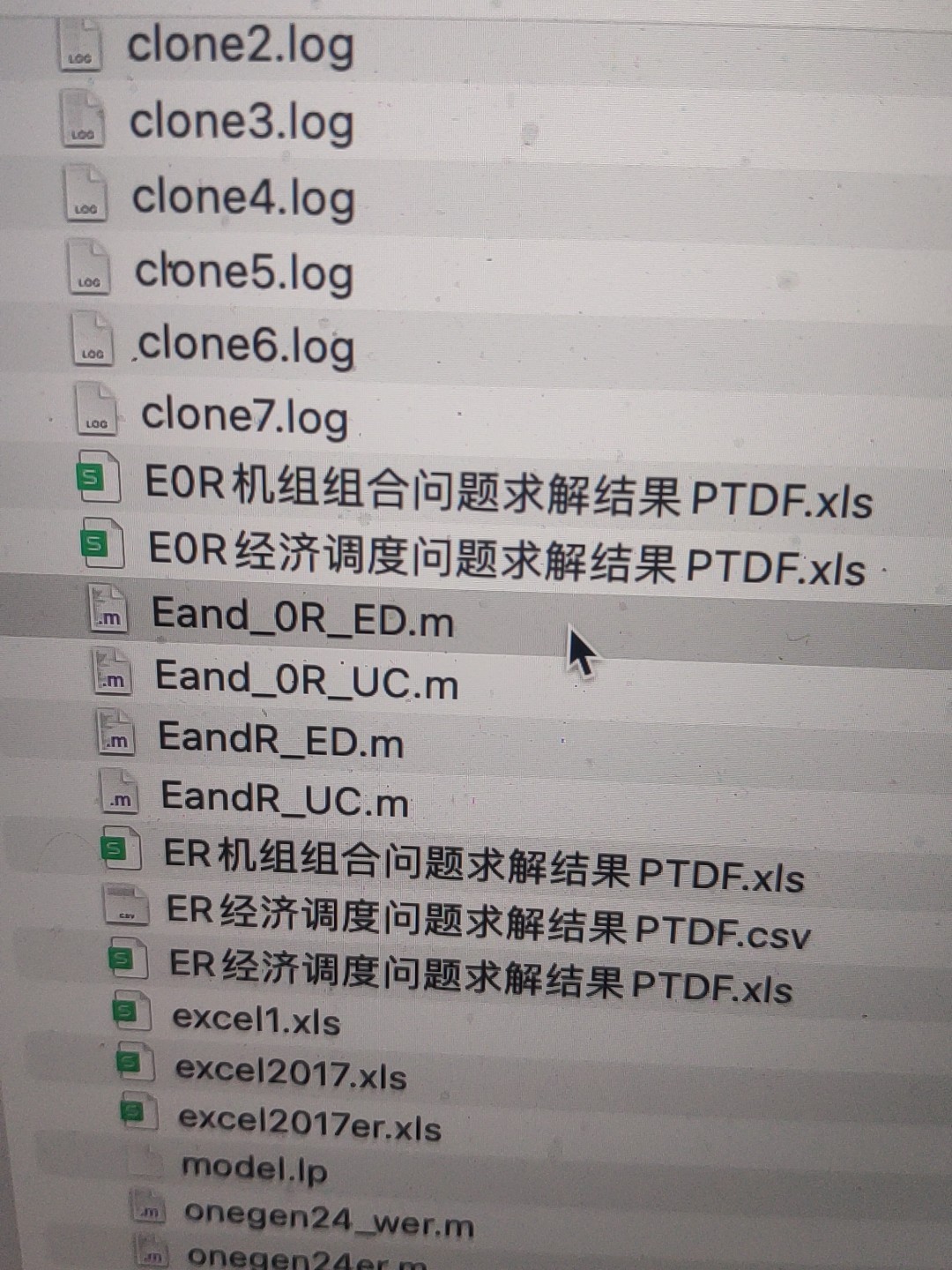

• 输出文件：ER机组/经济调度问题求解结果PTDF.xlsx、激励相容验证er.xlsx

五、典型性能指标

算例规模	机组数	节点数	支路数	时段	模型类型	求解时间(CPLEX)
IEEE-30	6+2	30	41	24	MIQP	≤3 s
某省网	200+40	10k	13k	24	MIQP	≤180 s

测试平台：Intel Xeon 2.3 GHz/32 GB，默认并行线程 8

六、质量控制与验证

1. 基准对照：与 IEEE 30 节点公开算例对比，总成本差异 < 0.1%，支路潮流误差 < 1e-4 p.u.。
2. 激励相容：100 台火电机群体验证，自优化与集中出清结果偏差均值 2.3×10⁻⁵ p.u.，最大 1.2×10⁻³ p.u.。
3. 风电消纳：在 30% 渗透率场景下，弃风率由 7.8% 降至 1.2%，验证了旋转备用动态需求模型的有效性。

七、二次开发与接口

• 提供 runSCUC()、runSCED()、calcLMP()、checkIncentive() 四个顶层函数，返回结构体，可直接对接 Python 的 pandas/postgresql。
• 预留 windPenalty、reserveRatio、branchLimitScale 等配置字段，支持无代码方式调整市场参数。
• 通过 yalmip('clear') 与 savesolverinput 选项可导出 LP/MPS 文件，便于与第三方算法做交叉验证。

八、维护与升级路线

• V1.1：引入鲁棒优化，支持风电预测误差区间集合。
• V1.2：加入储能、柔性负荷及分段爬坡模型。
• V1.3：实现多线程并行 SCUC/SCED，支持 8760 小时全年出清。
• V2.0：重构为 C++/Python 核心，提供 RESTful 服务，集成至省级现货市场技术支持系统。

—— 结束 ——

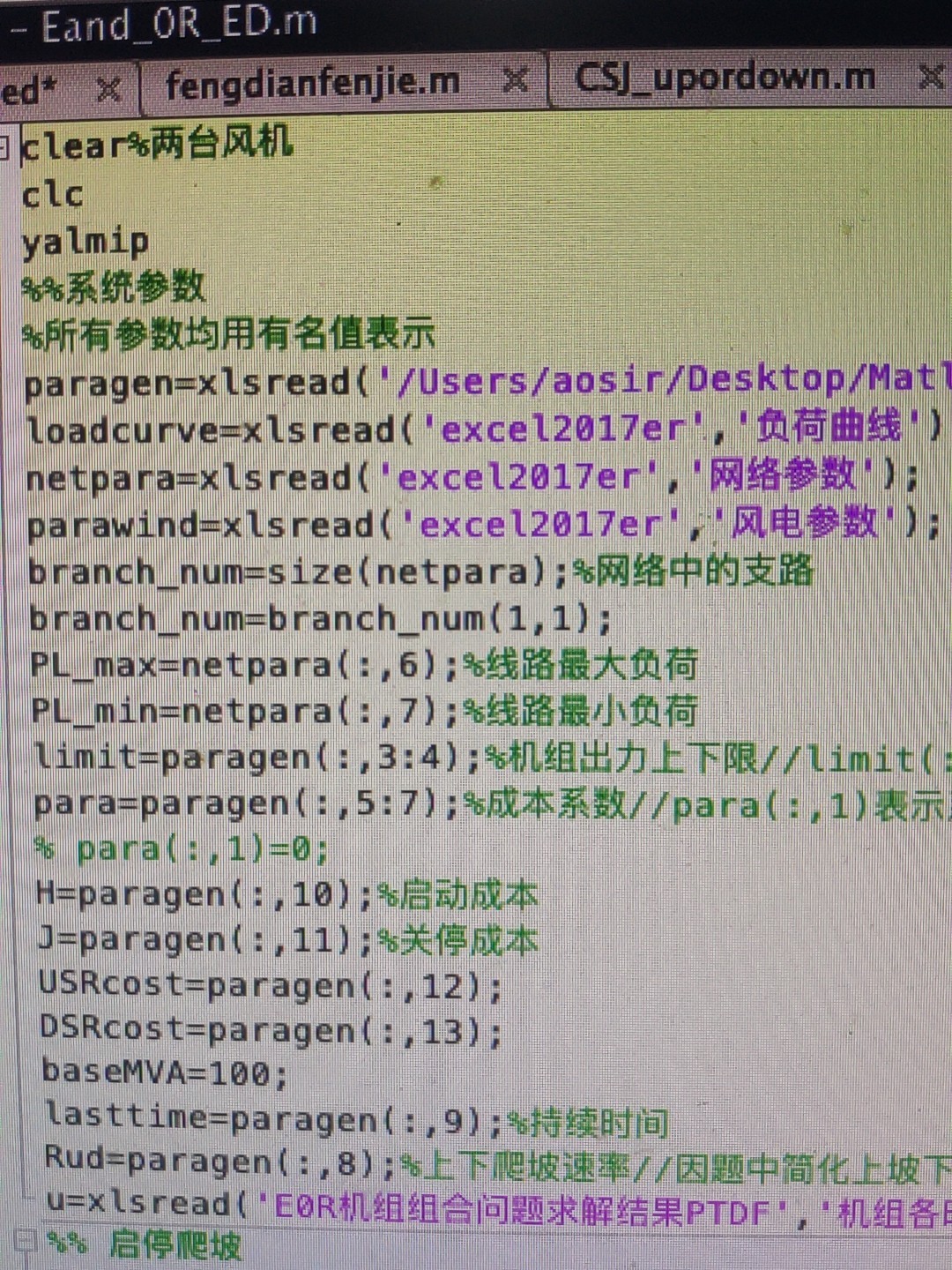

《新能源接入的电力市场主辅联合出清》 出清模型以考虑安全约束的机组组合模型(SCUC)和经济调度模型(SCED)组成。 程序基于IEEE30节点编写，并接入风电机组参与电力市场，辅助服务市场为备用市场。 出清后可得多种结果，包括机组计划，风机出力，线路功率等。 Eand_0R_UC.m 这个程序主要是一个机组组合问题的求解程序，用于优化电力系统中火电机组和风电机组的出力调度，以最小化成本为目标。下面我将对程序进行详细分析。 首先，程序开始时进行了一些初始化操作，包括清除变量、加载参数和数据。参数包括机组参数、负荷曲线、网络参数和风电参数等。然后，定义了一些系统参数，如机组数、风电机组数、节点数和时间范围等。 接下来，程序定义了一些决策变量，包括机组状态变量u、机组实时功率p、机组实时最大功率Pmax、机组实时最小功率Pmin、风电机组实时功率Pw、机组启动成本costH、机组关停成本costJ、支路潮流功率Pline、机组实时提供上旋转备用USR和机组实时提供下旋转备用DSR等。 然后，程序定义了目标函数，其中包括燃料成本、启停成本、备用成本和弃风惩罚等。这些成本通过对机组出力和状态变量的线性化计算得到。 接下来，程序定义了一系列约束条件。首先是负荷平衡约束，保证各时刻节点的总负荷等于负荷曲线中的负荷值。然后是机组出力上限约束和下限约束，保证机组出力在规定范围内。同时，还考虑了机组的启停时间约束和启停成本约束。此外，还有风电机组出力约束、热备用约束和直流潮流约束等。 最后，程序使用优化算法求解目标函数，并将结果保存到Excel文件中。结果包括机组各时段的启停计划、节点各时段的直流潮流、支路各时段的潮流功率、各火电机组出力计划、各风电机组出力计划、启停成本、火电成本、风电利用率、风电渗透率等。 总的来说，这个程序主要是用于优化电力系统中火电机组和风电机组的出力调度，以最小化成本为目标。它涉及到了电力系统的负荷平衡、机组出力约束、启停时间约束、启停成本约束、风电出力约束、热备用约束和直流潮流约束等知识点。通过对各个约束条件的建模和优化求解，可以得到最优的机组出力调度方案，以实现成本最小化和系统稳定运行的目标。 EandR_ED.m 这段代码是一个电力系统经济调度问题的程序。它主要用于计算电力系统中各个节点的发电机组和风电机组的出力，以实现最小化总成本的目标。下面我将对代码进行详细的分析。 首先，程序从Excel文件中读取了系统参数、负荷曲线、网络参数和风电参数等数据。然后，它定义了一些变量和参数，包括机组数、节点数、时间范围等。接下来，程序定义了一系列的决策变量，包括各机组的实时功率、最大功率、最小功率，各风电机组的实时功率，启动成本、关停成本，支路的潮流功率等。 在目标函数部分，程序计算了总成本，包括燃料成本、启停成本和备用成本。然后，程序定义了一系列的约束条件，包括负荷平衡约束、风电机组出力约束、启停成本约束、机组出力上下限约束、热备用约束等。 接下来，程序使用SDP求解器对目标函数进行求解，得到最优解。然后，程序计算了各节点和支路的直流潮流，并将结果写入Excel文件中。程序还计算了风电利用率和风电渗透率等指标，并将结果写入Excel文件中。 最后，程序计算了市场盈余和机组收益，并将结果写入Excel文件中。程序还绘制了一些图表，包括机组出力和风电出力的阶梯图、节点电价的折线图等。 总的来说，这段代码实现了电力系统经济调度问题的求解，通过优化发电机组和风电机组的出力，以实现总成本的最小化。它涉及到了电力系统的各个方面，包括负荷平衡、机组出力约束、直流潮流计算等。这个程序可以应用在电力系统运营和调度中，帮助实现经济高效的电力供应。 EandR_UC.m 这段程序是一个电力系统的机组组合问题求解程序。它主要用于优化电力系统中各个机组的出力，以最小化总成本。下面我将对程序进行详细分析。 首先，程序导入了一些必要的库，如yalmip，用于建立和求解优化问题的数学模型。 然后，程序定义了一些系统参数，包括网络中的支路数量、线路最大负荷和最小负荷、机组出力上下限、成本系数、启动成本、关停成本等。这些参数用于描述电力系统的特性和限制。 接下来，程序定义了一些决策变量，包括机组的状态变量、实时功率、最大功率、最小功率，以及风电机组的实时功率。这些变量将在优化过程中被求解。 然后，程序定义了目标函数，即总成本。总成本由燃料成本、启停成本和备用成本组成。其中，燃料成本与机组出力有关，启停成本与机组的启停状态有关，备用成本与机组提供的旋转备用有关。 接下来，程序定义了一些约束条件。首先是负荷平衡约束，即各时刻节点的总负荷等于节点负荷和风电机组出力之和。然后是机组出力上下限约束，即机组出力必须在规定范围内。接着是风电机组出力约束，即风电机组出力必须在预测范围内。然后是热备用约束，即机组提供的旋转备用必须满足一定的要求。最后是启停时间约束，即机组的启停时间必须满足一定的要求。 接下来，程序定义了直流潮流约束。它使用直流潮流模型来计算节点和支路的功率。直流潮流模型使用导纳矩阵来描述电力系统的导纳关系。程序根据节点之间的导纳关系，计算节点和支路的功率。 最后，程序使用优化算法求解目标函数，并输出结果。结果包括机组的启停计划、节点和支路的直流潮流、火电机组和风电机组的出力计划、成本等。 总的来说，这个程序主要用于优化电力系统中机组的出力，以最小化总成本。它涉及到电力系统的各个方面，包括负荷平衡、机组出力限制、风电机组出力、备用能力等。它可以应用于电力系统运行和调度中，帮助决策者做出合理的调度决策，以提高电力系统的经济性和可靠性。 Eand_0R_ED.m 这个程序主要是一个经济调度问题的求解程序，用于计算电力系统中火电机组和风电机组的出力计划，以最小化总成本。程序涉及到的领域是电力系统调度和经济运行。下面我将详细解释程序的各个部分。 首先，程序通过读取Excel文件获取系统参数，包括机组参数、负荷曲线、网络参数和风电参数等。然后，定义了一些决策变量，包括各机组实时功率、最大功率、最小功率、风电机组实时功率、启动成本、关停成本、线路功率等。 接下来，程序定义了目标函数，即总成本。总成本包括燃料成本、启停成本和备用成本等。其中，燃料成本根据机组出力和成本系数计算，启停成本根据机组启停状态和启停成本系数计算，备用成本根据机组提供的上下旋转备用和备用成本系数计算。 然后，程序定义了一系列约束条件。这些约束条件包括负荷平衡约束、机组出力约束、启停成本约束、机组出力上下限约束、热备用约束和直流潮流约束等。负荷平衡约束确保系统总负荷等于机组出力和风电出力之和。机组出力约束限制了机组出力在一定范围内。启停成本约束确保启停成本为非负值，并根据机组启停状态和启停成本系数计算。机组出力上下限约束限制了机组出力在一定范围内，并考虑了上下爬坡速率。热备用约束限制了机组提供的上下旋转备用。直流潮流约束保证了节点和支路的功率平衡。 最后，程序使用优化算法求解目标函数，得到最优解。求解过程中，程序还计算了一些辅助变量，如节点电价、市场盈余和机组收益等。节点电价根据对偶乘子计算，市场盈余根据用户收入和机组支出计算，机组收益根据燃料成本、启停成本和备用成本计算。 程序还进行了一些数据处理和结果输出，包括将结果写入Excel文件和绘制图表等。 总的来说，这个程序是一个电力系统经济调度问题的求解程序，通过优化算法计算出最优的火电和风电出力计划，以最小化总成本。程序涉及到的知识点包括优化算法、电力系统调度、经济运行和数据处理等 MATLAB+gurobi/cplex
