基于模型预测控制（MPC）与规则策略对比的P2并联混合动力汽车能量管理方法

主要内容概括：

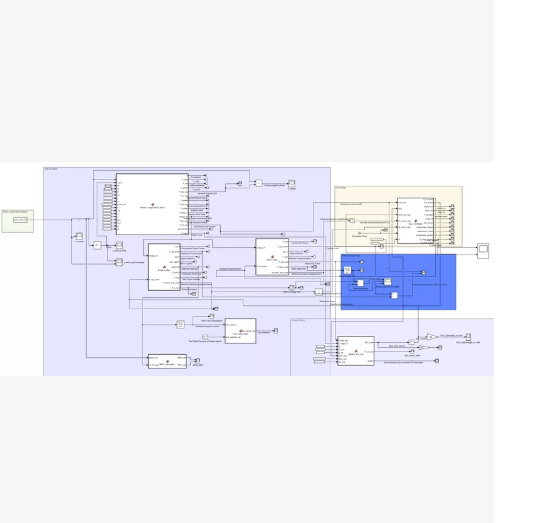

该项目针对P2并联插电式混合动力汽车（PHEV）的能量分配问题，构建了一个非线性整车动力学仿真模型，并在此基础上设计了基于模型预测控制（MPC）的能量管理策略。模型采用后向纵向动力学结构，结合基于ADVISOR的发动机与电机效率特性图，以及基于功率平衡的电池SOC动态模型，对车辆在UDDS城市工况下的运行进行仿真分析。通过将传统50–50规则分配策略与线性时不变MPC策略进行对比，MPC方法利用未来工况预测与系统约束优化发动机与电机的功率分配，实现更优的燃油经济性与电池使用效率。仿真结果通过Simulink模型输出及多维性能曲线进行评估，验证了MPC在混合动力汽车能量管理中的有效性与工程应用价值。

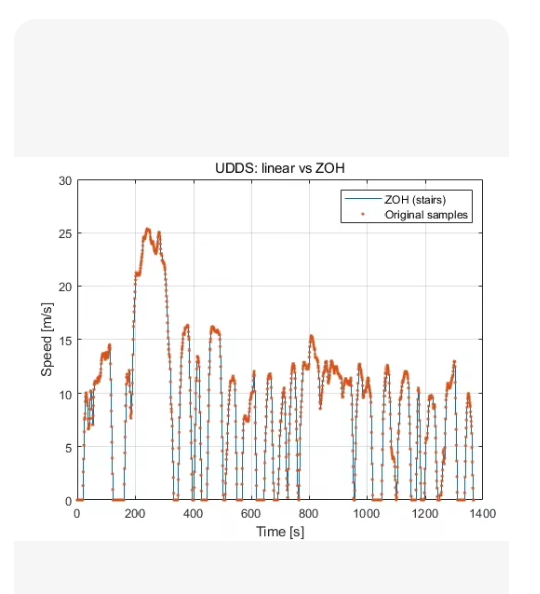

UDDS 工况下的速度曲线对比。

ZOH： 即零阶保持，表现为阶梯状（stairs）的蓝色线条。
Original samples： 即原始采样点，表现为红色的点状（或密集的离散点）。

这通常用于电动汽车仿真、电池测试或控制系统中，用来模拟车辆在城市动态下的行驶速度。

MATLAB 代码示例

% 1. 准备数据 (由于没有原始数据文件，这里生成模拟的UDDS数据)
% 实际的UDDS工况通常包含1372个数据点，时长1372秒
% 这里为了演示效果，生成一段类似的模拟数据
dt = 1; % 采样时间 1秒
t_original = 0:dt:1372;
% 模拟UDDS的速度特征（多个加减速循环）
v_original = 0.01t_original.^2 - 0.00002t_original.^3 + sin(0.02t_original) + 2*randn(size(t_original));
v_original(v_original 阶梯状
% 使用 stairs 函数绘制阶梯图
figure(‘Color’, ‘white’, ‘Name’, ‘UDDS: linear vs ZOH’);
set(gcf, ‘Position’, [100, 100, 800, 500]); % 设置窗口大小

% 方法二：线性插值 (Linear Interpolation) 或 原始点
% 为了复现图片中的红点效果，我们直接绘制原始采样点或高分辨率的线性插值

% 4. 绘图
% 绘制 ZOH (蓝色阶梯线)
stairs(t_samples, v_samples, ‘LineWidth’, 1.5, ‘DisplayName’, ‘ZOH (stairs)’, ‘Color’, [0, 0.4470, 0.7410]);
hold on;

% 绘制 Original samples (红色点/线)
% 图片中红点非常密集且看起来像线性连接，这里用 plot 绘制红色线条模拟
plot(t_samples, v_samples, ‘r.’, ‘MarkerSize’, 8, ‘DisplayName’, ‘Original samples’);

% 5. 格式化图表
title(‘UDDS: linear vs ZOH’, ‘FontSize’, 14, ‘FontWeight’, ‘bold’);
xlabel(‘Time [s]’, ‘FontSize’, 12);
ylabel(‘Speed [m/s]’, ‘FontSize’, 12);
grid on;
box on;
legend(‘Location’, ‘northeast’);

% 设置坐标轴范围 (参考图片)
xlim([0 1400]);
ylim([0 30]);

代码解释

真实的 UDDS 数据通常存储在 .mat 或 .csv 文件中。代码中我用数学公式模拟了一段类似的波动曲线。
stairs 函数： 这是关键函数，用于生成蓝色的“阶梯状”波形，模拟数字控制系统中的 零阶保持器 效果。
plot 函数： 用于绘制红色的采样点。
格式化： 设置了标题、坐标轴标签（Time [s], Speed [m/s]）以及图例，

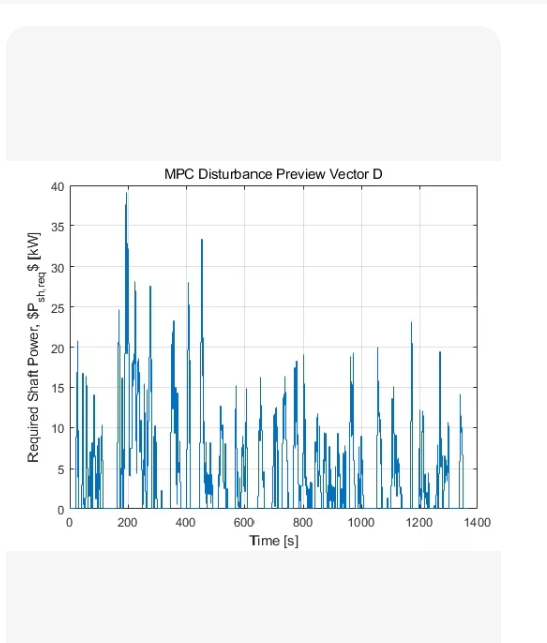

（MPC）中使用的扰动预览向量，通常用于车辆动力系统或能量管理策略的仿真中。

横轴： 时间，范围约 0 到 1400 秒，这对应了标准的 UDDS 驾驶循环时长。
纵轴： 所需的轴功率，范围 0 到 40 kW。
标题： “MPC Disturbance Preview Vector D”。
图形特征： 这是一个随时间变化的功率需求信号，呈现出明显的阶梯状或离散变化，这是典型的驾驶循环功率需求特征。
