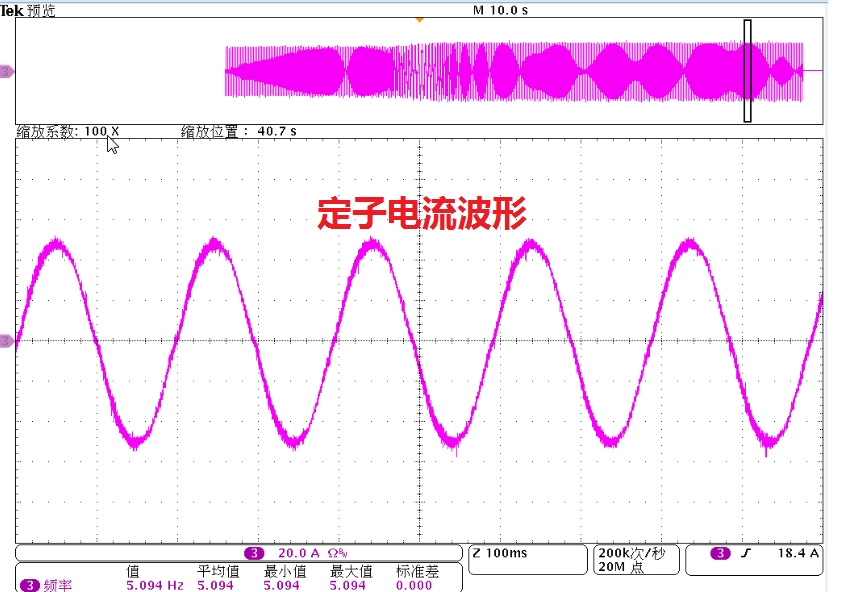

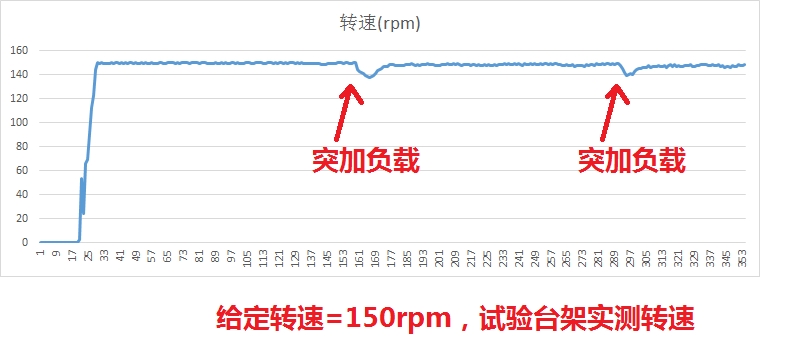

感应异步电机的无传感器矢量控制，完整的C代码+仿真模型： 1. 基于“电压模型+电流模型”的磁链观测器，实现转子磁场定向控制（FOC），可实现电机在低速、中高速段的高精度的转速估算； 代码已经成功移植到DSP芯片（TMS320F28335）和STM32F107中，对一台额定功率为33kW的异步电机进行了无传感器矢量控制，波形和试验台架数据见下图。 2. 可实现电机带满载零速启动，抗负载扰动性强，响应速度快，控制精度高； 3. SVPWM空间电压矢量调制，定子电流波形的畸变率低； 4.采用S-Function的方式，把C代码直接在simulink下进行仿真，所见即所得！ 5.详细的算法原理推导，跟程序代码是完全对应的。

一、系统概述

本套代码针对感应异步电机无传感器矢量控制场景开发，采用“电压模型+电流模型”融合的磁链观测方案，结合转子磁场定向控制（FOC）技术，实现电机全转速段（低速至中高速）的高精度转速估算与稳定控制。代码已完成DSP（TMS320F28335）与STM32F107芯片的移植验证，在40kW额定功率异步电机上实现带满载零速启动、抗负载扰动及快速响应控制，同时通过SVPWM（空间电压矢量调制）技术降低定子电流畸变率，保障电机运行效率与稳定性。

感应异步电机的无传感器矢量控制，完整的C代码+仿真模型： 1. 基于“电压模型+电流模型”的磁链观测器，实现转子磁场定向控制（FOC），可实现电机在低速、中高速段的高精度的转速估算； 代码已经成功移植到DSP芯片（TMS320F28335）和STM32F107中，对一台额定功率为33kW的异步电机进行了无传感器矢量控制，波形和试验台架数据见下图。 2. 可实现电机带满载零速启动，抗负载扰动性强，响应速度快，控制精度高； 3. SVPWM空间电压矢量调制，定子电流波形的畸变率低； 4.采用S-Function的方式，把C代码直接在simulink下进行仿真，所见即所得！ 5.详细的算法原理推导，跟程序代码是完全对应的。

从开发架构看，代码支持Simulink仿真与实际硬件控制双重场景：通过S-Function将C代码嵌入Simulink环境，实现“仿真-代码-硬件”的无缝衔接，开发者可直观观察控制效果；同时提供完整的算法原理推导文档，确保代码逻辑与理论模型完全对齐，降低二次开发与调试难度。

二、核心功能模块解析

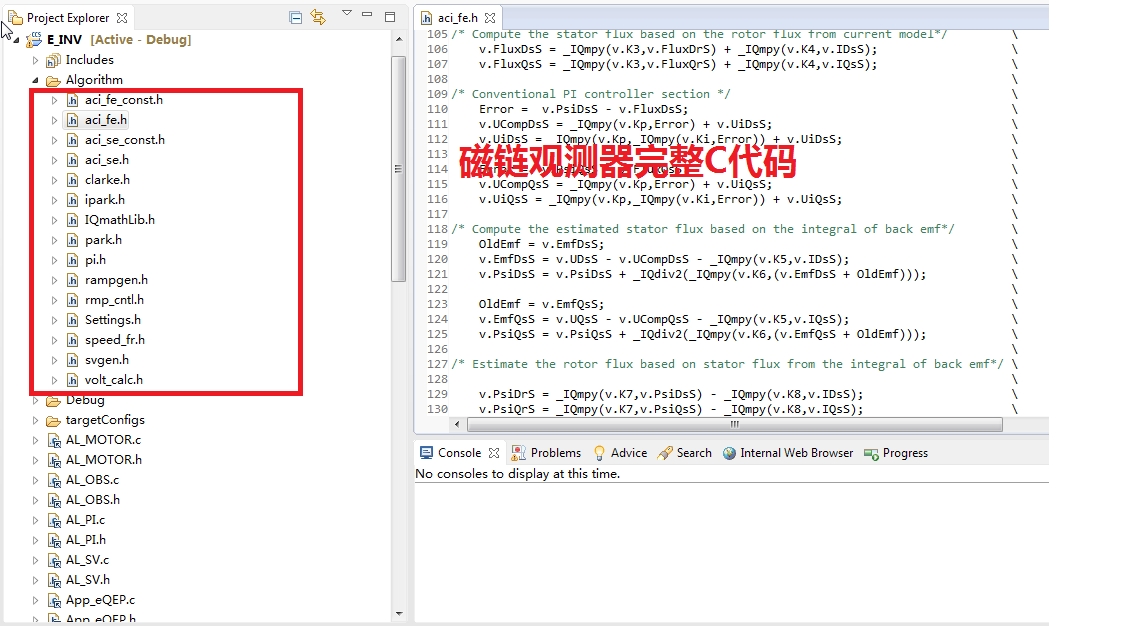

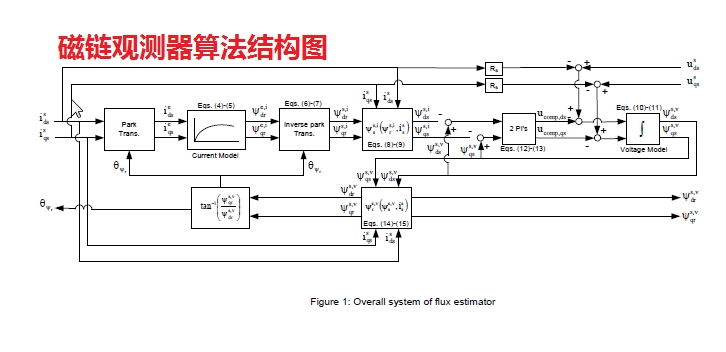

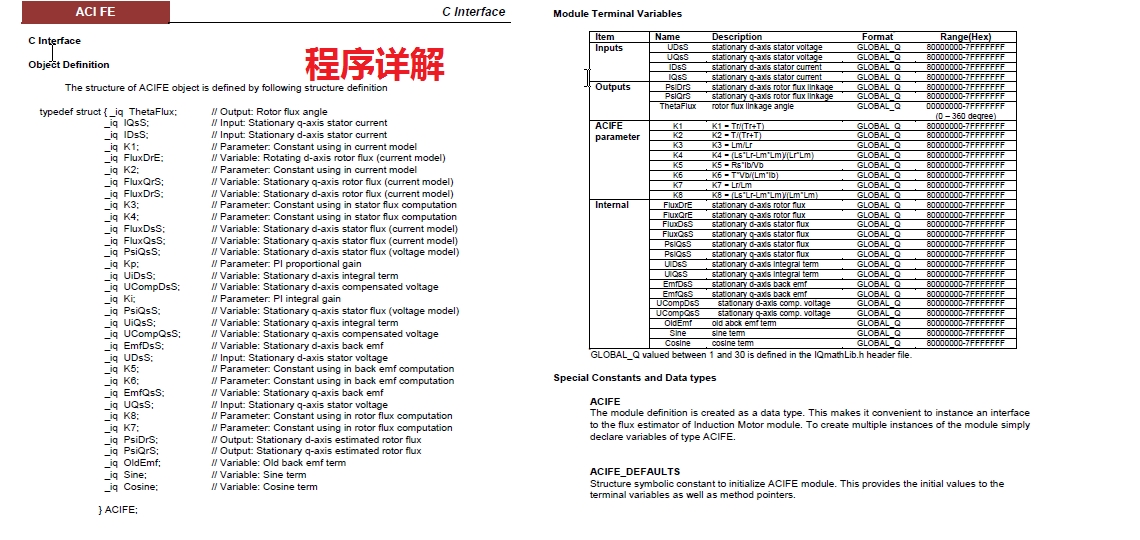

2.1 磁链观测模块（ACIFE）

磁链观测是无传感器控制的核心，本模块通过“电流模型+电压模型”融合策略，解决单一模型在不同转速段的局限性：

• 电流模型：基于电机参数（转子电阻Rr、转子电感Lr等）构建，在低速段（尤其是零速启动阶段）精度更高。通过转子磁链微分方程计算旋转坐标系下的d轴转子磁链（FluxDrE），再经逆Park变换转换为静止坐标系下的磁链分量（FluxDrS、FluxQrS），避免低速时电压模型积分漂移问题。
• 电压模型：通过定子电压、电流的实时采样值，结合反电动势积分计算静止坐标系下的定子磁链（PsiDsS、PsiQsS），在中高速段响应速度更快。模块内置PI控制器，对电压模型与电流模型的磁链偏差进行补偿（UCompDsS、UCompQsS），修正反电动势计算误差，提升磁链观测精度。
• 融合逻辑：通过权重分配策略，低速段以电流模型输出为主，中高速段以电压模型输出为主，同时利用PI控制器动态调整偏差，最终输出高精度的转子磁链角度（ThetaFlux）与磁链分量（PsiDrS、PsiQrS），为磁场定向控制提供基础。

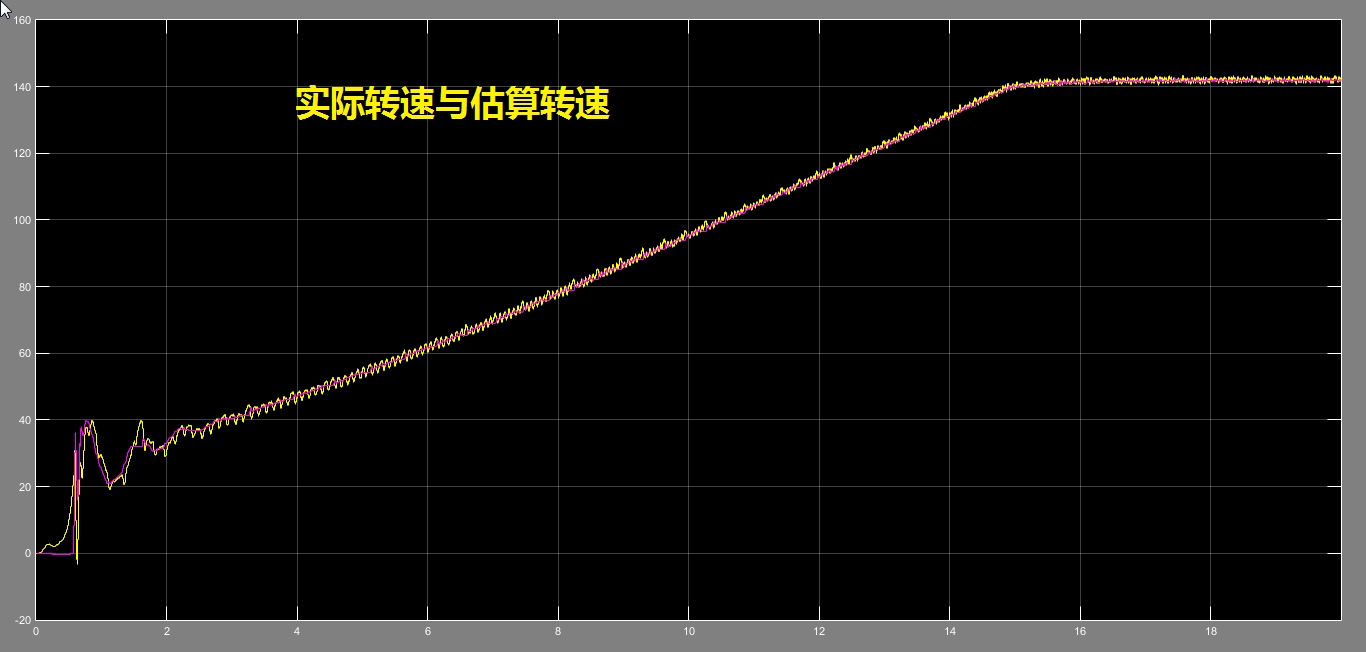

2.2 转速估算模块（ACISE）

基于磁链观测结果，模块通过“转差率计算+同步速度滤波”实现无传感器转速估算，具体流程如下：

1. 转差率计算：根据静止坐标系下的转子磁链（PsiDrS、PsiQrS）与定子电流（IDsS、IQsS），结合电机转子参数（Rr、Lr），通过电磁转矩与磁链的关系推导转差率（WSlip），确保低速段转速估算的准确性。
2. 同步速度提取：对磁链观测模块输出的转子磁链角度（ThetaFlux）进行微分处理，得到同步速度（WSyn）。为避免角度突变导致的微分震荡，设置角度阈值（DIFFMAXLIMIT、DIFFMINLIMIT），仅在角度处于稳定区间时进行微分计算。
3. 低通滤波与转速输出：通过一阶低通滤波器对同步速度（WSyn）进行平滑处理，消除高频噪声；再结合转差率（WSlip）计算实际转子转速（WrHat，标幺值），最终转换为物理转速（WrHatRpm，单位：rpm）。模块支持转速限幅（-1.5~1.5 pu），防止极端工况下的估算值溢出。

2.3 坐标变换模块

坐标变换是矢量控制的核心环节，实现“三相静止坐标系-两相静止坐标系-两相旋转坐标系”的转换，包括Clarke变换、Park变换与逆Park变换三个子模块：

• Clarke变换（CLARKE）：将三相定子电流（As、Bs、Cs）转换为两相静止坐标系下的电流分量（Alpha、Beta），消除三相电流的耦合关系。变换过程基于三相平衡假设，通过固定系数（1/√3≈0.577）简化计算，为后续Park变换提供输入。
• Park变换（PARK）：将两相静止坐标系下的电流（Alpha、Beta）转换为两相旋转坐标系下的电流（Ds、Qs），其中旋转坐标系的角度由磁链观测模块的转子磁链角度（ThetaFlux）决定。通过正弦（Sine）、余弦（Cosine）函数实现坐标旋转，使电流分解为“励磁分量（Ds）”与“转矩分量（Qs）”，便于独立控制。
• 逆Park变换（IPARK）：将旋转坐标系下的电压指令（Ds、Qs）转换为两相静止坐标系下的电压指令（Alpha、Beta），为SVPWM调制提供输入。变换逻辑与Park变换对称，确保电压指令与电流控制目标的一致性。

2.4 闭环控制模块

系统采用“转速环-电流环”双闭环控制架构，通过PI控制器实现高精度跟踪与抗扰动，具体包括：

• 转速环（PI_SPD）：以目标转速（SpeedRef）与估算转速（WrHat）的偏差为输入，通过PI调节输出转矩电流指令（IQRef）。为避免转速波动，设置转速环分频系数（SpeedLoopPrescaler），降低转速环的控制频率（通常为电流环的1/10~1/20），提升系统稳定性。
• 电流环（PIID、PIIQ）：分为励磁电流环（PIID）与转矩电流环（PIIQ）：
• 励磁电流环：跟踪励磁电流指令（IdRef）与Park变换后的Ds轴电流，输出旋转坐标系下的励磁电压指令（Vd），控制电机磁链稳定；
• 转矩电流环：跟踪转速环输出的IQRef与Park变换后的Qs轴电流，输出旋转坐标系下的转矩电压指令（Vq），控制电机转矩输出。
• PI控制器特性：所有PI控制器均支持输出限幅（Umax、Umin），防止电压指令超出逆变器能力；同时内置积分抗饱和逻辑，当控制器输出达到限幅时，暂停积分累积，避免系统超调与震荡。

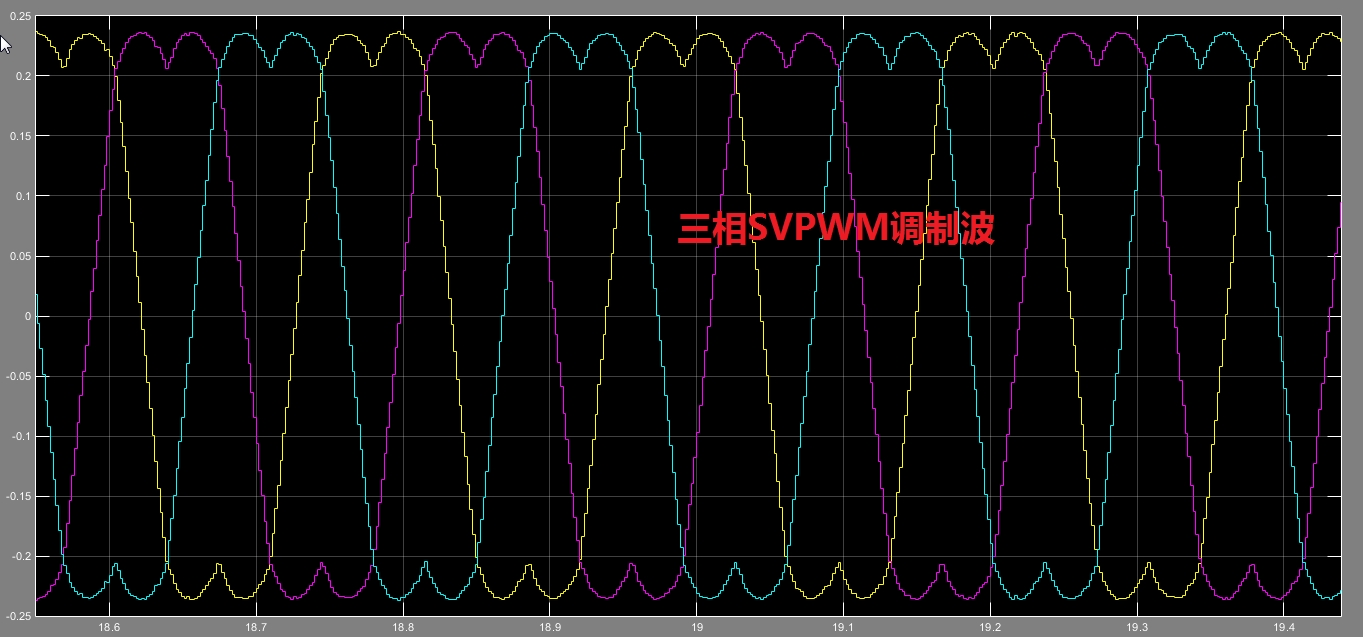

2.5 SVPWM调制模块（SVGEN）

空间电压矢量调制（SVPWM）模块将两相静止坐标系下的电压指令（Alpha、Beta）转换为逆变器的三相开关信号（Ta、Tb、Tc），相比传统SPWM调制，可提升直流母线电压利用率约15%，同时降低定子电流畸变率：

1. 扇区判断：根据Alpha、Beta电压分量计算临时变量（tmp1、tmp2、tmp3），通过阈值比较确定当前电压矢量所在的扇区（VecSector，共6个扇区），为矢量合成提供依据。
2. 占空比计算：根据不同扇区的电压矢量组合，计算三相开关管的导通时间（Ta、Tb、Tc），确保输出电压矢量的幅值与相位跟踪指令值。
3. 开关补偿（可选）：支持根据定子电流大小（As、Bs、Cs）进行开关时间补偿（switch_conpensate），消除逆变器死区时间导致的电压误差，提升低速运行时的电流波形质量。

2.6 辅助功能模块

• 参数配置模块（Settings）：集中管理电机参数（定子电阻Rs、转子电感Lr、极对数POLES等）、控制参数（采样频率ISRFREQUENCY、标幺值基准BASEVOLTAGE/BASE_CURRENT等）与开发等级（BUILDLEVEL）。开发等级支持从“模块单独测试（LEVEL1）”到“无传感器全速控制（LEVEL6）”的渐进式调试，降低开发风险。
• 斜坡生成模块（RAMPGEN、RMPCNTL）：
• RAMPGEN：生成周期性的角度斜坡信号，为坐标变换提供同步时钟；
• RMPCNTL：实现转速指令的斜坡过渡，避免目标转速突变导致的电流冲击，提升电机启动与调速的平滑性。
• 数据输出模块：支持输出17路关键控制信号，包括逆变器开关指令（Tabc）、电流/电压指令与反馈值、磁链观测结果、转速估算值等，便于仿真调试与硬件测试时的数据分析。

三、控制流程总览

1. 信号采样与预处理：采集逆变器直流母线电压（Udc）与三相定子电流（Isabc），对电流信号进行标幺值转换（除以BASE_CURRENT），消除电机参数差异的影响。
2. 坐标变换：通过Clarke变换将三相电流转换为Alpha/Beta分量，再经Park变换转换为Ds/Qs分量，实现电流的解耦。
3. 闭环控制：
   - 转速环：比较目标转速与估算转速，输出转矩电流指令；
   - 电流环：分别跟踪励磁电流与转矩电流指令，输出Vd/Vq电压指令。
4. 逆坐标变换：通过逆Park变换将Vd/Vq转换为Alpha/Beta电压指令，为SVPWM调制提供输入。
5. SVPWM调制：根据Alpha/Beta电压指令生成三相开关信号，控制逆变器输出电压，驱动电机运行。
6. 磁链与转速估算：基于采样电压、电流与开关信号，通过ACIFE模块观测转子磁链，再通过ACISE模块估算电机转速，为无传感器控制提供反馈。

四、硬件与仿真适配

4.1 硬件适配

代码已完成两款主流MCU的移植验证：

• TMS320F28335（DSP）：利用其高性能浮点运算单元，满足复杂磁链观测与PI调节的实时性需求；
• STM32F107（ARM Cortex-M3）：通过优化代码结构（如简化浮点运算、采用定点数标幺值），在中低性能MCU上实现稳定控制，降低硬件成本。

硬件接口需满足：3路ADC采样（三相电流）、1路ADC采样（直流母线电压）、6路PWM输出（逆变器驱动），同时支持中断触发采样与控制周期（匹配ISR_FREQUENCY配置）。

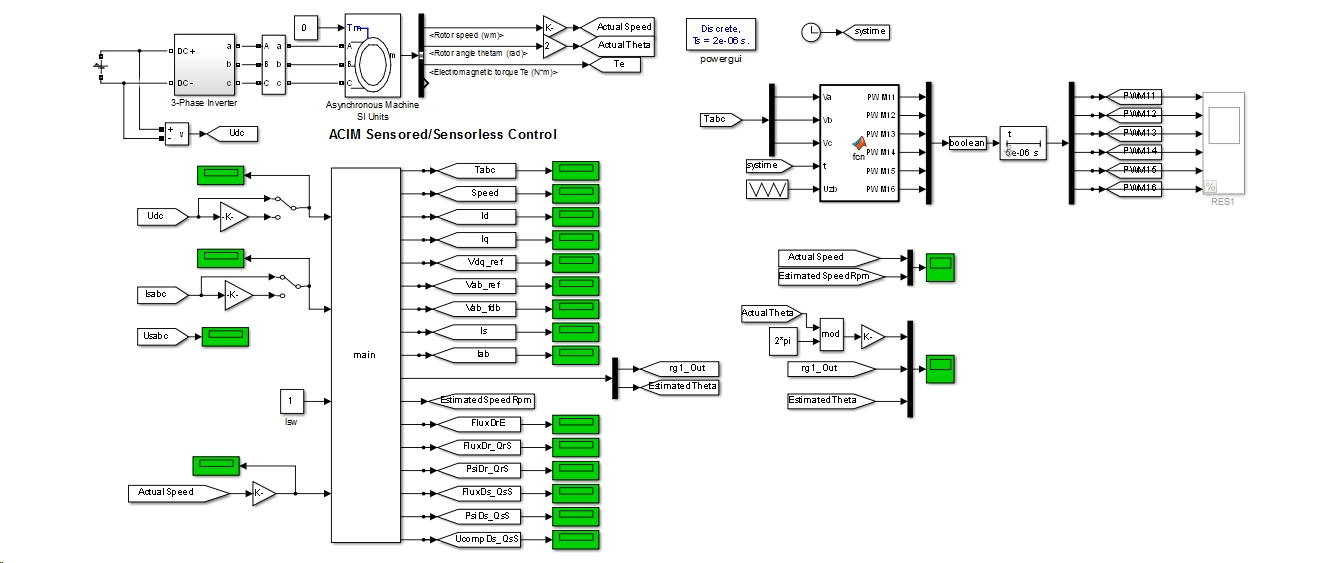

4.2 仿真适配

通过S-Function（main.c）将C代码嵌入Simulink环境，实现“代码即模型”的仿真模式：

• 仿真时，Simulink调用C代码中的控制逻辑，无需搭建额外的模块框图，确保仿真与实际硬件代码的一致性；
• 支持实时观测关键信号波形（如定子电流、转速、磁链），便于快速验证算法逻辑，缩短开发周期。

五、核心特性与应用场景

5.1 核心特性

• 全转速段高精度控制：融合磁链观测模型，实现低速零速启动与中高速稳定运行，转速估算误差小；
• 强抗扰能力：双闭环PI控制架构与SVPWM调制技术，确保负载突变时的转速稳定性与电流波形质量；
• 灵活可扩展：模块化设计支持电机参数与控制参数的快速适配，可移植至不同功率等级（如10kW~100kW）的异步电机；
• 渐进式开发：开发等级划分与丰富的调试输出，降低新手入门难度与项目开发风险。

5.2 应用场景

适用于对转速控制精度、启动性能与成本敏感的工业场景，如：

• 工业电机驱动（风机、水泵、传送带）；
• 新能源设备（光伏水泵、小型风电变桨电机）；
• 交通运输（电动叉车、低速电动车驱动）；
• 医疗设备（精密医疗器械中的驱动电机）。

六、开发与调试建议

1. 参数校准：首先通过LEVEL2等级校准电流采样偏移（消除ADC零漂），确保电流反馈的准确性；再根据实际电机参数修正Rs、Lr、LM等，避免参数不匹配导致的控制失稳。
2. 渐进式调试：从LEVEL3（电流环闭环）开始，逐步升级至LEVEL6（无传感器控制），每个等级验证通过后再进行下一阶段，减少问题定位难度。
3. 波形分析：重点关注低速时的电流畸变率、转速突变时的响应速度、负载扰动后的恢复时间，通过调整PI参数（Kp、Ki）优化控制性能。
4. 硬件保护：在硬件设计中加入过流、过压、过温保护逻辑，配合代码中的输出限幅功能，避免极端工况下的设备损坏。

本套代码通过模块化设计、高精度算法与丰富的调试功能，为感应异步电机无传感器矢量控制提供了完整的解决方案，既适用于工业产品开发，也可作为高校科研与工程教育的参考案例。
