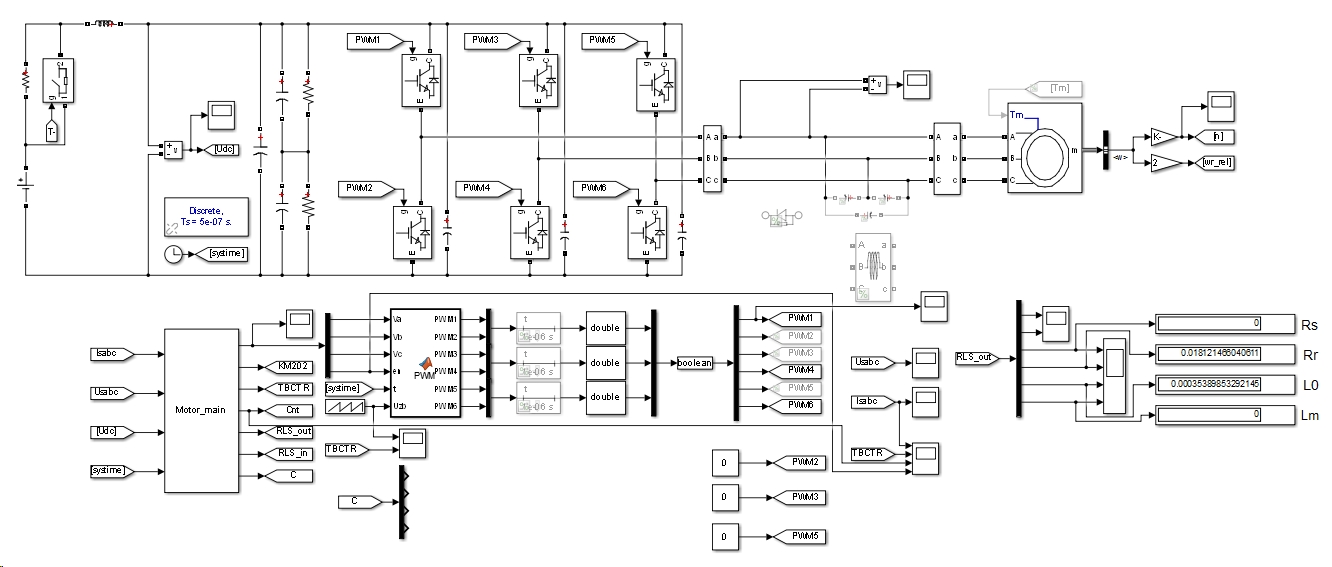

三相感应异步电机的参数辨识，大厂成熟的C代码，附赠仿真模型： 1. 第一步，辨识定子电阻； 2. 第二步，辨识转子电阻和漏感； 3. 第三步，辨识互感并计算空载电流。 大厂成熟的代码，可以直接移植，本人已经成功移植到DSP28335芯片工程中，有详细的算法原理讲解。 仿真模型采用S-Function即S函数调用C代码直接进行仿真，更贴近于硬件仿真。

引言

在现代变频驱动系统中，精确获取三相异步电机的电气参数（如定子电阻 \(Rs\)、转子电阻 \(Rr\)、漏感 \(L\sigma\)、互感 \(Lm\) 和空载电流 \(I0\)）是实现高性能矢量控制（如 SVC/FVC）和参数自整定功能的前提。本文基于科润 ACD600 系列变频器的参数辨识算法实现，结合上传的《三相异步电机参数辨识算法.pdf》与《参数辨识程序+模型merged.txt》文档内容，深入剖析其软件实现逻辑、算法原理与执行流程，为嵌入式电机控制开发者提供高质量的技术参考。

---

一、整体辨识策略

参数辨识过程分为三个阶段，分别对应电机不同运行状态：

1. 静止状态：辨识定子电阻 \(R_s\)；
2. 静止状态：辨识转子电阻 \(Rr\) 与漏感 \(L\sigma\)；
3. 空载旋转状态：辨识互感 \(Lm\) 与空载电流 \(I0\)。

该策略充分利用电机在不同工况下的等效电路特性，避免相互耦合干扰，提高辨识精度与鲁棒性。

---

二、定子电阻 \(R_s\) 辨识 —— 直流伏安法

2.1 原理简述

采用直流激励（DC injection）方式，在 UV 两相绕组之间施加可控直流电压，测量稳态电流，依据欧姆定律计算电阻：

\[

Rs = \frac{U{DC} \cdot D}{2 \cdot I}

\]

其中：

• \(U_{DC}\)：直流母线电压；
• \(D\)：PWM 占空比；
• \(I\)：U 相电流（实际流经两相绕组，总电阻为 \(2R_s\)）。

2.2 软件流程详解

1. 初始化阶段：
   - 计算目标电流（额定电流的 80%）；
   - 配置 PWM：开关频率 4 kHz（TBPRD = 7500），W 相桥臂关闭，仅 UV 相参与；
   - 初始化 CMPA = 3750（50% 占空比）。

1. 占空比调节阶段：
   - 逐步增大 Comper（即 CMPA），直至 U 相电流达到目标值（第 5 步）；
   - 再次增大至 4 倍目标电流（用于双点测量，消除非线性误差）。

1. 数据采集与计算：
   - 在两个不同占空比下（ComperL 与 Comper），分别采集：
   - 直流母线电压（512 次累加）；
   - U 相电流（512/1024 次累加，Q12 定点格式）。
   - 利用两点法计算 \(R_s\)，公式如下：

\[

Rs = \frac{1000 \cdot (TotalVolt \cdot D2 - TotalVoltL \cdot D1)}{2 \cdot (TotalI \cdot D2 - TotalIL \cdot D_1)} \quad [\text{单位：}0.001\,\Omega]

三相感应异步电机的参数辨识，大厂成熟的C代码，附赠仿真模型： 1. 第一步，辨识定子电阻； 2. 第二步，辨识转子电阻和漏感； 3. 第三步，辨识互感并计算空载电流。 大厂成熟的代码，可以直接移植，本人已经成功移植到DSP28335芯片工程中，有详细的算法原理讲解。 仿真模型采用S-Function即S函数调用C代码直接进行仿真，更贴近于硬件仿真。

\]

**注**：采用双点测量可有效抑制电流传感器零漂与 PWM 非理想因素影响。

1. 安全收尾：
   - 封锁 PWM 输出，复位 PWM 模块，防止误触发。

---

三、转子电阻 \(R_r\) 与漏感 \(L_\sigma\) 辨识 —— 脉冲响应法

3.1 原理简述

在电机静止状态下，施加短时直流电压脉冲。由于互感 \(Lm \gg L\sigma\)，励磁支路电流近似为零，等效为仅含 \(Rs + Rr/2\) 与 \(L_\sigma\) 的 RL 回路。根据电压-电流微分关系：

• 加压阶段（\(u = U{dc}\)）：
  \[
  U{dc} = (Rs + Rr/2) i + L_\sigma \frac{di}{dt}
  \]
• 续流阶段（\(u = 0\)）：
  \[
  0 = (Rs + Rr/2) i + L_\sigma \frac{di}{dt}
  \]

通过采集电流上升/下降斜率，联立求解 \(Rr\) 与 \(L\sigma\)。

3.2 软件流程详解

1. PWM 配置：
   - 低频（416.7 Hz，TBPRD = 12000，时钟 5 MHz）；
   - 死区设为 0，确保精确控制；
   - EPWM1/2 配置为递增计数，EPWM3 下管常开（构成回路）。

1. 自适应电流调节：
   - 动态调整 PwmCompareValue（即 CMPA），使电流在安全范围内（< 额定电流）；
   - 若超限则重试，确保系统安全。

1. 脉冲激励与采样：
   - 每次发送 7 个电压脉冲；
   - 每脉冲采集 2 个电流点（上升沿与下降沿），共 14 点；
   - 连续执行 6 次，间隔 40 ms，避免热效应累积。

1. 数据处理：
   - 对 6 次结果剔除最大/最小值后取平均；
   - 利用数值微分（如差分）估算 \(di/dt\)；
   - 联立方程求解 \(Rr\) 与 \(L\sigma\)。

**优势**：低频脉冲避免高频噪声干扰，多次平均提升信噪比。

---

四、互感 \(L_m\) 与空载电流 \(I_0\) 辨识 —— 空载 SVPWM 法

4.1 原理简述

电机空载运行时，转差率 \(s \approx 0\)，转子等效电阻 \(Rr/s \to \infty\)，转子支路开路。此时电机等效为定子电阻 \(Rs\)、漏感 \(L\sigma\) 与励磁支路（\(Rm\) 并联 \(L_m\)）串联。

施加 SVPWM 驱动，使电机运行于额定频率 80%（如 40 Hz），采集稳态电压/电流基波：

\[

Lm = \frac{Um \sin\theta}{2\pi f Im} - L\sigma

\]

其中：

• \(Um, Im\)：电压/电流基波幅值；
• \(\theta\)：电压与电流相位差；
• \(f\)：运行频率。

空载电流 \(I_0\) 直接取稳态电流有效值。

4.2 软件流程详解

1. 启动控制：
   - 目标频率设为 80% 额定频率；
   - 延时 1.6 s 确保电机加速至稳态。

1. 稳态判断：
   - 检测实际转速是否达标（依赖编码器或无感估算）；
   - 若转速过低，异常退出并重试。

1. 数据采集与计算：
   - 延时 240 ms 后开始采样；
   - 连续 120 次辨识（约数秒），取平均值；
   - 通过 DFT 或锁相环（PLL）提取基波幅值与相位。

1. 安全机制：
   - 实时监控转速，防止堵转或负载干扰；
   - 异常时立即封锁 PWM，避免过流。

---

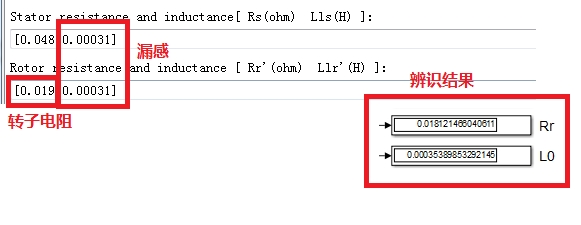

五、实验验证与性能分析

使用 ACD600-4T37G 变频器对 7.5 kW（220 V/50 Hz/26 A）电机进行 5 次重复辨识，结果如下：

参数	辨识值（5 次）	稳定性
\(R_s\)	0.213–0.217 Ω	±1%
\(R_r\)	0.113–0.120 Ω	±3%
\(L_\sigma\)	0.84–0.86 mH	±1.2%
\(L_m\)	48.2–48.5 mH	±0.3%
\(I_0\)	8.12–8.16 A	±0.25%

结论：

• 算法重复性好，尤其 \(Lm\) 与 \(I0\) 精度高；
• AD 采集噪声低，定点运算（Q12）设计合理；
• 三阶段流程隔离性强，互不干扰。

---

六、总结

本文详细解析了三相异步电机参数辨识算法的软件实现架构。其核心亮点包括：

• 分阶段辨识：利用电机物理特性解耦参数；
• 自适应调节：动态调整 PWM 占空比确保安全；
• 多点平均与异常处理：提升鲁棒性与工业适用性；
• 定点运算与嵌入式优化：适合资源受限的 DSP/MCU 平台。

该方案已在科润 ACD600 系列变频器中成功应用，为高性能电机控制提供了可靠的参数基础，值得在同类产品中推广借鉴。

---

作者：资深嵌入式电机控制工程师

适用读者：变频器开发工程师、电机控制算法研究员、电力电子软件开发者
