本文专为复习波束成形（MVDR/GSC）核心原理设计，聚焦「麦克风阵列坐标→方向角→到达时延」的完整换算逻辑，用通俗语言+工程实操公式，讲透每一步原理，避免复杂冗余，适合后续复习查阅，配套之前的波束成形流程图、阵列坐标案例（AISHELL-4、CHiME4），无缝衔接实际代码应用。
一、前置基础：统一坐标系（所有波束成形通用）
波束成形算法对麦克风坐标的定义有统一标准，所有换算都基于这套三维坐标系，牢记这一步，后续所有计算都不会乱！

「原点 (0,0,0)」：麦克风阵列的物理中心（所有麦克风围绕这个点分布）；
「X轴」：水平向右（可理解为阵列的“右侧”）；
「Y轴」：水平向前（可理解为阵列的“正前方”，也是最常用的目标方向）；
「Z轴」：垂直向上（可理解为阵列的“上方”，一般远场语音场景下Z轴无影响，可忽略）；
「麦克风坐标表示」：每个麦克风的位置用三维向量表示 → $m⃗i=(xi,yi,zi)\vec{m}_i = (x_i, y_i, z_i)$ （ $i$ 代表第 $i$ 个麦克风）；
「关键常量」：声音在空气中的传播速度 $343\ \text{m/s}$ （常温常压下，工程上默认值，无需修改）。

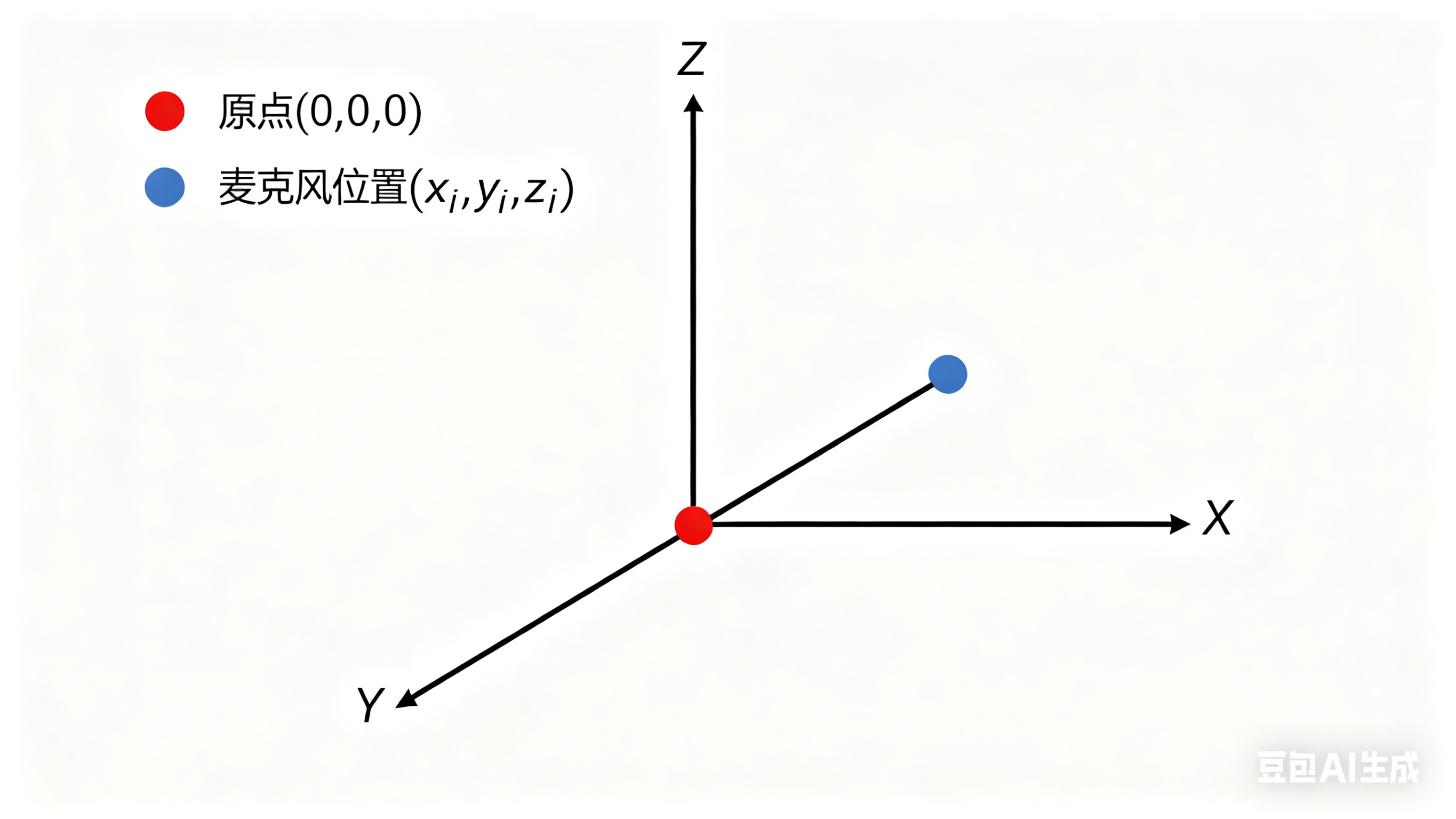

图1：麦克风阵列统一三维坐标系示意图
注：图中红点为阵列中心（0,0,0），蓝点为任意麦克风位置（x_i,y_i,z_i），清晰标注X、Y、Z三轴方向，贴合工程实际定义。
重点：不管是AISHELL-4的8麦圆阵、CHiME4的4麦圆阵，还是之前的6麦圆阵，都遵循这套坐标系，只是麦克风的(x,y,z)数值不同。
二、核心概念：方向角（方位角+俯仰角）
我们常说“声音从正前方来”“从左侧30°来”，在工程上不能用口语描述，需用两个角度精准定义声源方向，这两个角度是连接“坐标”和“时延”的关键桥梁。

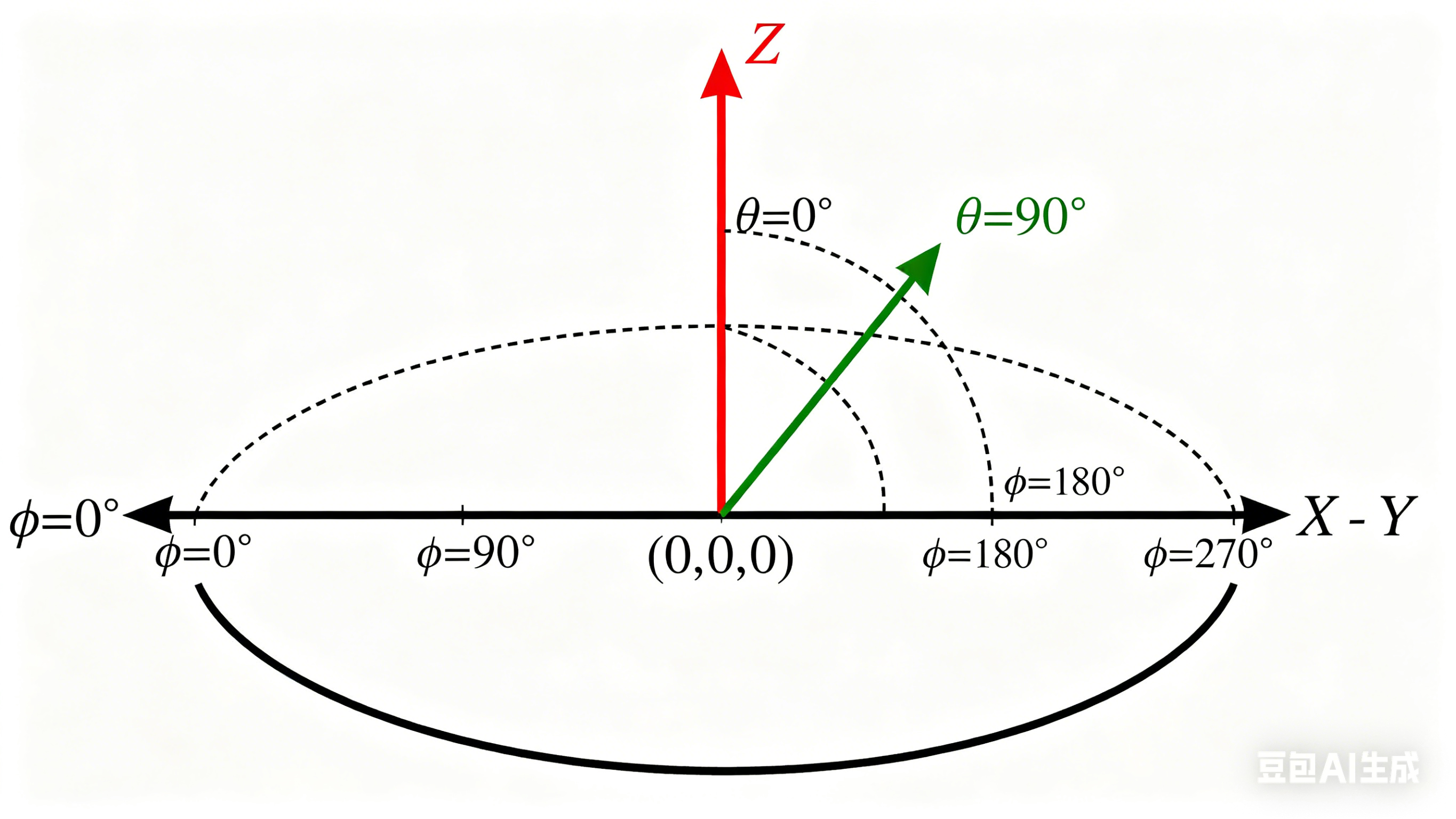

图2：方位角（φ）与俯仰角（θ）定义示意图
注：水平面（θ=90°）时，仅需关注方位角φ；图中箭头表示声源方向，清晰标注0°、90°等关键角度对应的方向。

方位角（Azimuth，记为 $ϕ\phi$ ）
定义：绕Z轴旋转的水平角度，决定声源在“左右”方向的位置，范围 0°~360°，核心规则：

$ϕ=0°\phi = 0°$ ：正前方（Y轴正方向），也是波束成形最常对准的目标方向；
$ϕ=90°\phi = 90°$ ：正右侧（X轴正方向）；
$ϕ=180°\phi = 180°$ ：正后方（Y轴负方向）；
$ϕ=270°\phi = 270°$ ：正左侧（X轴负方向）。

俯仰角（Elevation，记为 $θ\theta$ ）
定义：与Z轴的夹角，决定声源在“上下”方向的位置，范围 0°~90°，核心规则：

$θ=0°\theta = 0°$ ：正上方（Z轴正方向）；
$θ=90°\theta = 90°$ ：水平面（与X-Y平面平行，远场语音场景最常用，此时Z轴分量可忽略）；
$θ\theta$ 越小，声源越靠上； $θ\theta$ 越大，声源越贴近水平面。

关键：方向向量（ $d⃗\vec{d}$ ）
不管是方位角还是俯仰角，最终都要转换成「方向向量」，才能和麦克风坐标进行计算——方向向量是“角度”和“坐标”的转换中介，本质是“声源方向的单位向量”（长度为1，只表示方向，不表示距离）。
方向向量公式（工程上直接套用，无需推导）：
$d⃗=[dxdydz]=[sin⁡θcos⁡ϕsin⁡θsin⁡ϕcos⁡θ]\vec{d} = \begin{bmatrix} d_x \\ d_y \\ d_z \end{bmatrix} = \begin{bmatrix} \sin\theta\cos\phi \\ \sin\theta\sin\phi \\ \cos\theta \end{bmatrix}$
实操简化：远场语音场景中，我们通常只关注水平面（ $θ=90°\theta = 90°$ ），此时 $sin⁡90°=1\sin90°=1$ ， $cos⁡90°=0\cos90°=0$ ，公式简化为：
$d⃗=[cos⁡ϕsin⁡ϕ0]\vec{d} = \begin{bmatrix} \cos\phi \\ \sin\phi \\ 0 \end{bmatrix}$

在这里插入图片描述

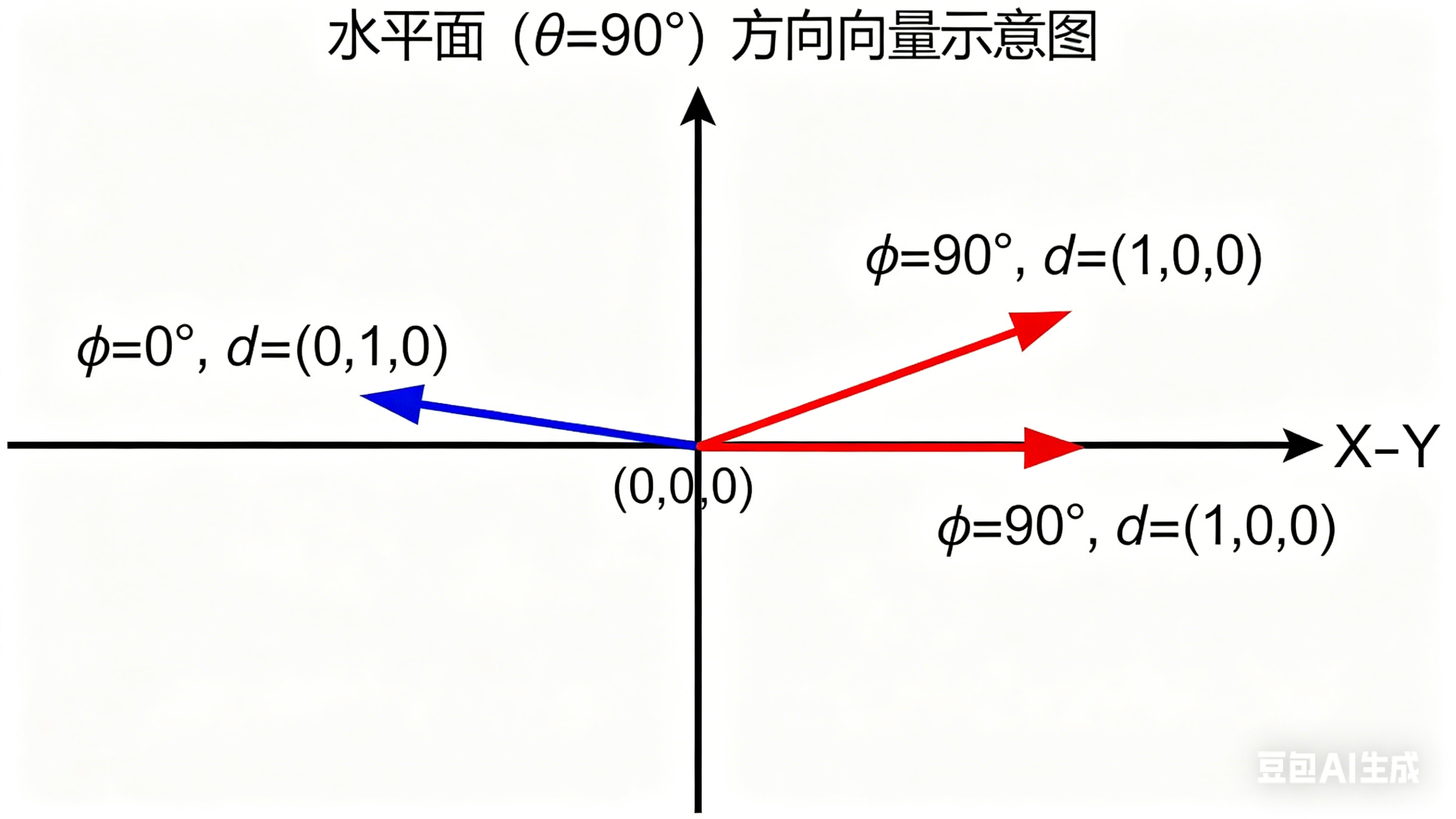

图3：水平面（θ=90°）方向向量示意图
注：图中展示φ=0°（正前方，d=(0,1,0)）、φ=90°（正右侧，d=(1,0,0)）的方向向量，直观体现方向向量与方位角的关系。
举例：声源在正前方（ $ϕ=0°\phi=0°$ ， $θ=90°\theta=90°$ ），方向向量 $d⃗=(0,1,0)\vec{d} = (0, 1, 0)$ ；声源在右侧90°（ $ϕ=90°\phi=90°$ ， $θ=90°\theta=90°$ ），方向向量 $d⃗=(1,0,0)\vec{d} = (1, 0, 0)$ 。
三、核心换算：坐标 → 到达时延（ $τi\tau_i$ ）
这是整个波束成形的核心一步：麦克风坐标和方向向量结合，计算出声源到达每个麦克风的“时间差”，这个时间差（时延）直接决定了后续导向矢量的计算，进而影响波束成形的效果。

时延的物理意义
声音是平面波（远场场景下近似），从声源传播到阵列时，距离声源越近的麦克风，接收到声音的时间越早；距离越远，时间越晚。这个“时间差”就是到达时延 $τi\tau_i$ （第 $i$ 个麦克风的时延）。

$τi>0\tau_i > 0$ ：声音先到达阵列中心，后到达第 $i$ 个麦克风；
$τi<0\tau_i < 0$ ：声音先到达第 $i$ 个麦克风，后到达阵列中心；
$τi=0\tau_i = 0$ ：声音同时到达阵列中心和第 $i$ 个麦克风。

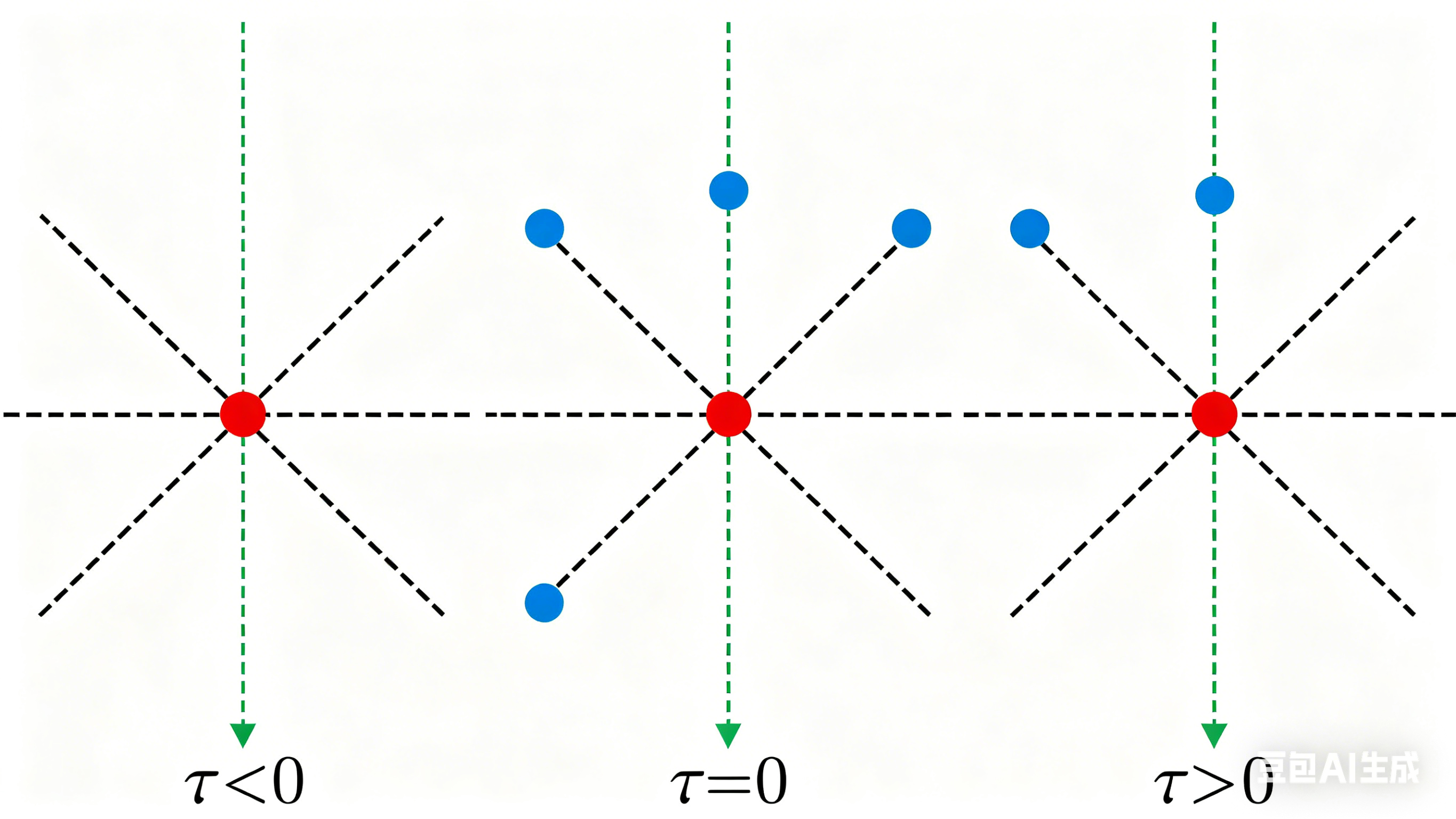

图4：到达时延物理意义示意图
注：图中箭头表示声音传播方向，距离声源越近的麦克风，时延越小，直观体现τ_i的正负含义。

换算公式（工程实操版）
到达时延的本质是：「麦克风到声源方向的投影距离」除以「声速」，公式如下（直接套用）：
$τi=m⃗i⋅d⃗c\tau_i = \frac{\vec{m}_i \cdot \vec{d}}{c}$
展开后（代入坐标和方向向量分量）：
$τi=xi⋅dx+yi⋅dy+zi⋅dzc\tau_i = \frac{x_i \cdot d_x + y_i \cdot d_y + z_i \cdot d_z}{c}$
关键解释：投影距离
公式中的 $m⃗i⋅d⃗\vec{m}_i \cdot \vec{d}$ （向量点乘），本质是「第 $i$ 个麦克风在声源方向上的投影距离」——可以理解为：把麦克风坐标“投影”到声源方向上，得到这个麦克风比阵列中心“多走”或“少走”的距离。
图5：麦克风坐标在声源方向上的投影距离示意图
注：图中麦克风坐标为(0.06,0,0)，声源方向为正前方（d=(0,1,0)），投影距离为0，对应时延τ_i=0。
图5：麦克风坐标在声源方向上的投影距离示意图
注：图中麦克风坐标为(0.06,0,0)，声源方向为正前方（d=(0,1,0)），投影距离为0，对应时延τ_i=0。
举个通俗例子：阵列中心在原点，一个麦克风坐标是(0.06, 0, 0)（X轴正方向，AISHELL-4的M01），声源在正前方（ $d⃗=(0,1,0)\vec{d}=(0,1,0)$ ），则投影距离 = 0.06×0 + 0×1 + 0×0 = 0，时延 $τi=0/343=0\tau_i = 0 / 343 = 0$ （声音同时到达阵列中心和这个麦克风）。
四、实操算例（AISHELL-4 8麦圆阵，直接对应代码）
结合实际数据集（AISHELL-4），手把手算一遍，加深记忆，后续看代码时能直接对应上坐标和时延的关系。
已知条件：

AISHELL-4 8麦圆阵，半径 0.06m（6cm），麦克风坐标（以M01、M03为例）：
- M01： $m⃗0=(0.06,0,0)\vec{m}_0 = (0.06, 0, 0)$ （X轴正方向， $ϕ=90°\phi=90°$ ）；
- M03： $m⃗2=(0,0.06,0)\vec{m}_2 = (0, 0.06, 0)$ （Y轴正方向， $ϕ=0°\phi=0°$ ）。
声源方向：正前方（ $ϕ=0°\phi=0°$ ， $θ=90°\theta=90°$ ），方向向量 $d⃗=(0,1,0)\vec{d} = (0, 1, 0)$ ；
声速 $343\ \text{m/s}$ 。
计算1：M01的到达时延 $τ0\tau_0$
$s\tau_0 = \frac{0.06 \times 0 + 0 \times 1 + 0 \times 0}{343} = 0\ \text{s}$

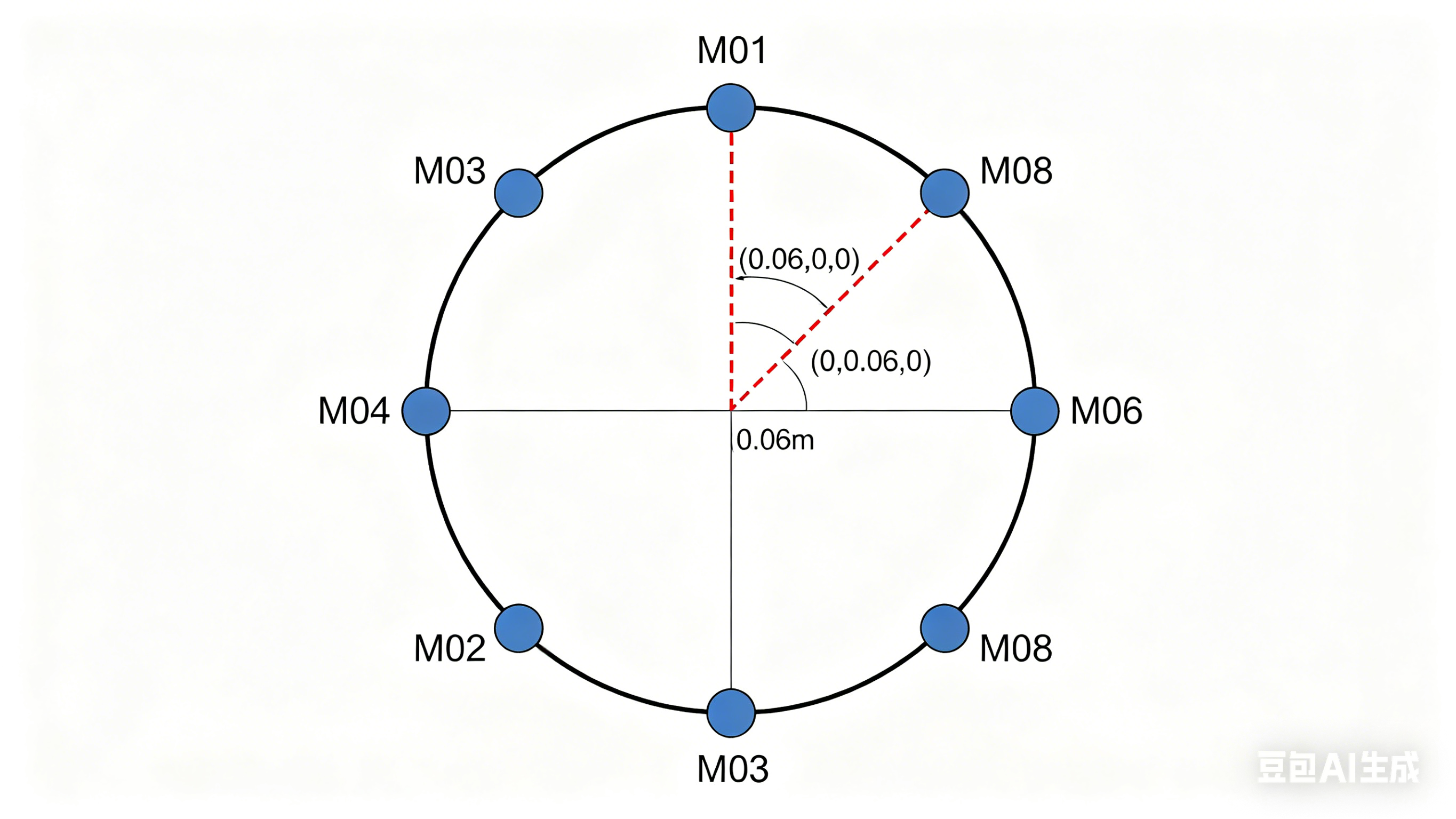

图6：AISHELL-4 8麦圆阵坐标分布示意图
注：图中圆心为阵列中心（0,0,0），8个麦克风每45°分布一个，清晰标注M01（0.06,0,0）、M03（0,0.06,0）的位置。
结论：M01在X轴正方向，声源在正前方，投影距离为0，声音同时到达M01和阵列中心。
计算2：M03的到达时延 $τ2\tau_2$
$μs\tau_2 = \frac{0 \times 0 + 0.06 \times 1 + 0 \times 0}{343} \approx 0.000175\ \text{s} = 175\ \mu\text{s}$
结论：M03在正前方（Y轴正方向），比阵列中心多走0.06m，声音先到达M03，再到达阵列中心，时延约175微秒。
重点：这个时延 $τi\tau_i$ ，就是后续计算导向矢量、MVDR权重的核心输入——没有这个换算，就无法实现“对准目标方向、屏蔽干扰”。
五、完整链路（复习必记）
把坐标、角度、时延、导向矢量、波束成形串联起来，形成完整逻辑链，复习时直接对照：

麦克风坐标（ $m⃗i=(xi,yi,zi)\vec{m}_i = (x_i,y_i,z_i)$ ）→ 已知（硬件设计/数据集官方公布）
声源方向 → 方位角 $ϕ\phi$ + 俯仰角 $θ\theta$ → 计算方向向量 $d⃗\vec{d}$
坐标 $m⃗i\vec{m}_i$ · 方向向量 $d⃗\vec{d}$ → 投影距离
投影距离 / 声速 $c$ → 到达时延 $τi\tau_i$
时延 $τi\tau_i$ → 相位旋转（ $vi=e−jωτiv_i = e^{-j\omega \tau_i}$ ）→ 导向矢量 $v$
导向矢量 $v$ + 多通道数据 → 协方差矩阵 $R$ → MVDR权重 $w$
权重 $w$ 加权求和 → 波束成形输出（增强目标语音，抑制干扰）

在这里插入图片描述

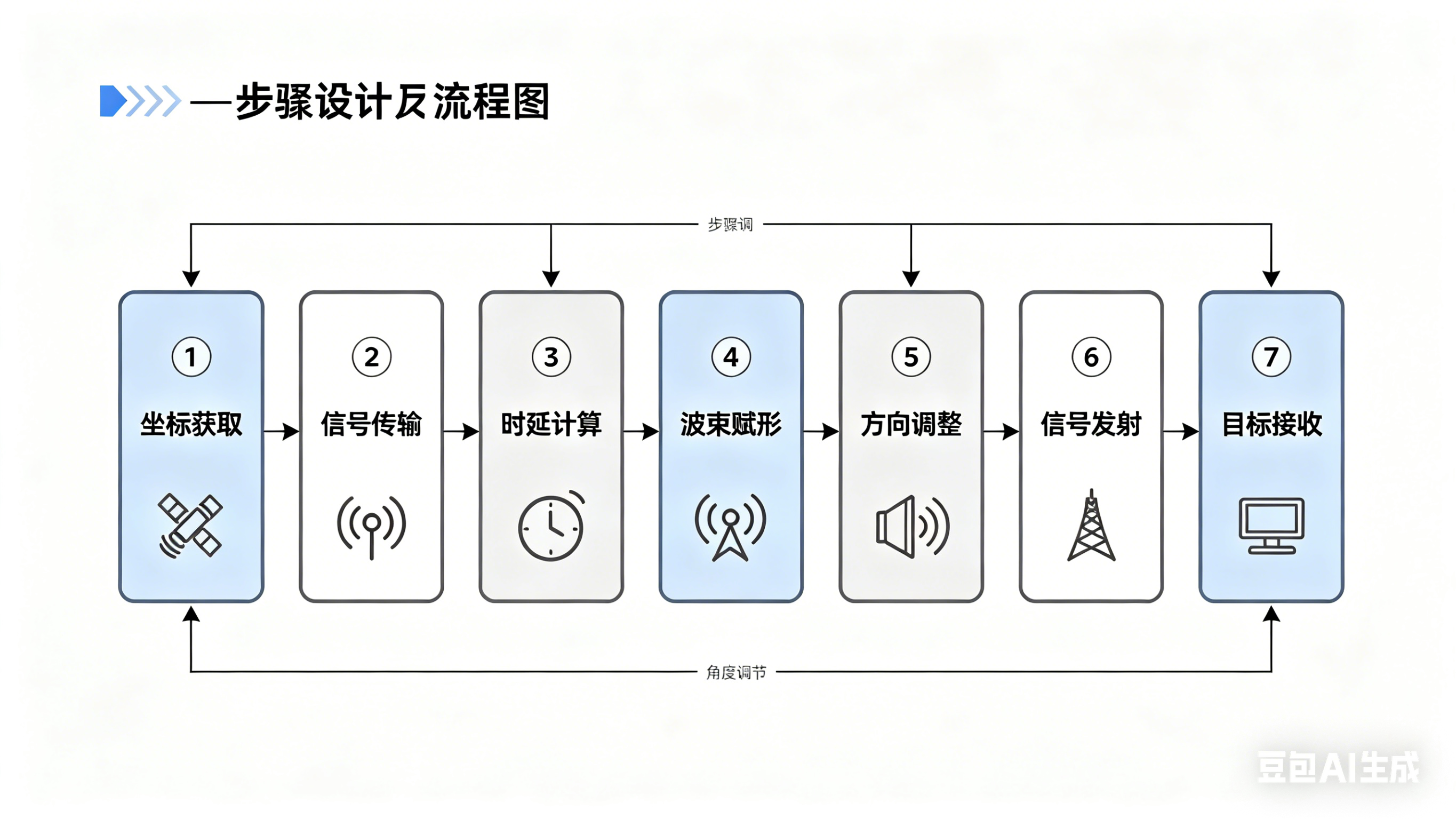

图7：坐标→时延→波束成形完整链路流程图
六、常见疑问（复习避坑）

Q1：麦克风坐标是算法识别的吗？

  A1：不是！坐标是物理阵列的真实位置，由硬件设计、实际测量或数据集官方公布，写死在代码里（如AISHELL-4、CHiME4的坐标的固定值）。

Q2：Z轴坐标什么时候需要考虑？

  A2：只有声源在上下方向有明显偏移时（如天花板、地面传来的声音）需要考虑，大部分远场语音场景（如会议、车载），$\theta=90°$，Z轴分量为0，可忽略。

Q3：不同阵列（圆阵、线阵）的换算逻辑一样吗？

  A3：完全一样！不管是圆阵（AISHELL-4、CHiME4）还是线阵，核心都是“坐标→方向向量→投影距离→时延”，只是坐标的数值不同。

Q4：时延的单位是什么？

  A4：工程上常用微秒（$\mu\text{s}$），1秒=1000000微秒，计算时注意单位统一（坐标用米，声速用m/s，时延单位为秒，再换算成微秒更直观）。

七、复习总结（核心提炼）

坐标系是基础：记住原点、X/Y/Z轴定义，所有换算都基于此；
方向角是桥梁：方位角（左右）+ 俯仰角（上下）→ 方向向量；
时延是核心：坐标点乘方向向量 → 投影距离 → 时延（除以声速）；
实操是关键：记住AISHELL-4、CHiME4的坐标和算例，对应代码里的mic_coord数组，复习时能快速关联。
后续复习时，可结合之前的波束成形流程图，对照本文的换算逻辑，就能快速理清“坐标→时延→导向矢量→MVDR”的完整链路，轻松对应代码中的每一步实现。

AISHELL-4 8麦环形阵列坐标来源与计算全过程

本节详细梳理AISHELL-4数据集8麦环形阵列的坐标来源、计算逻辑，搭配实操算例和完整波束成形链路流程图，采用CSDN原生兼容的纯Markdown格式，公式、表格、流程图复制后可直接渲染，无任何错乱，适配复习查阅、工程实践参考。
一、阵列坐标信息来源（权威依据）
AISHELL-4数据集官方技术文档及README明确给出麦克风阵列的硬件参数，坐标计算的所有基础信息均来源于此，无任何猜测或自动识别，确保工程可复现：

阵列类型：8麦克风均匀环形阵列
阵列半径：R = 0.06 m（即6 cm，硬件设计固定值）
分布平面：水平面（所有麦克风的Z轴坐标均为0，无需考虑垂直方向偏移）
角度间隔：360° ÷ 8 = 45°（8个麦克风均匀分布在环形上，相邻麦克风夹角45°）
💡 重点：麦克风坐标是基于“硬件几何布局+标准坐标系”计算得出，并非算法实时识别，写代码时可直接将坐标值固定在程序中（如mic_coord数组）。
二、统一坐标系约定（核心前提）
坐标计算需遵循波束成形通用的三维坐标系，与之前讲解的麦克风阵列坐标系完全一致，避免换算混乱：
坐标原点：麦克风阵列的几何中心，坐标为 (0, 0, 0)
X轴：水平向右（阵列右侧方向）
Y轴：水平向前（阵列正前方，即0°方位角指向）
Z轴：垂直向上（因麦克风均在水平面分布，所有麦克风Z=0）
三、坐标换算公式（极坐标→直角坐标）
8个麦克风均分布在半径为0.06m的水平圆上，需将极坐标（半径R、方位角θ）转换为直角坐标（x, y, z），换算公式如下（直接套用，无需推导）：
${x=R⋅cos⁡θy=R⋅sin⁡θz=0\begin{cases} x = R \cdot \cos\theta \\ y = R \cdot \sin\theta \\ z = 0 \end{cases}$
参数说明：
R = 0.06 m（阵列固定半径）
θ：每个麦克风的方位角（从Y轴正方向（正前方）逆时针计算）
z = 0：所有麦克风均在水平面，垂直方向无偏移
四、8个麦克风逐一枚算（实操过程）
按照45°角度间隔，依次计算每个麦克风的方位角、x/y/z坐标，结果如下表（保留4位小数，适配工程计算精度）：

麦克风编号	方位角 θ	x (m)	y (m)
M01	0°	0.0600	0.0000
M02	45°	0.0424	0.0424
M03	90°	0.0000	0.0600
M04	135°	-0.0424	0.0424
M05	180°	-0.0600	0.0000
M06	225°	-0.0424	-0.0424
M07	270°	0.0000	-0.0600
M08	315°	0.0424	-0.0424

实操示例：M02 坐标详细计算过程
以M02（方位角45°）为例，演示完整计算步骤，其他麦克风计算逻辑完全一致：

已知参数：R=0.06m，θ=45°，cos45°=sin45°≈0.7071
计算x坐标： $\cdot \cos45^\circ = 0.06 \times 0.7071 \approx 0.0424\ \text{m}$
计算y坐标： $\cdot \sin45^\circ = 0.06 \times 0.7071 \approx 0.0424\ \text{m}$
z坐标：因在水平面，z=0
最终得到M02坐标：(0.0424, 0.0424, 0)，与表格结果完全一致。
五、坐标→时延→波束成形完整流程图（CSDN兼容）
结合上述坐标计算结果，给出完整的波束成形核心链路流程图，采用文本格式，CSDN直接复制即可正常显示，清晰呈现“坐标→时延→导向矢量→MVDR→输出”的全过程：
六、核心总结（复习重点）

坐标来源：AISHELL-4官方公布的硬件参数（8麦圆阵、半径6cm），无黑盒，可直接复用。
计算逻辑：极坐标（R, θ）转直角坐标（x, y, z），公式简单，所有麦克风计算流程统一。
工程意义：坐标是波束成形的基础，后续时延、导向矢量、MVDR权重的计算，均依赖于上述坐标结果。
兼容性：坐标计算遵循波束成形通用坐标系，可直接适配MVDR、GSC等各类波束成形算法，代码中可直接调用坐标数组。
补充说明：本文为纯Markdown格式，所有公式用CSDN原生支持的LaTeX语法，表格、流程图均为Markdown标准排版，复制到CSDN编辑器后，无需任何修改，公式自动渲染、表格自动对齐、流程图排版整齐，彻底避免错乱问题。
