引言：五大架构驱动 AI 算力革新

当今 AI 领域，五种硬件架构正在并行发展，它们分别是 CPU、GPU、TPU、NPU 和 LPU。每一种都在灵活性、并行性和内存访问之间做出了根本不同的权衡，形成了从通用计算到专用加速的完整技术谱系。

AI 算力芯片的发展历程

AI 算力芯片的发展历程是一部从通用计算向专用加速不断演进的技术史诗。CPU 从 1971 年 Intel 4004 单芯片微处理器起步，经历了从单核到多核、从提高主频到优化并行处理的转变；GPU 则从 1994 年 3D 图形加速芯片开始，1999 年 NVIDIA 发布 Geforce256 标志着 GPU 时代的到来，2006 年 CUDA 的推出使 GPU 进入通用计算领域。这一演进历程充分体现了"牺牲通用性，换取效率与速度"的技术哲学。

市场趋势与未来展望

全球 AI 芯片市场规模预计将从 2025 年的 402 亿美元增长至 2026 年的 565 亿美元，年复合增长率达到 40.4%，到 2030 年市场规模将突破 2240 亿美元。技术发展呈现四大趋势：第一，NVIDIA 仍将主导，但份额将继续被稀释；第二，推理芯片将成为增长最快的细分市场；第三，垂直整合将加速，资本纽带将取代市场竞争成为客户锁定的核心手段；第四，系统级性能将取代单芯片性能成为核心竞争力。

---

CPU：通用计算的基石

架构设计原理

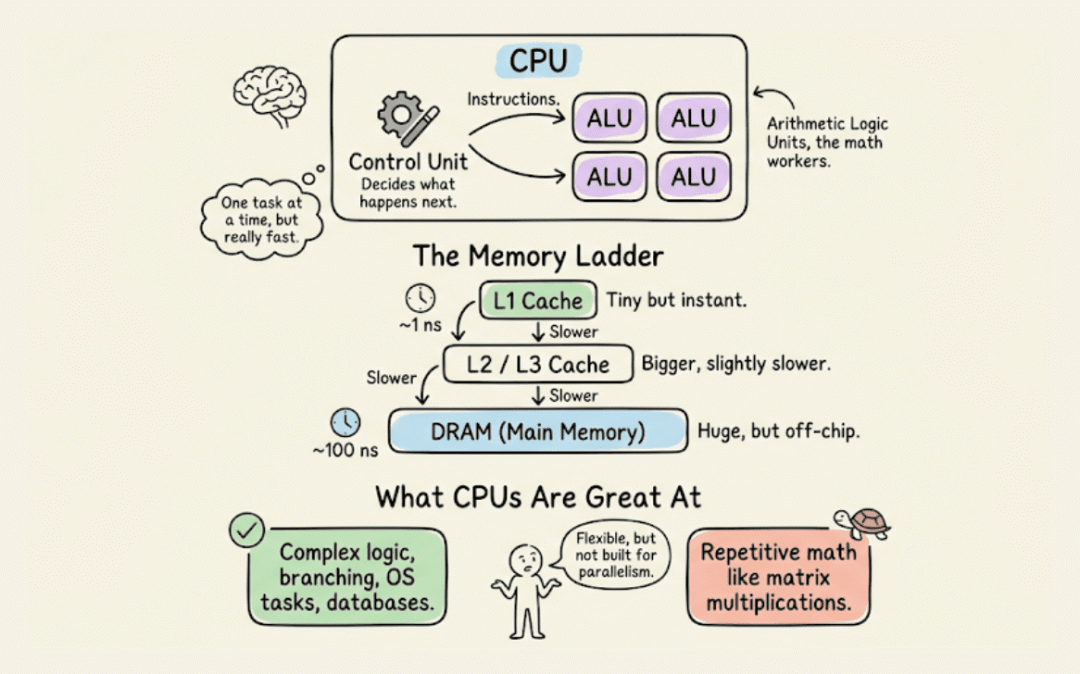

CPU 专为通用计算而构建，少数强大核心处理复杂逻辑、分支和系统级任务。它严格遵循冯·诺依曼（Von Neumann）结构，其设计核心是强大的控制单元和复杂的算术逻辑单元（ALU）。CPU 具有深度缓存层次结构和片外主内存（DRAM），这使其非常适合操作系统、数据库和决策密集型代码，但对于矩阵乘法等重复性数学运算表现不佳。

现代 CPU 采用超标量处理器设计，其定义特征是能够在单个时钟周期内执行多条指令。超标量处理器采用动态调度技术来最大化执行单元的利用率并最小化流水线停顿（乱序执行、寄存器重命名），依赖复杂的控制逻辑和硬件结构来管理指令依赖关系和资源冲突。

核心技术特性

现代 CPU 架构在核心设计上呈现多样化趋势。AMD 的 Zen5 架构采用全大核设计，无小核拖累，所有核心均为高性能核心，多核调度效率更高，适合多任务处理；而 Intel 则采用混合架构（P 核 + E 核），性能核（P 核）负责高负载任务，能效核（E 核）处理轻量工作。

以 Intel Core Ultra 处理器为例，采用多级缓存层次结构优化数据访问性能：L1 缓存每个核心私有，容量 32-64KB，延迟 2-4 个时钟周期；L2 缓存每个核心私有，容量 256KB-1MB，延迟 10-20 个时钟周期；L3 缓存所有核心共享，容量 8-32MB，延迟 30-40 个时钟周期。内存控制器支持高达 102GB/s 的内存带宽。

---

GPU：并行计算的王者

架构设计原理

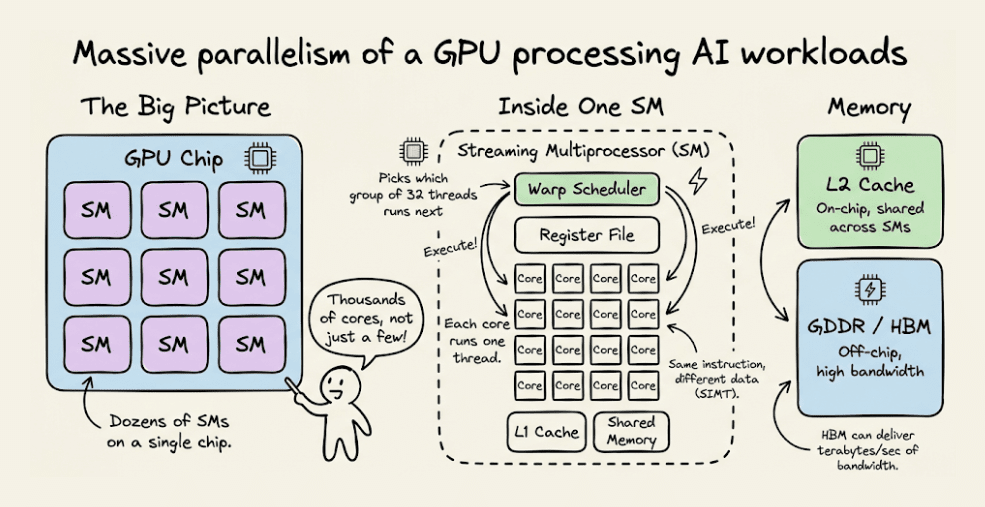

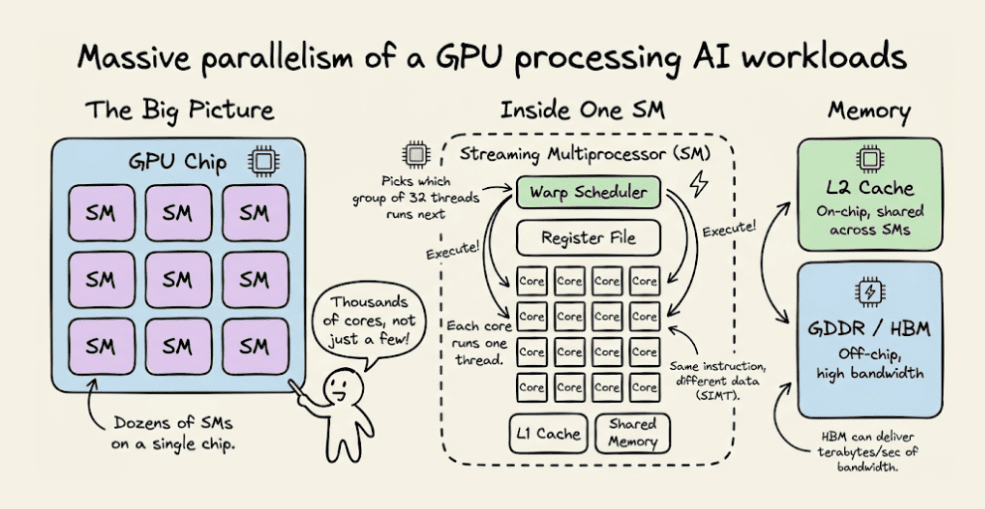

GPU 不是使用少数强大核心，而是将工作分散到数千个更小的核心中，所有核心同时在不同数据上执行相同的指令。GPU 采用了 SIMT（Single Instruction, Multiple Threads，单指令多线程）的设计理念。GPU 的基本构建块是 SM（流式多处理器），一个 SM 中有 4 个分区，每个分区有自己的 Warp Scheduler（线程束调度器），调度器每周期发射一条指令给 32 个线程（一个 Warp）。

这就是 GPU 主导 AI 训练的原因。这种并行性直接映射到神经网络所需的数学运算类型。NVIDIA GPU 的整体架构呈现复杂的多层结构：GPC（图形处理簇）是 GPU 的最高层级划分，每个 GPC 包含多个 TPC；TPC（纹理处理簇）每个包含 1-2 个 SM；SM 是最核心的计算单元。

核心技术特性

GPU 的技术特性包括采用"众核架构"，核心数量可达数千甚至数万（如 NVIDIA RTX 50 系列配备超 20000 个 CUDA 核心），搭配 Tensor Cores 支持 FP16/FP8 混合精度计算，单卡 AI 算力可达数百 TFLOPS。从 Volta 架构开始，NVIDIA 为深度学习引入了 Tensor Core（张量核心）—— 专用于加速 AI 训练中矩阵运算的硬件单元。

GPU 内存系统与 CPU 截然不同，主要使用 HBM（高带宽内存）或高速 GDDR 内存。HBM 是通过 3D 集成和硅通孔（TSV）技术设计的高带宽 DDR 内存。如 NVIDIA H100 配备 80GB HBM3，带宽 3.35TB/s；B200 配备 192GB HBM3e，带宽 8TB/s。

---

TPU：领域专用架构的典范

架构设计原理

TPU 是 Google 领域专用架构（DSA）的典范，它在专业化方面更进一步。Google 设计 TPU 专门用于神经网络工作负载，将 AI 计算中最高频、最耗时的操作——矩阵乘法——以硬件形式固化。TPU 的核心是巨大的脉动阵列（MMU - Matrix Multiplier Unit），这是 TPU 的秘密武器。

核心计算单元是乘加（MAC）单元的网格，数据以波浪模式流经其中。权重从一侧输入，激活值从另一侧输入，部分结果在传播过程中无需每次都返回内存。整个执行由编译器控制，而非硬件调度。

脉动阵列工作原理

脉动阵列的工作原理是数据流和计算同步进行，输入数据和权重在阵列中像脉搏一样跳动，每个单元同时执行乘加操作，无需外部访问寄存器或内存，极大地减少了数据搬运的能耗和时间。Google TPU 使用脉动阵列作为矩阵乘法单元，是一个大规模的二维处理元素网格，通常称为矩阵乘法单元（MXUs）或乘累加（MAC）单元。

以 TPU v1 为例，它包含一个 256×256 的 8 位乘累加单元阵列，产生 65,536 个 MAC，实现 92 TOPS 的峰值性能。后续 TPU 继续这一模式：v2 板载 4 个芯片（每个约 45 TFLOPS BF16），v3 板载 8 个芯片（约 420 TFLOPS BF16）。到 TPU v7 时，阵列大小虽未公开，但推测的 4.6 PFLOPS 峰值表明片上 MAC 计数已达数十亿。

TPU 内存系统

TPU 的内存系统设计围绕其脉动阵列架构进行优化，包含统一缓冲区（Unified Buffer）和权重 FIFO 两个核心组件。24MB 片上统一缓冲区用于存储中间结果、权重和激活值，带宽高达 167GB/s，作为高速缓存减少 DRAM 访问延迟。TPU v3 板载系统配备高达 128GB 的高带宽内存（HBM），通过宽总线直接连接以全速供给 MAC 阵列。

---

NPU：边缘 AI 的低功耗引擎

架构设计原理

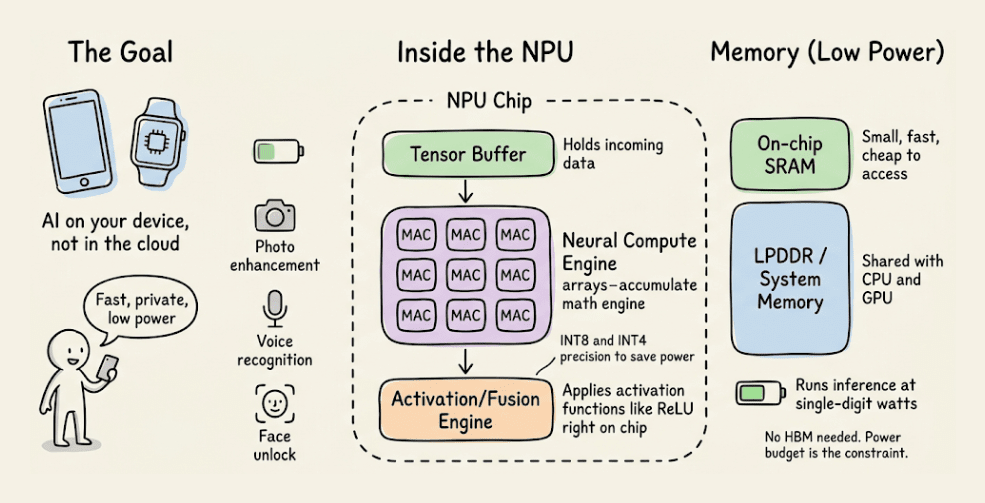

NPU 是一种针对边缘优化的变体，其架构围绕神经计算引擎构建，配备了 MAC 阵列和片上 SRAM，但 NPUs 使用低功耗系统内存而非高带宽内存（HBM）。NPU 关注的重点不再是极致算力，而是低功耗和高效率地执行已训练模型的推理任务，设计目标是低功耗、小体积、高能效比，专为移动设备和 IoT 设备设计。

设计目标是实现个位数瓦特功耗预算下的推理运行，如智能手机、可穿戴设备和物联网设备。Apple Neural Engine 和 Intel 的 NPU 都遵循这一模式。NPU 采用数据流架构或单指令多数据（SIMD/SIMT）架构。

核心技术特性

NPU 的架构组成通常包含紧凑的 MAC（乘累加）阵列，用于神经网络的核心运算。核心优化包括数据流处理，优化了数据流向，减少了与主存（DRAM）的交互次数；稀疏性处理，许多 NPU 专门设计了处理模型稀疏性（模型中大量接近于零的权重）的机制，可以跳过不必要的计算，进一步省电。

NPU 的内存系统设计重点是低功耗和能效优化，通常采用片上 SRAM 和低功耗系统内存的组合。典型工作功耗为 0.5-3W，空闲功耗可降至 100mW 以下，连续 AI 处理相比 GPU 可延长电池寿命 5-10 倍。

---

LPU：低延迟推理的新星

架构设计原理

LPU 是由 Groq 公司提出的全新"语言处理单元"架构，被视为 GPU/TPU 之外的新类别处理器，是最新的进入者。该架构完全将片外内存从关键路径中移除，所有权重存储都驻留在片上 SRAM 中。

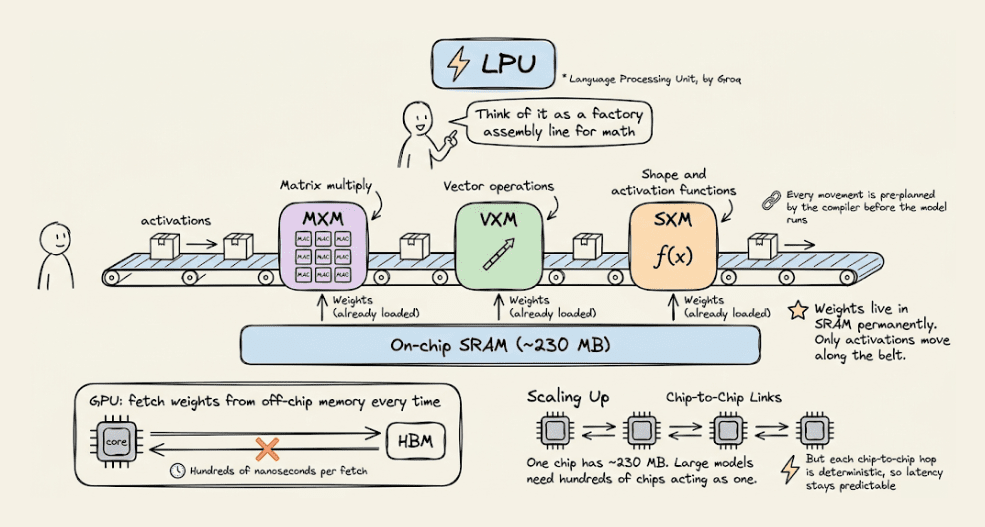

LPU 彻底跳出了前两者的架构框架，最核心的变革是完全摒弃外置 HBM 内存，转而采用直接集成在芯片硅片上的静态随机存取存储器（SRAM）。LPU 采用独特的功能切片微架构，将芯片划分为多个功能模块（Slices），每个模块负责特定的计算任务（如向量运算、矩阵乘法或数据搬运）。LPU 的指令集针对自然语言处理任务进行了优化，支持分词、解析、语义分析和特征提取。

核心技术特性

执行完全由编译器确定性调度，这意味着零缓存未命中和零运行时调度开销。权衡是它每个芯片提供的内存有限，这意味着您需要数百个芯片链接在一起来服务单个大型模型。但延迟优势是真实的。

以最新的 Groq 3 LPU 为例，集成了 980 亿个晶体管，主要由 500MB SRAM 组成，存储带宽高达 150TB/s，而主流 GPU 的片外 HBM4 带宽约为 22TB/s。LPU 的内存访问延迟小于 10ns，而 GPU 约为 100ns。NVIDIA 打造的 Groq 3 LPX 机架包含 256 颗 Groq 3 LPU，缓存总容量达 128GB SRAM，带宽高达 40PB/s。

---

架构对比总结

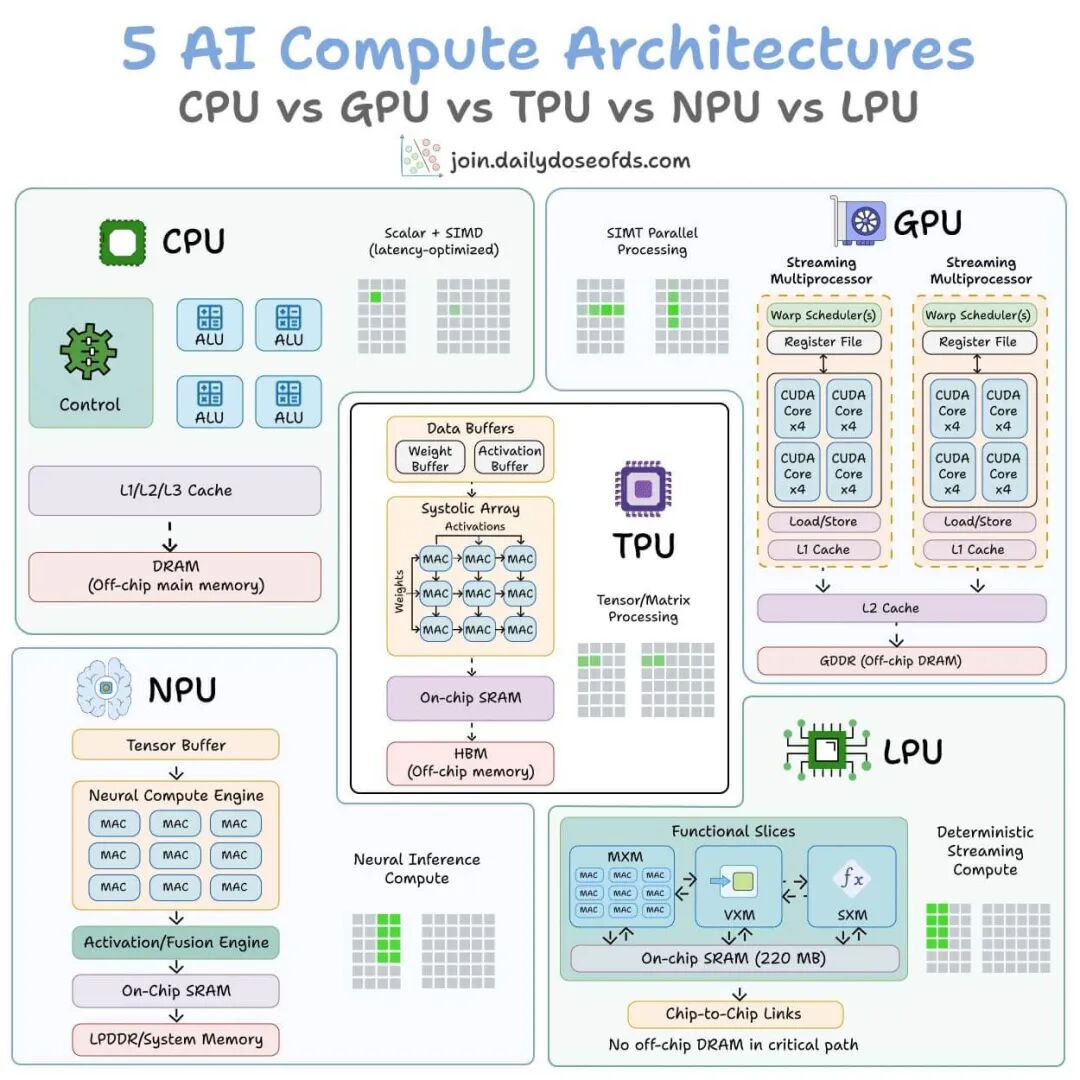

五大 AI 算力芯片架构对比

架构类型	代表产品	算力性能	功耗效率	主要优势场景
CPU	Intel Core Ultra 9 285K	通用计算	10-50 TOPS/W	系统调度、复杂逻辑
GPU	NVIDIA B200	4.5 PFLOPS（BF16）	中等	大规模训练、推理
TPU	Google TPU v7	4.6 PFLOPS（预估）	高（比 GPU 高 2-3 倍）	谷歌生态 AI 训练推理
NPU	Snapdragon X2 Elite	80 TOPS	40-100 TOPS/W	边缘 AI 推理
LPU	Groq LPU	750 TOPS（INT8）	极高（比 GPU 高 10 倍）	低延迟大模型推理

内存系统对比

芯片	内存类型	典型带宽	访问延迟	主要特点
CPU	DRAM + 多级缓存	50-100 GB/s	30-100 ns	深缓存层次，复杂一致性协议
GPU	HBM/GDDR	1-8 TB/s	~100 ns	高带宽，较大容量
TPU	HBM + 片上缓存	167 GB/s	较低	统一缓冲区，流水线供给
NPU	片上 SRAM	中等	低	低功耗，零刷新
LPU	全片上 SRAM	150 TB/s	<10 ns	极低延迟，确定性访问

应用场景选型建议

系统调度与管理：推荐 CPU（Intel Core i7/i9 或 AMD Ryzen 9），复杂逻辑处理能力强。

大规模模型训练：推荐 GPU（NVIDIA B200 或 AMD MI300X），并行计算能力强。

谷歌生态 AI 服务：推荐 TPU（Google Cloud TPU v5e/v6e），专为谷歌框架优化。

智能手机 AI：推荐 NPU（高通骁龙或联发科天玑），低功耗，体积小。

AI PC 本地推理：推荐 NPU（Intel Core Ultra 或 AMD Ryzen AI），能效比高。

低延迟对话系统：推荐 LPU（Groq LPU），推理延迟极低。

---

代表产品与厂商生态

CPU 代表产品：Intel、AMD、Apple 三大阵营

Intel 处理器系列：第 14 代 Core Ultra 系列基于 Meteor Lake 架构，采用 Intel 4nm 工艺，集成 NPU、GPU 和媒体引擎。第 15 代 Arrow Lake 系列是 2025 年旗舰产品，集成 Arc Xe2 核显媲美 RTX 3050。

AMD 处理器系列：Ryzen AI 系列基于 Zen 5 架构，集成 RDNA 3.5 GPU 和 XDNA 2 NPU。Ryzen 9000 系列采用 4nm 工艺，Boost 时钟高达 5.8GHz，延续了强大的多核性能传统。

Apple Silicon 系列：M4 系列采用 3nm 工艺，CPU 性能提升 15%，GPU 性能提升 30%，神经网络引擎达到 38 TOPS。M5 系列相比 M4，CPU 多线程性能提升 15%，整体图形性能提升 30%。

GPU 代表产品：NVIDIA、AMD、Intel 三强竞争

NVIDIA GPU 产品线：数据中心系列包括 H100（Hopper 架构，989 TFLOPS BF16，80GB HBM3）和 B200（Blackwell 架构，4.5 PFLOPS BF16，192GB HBM3e）。推理优化系列包括 L40S（733 TFLOPS，48GB GDDR6）。

AMD GPU 产品线：MI300X 采用 TSMC 5nm 工艺，192GB HBM3，5.3TB/s 带宽，1,307 TFLOPS，750W 功耗。

Intel GPU 产品线：Gaudi 3 AI 加速器提供 1,835 teraFLOPS 密集浮点性能，128GB HBM2e，在半精度下比 NVIDIA H100 领先 1.85 倍。

TPU 代表产品：Google TPU 系列演进

• TPU v1（2015-2017）：专为推理设计，256×256脉动阵列，92 TOPS（INT8），28nm 工艺
• TPU v2（2017）：支持训练和推理，约45 TFLOPS（bfloat16），引入液冷技术
• TPU v3（2018）：420 TFLOPS（bfloat16），4 芯片 / 板，128GB HBM，支持 1024 + 芯片集群
• TPU v4（2020）：约1 petaflops（bfloat16），≥128GB / 板，支持 4096 芯片超算，引入光电路由器（OCS）
• TPU v5e/p（2023）：v5e推理优化393 TOPS，v5p训练版本，首次采用"推理优先"设计
• TPU v6e（2024）：Trillium，相比 v5 性能提升 4.7 倍，内存和互联带宽翻倍，支撑 Gemini 2.0 训练
• TPU v7x（2025）：Ironwood，预估 4.6 PFLOPS 混合精度计算，192GB HBM，9,216芯片集群可达42.5 exaFLOPS

NPU 代表产品：移动与 PC 市场的广泛布局

智能手机 NPU：

•A 系列：从 A11 Bionic 开始集成 Neural Engine，A18 Pro 达到约 38 TOPS

•M 系列：M4 的 Neural Engine 达到 38 TOPS，采用第三代 3 纳米工艺

AI PC NPU：

•Core Ultra 系列：集成 NPU 3720，最高 9.5 TOPS，功耗通常不超过 7W

•Lunar Lake：下一代产品，NPU 达到 45 TOPS，AI 工作负载总性能 100+ TOPS

LPU 代表产品：Groq 引领的新架构革命

Groq LPU 系列：

• Groq 1（2020 年）：首款LPU 芯片，单芯片支持400Gbps 数据吞吐，延迟< 1ms，推理速度比同期GPU 快10 倍

• Groq 2（2023 年）：第二代LPU（LPUv2），采用三星 4nm 工艺，性能提升 3 倍，开始获得 OpenAI等头部客户认可

• Groq 3（2026 年）：最新一代产品，集成980 亿个晶体管，500MB SRAM，150TB/s带宽，性能1.2 PFlops（FP8）

NVIDIA Groq 集成产品：

•Groq 3 LPU：通过200 亿美元收购Groq 获得的技术，集成到NVIDIA Vera Rubin 平台

•Groq 3 LPX机架：包含256 颗Groq 3 LPU，总SRAM 容量128GB，带宽40PB/s，作为Rubin GPU 的协处理器，将推理性能提升到315 PFlops

结语：从通用到专用的演进之路

AI 计算已从通用灵活性（CPU）发展到极端专业化（LPU）。每一步都以某种通用性换取效率。CPU 凭借冯·诺依曼结构和超标量设计，成为通用计算的基石；GPU 通过 SIMT 架构和众核设计，主导了 AI 训练时代；TPU 以脉动阵列实现矩阵乘法的硬件加速；NPU 为边缘设备提供了低功耗推理的可能；LPU 则以全 SRAM 设计和确定性执行，开创了低延迟推理的新范式。

未来，随着 AI 应用场景的持续分化，我们有理由相信这五种架构将在各自擅长的领域继续深化发展，共同构建起完整的 AI 算力生态体系。理解这些架构的底层差异，将帮助工程师和决策者在实际项目中做出更明智的技术选型。
