CanFestival 是一个开源的 CANopen 协议栈实现，本文基于提供的源代码分析其在 STM32 平台上的移植实现和核心功能。

系统架构概览

对象字典设计

CanFestival 的核心是对象字典（Object Dictionary），它定义了设备的所有参数和通信对象。从 MySlave.c 文件可以看出，该系统实现了一个完整的 CANopen 从站设备：

/* 映射变量声明 */
UNS8 Data1 = 0xD1;        /* 映射到索引 0x2000, 子索引 0x00 */
UNS8 Data2_Data2_1 = 0x21; /* 映射到索引 0x2001, 子索引 0x01 */
UNS8 Data2_Data2_2 = 0x22; /* 映射到索引 0x2001, 子索引 0x02 */

通信对象配置

系统配置了完整的通信参数：

canopen协议stm32主站从站源码入门提高各种程序应有尽有

SDO 服务器参数（索引 0x1200）

客户端到服务器接收 SDO：0x600
服务器到客户端传输 SDO：0x580

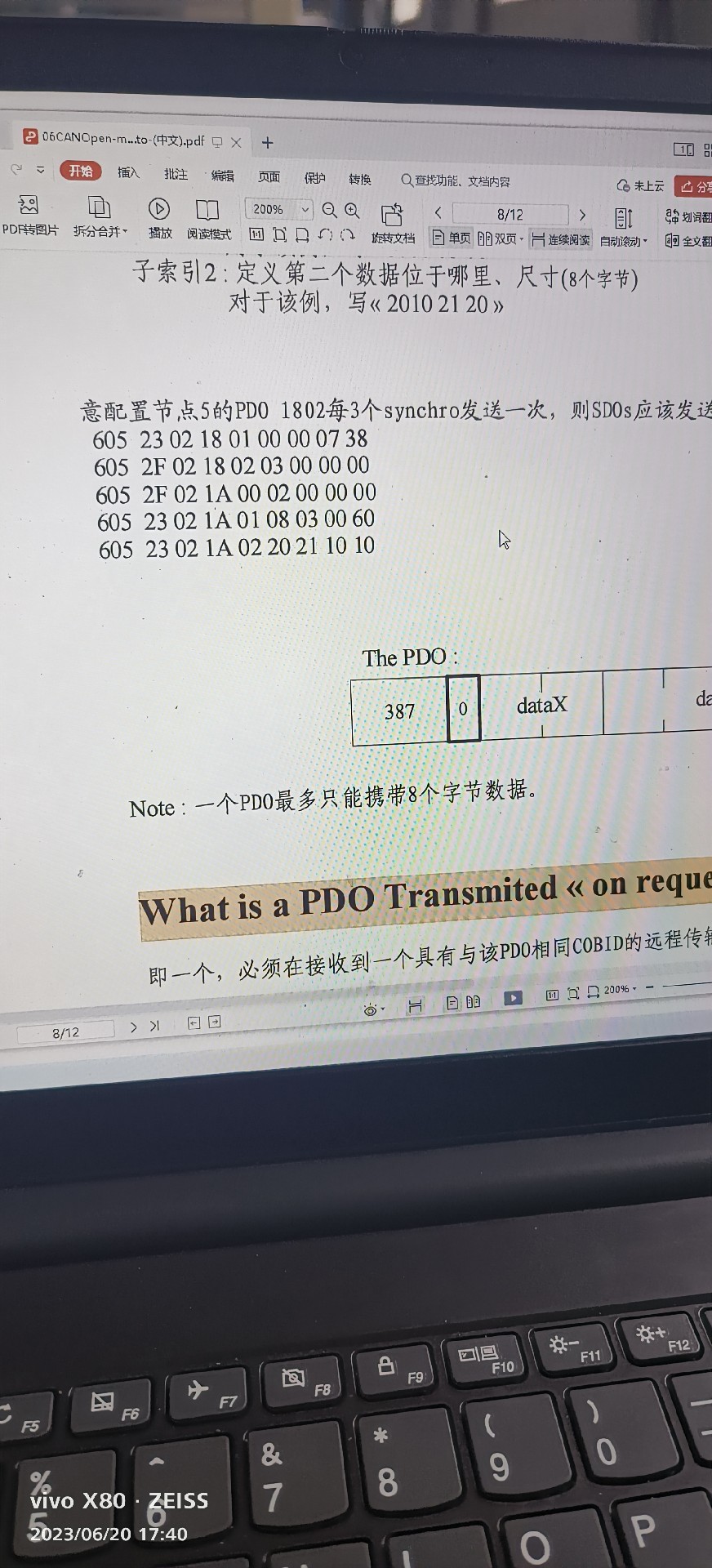

PDO 通信配置

4 个接收 PDO（索引 0x1400-0x1403）
4 个发送 PDO（索引 0x1800-0x1803）
完整的 PDO 映射配置

定时器系统实现

时间管理核心

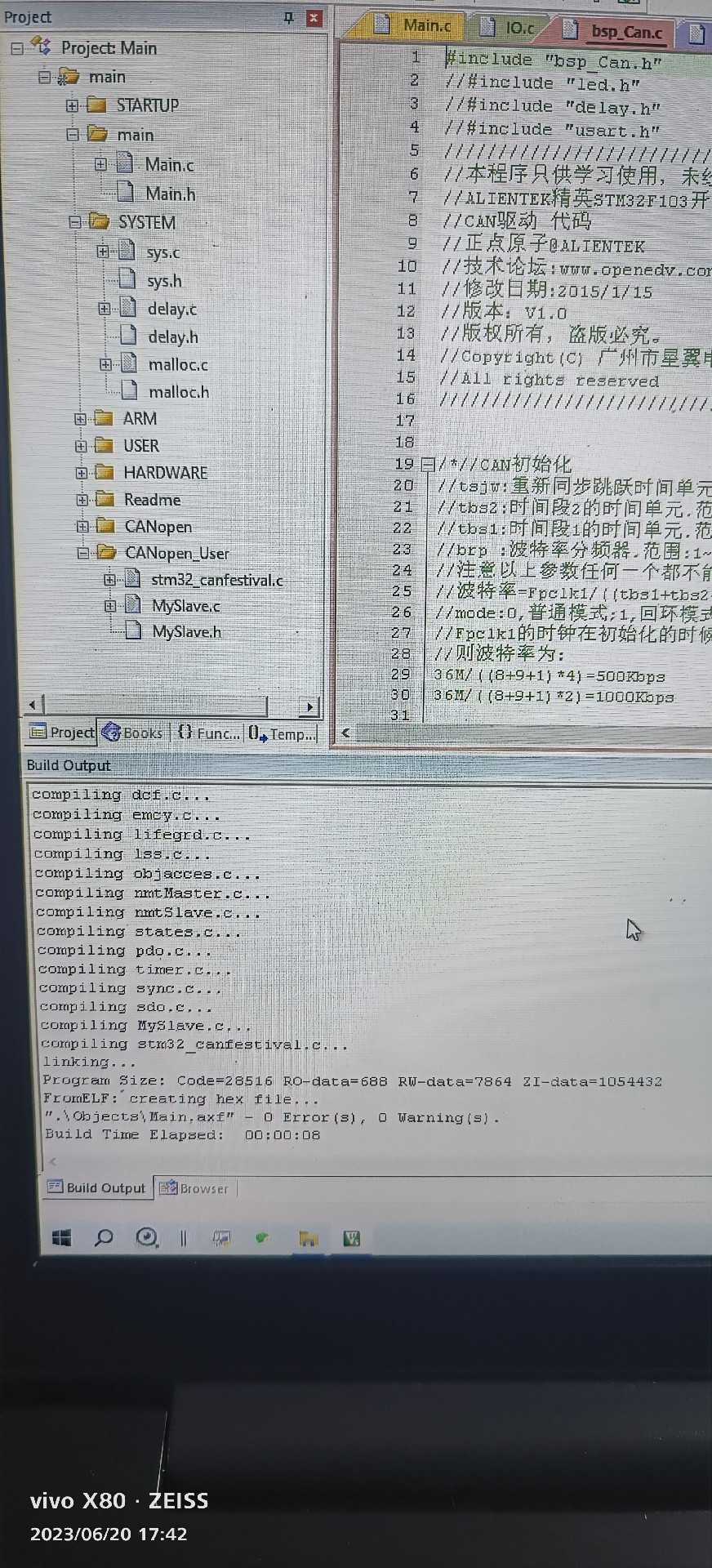

STM32 平台的定时器实现位于 stm32_canfestival.c 中，提供了精确的时间管理：

unsigned int TimeCNT = 0;      // 时间计数
unsigned int NextTime = 0;     // 下一次触发时间计数
unsigned int TIMER_MAX_COUNT = 90000; // 最大时间计数

void setTimer(TIMEVAL value)
{
    NextTime = (TimeCNT + value) % TIMER_MAX_COUNT;
}

中断处理机制

系统使用 TIM7 定时器中断来驱动 CANopen 协议栈的时间调度：

void TIM7_IRQHandler(void)
{
    if(TIM7->SR & 0X0001) // 中断
    {
        // 中断处理
    }
    TIM7->SR &= ~(1<<0); // 清除中断标志位
    last_time_set = TimeCNT;
    timerForCan();
}

通信服务实现

过程数据对象（PDO）

系统支持事件驱动和同步传输的 PDO：

传输类型配置：支持同步、异步、RTR 等多种传输模式
映射机制：灵活的数据映射到 PDO
禁止时间：防止网络过载

服务数据对象（SDO）

实现完整的 SDO 客户端和服务器功能：

分段传输支持
块传输模式
超时处理和错误恢复

紧急报文（EMCY）

紧急报文处理机制：

UNS8 EMCY_setError(CO_Data* d, UNS16 errCode, UNS8 errRegMask, UNS16 addInfo)
{
    // 错误注册和紧急报文发送
    return sendEMCY(d, errCode, *d->error_register, NULL);
}

节点状态管理

生命周期监控

系统实现完整的心跳和节点保护机制：

心跳协议

生产者心跳定时发送状态信息
消费者心跳监控远程节点状态

节点保护

主站定期查询从站状态
生命周期因子控制监控频率

状态机实现

CANopen 设备状态机管理：

e_nodeState getState(CO_Data* d)
{
    return d->nodeState;
}

UNS8 setState(CO_Data* d, e_nodeState newState)
{
    // 状态转换逻辑
    d->nodeState = newState;
    return 0;
}

硬件抽象层

CAN 驱动接口

系统提供统一的 CAN 驱动接口：

UNS8 canSend(CAN_PORT notused, Message *m);
UNS8 canChangeBaudRate(CAN_PORT port, char* baud);

平台适配配置

在 applicfg.h 中定义了平台相关的数据类型和配置：

#define INTEGER8 signed char
#define INTEGER16 short
#define INTEGER32 long
#define UNS8   unsigned char
#define UNS16  unsigned short
#define UNS32  unsigned long
