基于YOLO26 Pose实现车牌检测

1. 背景介绍

1.1 车牌检测任务概述

车牌检测是计算机视觉中的重要任务，传统方法需要多个模型级联处理。本文介绍一种创新的方法：使用YOLO26 Pose模型直接检测车牌的四个角点坐标，这是一种高效的统一检测框架。

相比传统方案：

• ✅ 一次性检测：直接输出角点坐标，无需级联多个模型
• ✅ 实时性能：在单个GPU上可达到实时推理速度
• ✅ 易于部署：基于成熟的YOLO框架，部署和优化方案完善
• ✅ 高准确率：利用深度学习的强大特征提取能力

1.2 传统方案 vs 创新方案

优势：

1. 端到端学习：框和关键点同时优化
2. 减少冗余：不需要多个独立的模型
3. 更快收敛：共享骨干网络的表示学习

---

2. 方案介绍

2.1 YOLO26 Pose 模型架构

YOLO（You Only Look Once）系列是目标检测领域的基准模型，而YOLO26 Pose是其最新一代用于关键点检测的变体。

2.2 关键点定义

对于车牌，我们定义4个关键点：

每个关键点格式: (x, y, confidence)

• x, y: 像素坐标
• confidence: 检测置信度

2.3 模型选择建议

模型	参数量	模型大小	推理速度(ms)	mAP
YOLO26n-pose	3.3M	6.3MB	6	52.1
YOLO26s-pose	11.6M	22.6MB	12	62.5
YOLO26m-pose	26.4M	49.7MB	28	67.3
YOLO26l-pose	44.8M	84.0MB	50	69.8

选择建议：

• 🚀 实时性要求高 → YOLO26n-pose
• ⚖️ 平衡性能 → YOLO26s-pose (推荐)
• 🎯 高精度要求 → YOLO26l-pose

---

3. 环境准备

3.1 安装依赖

# 创建虚拟环境（推荐）
python -m venv venv
source venv/bin/activate

# 安装YOLO26（最新版本）
pip install ultralytics

# 安装依赖
pip install torch torchvision torchaudio --index-url https://download.pytorch.org/whl/cu118
pip install opencv-python numpy pyyaml

3.2 下载预训练模型

# 自动下载（首次运行时）
from ultralytics import YOLO
model = YOLO("yolo26s-pose.pt")

3.3 验证环境

# 验证YOLO26安装
python -c "from ultralytics import YOLO; model = YOLO('yolo26s-pose.pt'); print('YOLO26加载成功')"

# 验证GPU可用
python -c "import torch; print('GPU可用' if torch.cuda.is_available() else 'GPU不可用')"

---

4. 数据集配置

4.1 数据集结构

4.2 标注文件格式

每个图像对应一个 .txt 文件，格式为：

<class_id> <x_center> <y_center> <width> <height> <kpt_x1> <kpt_y1> <kpt_conf1> ... <kpt_x4> <kpt_y4> <kpt_conf4>

具体例子：

0 0.5 0.6 0.3 0.2 0.35 0.50 1 0.65 0.50 1 0.35 0.70 1 0.65 0.70 1

参数说明:

• 0 - 类别ID（0=车牌）
• 0.5 0.6 - 边界框中心 (归一化坐标 0-1)
• 0.3 0.2 - 边界框宽高 (归一化)
• 0.35 0.50 1 - 关键点1 (左上角): x, y, 置信度
• 0.65 0.50 1 - 关键点2 (右上角): x, y, 置信度
• 0.35 0.70 1 - 关键点3 (左下角): x, y, 置信度
• 0.65 0.70 1 - 关键点4 (右下角): x, y, 置信度

4.3 配置文件

# 数据集配置示例

path: ./dataset                    # 数据集根路径
train: images/train                # 训练集路径
val: images/val                    # 验证集路径
test: images/test                  # 测试集路径

nc: 1                              # 类别数量（只有车牌1个类）
names: ['plate']                   # 类别名称

kpt_shape: [4, 3]                 # 关键点形状: [点数=4, 维度=3(x,y,conf)]

创建命令：

cat > dataset/data.yaml << 'EOF'
path: ./dataset
train: images/train
val: images/val
test: images/test

nc: 1
names: ['plate']

kpt_shape: [4, 3]
EOF

4.4 标注工具推荐

工具	特点	说明
Roboflow	在线标注+格式转换	支持导出为YOLO26格式，带数据增强
LabelImg	轻量级桌面工具	可标注边界框，需要脚本转换为关键点
CVAT	企业级标注平台	功能完整，支持多种任务类型
Labelme	多边形标注	可标注多边形，脚本转换为关键点

---

5. 模型训练代码

5.1 完整训练脚本

#!/usr/bin/env python3
"""
车牌关键点检测训练脚本 - Pose任务
基于YOLO26 Pose模型
用于检测车牌的四个角点位置
"""

import os
from pathlib import Path
from ultralytics import YOLO

def train_model(data_yaml_path, task='pose'):
    """训练YOLO26 Pose模型"""

    print("="*50)
    print("开始加载模型...")

    # 加载预训练Pose模型
    model = YOLO("yolo26s-pose.pt")
    print("模型加载完成")

    # 开始训练
    print("="*50)
    print("开始训练...\n")

    results = model.train(
        data=data_yaml_path,
        task=task,
        epochs=100,
        imgsz=640,
        batch=256,
        device=0,
        workers=4,
        project="./results",
        name="plate_detection",
        exist_ok=True,
        amp=True,              # 混合精度训练 (推荐)
        patience=20,           # 早停机制
        save=True,
        save_period=10,
        cache=True,
        verbose=True,
        # 数据增强参数
        flipud=0.5,            # 纵向翻转
        fliplr=0.5,            # 横向翻转
        degrees=10,            # 旋转
        hsv_h=0.015,           # 色度调整
        hsv_s=0.7,             # 饱和度调整
        hsv_v=0.4,             # 亮度调整
        translate=0.1,         # 平移
        scale=0.5,             # 缩放
        mosaic=1.0,            # Mosaic增强
        mixup=0.0,             # Mixup增强
        close_mosaic=10,       # 最后10个epoch关闭Mosaic
        weight_decay=0.0005,   # 权重衰减
        lr0=0.001,             # 初始学习率
        lrf=0.01,              # 最终学习率系数
    )

    return results

def main():
    print("=" * 50)
    print("车牌关键点检测模型训练")
    print("任务: 检测4个角点 (Pose)")
    print("=" * 50)

    data_yaml_path = "./dataset/data.yaml"

    if not Path(data_yaml_path).exists():
        print(f"\n错误: 配置文件不存在，请检查路径: {data_yaml_path}")
        return

    print(f"\n使用配置文件: {data_yaml_path}\n")

    # 开始训练
    results = train_model(data_yaml_path, task='pose')

    print("\n" + "=" * 50)
    print("训练完成!")
    print(f"最优模型: ./results/plate_detection/weights/best.pt")
    print(f"最后模型: ./results/plate_detection/weights/last.pt")
    print("=" * 50)

if __name__ == "__main__":
    main()

5.2 训练参数说明

results = model.train(
    data=data_yaml_path,           # 数据集配置
    task='pose',                   # 关键点检测任务
    epochs=100,                    # 训练轮数
    imgsz=640,                     # 输入分辨率
    batch=256,                     # 批量大小
    device=0,                      # GPU编号
    amp=True,                      # 混合精度训练
    patience=20,                   # 早停耐心值
    # 数据增强
    flipud=0.5,                    # 50%纵向翻转
    fliplr=0.5,                    # 50%横向翻转
    degrees=10,                    # 旋转角度范围
    scale=0.5,                     # 尺度变换
    mosaic=1.0,                    # Mosaic增强
)

5.3 启动训练

python train_pose.py

---

6. 模型推理代码

6.1 单张图像推理

from ultralytics import YOLO
import cv2
import numpy as np

def detect_plate_keypoints(image_path, model_path):
    """
    检测图像中的车牌和关键点

    Returns:
        results: YOLO26检测结果
        detections: 解析后的检测结果 [{
            'bbox': [x_min, y_min, x_max, y_max],
            'keypoints': [(x1,y1,conf1), (x2,y2,conf2), ...],
            'confidence': float
        }, ...]
    """

    # 加载模型
    model = YOLO(model_path)

    # 执行推理
    results = model(image_path)

    # 解析结果
    detections = []
    for result in results:
        for box, kpts in zip(result.boxes, result.keypoints):
            # 边界框
            bbox = box.xyxy[0].cpu().numpy()
            conf = box.conf[0].item()

            # 关键点
            keypoints = []
            for i in range(4):
                x = kpts.xy[0][i][0].item()
                y = kpts.xy[0][i][1].item()
                confidence = kpts.conf[0][i].item()
                keypoints.append((x, y, confidence))

            detections.append({
                'bbox': bbox,
                'keypoints': keypoints,
                'confidence': conf
            })

    return results, detections

# 使用
if __name__ == "__main__":
    image_path = "test_image.jpg"
    model_path = "./results/plate_detection/weights/best.pt"

    results, detections = detect_plate_keypoints(image_path, model_path)

    print(f"检测到 {len(detections)} 个车牌")
    for i, det in enumerate(detections):
        print(f"车牌 {i+1}:")
        print(f"  置信度: {det['confidence']:.2f}")
        print(f"  关键点: {det['keypoints']}")

6.2 批量推理

from pathlib import Path
from ultralytics import YOLO

def batch_detect(image_dir, model_path, output_dir):
    """批量检测图像"""

    model = YOLO(model_path)
    output_dir = Path(output_dir)
    output_dir.mkdir(exist_ok=True)

    image_files = list(Path(image_dir).glob("*.jpg")) + \
                  list(Path(image_dir).glob("*.png"))

    for image_file in image_files:
        print(f"处理: {image_file.name}")

        results = model(str(image_file))

        # 保存结果
        result_name = image_file.stem + "_result.jpg"
        results[0].save(output_dir / result_name)

# 使用
batch_detect("./test_images",
            "./results/plate_detection/weights/best.pt",
            "./output_results")

6.3 可视化结果

def visualize_detections(image_path, detections, output_path):
    """
    可视化检测结果
    """
    img = cv2.imread(image_path)

    for det in detections:
        bbox = det['bbox'].astype(int)
        keypoints = det['keypoints']
        conf = det['confidence']

        # 绘制边界框
        cv2.rectangle(img,
                     (bbox[0], bbox[1]),
                     (bbox[2], bbox[3]),
                     (0, 255, 0), 2)

        # 绘制关键点
        colors = [(255, 0, 0), (0, 255, 0), (0, 0, 255), (255, 255, 0)]
        labels = ['左上', '右上', '左下', '右下']

        for i, (x, y, kpt_conf) in enumerate(keypoints):
            x, y = int(x), int(y)
            cv2.circle(img, (x, y), 5, colors[i], -1)
            cv2.putText(img, labels[i], (x+5, y-5),
                       cv2.FONT_HERSHEY_SIMPLEX, 0.5, colors[i], 1)

        # 绘制置信度
        cv2.putText(img, f"Conf: {conf:.2f}",
                   (bbox[0], bbox[1]-10),
                   cv2.FONT_HERSHEY_SIMPLEX, 0.5, (0, 255, 0), 1)

    # 保存
    cv2.imwrite(output_path, img)
    print(f"结果已保存: {output_path}")

---

7. 结果显示

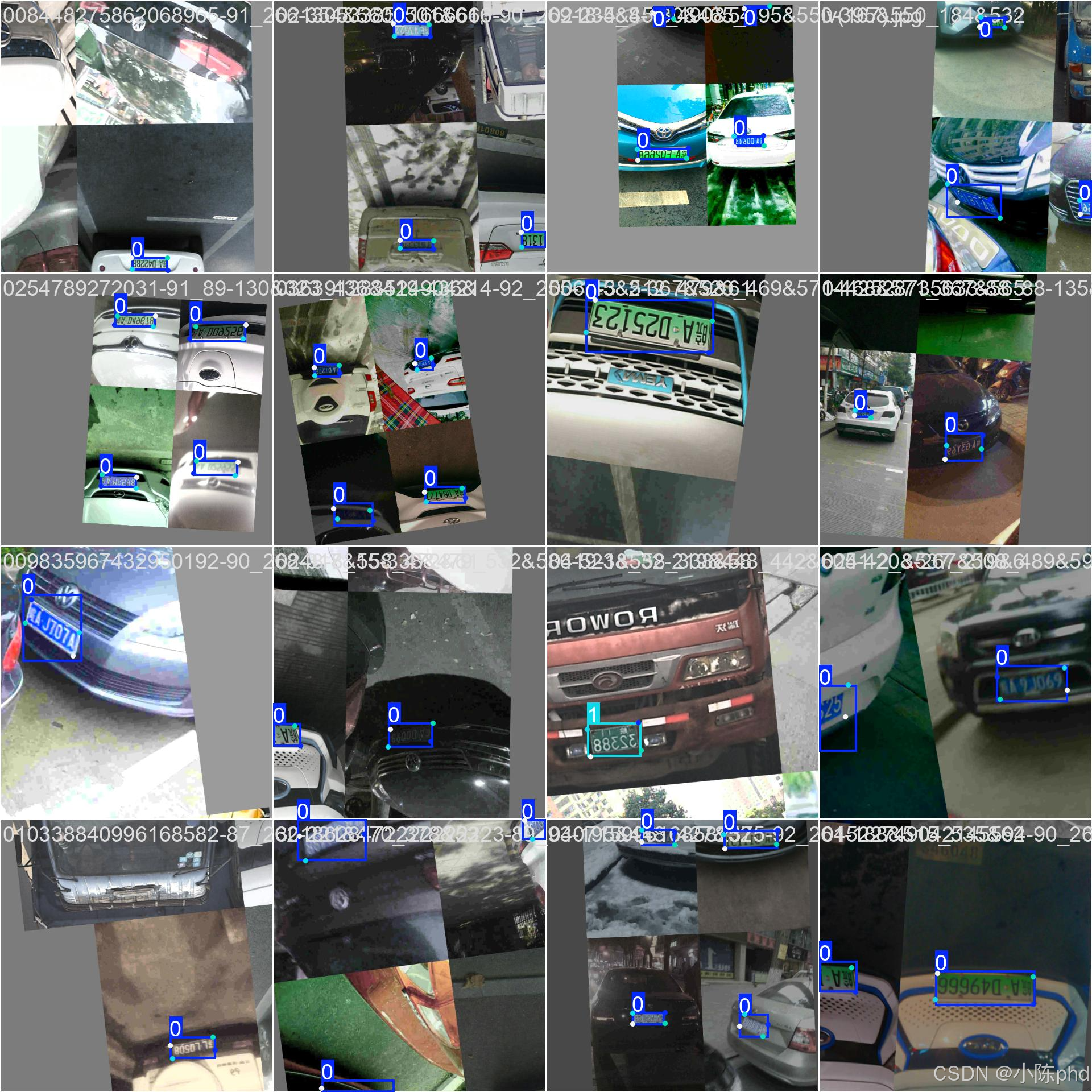

7.1 训练过程输出

7.2 训练结果文件

# 查看结果目录
ls ./results/plate_detection/

# 包含文件:
# - weights/best.pt       最优模型
# - weights/last.pt       最后模型
# - results.csv           训练日志
# - confusion_matrix.png  混淆矩阵
# - results.png           训练曲线

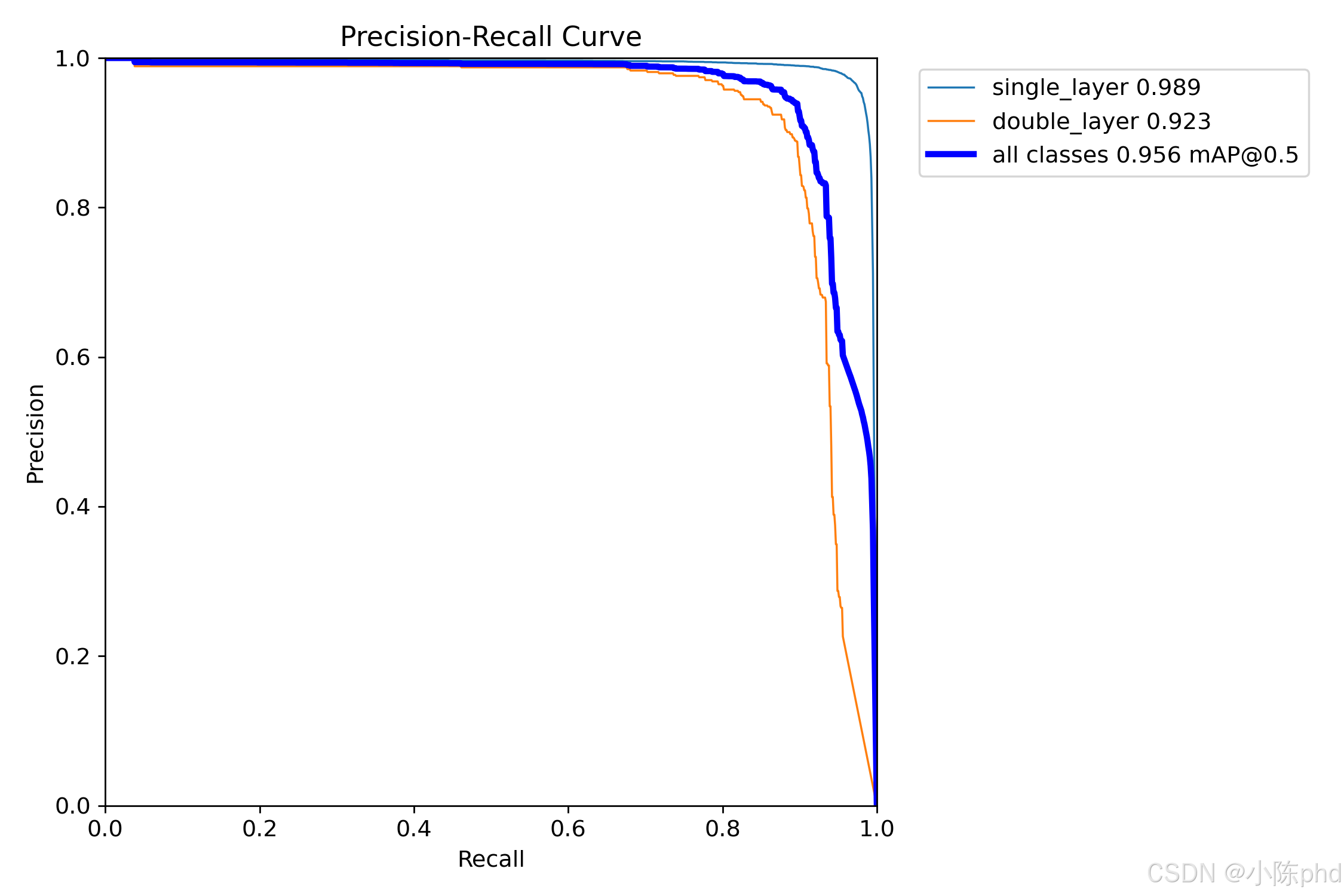

7.3 性能指标

from ultralytics import YOLO

def evaluate_model(model_path, data_yaml_path):
    """评估YOLO26模型性能"""

    model = YOLO(model_path)

    # 评估
    metrics = model.val(data=data_yaml_path, imgsz=640)

    print("评估结果:")
    print(f"Box mAP50: {metrics.box.map50:.3f}")
    print(f"Box mAP: {metrics.box.map:.3f}")
    print(f"Pose mAP50: {metrics.pose.map50:.3f}")
    print(f"Pose mAP: {metrics.pose.map:.3f}")

    return metrics

# 使用
evaluate_model(
    "./results/plate_detection/weights/best.pt",
    "./dataset/data.yaml"
)

---

8. 常见问题

Q1: 训练时GPU显存不足？

解决方案：

# 减小批量大小
batch=128  # 从256改为128

# 或减小输入分辨率
imgsz=416  # 从640改为416

Q2: 模型准确率不够高？

优化策略：

# 1. 增加训练轮数
epochs=200

# 2. 增强数据增强强度
mosaic=1.0
mixup=0.1
degrees=15

# 3. 使用更大的模型
model = YOLO("yolo26l-pose.pt")

Q3: 推理速度太慢？

加速方案：

# 1. 模型优化
model = YOLO("yolo26n-pose.pt")

# 2. 导出为ONNX (CPU快速推理)
model.export(format='onnx')

# 3. 导出为TensorRT (GPU快速推理)
model.export(format='engine')

Q4: 如何部署到移动设备？

方案：

# 导出为TFLite (移动设备)
model.export(format='tflite')

# 或导出为CoreML (iOS)
model.export(format='coreml')

# 或导出为ONNX (跨平台)
model.export(format='onnx')

---

参考资源

• YOLO26 官方文档
• YOLO26 GitHub
• COCO Keypoints 格式

希望这篇指南对您有帮助！有任何问题欢迎提问。
