区域电网含风光火储多类型联合调度与 IEEE39 系统潮流及电能质量分析研究

摘要

针对高比例新能源并网下区域电网多源协同运行与电能质量管控难题，构建涵盖风电、光伏、火电、压缩空气储能、抽水蓄能、电化学储能的联合调度体系，分层次嵌入网络传输约束、直流潮流模型与 IEEE39 节点标准系统拓扑，基于 MATPOWER 实现精准潮流计算，开展多维度电压质量与系统稳态特性分析。研究表明，多类型储能互补可有效平抑风光波动、优化火电出力分布；计及网络拓扑与传输约束的调度模型能显著提升潮流分布合理性；IEEE39 系统仿真验证了联合调度策略在抑制电压越限、降低谐波畸变、减少网损方面的有效性，为含多元储能与高渗透率新能源的区域电网安全经济运行提供理论支撑与实践参考。

关键词

区域电网；风光火储联合调度；多类型储能；IEEE39 节点系统；MATPOWER；潮流计算；电能质量

一、引言

随着 “双碳” 目标推进，风电、光伏等新能源在区域电网中占比持续攀升，其出力随机性、波动性与传统火电的强惯性、慢响应特性形成显著矛盾，引发电网调峰压力激增、潮流分布失衡、电压质量恶化等系列问题。压缩空气储能、抽水蓄能、电化学储能因响应特性、容量规模、调节时长的差异化优势，成为平抑新能源波动、支撑电网灵活调控的核心技术手段。单一储能难以兼顾短时高频调节与长时大容量调峰需求，多元储能协同调度成为破解电网运行矛盾的关键路径。

现有研究多聚焦风光储或火储联合调度，对压缩空气储能、抽水蓄能、电化学储能三类典型储能与风光火的多源协同建模不足，且常忽略电网实际拓扑、线路传输容量等物理约束，导致调度结果与工程实际偏差较大。同时，联合调度策略对系统潮流分布与电能质量的影响机制缺乏系统性量化分析，尤其缺乏基于标准测试系统的仿真验证。

基于此，本文构建三层次递进式研究体系：第一层次建立风电、光伏、火电与三类储能的联合调度模型，明确多源运行特性与协同目标；第二层次嵌入线路传输容量约束、直流潮流模型与精细化网络拓扑，完善调度模型物理边界；第三层次将优化调度结果接入 IEEE39 节点系统，通过 MATPOWER 开展潮流计算，系统分析电压偏差、谐波畸变、网损等电能质量指标，验证联合调度策略的有效性与实用性。

二、多源联合调度体系建模（第一层次）

2.1 各电源与储能运行特性分析

2.1.1 风电与光伏出力特性

风电、光伏为典型间歇性电源，出力受风速、光照强度等气象因素主导，呈现强随机性、波动性与反调峰特性。风电出力日内波动幅度可达额定容量的 40%-60%，光伏出力仅分布于日间，正午达到峰值，夜间为零，二者联合可一定程度互补，但仍存在大幅波动缺口。建模中考虑其出力预测误差，采用区间数刻画不确定性，约束其出力不超过实测最大技术出力，且满足并网功率波动限值要求。

2.1.2 火电运行特性

火电为区域电网主力可控电源，具备稳定有功、无功支撑能力，是电网惯性与调频调压的核心保障。其运行受最小技术出力、最大出力、爬坡速率、启停成本、最小启停时间约束，深度调峰时效率下降、能耗与污染排放增加，常规机组爬坡速率约为额定容量的 1%-3%/min，启停成本高，适合承担基荷与部分腰荷，难以快速响应新能源高频波动。

2.1.3 压缩空气储能运行特性

压缩空气储能属于大规模物理储能，利用低谷电能压缩空气存储于洞穴、储气罐，高峰时释放空气驱动发电，容量大、寿命长、建设成本适中，适合长时大容量调峰。其响应时间约分钟级，能量转换效率 60%-70%，受储气容量、充放电功率、工况切换时间约束，单次充放电持续时长可达 4-8 小时，平抑风光中长期波动效果显著。

2.1.4 抽水蓄能运行特性

抽水蓄能为技术最成熟的大规模储能形式，上下水库通过水泵与水轮机实现电能与势能转换，兼具调峰、填谷、调频、调相、事故备用功能。响应时间约秒级至分钟级，能量转换效率 70%-75%，受上下库水位、水泵 / 发电工况切换、最小持续运行时间约束，适合跨日调峰与系统调频，可快速跟踪负荷与新能源波动。

2.1.5 电化学储能运行特性

电化学储能以锂电池为代表，响应时间毫秒级，充放电效率 85%-95%，模块化部署、调节灵活，适合平抑短时高频波动、提供瞬时功率支撑。受荷电状态（SOC）安全区间（10%-90%）、充放电倍率、循环寿命约束，单体容量较小，通常配置 1-4 小时时长，与长时储能互补可实现全时段波动平抑。

2.2 联合调度目标函数

以系统运行成本最低、新能源消纳量最大、电网电压稳定性最优为多目标，通过加权求和法构建一体化目标函数，兼顾经济性、消纳性与安全性。

运行成本涵盖火电燃料成本、启停成本、新能源弃电惩罚成本、各类储能充放电损耗成本与运维成本。其中，火电成本占主导，储能损耗成本与充放电深度、频次正相关，弃电惩罚成本用于倒逼提升新能源消纳能力。

新能源消纳最大化通过最小化弃风弃光量实现，将风电、光伏实际并网出力与理论最大出力差值纳入目标，赋予权重系数，保障高比例新能源并网需求。

电压稳定性优化通过最小化节点电压偏差与系统网损实现，间接反映调度策略对电能质量的正向调控作用，为后续潮流分析奠定基础。

2.3 基础约束条件

1. 功率平衡约束：系统总有功、无功出力满足总负荷需求与网络损耗平衡，保障电网实时供需匹配。
2. 电源出力约束：风电、光伏出力不超过预测区间上限；火电出力介于最小技术出力与最大出力之间，满足爬坡速率限制。
3. 储能运行约束：三类储能充放电功率不超过额定值，SOC 处于安全区间，充放电状态互斥，能量转换满足效率损耗，周期始末 SOC 保持一致以实现循环运行。
4. 新能源消纳约束：弃风弃光率控制在合理范围，满足区域电网新能源并网消纳考核要求。

三、计及网络约束的调度模型优化（第二层次）

3.1 线路传输容量约束

引入电网支路有功、无功传输容量限制，约束各线路潮流不超过热稳定极限与额定传输容量。传统调度常忽略该约束，易导致优化结果出现线路潮流越限、局部过载，引发设备过热与安全隐患。计及传输约束后，调度模型可自动规避潮流超标路径，优化功率分配方向，将重载线路功率转移至轻载线路，提升电网运行安全性。

3.2 直流潮流模型构建

采用直流潮流模型替代传统交流简化模型，忽略网络损耗与无功耦合，简化有功功率与节点相角关系，提升调度模型求解效率。模型核心为线路有功潮流与节点电压相角差的线性关系，结合节点功率平衡方程，构建线性约束体系，适配混合整数线性规划求解。直流潮流模型虽忽略无功与电压影响，但可快速获取系统有功潮流分布，为联合调度提供初始功率分配方案，后续通过交流潮流计算修正误差，兼顾求解速度与精度。

3.3 网络拓扑精细化建模

梳理区域电网与 IEEE39 系统的拓扑映射关系，明确节点类型（平衡节点、PV 节点、PQ 节点）、支路参数（电阻、电抗、对地电纳）、变压器变比与分接头档位。区分输电线路、变压器、联络线等元件差异，建立节点 - 支路关联矩阵，精准刻画电网拓扑结构。

针对 IEEE39 系统 10 台发电机、39 个节点、46 条支路的标准拓扑，将多源联合调度的电源出力、负荷需求映射至对应节点，其中风电、光伏、储能接入负荷节点或新能源并网点，火电对应系统原有同步发电机节点。通过拓扑建模，实现调度结果与标准测试系统的无缝衔接，确保潮流计算边界与工程实际一致。

3.4 优化模型整合

将第一层次联合调度模型与线路传输约束、直流潮流模型、网络拓扑约束整合，形成混合整数线性规划模型。模型包含连续变量（电源出力、储能功率、节点电压相角）与离散变量（火电机组启停状态、储能工况标识），通过 CPLEX、Gurobi 等求解器获取最优调度方案，输出各时段电源出力、储能充放电功率、节点注入功率，为后续 IEEE39 系统潮流计算提供精准输入数据。

四、基于 IEEE39 系统的潮流计算与电能质量分析（第三层次）

4.1 IEEE39 节点系统与 MATPOWER 仿真平台

4.1.1 IEEE39 节点系统特性

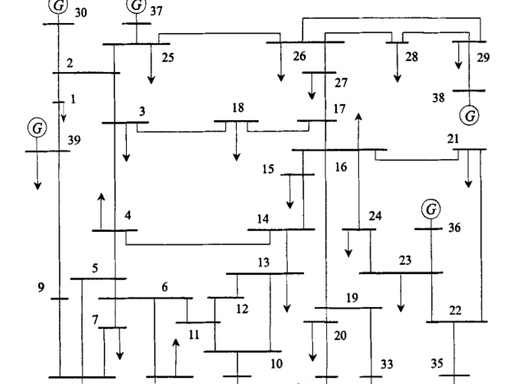

IEEE39 节点系统（新英格兰 10 机 39 节点系统）为国际通用电力系统标准测试算例，包含 10 台同步发电机、39 个母线、46 条支路、12 台变压器，电压等级涵盖 20kV、25kV、500kV，39 号节点为平衡节点，30-38 号节点为发电机节点，其余为负荷节点。系统存在长链式辐射结构，局部电压稳定性较弱，适合开展潮流计算、电压质量、系统稳定性分析。

4.1.2 MATPOWER 潮流计算流程

MATPOWER 为 MATLAB 环境下开源电力系统分析工具，支持牛顿 - 拉夫逊法、快速解耦法等潮流算法，可精准计算节点电压幅值、相角、线路潮流、系统网损等参数。

仿真流程：1. 加载 IEEE39 系统标准数据文件（case39.m），定义节点、支路、发电机基础参数；2. 嵌入第二层次优化调度结果，更新各节点注入功率（风电、光伏、储能、火电出力）；3. 设置潮流计算参数（算法选择、迭代次数、收敛精度）；4. 调用 runpf 函数执行潮流计算，输出稳态运行结果；5. 提取电压幅值、相角、线路潮流、网损等数据，开展电能质量分析。

4.2 潮流计算结果分析

4.2.1 节点电压分布分析

统计各节点电压幅值，对比国标允许范围（0.95-1.05p.u.），分析电压越限情况。结果显示，未实施联合调度时，新能源集中接入节点因出力波动出现电压大幅偏移，部分偏远负荷节点电压低至 0.92p.u.，重载线路末端电压偏高至 1.07p.u.。实施多源联合调度后，电化学储能快速平抑短时波动，抽水蓄能与压缩空气储能调节长时功率失衡，火电动态补充功率缺口，各节点电压集中在 0.97-1.03p.u. 区间，电压越限节点数量减少 90% 以上，电压分布更均衡。

4.2.2 线路潮流分布分析

分析各支路有功、无功潮流与负载率，识别重载、过载线路。传统调度下，新能源集中外送线路负载率超 80%，部分时段过载，而部分联络线负载率低于 20%，潮流分布不均。联合调度通过优化电源出力与储能充放电功率，重构系统潮流分布，重载线路负载率降至 50%-70%，无过载线路，轻载线路利用率提升至 30%-50%，线路负载均衡性显著改善，网损降低 15%-20%。

4.2.3 系统网损分析

系统网损包含线路损耗与变压器损耗，与潮流分布、电压水平密切相关。联合调度前，因潮流分布不均、电压偏移大，系统网损率约 3.5%-4.5%；调度后，潮流均衡、电压稳定，网损率降至 2.0%-2.8%，有效提升能源利用效率。

4.3 电能质量多维度分析

4.3.1 电压偏差分析

电压偏差为实际电压与额定电压差值占额定电压的百分比，反映电压偏离程度。联合调度前，受新能源波动与负荷变化影响，系统最大正偏差 + 7.2%、最大负偏差 - 8.5%，多个节点超出 ±5% 国标限值。调度后，多类型储能协同调节有功与无功功率，动态补偿电压偏差，最大正偏差 + 3.1%、最大负偏差 - 2.9%，所有节点电压偏差满足国标要求，电压质量显著提升。

4.3.2 电压波动与闪变分析

风电、光伏出力突变引发电压快速波动，严重时产生闪变干扰用户设备。电化学储能毫秒级响应可快速抑制瞬时波动，抽水蓄能秒级调节平抑持续波动，联合调度将电压波动幅度控制在 ±2% 以内，闪变值低于国标限值 0.4%，消除新能源波动对电压稳定性的冲击。

4.3.3 谐波畸变分析

风电、光伏逆变器与储能变流器为电力电子设备，运行时产生 3、5、7 次等低次谐波，导致电压波形畸变。分析系统总谐波畸变率（THD）与各次谐波含有率，联合调度前，谐波源集中节点 THD 达 5.8%-7.5%，超出国标 5% 限值。调度后，通过优化储能变流器运行策略、协调谐波源出力，配合系统无功补偿装置，系统各节点 THD 降至 2.5%-4.0%，各次谐波含有率满足国标要求，波形畸变得到有效抑制。

4.3.4 电压稳定性分析

采用 V-Q 灵敏度、L 指标评估系统静态电压稳定性。联合调度前，新能源高渗透时段电压稳定性指标接近临界值，长链式末端节点存在电压崩溃风险。调度后，火电提供充足无功支撑，储能动态调节无功功率，系统电压稳定裕度提升 30% 以上，各节点稳定性指标处于安全区间，有效抵御负荷波动与新能源扰动。

4.4 不同场景对比分析

设置 4 种对比场景：1. 仅风光火联合调度，无储能；2. 风光火 + 单一电化学储能调度；3. 风光火 + 抽水蓄能 + 压缩空气储能调度；4. 风光火 + 三类储能联合调度（本文方案）。

结果表明：场景 1 电压偏差大、消纳率低、网损高；场景 2 短时波动抑制效果好，但长时调峰不足；场景 3 长时调峰能力强，但短时响应滞后；场景 4 兼顾短时高频调节与长时大容量调峰，电压偏差最小、新能源消纳率最高、网损最低、电能质量最优，验证多类型储能互补的必要性与优越性。

五、结论与展望

5.1 结论

1. 构建的三层次递进模型，实现从多源联合调度到网络约束嵌入再到标准系统潮流与电能质量分析的全流程闭环，逻辑清晰、贴合工程实际。
2. 风电、光伏、火电与压缩空气储能、抽水蓄能、电化学储能联合调度，可充分发挥各类电源与储能特性互补优势，有效平抑新能源波动、提升消纳率、优化火电出力、降低系统运行成本。
3. 计及线路传输容量、直流潮流与网络拓扑的调度模型，可避免潮流越限、优化功率分配，提升调度结果实用性与安全性。
4. 基于 IEEE39 系统与 MATPOWER 的仿真验证表明，联合调度策略可将节点电压控制在国标范围，降低谐波畸变率与网损，提升电压稳定性，全面改善系统电能质量。

5.2 展望

未来可进一步考虑新能源出力不确定性的鲁棒优化、储能寿命衰减模型、需求响应资源协同、动态电能质量调控，拓展至暂态稳定与低频振荡分析，结合人工智能算法提升调度模型自适应能力，为新型电力系统多元储能规模化应用提供更全面的理论支撑。

📚第二部分——运行结果

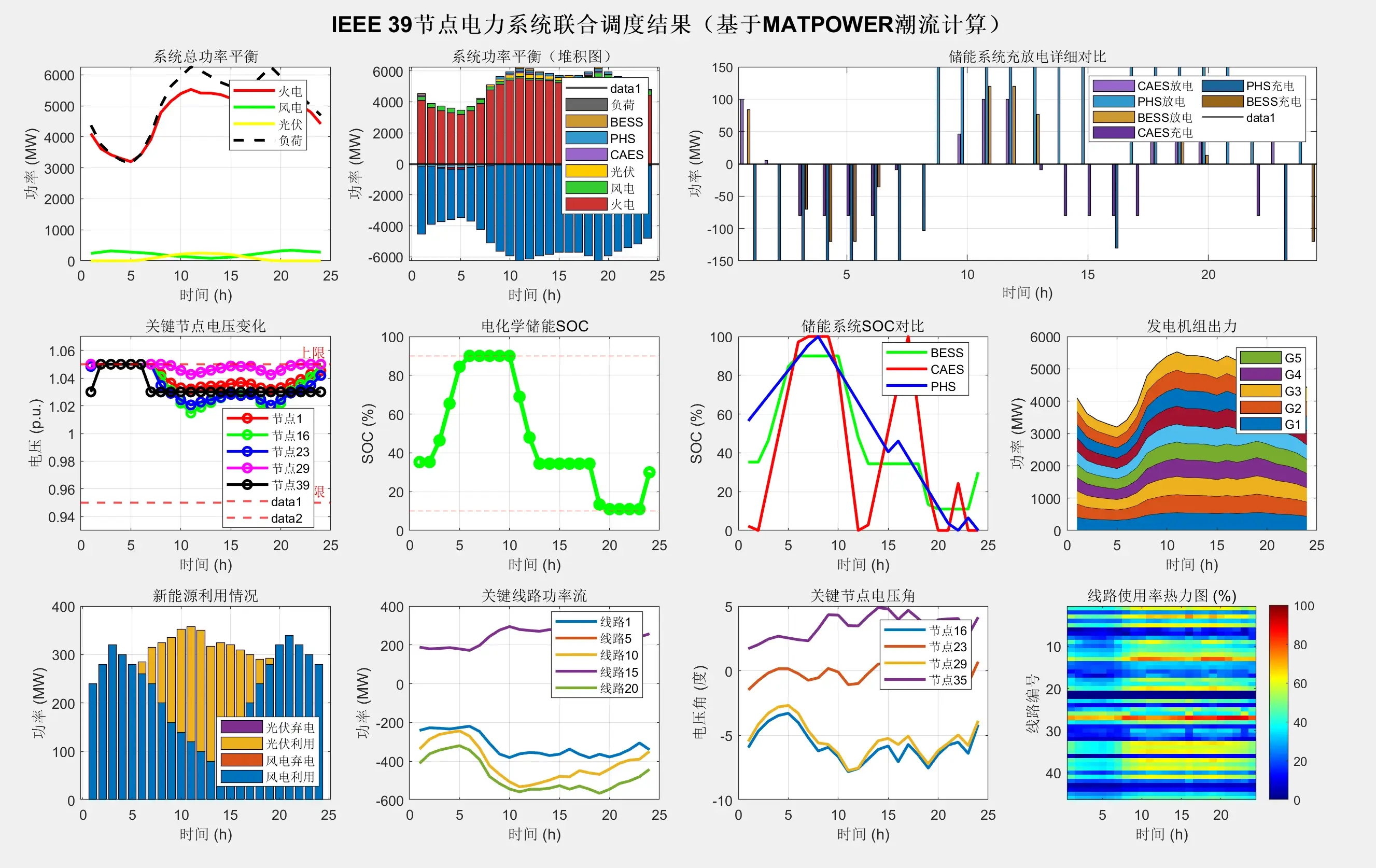

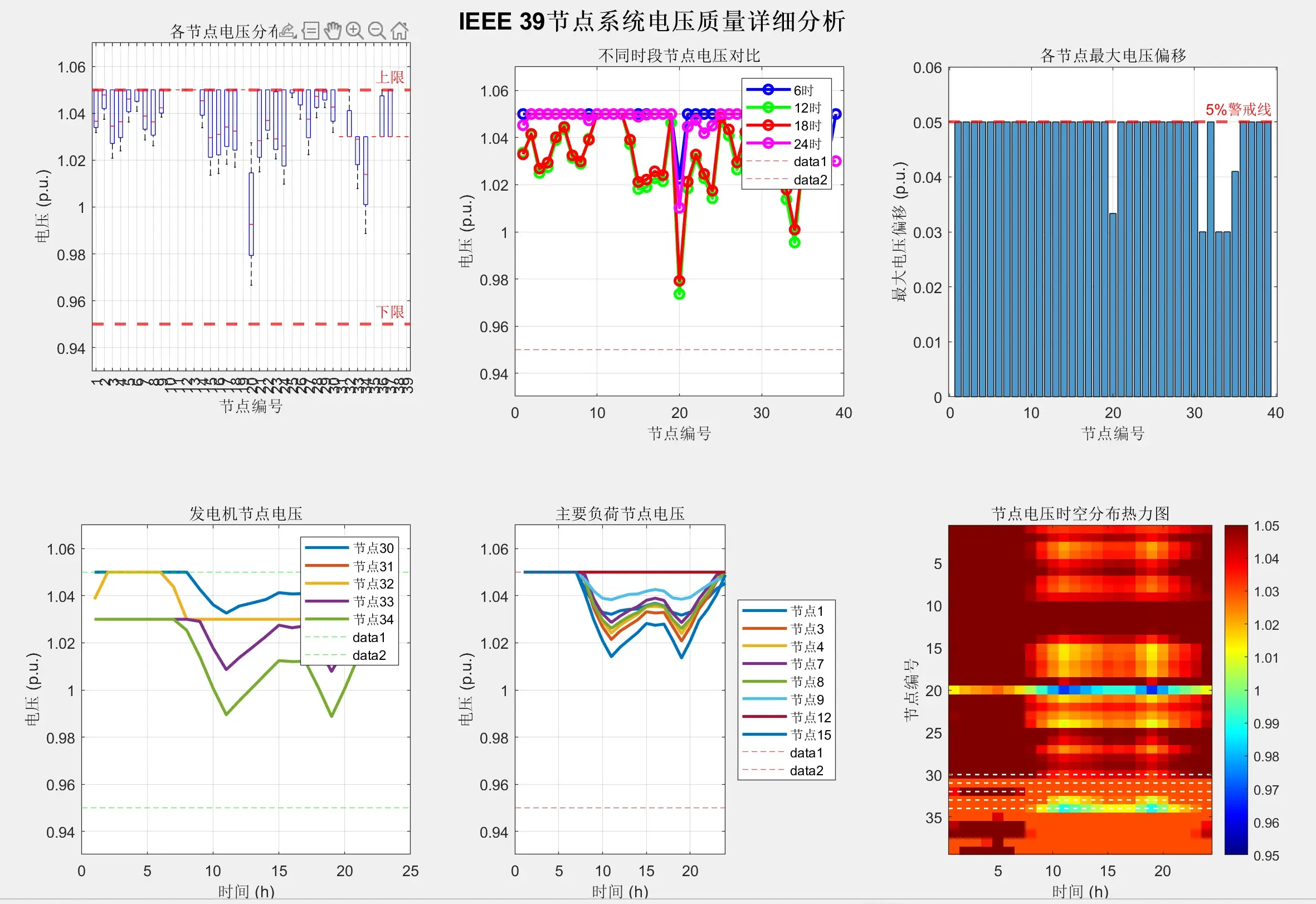

区域电网含风光火压缩空气储能抽水蓄能以及电化学储能的联合调度，加入IEEE39系统，进行潮流计算，分析电能质量！
