输电线路单相接地测距 搭建如图1所示的35kV输电网模型，输电侧发电机出口电压10.5kV经过升压变压器变换至38.5kV，受电侧经降压变压器降压至6.6kV。输电线路全长100km，架空线路线路正负序参数为：，，，，，。经过计算可得行波线模速度：。通过故障模块设置A相不同短路时刻与过渡电阻发生单相接地，并根据双端行波测距原理进行故障测距，每次设置故障发生点距离首端距离分别为20km、40km、60km、80km，模型仿真步长为秒。 (1)短路时刻对故障测距的影响 分别设置A相电压正峰值、负峰值、过零值以及任意时刻发生单相接地，对应时刻分别为0.0467s、0.0567s、0.0517s和0.0490s，仿真及计算结果入表2-1所示： 由表1可以看出，在使用双端测距方法时，短路时刻对测量结果无影响，只需两侧时钟保持高度同步计时即可。 (2)过渡电阻对故障测距的影响 分别设置A相在任意时刻(0.049s)发生单接地，接地电阻分别为0Ω、10Ω、100Ω、1000Ω，仿真及计算结果入表2所示： 由表2和图4可知，在使用双端测距方法时，短路时刻对测量结果无影响，但除了需两侧时钟保持高度同步计时外，还需测量元件较为敏感，否则发生高阻接地时，信号微弱，难以测距。 综合以上结果不难发现，D型双端行波测距不受故障时刻和过渡电阻的影响，且只需通过极端的暂态时刻就可准确判断故障距离，要求是两端时钟要准确计时且元件要灵敏。 离散采样，采样频率是步长倒数，10MHz 1/3（UA-UB），获得线模alpha分量 1/3（UA-UC），获得线模beta分量

在电力系统中，输电线路单相接地故障的准确测距至关重要，它能帮助运维人员快速定位故障点，缩短停电时间，保障电力供应的稳定性。今天咱就来唠唠基于特定模型的输电线路单相接地测距相关事儿。

咱先搭建了一个 35kV 的输电网模型，输电侧发电机出口电压 10.5kV，经过升压变压器摇身一变成 38.5kV，到了受电侧又经降压变压器变回 6.6kV。这条输电线路全长 100km，架空线路的正负序参数都给定了，通过这些参数能算出重要的行波线模速度。

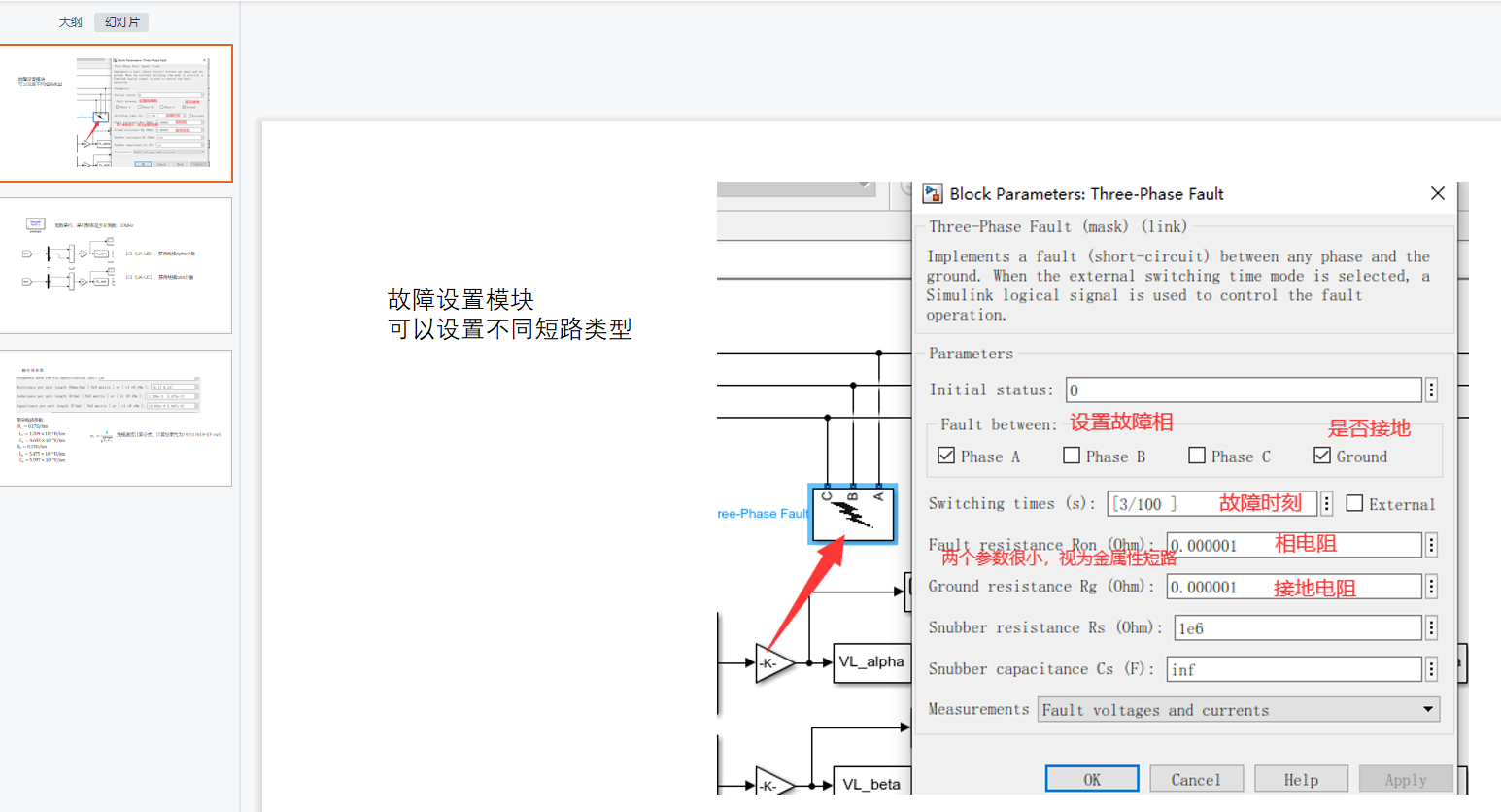

为了研究不同因素对故障测距的影响，我们可是下了不少功夫。比如在故障模块里，专门设置 A 相在不同短路时刻和过渡电阻下发生单相接地，每次还特意把故障发生点距离首端设置成 20km、40km、60km、80km 这几个值，模型仿真步长也定好了，是[具体值]秒。说到这仿真步长，它和离散采样频率可是紧密相关的，采样频率是步长的倒数，这里达到了 10MHz。这就好比你用一个高速相机给故障过程拍照，每秒能拍 1000 万个瞬间，这样就能捕捉到很细微的变化。

短路时刻对故障测距的影响

我们分别挑了 A 相电压正峰值、负峰值、过零值以及任意时刻来制造单相接地故障，对应时刻分别是 0.0467s、0.0567s、0.0517s 和 0.0490s。通过仿真和计算，结果列在表 2 - 1 里。从表中能明显看出，用双端测距方法的时候，短路时刻对测量结果没啥影响。这就像你开车去一个地方，出发时间不同，但只要你按照正确的路线（这里就是两侧时钟保持高度同步计时），最终都能准确到达目的地（准确测出故障距离）。

过渡电阻对故障测距的影响

同样是 A 相在任意时刻（0.049s）发生单相接地，这次我们把接地电阻设置成 0Ω、10Ω、100Ω、1000Ω 几个不同的值，仿真计算结果在表 2 里。结合表 2 和图 4 能知道，短路时刻依旧不影响测量结果，但是这里除了两侧时钟要高度同步计时外，测量元件还得足够敏感。为啥呢？因为要是遇到高阻接地，信号就像微弱的火苗，要是测量元件不灵敏，就很难捕捉到这微弱信号来测距了。

输电线路单相接地测距 搭建如图1所示的35kV输电网模型，输电侧发电机出口电压10.5kV经过升压变压器变换至38.5kV，受电侧经降压变压器降压至6.6kV。输电线路全长100km，架空线路线路正负序参数为：，，，，，。经过计算可得行波线模速度：。通过故障模块设置A相不同短路时刻与过渡电阻发生单相接地，并根据双端行波测距原理进行故障测距，每次设置故障发生点距离首端距离分别为20km、40km、60km、80km，模型仿真步长为秒。 (1)短路时刻对故障测距的影响 分别设置A相电压正峰值、负峰值、过零值以及任意时刻发生单相接地，对应时刻分别为0.0467s、0.0567s、0.0517s和0.0490s，仿真及计算结果入表2-1所示： 由表1可以看出，在使用双端测距方法时，短路时刻对测量结果无影响，只需两侧时钟保持高度同步计时即可。 (2)过渡电阻对故障测距的影响 分别设置A相在任意时刻(0.049s)发生单接地，接地电阻分别为0Ω、10Ω、100Ω、1000Ω，仿真及计算结果入表2所示： 由表2和图4可知，在使用双端测距方法时，短路时刻对测量结果无影响，但除了需两侧时钟保持高度同步计时外，还需测量元件较为敏感，否则发生高阻接地时，信号微弱，难以测距。 综合以上结果不难发现，D型双端行波测距不受故障时刻和过渡电阻的影响，且只需通过极端的暂态时刻就可准确判断故障距离，要求是两端时钟要准确计时且元件要灵敏。 离散采样，采样频率是步长倒数，10MHz 1/3（UA-UB），获得线模alpha分量 1/3（UA-UC），获得线模beta分量

说到这里，咱再聊聊获取线模分量的事儿。在实际处理数据的时候，会用到这样的代码逻辑（以下以 Python 伪代码示例）：

# 假设已经获取到 UA, UB, UC 的值
UA = 10  # 假设的电压值，实际需从测量获取
UB = 8
UC = 9

# 获得线模 alpha 分量
alpha_component = (1/3) * (UA - UB)
# 获得线模 beta 分量
beta_component = (1/3) * (UA - UC)
print(f"线模 alpha 分量: {alpha_component}")
print(f"线模 beta 分量: {beta_component}")

这两行代码，(1/3) (UA - UB) 就是按照要求获得线模 alpha 分量，(1/3) (UA - UC) 是获得线模 beta 分量。通过获取这两个分量，能进一步分析故障时的线路情况，为故障测距提供更准确的数据支持。

综合上面这些结果，我们发现 D 型双端行波测距这方法还挺靠谱，不受故障时刻和过渡电阻的影响，而且只要抓住极端的暂态时刻，就能准确判断故障距离。不过有两个小要求，两端时钟得准确计时，元件也得灵敏，这样才能让这个方法发挥出最大的功效。

好啦，关于输电线路单相接地测距就跟大家分享到这儿，希望对大家理解这个复杂又重要的电力系统问题有所帮助。
