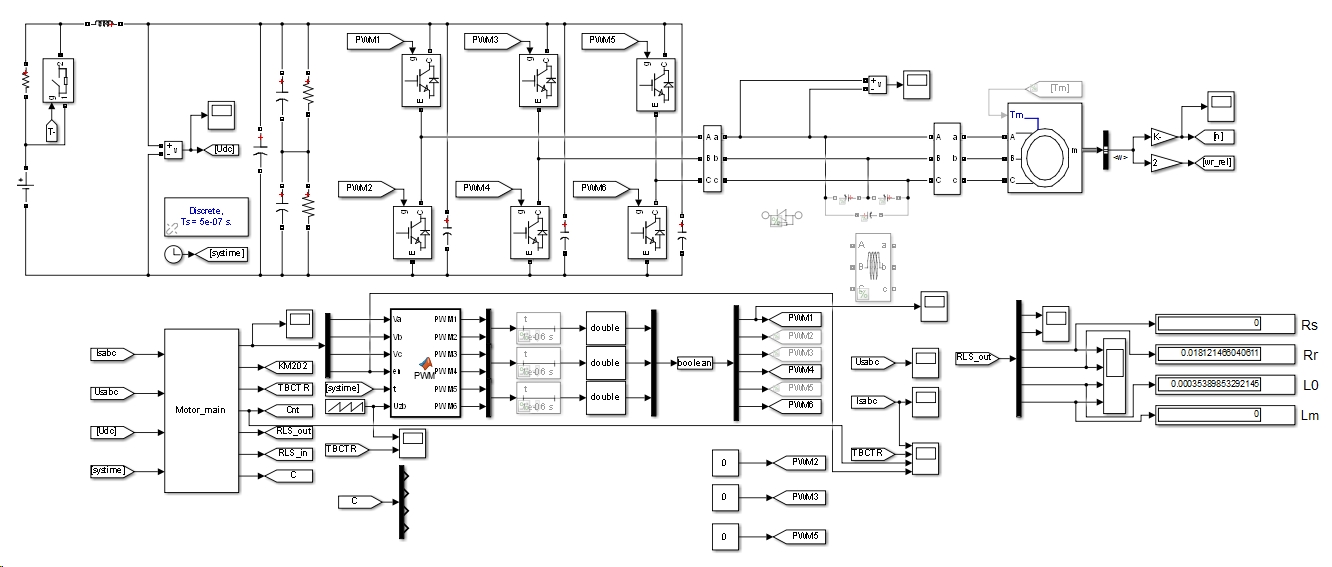

三相感应异步电机的参数辨识，大厂成熟的C代码，附赠仿真模型： 1. 第一步，辨识定子电阻； 2. 第二步，辨识转子电阻和漏感； 3. 第三步，辨识互感并计算空载电流。 大厂成熟的代码，可以直接移植，本人已经成功移植到DSP28335芯片工程中，有详细的算法原理讲解。 仿真模型采用S-Function即S函数调用C代码直接进行仿真，更贴近于硬件仿真。

一、代码功能总览

本文所分析的代码围绕《三相异步电机参数辨识算法.pdf》（以下简称“算法文档”）展开，是算法文档中参数辨识逻辑的工程化实现。代码以C语言为开发语言，基于DSP芯片硬件平台，通过模块化设计，将算法文档中定子电阻（Rs）、转子电阻（Rr）、漏感（Lσ）、互感（Lm）及空载电流（I₀）的三步辨识流程，转化为可执行的程序代码。代码不仅实现了算法文档中各参数的辨识原理、计算方法与步骤控制，还补充了硬件初始化、数据采集与处理、异常处理等工程化功能，形成了一套完整的、可落地的三相异步电机参数辨识系统，可直接集成到通用变频器的电机控制模块中，实现电机参数的自动、精准测量。

二、核心代码模块与功能映射

代码按照算法文档的功能划分，分为参数辨识主控制模块、定子电阻辨识模块、转子电阻与漏感辨识模块、互感与空载电流辨识模块，各模块与算法文档内容的对应关系及核心功能如下：

2.1 参数辨识主控制模块

该模块是整个辨识系统的“调度中心”，对应算法文档中“2 参数辨识算法”的整体框架，负责协调各参数辨识模块的执行顺序、状态切换及数据交互。

• 状态初始化：在代码启动阶段，会初始化辨识主步骤（IdentMainStep）和分步骤（IdentSubStep），将主步骤设为“定子电阻辨识”，分步骤设为1，同时将电机参数（Rs、Rr、Lσ、Lm、I₀）、数据采集变量（电流、电压累加值）等初始化为0，为后续辨识做好准备，这与算法文档中各辨识步骤“第1步：初始化变量”的要求一致。
• 步骤调度：通过循环判断和条件分支语句，按照“定子电阻辨识→转子电阻与漏感辨识→互感与空载电流辨识”的顺序调用各模块。例如，当定子电阻辨识模块完成所有分步骤后，主控制模块会将IdentMainStep更新为“转子电阻与漏感辨识”，并触发该模块的初始化与执行，确保辨识流程严格遵循算法文档的三步顺序要求。
• 异常处理：在各模块执行过程中，主控制模块会实时监测电流、电压等关键数据是否超出正常范围（如电流超过额定电流的4倍）。若出现异常，会立即封锁PWM输出，将辨识步骤重置为初始状态，并重新启动辨识流程，避免硬件损坏，这是对算法文档中“若电流太大则重新来过”要求的工程化扩展。

2.2 定子电阻辨识模块

该模块严格遵循算法文档中“2.1 定子电阻辨识”的原理、公式与步骤，实现定子电阻的精准计算，核心功能包括PWM配置、数据采集与电阻计算。

• PWM配置与控制：代码会根据算法文档中“3AC690V电压等级以下，设定开关频率4kHz，TBPRD=7500”的要求，配置EPWM（增强型脉冲宽度调制）模块的参数。例如，在代码中会通过寄存器赋值将EPWM1、EPWM2的CMPA（比较寄存器A）初始化为3750，关闭EPWM1下溢中断，同时将W桥臂上下管始终关断，确保UV两相间施加直流激励，与算法文档中图1“定子电阻辨识等效原理图”的电路结构一致。在辨识过程中，代码会根据分步骤控制PWM的使能与封锁，如第2步使能PWM输出，第6步完成数据采集后封锁PWM输出。
• 数据采集与处理：按照算法文档中“第4步：累加直流母线电压512次、U相电流512次”“第6步：累加U相电流1024次、V相电流1024次、直流母线电压512次”的要求，代码会通过定时器中断或循环计数，实现多次数据采集与累加。例如，在第4步对应的代码段中，会设置一个循环变量，循环512次读取直流母线电压传感器和U相电流传感器的数值，并分别累加到TotalVoltL（低电流状态下电压累加值）和TotalIL（低电流状态下电流累加值）中，通过多次累加的方式减小AD采样噪声干扰，提高数据精度，这与算法文档中“该变频器AD采集噪声干扰较小，采集精度较高”的试验结果要求相匹配。
• 定子电阻计算：代码会根据算法文档中给出的占空比公式（D1=(ComperL - RSPRD/2)/(RSPRD/2)、D2=(Comper - RSPRD/2)/(RSPRD/2)）和定子电阻计算公式（Rs=(TotalVolt×D2 - TotalVoltL×D1)/(TotalI - TotalIL)×1/2×1000），将采集到的电压、电流累加值及计算得到的占空比代入公式，完成定子电阻的计算。在代码中，会先定义RS_PRD为7500（与TBPRD一致），再通过变量赋值计算D1和D2，最后调用数学计算函数完成Rs的求解，并将结果存储到电机参数结构体中，确保计算过程与算法文档完全一致。

2.3 转子电阻与漏感辨识模块

此模块依据算法文档“2.2 转子电阻和漏感辨识”的原理与步骤，实现转子电阻和漏感的同步辨识，核心功能包括硬件配置、电流控制、数据采集与参数计算。

• 硬件初始化与配置：代码会按照算法文档中“TBPRD=12000，计数时钟5MHz，开关频率416.7Hz，停止计数，设置死区为0，CMPA=200”的参数要求，配置EPWM模块。例如，在代码中会通过寄存器设置EPWM1的TBCTR（时间基准计数器）在等于TBPRD最大值时触发中断，且上管、下管均关闭；EPWM2的TBCTR递增至CMPA值时触发中断，上管关闭、下管开通；EPWM3的上管关闭、下管开通，与算法文档中图4“转子电阻和漏感辨识等效原理图”的电路连接方式一致，为突加直流电压激励做好硬件准备。
• 电流闭环控制：代码会通过逐步调整PWM比较值（PwmCompareValue）来控制电流大小，满足算法文档中“若电流太大则减小PwmCompareValue重新来过；若电流大于额定电流则进入第3步；若电流太小则增大PwmCompareValue重新来过”的要求。例如，在代码中会设置一个循环，每次循环增加或减小PwmCompareValue，并读取U相电流值与额定电流进行比较，直到电流达到额定电流范围，确保后续数据采集在合理的电流条件下进行。

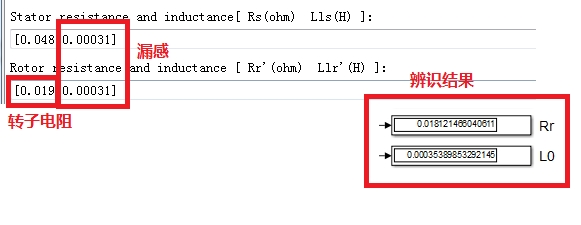

• 数据采集与参数计算：根据算法文档中“每次辨识发送7个电压脉冲，采集U相电流14个数据；连续6次辨识，每次辨识间隔40ms；完成6次辨识后，去除最大值和最小值后取平均值”的要求，代码会通过定时器控制脉冲发送与数据采集的时间间隔，在发送7个电压脉冲的过程中，通过AD采样接口采集14个U相电流数据并存储到数组中。连续完成6次辨识后，代码会对6组电流数据进行排序，去除最大值和最小值，再计算剩余4组数据的平均值，减小随机误差。最后，代码会将平均后的电流数据代入算法文档中给出的联立方程（电压为Udc时：2/3Udc=Iu×(Rs+Rr)+2Lσ×diu/dt；电压为0时：0=Iu×(Rs+Rr)+2Lσ×diu/dt），通过求解线性方程组的方式计算出转子电阻（Rr）和漏感（Lσ），并将结果更新到电机参数结构体中，确保计算逻辑与算法文档完全一致。

2.4 互感与空载电流辨识模块

该模块基于算法文档“2.3 互感辨识”的原理与步骤，实现互感和空载电流的辨识，核心功能包括电机启动控制、频率监测、数据采集与参数计算。

• 电机空载启动与控制：代码会按照算法文档中“在异步电机定子三相绕组施加基频为f的SVPWM波，使异步电机空载运行”的要求，调用SVPWM（空间矢量脉宽调制）模块，生成基频为电机额定频率的SVPWM波并施加到定子三相绕组。同时，代码会通过速度传感器或编码器监测电机转速，确保电机处于空载运行状态，且转速接近同步转速（转差频率接近于0），为转子侧绕组等效开路创造条件，与算法文档中图6“互感辨识原理图”的电路等效状态一致。
• 频率与速度监测：根据算法文档中“目标频率为电机额定频率的80%”“等到实际输出频率达到电机额定频率的80%”的要求，代码会实时读取变频器的输出频率，并与设定的目标频率（如额定频率50Hz时，目标频率为40Hz）进行比较。若实际频率达到目标频率，且电机转速稳定（速度波动在允许范围内），则进入数据采集阶段；若速度低于设定值，则触发异常退出，封锁PWM输出并重新启动辨识流程，确保辨识在稳定的频率和转速条件下进行。
• 数据采集与参数计算：代码会按照算法文档中“延时240ms后计算互感值；连续120次辨识取平均值”的要求，在电机转速和频率稳定后，延时240ms等待电路状态稳定，然后通过AD采样接口采集定子电压基波幅值（Um）、电流基波幅值（Im）及二者的相位差（θ）。连续完成120次采集后，代码会计算这些数据的平均值，减小测量误差。随后，代码会将平均后的Um、Im、θ及基频f代入算法文档中给出的互感计算公式（Lm=(Um×Im×sinθ)/(Im²×2πf) - Lσ），计算出互感（Lm）。同时，代码会在电机空载运行过程中，持续采集空载电流数据，计算其平均值作为空载电流（I₀），并将Lm和I₀的值存储到电机参数结构体中，完成整个互感与空载电流的辨识过程，计算逻辑与算法文档完全匹配。

三、代码功能的工程化特点与优势

3.1 严格遵循算法文档，确保功能一致性

代码的每一个功能模块、每一个计算步骤、每一个硬件参数配置，都能在算法文档中找到对应的依据。从定子电阻辨识的PWM开关频率设置（4kHz），到转子电阻与漏感辨识的脉冲发送数量（7个），再到互感辨识的目标频率（额定频率的80%），代码均严格按照算法文档的要求实现，确保了软件功能与算法理论的高度一致，为参数辨识的精度和稳定性提供了基础。

3.2 补充工程化细节，提升系统可靠性

算法文档主要阐述辨识原理与步骤，而代码在此基础上补充了大量工程化细节。例如，在数据采集过程中，代码通过多次累加（如512次、1024次）和平均值计算，减小了AD采样的噪声干扰；在异常处理方面，代码增加了电流过流保护、频率异常保护等逻辑，避免了硬件损坏；在流程控制方面，代码通过状态机（IdentMainStep、IdentSubStep）实现了各模块的有序切换，确保了辨识流程的连贯性和稳定性。这些工程化细节的补充，使代码从“理论算法”转化为“可落地的工程方案”，提升了整个辨识系统的可靠性和实用性。

3.3 模块化设计，便于维护与扩展

代码采用模块化设计，将定子电阻、转子电阻与漏感、互感与空载电流的辨识功能分别封装为独立模块，各模块之间通过参数结构体进行数据交互，降低了模块间的耦合度。这种设计不仅便于代码的维护（如修改定子电阻的计算逻辑时，只需调整定子电阻辨识模块，无需影响其他模块），还为后续功能扩展提供了便利（如新增其他电机参数的辨识功能时，可新增一个独立模块，通过主控制模块调度即可）。

四、总结

本文所分析的代码，是《三相异步电机参数辨识算法.pdf》的工程化实现载体。代码通过参数辨识主控制模块、定子电阻辨识模块、转子电阻与漏感辨识模块、互感与空载电流辨识模块的协同工作，完整实现了算法文档中三步参数辨识的所有功能。代码严格遵循算法文档的原理、步骤与参数要求，同时补充了工程化的噪声抑制、异常处理、流程控制等细节，具备功能一致性高、可靠性强、维护扩展便利等特点。该代码可直接集成到通用变频器中，实现三相异步电机参数的自动辨识，为电机的精准控制（如矢量控制、变频控制）提供准确的参数支持，具有较高的工程应用价值。

三相感应异步电机的参数辨识，大厂成熟的C代码，附赠仿真模型： 1. 第一步，辨识定子电阻； 2. 第二步，辨识转子电阻和漏感； 3. 第三步，辨识互感并计算空载电流。 大厂成熟的代码，可以直接移植，本人已经成功移植到DSP28335芯片工程中，有详细的算法原理讲解。 仿真模型采用S-Function即S函数调用C代码直接进行仿真，更贴近于硬件仿真。
