在工程和科研领域，多软件联合仿真正逐渐成为解决复杂问题的关键手段。今天咱们就来聊聊Comsol、Matlab以及Solidworks三软件联合进行参数化建模、全自动建模迭代分析并实现多目标优化的奇妙之旅。

Comsol、Matlab和Solidworks联合的魅力

参数化建模

Solidworks以其强大的实体建模功能闻名，通过参数化建模，我们可以轻松地定义模型的尺寸和几何关系。例如，创建一个简单的立方体，只需要定义长、宽、高三个参数。

Dim swApp As SldWorks.SldWorks
Dim Part As SldWorks.ModelDoc2
Set swApp = Application.SldWorks
Set Part = swApp.NewPart
Dim length As Double, width As Double, height As Double
length = 10
width = 5
height = 3
Part.FeatureManager.InsertPrimitive3 swBodyTypeCube, length, width, height

这里通过VBA宏代码，定义了立方体的尺寸参数，实现了参数化建模。这样当我们需要修改立方体大小时，只需要调整这几个参数即可。

Matlab在参数化建模方面也有独特的优势，它可以通过编程生成复杂的数学模型。比如生成一个正弦曲线的参数化模型：

x = 0:0.01:2*pi;
y = sin(x);
plot(x,y);

这段简单的Matlab代码，通过定义自变量x和因变量y的关系，生成了正弦曲线，而且我们可以很方便地调整曲线的周期、幅度等参数。

联合仿真 comsol matlab联合仿真 参数化建模 全自动建模迭代分析 实现多目标优化 帕累托前沿 代码模型与仿真

Comsol同样支持参数化建模，在其建模模块中，可以对几何尺寸、材料属性等进行参数定义。比如在一个热传导模型中，定义材料的导热系数为参数k，这样就可以方便地研究不同导热系数对模型结果的影响。

全自动建模迭代分析

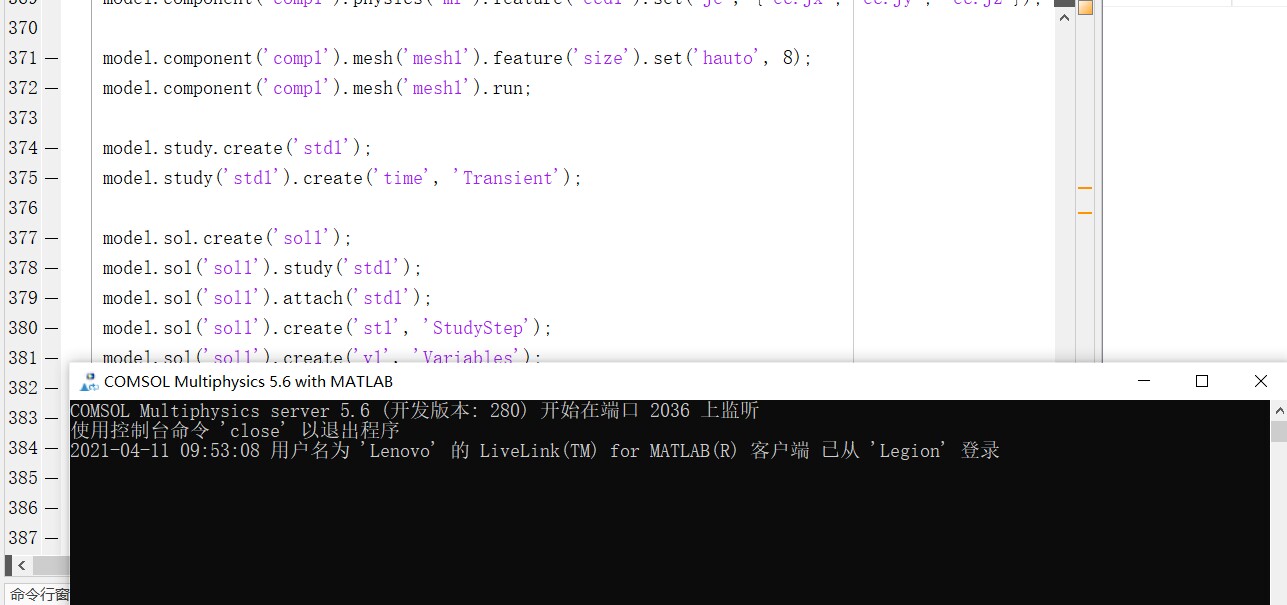

Matlab在这里就像是一个指挥家，它可以通过编写脚本实现对其他软件的自动化控制。以Matlab与Comsol联合为例，我们可以利用Comsol的LiveLink for Matlab接口。

% 启动Comsol Server
comsol = actxserver('Comsol.ComsolServer');
% 启动一个新的Comsol模型
model = comsol.Model;
% 定义参数
model.param.set('L', '0.1[m]');
model.param.set('T1', '100[K]');
model.param.set('T2', '200[K]');
% 选择物理场和几何
model.geom(1).create('Rectangle', 'Rectangle1');
model.geom(1).set('size', {'L', 'L'});
model.physics('ht').select('Rectangle1');
% 求解模型
model.study(1).run;
% 获取结果
result = model.result('comp1').eval('T');

这段代码启动了Comsol Server，在Comsol中创建了一个新模型，定义了参数，建立了几何结构，选择物理场并求解，最后获取结果。通过循环等结构，我们可以实现迭代分析，改变参数值，观察模型结果的变化，自动完成多次建模和分析过程。

如果再加入Solidworks，同样可以通过Matlab控制Solidworks进行模型更新。例如，我们可以在Matlab中修改Solidworks模型的参数，然后重新生成模型，再将新模型导入到Comsol进行分析。这就实现了全自动的从几何模型修改到物理场分析的迭代过程。

实现多目标优化 - 帕累托前沿

在多目标优化问题中，我们往往需要在多个相互冲突的目标之间寻找平衡。Matlab的全局优化工具箱为我们提供了强大的工具来计算帕累托前沿。

% 定义目标函数
fun = @(x) [-x(1)^2; -(x(2)-2)^2];
% 定义约束条件
nonlcon = @(x) [];
% 定义变量范围
lb = [0; 0];
ub = [2; 2];
% 计算帕累托前沿
paretoFront = gamultiobj(fun, 2, [], [], nonlcon, lb, ub);
% 绘制帕累托前沿
figure;
pareto(paretoFront(:,1), paretoFront(:,2));

在这个例子中，定义了两个目标函数，通过gamultiobj函数计算出帕累托前沿，然后绘制出来。结合Comsol和Solidworks联合仿真的结果作为目标函数的输入，我们就可以针对不同的工程目标，如结构强度、重量、成本等，找到最优的设计方案，这些方案就构成了帕累托前沿。

通过Comsol、Matlab和Solidworks的联合，我们在参数化建模、全自动建模迭代分析以及多目标优化方面拥有了更强大的能力，能够高效地解决复杂的工程和科研问题，为创新设计和研究提供了有力的支持。大家不妨动手试试，开启属于你的多软件联合仿真之旅。
