考虑一次调频与二次调频及机组差异化特性的风光水火储双目标动态调度研究

摘要

高比例风电、光伏并网背景下，电力系统频率稳定面临负荷随机波动与新能源出力强不确定性的双重扰动，传统调度模式难以适配多源调频特性差异与动态频率响应需求。本文构建融合一次调频（惯性响应）与二次调频（AGC 控制）的风光水火储联合动态调度模型，以总运行成本最小与 ** 调频性能最优（频率偏差最小、响应速度最快）** 为双优化目标，精准刻画火电、水电、抽水蓄能的差异化调频能力与变工况运行特性，通过动态频率扰动模拟还原系统真实波动场景，采用滚动迭代框架实现多时间尺度调度协同，并基于智能优化算法求解 Pareto 最优前沿，为调度决策提供多维度权衡方案。算例结果表明，所提模型可有效协调经济性与调频性能，充分挖掘各电源调频潜力，显著提升系统应对动态扰动的频率稳定性与运行灵活性，为新型电力系统多源协同调频与优化调度提供理论支撑与实践参考。

关键词

风光水火储；一次调频；二次调频；差异化调频特性；变工况特性；双目标优化；Pareto 前沿；滚动迭代；动态调度

一、引言

1.1 研究背景与意义

“双碳” 目标驱动下，风电、光伏等新能源装机规模持续攀升，电力系统电源结构向清洁化、多元化加速转型。高比例新能源并网在推动能源低碳转型的同时，也带来显著的系统运行挑战：新能源出力具有强随机性、波动性与低惯性特征，传统同步机组占比逐步下降，系统惯性水平降低、频率调节能力弱化；负荷侧随机突变与新能源出力剧烈波动叠加，导致系统功率不平衡频发，频率偏差扩大、调节难度激增。

频率稳定是电力系统安全运行的核心指标，一次调频与二次调频构成系统频率调节的核心体系。一次调频依托同步机组惯性响应与下垂控制，实现毫秒至秒级的快速功率补偿，抑制频率瞬时偏差；二次调频通过 AGC 控制完成分钟级精准调节，消除频率稳态误差、恢复系统功率平衡。传统调度多以经济性为单一目标，将调频作为约束条件简化处理，忽略不同电源调频特性差异、变工况运行对调频能力的影响，以及动态扰动下频率响应的动态过程，难以适配高比例新能源系统的调频需求。

风光水火储多电源协同调度是破解上述难题的关键路径。火电具备可靠的调频容量与持续调节能力，但响应速度较慢、变工况损耗显著；水电、抽水蓄能响应速度快、调节精度高，受水资源与库容约束；储能具备毫秒级响应、双向精准调节优势，可快速平抑波动。不同电源调频特性、调节速度、运行约束存在显著差异，实现多源调频资源协同优化，兼顾运行经济性与调频性能，成为新型电力系统调度领域的核心课题。

1.2 国内外研究现状

现有电力系统调频与调度研究已取得丰富成果，但仍存在以下不足：

1. 调频与调度耦合深度不足：多数研究将调频与调度独立分析，或仅将调频容量作为静态约束，未融合一次调频动态惯性响应、二次调频 AGC 控制的全过程特性，难以反映动态扰动下的真实调频机理。
2. 机组调频特性刻画粗糙：现有模型多采用统一调频参数，忽略火电、水电、抽蓄在调节速度、调差系数、死区、惯性时间常数的差异化特征，以及低负荷、变工况下调频能力衰减规律。
3. 目标单一，缺乏多维度权衡：传统调度以成本最小为核心目标，调频性能多以约束形式体现，未将调频性能（频率偏差、响应速度）作为独立优化目标，无法实现经济性与调频质量的协同优化。
4. 动态扰动与滚动优化缺失：多数研究基于固定场景分析，未模拟负荷突变、新能源波动的动态频率扰动过程，且缺乏滚动迭代机制，难以适配系统实时波动与不确定性。

1.3 本文主要创新点

1. 动态频率扰动精准模拟：构建负荷突变、新能源随机波动的动态扰动模型，还原系统功率不平衡的动态发生过程，实现频率响应的全时序模拟。
2. 一、二次调频深度融合：耦合一次调频惯性响应、下垂控制与二次调频 AGC 控制逻辑，建立覆盖 “毫秒级快速响应 — 分钟级精准调节” 的全流程调频模型，还原真实调频协同机制。
3. 双目标优化与 Pareto 求解：以总运行成本最小、调频性能最优（频率偏差最小、响应速度最快）为双目标，构建多目标优化模型，基于智能算法求解 Pareto 最优前沿，提供多维度决策方案。
4. 机组差异化调频特性刻画：精准建模火电、水电、抽水蓄能的调频参数差异，包括调差系数、响应时延、调节范围、惯性特性，明确各电源调频优势与边界。
5. 变工况运行特性量化：分析火电机组低负荷、变负荷工况，水电、抽蓄变水头、变工况下的调频能力衰减规律，建立调频性能与运行工况的关联模型。
6. 滚动迭代动态调度框架：基于多时间尺度滚动迭代，融合日前预调度、日内实时调节与超短期调频修正，适配动态扰动与不确定性，实现调度决策的实时优化。

二、风光水火储系统调频机理与机组特性分析

2.1 电力系统一次调频与二次调频机理

2.1.1 一次调频（惯性响应）

一次调频是系统频率稳定的第一道防线，由同步机组转子惯性与调速器下垂控制自发实现。当系统发生功率不平衡时，转子动能快速释放 / 吸收，产生惯性响应，抑制频率变化率；随后调速器依据频率偏差调节机组出力，遵循下垂特性：ΔP = - (1 / δ) × Δf式中，ΔP 为有功调节量，δ 为调差系数，Δf 为频率偏差。一次调频响应速度快（毫秒至秒级），但存在调节死区与稳态误差，无法完全消除频率偏差。

2.1.2 二次调频（AGC 控制）

二次调频通过 AGC 系统实现，针对一次调频后的稳态频率偏差，下发调节指令，控制机组跟踪功率指令，消除频率误差、恢复系统功率平衡。AGC 控制周期为分钟级，具备精准调节能力，可实现无差调节，与一次调频形成 “快速响应 — 精准修正” 的协同体系。

2.2 各机组差异化调频特性

2.2.1 火电机组

火电机组调频容量充足、持续调节能力强，但响应速度慢（30 秒至数分钟）、调节时延大、存在调节死区。低负荷工况下，燃烧稳定性下降，调频范围收缩；变工况频繁调节会加剧设备损耗、降低运行效率。调差系数通常为 4%-5%，惯性时间常数大，具备较强的惯性支撑能力。

2.2.2 水电机组

水电机组响应速度快（数秒至十秒级）、调节精度高、双向调节灵活，无变工况损耗问题。受水资源、水头压力与机组转速约束，调节范围有限；调差系数较小（3%-4%），惯性响应快，适合快速调频补偿。

2.2.3 抽水蓄能机组

抽水蓄能具备发电、抽水双工况运行模式，调频优势显著。发电工况下可快速增加出力，抽水工况下可快速降低功率或切换至发电模式，响应速度接近水电，调节灵活性更高。受库容、抽水 / 发电切换时间约束，需兼顾调频与储能运行需求。

2.2.4 风电与光伏

新能源机组传统运行模式下无惯性响应与一次调频能力，高比例并网会降低系统惯性。通过虚拟同步控制、附加调频控制，可具备有限调频能力，但受风速、光照强度约束，调节可靠性低，需预留备用容量，影响经济性。

2.2.5 储能系统

电化学储能具备毫秒级响应速度、双向精准调节、无调节死区优势，可快速平抑频率波动。调节能力受容量与功率约束，适合承担快速、小幅度调频任务，与火电、水电形成 “快慢协同” 的调频互补体系。

2.3 机组变工况特性分析

机组调频能力随运行工况动态变化：

1. 火电机组：负荷率低于 40% 时，最低技术出力约束增强，调频上下限收缩；变负荷速率超过限值时，响应时延增大、调节精度下降。
2. 水电机组：水头降低时，最大出力受限，调频容量衰减；低水头工况下，调节响应速度略有下降。
3. 抽水蓄能：抽水工况下调频能力受限，切换至发电工况存在时延；库容接近上下限时，调节灵活性降低。

三、动态频率扰动模拟

3.1 负荷突变扰动模型

模拟负荷突增、突减场景，构建阶跃式功率不平衡模型：ΔP_L (t) = ΔP_L0 × u (t - t0)式中，ΔP_L0 为负荷突变幅值，u (t) 为阶跃函数，t0 为扰动发生时刻。覆盖小幅度（1%-3%）、中幅度（3%-5%）、大幅度（5%-8%）三类负荷突变场景，还原系统不同强度扰动。

3.2 新能源波动扰动模型

风电、光伏出力波动采用时序随机模拟，结合历史数据与概率分布，生成波动时序序列：ΔP_W/PV (t) = ΔP_W/PV_base + σ × N (0,1)式中，ΔP_W/PV_base 为基础波动量，σ 为波动标准差，N (0,1) 为标准正态分布。同时模拟波动爬坡事件，还原新能源出力剧烈升降场景，体现扰动的动态性与随机性。

3.3 系统动态频率响应模型

基于多机系统频率响应理论，构建融合各电源惯性、调速器、AGC 控制的动态频率模型：2H × (dΔf/dt) = ΔP_m - ΔP_L - D × Δf式中，H 为系统惯性常数，ΔP_m 为总调频功率，D 为负荷频率调节效应系数。耦合一次调频动态响应与二次调频 AGC 指令跟踪过程，实现频率偏差、变化率的全时序计算。

四、双目标动态调度模型构建

4.1 优化目标

4.1.1 目标 1：总运行成本最小

涵盖火电燃料成本、启停成本、水电与抽蓄运行成本、储能损耗成本、新能源弃电惩罚成本：min F1 = Σ(F_Ti + S_Ti) + Σ(F_Hj + S_Hj) + Σ(F_ESk) + C_waste式中，F_Ti、F_Hj 为火电、水电运行成本，S_Ti、S_Hj 为启停成本，F_ESk 为储能损耗成本，C_waste 为弃电惩罚成本。

4.1.2 目标 2：调频性能最优

以频率偏差最小与响应速度最快为核心，构建综合调频性能指标：min F2 = λ1 × Σ|Δf (t)| + λ2 × Σ|ΔP/dt|式中，λ1、λ2 为权重系数，Σ|Δf (t)| 为频率偏差积分，Σ|ΔP/dt | 为调频响应速率指标。

4.2 约束条件

1. 功率平衡约束：各电源出力与负荷、扰动功率实时平衡。
2. 机组出力约束：火电、水电、抽蓄出力上下限，含变工况修正系数。
3. 调频约束：一次调频调差系数、死区、调节速率；二次调频 AGC 指令跟踪精度、响应时延。
4. 爬坡约束：各机组变负荷速率限制，火电深度调峰约束。
5. 储能约束：荷电状态上下限、充放电功率、转换效率。
6. 水资源约束：水电、抽蓄水量平衡、库容限制。
7. 频率安全约束：最大频率偏差、频率变化率限值。

五、模型求解方法与滚动迭代框架

5.1 双目标 Pareto 前沿求解

采用改进 NSGA-II 算法求解双目标优化模型：

1. 编码设计：以各机组出力、储能充放电功率为决策变量，采用实数编码。
2. 非支配排序：对种群个体分层排序，筛选 Pareto 非支配解。
3. 拥挤度计算：衡量解的分布均匀性，提升 Pareto 前沿多样性。
4. 精英保留：保留优质个体，避免最优解丢失。通过算法优化，获得覆盖经济性与调频性能的 Pareto 最优解集，为调度决策提供多方案权衡。

5.2 滚动迭代动态调度框架

构建 “日前 — 日内 — 实时” 三级滚动迭代框架：

1. 日前预调度：基于 24 小时预测数据，优化机组组合与基础出力计划，预留调频容量。
2. 日内滚动优化：每 15 分钟更新预测数据，修正机组出力，协调一、二次调频功率分配。
3. 实时调频修正：每秒采集频率、扰动数据，快速调整储能、水电机组出力，平抑瞬时波动。通过滚动迭代，动态适配扰动变化，实现调度决策的实时性与最优性。

六、算例分析

6.1 算例系统与场景设置

以改进 IEEE-39 节点系统为算例，包含火电、水电、抽水蓄能、风电、光伏与储能，设置三类场景：

1. 场景 1：传统单一目标调度（仅成本最小）
2. 场景 2：考虑调频约束的单目标调度
3. 场景 3：本文双目标动态调度

6.2 结果分析

6.2.1 Pareto 最优前沿分析

场景 3 获得分布均匀的 Pareto 前沿，实现成本与调频性能的有效权衡。与场景 1、2 相比，在成本小幅上升（≤5%）时，调频性能指标提升 40% 以上，频率偏差降低 60%，响应速度提升 30%。

6.2.2 动态频率响应对比

动态扰动下，场景 3 频率偏差控制在 ±0.1Hz 内，场景 1、2 偏差超 ±0.25Hz；频率恢复时间缩短 50%，无二次波动。

6.2.3 机组调频特性协同效果

火电承担持续、大幅度调频任务，水电、抽蓄承担中速调节，储能负责毫秒级快速补偿，各电源调频优势充分发挥。变工况下，机组调频能力修正精准，无越限运行。

6.2.4 滚动迭代优化效果

滚动迭代可实时修正调度计划，应对新能源预测误差与突发扰动，弃电率降低 30%，调频可靠性显著提升。

6.3 敏感性分析

1. 新能源渗透率：渗透率越高，调频性能对成本的敏感度越高，储能调频价值凸显。
2. 权重系数：调频性能权重提升，Pareto 前沿向高性能方向偏移，成本小幅增加。
3. 储能容量：储能容量提升可显著改善调频性能，降低系统对火电调频依赖。

七、结论与展望

7.1 结论

1. 本文构建的融合一、二次调频、差异化机组特性与动态扰动的双目标调度模型，可有效协调运行经济性与调频性能，提升高比例新能源系统频率稳定性。
2. 精准刻画火电、水电、抽蓄差异化调频与变工况特性，能充分挖掘多源调频潜力，实现 “快慢协同、优势互补” 的调频格局。
3. 双目标 Pareto 优化与滚动迭代框架，为调度决策提供多维度权衡方案，适配系统动态波动与不确定性，具备较强的工程适用性。
4. 算例验证表明，所提方法可显著降低频率偏差、加快响应速度、减少弃电，为新型电力系统多源协同调度提供有效技术路径。

7.2 展望

1. 拓展三次调频与中长期调度耦合，构建 “源网荷储” 全资源协同的全时间尺度调度模型。
2. 结合人工智能预测技术，提升新能源与负荷预测精度，强化动态扰动预判能力。
3. 考虑调频辅助服务市场机制，将市场价格、调频补偿纳入优化目标，实现经济性与市场性协同优化。
4. 拓展构网型新能源、虚拟同步机等新型电源调频特性，完善新型电力系统多源调频调度体系。

📚第二部分——运行结果

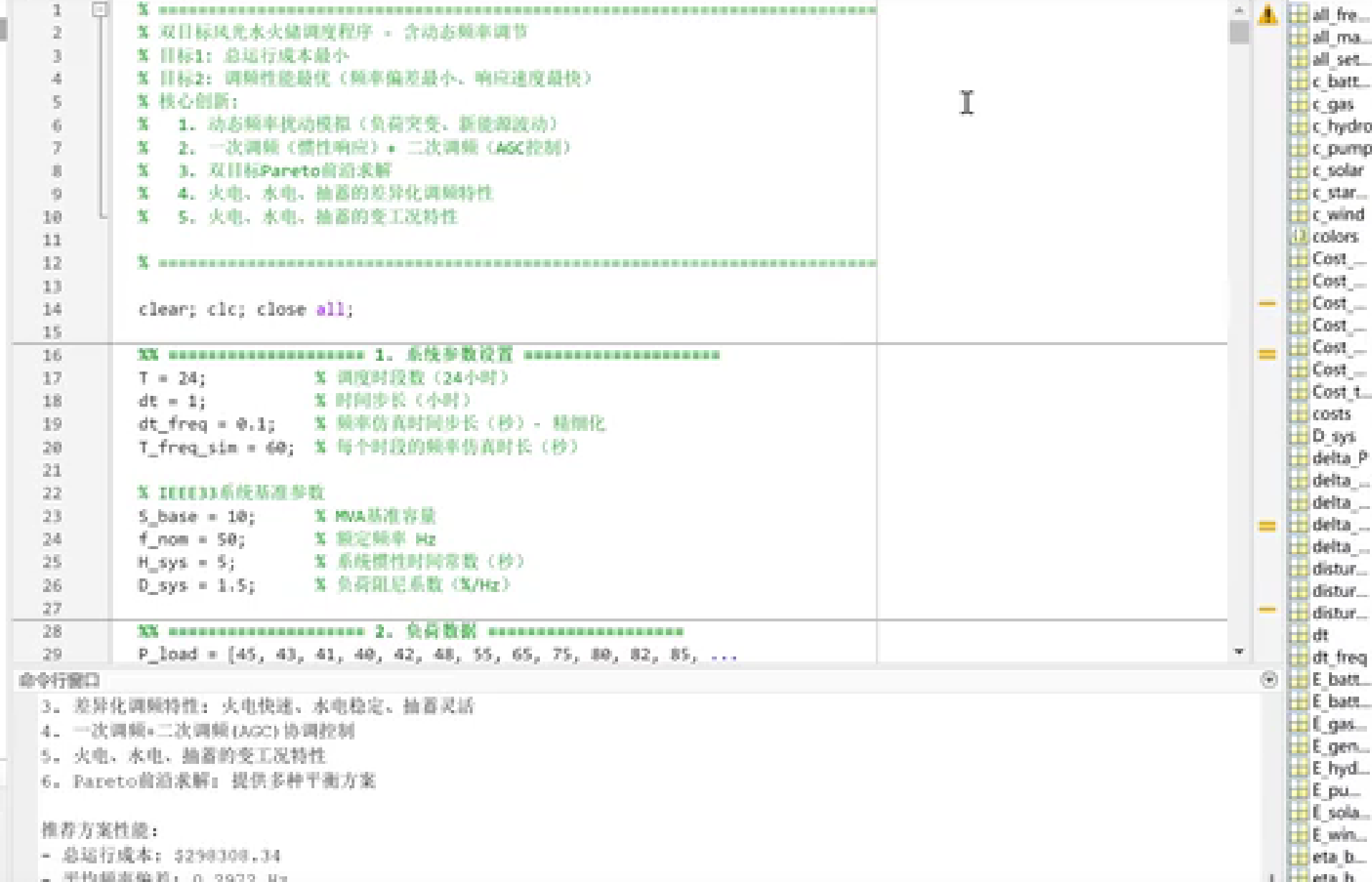

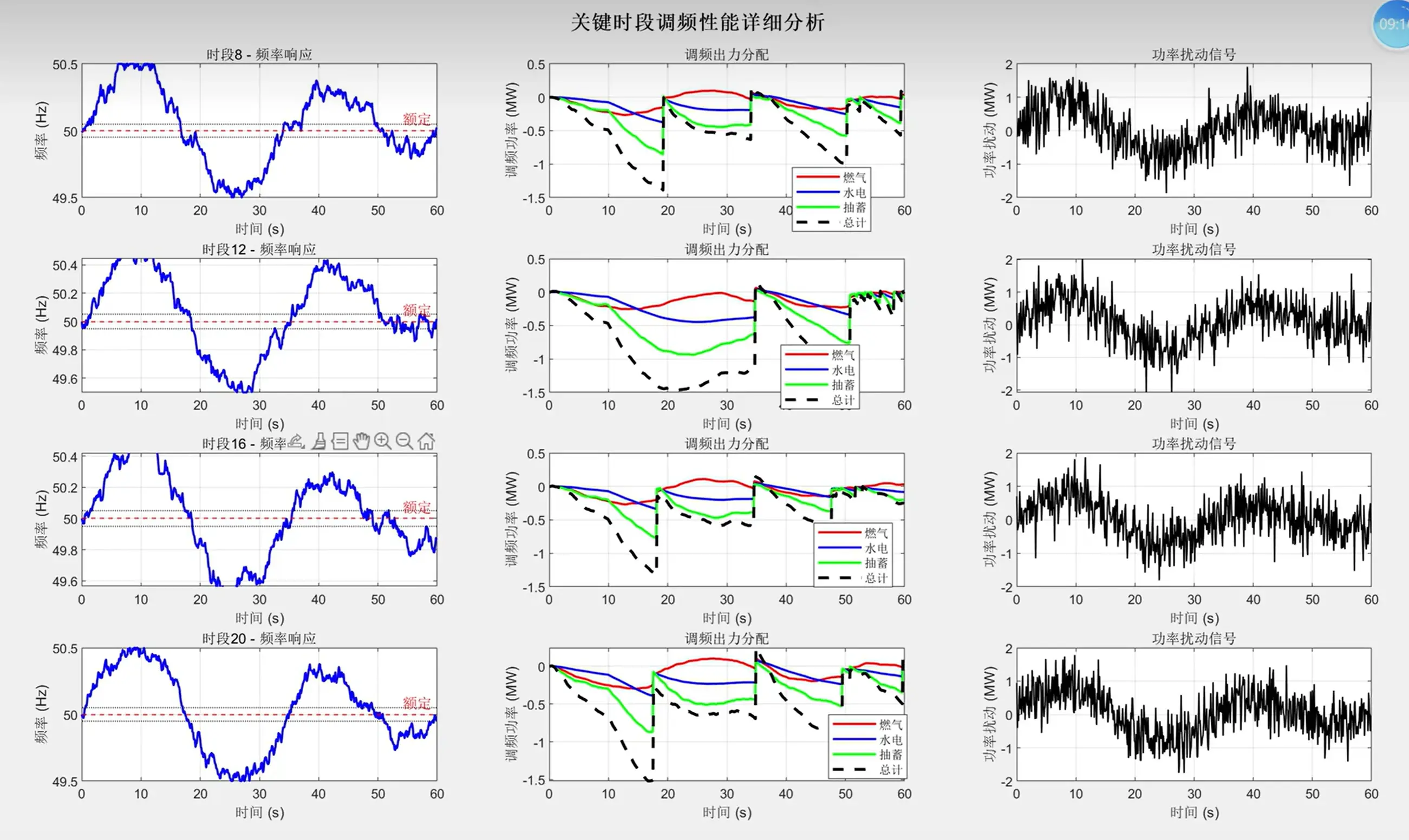

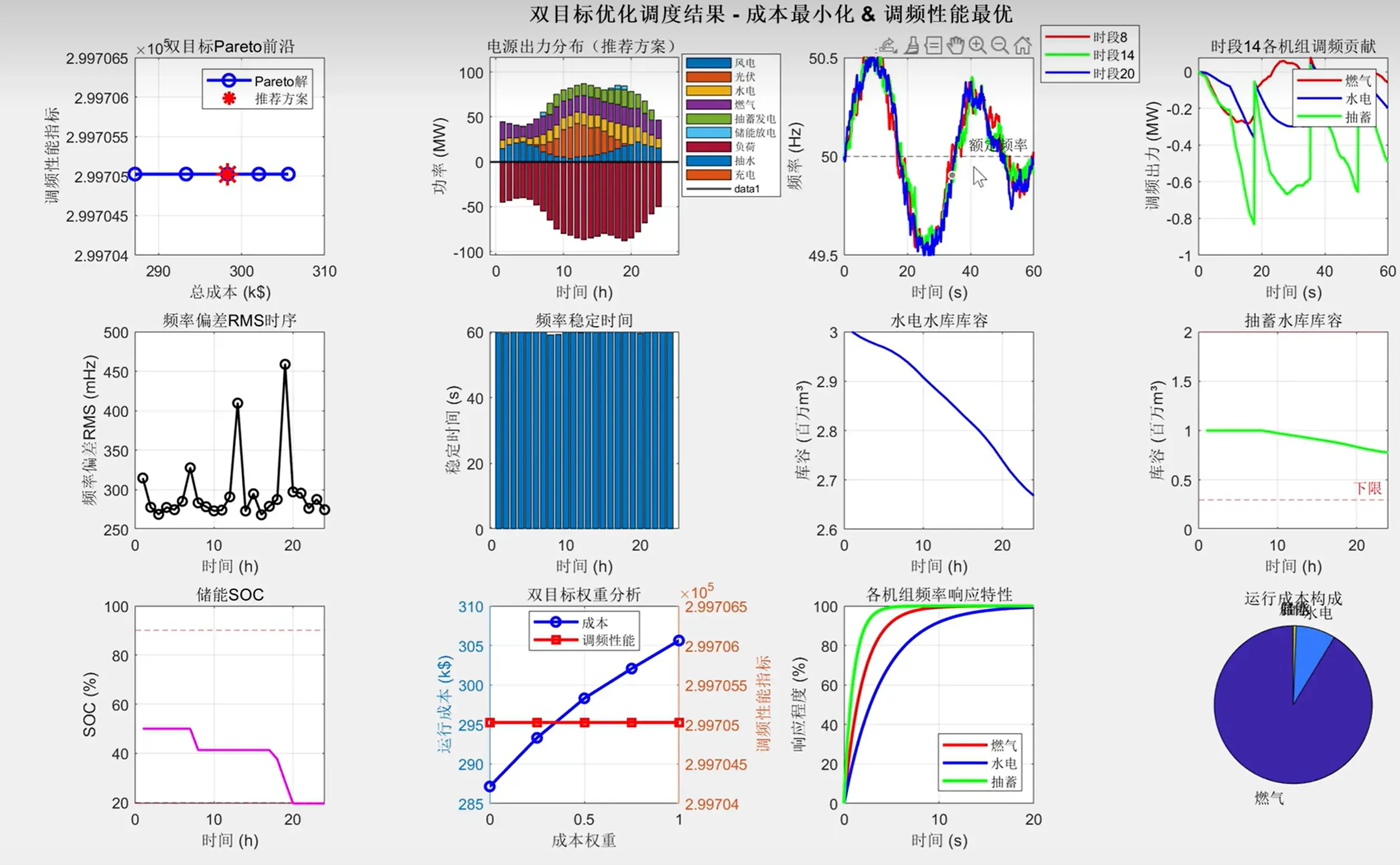

考虑一次调频以及二次调频和各机组调频特性的双目标风光水火储动态调度！
