Texture1D（一维纹理）

在 OpenSceneGraph（OSG）三维渲染开发中，纹理映射是提升模型视觉效果的核心手段。相较于常用的二维纹理（Texture2D），Texture1D（一维纹理） 凭借轻量化、高效计算的特性，成为高度渐变、颜色映射、体积渲染、流线可视化等场景的首选方案。

本文将深度解析 OSG 中 Texture1D 的核心原理、类继承关系，并提供可直接编译运行的完整实战代码，带你从零掌握一维纹理的开发与应用。

Texture1D 核心原理

1. 什么是一维纹理？

一维纹理（Texture1D）是仅沿单一坐标轴（S轴）采样的纹理，本质是一个高度为1、深度为1的二维图像，只有宽度维度有效。

它摒弃了二维纹理的平面采样逻辑，专注于单轴的颜色/数据映射，相比 2D 纹理更节省显存，计算效率更高，适合处理线性渐变、程序化颜色赋值等需求。

2. Texture1D 典型应用场景

• 模型沿坐标轴的高度/深度渐变染色（如地形海拔着色、机械零件分层渲染）
• 科学可视化中的温度、压力、速度等标量数据映射
• 轻量化程序化纹理生成、粒子系统颜色控制
• 体积渲染、流体仿真的核心纹理载体

3. OSG 中 Texture1D 工作流程

1. 创建 Image 对象，分配一维纹理内存（高度=1）并填充颜色数据
2. 初始化 Texture1D 对象，绑定纹理图像、设置环绕/过滤模式
3. 配置 TexGen 自动生成纹理坐标（指定纹理映射方向）
4. 通过 StateSet 管理渲染状态，将一维纹理应用到 3D 模型

OSG Texture1D 核心类继承关系

OSG 采用面向对象的继承架构，Texture1D 及相关依赖类的层级关系清晰，理解继承关系是掌握纹理开发的关键（基于 OSG 3.6.5 稳定版本）：

osg::Object （所有OSG对象的基类）
├── osg::StateAttribute （渲染状态属性基类）
│   ├── osg::Texture （纹理基类，封装通用纹理逻辑）
│   │   └── osg::Texture1D （一维纹理类，核心实现类）
│   └── osg::TexGen （纹理坐标生成器，自动生成S轴坐标）
├── osg::Image （纹理数据载体，存储一维像素数据）
├── osg::StateSet （渲染状态容器，管理纹理、材质等状态）
└── osg::Node （场景节点基类）
    └── osg::Group （组节点，管理3D模型与场景）

核心类作用说明

1. osg::Texture1D：一维纹理的核心实现类，继承自 osg::Texture，封装了 1D 纹理的创建、绑定、参数配置等所有底层逻辑。
2. osg::Image：一维纹理的数据载体，必须分配为「宽度任意、高度=1、深度=1」的格式。
3. osg::TexGen：自动纹理坐标生成器，无需手动为模型顶点赋值纹理坐标，直接按坐标轴生成映射关系。
4. osg::StateSet：渲染状态管理器，所有纹理、材质、着色器都需要通过它绑定到模型上。

OSG Texture1D 完整实战代码

本代码实现为 3D 模型添加自定义一维纹理，包含纹理创建、坐标生成、状态绑定、场景渲染全流程，可直接编译运行。

完整代码（main.cpp）

#include <osgDB/ReadFile>
#include <osgDB/WriteFile>
#include <osgUtil/Optimizer>
#include <osg/Texture1D>
#include <osg/TexGen>
#include <osg/StateSet>
#include <osg/Image>
#include <osg/Group>
#include <osgViewer/Viewer>
#include <iostream>

// 核心函数：创建并配置一维纹理渲染状态
osg::ref_ptr<osg::StateSet> createTexture1DState()
{
    // 1. 创建一维纹理图像载体（高度必须为1，符合1D纹理规范）
    osg::ref_ptr<osg::Image> image = new osg::Image;
    // 分配内存：宽度1024，高度1，深度1，RGBA四通道浮点型数据
    image->allocateImage(1024, 1, 1, GL_RGBA, GL_FLOAT);
    // 设置纹理内部格式，保证兼容性
    image->setInternalTextureFormat(GL_RGBA);

    // 2. 填充一维纹理颜色数据（可自定义渐变/固定颜色）
    osg::Vec4* dataPtr = (osg::Vec4*)image->data();
    for (int i = 0; i < 1024; ++i)
    {
        // 示例：红蓝渐变纹理（沿S轴从红色过渡到蓝色）
        float t = i / 1024.0f;
        *dataPtr++ = osg::Vec4(t, 0.0f, 1.0f - t, 1.0f);
    }

    // 3. 创建一维纹理对象
    osg::ref_ptr<osg::Texture1D> texture = new osg::Texture1D;
    // 纹理环绕模式：S轴镜像重复（解决纹理坐标越界）
    texture->setWrap(osg::Texture1D::WRAP_S, osg::Texture1D::MIRROR);
    // 纹理过滤模式：线性插值，保证渲染平滑无锯齿
    texture->setFilter(osg::Texture1D::MIN_FILTER, osg::Texture1D::LINEAR);
    texture->setFilter(osg::Texture1D::MAG_FILTER, osg::Texture1D::LINEAR);
    // 将图像数据绑定到一维纹理
    texture->setImage(image.get());

    // 4. 配置自动纹理坐标生成器（沿Z轴生成纹理坐标）
    osg::ref_ptr<osg::TexGen> texgen = new osg::TexGen;
    // 生成模式：基于物体局部坐标生成（不受模型变换影响）
    texgen->setMode(osg::TexGen::OBJECT_LINEAR);
    // 设置S轴映射平面：沿Z轴生成纹理坐标
    texgen->setPlane(osg::TexGen::S, osg::Plane(0.0f, 0.0f, 1.0f, 0.0f));

    // 5. 创建状态集，管理所有渲染状态
    osg::ref_ptr<osg::StateSet> stateset = new osg::StateSet;
    // 绑定一维纹理到纹理单元0，强制覆盖子节点状态
    stateset->setTextureAttribute(0, texture.get(), osg::StateAttribute::OVERRIDE);
    stateset->setTextureMode(0, GL_TEXTURE_1D, osg::StateAttribute::ON | osg::StateAttribute::OVERRIDE);
    // 启用自动纹理坐标生成
    stateset->setTextureAttribute(0, texgen.get(), osg::StateAttribute::OVERRIDE);
    stateset->setTextureMode(0, GL_TEXTURE_GEN_S, osg::StateAttribute::ON | osg::StateAttribute::OVERRIDE);

    return stateset;
}

int main()
{
    // 初始化OSG查看器
    osg::ref_ptr<osgViewer::Viewer> viewer = new osgViewer::Viewer;
    osg::ref_ptr<osg::Group> root = new osg::Group;

    // 加载3D模型（替换为你的模型路径，支持osg/obj/fbx格式）

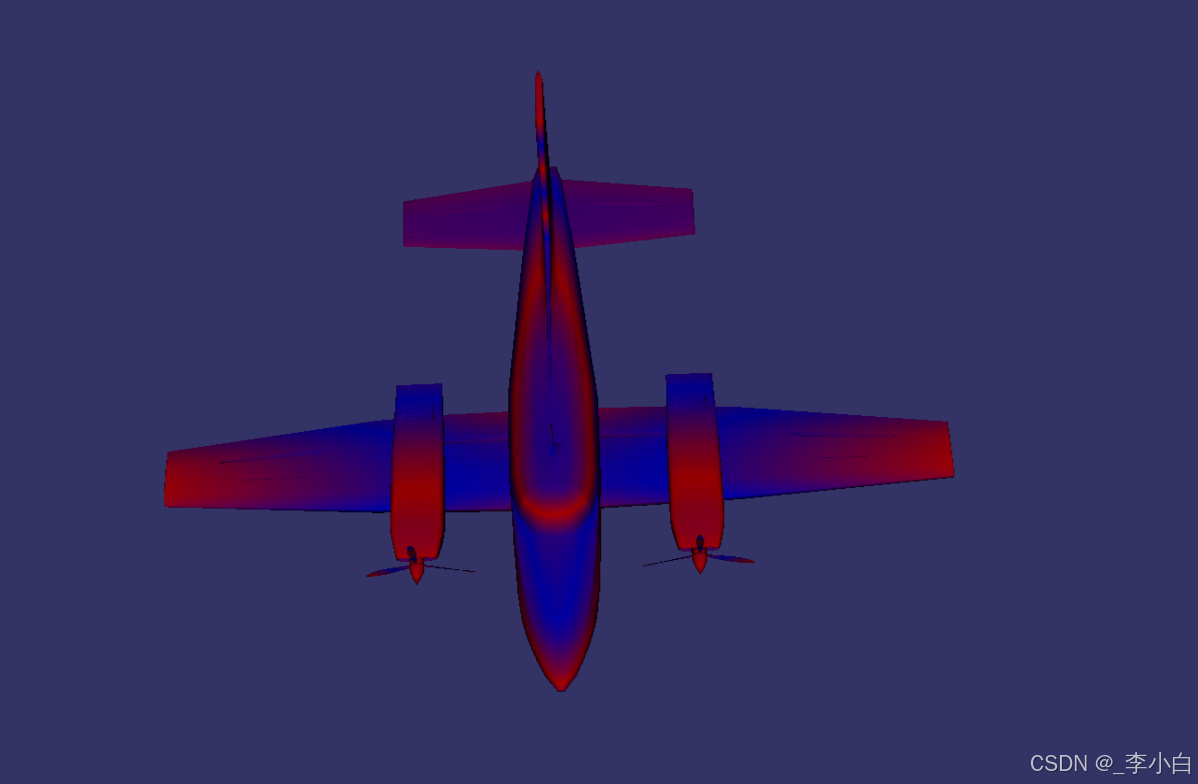

    osg::ref_ptr<osg::Node> model = osgDB::readNodeFile("cessna.osg");
    if (!model)
    {
        std::cerr << "模型加载失败！请检查模型路径" << std::endl;
        return -1;
    }

    // 为模型应用一维纹理
    model->setStateSet(createTexture1DState());
    root->addChild(model);

    // 优化场景数据，提升渲染效率
    osgUtil::Optimizer optimizer;
    optimizer.optimize(root);

    // 启动渲染
    viewer->setSceneData(root);
    viewer->realize();
    return viewer->run();
}

代码核心模块解析

1. 一维纹理图像创建

image->allocateImage(1024, 1, 1, GL_RGBA, GL_FLOAT);

• 严格遵循 1D 纹理规范：高度=1，深度=1，仅宽度可自定义。
• GL_RGBA 表示红、绿、蓝、透明度四通道，GL_FLOAT 支持高精度颜色渲染。

2. 纹理参数配置

• 环绕模式（Wrap）：MIRROR 镜像重复，避免纹理坐标超出 [0,1] 时出现断裂。
• 过滤模式（Filter）：LINEAR 线性插值，让纹理渲染更平滑，无锯齿/马赛克。

3. 自动纹理坐标生成

texgen->setPlane(osg::TexGen::S, osg::Plane(0.0f, 0.0f, 1.0f, 0.0f));

• 沿 Z轴 生成纹理坐标，修改参数可切换为 X/Y 轴：
  • X轴：osg::Plane(1.0f, 0.0f, 0.0f, 0.0f)
  • Y轴：osg::Plane(0.0f, 1.0f, 0.0f, 0.0f)

总结

Texture1D 是 OSG 中轻量化、高效率的纹理方案，通过清晰的类继承架构和简洁的 API，可快速实现三维模型的线性渐变、数据映射等渲染效果。

本文提供的代码覆盖了 一维纹理创建、参数配置、坐标生成、场景渲染 全流程，结合类继承关系的解析，能帮助你彻底理解 Texture1D 的底层逻辑，可直接应用于车载仿真、科学可视化、三维建模等实际开发场景。

---
