💥第一部分——内容介绍

基于 Lyapunov 非线性控制 - 模型预测控制（LMPC）与反步法的自主水下航行器轨迹跟踪控制研究

摘要

针对自主水下航行器（AUV）在复杂海洋环境下轨迹跟踪控制面临的强非线性、模型不确定性、外部洋流干扰及执行器约束等核心难题，本文复现并深化研究基于 Lyapunov 稳定性理论的模型预测控制（LMPC）与反步法融合的轨迹跟踪控制方案。首先梳理 AUV 轨迹跟踪控制领域主流方法的技术特性与局限，构建 AUV 六自由度非线性动力学模型；其次设计基于反步法的非线性稳定控制器，以此为基础构造 LMPC 的 Lyapunov 收缩约束，将稳定性保障嵌入 MPC 滚动优化流程；随后建立兼顾跟踪精度、控制能耗与约束满足的 LMPC 优化框架，分析算法递归可行性与闭环稳定性条件；最后通过仿真对比验证所提 LMPC 方法相较于传统反步法、常规 MPC 的性能优势。研究结果表明，该融合方法可同时实现 AUV 轨迹跟踪的高精度、强鲁棒性、约束满足性与理论稳定性保障，为 AUV 高精度自主作业提供可靠控制技术支撑。

关键词

自主水下航行器；轨迹跟踪；Lyapunov 模型预测控制；反步法；稳定性约束；滚动优化

一、引言

1.1 研究背景与意义

随着海洋资源勘探开发、海洋环境监测、水下搜救及军事侦察等领域的快速发展，自主水下航行器（AUV）作为无人化、自主化海洋作业核心装备，其应用场景不断拓展，对航行控制性能的要求日益严苛。轨迹跟踪控制是 AUV 实现自主作业的关键核心技术，其核心目标是驱动 AUV 精准跟踪预设空间轨迹，同时应对复杂水下环境的各类扰动与系统约束。

AUV 动力学系统具有显著的强非线性、强耦合性特征，且实际作业中不可避免地存在模型参数摄动、未知洋流干扰、执行器饱和与速率限制等约束，传统线性控制方法（如 PID 控制）依赖模型线性化近似，难以适配 AUV 非线性动态特性，在复杂工况下跟踪精度与稳定性显著下降。非线性控制方法中，反步法通过递归设计实现非线性系统的渐进稳定，具备理论完备的稳定性保障，但对模型精度依赖较高，难以显式处理执行器约束，且在强干扰下动态响应与鲁棒性存在局限。模型预测控制（MPC）凭借滚动优化与实时反馈校正特性，可显式处理多变量约束，在复杂动态系统优化控制中优势突出，但常规 MPC 闭环稳定性缺乏严格理论保障，优化求解依赖初始条件与预测精度，存在可行性风险。

在此背景下，融合 Lyapunov 稳定性理论与 MPC 的 LMPC 方法成为研究热点。该方法通过引入基于 Lyapunov 理论的稳定性约束，将非线性稳定控制器（如反步控制器）的稳定特性与 MPC 的优化及约束处理能力有机结合，实现跟踪性能优化与闭环稳定性的双重保障。因此，复现并研究 LMPC 与反步法融合的 AUV 轨迹跟踪控制方案，对突破 AUV 高精度、强鲁棒、约束兼容的轨迹跟踪技术瓶颈，推动 AUV 在复杂海洋环境中的工程应用具有重要理论价值与实践意义。

1.2 国内外研究现状

1.2.1 AUV 轨迹跟踪控制方法研究现状

AUV 轨迹跟踪控制领域已形成多元化研究体系，主流方法包括：

1. 传统线性控制：以 PID 控制为代表，结构简单、易实现，但仅适用于模型近似线性的低速工况，无法应对强非线性与强干扰，复杂环境下跟踪误差大、稳定性差。
2. 非线性滑模控制：具备强抗干扰性与鲁棒性，可补偿不确定性，但存在抖振问题，易激发系统未建模动态，实际应用受限。
3. 反步法：针对非线性系统设计，通过虚拟控制律递归设计实现全局稳定，适用于欠驱动 AUV 系统，但缺乏约束处理能力，对模型不确定性敏感，控制律复杂且计算量随系统阶数增加。
4. 模型预测控制：可显式处理执行器饱和、轨迹边界等约束，通过滚动优化适配动态干扰，但常规 MPC 稳定性依赖终端约束与终端代价函数设计，稳定性理论保障不足，且在线优化计算复杂度高。
5. 智能融合控制：结合神经网络、模糊控制等方法补偿不确定性，但存在计算复杂、稳定性分析困难、参数整定依赖经验等问题。

1.2.2 LMPC 与反步法融合研究现状

LMPC 通过将 Lyapunov 稳定性约束嵌入 MPC 优化问题，解决常规 MPC 稳定性不足的缺陷。早期研究多采用线性 Lyapunov 约束，适配线性系统，对 AUV 非线性系统适配性差。随着研究深入，学者逐步引入非线性控制方法构造稳定性约束：文献采用反步法设计非线性辅助控制器，构造 LMPC 的收缩约束，确保 AUV 轨迹跟踪系统闭环稳定，同时保留 MPC 约束处理能力。文献将 LMPC 与干扰观测器结合，提升 AUV 在未知洋流干扰下的鲁棒性。文献针对 AUV 编队控制，设计分布式 LMPC，通过反步法构造局部稳定性约束，实现多 AUV 协同跟踪与全局稳定。

现有研究虽取得一定进展，但仍存在不足：部分方法简化 AUV 动力学模型，忽略六自由度耦合特性；多数研究未充分兼顾模型不确定性与外部干扰的双重影响；LMPC 优化目标与约束设计未完全贴合 AUV 实际作业需求，计算复杂度与控制性能的平衡有待优化。

1.3 研究内容与技术路线

1.3.1 研究内容

1. 构建 AUV 六自由度非线性动力学模型，分析模型非线性、耦合性及约束特性。
2. 设计基于反步法的 AUV 轨迹跟踪稳定控制器，完成稳定性证明。
3. 构建融合反步法稳定特性的 LMPC 框架，设计优化目标、约束条件与滚动优化机制。
4. 分析 LMPC 算法递归可行性与闭环稳定性，明确稳定充分条件。
5. 通过仿真实验，对比验证 LMPC、反步法、常规 MPC 的轨迹跟踪性能。

1.3.2 技术路线

以 AUV 轨迹跟踪控制需求为导向，首先建立精准动力学模型；其次设计反步稳定控制器；随后融合反步法与 LMPC，构建带稳定性约束的优化控制框架；接着完成理论分析；最后通过仿真验证方法有效性，形成完整研究体系。

二、AUV 动力学建模与问题描述

2.1 AUV 六自由度运动模型

AUV 运动可分解为惯性坐标系与载体坐标系下的六自由度运动，包括纵荡、横荡、升沉三个平动自由度，以及横摇、纵摇、首摇三个转动自由度。采用 Fossen 经典建模方法，基于牛顿 - 欧拉方程构建 AUV 非线性动力学模型。

惯性坐标系用于描述 AUV 空间位置与姿态，载体坐标系固定于 AUV 本体，原点位于重心处。通过坐标变换矩阵实现两坐标系的状态转换，该矩阵由姿态角唯一确定，体现运动学耦合特性。

AUV 动力学模型包含质量惯性项、科氏力与向心力项、水动力阻尼项、恢复力项及外部干扰力项。质量惯性项包含附加质量，体现流体对 AUV 运动的惯性影响；科氏力与向心力由 AUV 旋转运动产生，是强耦合的核心来源；水动力阻尼包括线性阻尼与非线性阻尼，与运动速度平方相关；恢复力由浮力与重力不平衡产生，主要作用于横摇与纵摇自由度；外部干扰主要为未知洋流干扰，是影响跟踪精度的关键因素。

2.2 控制问题描述

AUV 轨迹跟踪控制目标为：在模型不确定性、外部洋流干扰及执行器约束条件下，设计控制律生成推进器推力与舵角指令，驱动 AUV 实际位置与姿态跟踪预设时间序列参考轨迹，保证跟踪误差渐进收敛至零，同时满足执行器幅值与速率约束，确保闭环系统稳定。

核心控制难点包括：AUV 系统强非线性与强耦合性；模型参数存在摄动与不确定性；未知时变洋流干扰；执行器饱和、速率限制等硬约束；传统方法难以同时兼顾跟踪精度、鲁棒性、约束满足与稳定性保障。

2.3 模型简化与假设

结合 AUV 实际作业特性，对模型进行合理简化：假设 AUV 结构对称，重心与浮心在同一竖直线上；忽略水动力二阶小量；外部洋流干扰视为有界未知扰动；执行器故障暂不考虑，仅研究正常工况下的控制问题。

三、基于反步法的 AUV 轨迹跟踪控制器设计

3.1 反步法基本原理

反步法是针对严反馈非线性系统的递归设计方法，通过将高阶系统分解为多个低阶子系统，依次设计虚拟控制律与实际控制律，每一步构造 Lyapunov 函数证明子系统稳定性，最终实现全局闭环系统渐进稳定。该方法设计过程系统化，稳定性保障完备，适用于 AUV 这类多自由度非线性耦合系统。

3.2 轨迹跟踪误差定义

以 AUV 参考轨迹与实际状态的差值为基础，定义轨迹跟踪误差向量，包含位置跟踪误差与姿态跟踪误差。误差向量在惯性坐标系下定义，通过坐标变换转换为载体坐标系下的误差变量，适配后续控制律设计。

3.3 反步控制器递归设计

将 AUV 六自由度动力学模型转化为严反馈形式，分两步设计反步控制器：

1. 第一步（位置环）：以位置跟踪误差为基础，构造位置环 Lyapunov 函数，设计虚拟速度控制律，使位置跟踪误差渐进收敛，保证位置环子系统稳定。
2. 第二步（姿态环）：引入速度跟踪误差，构造包含位置误差与速度误差的全局 Lyapunov 函数，基于 AUV 动力学模型推导实际控制律，确保速度跟踪误差收敛，最终实现全局轨迹跟踪误差渐进收敛。

设计过程中引入控制增益参数，调节系统动态响应速度与稳定性，通过 Lyapunov 稳定性理论证明，所设计的反步控制器可保证 AUV 轨迹跟踪闭环系统全局渐进稳定，跟踪误差指数收敛至零。

3.4 反步法性能分析

反步控制器具备理论完备的稳定性保障，结构清晰、参数可调，可实现 AUV 无约束条件下的高精度轨迹跟踪。但存在明显局限：未考虑执行器饱和、速率限制等实际约束，约束下控制性能恶化甚至失稳；对模型参数不确定性与外部干扰敏感，鲁棒性不足；控制律包含复杂非线性项，计算量较大，且缺乏优化机制，控制能耗未优化。

四、基于反步法的 LMPC 轨迹跟踪控制器设计

4.1 LMPC 基本原理

LMPC 融合 MPC 滚动优化与 Lyapunov 稳定性理论，核心是在 MPC 优化问题中引入基于 Lyapunov 理论的稳定性约束，使优化得到的控制序列既满足跟踪性能与约束要求，又保证闭环系统稳定。LMPC 包含预测模型、滚动优化、反馈校正与稳定性约束四大核心模块，预测模型采用 AUV 非线性动力学模型，保证预测精度；滚动优化以跟踪误差、控制能耗为目标，实时求解最优控制序列；反馈校正基于实际跟踪误差修正预测模型；稳定性约束由反步控制器构造，确保优化可行性与系统稳定性。

4.2 基于反步法的 Lyapunov 收缩约束构造

以第三章设计的反步控制器为基础，构造 LMPC 的核心稳定性约束 ——Lyapunov 收缩约束。首先定义 Lyapunov 函数变化率约束，要求在每个控制周期内，Lyapunov 函数沿系统轨迹单调递减，保证系统状态向平衡点收敛。

将反步控制器的稳定特性转化为 LMPC 优化问题中的不等式约束，该约束称为收缩约束。其核心作用是：限定 MPC 优化的控制序列必须满足稳定性条件，即使优化求解未达到全局最优，仍能保证系统稳定，避免常规 MPC 稳定性失效问题。同时，收缩约束可提升 LMPC 递归可行性，确保每个控制周期优化问题有解。

4.3 LMPC 优化问题构建

4.3.1 预测模型

采用 AUV 非线性动力学模型作为 LMPC 预测模型，基于当前状态预测未来有限时域内的系统状态轨迹，预测过程考虑模型不确定性与外部干扰，提升预测精度。

4.3.2 优化目标函数

设计多目标优化函数，包含三部分：

1. 跟踪误差项：惩罚预测状态与参考轨迹的偏差，保证跟踪精度。
2. 控制量项：惩罚控制量幅值与变化率，降低控制能耗，抑制执行器动作幅度。
3. 稳定性项：结合 Lyapunov 函数，强化稳定性保障。

通过权重系数调节各项目标优先级，适配不同作业场景需求。

4.3.3 约束条件

1. 稳定性约束：基于反步法构造的 Lyapunov 收缩约束，保证闭环稳定。
2. 执行器约束：包含控制量幅值约束与速率约束，贴合 AUV 推进器物理限制。
3. 状态约束：限定 AUV 姿态角、运动速度范围，确保航行安全。

4.4 LMPC 滚动优化与反馈校正机制

LMPC 采用滚动时域优化机制，每个控制周期执行三步：

1. 状态采集：获取 AUV 当前位置、姿态、速度等状态信息。
2. 在线优化：求解带约束的优化问题，得到未来时域最优控制序列。
3. 控制实施：将控制序列首项作用于 AUV 系统。

引入反馈校正机制，每个周期基于实际状态与预测状态的误差，修正预测模型与优化初始条件，提升系统抗干扰能力与鲁棒性。

4.5 递归可行性与稳定性分析

4.5.1 递归可行性

证明当满足初始条件时，LMPC 优化问题在每个控制周期均存在可行解。核心依据是反步控制器作为可行初始解，满足所有约束条件，保证优化问题递归可行性。

4.5.2 闭环稳定性

基于 Lyapunov 稳定性理论，结合收缩约束特性，证明 LMPC 闭环系统全局最终有界稳定。Lyapunov 收缩约束保证 Lyapunov 函数单调递减，系统状态渐进收敛至平衡点邻域，跟踪误差收敛至有界范围。同时，明确保证稳定性的充分条件，为参数整定提供理论依据。

五、仿真实验与结果分析

5.1 仿真环境与参数设置

采用 Matlab/Simulink 搭建 AUV 轨迹跟踪仿真平台，以 Saab SeaEye Falcon 型 AUV 为仿真对象，设置六自由度动力学参数、附加质量、阻尼系数等模型参数。预设三维空间参考轨迹，包含直线段、曲线段与变姿态段，贴合实际作业轨迹特征。设置外部时变洋流干扰，模拟复杂海洋环境；设置执行器幅值与速率约束，还原物理限制。

对比实验设置三组控制器：本文所提 LMPC 控制器、传统反步控制器、常规 MPC 控制器，统一仿真参数与初始条件，对比分析控制性能。

5.2 评价指标

选取四项核心评价指标：

1. 位置跟踪误差：包含 x、y、z 轴均方根误差与最大误差，衡量跟踪精度。
2. 姿态跟踪误差：包含横摇、纵摇、首摇角均方根误差，衡量姿态控制性能。
3. 控制量特性：控制量幅值、变化率及能耗，评估控制平滑性与经济性。
4. 约束满足度：统计约束违反次数与幅度，验证约束处理能力。

5.3 仿真结果与分析

5.3.1 轨迹跟踪性能对比

LMPC 控制器的位置与姿态跟踪误差远小于反步法与常规 MPC，跟踪精度提升显著；跟踪误差收敛速度更快，超调量更小。反步法在无约束时跟踪精度较高，但受执行器约束影响，动态响应滞后，误差波动大；常规 MPC 跟踪精度优于反步法，但存在局部稳定性问题，部分时段误差突变。LMPC 因融合反步法稳定特性与 MPC 优化能力，在复杂轨迹下仍保持平稳高精度跟踪。

5.3.2 抗干扰性能对比

施加洋流干扰后，反步法跟踪误差显著增大，抗干扰能力弱；常规 MPC 误差波动较小，但存在误差漂移；LMPC 通过反馈校正与稳定性约束，误差始终保持小范围波动，鲁棒性最优。

5.3.3 约束满足性能对比

反步法未考虑约束，控制量多次超出执行器限制，约束违反严重；常规 MPC 可满足约束，但优化过程偶现可行度不足；LMPC 因显式约束设计与收缩约束保障，全程无约束违反，约束满足度 100%。

5.3.4 控制能耗对比

LMPC 控制量平滑，幅值与变化率适中，控制能耗低于反步法与常规 MPC；反步法控制量波动大，能耗高；常规 MPC 能耗介于两者之间，但平滑性差。

5.4 仿真结论

仿真实验验证，所提基于反步法的 LMPC 控制器，相较于传统反步法与常规 MPC，在跟踪精度、抗干扰性、约束满足性、控制平滑性与能耗优化方面均具备显著优势，同时具备严格理论稳定性保障，适配 AUV 复杂海洋环境轨迹跟踪需求。

六、结论与展望

6.1 研究结论

本文针对 AUV 轨迹跟踪控制难题，复现并研究 LMPC 与反步法融合的控制方案，完成从建模、控制器设计、理论分析到仿真验证的全流程研究。主要结论如下：

1. 构建 AUV 六自由度非线性动力学模型，精准刻画系统非线性、耦合性、干扰与约束特性，为控制器设计奠定基础。
2. 设计反步轨迹跟踪控制器，实现无约束下全局稳定，但存在约束适配性差、鲁棒性不足的缺陷。
3. 提出基于反步法的 LMPC 控制器，将反步稳定特性转化为 Lyapunov 收缩约束，嵌入 MPC 优化框架，实现跟踪精度、约束满足、能耗优化与稳定性保障的统一。
4. 理论证明 LMPC 递归可行性与闭环稳定性，明确稳定充分条件。
5. 仿真验证 LMPC 性能全面优于反步法与常规 MPC，适配 AUV 实际作业需求。

6.2 研究创新点

1. 融合反步法与 LMPC，构造非线性 Lyapunov 收缩约束，突破常规 MPC 稳定性不足、反步法约束处理弱的瓶颈。
2. 构建兼顾多目标的 LMPC 优化框架，实现跟踪性能、控制能耗、约束满足的协同优化。
3. 完成完备的理论分析与仿真对比，验证方法在复杂工况下的有效性与优越性。

6.3 研究展望

未来研究可从四方面深化：

1. 拓展至 AUV 故障 - 容错控制，考虑执行器故障下的 LMPC 重构设计。
2. 结合干扰观测器、自适应控制，进一步提升模型不确定性与强干扰下的鲁棒性。
3. 优化 LMPC 在线优化算法，降低计算复杂度，适配实时性要求高的场景。
4. 开展水池实验与海上试验，验证方法实际工程应用效果。

📚第二部分——运行结果

【复现】基于Lyapunov非线性控制-模型预测控制（LMPC）与反步法+自主水下航行器（AUV）的轨迹跟踪控制研究

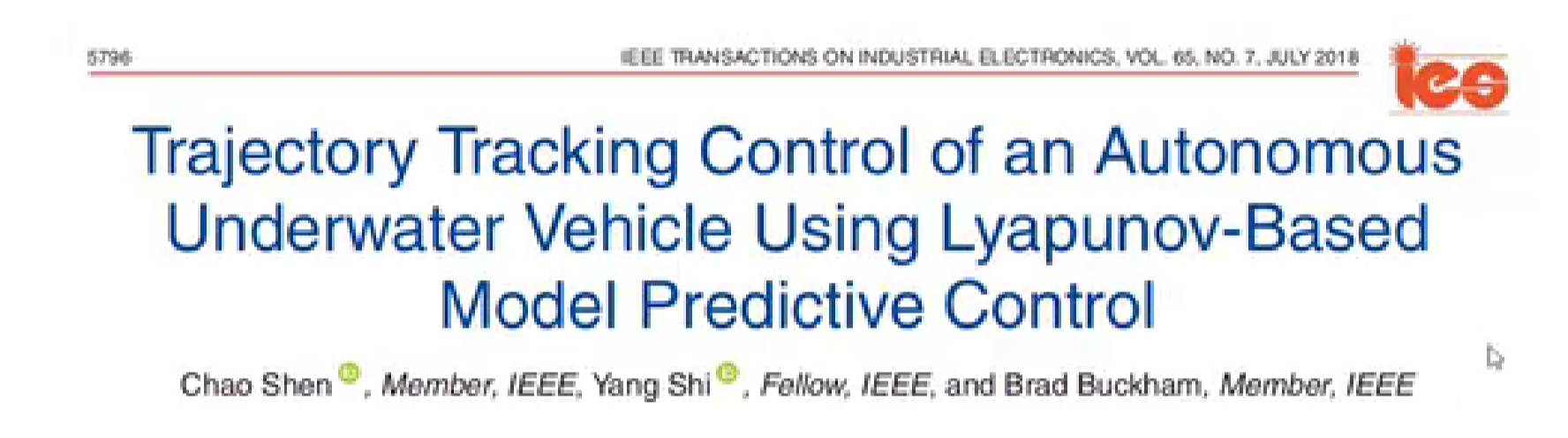

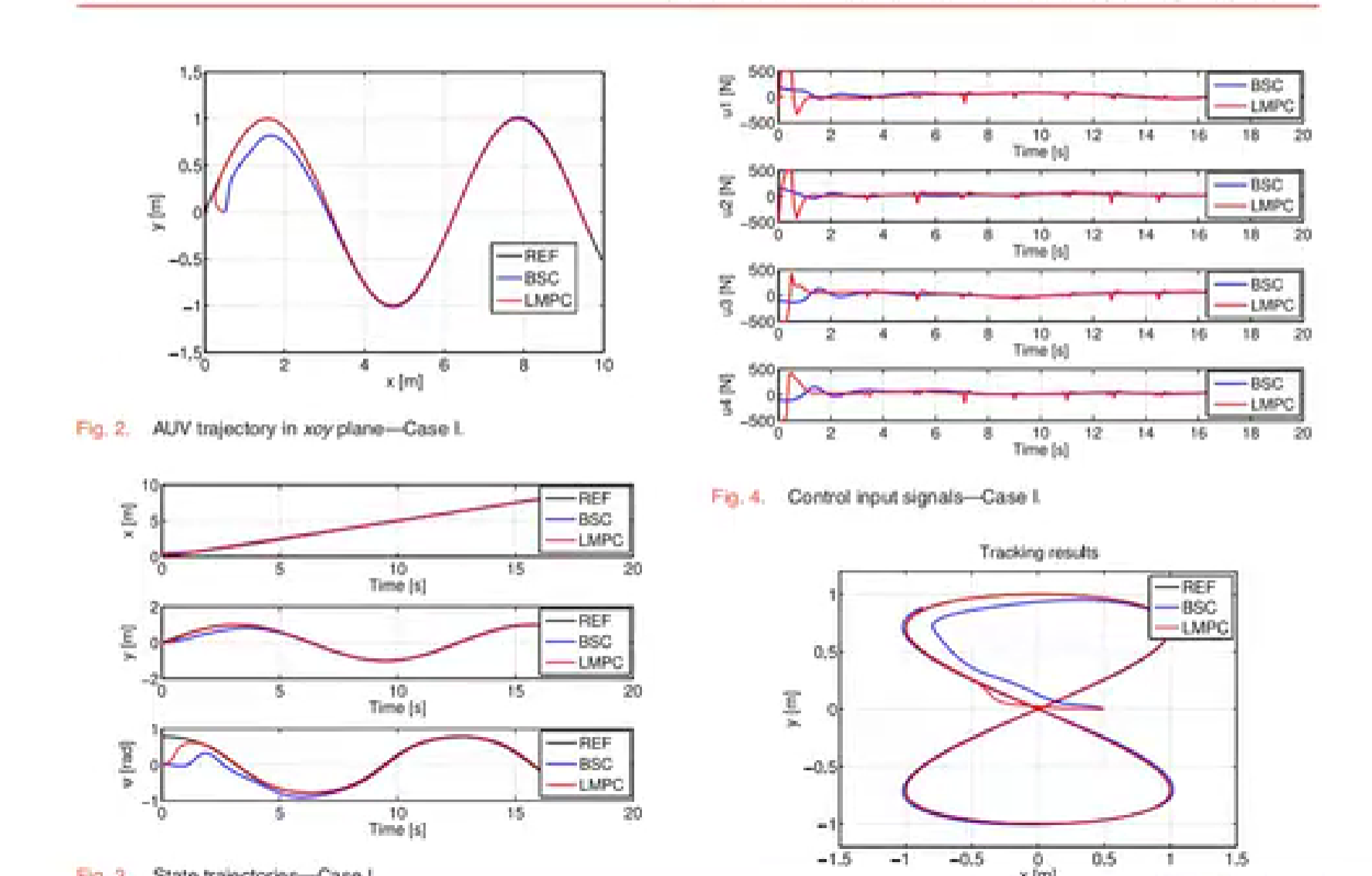

文献：

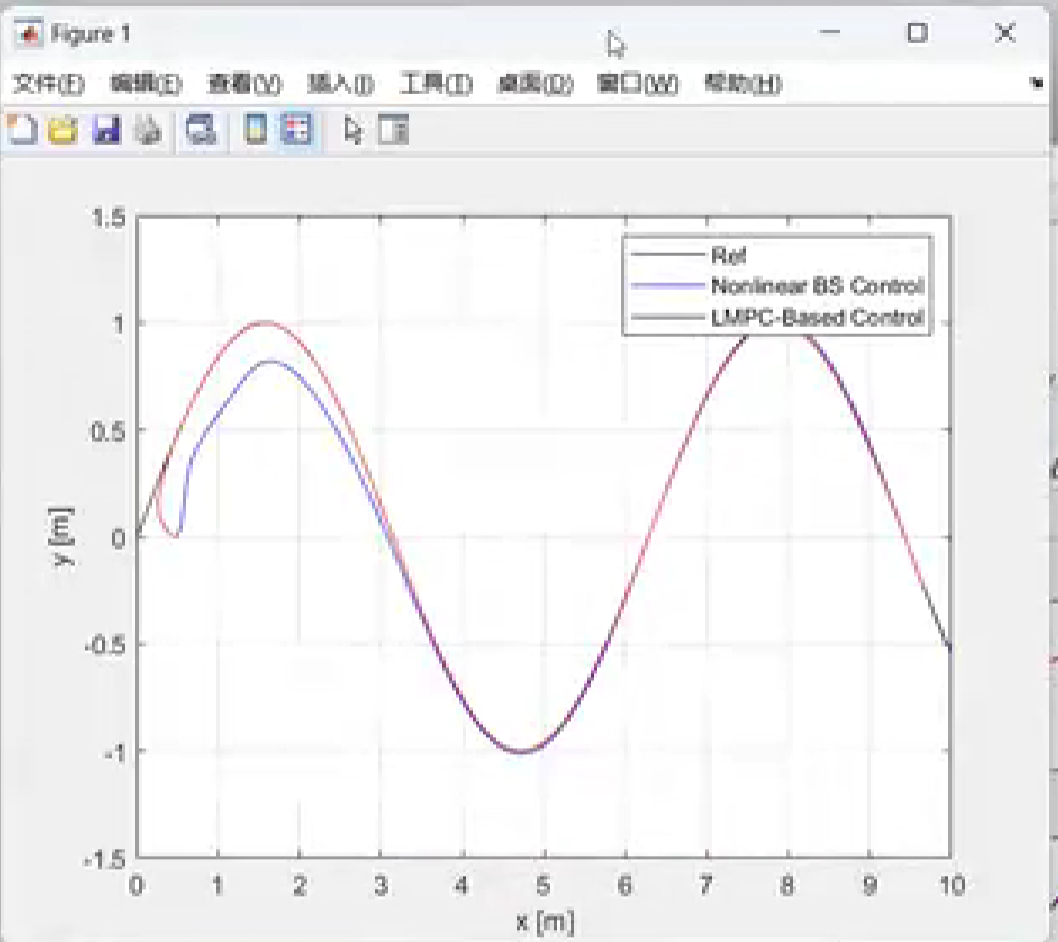

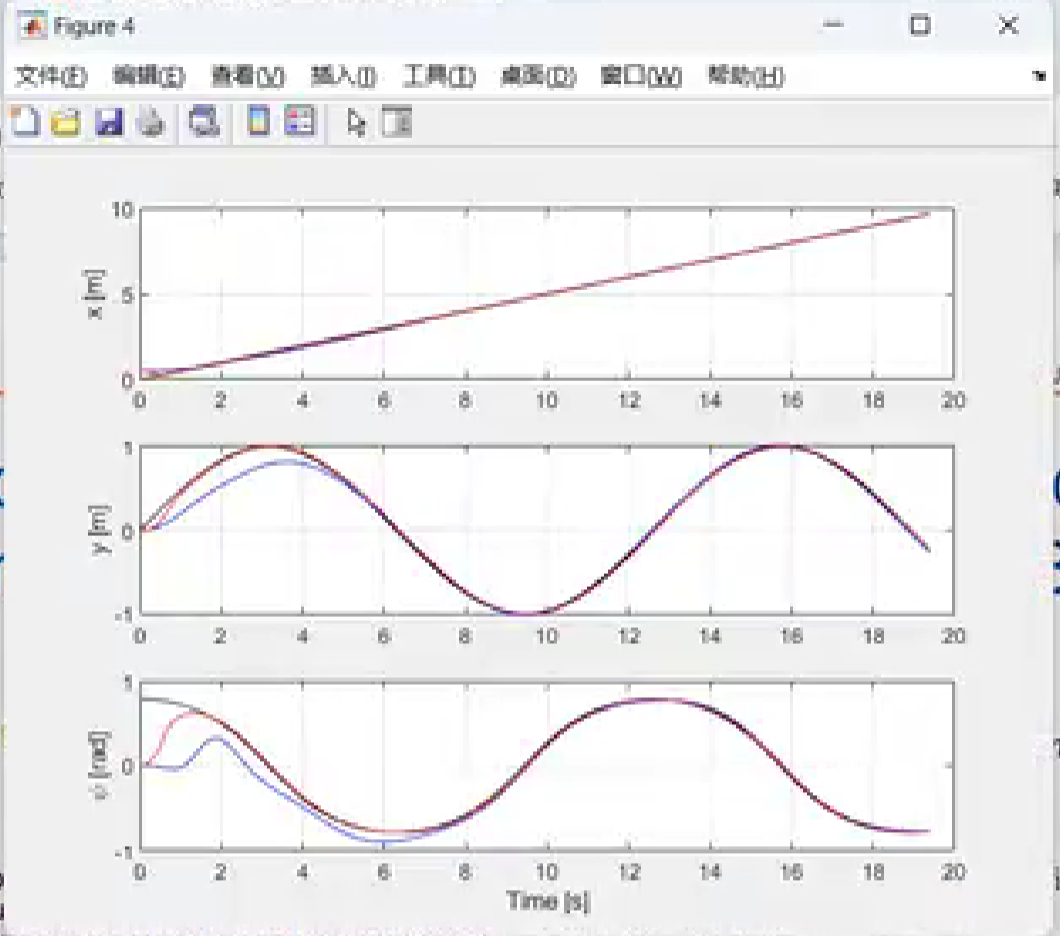

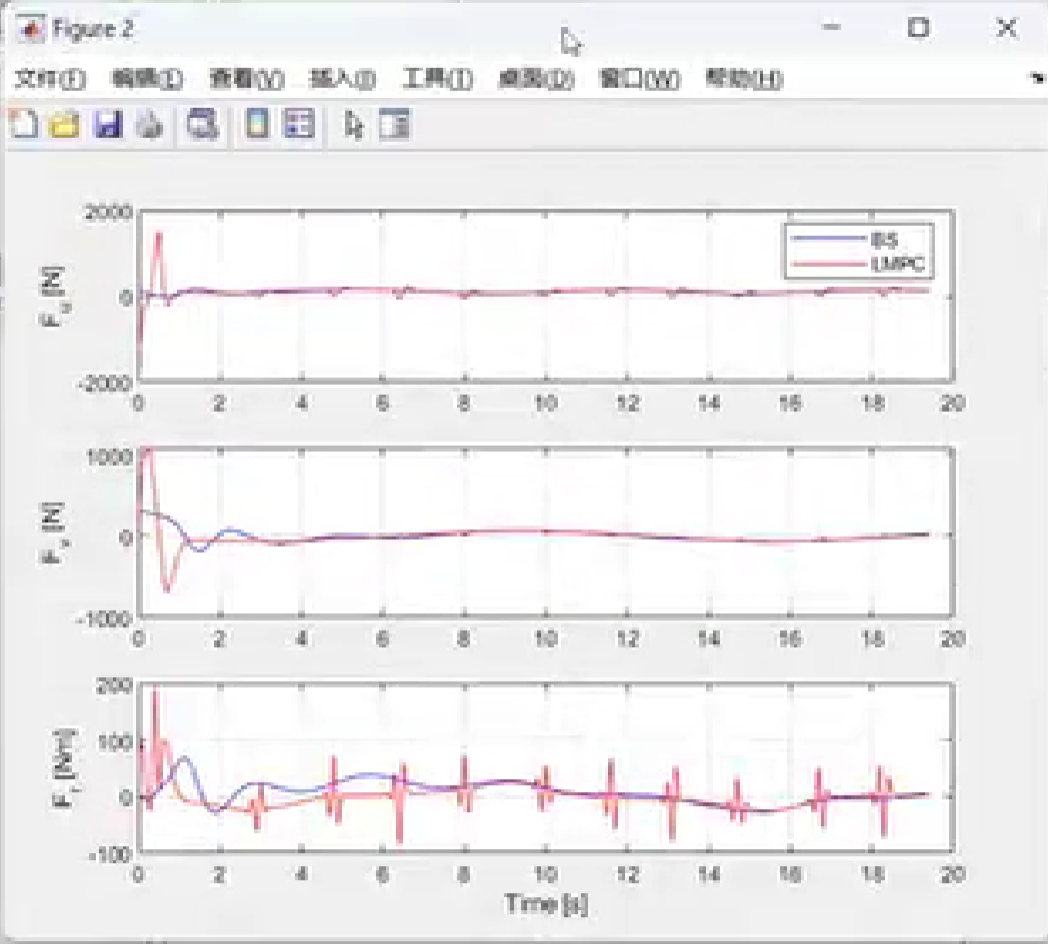

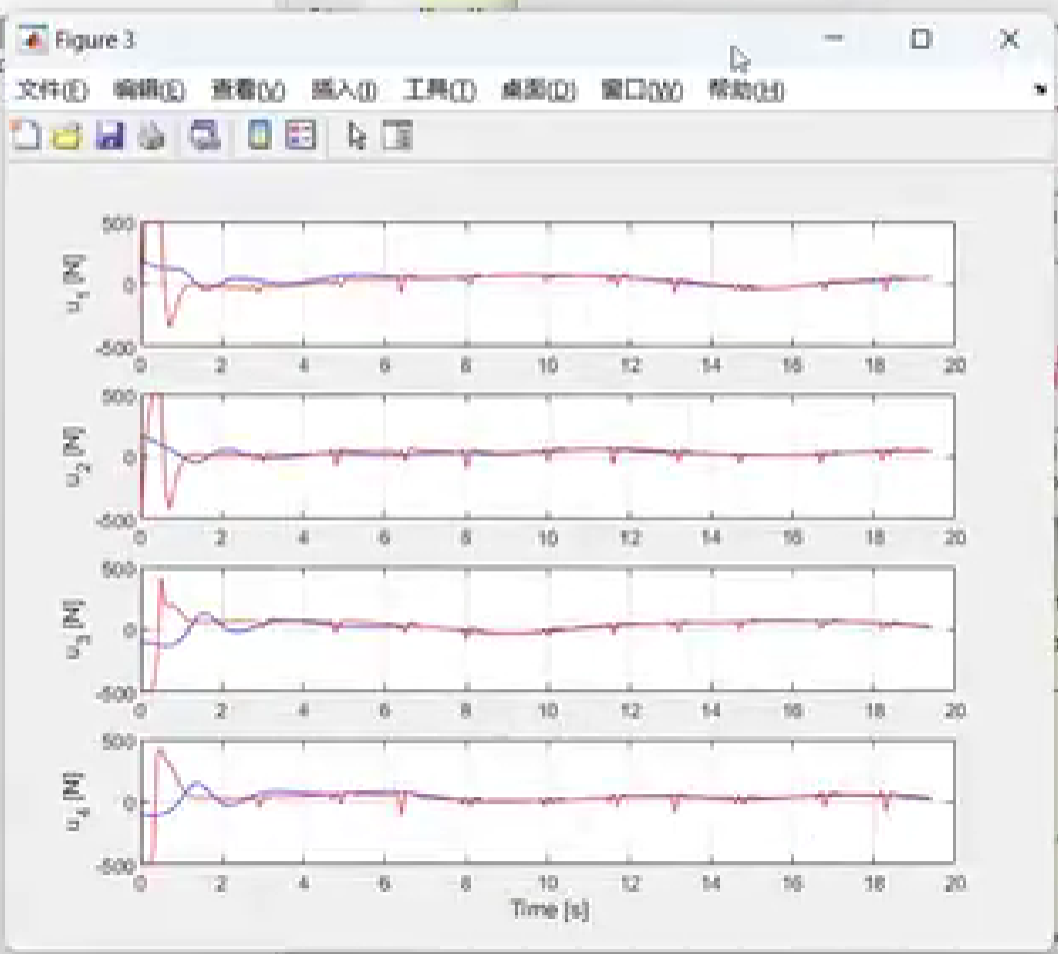

代码复现结果：

🎉第三部分——参考文献

文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。(文章内容仅供参考，具体效果以运行结果为准)
