今天就结合核心技术点，聊聊如何高效绘制符合课设、毕设要求的ER图，同时分享一款实用工具，用SQL/AI双驱动破解绘图痛点。

工具地址：https://tools.anqstar.com/

一、技术背景与问题引入：为什么需要高效ER图生成功能？

1.1 课设毕设中，ER图的核心价值不可替代

ER图作为数据库设计的“施工图”，其核心作用是搭建“业务需求”与“SQL实现”之间的桥梁，不同场景下的价值各有侧重：

课程作业中，ER图是验证SQL建表语句合理性的直观工具，贴合《数据库原理》课程考点，能清晰呈现简单数据库的实体、属性与关联关系；课程设计中，无论是学生信息管理系统、图书借阅系统，还是校园电商系统，ER图都是数据库模块的核心文档，为后续Java、Python等语言的代码开发提供依据；毕业设计中，ER图是论文的核心图表之一，体现数据库设计的专业性，答辩时需清晰阐述ER图与SQL实现、业务场景的关联，直接影响论文评分和答辩效果。

1.2 大学生绘制ER图的4大核心痛点

痛点1：手动绘图低效易错，适配SQL难度高

多数同学初期会采用手动拖拽实体、添加属性的方式绘制ER图，但面对课设中3个以上实体（如学生、课程、成绩、教师）、多对多关联（如学生选修课程）时，不仅拖拽调整耗时久，还容易出现属性遗漏、关系标注错误的问题。更麻烦的是，手动绘制的ER图无法与MySQL、SQL Server建表语句同步，一旦修改SQL，需重新调整图表，反复返工浪费大量时间。

痛点2：格式不兼容，论文提交频繁踩坑

课设、毕设论文普遍要求ER图以Visio格式（.vsd、.vsdx）提交，或插入Word、LaTeX论文时需保持矢量图清晰度（避免放大模糊）。但市面上多数免费工具仅支持PNG格式导出，手动转换格式易丢失细节、出现错乱；而Visio、PowerDesigner等专业工具不仅收费，还需安装配置，学习成本高，对于仅用于临时作业的学生党而言极不友好。

痛点3：小白入门难，技术与实操脱节

刚接触数据库的同学，往往对“实体-属性-关系”的映射逻辑理解不深，不清楚如何将MySQL、SQL Server建表语句中的主键、外键，转化为ER图中的实体关联；而复杂工具的专业操作（如关系基数设置、字段约束标注），进一步提升了入门难度，导致绘图时间远超学习、编码时间，甚至影响核心任务的进度。

痛点4：工具门槛高，学生党无额外预算

主流专业ER图工具多为付费会员制，或有导出次数限制，对于仅用于课设、毕设的学生而言，无需长期使用却要承担费用，增加了不必要的负担；部分免费工具功能残缺，无法适配MySQL、SQL Server语法，生成的ER图不符合课程要求，无法直接用于作业提交。

痛点总结

大学生真正需要的ER图工具，核心是“免费、零门槛、高适配、强关联SQL”——既能快速生成规范ER图，适配课设毕设论文格式要求，又能衔接MySQL、SQL Server实操，帮助小白理解技术原理，同时节省时间、规避踩坑，专注于核心的数据库设计和论文撰写。

二、功能介绍：适配学生场景，兼顾专业与易用

针对上述大学生的核心痛点，一款免费在线ER图工具应运而生，核心定位是“服务计算机专业学生的课设、毕设”，无需安装、无需注册，打开浏览器即可使用，兼顾小白易用性和技术专业性，完美衔接MySQL、SQL Server实操，以下是核心功能详解（无硬性推销，仅分享实用功能，助力大家高效完成作业）。

2.1 核心功能1：SQL一键解析，自动生成ER图（适配MySQL/SQL Server）

这是最贴合学生实操场景的功能，彻底解决“手动绘图与SQL脱节”的问题。无需手动拖拽，只需将自己编写好的MySQL或SQL Server建表语句（CREATE TABLE），复制粘贴到工具中，点击“解析生成”，即可自动提取表名（实体）、字段（属性）、主键、外键（关系），10秒内生成规范的ER图。

适配场景：课设中需要根据SQL语句绘制ER图、毕设中数据库模块需同步SQL与ER图、修改建表语句后快速更新图表。

核心亮点：支持单表、多表关联解析，精准识别MySQL与SQL Server的语法差异——比如MySQL中的AUTO_INCREMENT自增约束、VARCHAR字段长度，SQL Server中的IDENTITY自增、DATETIME2类型，都会自动同步到ER图中，确保图表与SQL语句完全一致，无需手动校对，避免因语法适配问题导致的作业扣分。

2.2 核心功能2：AI自然语言生成，小白也能快速上手

针对刚接触ER图、不会编写SQL的小白，工具支持AI生成功能，降低入门门槛。只需用自然语言描述课设/毕设的业务需求（比如“设计一个学生选课系统，包含学生、课程、教师、成绩4个实体，学生可以选多门课，教师可以教多门课”），AI就能自动识别实体、属性和关联关系，生成初步ER图，还能根据修改意见实时优化。

适配场景：课程作业初期梳理业务逻辑、小白第一次绘制ER图、毕设中快速生成ER图初稿，为后续优化节省时间。

核心亮点：贴合大学生常见场景，内置教务、图书管理、校园电商等常见课设系统的实体库，生成的ER图符合陈氏ER图规范（实体用矩形、属性用椭圆、关系用菱形），适配课程教学和论文要求，生成后可手动调整实体位置、属性细节，兼顾灵活性和规范性。

2.3 核心功能3：多格式导出，完美适配论文提交要求

彻底解决“格式不兼容”的痛点，支持免费导出多种格式，无需手动转换，避免论文排版踩坑，完全适配课设、毕设的提交要求：

• Visio格式（.vsdx）：可直接用Visio打开编辑，完全适配多数课程、毕设的提交要求，插入论文后放大无模糊，满足导师对图表规范性的要求；

• PNG格式：高清无水印，适合插入Word论文、PPT答辩课件，无需担心版权或水印影响评分，同时支持调整图片分辨率，适配不同论文排版需求；

附加优势：导出无次数限制、无水印，完全免费，无需开通会员，满足学生党临时使用需求；同时支持云端保存，多设备同步，方便课设、毕设期间反复打磨ER图，分享给导师、同学修改优化。

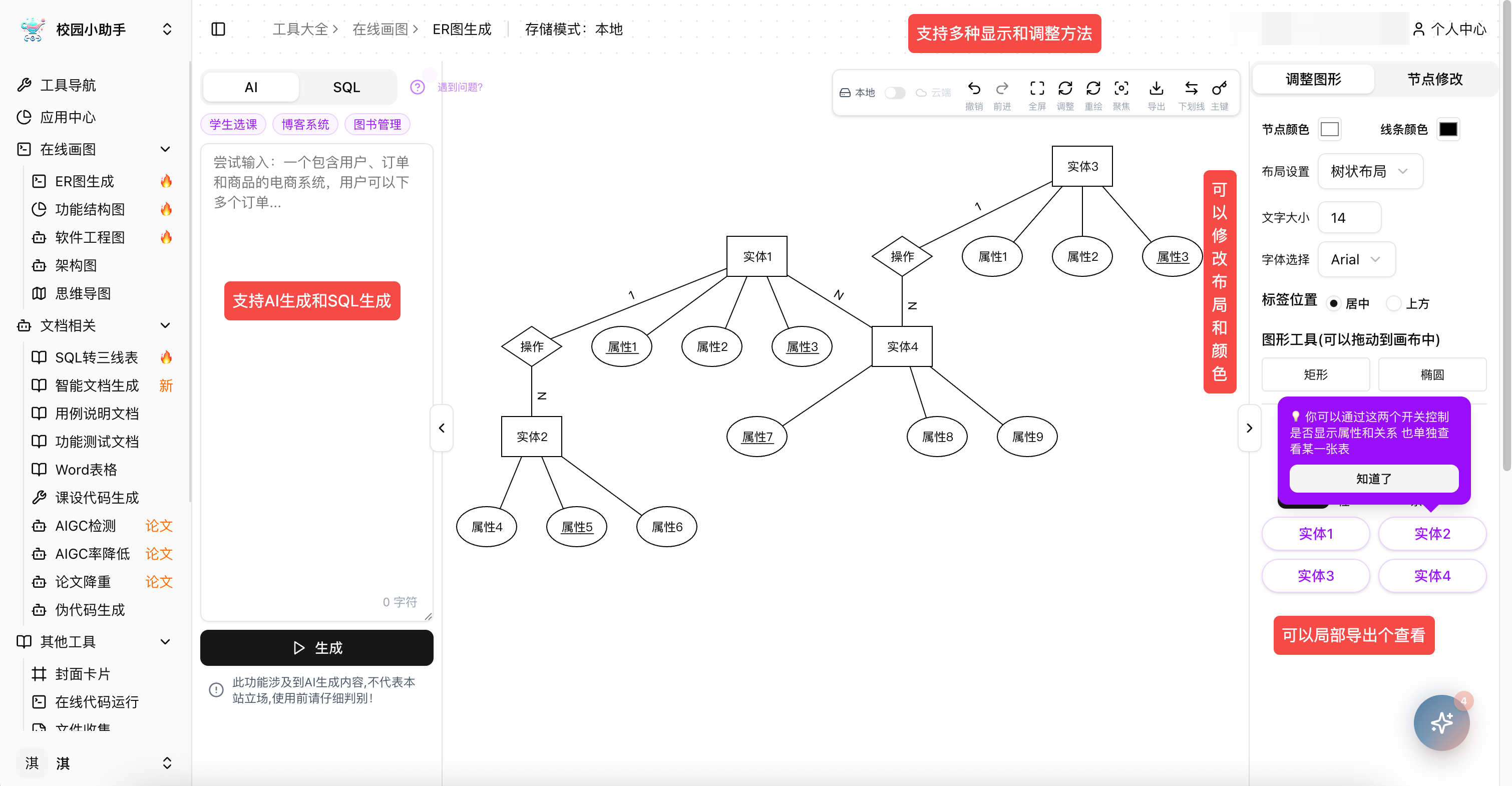

2.4 辅助功能：可视化编辑+多数据库适配

工具提供极简拖拽式编辑界面，生成ER图后，可直接点击实体、关系进行修改——新增实体属性、调整关系类型（一对一、一对多、多对多）、修改字段约束（NOT NULL、UNIQUE）、自定义图表样式（颜色、字体），适配论文排版美观度需求；同时深度支持MySQL、SQL Server两种大学生最常用的数据库，实现“SQL→ER图→SQL”双向转换，修改ER图后可反向导出建表语句，避免重复编写SQL，提升设计效率，尤其适合毕设中频繁修改数据库结构的场景。

三、原理说明：深入理解，兼顾技术干货与答辩加分

作为计算机专业学生，使用工具的同时，了解其核心原理，不仅能更灵活地运用工具，还能加深对MySQL、SQL Server语法、数据库设计原理的理解，在课设、毕设答辩中，清晰阐述ER图与SQL的关联，轻松获得加分。以下结合MySQL、SQL Server核心技术点，详细拆解SQL生成ER图、AI生成ER图的底层原理，兼顾干货与易懂性，小白也能轻松理解。

3.2.4 步骤4：布局引擎，自动生成整洁美观的ER图

提取并映射完所有元素后，工具通过基于力导向布局（Force-directed Layout）的算法，自动调整实体、关系的位置，避免线条交叉，保证ER图整洁美观——这也是手动绘图难以实现的优势，尤其适合多实体、多关联的复杂场景（如毕设中的校园综合管理系统）。

布局逻辑：根据实体的关联紧密程度，自动调整实体间距，关联越紧密的实体，位置越靠近；同时优化关系线条的走向，避免线条重叠、交叉，确保ER图清晰易懂，无需人工手动调整，节省绘图时间，同时满足论文排版的美观要求。

3.3 AI生成ER图的原理拆解（小白友好）

AI生成ER图的核心逻辑是“自然语言理解→转化为SQL建表语句→沿用SQL生成ER图的流程”，本质是用AI替代人工编写SQL的过程，降低小白的入门难度，同时贴合学生的业务需求描述习惯，以下分3个步骤拆解，结合课设常见场景说明。

3.3.1 步骤1：自然语言处理（NLP），精准理解学生需求

工具的AI模块采用微调后的大语言模型（LLM），专门针对数据库设计场景和大学生需求优化，能精准识别自然语言中的“实体关键词”“属性描述”“关系描述”，避免因需求描述模糊导致生成错误——这也是适配学生场景的核心优势，学生无需使用专业术语，用日常表述即可生成规范ER图。

示例：学生输入需求“设计一个图书借阅系统，读者可以借多本书，每本书有书名、ISBN、作者，读者有读者号、姓名、联系方式”，AI会自动提取：

• 实体：读者、书籍（识别“读者”“书”为核心实体）；

• 属性：读者（读者号、姓名、联系方式）、书籍（书名、ISBN、作者）（识别“有”后面的内容为属性）；

• 关系：读者与书籍为多对多关系（识别“借多本”为多对多关系描述）；

• 隐含需求：自动判断需要创建中间表（borrow），用于存储借阅记录（如借阅时间、归还时间），贴合课设、毕设的实际需求。

3.3.2 步骤2：AI生成SQL建表语句，适配MySQL/SQL Server

AI根据识别到的实体、属性、关系，自动生成符合MySQL或SQL Server语法的建表语句——默认生成MySQL语句（学生最常用），也可手动切换为SQL Server语法，生成的语句包含主键、外键约束、字段数据类型，完全贴合课程要求，无需人工修改即可直接用于作业或后续开发。

示例：AI根据上述图书借阅系统需求，自动生成的MySQL建表语句：

-- 读者表 CREATE TABLE reader ( reader_id INT PRIMARY KEY AUTO_INCREMENT, name VARCHAR(50) NOT NULL, contact VARCHAR(20) ); -- 书籍表 CREATE TABLE book ( book_id INT PRIMARY KEY AUTO_INCREMENT, book_name VARCHAR(100) NOT NULL, isbn VARCHAR(20) UNIQUE NOT NULL, author VARCHAR(50) ); -- 中间表（借阅记录），关联读者与书籍，体现多对多关系 CREATE TABLE borrow ( id INT PRIMARY KEY AUTO_INCREMENT, reader_id INT, book_id INT, borrow_time DATETIME DEFAULT CURRENT_TIMESTAMP, return_time DATETIME, FOREIGN KEY (reader_id) REFERENCES reader(reader_id), FOREIGN KEY (book_id) REFERENCES book(book_id) );

3.3.3 步骤3：沿用SQL生成ER图流程，完成最终生成

AI生成SQL建表语句后，后续流程与“SQL生成ER图”完全一致——通过语法解析器提取核心信息、推导关系类型、映射为ER图元素、自动布局，最终生成规范的ER图。整个过程无需人工干预，小白只需输入需求，即可快速获得符合课设、毕设要求的ER图，同时还能通过生成的SQL语句，学习建表规范，兼顾易用性和学习性。

3.4 多格式导出的原理的（适配论文提交）

工具支持PNG、Visio两种核心格式导出，底层原理是“将ER图的矢量数据，转化为对应格式的文件”，确保导出后无模糊、无细节丢失，适配论文提交要求，具体拆解如下：

3.4.1 PNG格式导出原理

ER图生成后，工具会将其转化为矢量图形（SVG格式），再通过图形渲染引擎，将矢量图形转化为高清PNG格式——矢量图形的优势是“无限放大无模糊”，因此导出的PNG图片清晰度高，适合插入Word论文、PPT答辩课件，同时支持调整图片分辨率，适配不同论文的排版要求，无水印设计避免影响论文评分。

3.4.2 Visio格式导出原理

Visio格式（.vsdx）是课设、毕设最常用的提交格式，工具内置Visio文件解析与生成引擎，能将ER图的实体、属性、关系等元素，按照Visio的文件规范，转化为可编辑的.vsdx文件——导出后可直接用Visio打开，支持手动调整布局、修改样式，完全适配导师对图表规范性的要求，无需手动转换格式，避免细节丢失。

四、实操小贴士（贴合学生场景，助力课设毕设拿高分）

4.1 SQL生成ER图的实操技巧

• 提交SQL语句时，尽量完整：包含所有关联表的建表语句，尤其是外键约束，避免工具无法识别实体关系；

• 区分MySQL与SQL Server语法：若使用SQL Server，需确保建表语句中的自增（IDENTITY）、字符串类型（NVARCHAR）等语法正确，工具会自动适配，但避免语法错误导致解析失败；

• 毕设场景建议：先编写完整的SQL建表语句，再生成ER图，确保ER图与最终数据库实现完全一致，答辩时更容易阐述设计思路。

4.2 AI生成ER图的优化技巧

• 需求描述尽量详细：明确实体、属性、关系，比如“学生包含学号、姓名、专业，课程包含课程号、课程名、学分，学生可选多门课”，避免AI识别偏差；

• 生成后手动优化：AI生成的是初稿，可根据课设、毕设要求，调整实体位置、关系标注，添加必要的约束说明，让ER图更规范；

• 小白进阶：通过AI生成的SQL语句，学习建表规范，理解实体与表、属性与字段的映射关系，提升数据库设计能力。

4.3 论文提交注意事项

• 格式选择：优先选择Visio格式提交，若课程要求PNG格式，需选择高清分辨率（建议1080P以上），避免放大模糊；

• 图表规范：ER图需标注实体、属性、关系类型，主键标注下划线，贴合陈氏ER图规范，符合课程教学和论文评分要求；

• 同步一致性：确保ER图与论文中的SQL语句、业务描述一致，避免出现“ER图中有某实体，SQL中无对应表”的错误，答辩时容易被导师指出问题。

五、总结

对于计算机专业的学生而言，ER图绘制是课程作业、课设、毕设的核心任务之一，而SQL、MySQL、SQL Server是贯穿其中的核心技术点。一款好用的ER图工具，不仅能节省绘图时间、规避格式踩坑，更能帮助我们理解数据库设计的底层逻辑，兼顾实操效率与技术提升。

文中分享的SQL/AI生成ER图在线工具，无需安装、免费无门槛，完美适配学生场景，既能通过SQL一键生成规范ER图，又能通过AI帮助小白快速上手，同时支持PNG、Visio格式导出，解决论文提交的格式难题。希望大家能借助这款工具，摆脱手动绘图的烦恼，将更多时间投入到数据库设计、论文撰写中，顺利完成课设、毕设，拿到理想的成绩。

最后提醒：工具是辅助，理解ER图与SQL、MySQL/SQL Server的关联原理，才是核心——课设、毕设答辩中，能清晰阐述设计思路和技术原理，才是真正的加分项。
