很多人学 STM32，都停留在点灯、串口、定时器阶段，程序能跑，外设能用，但一到面试官问“GPIO 怎么配置外部中断？”、“NVIC 抢占优先级和响应优先级怎么理解？”就慌了手脚。

本篇博客以面试题为导向，从 GPIO 的输入输出模式、开漏/推挽区别，到 EXTI 外部中断配置流程、NVIC 优先级管理，带你完整梳理底层原理和面试答题思路。

看完这篇，你不仅能回答 GPIO 面试高频题，还能顺利把GPIO → EXTI → NVIC的链路讲清楚，面试稳如老狗！

本栏系列文章

STM32是怎么跑起来的？启动流程 + 时钟树一次讲透（面试高频)

其他专栏精品文章

大厂嵌入式代码规范（二）：命名规范与数据结构
 单片机开发环境搭建看这里
 SLAMCraft：自主导航机器人DIY(一)如何设计一个自己的SLAM机器人

前言

很多人学 STM32，都是从点灯、串口、定时器开始的。程序能跑，外设也能用，但一到面试官问下面这些问题就开始卡壳：

“STM32 GPIO 输入输出模式都有哪些？空闲状态是什么？”
“GPIO 如何触发外部中断？EXTI 怎么配置？”
“NVIC 的抢占优先级和响应优先级是什么？怎么理解？”
“开漏和推挽输出有什么区别？什么时候用哪一个？”

归根结底，这些问题都指向两件事，把这两件事弄明白，GPIO 面试题就不再是难点：

GPIO 的工作原理和模式
STM32 的中断体系（EXTI + NVIC）

一、STM32 GPIO 输入输出模式都有哪些？

STM32 GPIO 主要分 输入模式 和 输出模式，但原理上和大部分 MCU（如 AVR、NXP、TI）类似。理解底层原理，可以在面试中脱颖而出。

1. GPIO 的通用原理

GPIO 本质上是一个可配置的 数字开关，通过 P/N MOS 管 控制电平输出。

输入状态由 上下拉电阻 或浮空决定。
浮空输入容易受噪声影响，因此 MCU 通常提供上拉或下拉选项。
输入端通过 施密特触发器 做波形整形，避免按键抖动导致误触发。

2. GPIO 输入模式

模式	空闲电平	应用场景
上拉输入	高	按键、开关
下拉输入	低	按键、开关
浮空输入	不确定	外部信号读取，需要注意抖动
模拟输入	不限	ADC/DAC 输入

浮空输入如果没有外部上拉/下拉，很容易受到干扰，导致状态不稳定。

3. GPIO 输出模式

模式	描述	面试可回答场景
推挽输出	高低电平都能输出，驱动能力强	LED、蜂鸣器、继电器
开漏输出	只能输出低电平，需要外部上拉	I2C SDA、多主总线
推挽复用	外设复用功能	PWM 输出、USART TX
开漏复用	外设复用功能	I2C SDA 等

区分推挽和开漏输出，并结合实际应用举例，比如 I2C 总线用开漏，控制 LED 用推挽。

二、GPIO 怎么配置成外部中断？

面试常问：“假设要用按键触发中断，你怎么配置 GPIO 和 EXTI？”

2.1 EXTI 是什么？

标准回答流程：

初始化 GPIO 为输入
开启 GPIO 时钟，并映射到 EXTI 线
配置 EXTI 触发方式（上升沿 / 下降沿 / 双沿）
配置 NVIC 中断优先级并使能
编写 ISR，并清除中断标志

示例代码：

// GPIOE Pin2 映射到 EXTI_Line2
GPIO_EXTILineConfig(GPIO_PortSourceGPIOE, GPIO_PinSource2);

EXTI_InitTypeDef EXTI_InitStruct;
EXTI_InitStruct.EXTI_Line = EXTI_Line2;
EXTI_InitStruct.EXTI_Mode = EXTI_Mode_Interrupt;
EXTI_InitStruct.EXTI_Trigger = EXTI_Trigger_Rising;
EXTI_InitStruct.EXTI_LineCmd = ENABLE;
EXTI_Init(&EXTI_InitStruct);

void EXTI2_IRQHandler(void) {
    if(EXTI_GetITStatus(EXTI_Line2) != RESET) {
        // 中断逻辑
        EXTI_ClearITPendingBit(EXTI_Line2);
    }
}

2.1 EXTI 是什么？

EXTI 全称 External Interrupt/Event Controller，即外部中断/事件控制器。
作用：把 GPIO 的输入变化转换成中断请求（IRQ），每条 EXTI 线可连接 一个 GPIO 作为触发源（可映射多个 GPIO，但一次只能选一个）。
支持触发方式：上升沿 / 下降沿 / 双沿

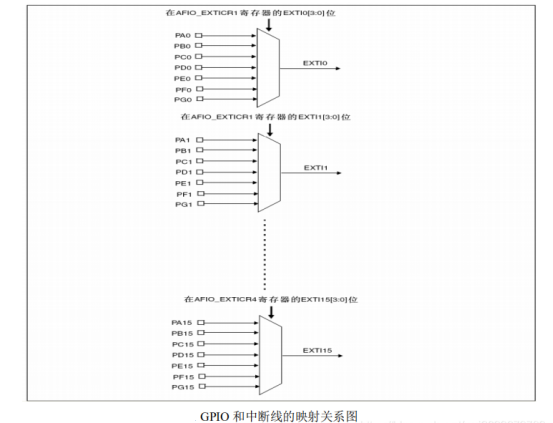

2.2 EXTI 线与 GPIO 映射

EXTI0-EXIT15对应 GPIO0~GPIO15
特殊线：EXTI16 → PVD，EXTI17 → RTC Alarm，EXTI18 → USB Wakeup

2.3 EXTI 配置流程

1、初始化 GPIO 为输入

2、使能 GPIO 时钟

3、配置 EXTI 线与 GPIO 映射

4、设置触发方式：上升沿 / 下降沿 / 双沿

5、配置 NVIC 优先级，并使能中断

6、编写 ISR，并清除挂起标志

// GPIO 输入初始化
GPIO_InitTypeDef GPIO_InitStruct;
GPIO_InitStruct.Pin = GPIO_PIN_2;
GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
GPIO_InitStruct.Pull = GPIO_NOPULL;
HAL_GPIO_Init(GPIOE, &GPIO_InitStruct);

// 映射 GPIOE Pin2 到 EXTI2
GPIO_EXTILineConfig(GPIO_PortSourceGPIOE, GPIO_PinSource2);

// 配置 EXTI 触发方式
EXTI_InitTypeDef EXTI_InitStruct;
EXTI_InitStruct.EXTI_Line = EXTI_Line2;
EXTI_InitStruct.EXTI_Mode = EXTI_Mode_Interrupt;
EXTI_InitStruct.EXTI_Trigger = EXTI_Trigger_Rising;
EXTI_InitStruct.EXTI_LineCmd = ENABLE;
EXTI_Init(&EXTI_InitStruct);

// NVIC 配置
NVIC_InitTypeDef NVIC_InitStruct;
NVIC_InitStruct.NVIC_IRQChannel = EXTI2_IRQn;
NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 0;
NVIC_InitStruct.NVIC_IRQChannelSubPriority = 1;
NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;
NVIC_Init(&NVIC_InitStruct);

// 中断服务函数
void EXTI2_IRQHandler(void) {
    if(EXTI_GetITStatus(EXTI_Line2) != RESET) {
        // 处理中断逻辑
        EXTI_ClearITPendingBit(EXTI_Line2);
    }
}

三、NVIC 中断管理（Nested Vectored Interrupt Controller）

面试常问：“NVIC 是啥？抢占优先级和响应优先级怎么理解？怎么配置？”

3.1、NVIC 是什么？

NVIC 全称 Nested Vectored Interrupt Controller，中文叫“嵌套向量中断控制器”
集成在 Cortex-M3 内核中
功能：
1. 管理 MCU 外部中断（IRQ）和可配置的核心异常
2. 决定中断优先级和嵌套执行顺序
3. 支持抢占式中断，高优先级可以打断低优先级
面试速记：“NVIC 让 MCU 知道哪个中断先跑，并允许高优先级中断打断低优先级中断，是 Cortex-M3 的中断调度核心。”

3.1、NVIC 优先级体系

NVIC 的优先级由 4 位有效优先级控制（STM32F1 系列）。优先级分为两部分：
1、抢占优先级（Preemption Priority） ：决定高优先级中断是否能打断低优先级中断。
2、响应优先级（Subpriority / Response Priority） ：抢占优先级相同时，决定先执行哪个中断。

NVIC 分组（Priority Group）

NVIC 优先级 4 位有效位，可以划分为抢占位和响应位
STM32 提供 5 种分组方式：

分组宏	抢占位	响应位	备注
NVIC_PriorityGroup_0	0	4	没有抢占位，全用响应位
NVIC_PriorityGroup_1	1	3	1 位抢占 + 3 位响应
NVIC_PriorityGroup_2	2	2	平衡分配
NVIC_PriorityGroup_3	3	1	抢占位多，嵌套能力强
NVIC_PriorityGroup_4	4	0	全用抢占位，无响应位

NVIC_PriorityGroupConfig() 只调用一次，后续所有中断都基于此分组。

2.2 总优先级计算

总优先级 = (抢占优先级 << 响应位数) | 响应优先级

例：分组 PriorityGroup_2（2 位抢占 + 2 位响应）
- 抢占位有效值：0~3
- 响应位有效值：0~3
- 总优先级 = 0~15

配置超出有效位数的优先级会被截断。

2.3 分组对配置生效的影响

分组 0（0 抢占位 + 4 响应位）
- 抢占优先级设置无效
- 响应优先级有效范围 0~15
- 配置抢占优先级会被忽略
分组 2（2 抢占位 + 2 响应位）
- 抢占位有效值：0~3
- 响应位有效值：0~3
- 超出范围会截断到最大值

分组 2，如果你给响应优先级设置 5，实际只生效 3。

2.4 核心异常与外部中断关系

类型	可配置	优先级范围	示例
核心异常	部分可配置	0~15	SysTick、PendSV 可配置；NMI/HardFault 固定最高不可改
外部中断	可配置	0~15	EXTI0~EXTI15，USART1/2 等

核心异常也使用 4 位有效位
NMI / HardFault 是固定最高优先级，不可屏蔽
其他核心异常可通过 SHPR 寄存器配置

四、NVIC 配置流程

面试常问：“NVIC 怎么配置？举个例子。”

4.1 配置分组

NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); // 2 位抢占 + 2 位响应

4.2 配置中断

以 USART1 和 EXTI2 为例：

// USART1
NVIC_InitTypeDef NVIC_InitStruct;
NVIC_InitStruct.NVIC_IRQChannel = USART1_IRQn;
NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 1;
NVIC_InitStruct.NVIC_IRQChannelSubPriority = 0;
NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;
NVIC_Init(&NVIC_InitStruct);

// EXTI2
NVIC_InitStruct.NVIC_IRQChannel = EXTI2_IRQn;
NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 0; // 高于 USART1
NVIC_InitStruct.NVIC_IRQChannelSubPriority = 1;
NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;
NVIC_Init(&NVIC_InitStruct);

其中： EXTI2 抢占优先级更高，可以打断 USART1，同抢占优先级时，响应优先级决定先执行哪一个。

五、NVIC 嵌套中断原理

低优先级中断执行时，高优先级中断到来：

CPU 保存当前上下文（PC、寄存器）
跳转执行高优先级 ISR
完成后恢复低优先级中断
同级抢占优先级 → 按响应优先级执行
不可屏蔽异常（NMI/HardFault）永远优先

小结

STM32 GPIO + EXTI + NVIC，看似零散的知识，其实是一条完整的链路：GPIO 控制信号 → EXTI 生成中断 → NVIC 调度执行。面试官问你时，不在乎你会调用多少函数，而在乎你能否把这条链路讲顺、讲清楚。

记住几个关键点：

1. GPIO 模式：输入/输出/复用，空闲电平和应用场景必须会讲。
2. EXTI 配置：映射、触发方式、NVIC 配置、ISR 清标志位缺一不可。
3. NVIC 优先级：分组决定抢占/响应位，核心异常和外部中断优先级要分清。
一句话总结：理解底层原理 + 掌握配置流程 + 知道优先级逻辑 = 面试高分利器。如果你能把 GPIO → EXTI → NVIC 链路讲顺，面试官面前稳如老狗。
