写在前面

做局放（PD）教学时，一个常见问题是：

• 图谱看了很多；
• 名词记了不少；
• 但一到真实图谱对照，还是容易“看不出门道”。

所以我做了这个网站：GIS 局放图谱与动画库。
目标不是堆更多术语，而是把“看图思路”做成可交互、可反复演示、可直接拿来教学的工具。

---

【截图占位符】

请在这里插入你的网站截图（建议放首页或“生成过程”页）。
推荐尺寸：1080 x 600 或 1242 x 702。
建议文案：GIS 局放图谱与动画库页面示意

---

这个网站主要能做什么

如果用一句话概括：

把“局放图谱识别”拆成可操作的五个模块。

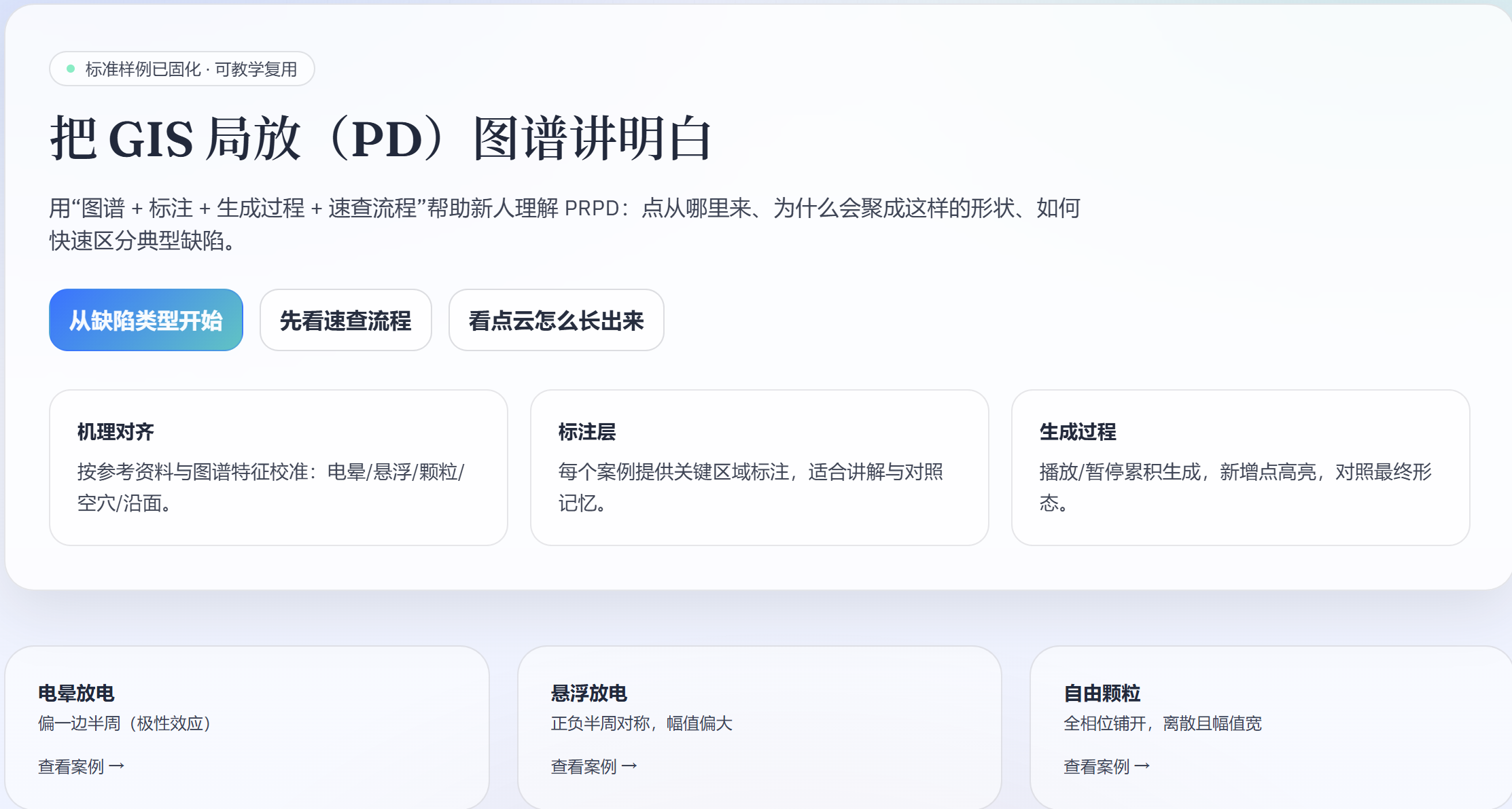

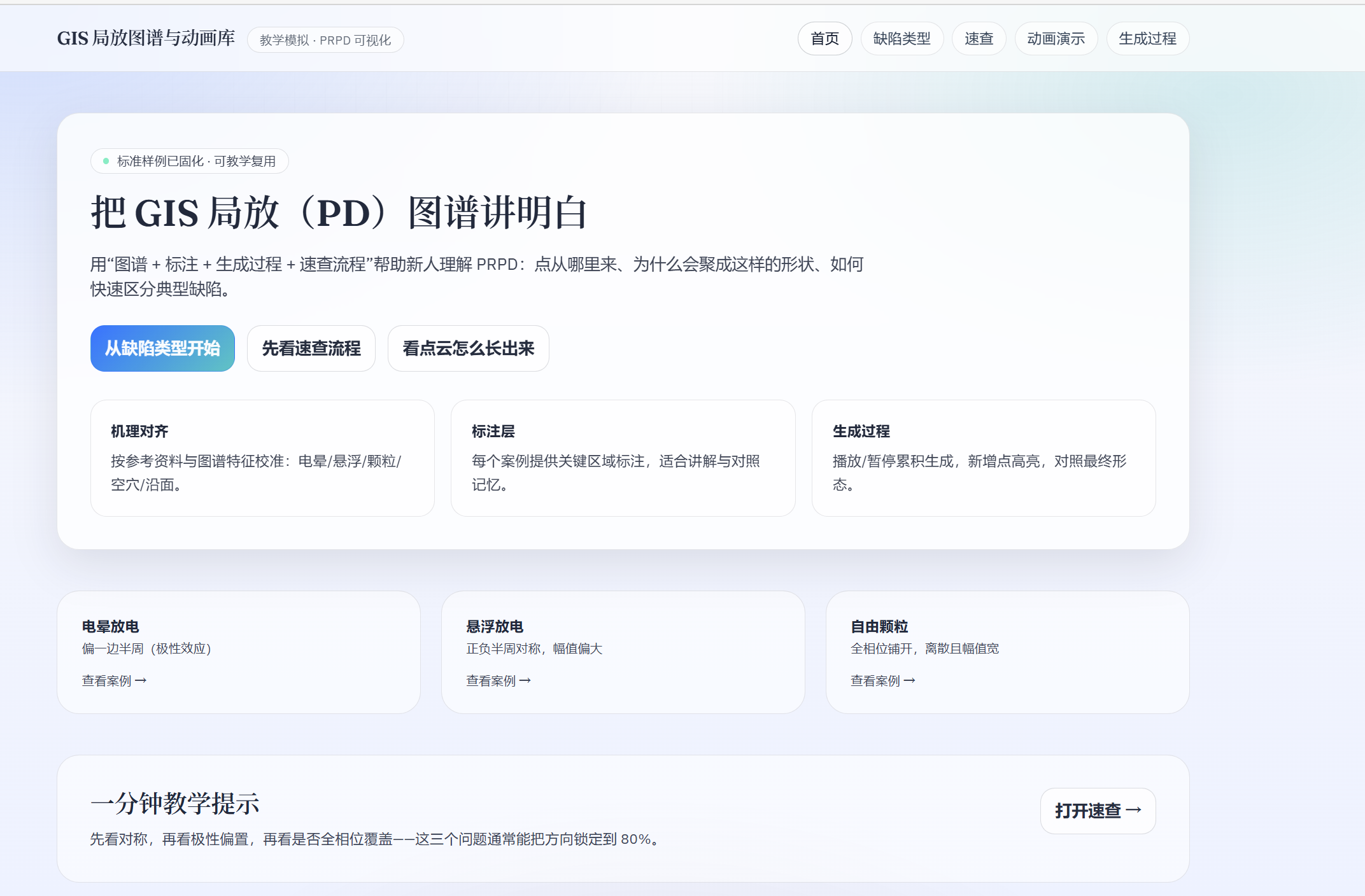

1）首页：先建立整体认知

首页不是纯介绍页，而是快速把用户带到核心入口：

• 从缺陷类型开始看；
• 先走一遍速查流程；
• 或直接看“点云怎么长出来”。

适合第一次接触 PRPD 的读者先建立框架。

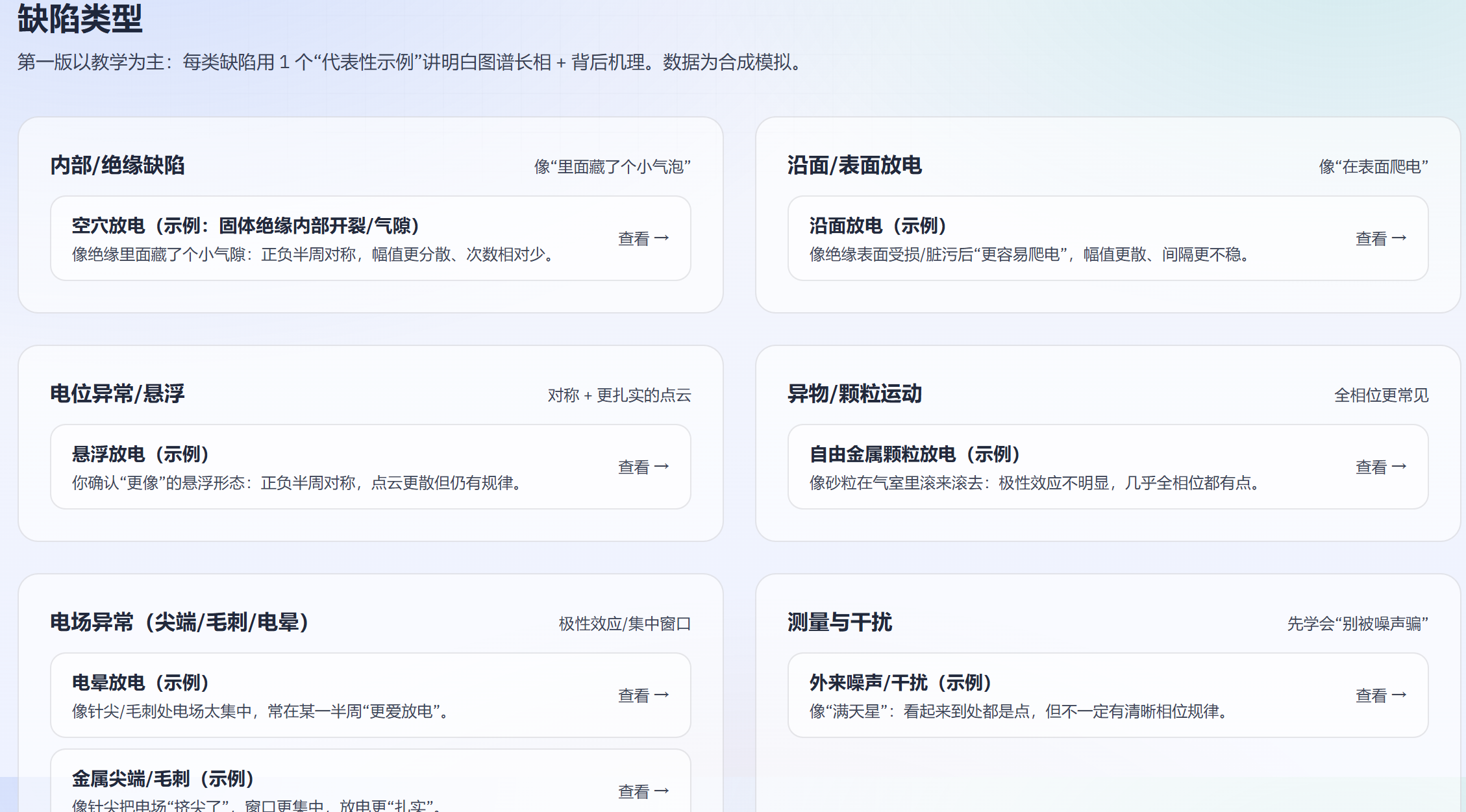

2）缺陷类型：按典型场景分组

站内把常见类型做了分组与示例：

• 电晕放电
• 悬浮放电
• 自由颗粒放电
• 空穴放电
• 沿面放电
• 以及干扰、多源叠加等补充案例

每个案例都不是只给一张图，而是配了“看点提示”和解释文本。

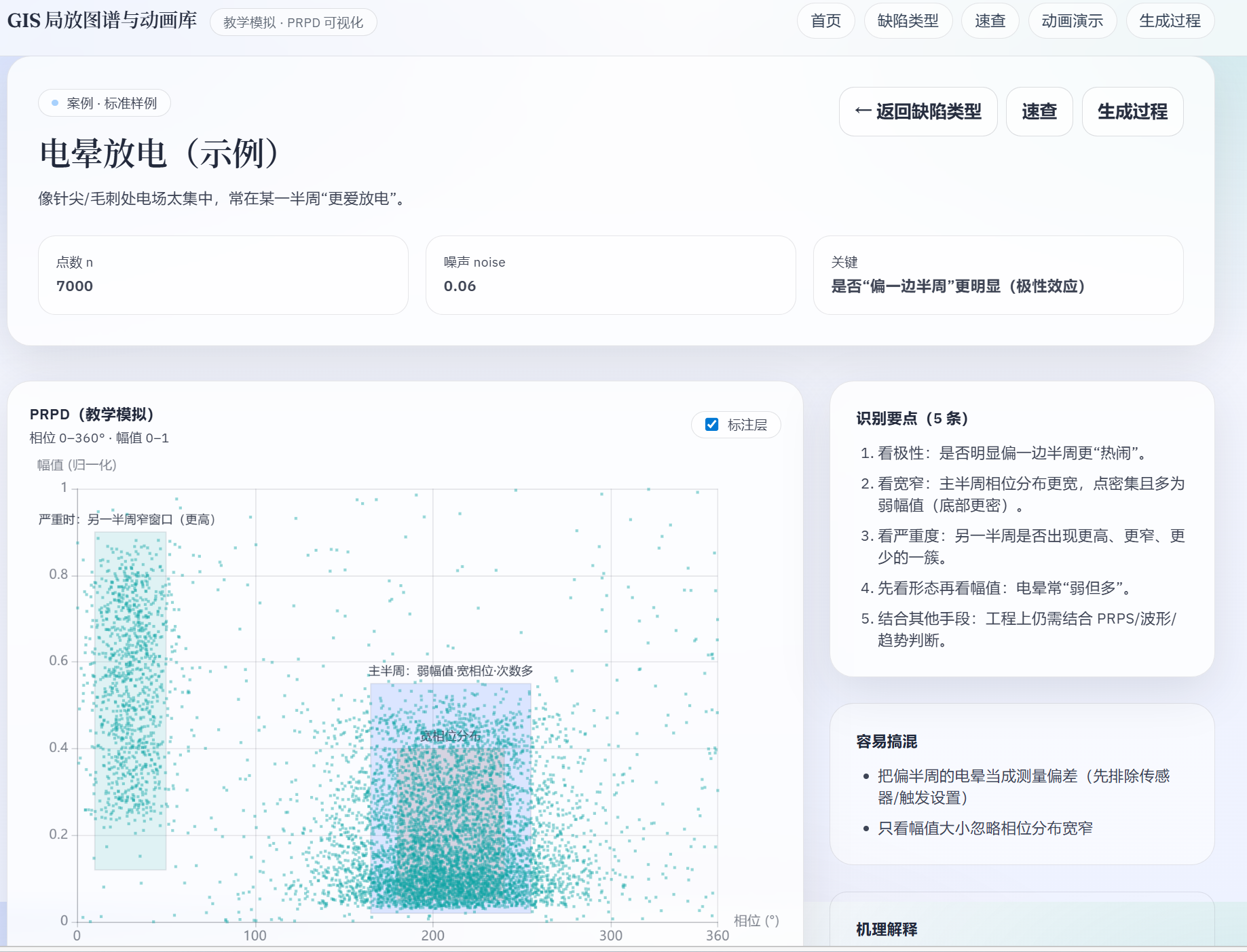

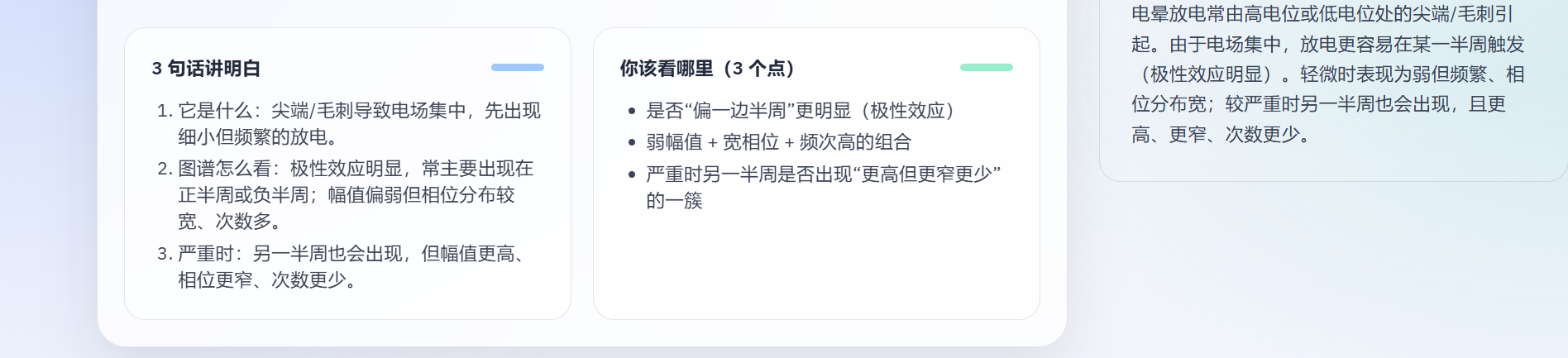

3）案例详情：一页讲清“看哪里、怎么区分”

进入具体案例后，你会看到：

• PRPD 图谱本体；
• 可开关的标注层；
• 三句话快速理解；
• 识别要点（5条）；
• 容易混淆点和机理说明。

这部分适合教学讲解、培训演示、以及自学时做对照记忆。

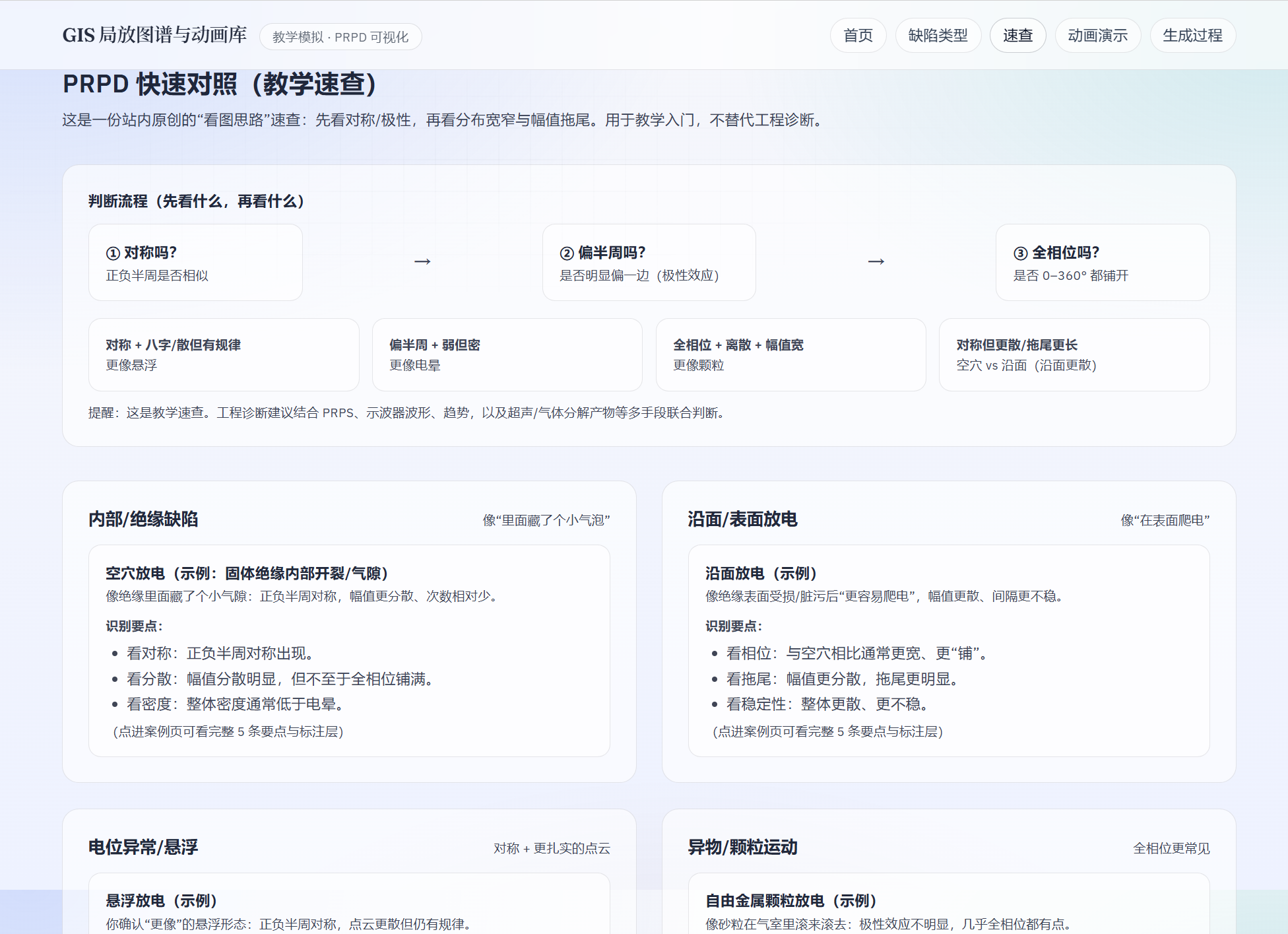

4）快速对照（速查）：先判断再细看

速查页强调一个实用顺序：

1. 先看对称性；
2. 再看是否偏半周（极性效应）；
3. 再看是否全相位铺开。

这个顺序非常适合“先快速锁方向，再深入分析”的实战场景。

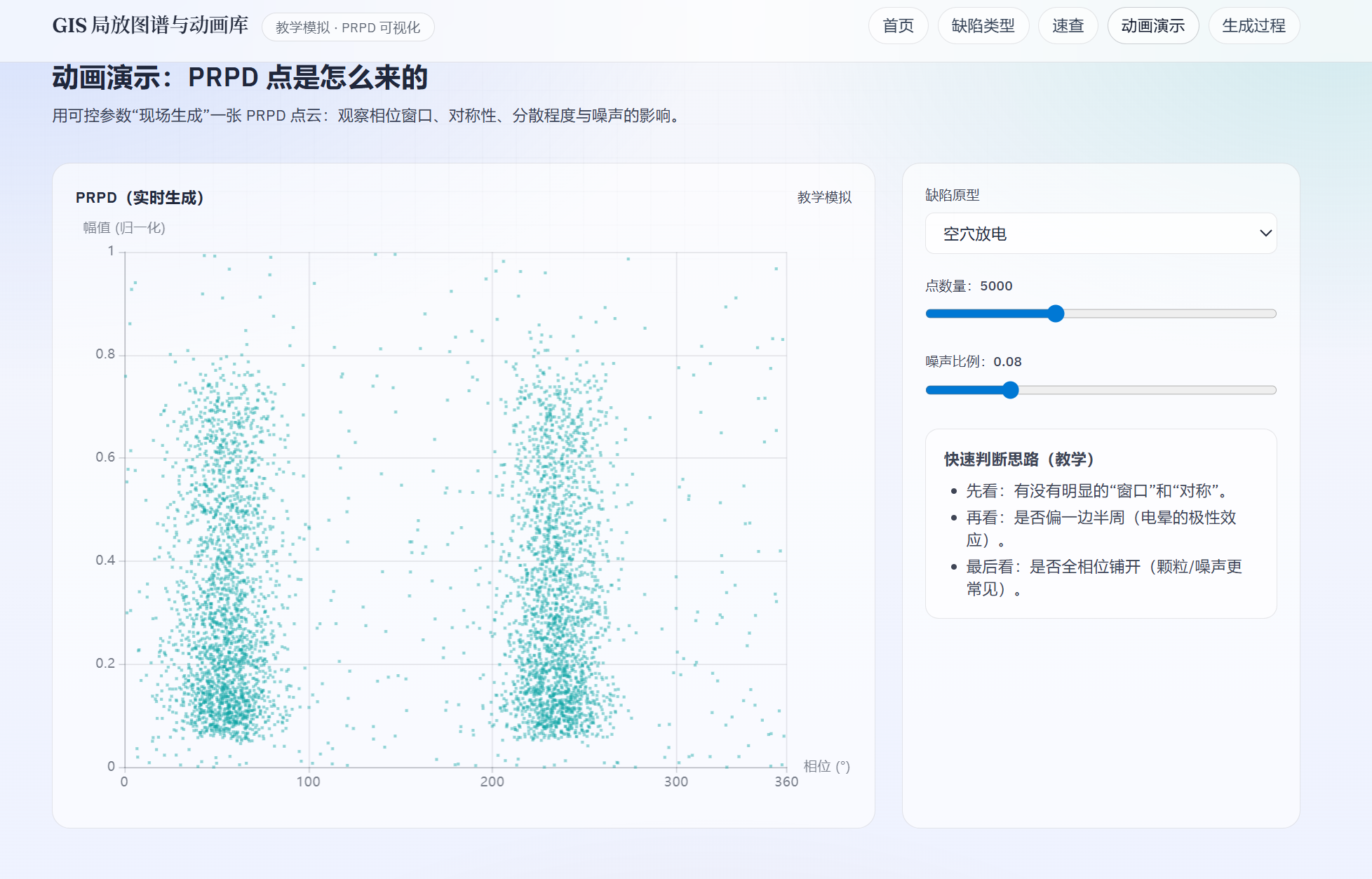

5）动画演示 + 生成过程：把静态图变成动态理解

这是我自己最看重的模块之一。

你可以直接调参数，观察：

• 点数量变化；
• 噪声比例变化；
• 不同缺陷原型切换后，图谱如何变化；
• 点云从 0 到完整形态的累积过程。

对新人来说，这一步能显著降低“只会背图、不理解机制”的问题。

---

适合哪些人用

这个网站目前最适合下面三类人：

• 局放相关教学/培训讲师；
• 电力设备状态检测方向的初学者；
• 需要做图谱演示、汇报讲解或内训材料的人。

它是一个教学模拟平台，强调认知建立和方法训练。
在工程诊断场景中，仍建议结合 PRPS、波形、趋势和现场多源信息综合判断。

---

我为什么把它放在个人主页同域名下

之前它独立部署在外链站点，部分网络环境下偶发不可达。
所以我把它整合到了个人主页同域名：

• 主站：yyqaiking.online
• GIS 子站：yyqaiking.online/gis-pd-atlas/

这样做的好处很直接：

• 访问链路更稳定；
• 用户不需要跳转多个域名；
• 内容入口更统一，后续更新也更集中。

---

建议你这样用它（教学版）

如果你是第一次使用，我建议按这个顺序：

1. 先看“快速对照”建立判断流程；
2. 再进“缺陷类型”看典型示例；
3. 进入“案例详情”看标注与要点；
4. 最后在“生成过程”里调参数，验证理解。

这个顺序比“从头到尾全读一遍”更高效。

---

最后

我做这个 GIS 图谱库，不是为了“多一个页面”，而是想把局放图谱里那些抽象又容易混淆的部分，变成可操作、可演示、可复用的教学工具。

如果你也在做局放教学、技术分享、或者团队培训，欢迎直接试用并反馈。

访问地址：

• https://yyqaiking.online/gis-pd-atlas/

关注公众号 码海寻道，后续我会继续更新这个图谱库的案例和功能迭代。
