高频电磁场仿真-主题045-微波有源器件与非线性效应
·
第四十五篇：微波有源器件与非线性效应
摘要
微波有源器件是现代射频与微波系统的核心组成部分，包括放大器、混频器、振荡器、检波器等关键器件。与无源器件不同，有源器件通过外部能量源（如直流偏置）实现对微波信号的放大、变频、产生等功能。本主题系统介绍微波有源器件的工作原理、设计方法和非线性效应分析。首先阐述半导体器件（二极管、晶体管）的微波特性，包括小信号模型和大信号模型；然后详细讨论功率放大器的分类（A类、B类、C类、D类、E类、F类）及其效率优化技术；接着分析混频器的工作原理、变频损耗和交调失真；最后深入探讨振荡器的起振条件、相位噪声和频率稳定性。通过Python仿真实现放大器的增益压缩、交调失真分析、振荡器瞬态响应等关键特性，为微波有源电路设计提供理论基础和实践指导。
关键词
微波有源器件，功率放大器，混频器，振荡器，非线性效应，交调失真，相位噪声，半导体器件
1. 微波半导体器件基础
1.1 微波二极管
微波二极管是微波电路中最基本的有源器件，具有非线性的电流-电压特性。常见的微波二极管包括：
1.1.1 PIN二极管
PIN二极管在P型和N型半导体之间插入一层本征（I型）半导体，形成P-I-N结构。其主要特点：
- 正向偏置：I层载流子注入，呈现低阻抗（导通状态）
- 反向偏置：I层耗尽，呈现高阻抗（截止状态）
- 微波特性：在高频下，载流子寿命远大于信号周期，表现为电流控制电阻
PIN二极管的等效电路模型：
ZPIN=Rs+Rj1+jωCjRjZ_{PIN} = R_s + \frac{R_j}{1 + j\omega C_j R_j}ZPIN=Rs+1+jωCjRjRj
其中，RsR_sRs为串联电阻，RjR_jRj为结电阻，CjC_jCj为结电容。
1.1.2 肖特基二极管
肖特基二极管利用金属-半导体接触形成的肖特基势垒，具有：
- 低结电容：适合高频应用（可达毫米波频段）
- 快速开关：载流子为多数载流子，无少数载流子存储效应
- 非线性特性：用于混频、检波、倍频
肖特基二极管的I-V特性：
I=Is(eqV/nkT−1)I = I_s \left( e^{qV/nkT} - 1 \right)I=Is(eqV/nkT−1)
其中，IsI_sIs为反向饱和电流，nnn为理想因子（通常1.0-1.2）。
1.1.3 变容二极管
变容二极管（Varactor）利用PN结电容随反向偏压变化的特性：
Cj=Cj0(1+VRVbi)mC_j = \frac{C_{j0}}{\left(1 + \frac{V_R}{V_{bi}}\right)^m}Cj=(1+VbiVR)mCj0
其中，Cj0C_{j0}Cj0为零偏压结电容，VRV_RVR为反向偏压，VbiV_{bi}Vbi为内建电势，mmm为变容指数（突变结m≈0.5，线性缓变结m≈0.33）。
变容二极管主要应用于：
- 压控振荡器（VCO）
- 调谐电路
- 参量放大器
- 电子调谐滤波器
1.1.4 阶跃恢复二极管
阶跃恢复二极管具有特殊的掺杂分布，在正向到反向转换时产生快速电流截止，用于：
- 脉冲整形
- 谐波发生器
- 梳状频谱发生器
1.2 微波晶体管
微波晶体管是现代微波集成电路的核心器件，主要包括双极型晶体管（BJT）和场效应晶体管（FET）。
1.2.1 双极型晶体管（BJT）
微波BJT采用异质结结构（HBT），如SiGe HBT、InGaP/GaAs HBT，具有：
- 高截止频率：fTf_TfT可达数百GHz
- 高功率增益：适合功率放大器
- 良好的线性度：适合低噪声放大器
BJT的小信号等效电路参数：
| 参数 | 符号 | 典型值 | 物理意义 |
|---|---|---|---|
| 跨导 | gmg_mgm | 10-100 mS | 电流放大能力 |
| 基极电阻 | rbr_brb | 5-50 Ω | 基区串联电阻 |
| 发射结电容 | CbeC_{be}Cbe | 0.1-1 pF | BE结耗尽电容 |
| 集电结电容 | CbcC_{bc}Cbc | 0.05-0.5 pF | BC结耗尽电容 |
| 电流增益 | β\betaβ | 50-200 | 直流电流放大系数 |
BJT的S参数模型：
S21=2gmZ0ωCbcZ0(1+gmZ0)+jω(Cbe+Cbc)Z0S_{21} = \frac{2g_mZ_0}{\omega C_{bc}Z_0(1+g_mZ_0)+j\omega(C_{be}+C_{bc})Z_0}S21=ωCbcZ0(1+gmZ0)+jω(Cbe+Cbc)Z02gmZ0
1.2.2 场效应晶体管（FET）
微波FET包括：
- MESFET：金属-半导体场效应管（GaAs工艺）
- HEMT：高电子迁移率晶体管（AlGaAs/GaAs、AlGaN/GaN）
- PHEMT：赝配高电子迁移率晶体管
- mHEMT：变质高电子迁移率晶体管
FET的主要优点：
- 高电子迁移率：HEMT可达>10,000 cm²/V·s
- 低噪声系数：HEMT噪声系数可低至0.5 dB（12 GHz）
- 高功率密度：GaN HEMT功率密度>5 W/mm
FET的小信号等效电路：
Yin=jω(Cgs+Cgd)+jωCgsgmjωCgs+GdsY_{in} = j\omega(C_{gs} + C_{gd}) + \frac{j\omega C_{gs}g_m}{j\omega C_{gs} + G_{ds}}Yin=jω(Cgs+Cgd)+jωCgs+GdsjωCgsgm
其中，CgsC_{gs}Cgs为栅源电容，CgdC_{gd}Cgd为栅漏电容（米勒电容），gmg_mgm为跨导，GdsG_{ds}Gds为漏源电导。
1.2.3 晶体管频率特性
晶体管的频率特性由以下参数描述：
-
截止频率fTf_TfT：电流增益降为1时的频率
fT=gm2π(Cgs+Cgd)f_T = \frac{g_m}{2\pi(C_{gs} + C_{gd})}fT=2π(Cgs+Cgd)gm -
最大振荡频率fmaxf_{max}fmax：功率增益降为1时的频率
fmax=fT2rg(gmRds+2πfTCgdRds)f_{max} = \frac{f_T}{2\sqrt{r_g(g_mR_{ds} + 2\pi f_T C_{gd}R_{ds})}}fmax=2rg(gmRds+2πfTCgdRds)fT -
单向增益（Mason增益）U：
U=∣S21/S12−1∣22k∣S21/S12∣−2Re(S21/S12)U = \frac{|S_{21}/S_{12}-1|^2}{2k|S_{21}/S_{12}|-2\text{Re}(S_{21}/S_{12})}U=2k∣S21/S12∣−2Re(S21/S12)∣S21/S12−1∣2
其中，kkk为Rollett稳定因子。
1.3 晶体管稳定性分析
1.3.1 稳定性判据
微波晶体管的稳定性由Rollett稳定因子k和辅助条件∣Δ∣|\Delta|∣Δ∣决定：
k=1−∣S11∣2−∣S22∣2+∣Δ∣22∣S12S21∣k = \frac{1-|S_{11}|^2-|S_{22}|^2+|\Delta|^2}{2|S_{12}S_{21}|}k=2∣S12S21∣1−∣S11∣2−∣S22∣2+∣Δ∣2
Δ=S11S22−S12S21\Delta = S_{11}S_{22} - S_{12}S_{21}Δ=S11S22−S12S21
- 无条件稳定：k>1k > 1k>1 且 ∣Δ∣<1|\Delta| < 1∣Δ∣<1
- 条件稳定：k<1k < 1k<1 或 ∣Δ∣>1|\Delta| > 1∣Δ∣>1
1.3.2 稳定圆
在Smith圆图上，稳定圆定义为：
CL=(S22−ΔS11∗)∗∣S22∣2−∣Δ∣2C_L = \frac{(S_{22} - \Delta S_{11}^*)^*}{|S_{22}|^2 - |\Delta|^2}CL=∣S22∣2−∣Δ∣2(S22−ΔS11∗)∗
rL=∣S12S21∣∣∣S22∣2−∣Δ∣2∣r_L = \frac{|S_{12}S_{21}|}{||S_{22}|^2 - |\Delta|^2|}rL=∣∣S22∣2−∣Δ∣2∣∣S12S21∣
稳定区域取决于∣S11∣|S_{11}|∣S11∣和稳定圆的位置关系。
1.3.3 稳定化技术
当晶体管条件稳定时，可采用以下稳定化技术：
- 串联电阻：在栅极或漏极串联电阻降低增益
- 并联电阻：在输入或输出端并联电阻到地
- 反馈网络：引入负反馈改善稳定性
- 吸收式匹配：使用有损匹配网络
2. 微波放大器设计
2.1 放大器基础
2.1.1 增益定义
微波放大器的增益有多种定义方式：
-
转换功率增益GTG_TGT：
GT=PLPavs=∣S21∣2(1−∣ΓS∣2)(1−∣ΓL∣2)∣(1−S11ΓS)(1−S22ΓL)−S12S21ΓSΓL∣2G_T = \frac{P_L}{P_{avs}} = \frac{|S_{21}|^2(1-|\Gamma_S|^2)(1-|\Gamma_L|^2)}{|(1-S_{11}\Gamma_S)(1-S_{22}\Gamma_L)-S_{12}S_{21}\Gamma_S\Gamma_L|^2}GT=PavsPL=∣(1−S11ΓS)(1−S22ΓL)−S12S21ΓSΓL∣2∣S21∣2(1−∣ΓS∣2)(1−∣ΓL∣2) -
工作功率增益GPG_PGP：
GP=PLPin=∣S21∣2(1−∣ΓL∣2)(1−∣Γin∣2)∣1−S22ΓL∣2G_P = \frac{P_L}{P_{in}} = \frac{|S_{21}|^2(1-|\Gamma_L|^2)}{(1-|\Gamma_{in}|^2)|1-S_{22}\Gamma_L|^2}GP=PinPL=(1−∣Γin∣2)∣1−S22ΓL∣2∣S21∣2(1−∣ΓL∣2) -
资用功率增益GAG_AGA：
GA=PavnPavs=∣S21∣2(1−∣ΓS∣2)(1−∣Γout∣2)∣1−S11ΓS∣2G_A = \frac{P_{avn}}{P_{avs}} = \frac{|S_{21}|^2(1-|\Gamma_S|^2)}{(1-|\Gamma_{out}|^2)|1-S_{11}\Gamma_S|^2}GA=PavsPavn=(1−∣Γout∣2)∣1−S11ΓS∣2∣S21∣2(1−∣ΓS∣2)
其中，Γin=S11+S12S21ΓL1−S22ΓL\Gamma_{in} = S_{11} + \frac{S_{12}S_{21}\Gamma_L}{1-S_{22}\Gamma_L}Γin=S11+1−S22ΓLS12S21ΓL，Γout=S22+S12S21ΓS1−S11ΓS\Gamma_{out} = S_{22} + \frac{S_{12}S_{21}\Gamma_S}{1-S_{11}\Gamma_S}Γout=S22+1−S11ΓSS12S21ΓS。
2.1.2 噪声系数
放大器的噪声系数定义为：
F=Si/NiSo/No=1+NaGNiF = \frac{S_i/N_i}{S_o/N_o} = 1 + \frac{N_a}{G N_i}F=So/NoSi/Ni=1+GNiNa
其中，NaN_aNa为放大器增加的噪声功率，GGG为增益。
多级放大器的总噪声系数（Friis公式）：
Ftotal=F1+F2−1G1+F3−1G1G2+⋯F_{total} = F_1 + \frac{F_2-1}{G_1} + \frac{F_3-1}{G_1G_2} + \cdotsFtotal=F1+G1F2−1+G1G2F3−1+⋯
低噪声放大器（LNA）设计要点：
- 第一级噪声系数最小化
- 输入匹配优化噪声系数而非增益
- 使用高fTf_TfT、低rgr_grg的晶体管

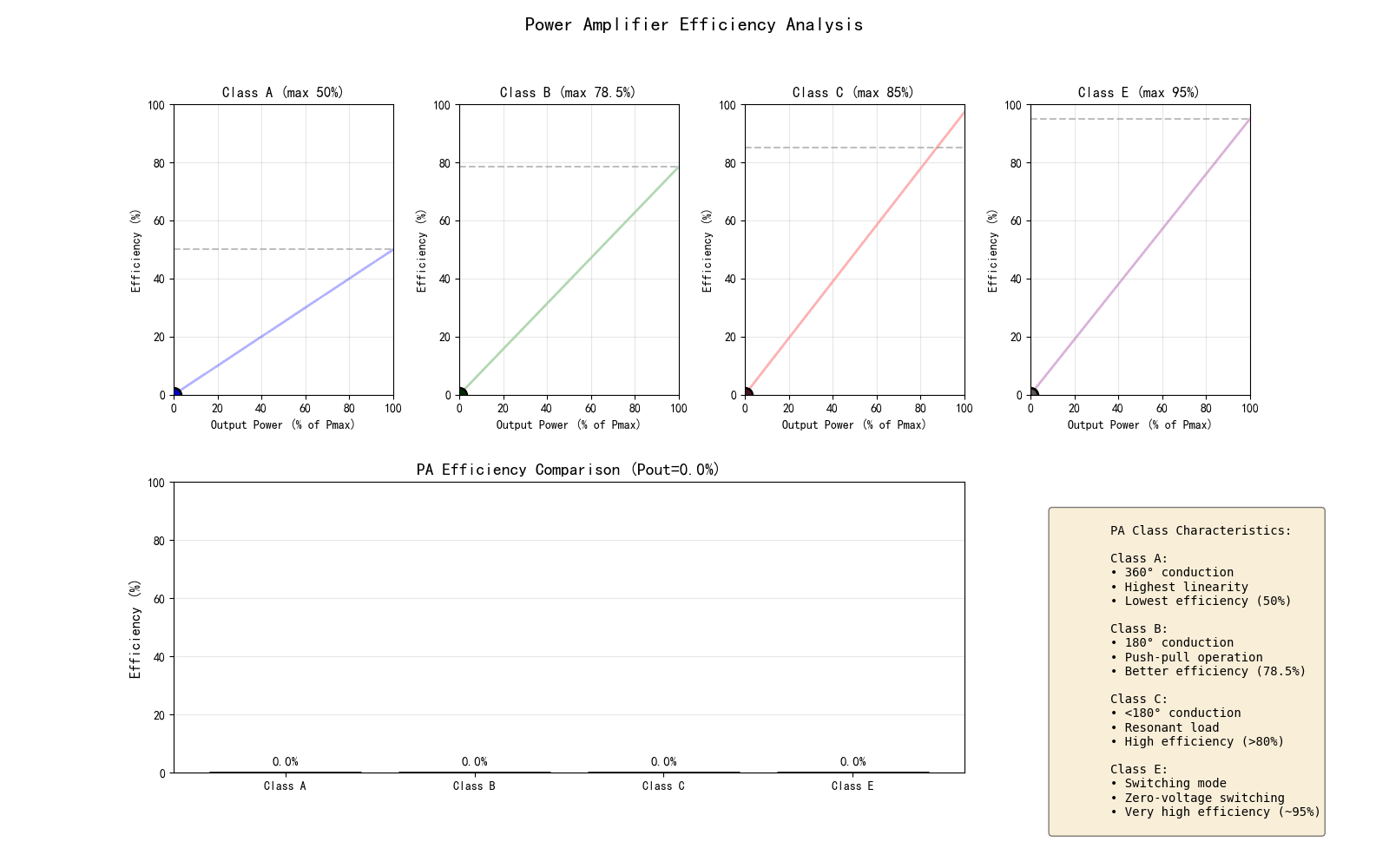

2.2 功率放大器分类
功率放大器按导通角和工作模式分类：
2.2.1 A类放大器
- 导通角：360°（全周期导通）
- 理论效率：50%（正弦信号）
- 特点：线性度最好，效率最低
- 应用：小信号放大、驱动级
A类放大器的效率：
η=PoutPDC=12VppVDD⋅IppIDD\eta = \frac{P_{out}}{P_{DC}} = \frac{1}{2}\frac{V_{pp}}{V_{DD}} \cdot \frac{I_{pp}}{I_{DD}}η=PDCPout=21VDDVpp⋅IDDIpp
最大效率（Vpp=VDDV_{pp}=V_{DD}Vpp=VDD，Ipp=IDDI_{pp}=I_{DD}Ipp=IDD）：
ηmax=50%\eta_{max} = 50\%ηmax=50%
2.2.2 B类放大器
- 导通角：180°（半周期导通）
- 理论效率：78.5%
- 特点：推挽结构，交越失真
- 应用：音频放大、射频功率放大
B类推挽放大器效率：
η=π4⋅VoutVDD\eta = \frac{\pi}{4} \cdot \frac{V_{out}}{V_{DD}}η=4π⋅VDDVout
最大效率（Vout=VDDV_{out}=V_{DD}Vout=VDD）：
ηmax=π4≈78.5%\eta_{max} = \frac{\pi}{4} \approx 78.5\%ηmax=4π≈78.5%
2.2.3 C类放大器
- 导通角：<180°
- 理论效率：可达90%以上
- 特点：谐振负载恢复完整波形
- 应用：射频功率放大、发射机末级
C类放大器效率与导通角关系：
η=θ−sinθ4(sin(θ/2)−(θ/2)cos(θ/2))\eta = \frac{\theta - \sin\theta}{4(\sin(\theta/2) - (\theta/2)\cos(\theta/2))}η=4(sin(θ/2)−(θ/2)cos(θ/2))θ−sinθ
当θ→0\theta \to 0θ→0时，η→100%\eta \to 100\%η→100%（但输出功率趋于0）。
2.2.4 D类、E类、F类开关模式放大器
D类放大器：
- 采用两个开关管推挽工作
- 输出为方波，经LC滤波恢复正弦
- 理论效率：100%
E类放大器：
- 单端开关模式
- 利用器件输出电容作为谐振元件
- 零电压开关（ZVS）降低开关损耗
- 理论效率：100%
E类放大器设计方程：
X=1.110ωC1,B=0.1836ωC1X = \frac{1.110}{\omega C_1}, \quad B = 0.1836\omega C_1X=ωC11.110,B=0.1836ωC1
F类放大器：
- 利用谐波终端控制提高效率
- 二次谐波短路，三次谐波开路
- 理论效率：88.4%（三次谐波）
- 更高次谐波可进一步提高效率
F类放大器电压波形：
v(θ)=VDD+V1cosθ+V3cos3θv(\theta) = V_{DD} + V_1\cos\theta + V_3\cos3\thetav(θ)=VDD+V1cosθ+V3cos3θ
通过优化谐波分量，可获得方波-like电压波形。
2.3 功率放大器线性化技术

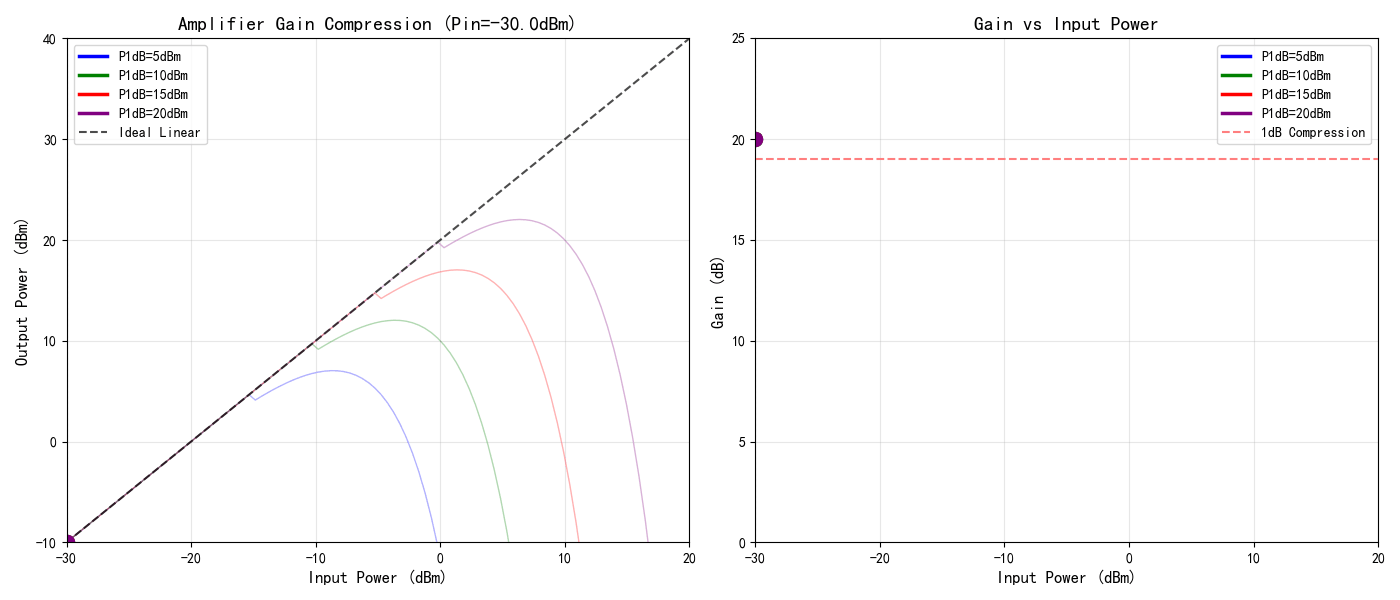

2.3.1 增益压缩与1dB压缩点
放大器的非线性导致增益随输入功率增加而压缩：
Pout=G1Pin+G2Pin2+G3Pin3+⋯P_{out} = G_1 P_{in} + G_2 P_{in}^2 + G_3 P_{in}^3 + \cdotsPout=G1Pin+G2Pin2+G3Pin3+⋯
1dB压缩点（P1dB）定义为增益比线性增益低1dB时的输出功率：
P1dB=Pout,linear−1dBP_{1dB} = P_{out,linear} - 1\text{dB}P1dB=Pout,linear−1dB
2.3.2 交调失真
当两个频率相近的信号f1f_1f1、f2f_2f2通过非线性放大器时，会产生交调产物：
- 三阶交调（IMD3）：2f1−f22f_1 - f_22f1−f2，2f2−f12f_2 - f_12f2−f1
- 三阶交调点（IP3）：IMD3产物与基波功率相等时的输出功率
三阶交调产物功率：
PIMD3=3Pout−2IP3P_{IMD3} = 3P_{out} - 2IP_3PIMD3=3Pout−2IP3
或表示为：
IP3=Pout+Δ2IP_3 = P_{out} + \frac{\Delta}{2}IP3=Pout+2Δ
其中，Δ\DeltaΔ为基波与IMD3的功率差。
2.3.3 线性化技术
-
前馈线性化：
- 主放大器输出与输入比较提取失真
- 误差放大器放大并反相抵消失真
- 可消除IMD3 20-30dB
-
反馈线性化：
- 射频反馈：带宽受限
- 包络反馈：仅校正AM-AM失真
- 极坐标反馈：同时校正AM-AM和AM-PM
-
预失真：
- 模拟预失真：简单，温度敏感
- 数字预失真（DPD）：自适应，高性能
- 查找表（LUT）或多项式实现
-
包络跟踪（ET）：
- 动态调整电源电压跟踪信号包络
- 提高效率同时保持线性度
- 需要高速DC-DC转换器
3. 微波混频器
3.1 混频器基础

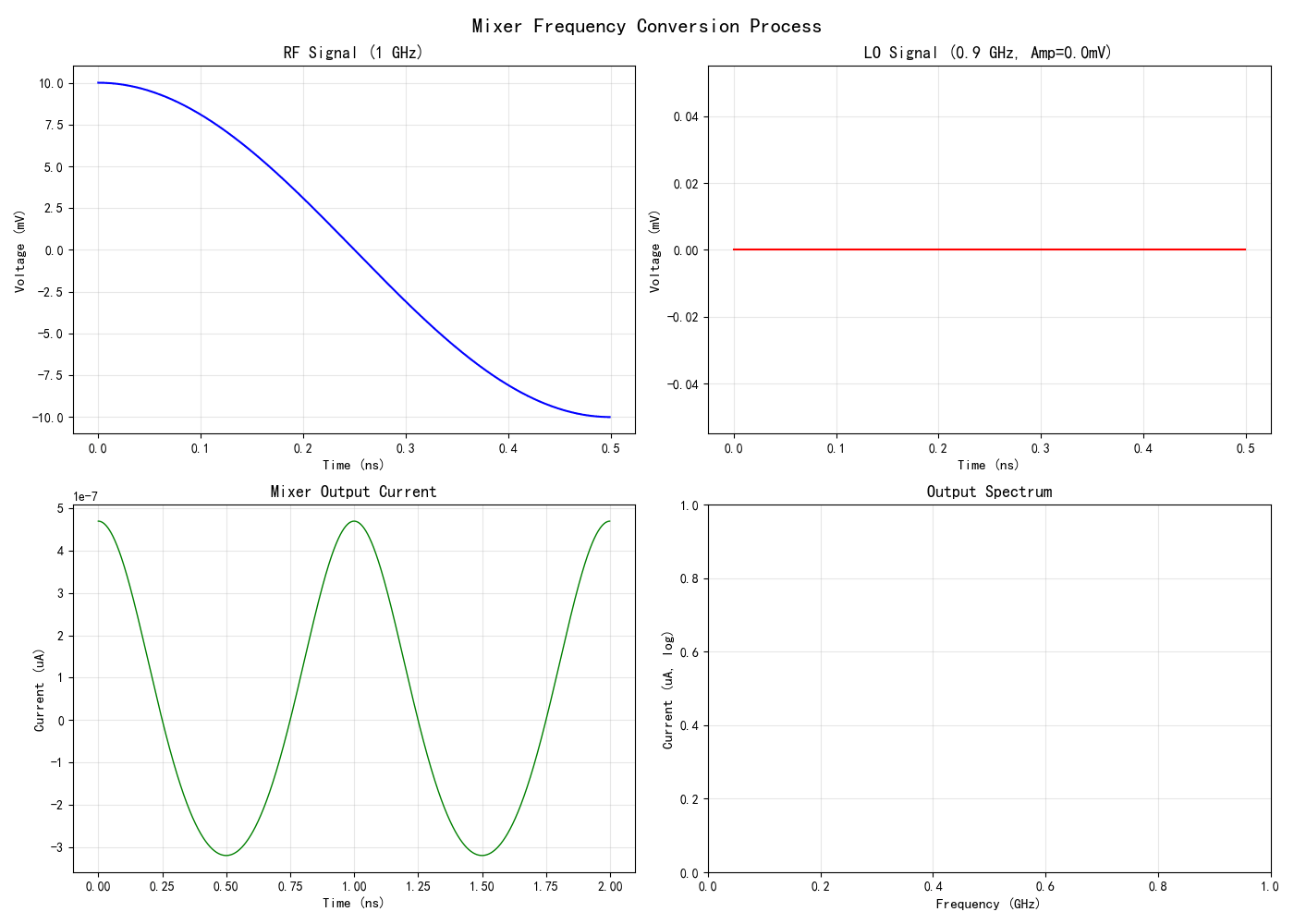

3.1.1 混频原理
混频器利用非线性器件实现频率变换。设输入信号：
vRF=VRFcos(ωRFt)v_{RF} = V_{RF}\cos(\omega_{RF}t)vRF=VRFcos(ωRFt)
vLO=VLOcos(ωLOt)v_{LO} = V_{LO}\cos(\omega_{LO}t)vLO=VLOcos(ωLOt)
通过非线性器件（如二极管）后，输出包含：
vout=a1(vRF+vLO)+a2(vRF+vLO)2+a3(vRF+vLO)3+⋯v_{out} = a_1(v_{RF} + v_{LO}) + a_2(v_{RF} + v_{LO})^2 + a_3(v_{RF} + v_{LO})^3 + \cdotsvout=a1(vRF+vLO)+a2(vRF+vLO)2+a3(vRF+vLO)3+⋯
二次项产生和频与差频：
vIF∝VRFVLOcos((ωRF±ωLO)t)v_{IF} \propto V_{RF}V_{LO}\cos((\omega_{RF} \pm \omega_{LO})t)vIF∝VRFVLOcos((ωRF±ωLO)t)
3.1.2 变频增益/损耗
混频器的变频增益（有源混频器）或变频损耗（无源混频器）：
Gc=PIFPRFG_c = \frac{P_{IF}}{P_{RF}}Gc=PRFPIF
无源二极管混频器的理论最小变频损耗：
Lc=π24≈3.92 dBL_c = \frac{\pi^2}{4} \approx 3.92\text{ dB}Lc=4π2≈3.92 dB
实际混频器损耗通常为4-8 dB。
3.2 混频器拓扑
3.2.1 单端混频器
最简单的混频器结构，使用单个二极管：
- 优点：结构简单，成本低
- 缺点：无隔离，LO泄漏大，噪声高
3.2.2 单平衡混频器
使用两个二极管和180°混合耦合器：
- LO-IF隔离：良好
- RF-IF隔离：较差
- 抑制偶次谐波
3.2.3 双平衡混频器
使用四个二极管和平衡-不平衡变换器：
- 端口间隔离：优秀
- 抑制所有偶次谐波
- 宽带工作
- 需要高LO功率（+7至+17 dBm）
二极管环形混频器是最常见的双平衡结构。
3.2.4 镜像抑制混频器
利用两个混频器和90°相移网络抑制镜像频率：
vIF=vIF1+jvIF2=VRFejωRFtv_{IF} = v_{IF1} + jv_{IF2} = V_{RF}e^{j\omega_{RF}t}vIF=vIF1+jvIF2=VRFejωRFt
镜像抑制比（IRR）：
IRR=10log10(1+α2+2αcosΔϕ1+α2−2αcosΔϕ)IRR = 10\log_{10}\left(\frac{1 + \alpha^2 + 2\alpha\cos\Delta\phi}{1 + \alpha^2 - 2\alpha\cos\Delta\phi}\right)IRR=10log10(1+α2−2αcosΔϕ1+α2+2αcosΔϕ)
其中，α\alphaα为幅度不平衡，Δϕ\Delta\phiΔϕ为相位不平衡。
3.3 混频器性能指标
3.3.1 噪声系数
混频器的单边带（SSB）噪声系数：
FSSB=2FDSB=2(1+TmixerT0)F_{SSB} = 2F_{DSB} = 2\left(1 + \frac{T_{mixer}}{T_0}\right)FSSB=2FDSB=2(1+T0Tmixer)
SSB噪声系数比DSB高3dB，因为镜像频带噪声也被下变频到IF。
3.3.2 隔离度
- LO-RF隔离：防止本振泄漏到射频端口
- LO-IF隔离：防止本振泄漏到中频端口
- RF-IF隔离：防止射频直通
典型值：20-40 dB
3.3.3 1dB压缩点
混频器的P1dB通常比LO功率低3-6 dB。
3.3.4 三阶交调截点（IIP3）
混频器的IIP3衡量其线性度：
IIP3=PRF+PRF−PIMD32IIP_3 = P_{RF} + \frac{P_{RF} - P_{IMD3}}{2}IIP3=PRF+2PRF−PIMD3
典型值：+5至+20 dBm（无源混频器）
4. 微波振荡器
4.1 振荡器基础

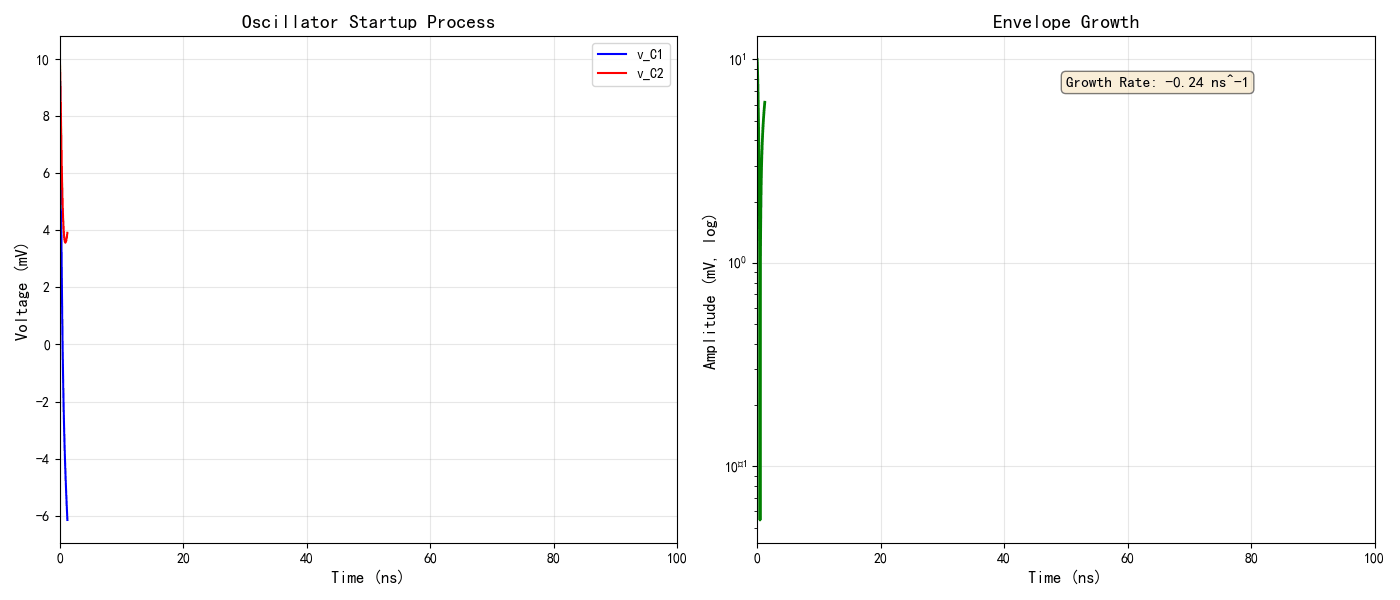

4.1.1 振荡条件（Barkhausen准则）
反馈振荡器的起振条件：
- 幅度条件：环路增益∣H(jω0)∣≥1|H(j\omega_0)| \geq 1∣H(jω0)∣≥1
- 相位条件：环路相移∠H(jω0)=2nπ\angle H(j\omega_0) = 2n\pi∠H(jω0)=2nπ
对于晶体管振荡器：
Γin⋅ΓL=1\Gamma_{in} \cdot \Gamma_L = 1Γin⋅ΓL=1
或表示为：
S11′=S11+S12S21ΓL1−S22ΓL=1ΓSS_{11}' = S_{11} + \frac{S_{12}S_{21}\Gamma_L}{1-S_{22}\Gamma_L} = \frac{1}{\Gamma_S}S11′=S11+1−S22ΓLS12S21ΓL=ΓS1
4.1.2 负阻振荡器
利用器件的负阻特性补偿电路损耗：
Ractive+Rloss<0R_{active} + R_{loss} < 0Ractive+Rloss<0
常见的负阻器件：
- 隧道二极管
- IMPATT二极管
- Gunn二极管
- 双栅FET（适当偏置）
4.2 振荡器设计
4.2.1 晶体管振荡器拓扑
-
Colpitts振荡器：
- 电容分压反馈
- 振荡频率：f0=12πLC1C2C1+C2f_0 = \frac{1}{2\pi\sqrt{L\frac{C_1C_2}{C_1+C_2}}}f0=2πLC1+C2C1C21
-
Hartley振荡器：
- 电感分压反馈
- 振荡频率：f0=12π(L1+L2)Cf_0 = \frac{1}{2\pi\sqrt{(L_1+L_2)C}}f0=2π(L1+L2)C1
-
Clapp振荡器：
- 改进的Colpitts结构
- 串联电容改善频率稳定性
4.2.2 压控振荡器（VCO）
VCO利用变容二极管实现电调谐：
f(V)=12πL(Cfix+Cvar(V))f(V) = \frac{1}{2\pi\sqrt{L(C_{fix} + C_{var}(V))}}f(V)=2πL(Cfix+Cvar(V))1
VCO的关键参数：
- 调谐灵敏度：KV=dfdVK_V = \frac{df}{dV}KV=dVdf (MHz/V)
- 调谐范围：fmax−fminfcenter\frac{f_{max} - f_{min}}{f_{center}}fcenterfmax−fmin
- 调谐线性度：频率-电压曲线的线性度
4.3 相位噪声
4.3.1 相位噪声定义
相位噪声定义为在偏离载频Δf\Delta fΔf处，1Hz带宽内的单边带噪声功率与载波功率之比：
L(Δf)=10log10(PSSB(f0+Δf,1Hz)Pcarrier) dBc/Hz\mathcal{L}(\Delta f) = 10\log_{10}\left(\frac{P_{SSB}(f_0+\Delta f, 1Hz)}{P_{carrier}}\right) \text{ dBc/Hz}L(Δf)=10log10(PcarrierPSSB(f0+Δf,1Hz)) dBc/Hz

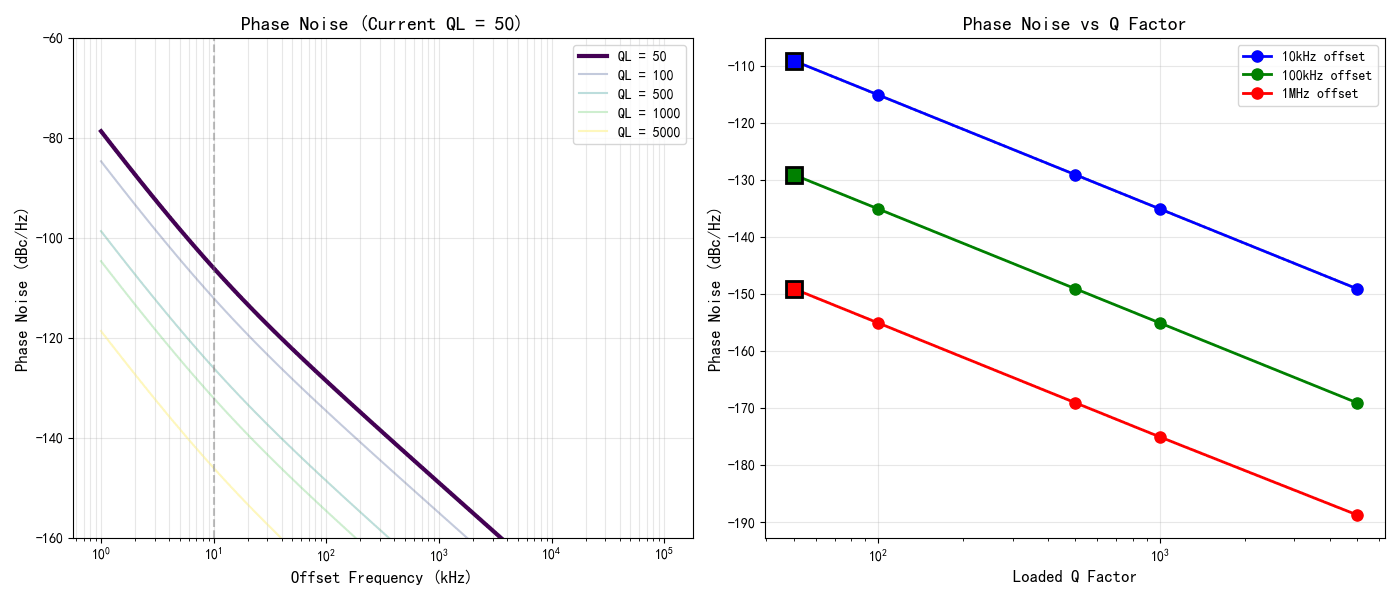

4.3.2 Leeson模型
Leeson相位噪声模型：
L(Δf)=10log10[12(f02QLΔf)2(1+fcΔf)FkTPcarrier]\mathcal{L}(\Delta f) = 10\log_{10}\left[\frac{1}{2}\left(\frac{f_0}{2Q_L\Delta f}\right)^2\left(1+\frac{f_c}{\Delta f}\right)\frac{FkT}{P_{carrier}}\right]L(Δf)=10log10[21(2QLΔff0)2(1+Δffc)PcarrierFkT]
其中：
- f0f_0f0：载波频率
- QLQ_LQL：有载品质因数
- fcf_cfc：1/f噪声转角频率
- FFF：噪声系数
- PcarrierP_{carrier}Pcarrier：载波功率
4.3.3 降低相位噪声的方法
- 提高谐振器Q值：使用介质谐振器、SAW谐振器、晶体谐振器
- 增加载波功率：提高振荡器输出功率
- 优化偏置点：降低1/f噪声
- 使用低噪声晶体管：选择低fcf_cfc的器件
- 锁相环（PLL）稳定：外部参考源锁定
4.4 频率合成技术
4.4.1 直接数字合成（DDS）
DDS利用数字技术产生模拟波形：
- 频率分辨率：Δf=fclk2N\Delta f = \frac{f_{clk}}{2^N}Δf=2Nfclk（N为相位累加器位数）
- 切换速度：ns级
- 相位连续：频率切换时相位连续
4.4.2 锁相环（PLL）频率合成
PLL基本组成：
- 相位检测器（PD）
- 环路滤波器（LF）
- 压控振荡器（VCO）
- 反馈分频器（N）
输出频率：
fout=N⋅freff_{out} = N \cdot f_{ref}fout=N⋅fref
PLL噪声特性：
- 带内噪声：由参考源和鉴相器决定
- 带外噪声：由VCO相位噪声决定
- 环路带宽：优化选择以最小化总噪声
4.4.3 分数N分频PLL
通过动态改变分频比实现小数分频：
Neff=N+FMN_{eff} = N + \frac{F}{M}Neff=N+MF
其中，F为分数分子，M为分数分母。
分数杂散抑制技术：
- Δ-Σ调制
- 随机化分频比
- 模拟/数字补偿
5. 非线性效应分析
5.1 非线性器件模型
5.1.1 幂级数模型
非线性器件的输入-输出特性可用幂级数表示：
vout=a0+a1vin+a2vin2+a3vin3+⋯v_{out} = a_0 + a_1 v_{in} + a_2 v_{in}^2 + a_3 v_{in}^3 + \cdotsvout=a0+a1vin+a2vin2+a3vin3+⋯
对于双音测试信号vin=Acosω1t+Bcosω2tv_{in} = A\cos\omega_1 t + B\cos\omega_2 tvin=Acosω1t+Bcosω2t：
- 基波：a1Aa_1 Aa1A，a1Ba_1 Ba1B
- 二次谐波：a2A22cos2ω1t\frac{a_2 A^2}{2}\cos2\omega_1 t2a2A2cos2ω1t，a2B22cos2ω2t\frac{a_2 B^2}{2}\cos2\omega_2 t2a2B2cos2ω2t
- 二阶交调：a2ABcos(ω1±ω2)ta_2 AB\cos(\omega_1 \pm \omega_2)ta2ABcos(ω1±ω2)t
- 三次谐波：a3A34cos3ω1t\frac{a_3 A^3}{4}\cos3\omega_1 t4a3A3cos3ω1t
- 三阶交调：3a3A2B4cos(2ω1±ω2)t\frac{3a_3 A^2B}{4}\cos(2\omega_1 \pm \omega_2)t43a3A2Bcos(2ω1±ω2)t
5.1.2 AM-AM和AM-PM失真
-
AM-AM失真：幅度非线性，增益随输入幅度变化
G(A)=Vout(A)AG(A) = \frac{V_{out}(A)}{A}G(A)=AVout(A) -
AM-PM失真：相位非线性，相移随输入幅度变化
ϕ(A)=arg{H(jω,A)}\phi(A) = \arg\{H(j\omega, A)\}ϕ(A)=arg{H(jω,A)}
5.2 谐波平衡分析
5.2.1 谐波平衡法原理
谐波平衡法（Harmonic Balance, HB）是分析非线性微波电路的频域方法：
-
假设电路工作在稳态，各节点电压/电流为谐波级数：
v(t)=∑k=−KKVkejkω0tv(t) = \sum_{k=-K}^{K} V_k e^{jk\omega_0 t}v(t)=k=−K∑KVkejkω0t -
线性元件在频域处理
-
非线性元件在时域计算后变换到频域
-
迭代求解满足Kirchhoff定律的谐波系数
5.2.2 HB方程
I(V)+jΩQ(V)+Ylinear(jΩ)V=IsourceI(V) + j\Omega Q(V) + Y_{linear}(j\Omega)V = I_{source}I(V)+jΩQ(V)+Ylinear(jΩ)V=Isource
其中，Ω=diag(ω0,2ω0,⋯ ,Kω0)\Omega = \text{diag}(\omega_0, 2\omega_0, \cdots, K\omega_0)Ω=diag(ω0,2ω0,⋯,Kω0)。
5.2.3 收敛技术
- 源步进：逐步增加激励电平
- 频谱步进：逐步增加谐波数
- 牛顿迭代：雅可比矩阵加速收敛
- 延拓法：参数化求解路径
5.3 包络仿真
5.3.1 包络仿真原理
包络仿真用于分析调制信号通过非线性电路：
v(t)=∑kVk(t)ejkωctv(t) = \sum_{k} V_k(t) e^{jk\omega_c t}v(t)=k∑Vk(t)ejkωct
其中，Vk(t)V_k(t)Vk(t)为慢变包络，ωc\omega_cωc为载波频率。
5.3.2 应用
- 功率放大器对调制信号的响应
- 邻道功率比（ACPR）分析
- 误差矢量幅度（EVM）计算
- 记忆效应分析
6. Python仿真实现
6.1 放大器非线性特性仿真
import numpy as np
import matplotlib.pyplot as plt
from scipy import signal
# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False
# 放大器非线性模型
def amplifier_nl(v_in, gain=10, p1db=0, ip3=10):
"""
非线性放大器模型
gain: 线性增益 (dB)
p1db: 1dB压缩点输出功率 (dBm)
ip3: 三阶交调点 (dBm)
"""
# 转换为线性单位
G = 10**(gain/20)
# 使用Saleh模型或多项式模型
# 这里使用三阶多项式近似
a1 = G
a3 = -4*a1**3/(3*10**(ip3/10)*1e-3) # 根据IP3计算三阶系数
v_out = a1 * v_in + a3 * v_in**3
return v_out
# 增益压缩仿真
pin_dBm = np.linspace(-30, 20, 100)
pin = 10**(pin_dBm/10) * 1e-3 # 转换为W
# 不同P1dB的放大器
p1db_values = [5, 10, 15, 20]
colors = ['blue', 'green', 'red', 'purple']
plt.figure(figsize=(12, 5))
plt.subplot(1, 2, 1)
for p1db, color in zip(p1db_values, colors):
pout = []
for p_in in pin:
v_in = np.sqrt(2 * p_in * 50) # 假设50Ω阻抗
v_out = amplifier_nl(v_in, gain=20, p1db=p1db, ip3=p1db+10)
p_out = v_out**2 / (2 * 50)
pout.append(10*np.log10(p_out/1e-3))
plt.plot(pin_dBm, pout, color=color, label=f'P1dB={p1db}dBm', linewidth=2)
# 理想线性响应
pout_ideal = pin_dBm + 20
plt.plot(pin_dBm, pout_ideal, 'k--', label='理想线性', linewidth=1.5, alpha=0.7)
plt.xlabel('输入功率 (dBm)', fontsize=12)
plt.ylabel('输出功率 (dBm)', fontsize=12)
plt.title('放大器增益压缩特性', fontsize=14, fontweight='bold')
plt.legend(fontsize=10)
plt.grid(True, alpha=0.3)
plt.xlim(-30, 20)
plt.ylim(-10, 40)
# 交调失真仿真
plt.subplot(1, 2, 2)
# 双音测试
f1, f2 = 1.0e9, 1.001e9 # 两个相近频率
t = np.linspace(0, 1e-6, 10000)
pin_imd = np.linspace(-20, 10, 50)
imd3_levels = []
for p_in_dBm in pin_imd:
v_in = np.sqrt(2 * 10**(p_in_dBm/10) * 1e-3 * 50)
vin = v_in * (np.cos(2*np.pi*f1*t) + np.cos(2*np.pi*f2*t))
vout = amplifier_nl(vin, gain=20, p1db=10, ip3=25)
# FFT分析
fft_out = np.fft.fft(vout)
freqs = np.fft.fftfreq(len(t), t[1]-t[0])
# 找到基波和IMD3分量
idx_f1 = np.argmin(np.abs(freqs - f1))
idx_f2 = np.argmin(np.abs(freqs - f2))
idx_imd1 = np.argmin(np.abs(freqs - (2*f1-f2)))
idx_imd2 = np.argmin(np.abs(freqs - (2*f2-f1)))
p_fund = 10*np.log10((np.abs(fft_out[idx_f1])**2 + np.abs(fft_out[idx_f2])**2)/len(t)**2/1e-3/50)
p_imd3 = 10*np.log10((np.abs(fft_out[idx_imd1])**2 + np.abs(fft_out[idx_imd2])**2)/len(t)**2/1e-3/50)
imd3_levels.append(p_fund - p_imd3)
plt.plot(pin_imd, imd3_levels, 'b-', linewidth=2.5, marker='o', markersize=6)
plt.axhline(y=0, color='r', linestyle='--', label='IP3点', linewidth=1.5)
plt.xlabel('输入功率 (dBm)', fontsize=12)
plt.ylabel('IMD3抑制比 (dBc)', fontsize=12)
plt.title('三阶交调失真特性', fontsize=14, fontweight='bold')
plt.legend(fontsize=10)
plt.grid(True, alpha=0.3)
plt.tight_layout()
plt.savefig('amplifier_nonlinearity.png', dpi=150, bbox_inches='tight')
plt.close()
print("✓ 放大器非线性特性仿真完成")
6.2 振荡器瞬态响应仿真
import numpy as np
import matplotlib.pyplot as plt
from scipy.integrate import odeint
# Colpitts振荡器微分方程
def colpitts_oscillator(y, t, L, C1, C2, gm, Rp):
"""
Colpitts振荡器状态方程
y = [v_C1, v_C2, i_L]
"""
v_C1, v_C2, i_L = y
# 晶体管非线性跨导模型
V_BE = v_C2
I_C = gm * V_BE * (1 - np.tanh(V_BE/0.026)) # 简化模型
# 状态方程
dv_C1_dt = (i_L - I_C) / C1
dv_C2_dt = i_L / C2
di_L_dt = (-v_C1 - v_C2 - i_L*Rp) / L
return [dv_C1_dt, dv_C2_dt, di_L_dt]
# 参数设置
L = 10e-9 # 10 nH
C1 = 10e-12 # 10 pF
C2 = 10e-12 # 10 pF
gm = 0.02 # 跨导 S
Rp = 100 # 等效并联电阻
# 初始条件（小扰动）
y0 = [0.01, 0.01, 1e-6]
# 时间数组
t = np.linspace(0, 100e-9, 10000) # 100 ns
# 求解ODE
solution = odeint(colpitts_oscillator, y0, t, args=(L, C1, C2, gm, Rp))
v_C1 = solution[:, 0]
v_C2 = solution[:, 1]
i_L = solution[:, 2]
# 计算振荡频率
f0 = 1 / (2*np.pi*np.sqrt(L*C1*C2/(C1+C2)))
print(f"理论振荡频率: {f0/1e9:.3f} GHz")
plt.figure(figsize=(14, 10))
# 时域波形
plt.subplot(2, 2, 1)
plt.plot(t*1e9, v_C1*1e3, 'b-', linewidth=1.5, label='v_C1')
plt.plot(t*1e9, v_C2*1e3, 'r-', linewidth=1.5, label='v_C2')
plt.xlabel('时间 (ns)', fontsize=12)
plt.ylabel('电压 (mV)', fontsize=12)
plt.title('振荡器瞬态响应', fontsize=14, fontweight='bold')
plt.legend(fontsize=10)
plt.grid(True, alpha=0.3)
# 起振过程放大
plt.subplot(2, 2, 2)
idx_end = int(len(t) * 0.1) # 前10%
plt.semilogy(t[:idx_end]*1e9, np.abs(v_C1[:idx_end])*1e3, 'g-', linewidth=2)
plt.xlabel('时间 (ns)', fontsize=12)
plt.ylabel('电压幅度 (mV, 对数)', fontsize=12)
plt.title('起振过程（指数增长）', fontsize=14, fontweight='bold')
plt.grid(True, alpha=0.3)
# 稳态波形
plt.subplot(2, 2, 3)
idx_start = int(len(t) * 0.8) # 后20%
plt.plot(t[idx_start:]*1e9, v_C1[idx_start:]*1e3, 'b-', linewidth=1.5)
plt.xlabel('时间 (ns)', fontsize=12)
plt.ylabel('电压 (mV)', fontsize=12)
plt.title('稳态振荡波形', fontsize=14, fontweight='bold')
plt.grid(True, alpha=0.3)
# 相图
plt.subplot(2, 2, 4)
plt.plot(v_C1*1e3, i_L*1e6, 'purple', linewidth=1, alpha=0.7)
plt.xlabel('v_C1 (mV)', fontsize=12)
plt.ylabel('i_L (μA)', fontsize=12)
plt.title('相空间轨迹', fontsize=14, fontweight='bold')
plt.grid(True, alpha=0.3)
plt.tight_layout()
plt.savefig('oscillator_transient.png', dpi=150, bbox_inches='tight')
plt.close()
print("✓ 振荡器瞬态响应仿真完成")
6.3 混频器变频特性仿真
import numpy as np
import matplotlib.pyplot as plt
from scipy.fft import fft, fftfreq
# 二极管混频器模型
def diode_mixer(v_rf, v_lo, Is=1e-12, n=1.0, Vt=0.026):
"""
二极管混频器模型
Is: 反向饱和电流
n: 理想因子
Vt: 热电压 (kT/q)
"""
v_total = v_rf + v_lo
# 二极管I-V特性
i_out = Is * (np.exp(v_total/(n*Vt)) - 1)
return i_out
# 参数设置
f_rf = 1.0e9 # 射频频率 1 GHz
f_lo = 0.9e9 # 本振频率 0.9 GHz
f_if = f_rf - f_lo # 中频 100 MHz
# 时间数组
ts = 1e-12 # 采样间隔 1 ps
t = np.arange(0, 100e-9, ts) # 100 ns
# 信号幅度
V_rf = 0.01 # 10 mV
V_lo = 0.1 # 100 mV
# 生成信号
v_rf = V_rf * np.cos(2*np.pi*f_rf*t)
v_lo = V_lo * np.cos(2*np.pi*f_lo*t)
# 混频
i_out = diode_mixer(v_rf, v_lo)
# FFT分析
N = len(t)
I_f = fft(i_out)
freqs = fftfreq(N, ts)
# 只取正频率
positive_freqs = freqs[:N//2]
I_f_positive = np.abs(I_f[:N//2]) / N * 2
plt.figure(figsize=(14, 10))
# 时域波形
plt.subplot(2, 2, 1)
plt.plot(t[:1000]*1e9, v_rf[:1000]*1e3, 'b-', linewidth=1.5, label='RF信号')
plt.plot(t[:1000]*1e9, v_lo[:1000]*1e3, 'r-', linewidth=1.5, alpha=0.7, label='LO信号')
plt.xlabel('时间 (ns)', fontsize=12)
plt.ylabel('电压 (mV)', fontsize=12)
plt.title('输入信号波形', fontsize=14, fontweight='bold')
plt.legend(fontsize=10)
plt.grid(True, alpha=0.3)
# 混频器输出时域
plt.subplot(2, 2, 2)
plt.plot(t[:5000]*1e9, i_out[:5000]*1e6, 'g-', linewidth=1)
plt.xlabel('时间 (ns)', fontsize=12)
plt.ylabel('电流 (μA)', fontsize=12)
plt.title('混频器输出电流', fontsize=14, fontweight='bold')
plt.grid(True, alpha=0.3)
# 频谱分析
plt.subplot(2, 1, 2)
# 只显示0-3GHz范围
freq_range = (positive_freqs >= 0) & (positive_freqs <= 3e9)
plt.semilogy(positive_freqs[freq_range]/1e9, I_f_positive[freq_range]*1e6, 'b-', linewidth=1.5)
# 标记主要频率分量
peaks = [f_lo, f_rf, f_if, 2*f_lo, 2*f_rf, f_rf+f_lo]
peak_labels = ['LO', 'RF', 'IF', '2LO', '2RF', 'RF+LO']
for peak, label in zip(peaks, peak_labels):
if peak <= 3e9:
idx = np.argmin(np.abs(positive_freqs - peak))
plt.plot(peak/1e9, I_f_positive[idx]*1e6, 'ro', markersize=8)
plt.annotate(label, xy=(peak/1e9, I_f_positive[idx]*1e6),
xytext=(10, 10), textcoords='offset points', fontsize=10)
plt.xlabel('频率 (GHz)', fontsize=12)
plt.ylabel('电流幅度 (μA, 对数)', fontsize=12)
plt.title('混频器输出频谱', fontsize=14, fontweight='bold')
plt.grid(True, alpha=0.3)
plt.tight_layout()
plt.savefig('mixer_frequency_conversion.png', dpi=150, bbox_inches='tight')
plt.close()
# 计算变频损耗
idx_rf = np.argmin(np.abs(positive_freqs - f_rf))
idx_if = np.argmin(np.abs(positive_freqs - f_if))
conversion_loss = 20*np.log10(I_f_positive[idx_rf]/I_f_positive[idx_if])
print(f"变频损耗: {conversion_loss:.2f} dB")
print("✓ 混频器变频特性仿真完成")
6.4 相位噪声仿真
import numpy as np
import matplotlib.pyplot as plt
# Leeson相位噪声模型
def leeson_phase_noise(delta_f, f0, QL, F, Pcarrier, fc):
"""
Leeson相位噪声模型
delta_f: 频偏
f0: 载波频率
QL: 有载Q值
F: 噪声系数
Pcarrier: 载波功率 (W)
fc: 1/f噪声转角频率
"""
kT = 4.11e-21 # 290K时的kT (W/Hz)
# 热噪声区域
L_thermal = (f0/(2*QL*delta_f))**2 * F*kT/Pcarrier
# 1/f噪声区域
L_flicker = (fc/delta_f) * L_thermal if delta_f < fc else 0
L_total = 0.5 * (L_thermal + L_flicker)
return 10*np.log10(L_total)
# 参数设置
f0 = 1e9 # 1 GHz振荡器
QL_values = [100, 500, 1000, 5000] # 不同Q值
F = 6 # 噪声系数 6 dB
Pcarrier = 1e-3 # 载波功率 1 mW (0 dBm)
fc = 10e3 # 1/f转角频率 10 kHz
# 频偏范围
delta_f = np.logspace(3, 8, 100) # 1 kHz 到 100 MHz
plt.figure(figsize=(12, 8))
colors = ['blue', 'green', 'red', 'purple']
for QL, color in zip(QL_values, colors):
phase_noise = [leeson_phase_noise(df, f0, QL, F, Pcarrier, fc) for df in delta_f]
plt.semilogx(delta_f/1e3, phase_noise, color=color, linewidth=2.5,
label=f'QL = {QL}', marker='o', markersize=4, markevery=10)
plt.xlabel('频偏 (kHz)', fontsize=12)
plt.ylabel('相位噪声 (dBc/Hz)', fontsize=12)
plt.title('振荡器相位噪声特性 (Leeson模型)', fontsize=14, fontweight='bold')
plt.legend(fontsize=11)
plt.grid(True, which='both', alpha=0.3)
plt.ylim(-160, -60)
# 添加区域标注
plt.axvline(x=fc/1e3, color='gray', linestyle='--', alpha=0.5)
plt.text(fc/1e3*1.5, -70, '1/f噪声区', fontsize=10, color='gray')
plt.text(fc/1e3*15, -70, '热噪声区', fontsize=10, color='gray')
plt.tight_layout()
plt.savefig('phase_noise_analysis.png', dpi=150, bbox_inches='tight')
plt.close()
print("✓ 相位噪声仿真完成")
6.5 功率放大器效率分析
import numpy as np
import matplotlib.pyplot as plt
# 各类功率放大器效率计算
def pa_efficiency(Pout, Pdc, Pout_max, mode='A'):
"""
计算不同类PA的效率
"""
if mode == 'A':
# A类: 理论最大50%
eta = 50 * (Pout / Pout_max) if Pout <= Pout_max else 50
elif mode == 'B':
# B类: 理论最大78.5%
eta = 78.5 * (np.pi/4) * (Pout/Pout_max) if Pout <= Pout_max else 78.5
elif mode == 'C':
# C类: 导通角 dependent
theta = np.pi/3 # 60度导通角
eta = (theta - np.sin(theta)) / (4*(np.sin(theta/2) - theta/2*np.cos(theta/2))) * 100
eta = min(eta * (Pout/Pout_max), 90)
elif mode == 'E':
# E类: 理论接近100%
eta = 95 * (Pout / Pout_max) if Pout <= Pout_max else 95
else:
eta = 50
return eta
# 输出功率范围 (归一化)
Pout_norm = np.linspace(0.01, 1.0, 100)
plt.figure(figsize=(14, 6))
# 效率vs输出功率
plt.subplot(1, 2, 1)
modes = ['A', 'B', 'C', 'E']
labels = ['A类 (理论50%)', 'B类 (理论78.5%)', 'C类 (理论>80%)', 'E类 (理论~95%)']
colors = ['blue', 'green', 'red', 'purple']
for mode, label, color in zip(modes, labels, colors):
efficiencies = [pa_efficiency(p*100, 0, 100, mode) for p in Pout_norm]
plt.plot(Pout_norm*100, efficiencies, color=color, linewidth=2.5, label=label, marker='o', markersize=3, markevery=10)
plt.xlabel('输出功率 (% of Pmax)', fontsize=12)
plt.ylabel('效率 (%)', fontsize=12)
plt.title('功率放大器效率对比', fontsize=14, fontweight='bold')
plt.legend(fontsize=10)
plt.grid(True, alpha=0.3)
plt.ylim(0, 100)
# 功率附加效率 (PAE)
plt.subplot(1, 2, 2)
# PAE = (Pout - Pin) / Pdc = eta * (1 - 1/Gp)
Gp = 20 # 功率增益 20 dB (100倍)
for mode, label, color in zip(modes, labels, colors):
efficiencies = [pa_efficiency(p*100, 0, 100, mode) for p in Pout_norm]
pae = [eta * (1 - 1/Gp) for eta in efficiencies]
plt.plot(Pout_norm*100, pae, color=color, linewidth=2.5, label=label, marker='s', markersize=3, markevery=10)
plt.xlabel('输出功率 (% of Pmax)', fontsize=12)
plt.ylabel('PAE (%)', fontsize=12)
plt.title('功率附加效率 (PAE) 对比', fontsize=14, fontweight='bold')
plt.legend(fontsize=10)
plt.grid(True, alpha=0.3)
plt.ylim(0, 100)
plt.tight_layout()
plt.savefig('pa_efficiency_analysis.png', dpi=150, bbox_inches='tight')
plt.close()
print("✓ 功率放大器效率分析完成")
7. 设计案例与实践
7.1 低噪声放大器设计实例
设计指标：
- 工作频率：2.4 GHz（WiFi频段）
- 噪声系数：< 1.5 dB
- 增益：> 15 dB
- 输入回波损耗：> 10 dB
- 输出回波损耗：> 10 dB
设计步骤：
- 器件选择：选择低噪声HEMT器件，如ATF-54143
- 偏置设计：VDSV_{DS}VDS = 3V，IDI_DID = 20 mA（低噪声偏置点）
- 稳定性分析：检查k因子，必要时添加稳定网络
- 噪声匹配：在Smith圆图上设计输入匹配网络，优化噪声系数
- 增益匹配：设计输出匹配网络，优化增益和回波损耗
- 仿真验证：使用电路仿真器验证性能
7.2 功率放大器设计实例
设计指标：
- 工作频率：1.8-2.0 GHz
- 输出功率：10 W (40 dBm)
- 效率：> 50%
- 增益：> 10 dB
- ACPR：<-45 dBc
设计方案：
- 拓扑选择：Doherty放大器（提高效率）
- 器件选择：GaN HEMT，如CGH40010
- 偏置设计：AB类偏置，VDSV_{DS}VDS = 28V
- 负载牵引：确定最佳负载阻抗
- 匹配网络：设计输入/输出匹配网络
- Doherty合成器：设计载波放大器和峰值放大器
- 线性化：采用DPD技术改善ACPR
7.3 VCO设计实例
设计指标：
- 频率范围：2.0-2.2 GHz
- 相位噪声：<-120 dBc/Hz @ 100 kHz
- 调谐灵敏度：20-50 MHz/V
- 输出功率：0 dBm
设计方案：
- 拓扑选择：Colpitts振荡器，变容二极管调谐
- 谐振器设计：使用高Q值电感和变容二极管
- 有源器件：低噪声SiGe HBT
- 调谐电路：反并联变容二极管对，改善线性度
- 缓冲放大器：隔离负载变化对振荡器的影响
- 相位噪声优化：提高谐振器Q值，优化偏置
8. 总结与展望
8.1 本章小结
本主题系统介绍了微波有源器件的基础理论和设计方法：
-
半导体器件：详细分析了PIN二极管、肖特基二极管、变容二极管以及BJT、FET等微波晶体管的特性和小信号模型。
-
放大器设计：从增益、噪声系数、稳定性等基本概念出发，系统讨论了A类、B类、C类、D类、E类、F类功率放大器的工作原理和效率特性，以及前馈、反馈、预失真等线性化技术。
-
混频器：介绍了单端、单平衡、双平衡混频器拓扑，分析了变频增益/损耗、噪声系数、隔离度等关键指标。
-
振荡器：阐述了振荡条件、Colpitts/Hartley等经典拓扑，深入分析了相位噪声的Leeson模型和降低相位噪声的方法。
-
非线性效应：讨论了放大器的增益压缩、交调失真，介绍了谐波平衡法和包络仿真等分析方法。
8.2 发展趋势
微波有源器件的发展趋势包括：
-
宽禁带半导体：GaN、SiC器件具有高击穿电压、高功率密度、高效率等优势，正在逐步取代传统GaAs器件。
-
毫米波与太赫兹：5G/6G通信、汽车雷达等应用推动毫米波（28/39/60 GHz）和太赫兹器件的发展。
-
集成化与模块化：系统级封装（SiP）、单片微波集成电路（MMIC）实现更高集成度和更低成本。
-
数字化与智能化：数字预失真（DPD）、自适应匹配、机器学习辅助设计等技术提升系统性能。
-
能量效率：绿色通信要求进一步提高功率放大器效率，包络跟踪、Doherty、Outphasing等技术持续优化。
参考文献
- Pozar D M. Microwave Engineering (4th Edition)[M]. John Wiley & Sons, 2011.
- Gonzalez G. Microwave Transistor Amplifiers: Analysis and Design (2nd Edition)[M]. Prentice Hall, 1996.
- Cripps S C. RF Power Amplifiers for Wireless Communications (2nd Edition)[M]. Artech House, 2006.
- Maas S A. Nonlinear Microwave and RF Circuits (2nd Edition)[M]. Artech House, 2003.
- Rohde U L, Poddar A K, Bock G. The Design of Modern Microwave Oscillators for Wireless Applications[M]. John Wiley & Sons, 2005.
- 清华大学微波教研组. 微波技术基础[M]. 清华大学出版社, 2015.
- 李宗谦, 佘京兆, 高葆新. 微波工程基础[M]. 清华大学出版社, 2004.
附录：Python仿真代码汇总
#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""
微波无源器件设计 - GIF动图生成
用于生成各种微波无源器件性能的动态可视化
"""
import numpy as np
import matplotlib
matplotlib.use('Agg') # 使用非交互式后端
import matplotlib.pyplot as plt
from matplotlib.patches import Rectangle, FancyBboxPatch, Circle, Polygon, Arc, FancyArrowPatch
from matplotlib.lines import Line2D
import matplotlib.patches as mpatches
from matplotlib.collections import LineCollection
import imageio
import os
from scipy import signal
from scipy.special import ellipj, ellipk
import warnings
warnings.filterwarnings('ignore')
# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False
# 创建输出目录
output_dir = 'gif_output'
os.makedirs(output_dir, exist_ok=True)
print("=" * 60)
print("微波无源器件设计 - GIF动图生成")
print("=" * 60)
# =============================================================================
# GIF 1: 定向耦合器工作原理动画
# =============================================================================
print("\n[1/6] 生成定向耦合器工作原理动画...")
def create_directional_coupler_gif():
"""创建定向耦合器工作原理动画"""
frames = []
n_frames = 60
for frame in range(n_frames):
fig, axes = plt.subplots(1, 2, figsize=(14, 6))
# 左图：耦合器结构
ax1 = axes[0]
ax1.set_xlim(-2, 12)
ax1.set_ylim(-1, 6)
ax1.set_aspect('equal')
ax1.axis('off')
ax1.set_title('平行耦合线定向耦合器结构', fontsize=14, fontweight='bold')
# 绘制主传输线
main_line = FancyBboxPatch((0, 2.5), 10, 0.3,
boxstyle="square,pad=0.02",
facecolor='#3498db', edgecolor='#2980b9', linewidth=2)
ax1.add_patch(main_line)
# 绘制耦合线
coupled_line = FancyBboxPatch((0, 3.3), 10, 0.3,
boxstyle="square,pad=0.02",
facecolor='#e74c3c', edgecolor='#c0392b', linewidth=2)
ax1.add_patch(coupled_line)
# 端口标注
ax1.text(-0.5, 2.65, '1\n(输入)', ha='center', va='center', fontsize=10, fontweight='bold')
ax1.text(10.5, 2.65, '2\n(直通)', ha='center', va='center', fontsize=10, fontweight='bold')
ax1.text(-0.5, 3.45, '4\n(隔离)', ha='center', va='center', fontsize=10, fontweight='bold')
ax1.text(10.5, 3.45, '3\n(耦合)', ha='center', va='center', fontsize=10, fontweight='bold')
# 绘制信号流动画
progress = frame / n_frames
# 输入信号（蓝色）
for i in range(5):
x_pos = progress * 10 - 1 + i * 0.3
if -1 <= x_pos <= 10:
circle = Circle((x_pos, 2.65), 0.1, facecolor='#3498db', edgecolor='none', alpha=0.7)
ax1.add_patch(circle)
# 耦合信号（红色）
if progress > 0.3:
couple_progress = (progress - 0.3) / 0.7
for i in range(5):
x_pos = 10 - couple_progress * 10 + i * 0.3
if 0 <= x_pos <= 10:
circle = Circle((x_pos, 3.45), 0.1, facecolor='#e74c3c', edgecolor='none', alpha=0.7)
ax1.add_patch(circle)
# 添加耦合指示箭头
if 0.2 < progress < 0.8:
arrow_alpha = 1.0 if 0.3 < progress < 0.7 else 0.5
ax1.annotate('', xy=(5, 3.2), xytext=(5, 2.9),
arrowprops=dict(arrowstyle='<->', color='green', lw=2, alpha=arrow_alpha))
ax1.text(5.5, 3.05, '耦合', fontsize=9, color='green', alpha=arrow_alpha)
# 右图：S参数响应
ax2 = axes[1]
freq = np.linspace(0.5, 2.0, 200)
f0 = 1.0
# 计算S参数
delta = (freq - f0) / f0
k = 0.316 # 耦合系数（10dB耦合器）
S21 = np.sqrt(1 - k**2) / np.sqrt(1 - k**2 * np.cos(np.pi/2 * (freq/f0))**2)
S31 = k * np.sin(np.pi/2 * (freq/f0)) / np.sqrt(1 - k**2 * np.cos(np.pi/2 * (freq/f0))**2)
S21_db = 20 * np.log10(np.abs(S21) + 1e-10)
S31_db = 20 * np.log10(np.abs(S31) + 1e-10)
# 绘制完整曲线（淡色）
ax2.plot(freq, S21_db, 'b-', linewidth=1, alpha=0.3, label='S21 (直通)')
ax2.plot(freq, S31_db, 'r-', linewidth=1, alpha=0.3, label='S31 (耦合)')
# 绘制动态曲线
current_idx = int(progress * len(freq))
if current_idx > 0:
ax2.plot(freq[:current_idx], S21_db[:current_idx], 'b-', linewidth=2.5, label='_nolegend_')
ax2.plot(freq[:current_idx], S31_db[:current_idx], 'r-', linewidth=2.5, label='_nolegend_')
# 添加当前点标记
ax2.plot(freq[current_idx-1], S21_db[current_idx-1], 'bo', markersize=8)
ax2.plot(freq[current_idx-1], S31_db[current_idx-1], 'ro', markersize=8)
ax2.axhline(y=-10, color='g', linestyle='--', alpha=0.5, label='-10dB耦合')
ax2.axvline(x=f0, color='gray', linestyle=':', alpha=0.5)
ax2.set_xlabel('频率 (GHz)', fontsize=11)
ax2.set_ylabel('S参数 (dB)', fontsize=11)
ax2.set_title('定向耦合器S参数响应', fontsize=14, fontweight='bold')
ax2.legend(loc='lower left', fontsize=9)
ax2.grid(True, alpha=0.3)
ax2.set_xlim(0.5, 2.0)
ax2.set_ylim(-25, 2)
plt.tight_layout()
# 保存帧
fig.canvas.draw()
buf = fig.canvas.buffer_rgba()
image = np.asarray(buf)
# 转换为RGB
image = image[:, :, :3]
frames.append(image)
plt.close(fig)
# 保存GIF
output_path = os.path.join(output_dir, '01_定向耦合器工作原理.gif')
imageio.mimsave(output_path, frames, fps=10, loop=0)
print(f" ✓ 已保存: {output_path}")
return output_path
# =============================================================================
# GIF 2: Wilkinson功分器功率分配动画
# =============================================================================
print("\n[2/6] 生成Wilkinson功分器功率分配动画...")
def create_wilkinson_gif():
"""创建Wilkinson功分器功率分配动画"""
frames = []
n_frames = 50
for frame in range(n_frames):
fig, axes = plt.subplots(1, 2, figsize=(14, 6))
# 左图：功分器结构
ax1 = axes[0]
ax1.set_xlim(-2, 14)
ax1.set_ylim(-1, 7)
ax1.set_aspect('equal')
ax1.axis('off')
ax1.set_title('Wilkinson功分器结构', fontsize=14, fontweight='bold')
# 绘制输入端口
input_line = FancyBboxPatch((0, 3), 3, 0.4,
boxstyle="square,pad=0.02",
facecolor='#3498db', edgecolor='#2980b9', linewidth=2)
ax1.add_patch(input_line)
ax1.text(1.5, 3.2, '输入', ha='center', va='center', fontsize=10, fontweight='bold', color='white')
ax1.text(1.5, 2.3, '端口1', ha='center', va='center', fontsize=9)
# 绘制分支线（λ/4变换器）
branch1 = FancyBboxPatch((3, 4.5), 4, 0.3,
boxstyle="square,pad=0.02",
facecolor='#9b59b6', edgecolor='#8e44ad', linewidth=2)
ax1.add_patch(branch1)
ax1.text(5, 4.9, 'λ/4', ha='center', va='center', fontsize=9, color='white')
branch2 = FancyBboxPatch((3, 1.5), 4, 0.3,
boxstyle="square,pad=0.02",
facecolor='#9b59b6', edgecolor='#8e44ad', linewidth=2)
ax1.add_patch(branch2)
ax1.text(5, 1.1, 'λ/4', ha='center', va='center', fontsize=9, color='white')
# 绘制输出端口
output1 = FancyBboxPatch((7, 4.3), 3, 0.4,
boxstyle="square,pad=0.02",
facecolor='#2ecc71', edgecolor='#27ae60', linewidth=2)
ax1.add_patch(output1)
ax1.text(8.5, 4.5, '输出1', ha='center', va='center', fontsize=10, fontweight='bold', color='white')
ax1.text(8.5, 5.2, '端口2', ha='center', va='center', fontsize=9)
output2 = FancyBboxPatch((7, 1.3), 3, 0.4,
boxstyle="square,pad=0.02",
facecolor='#2ecc71', edgecolor='#27ae60', linewidth=2)
ax1.add_patch(output2)
ax1.text(8.5, 1.5, '输出2', ha='center', va='center', fontsize=10, fontweight='bold', color='white')
ax1.text(8.5, 0.6, '端口3', ha='center', va='center', fontsize=9)
# 绘制隔离电阻
resistor = FancyBboxPatch((10.5, 2.3), 0.4, 1.4,
boxstyle="square,pad=0.02",
facecolor='#e74c3c', edgecolor='#c0392b', linewidth=2)
ax1.add_patch(resistor)
ax1.text(11.5, 3, '2Z₀', ha='center', va='center', fontsize=9, color='#e74c3c')
# 绘制连接线
ax1.plot([3, 3], [3.2, 4.65], 'k-', linewidth=2)
ax1.plot([3, 3], [3.2, 1.65], 'k-', linewidth=2)
ax1.plot([7, 7], [4.5, 4.65], 'k-', linewidth=2)
ax1.plot([7, 7], [1.5, 1.65], 'k-', linewidth=2)
ax1.plot([10, 10.5], [4.5, 3.5], 'k-', linewidth=1.5)
ax1.plot([10, 10.5], [1.5, 3.1], 'k-', linewidth=1.5)
# 信号流动画
progress = frame / n_frames
# 输入信号
for i in range(4):
x_pos = progress * 3 - 0.5 + i * 0.25
if -0.5 <= x_pos <= 3:
circle = Circle((x_pos, 3.2), 0.12, facecolor='#3498db', edgecolor='none', alpha=0.8)
ax1.add_patch(circle)
# 分支信号
if progress > 0.3:
branch_progress = (progress - 0.3) / 0.7
for i in range(4):
# 上分支
x_pos = 3 + branch_progress * 4 + i * 0.25
if 3 <= x_pos <= 7:
circle = Circle((x_pos, 4.65), 0.12, facecolor='#9b59b6', edgecolor='none', alpha=0.8)
ax1.add_patch(circle)
# 下分支
if 3 <= x_pos <= 7:
circle = Circle((x_pos, 1.65), 0.12, facecolor='#9b59b6', edgecolor='none', alpha=0.8)
ax1.add_patch(circle)
# 输出信号
if progress > 0.6:
output_progress = (progress - 0.6) / 0.4
for i in range(3):
x_pos = 7 + output_progress * 3 + i * 0.25
if 7 <= x_pos <= 10:
circle = Circle((x_pos, 4.5), 0.12, facecolor='#2ecc71', edgecolor='none', alpha=0.8)
ax1.add_patch(circle)
circle = Circle((x_pos, 1.5), 0.12, facecolor='#2ecc71', edgecolor='none', alpha=0.8)
ax1.add_patch(circle)
# 右图：功率分配
ax2 = axes[1]
categories = ['输入功率', '输出1', '输出2', '隔离损耗']
if progress < 0.3:
values = [100, 0, 0, 0]
elif progress < 0.6:
branch_p = (progress - 0.3) / 0.3 * 50
values = [100 - branch_p * 2, branch_p, branch_p, 0]
else:
output_p = (progress - 0.6) / 0.4 * 50
values = [100 - output_p * 2, output_p, output_p, 0]
colors = ['#3498db', '#2ecc71', '#2ecc71', '#e74c3c']
bars = ax2.bar(categories, values, color=colors, edgecolor='black', linewidth=1.5)
# 添加数值标签
for bar, val in zip(bars, values):
height = bar.get_height()
ax2.text(bar.get_x() + bar.get_width()/2., height + 2,
f'{val:.0f}%', ha='center', va='bottom', fontsize=11, fontweight='bold')
ax2.set_ylabel('功率 (%)', fontsize=12)
ax2.set_title('功率分配动态演示', fontsize=14, fontweight='bold')
ax2.set_ylim(0, 120)
ax2.grid(True, axis='y', alpha=0.3)
# 添加理论值标注
if progress > 0.9:
ax2.axhline(y=50, color='red', linestyle='--', alpha=0.5, linewidth=1.5)
ax2.text(3.3, 52, '理论值: 50%', fontsize=10, color='red')
plt.tight_layout()
fig.canvas.draw()
buf = fig.canvas.buffer_rgba()
image = np.asarray(buf)
image = image[:, :, :3]
frames.append(image)
plt.close(fig)
output_path = os.path.join(output_dir, '02_Wilkinson功分器功率分配.gif')
imageio.mimsave(output_path, frames, fps=10, loop=0)
print(f" ✓ 已保存: {output_path}")
return output_path
# =============================================================================
# GIF 3: 滤波器频率响应动画
# =============================================================================
print("\n[3/6] 生成滤波器频率响应动画...")
def create_filter_response_gif():
"""创建滤波器频率响应动画"""
frames = []
n_frames = 60
# 频率范围
freq = np.linspace(0, 3, 500)
f0 = 1.5
for frame in range(n_frames):
fig, axes = plt.subplots(2, 2, figsize=(14, 10))
# 动画参数
progress = frame / n_frames
order = int(2 + progress * 6) # 阶数从2增加到8
# 低通滤波器
ax1 = axes[0, 0]
# Butterworth低通
b, a = signal.butter(order, 1.5, btype='low', analog=True)
w, h = signal.freqs(b, a, worN=freq)
h_db = 20 * np.log10(np.abs(h) + 1e-10)
ax1.plot(freq, h_db, 'b-', linewidth=2, label=f'Butterworth N={order}')
ax1.axhline(y=-3, color='r', linestyle='--', alpha=0.5, label='-3dB')
ax1.fill_between(freq, -60, h_db, where=(h_db > -3), alpha=0.2, color='green')
ax1.fill_between(freq, -60, h_db, where=(h_db <= -3), alpha=0.2, color='red')
ax1.set_xlabel('频率 (GHz)', fontsize=11)
ax1.set_ylabel('增益 (dB)', fontsize=11)
ax1.set_title('低通滤波器响应', fontsize=13, fontweight='bold')
ax1.legend(loc='lower left', fontsize=9)
ax1.grid(True, alpha=0.3)
ax1.set_xlim(0, 3)
ax1.set_ylim(-40, 5)
# 高通滤波器
ax2 = axes[0, 1]
b, a = signal.butter(order, 1.5, btype='high', analog=True)
w, h = signal.freqs(b, a, worN=freq)
h_db = 20 * np.log10(np.abs(h) + 1e-10)
ax2.plot(freq, h_db, 'g-', linewidth=2, label=f'Butterworth N={order}')
ax2.axhline(y=-3, color='r', linestyle='--', alpha=0.5)
ax2.fill_between(freq, -60, h_db, where=(h_db > -3), alpha=0.2, color='green')
ax2.fill_between(freq, -60, h_db, where=(h_db <= -3), alpha=0.2, color='red')
ax2.set_xlabel('频率 (GHz)', fontsize=11)
ax2.set_ylabel('增益 (dB)', fontsize=11)
ax2.set_title('高通滤波器响应', fontsize=13, fontweight='bold')
ax2.legend(loc='lower right', fontsize=9)
ax2.grid(True, alpha=0.3)
ax2.set_xlim(0, 3)
ax2.set_ylim(-40, 5)
# 带通滤波器
ax3 = axes[1, 0]
bw = 0.5 + progress * 0.5 # 带宽变化
b, a = signal.butter(order//2 + 1, [f0 - bw/2, f0 + bw/2], btype='band', analog=True)
w, h = signal.freqs(b, a, worN=freq)
h_db = 20 * np.log10(np.abs(h) + 1e-10)
ax3.plot(freq, h_db, 'm-', linewidth=2, label=f'BW={bw:.1f}GHz')
ax3.axhline(y=-3, color='r', linestyle='--', alpha=0.5)
ax3.axvline(x=f0 - bw/2, color='gray', linestyle=':', alpha=0.5)
ax3.axvline(x=f0 + bw/2, color='gray', linestyle=':', alpha=0.5)
ax3.fill_between(freq, -60, h_db, where=(h_db > -3), alpha=0.2, color='green')
ax3.set_xlabel('频率 (GHz)', fontsize=11)
ax3.set_ylabel('增益 (dB)', fontsize=11)
ax3.set_title('带通滤波器响应', fontsize=13, fontweight='bold')
ax3.legend(loc='lower left', fontsize=9)
ax3.grid(True, alpha=0.3)
ax3.set_xlim(0, 3)
ax3.set_ylim(-40, 5)
# 不同滤波器类型比较
ax4 = axes[1, 1]
# Butterworth
b_but, a_but = signal.butter(4, 1.5, btype='low', analog=True)
w, h_but = signal.freqs(b_but, a_but, worN=freq)
# Chebyshev I
b_cheb, a_cheb = signal.cheby1(4, 1, 1.5, btype='low', analog=True)
w, h_cheb = signal.freqs(b_cheb, a_cheb, worN=freq)
# Elliptic
b_ellip, a_ellip = signal.ellip(4, 1, 30, 1.5, btype='low', analog=True)
w, h_ellip = signal.freqs(b_ellip, a_ellip, worN=freq)
# Bessel
b_bess, a_bess = signal.bessel(4, 1.5, btype='low', analog=True)
w, h_bess = signal.freqs(b_bess, a_bess, worN=freq)
# 动态显示
idx = int(progress * len(freq))
if idx > 0:
ax4.plot(freq[:idx], 20*np.log10(np.abs(h_but[:idx])+1e-10), 'b-', linewidth=2, label='Butterworth')
ax4.plot(freq[:idx], 20*np.log10(np.abs(h_cheb[:idx])+1e-10), 'r-', linewidth=2, label='Chebyshev')
ax4.plot(freq[:idx], 20*np.log10(np.abs(h_ellip[:idx])+1e-10), 'g-', linewidth=2, label='Elliptic')
ax4.plot(freq[:idx], 20*np.log10(np.abs(h_bess[:idx])+1e-10), 'm-', linewidth=2, label='Bessel')
ax4.axhline(y=-3, color='gray', linestyle='--', alpha=0.5)
ax4.set_xlabel('频率 (GHz)', fontsize=11)
ax4.set_ylabel('增益 (dB)', fontsize=11)
ax4.set_title('滤波器类型比较 (N=4)', fontsize=13, fontweight='bold')
ax4.legend(loc='lower left', fontsize=9)
ax4.grid(True, alpha=0.3)
ax4.set_xlim(0, 3)
ax4.set_ylim(-50, 5)
plt.suptitle(f'滤波器频率响应分析 (阶数: {order})', fontsize=16, fontweight='bold', y=1.02)
plt.tight_layout()
fig.canvas.draw()
buf = fig.canvas.buffer_rgba()
image = np.asarray(buf)
image = image[:, :, :3]
frames.append(image)
plt.close(fig)
output_path = os.path.join(output_dir, '03_滤波器频率响应.gif')
imageio.mimsave(output_path, frames, fps=8, loop=0)
print(f" ✓ 已保存: {output_path}")
return output_path
# =============================================================================
# GIF 4: 阻抗匹配过程动画
# =============================================================================
print("\n[4/6] 生成阻抗匹配过程动画...")
def create_impedance_matching_gif():
"""创建阻抗匹配过程动画"""
frames = []
n_frames = 50
for frame in range(n_frames):
fig, axes = plt.subplots(1, 2, figsize=(14, 6))
# 左图：Smith圆图上的匹配过程
ax1 = axes[0]
# 绘制Smith圆图背景
theta = np.linspace(0, 2*np.pi, 100)
# 外圆
ax1.plot(np.cos(theta), np.sin(theta), 'k-', linewidth=1.5)
# 等电阻圆
for r in [0.2, 0.5, 1.0, 2.0, 5.0]:
center = r / (r + 1)
radius = 1 / (r + 1)
circle_x = center + radius * np.cos(theta)
circle_y = radius * np.sin(theta)
ax1.plot(circle_x, circle_y, 'gray', linewidth=0.5, alpha=0.5)
# 等电抗圆
for x in [-5, -2, -1, -0.5, 0.5, 1, 2, 5]:
if x != 0:
center = 1
radius = 1 / abs(x)
y_sign = 1 if x > 0 else -1
circle_x = 1 + radius * np.cos(theta)
circle_y = y_sign * (radius * np.sin(theta) + radius)
# 只画圆内部分
mask = (circle_x**2 + circle_y**2) <= 1.01
ax1.plot(circle_x[mask], circle_y[mask], 'gray', linewidth=0.5, alpha=0.5)
# 动画进度
progress = frame / n_frames
# 匹配过程：从ZL到Z0
ZL = 0.3 + 0.4j # 负载阻抗（归一化）
Z0 = 1.0 + 0j # 特性阻抗
# 计算反射系数
gamma_L = (ZL - 1) / (ZL + 1)
gamma_0 = 0
# 当前反射系数（动画插值）
current_gamma = gamma_L + (gamma_0 - gamma_L) * progress
# 绘制匹配轨迹
if progress > 0:
n_points = 50
gammas = [gamma_L + (gamma_0 - gamma_L) * (i / n_points) for i in range(int(progress * n_points) + 1)]
gammas_real = [g.real for g in gammas]
gammas_imag = [g.imag for g in gammas]
ax1.plot(gammas_real, gammas_imag, 'b-', linewidth=2.5, alpha=0.7)
# 绘制点
ax1.plot(gamma_L.real, gamma_L.imag, 'ro', markersize=12, label='负载 ZL')
ax1.plot(current_gamma.real, current_gamma.imag, 'go', markersize=12, label='当前位置')
ax1.plot(0, 0, 'k*', markersize=15, label='匹配点')
# 绘制等反射系数圆
rho = abs(gamma_L)
ax1.plot(rho * np.cos(theta), rho * np.sin(theta), 'r--', linewidth=1, alpha=0.5)
ax1.set_xlim(-1.2, 1.2)
ax1.set_ylim(-1.2, 1.2)
ax1.set_aspect('equal')
ax1.axhline(y=0, color='k', linewidth=0.5)
ax1.axvline(x=0, color='k', linewidth=0.5)
ax1.set_xlabel('实部', fontsize=11)
ax1.set_ylabel('虚部', fontsize=11)
ax1.set_title('Smith圆图 - 阻抗匹配过程', fontsize=14, fontweight='bold')
ax1.legend(loc='upper right', fontsize=9)
ax1.grid(True, alpha=0.2)
# 添加标注
ax1.text(-0.9, 0.9, f'|Γ| = {abs(current_gamma):.3f}', fontsize=10,
bbox=dict(boxstyle='round', facecolor='wheat', alpha=0.5))
# 右图：驻波比和反射系数
ax2 = axes[1]
positions = np.linspace(0, 1, 100)
# 计算驻波比
rho_current = abs(current_gamma)
VSWR = (1 + rho_current) / (1 - rho_current) if rho_current < 0.999 else 100
# 沿线电压分布
beta_l = 2 * np.pi * positions
V_max = 1 + rho_current
V_min = 1 - rho_current
V_dist = np.sqrt(1 + rho_current**2 + 2*rho_current*np.cos(2*beta_l))
ax2.fill_between(positions, 0, V_dist, alpha=0.3, color='blue')
ax2.plot(positions, V_dist, 'b-', linewidth=2, label='电压分布')
ax2.axhline(y=V_max, color='r', linestyle='--', alpha=0.7, label=f'Vmax={V_max:.2f}')
ax2.axhline(y=V_min, color='g', linestyle='--', alpha=0.7, label=f'Vmin={V_min:.2f}')
ax2.set_xlabel('传输线位置 (λ)', fontsize=11)
ax2.set_ylabel('归一化电压', fontsize=11)
ax2.set_title(f'电压分布 (VSWR={VSWR:.2f})', fontsize=14, fontweight='bold')
ax2.legend(loc='upper right', fontsize=9)
ax2.grid(True, alpha=0.3)
ax2.set_xlim(0, 1)
ax2.set_ylim(0, 2.5)
# 添加匹配进度条
ax2.text(0.5, 2.2, f'匹配进度: {progress*100:.0f}%', ha='center', fontsize=12,
fontweight='bold', bbox=dict(boxstyle='round', facecolor='lightgreen', alpha=0.7))
plt.tight_layout()
fig.canvas.draw()
buf = fig.canvas.buffer_rgba()
image = np.asarray(buf)
image = image[:, :, :3]
frames.append(image)
plt.close(fig)
output_path = os.path.join(output_dir, '04_阻抗匹配过程.gif')
imageio.mimsave(output_path, frames, fps=10, loop=0)
print(f" ✓ 已保存: {output_path}")
return output_path
# =============================================================================
# GIF 5: 谐振器Q值演示动画
# =============================================================================
print("\n[5/6] 生成谐振器Q值演示动画...")
def create_resonator_q_gif():
"""创建谐振器Q值演示动画"""
frames = []
n_frames = 50
freq = np.linspace(0.5, 2.5, 400)
f0 = 1.5
for frame in range(n_frames):
fig, axes = plt.subplots(1, 2, figsize=(14, 6))
# 动画参数：Q值从低到高
progress = frame / n_frames
Q_values = [10, 30, 50, 100, 200]
current_Q_idx = int(progress * (len(Q_values) - 1))
current_Q = Q_values[current_Q_idx]
# 左图：不同Q值的谐振曲线
ax1 = axes[0]
colors = plt.cm.viridis(np.linspace(0, 1, len(Q_values)))
for i, Q in enumerate(Q_values):
# 计算谐振曲线
response = 1 / np.sqrt(1 + Q**2 * (freq/f0 - f0/freq)**2)
response_db = 20 * np.log10(response + 1e-10)
alpha = 1.0 if i == current_Q_idx else 0.3
linewidth = 3 if i == current_Q_idx else 1.5
ax1.plot(freq, response_db, color=colors[i], linewidth=linewidth,
alpha=alpha, label=f'Q = {Q}')
# 标记-3dB带宽
bw = f0 / current_Q
ax1.axhline(y=-3, color='red', linestyle='--', alpha=0.7, linewidth=1.5)
ax1.axvline(x=f0 - bw/2, color='green', linestyle=':', alpha=0.7)
ax1.axvline(x=f0 + bw/2, color='green', linestyle=':', alpha=0.7)
ax1.annotate('', xy=(f0 + bw/2, -10), xytext=(f0 - bw/2, -10),
arrowprops=dict(arrowstyle='<->', color='green', lw=2))
ax1.text(f0, -12, f'BW = {bw:.3f} GHz', ha='center', fontsize=10, color='green')
ax1.set_xlabel('频率 (GHz)', fontsize=11)
ax1.set_ylabel('增益 (dB)', fontsize=11)
ax1.set_title(f'谐振器频率响应 (当前 Q = {current_Q})', fontsize=14, fontweight='bold')
ax1.legend(loc='lower left', fontsize=9)
ax1.grid(True, alpha=0.3)
ax1.set_xlim(0.5, 2.5)
ax1.set_ylim(-35, 5)
# 右图：时域衰减
ax2 = axes[1]
t = np.linspace(0, 10, 500)
# 不同Q值的衰减
for i, Q in enumerate(Q_values):
omega0 = 2 * np.pi * f0
decay = np.exp(-omega0 * t / (2 * Q)) * np.cos(omega0 * t)
alpha = 1.0 if i == current_Q_idx else 0.3
linewidth = 2.5 if i == current_Q_idx else 1
ax2.plot(t, decay, color=colors[i], linewidth=linewidth,
alpha=alpha, label=f'Q = {Q}')
# 包络线
omega0 = 2 * np.pi * f0
envelope = np.exp(-omega0 * t / (2 * current_Q))
ax2.plot(t, envelope, 'r--', linewidth=1.5, alpha=0.7, label='包络')
ax2.plot(t, -envelope, 'r--', linewidth=1.5, alpha=0.7)
# 时间常数标注
tau = 2 * current_Q / omega0
ax2.axvline(x=tau, color='purple', linestyle=':', alpha=0.7)
ax2.text(tau, 0.8, f'τ = {tau:.3f} μs', fontsize=10, color='purple',
rotation=90, va='bottom')
ax2.set_xlabel('时间 (μs)', fontsize=11)
ax2.set_ylabel('振幅', fontsize=11)
ax2.set_title(f'自由衰减振荡 (Q = {current_Q})', fontsize=14, fontweight='bold')
ax2.legend(loc='upper right', fontsize=9)
ax2.grid(True, alpha=0.3)
ax2.set_xlim(0, 10)
ax2.set_ylim(-1.2, 1.2)
plt.tight_layout()
fig.canvas.draw()
buf = fig.canvas.buffer_rgba()
image = np.asarray(buf)
image = image[:, :, :3]
frames.append(image)
plt.close(fig)
output_path = os.path.join(output_dir, '05_谐振器Q值演示.gif')
imageio.mimsave(output_path, frames, fps=8, loop=0)
print(f" ✓ 已保存: {output_path}")
return output_path
# =============================================================================
# GIF 6: 微波无源器件综合演示
# =============================================================================
print("\n[6/6] 生成微波无源器件综合演示动画...")
def create_comprehensive_demo_gif():
"""创建微波无源器件综合演示动画"""
frames = []
n_frames = 80
freq = np.linspace(0.5, 3.5, 300)
for frame in range(n_frames):
fig = plt.figure(figsize=(16, 10))
gs = fig.add_gridspec(3, 3, hspace=0.3, wspace=0.3)
# 动画阶段
phase = frame / n_frames
# ========== 第一行：基本器件 ==========
# 1. 定向耦合器
ax1 = fig.add_subplot(gs[0, 0])
f0_coupler = 2.0
k = 0.316
S21_coupler = np.sqrt(1 - k**2) / np.sqrt(1 - k**2 * np.cos(np.pi/2 * (freq/f0_coupler))**2)
S31_coupler = k * np.sin(np.pi/2 * (freq/f0_coupler)) / np.sqrt(1 - k**2 * np.cos(np.pi/2 * (freq/f0_coupler))**2)
idx = int(phase * len(freq))
if idx > 0:
ax1.plot(freq[:idx], 20*np.log10(np.abs(S21_coupler[:idx])+1e-10), 'b-', linewidth=2, label='S21')
ax1.plot(freq[:idx], 20*np.log10(np.abs(S31_coupler[:idx])+1e-10), 'r-', linewidth=2, label='S31')
ax1.set_xlabel('频率 (GHz)', fontsize=9)
ax1.set_ylabel('S参数 (dB)', fontsize=9)
ax1.set_title('定向耦合器', fontsize=11, fontweight='bold')
ax1.legend(fontsize=8)
ax1.grid(True, alpha=0.3)
ax1.set_xlim(0.5, 3.5)
ax1.set_ylim(-25, 2)
# 2. 功分器
ax2 = fig.add_subplot(gs[0, 1])
f0_divider = 2.0
S21_divider = np.cos(np.pi/2 * freq/f0_divider)**2
S23_divider = np.sin(np.pi/2 * freq/f0_divider)**2
if idx > 0:
ax2.plot(freq[:idx], 10*np.log10(S21_divider[:idx]+1e-10), 'g-', linewidth=2, label='S21')
ax2.plot(freq[:idx], 10*np.log10(S23_divider[:idx]+1e-10), 'orange', linewidth=2, label='隔离')
ax2.axhline(y=-3, color='r', linestyle='--', alpha=0.5)
ax2.set_xlabel('频率 (GHz)', fontsize=9)
ax2.set_ylabel('S参数 (dB)', fontsize=9)
ax2.set_title('Wilkinson功分器', fontsize=11, fontweight='bold')
ax2.legend(fontsize=8)
ax2.grid(True, alpha=0.3)
ax2.set_xlim(0.5, 3.5)
ax2.set_ylim(-30, 2)
# 3. 滤波器
ax3 = fig.add_subplot(gs[0, 2])
b, a = signal.butter(4, [1.5, 2.5], btype='band', analog=True)
w, h_filter = signal.freqs(b, a, worN=freq)
if idx > 0:
ax3.plot(freq[:idx], 20*np.log10(np.abs(h_filter[:idx])+1e-10), 'm-', linewidth=2.5)
ax3.fill_between(freq[:idx], -40, 20*np.log10(np.abs(h_filter[:idx])+1e-10),
where=(20*np.log10(np.abs(h_filter[:idx])+1e-10) > -3), alpha=0.2, color='green')
ax3.set_xlabel('频率 (GHz)', fontsize=9)
ax3.set_ylabel('增益 (dB)', fontsize=9)
ax3.set_title('带通滤波器', fontsize=11, fontweight='bold')
ax3.grid(True, alpha=0.3)
ax3.set_xlim(0.5, 3.5)
ax3.set_ylim(-40, 5)
# ========== 第二行：阻抗匹配 ==========
# 4. Smith圆图
ax4 = fig.add_subplot(gs[1, 0])
theta = np.linspace(0, 2*np.pi, 100)
ax4.plot(np.cos(theta), np.sin(theta), 'k-', linewidth=1)
# 等电阻圆
for r in [0.5, 1.0, 2.0]:
center = r / (r + 1)
radius = 1 / (r + 1)
circle_x = center + radius * np.cos(theta)
circle_y = radius * np.sin(theta)
ax4.plot(circle_x, circle_y, 'gray', linewidth=0.5, alpha=0.5)
# 匹配轨迹
ZL = 0.3 + 0.5j
gamma_L = (ZL - 1) / (ZL + 1)
current_gamma = gamma_L * (1 - phase * 0.9)
if phase > 0:
gammas = [gamma_L * (1 - p * 0.9) for p in np.linspace(0, phase, 20)]
ax4.plot([g.real for g in gammas], [g.imag for g in gammas], 'b-', linewidth=2)
ax4.plot(gamma_L.real, gamma_L.imag, 'ro', markersize=10)
ax4.plot(current_gamma.real, current_gamma.imag, 'go', markersize=10)
ax4.plot(0, 0, 'k*', markersize=12)
ax4.set_xlim(-1.1, 1.1)
ax4.set_ylim(-1.1, 1.1)
ax4.set_aspect('equal')
ax4.set_title('阻抗匹配过程', fontsize=11, fontweight='bold')
ax4.grid(True, alpha=0.2)
# 5. 驻波比
ax5 = fig.add_subplot(gs[1, 1])
rho = abs(current_gamma)
VSWR = (1 + rho) / (1 - rho) if rho < 0.999 else 20
positions = np.linspace(0, 1, 100)
beta_l = 2 * np.pi * positions
V_dist = np.sqrt(1 + rho**2 + 2*rho*np.cos(2*beta_l))
ax5.fill_between(positions, 0, V_dist, alpha=0.3, color='cyan')
ax5.plot(positions, V_dist, 'b-', linewidth=2)
ax5.set_xlabel('位置 (λ)', fontsize=9)
ax5.set_ylabel('电压', fontsize=9)
ax5.set_title(f'电压分布 (VSWR={VSWR:.2f})', fontsize=11, fontweight='bold')
ax5.grid(True, alpha=0.3)
ax5.set_xlim(0, 1)
ax5.set_ylim(0, 2.5)
# 6. 匹配网络
ax6 = fig.add_subplot(gs[1, 2])
ax6.set_xlim(0, 10)
ax6.set_ylim(0, 6)
ax6.axis('off')
ax6.set_title('L型匹配网络', fontsize=11, fontweight='bold')
# 绘制匹配网络
# 源
ax6.add_patch(FancyBboxPatch((0.5, 2.5), 1.5, 1, boxstyle="square,pad=0.02",
facecolor='#3498db', edgecolor='#2980b9', linewidth=2))
ax6.text(1.25, 3, '源', ha='center', va='center', fontsize=10, color='white')
# 串联电感
ax6.plot([2, 4], [3, 3], 'k-', linewidth=2)
coil_x = np.linspace(4, 5, 50)
coil_y = 3 + 0.3 * np.sin(10 * np.pi * (coil_x - 4))
ax6.plot(coil_x, coil_y, 'k-', linewidth=2)
ax6.text(4.5, 3.6, 'Ls', ha='center', fontsize=9)
# 并联电容
ax6.plot([5, 6], [3, 3], 'k-', linewidth=2)
ax6.plot([6, 6], [2.5, 3.5], 'k-', linewidth=2)
ax6.plot([6.3, 6.3], [2.5, 3.5], 'k-', linewidth=2)
ax6.text(6.15, 2.2, 'Cp', ha='center', fontsize=9)
# 负载
ax6.plot([6.3, 8], [3, 3], 'k-', linewidth=2)
ax6.add_patch(FancyBboxPatch((8, 2.5), 1.5, 1, boxstyle="square,pad=0.02",
facecolor='#e74c3c', edgecolor='#c0392b', linewidth=2))
ax6.text(8.75, 3, '负载', ha='center', va='center', fontsize=10, color='white')
# ========== 第三行：谐振器和综合 ==========
# 7. 谐振器Q值
ax7 = fig.add_subplot(gs[2, 0])
Q = 50 + int(phase * 100)
f0 = 2.0
response = 1 / np.sqrt(1 + Q**2 * (freq/f0 - f0/freq)**2)
response_db = 20 * np.log10(response + 1e-10)
ax7.plot(freq, response_db, 'purple', linewidth=2)
ax7.fill_between(freq, -40, response_db, where=(response_db > -3), alpha=0.2, color='purple')
ax7.set_xlabel('频率 (GHz)', fontsize=9)
ax7.set_ylabel('增益 (dB)', fontsize=9)
ax7.set_title(f'谐振器响应 (Q={Q})', fontsize=11, fontweight='bold')
ax7.grid(True, alpha=0.3)
ax7.set_xlim(0.5, 3.5)
ax7.set_ylim(-40, 5)
# 8. 插入损耗
ax8 = fig.add_subplot(gs[2, 1])
loss_dB = -0.1 - phase * 0.5
ax8.bar(['耦合器', '功分器', '滤波器', '匹配器', '谐振器'],
[0.1, 0.15, 0.2, 0.05, 0.08],
color=['#3498db', '#2ecc71', '#9b59b6', '#e74c3c', '#f39c12'])
ax8.set_ylabel('插入损耗 (dB)', fontsize=9)
ax8.set_title('器件插入损耗对比', fontsize=11, fontweight='bold')
ax8.grid(True, axis='y', alpha=0.3)
ax8.set_ylim(0, 0.3)
# 9. 系统框图
ax9 = fig.add_subplot(gs[2, 2])
ax9.set_xlim(0, 10)
ax9.set_ylim(0, 6)
ax9.axis('off')
ax9.set_title('微波系统链路', fontsize=11, fontweight='bold')
# 绘制系统链路
components = [
(0.5, '源', '#3498db'),
(2, '滤波器', '#9b59b6'),
(3.5, '耦合器', '#2ecc71'),
(5, '功分器', '#f39c12'),
(6.5, '匹配', '#e74c3c'),
(8, '负载', '#1abc9c')
]
for i, (x, name, color) in enumerate(components):
# 高亮当前组件
alpha = 1.0 if i == int(phase * len(components)) else 0.5
lw = 3 if i == int(phase * len(components)) else 2
ax9.add_patch(FancyBboxPatch((x, 2.5), 1, 1, boxstyle="round,pad=0.02",
facecolor=color, edgecolor='black',
linewidth=lw, alpha=alpha))
ax9.text(x+0.5, 3, name, ha='center', va='center', fontsize=8, color='white')
if i < len(components) - 1:
ax9.annotate('', xy=(components[i+1][0], 3), xytext=(x+1, 3),
arrowprops=dict(arrowstyle='->', color='black', lw=1.5))
plt.suptitle('微波无源器件综合演示', fontsize=16, fontweight='bold', y=0.98)
fig.canvas.draw()
buf = fig.canvas.buffer_rgba()
image = np.asarray(buf)
image = image[:, :, :3]
frames.append(image)
plt.close(fig)
output_path = os.path.join(output_dir, '06_微波无源器件综合演示.gif')
imageio.mimsave(output_path, frames, fps=8, loop=0)
print(f" ✓ 已保存: {output_path}")
return output_path
# =============================================================================
# 主程序：生成所有GIF
# =============================================================================
if __name__ == '__main__':
print("\n开始生成所有GIF动画...")
print("-" * 60)
try:
# 生成所有GIF
gif_files = []
gif_files.append(create_directional_coupler_gif())
gif_files.append(create_wilkinson_gif())
gif_files.append(create_filter_response_gif())
gif_files.append(create_impedance_matching_gif())
gif_files.append(create_resonator_q_gif())
gif_files.append(create_comprehensive_demo_gif())
print("\n" + "=" * 60)
print("所有GIF动画生成完成!")
print("=" * 60)
print(f"\n生成的文件列表:")
for i, gif_file in enumerate(gif_files, 1):
file_size = os.path.getsize(gif_file) / 1024 # KB
print(f" {i}. {os.path.basename(gif_file)} ({file_size:.1f} KB)")
print(f"\n所有文件保存在: {os.path.abspath(output_dir)}")
except Exception as e:
print(f"\n错误: {e}")
import traceback
traceback.print_exc()
AtomGit 是由开放原子开源基金会联合 CSDN 等生态伙伴共同推出的新一代开源与人工智能协作平台。平台坚持“开放、中立、公益”的理念，把代码托管、模型共享、数据集托管、智能体开发体验和算力服务整合在一起，为开发者提供从开发、训练到部署的一站式体验。
更多推荐
6
0- 0
已为社区贡献168条内容
所有评论(0)
