主题041：微带天线设计与仿真

目录

1. 引言
2. 微带天线基础理论
3. 微带贴片天线设计
4. 馈电技术与阻抗匹配
5. 阵列天线设计
6. 宽带与多频技术
7. 圆极化微带天线
8. Python仿真实现
9. 工程案例分析
10. 总结与展望

---

引言

微带天线（Microstrip Antenna）是20世纪70年代发展起来的一种新型天线形式，因其具有剖面低、重量轻、成本低、易于集成和共形等优点，在无线通信、雷达系统、卫星通信、移动通信等领域得到了广泛应用。

微带天线的发展历程

早期发展（1970年代）

• 1972年，Howell和Munson首次系统研究了微带天线
• 早期主要应用于军事和航空航天领域
• 理论分析方法逐渐建立

快速发展期（1980-1990年代）

• 移动通信的兴起推动了微带天线的普及
• 各种改进型结构被提出
• 数值仿真方法日趋成熟

现代发展（2000年至今）

• 多频、宽带、可重构技术
• 与RF电路的集成设计
• 5G/6G毫米波应用
• 智能天线和MIMO系统

微带天线的主要优点

1. 低剖面：天线厚度通常小于波长，适合安装在飞行器、车辆等表面
2. 重量轻：相比传统天线减重可达90%以上
3. 成本低：可采用印刷电路板工艺批量生产
4. 易于集成：可与微波电路集成在同一基板上
5. 共形能力：可贴合曲面安装
6. 极化多样：可实现线极化、圆极化等多种极化方式

微带天线的主要缺点

1. 窄带宽：典型带宽仅为1-5%
2. 低效率：导体损耗和介质损耗较大
3. 低功率容量：不适合高功率应用
4. 尺寸限制：低频段天线尺寸较大

---

微带天线基础理论

微带天线结构

微带天线由三部分组成：

        辐射贴片
    ┌─────────────┐
    │             │
    │   金属贴片   │  ← 辐射单元（铜或金）
    │             │
    └─────────────┘
    ═══════════════  ← 介质基板（FR4、Rogers等）
    ┌─────────────┐
    │             │
    │   接地板    │  ← 金属接地层
    │             │
    └─────────────┘

关键参数：

• 贴片长度L：决定谐振频率的主要参数
• 贴片宽度W：影响输入阻抗和带宽
• 基板厚度h：影响带宽和效率
• 介电常数εr：影响天线尺寸和带宽

传输线模型

微带贴片天线可以用传输线模型近似分析。将贴片视为宽度为W、长度为L的传输线，两端开路形成辐射缝隙。

等效电路：

    辐射缝隙（L×W）
    ┌─────┬─────┐
    │     │     │
    G1    │    G2  ← 辐射电导
    B1    │    B2  ← 边缘电容
    │     │     │
    └─────┴─────┘
      传输线

辐射电导计算：

对于宽度为W的辐射缝隙，其辐射电导为：

$$G=\frac{W^2}{90{\lambda }_0^2}(W\ll {\lambda }_0)$$

$$G=\frac{W}{120{\lambda }_0}(W\gg {\lambda }_0)$$

其中λ₀为自由空间波长。

边缘电容：

开路端的边缘效应可用等效延伸长度ΔL表示：

$$\Delta L=0.412h\frac{({\epsilon }_{reff}+0.3)(W/h+0.264)}{({\epsilon }_{reff}-0.258)(W/h+0.8)}$$

腔体模型

腔体模型将贴片与接地板之间的区域视为谐振腔，上下为电壁，四周为磁壁。

腔内场分布：

对于TMₘₙ模式，电场分布为：

$$E_z=E_0\cos \left(\frac{m\pi x}{L}\right)\cos \left(\frac{n\pi y}{W}\right)$$

谐振频率：

$$f_{mn}=\frac{c}{2\sqrt{{\epsilon }_r}}\sqrt{{\left(\frac{m}{L}\right)}^2+{\left(\frac{n}{W}\right)}^2}$$

其中：

• m, n = 0, 1, 2, …（不同时为零）
• c为光速
• εr为基板介电常数

主模TM₁₀：

最常用的工作模式，电场沿长度方向呈半正弦分布，沿宽度方向均匀分布。

全波分析

对于更精确的分析，需要采用全波方法：

矩量法（MoM）

• 将贴片表面电流展开为基函数
• 求解电场积分方程
• 计算输入阻抗和辐射场

有限元法（FEM）

• 离散整个计算区域
• 求解矢量波动方程
• 适合复杂结构分析

FDTD方法

• 时域直接求解麦克斯韦方程
• 可获得宽带特性
• 适合时域分析

---

微带贴片天线设计

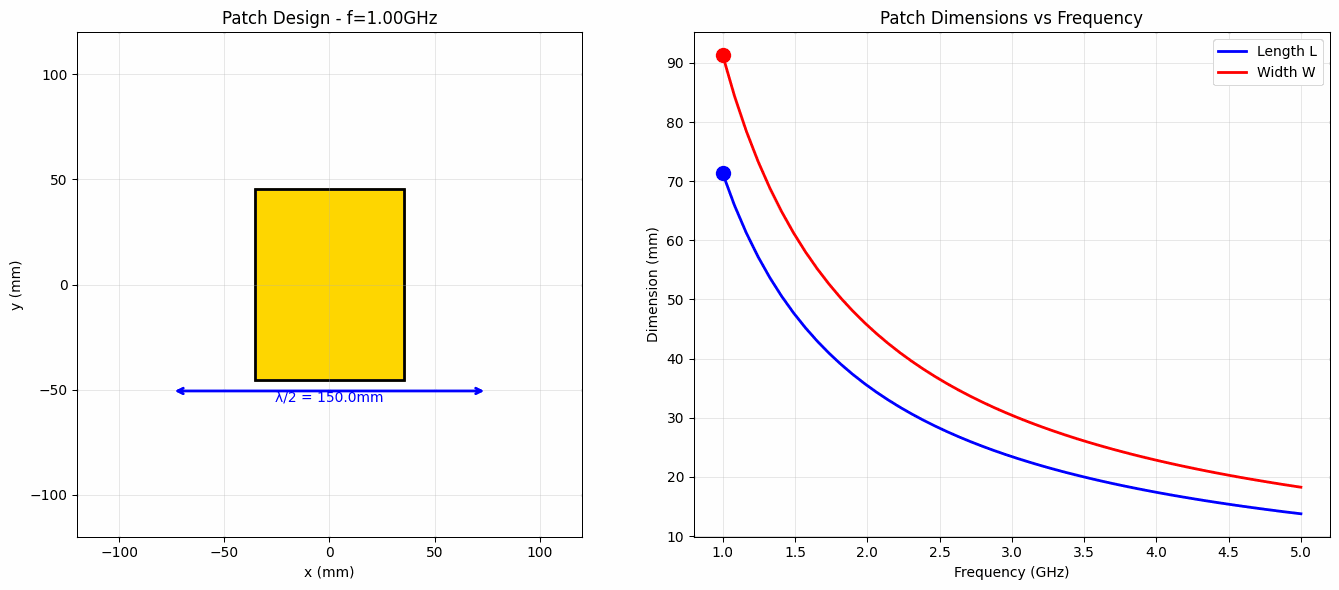

矩形贴片天线设计

矩形贴片是最基本的微带天线形式。

设计步骤：

步骤1：确定介电常数和基板厚度

选择原则：

• 低介电常数（εr < 4）：带宽大，尺寸大
• 高介电常数（εr > 6）：带宽小，尺寸小
• 基板厚度：h = 0.01-0.05λ₀

常用基板材料：

材料	介电常数	损耗角正切	适用频率
FR4	4.4	0.02	< 5 GHz
Rogers RO4350B	3.48	0.0037	< 20 GHz
Rogers RO3003	3.0	0.0013	< 30 GHz
Alumina	9.8	0.0001	高频应用

步骤2：计算有效介电常数

$${\epsilon }_{reff}=\frac{{\epsilon }_r+1}{2}+\frac{{\epsilon }_r-1}{2}{\left(1+12\frac{h}{W}\right)}^{-1/2}$$

步骤3：计算等效延伸长度

$$\Delta L=0.412h\frac{({\epsilon }_{reff}+0.3)(W/h+0.264)}{({\epsilon }_{reff}-0.258)(W/h+0.8)}$$

步骤4：计算贴片长度

$$L=\frac{c}{2f_r\sqrt{{\epsilon }_{reff}}}-2\Delta L$$

步骤5：确定贴片宽度

$$W=\frac{c}{2f_r}\sqrt{\frac{2}{{\epsilon }_r+1}}$$

宽度选择原则：

• W < λ₀/2：窄带，高输入阻抗
• W ≈ λ₀/2：标准设计
• W > λ₀/2：宽带，可能激发高次模

设计实例：2.4 GHz WiFi天线

设计参数：

• 工作频率：f₀ = 2.4 GHz
• 基板：FR4，εr = 4.4，h = 1.6 mm

计算过程：

1. 计算宽度：
   $$W=\frac{3\times 10^8}{2\times 2.4\times 10^9}\sqrt{\frac{2}{4.4+1}}=30.5\text{ mm}$$

2. 计算有效介电常数：
   $${\epsilon }_{reff}=\frac{4.4+1}{2}+\frac{4.4-1}{2}{\left(1+12\frac{1.6}{30.5}\right)}^{-1/2}=4.08$$

3. 计算等效延伸长度：
   $$\Delta L=0.412\times 1.6\frac{(4.08+0.3)(30.5/1.6+0.264)}{(4.08-0.258)(30.5/1.6+0.8)}=0.79\text{ mm}$$

4. 计算长度：
   $$L=\frac{3\times 10^8}{2\times 2.4\times 10^9\times \sqrt{4.08}}-2\times 0.79=28.9\text{ mm}$$

最终尺寸：

• L = 28.9 mm
• W = 30.5 mm
• h = 1.6 mm

圆形贴片天线

圆形贴片具有更好的对称性，适合圆极化设计。

谐振频率：

$$f_{mn}=\frac{X_{mn}c}{2\pi a\sqrt{{\epsilon }_{reff}}}$$

其中：

• a为贴片半径
• Xmn为贝塞尔函数根（X₁₁ = 1.841，X₂₁ = 3.054）
• m为角向模式数，n为径向模式数

主模TM₁₁：

电场沿径向呈J₁分布，沿角向呈cos(φ)分布。

设计公式：

$$a=\frac{X_{11}c}{2\pi f_r\sqrt{{\epsilon }_r}}$$

考虑边缘效应的修正：

$$a_{eff}=a{\left[1+\frac{2h}{\pi a{\epsilon }_r}\left(\ln \frac{\pi a}{2h}+1.7726\right)\right]}^{1/2}$$

三角形贴片天线

三角形贴片尺寸更小，适合紧凑型设计。

谐振频率：

$$f_{mn}=\frac{2c}{3a\sqrt{{\epsilon }_r}}\sqrt{m^2+mn+n^2}$$

其中a为三角形边长。

主模：

TM₁₀模式，边长约为：

$$a=\frac{2c}{3f_r\sqrt{{\epsilon }_r}}$$

---

馈电技术与阻抗匹配

微带线馈电

微带线馈电是最常用的馈电方式，将微带传输线直接连接到贴片边缘。

输入阻抗计算：

贴片边缘的输入阻抗为：

$$R_{in}=\frac{1}{2G}$$

其中G为辐射电导。

对于TM₁₀模式：

$$R_{in}=90\frac{{\lambda }_0^2}{W^2}{\cos }^2\left(\frac{\pi x_0}{L}\right)$$

其中x₀为馈电点位置。

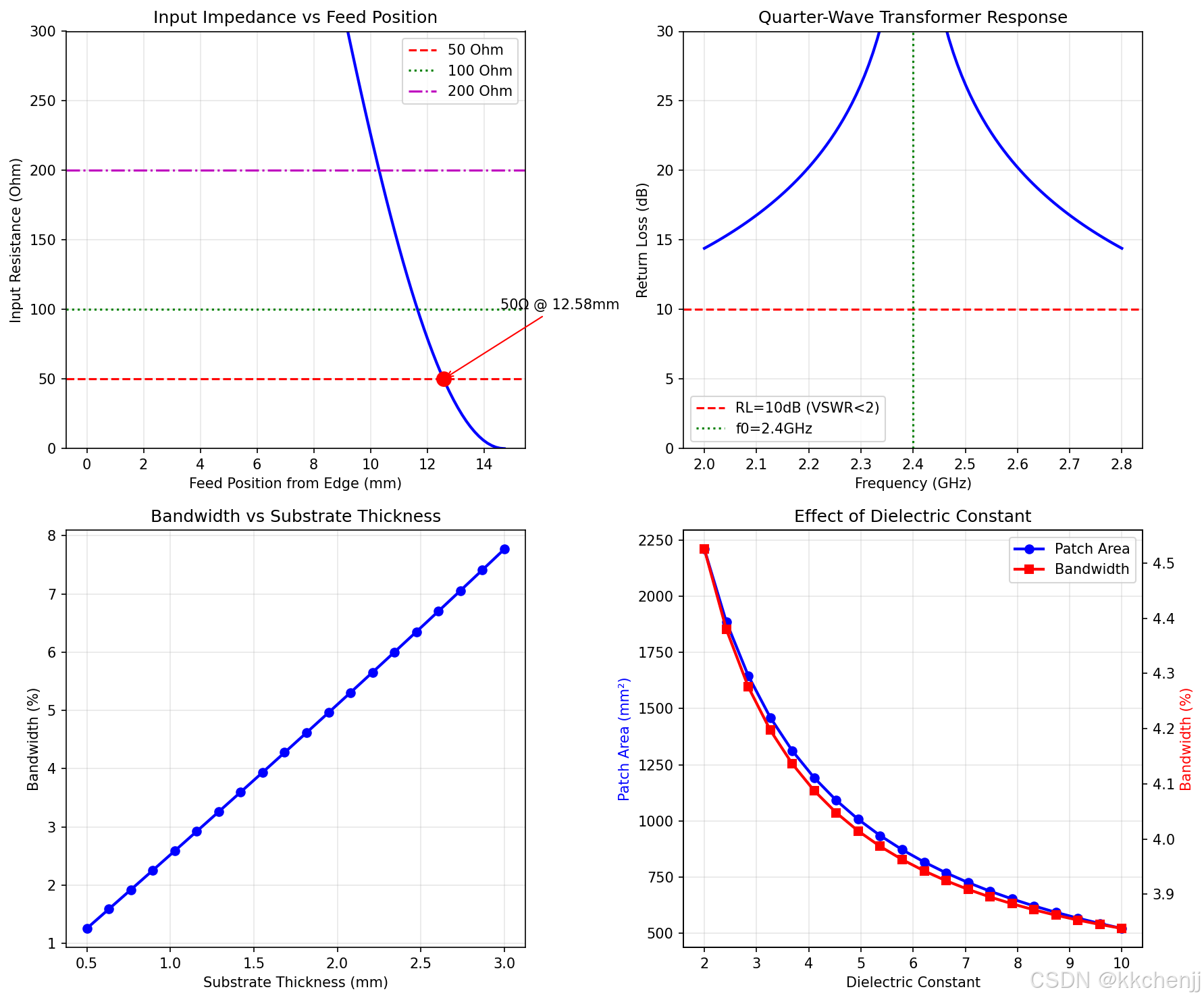

阻抗匹配方法：

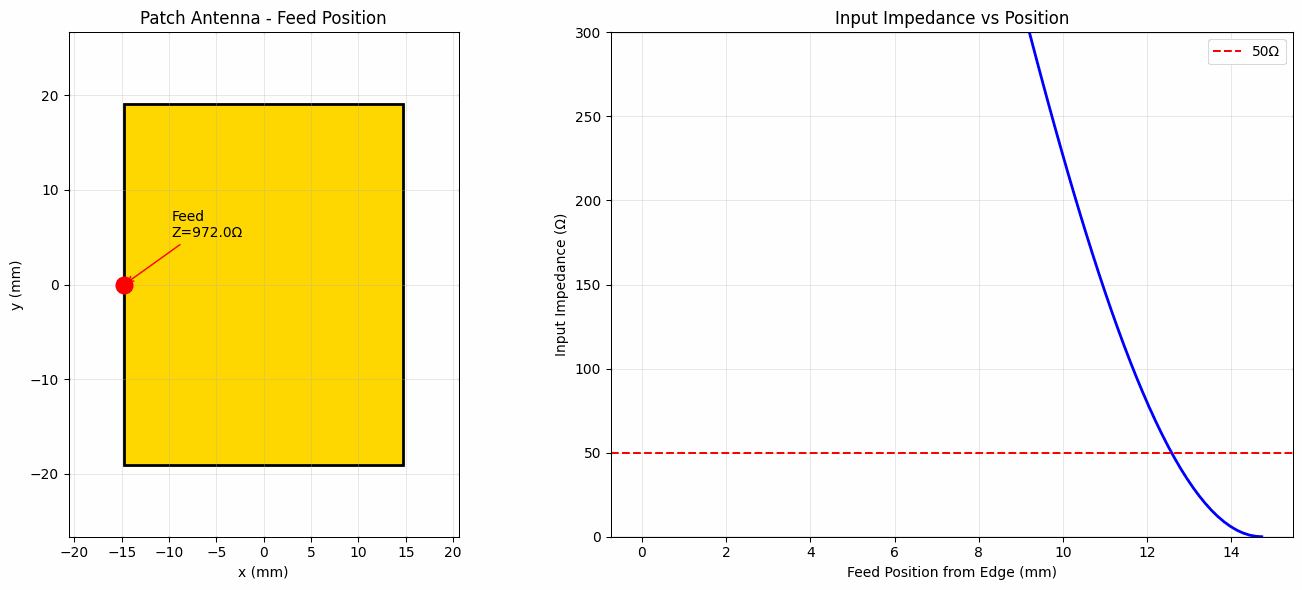

方法1：偏移馈电点

将馈电点从边缘向中心移动，输入阻抗降低。

$$R_{in}(x)=R_{edge}{\cos }^2\left(\frac{\pi x}{L}\right)$$

50Ω匹配位置：

$$x_{50}=\frac{L}{\pi }\arccos \sqrt{\frac{50}{R_{edge}}}$$

方法2：四分之一波长变换器

使用λ/4阻抗变换段：

$$Z_1=\sqrt{Z_0{R}_{in}}$$

变换段长度：

$$l=\frac{{\lambda }_g}{4}=\frac{c}{4f\sqrt{{\epsilon }_{reff}}}$$

方法3：切角匹配

在贴片边缘切角，改变电流分布，降低输入阻抗。

同轴探针馈电

同轴探针从接地板背面穿过基板连接到贴片。

优点：

• 馈电网络在背面，不占用辐射面空间
• 适合阵列天线
• 可独立优化馈电网络

缺点：

• 需要钻孔
• 存在感抗
• 高频时损耗增大

感抗补偿：

探针引入的感抗：

$$X_L=\frac{377}{2\pi }\tan \left(\frac{2\pi h}{{\lambda }_0}\right)$$

补偿方法：

• 在贴片中心附近馈电（电场最强，等效容抗）
• 使用容性耦合
• 优化探针位置

电磁耦合馈电（缝隙耦合）

通过缝隙将能量从馈线耦合到贴片。

结构：

    贴片层
    ═══════
    介质基板
    ═══════
    接地板（带缝隙）
    ═══════
    馈线层

优点：

• 馈线与辐射层隔离
• 带宽较宽（可达10-15%）
• 交叉极化低

设计参数：

• 缝隙尺寸：通常λ/10 × λ/20
• 缝隙位置：影响耦合强度
• 基板厚度：上层薄，下层厚

共面波导馈电

在接地板同一平面内制作共面波导馈线。

优点：

• 单层结构，无需过孔
• 适合MMIC集成
• 易于实现宽带匹配

缺点：

• 辐射损耗较大
• 需要精确控制间隙

---

阵列天线设计

阵列理论基础

阵列因子：

N元均匀线阵的阵列因子：

$$AF=\sum _{n=0}^{N-1}{I}_n{e}^{jn(kd\cos \theta +\beta )}$$

其中：

• In为第n个单元的激励电流
• d为单元间距
• β为相邻单元相位差
• θ为观察方向

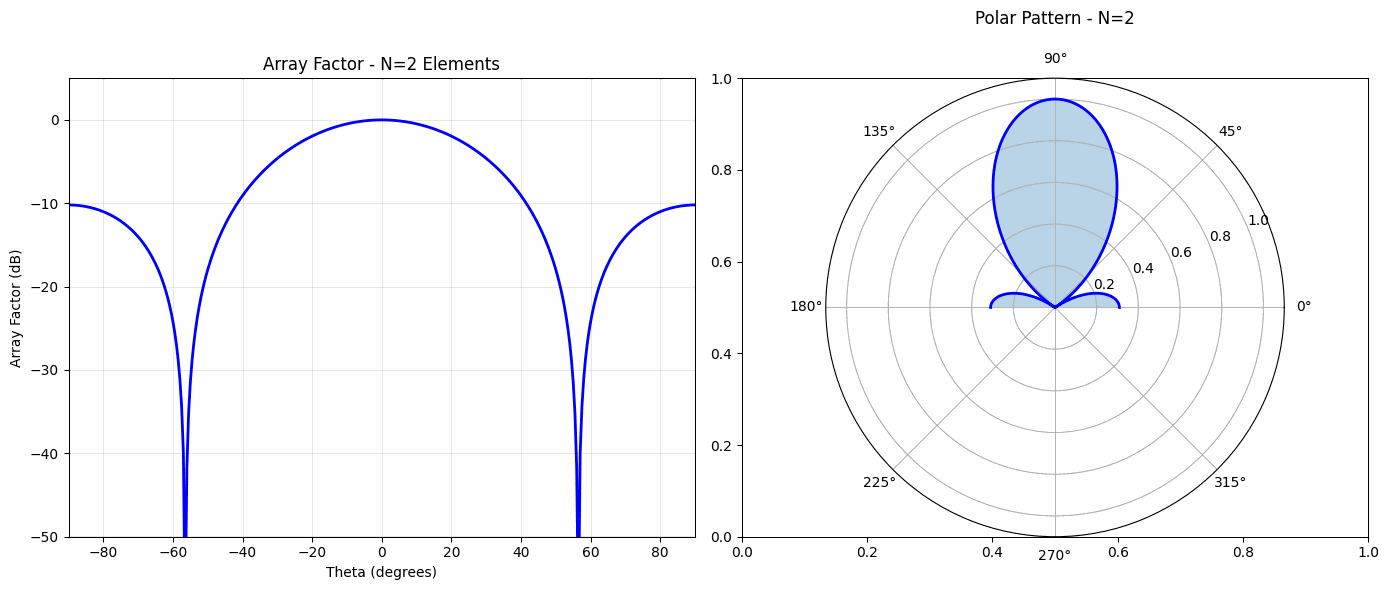

均匀激励阵列：

$$AF=\frac{\sin (N\psi /2)}{\sin (\psi /2)}$$

其中ψ = kd cosθ + β。

主瓣方向：

$${\theta }_0=\arccos \left(-\frac{\beta }{kd}\right)$$

半功率波瓣宽度：

$$HPBW\approx \frac{50.8°}{N(d/\lambda )}$$

旁瓣电平：

均匀阵列的第一旁瓣为-13.2 dB。

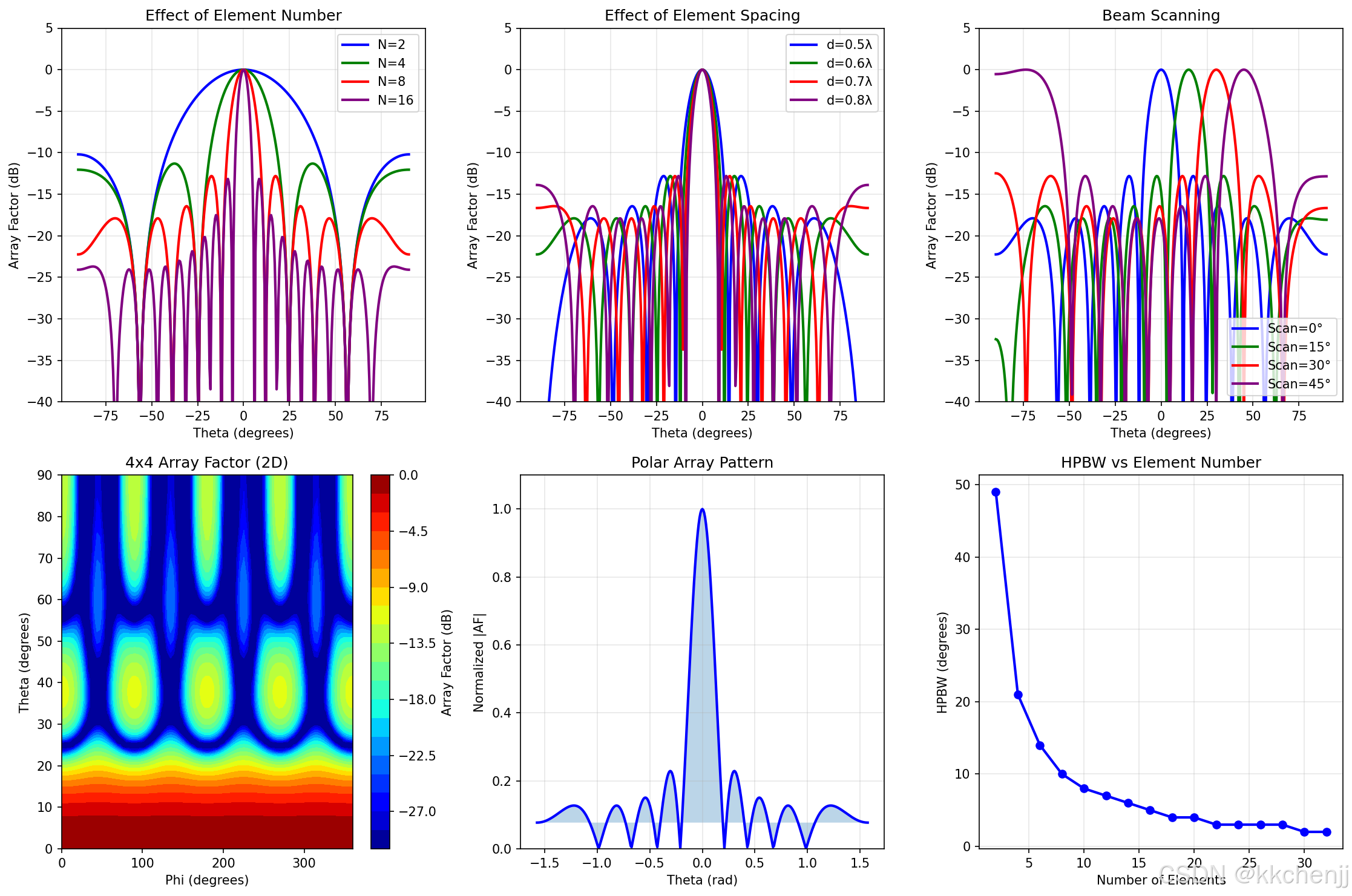

微带阵列设计

单元间距选择：

为避免栅瓣，单元间距应满足：

$$d<\frac{{\lambda }_0}{1+|\sin {\theta }_{max}|}$$

对于宽边阵列（θmax = 90°）：

$$d<\frac{{\lambda }_0}{2}$$

实际设计通常取d = 0.6-0.8λ₀。

馈电网络设计：

并联馈电：

• 所有单元等相位馈电
• 适合宽边辐射
• 带宽较窄

串联馈电：

• 单元依次连接
• 可产生相位梯度
• 适合波束扫描

串并联混合馈电：

• 结合两者优点
• 常用企业馈电结构

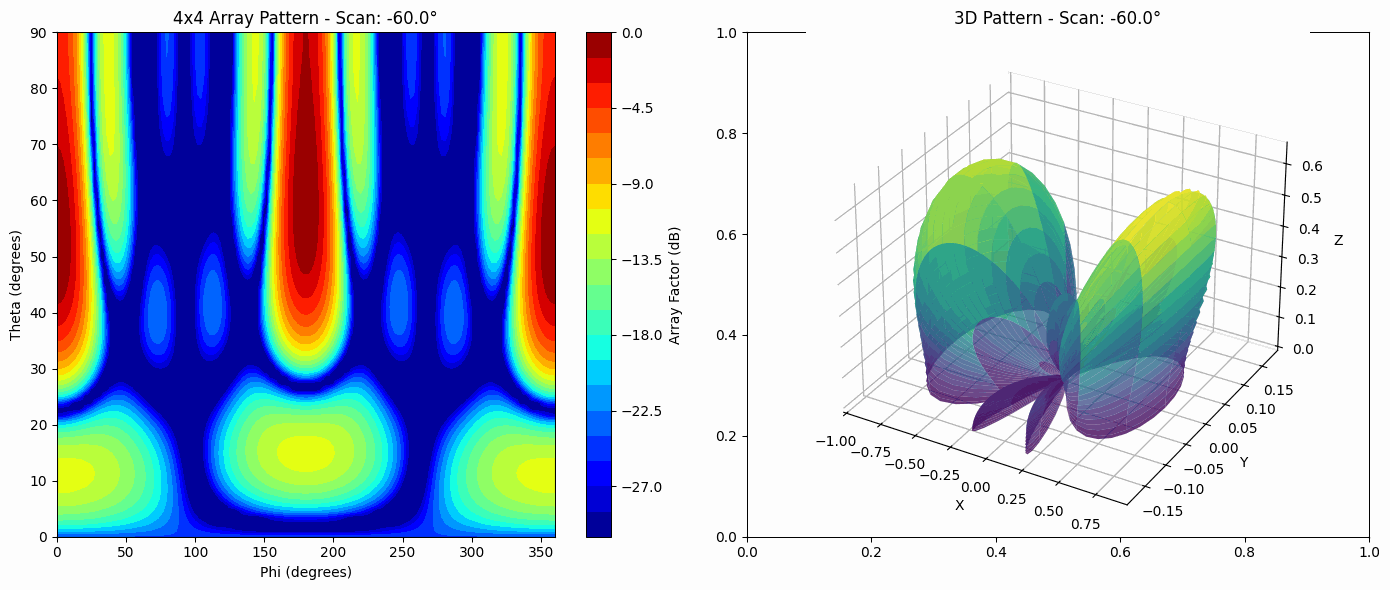

波束扫描技术

相控阵原理：

通过改变单元间相位差实现波束扫描：

$$\beta =-kd\sin {\theta }_0$$

扫描限制：

随着扫描角度增大：

• 波束展宽
• 增益下降
• 输入阻抗变化
• 可能出现栅瓣

宽角扫描技术：

• 使用宽波束单元
• 优化单元间距
• 采用稀疏阵列

阵列综合方法

切比雪夫综合：

等旁瓣电平设计，给定旁瓣电平SLL，单元激励为：

$$I_n=1+2\sum _{m=1}^M{a}_m\cos \left(\frac{2\pi mn}{N}\right)$$

泰勒综合：

在指定角度范围内等旁瓣，近旁瓣低，远旁瓣逐渐升高。

遗传算法综合：

优化目标：

• 低旁瓣
• 窄主瓣
• 指定零陷位置
• 高效率

---

宽带与多频技术

宽带技术

微带天线窄带原因：

• 高Q值谐振腔
• 薄基板储能
• 单谐振模式

展宽技术：

1. 厚基板技术

增加基板厚度可降低Q值：

$$Q\propto \frac{1}{h}$$

限制：

• 表面波增加
• 馈电感抗增大
• 效率下降

2. 低介电常数基板

使用泡沫或空气基板：

$$BW\propto \frac{h}{{\lambda }_0\sqrt{{\epsilon }_r}}$$

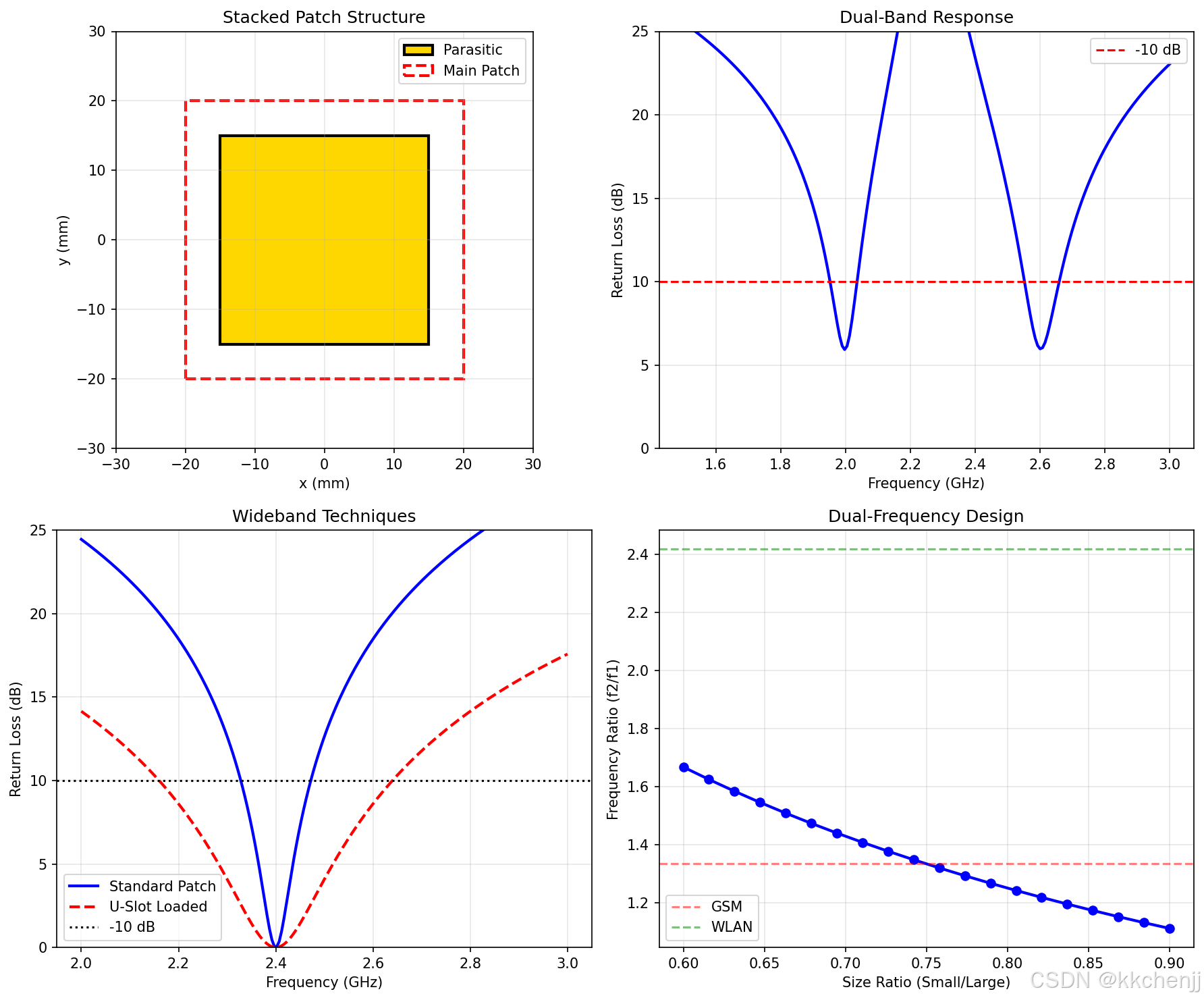

3. 多层结构

    寄生贴片（上层）
    ═══════════════
    空气/泡沫层
    ═══════════════
    主贴片（下层）
    ═══════════════
    介质基板
    ═══════════════
    接地板

通过耦合产生双谐振，带宽可达15-20%。

4. 缝隙加载

在贴片上开缝隙，引入额外谐振模式。

常见缝隙形状：

• U形缝隙
• E形缝隙
• L形缝隙
• 环形缝隙

5. 短路针加载

使用短路针降低谐振频率，减小尺寸的同时保持带宽。

多频技术

多频应用需求：

• GSM/DCS/PCS多频段
• WLAN 2.4/5.8 GHz
• 卫星通信收发

实现方法：

1. 多贴片结构

    ┌─────┐
    │ 小  │  ← 高频
    │ 贴片│
    └─────┘
    ┌─────────┐
    │   大    │  ← 低频
    │   贴片  │
    └─────────┘

2. 缝隙加载多频

不同形状缝隙产生不同谐振频率。

3. 多模式利用

利用TM₁₀、TM₀₁、TM₁₁等不同模式。

4. 可重构天线

使用开关（PIN二极管、MEMS）改变天线结构，实现频率切换。

---

圆极化微带天线

圆极化基础

圆极化条件：

两个正交线极化分量幅度相等，相位差90°。

$$E_y=E_x{e}^{\pm j\pi /2}$$

正号：右旋圆极化（RHCP）
负号：左旋圆极化（LHCP）

轴比（AR）：

$$AR=\frac{|E_{major}|}{|E_{minor}|}$$

理想圆极化：AR = 1（0 dB）
通常要求：AR < 3 dB

单馈点圆极化

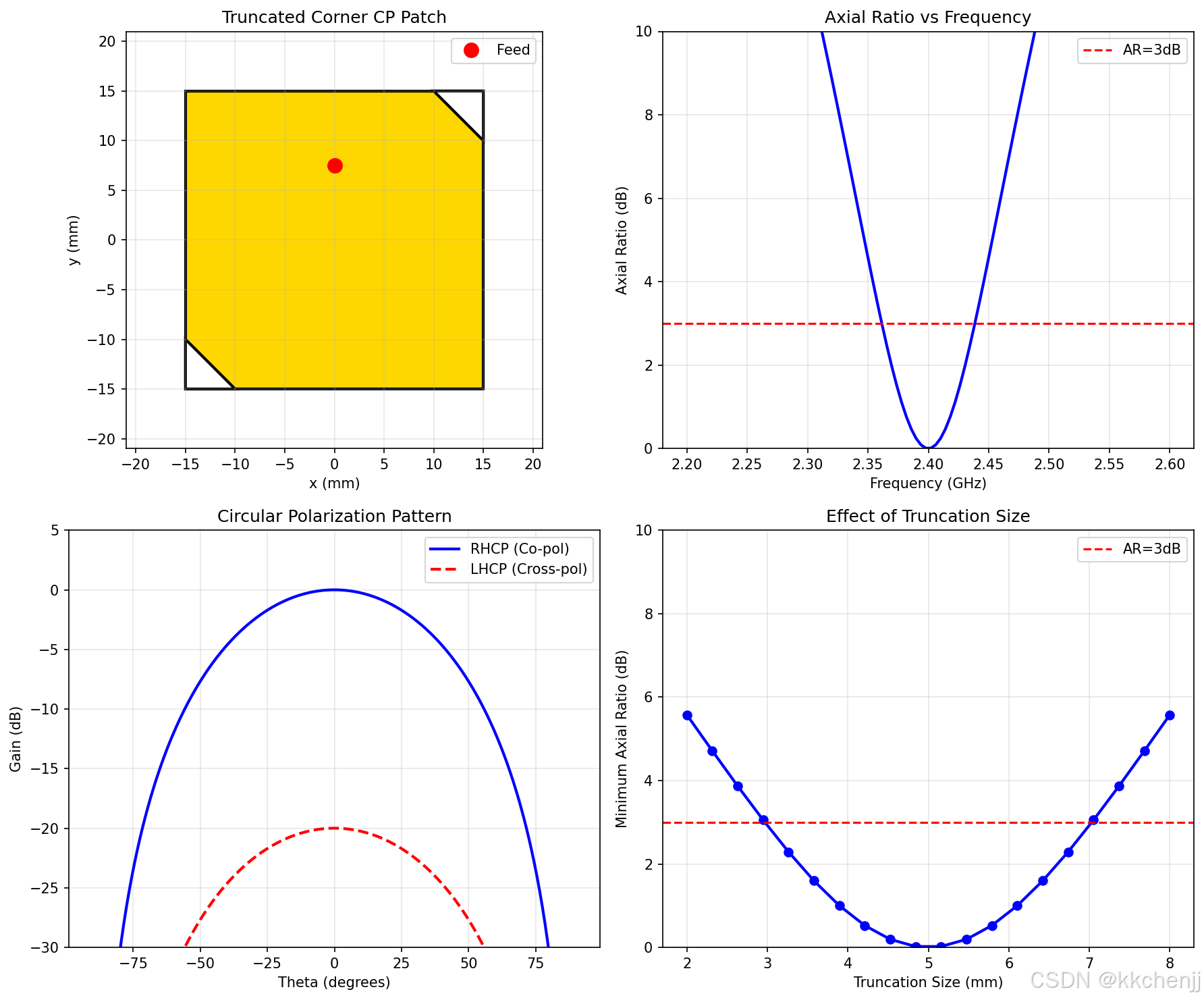

切角法：

在方形贴片对角切角，产生简并模分离。

    ┌───────┐
    │ \   / │
    │  \ /  │
    │   ×   │
    │  / \  │
    │ /   \ │
    └───────┘

切角尺寸：

$$\Delta s=\frac{L}{2Q}$$

其中Q为天线品质因数。

近似方形法：

使贴片略呈矩形，分离简并模：

$$\frac{\Delta f}{f}=\frac{\Delta L}{L}\approx \frac{1}{2Q}$$

缝隙扰动法：

在贴片边缘开缝隙，扰动场分布。

双馈点圆极化

使用两个正交馈电点，通过功分器提供90°相位差。

正交混合耦合器：

    输入 → [混合环] → 0°输出 → 水平馈电
              ↓
            -90°输出 → 垂直馈电

优点：

• 轴比带宽宽（可达10-15%）
• 圆极化纯度高
• 可电控切换旋向

缺点：

• 结构复杂
• 馈电网络占用空间

圆极化阵列

顺序旋转技术：

阵列中各单元依次旋转并施加相应相位差。

优点：

• 展宽轴比带宽
• 改善圆极化纯度
• 抑制交叉极化

设计：

N元阵列，第n个单元：

• 旋转角度：n×360°/N
• 相位：n×360°/N

---

Python仿真实现

微带天线分析程序

"""
微带天线设计与仿真
包含：矩形贴片、圆形贴片、阵列设计
"""

import numpy as np
import matplotlib.pyplot as plt
from scipy import special
from scipy.optimize import fsolve

class MicrostripAntenna:
    """微带天线基类"""

    def __init__(self, freq, er, h):
        """
        参数:
            freq: 工作频率 (Hz)
            er: 介电常数
            h: 基板厚度 (m)
        """
        self.freq = freq
        self.er = er
        self.h = h
        self.c = 3e8  # 光速
        self.lambda0 = self.c / freq  # 自由空间波长

    def calculate_effective_dielectric_constant(self, W):
        """计算有效介电常数"""
        if W / self.h <= 1:
            ereff = (self.er + 1) / 2 + (self.er - 1) / 2 * \
                    ((1 + 12 * self.h / W) ** (-0.5) + 0.04 * (1 - W / self.h) ** 2)
        else:
            ereff = (self.er + 1) / 2 + (self.er - 1) / 2 * (1 + 12 * self.h / W) ** (-0.5)
        return ereff

    def calculate_extension_length(self, W, ereff):
        """计算等效延伸长度"""
        delta_L = self.h * 0.412 * (ereff + 0.3) * (W / self.h + 0.264) / \
                  ((ereff - 0.258) * (W / self.h + 0.8))
        return delta_L

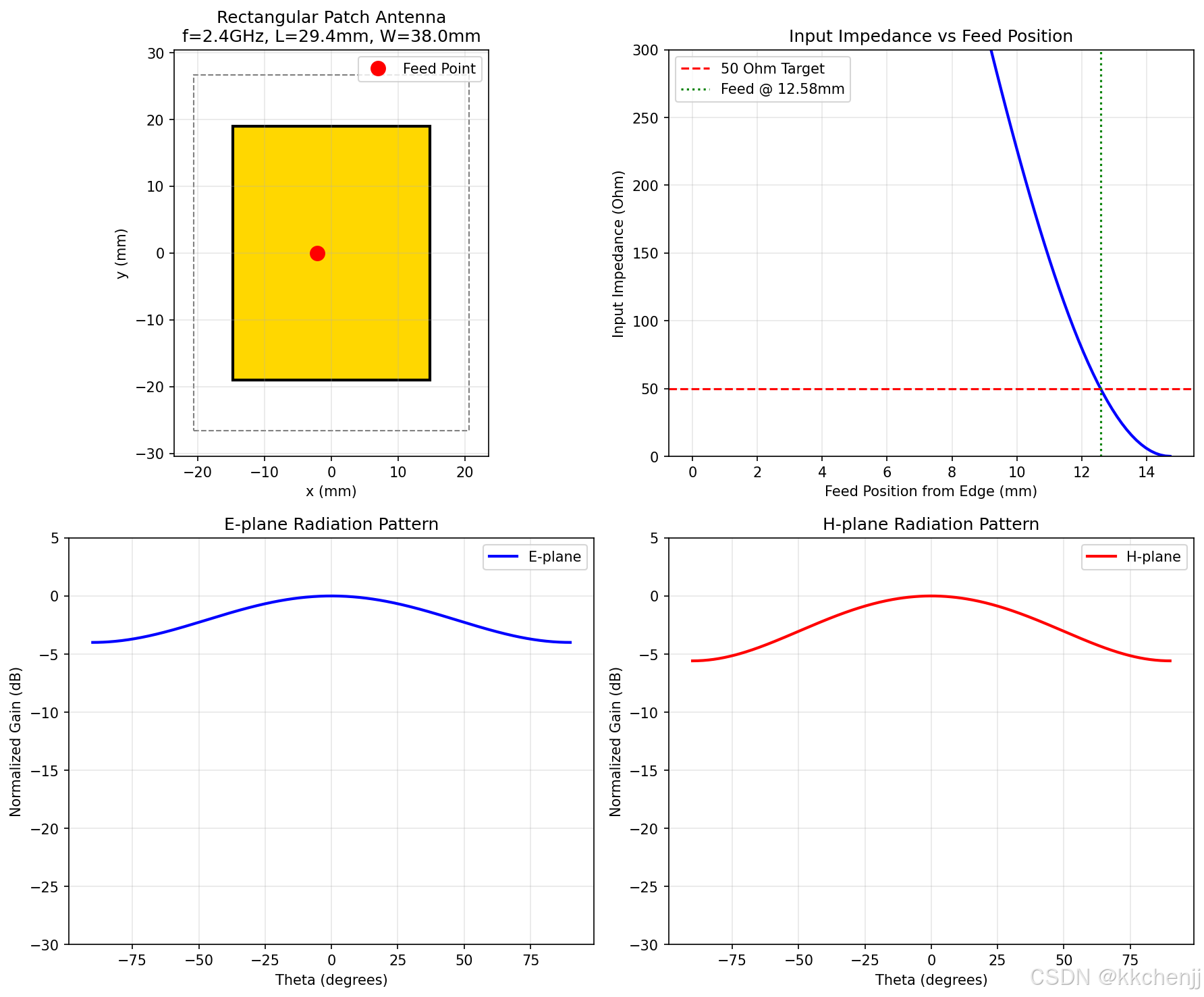

class RectangularPatch(MicrostripAntenna):
    """矩形贴片天线"""

    def design(self):
        """设计矩形贴片尺寸"""
        # 计算宽度
        self.W = self.c / (2 * self.freq) * np.sqrt(2 / (self.er + 1))

        # 计算有效介电常数
        self.ereff = self.calculate_effective_dielectric_constant(self.W)

        # 计算等效延伸长度
        self.delta_L = self.calculate_extension_length(self.W, self.ereff)

        # 计算长度
        self.L = self.c / (2 * self.freq * np.sqrt(self.ereff)) - 2 * self.delta_L

        return self.L, self.W

    def calculate_input_impedance(self, x_feed):
        """
        计算输入阻抗
        参数:
            x_feed: 馈电点位置（从边缘算起）
        """
        # 边缘电阻（近似）
        R_edge = 90 * (self.lambda0 / self.W) ** 2

        # 输入阻抗随位置变化
        R_in = R_edge * np.cos(np.pi * x_feed / self.L) ** 2

        return R_in

    def find_feed_position(self, Z_target=50):
        """寻找50欧姆馈电位置"""
        # 边缘电阻
        R_edge = 90 * (self.lambda0 / self.W) ** 2

        if Z_target > R_edge:
            return None  # 无法匹配

        # 计算位置
        x_feed = self.L / np.pi * np.arccos(np.sqrt(Z_target / R_edge))

        return x_feed

    def radiation_pattern(self, theta, phi=0):
        """
        计算辐射方向图
        参数:
            theta: 俯仰角 (rad)
            phi: 方位角 (rad)
        """
        k0 = 2 * np.pi / self.lambda0

        # E面方向图（phi = 0）
        if phi == 0:
            # 沿宽度方向
            E_theta = np.sinc(k0 * self.W / 2 * np.sin(theta) / np.pi)
            # 沿长度方向
            E_theta *= np.cos(k0 * self.L / 2 * np.sin(theta))
        else:
            # H面方向图（phi = 90）
            E_theta = np.sinc(k0 * self.L / 2 * np.sin(theta) / np.pi)
            E_theta *= np.cos(k0 * self.W / 2 * np.sin(theta))

        return E_theta

    def calculate_bandwidth(self):
        """估算带宽（VSWR < 2）"""
        # 品质因数近似
        Q = self.er * self.L * self.W / (self.h * self.lambda0)

        # 带宽估算
        BW = 1 / Q * 100  # 百分比

        return BW

    def calculate_directivity(self):
        """估算方向性系数"""
        # 近似公式
        D = 6.6  # 典型矩形贴片方向性
        return D

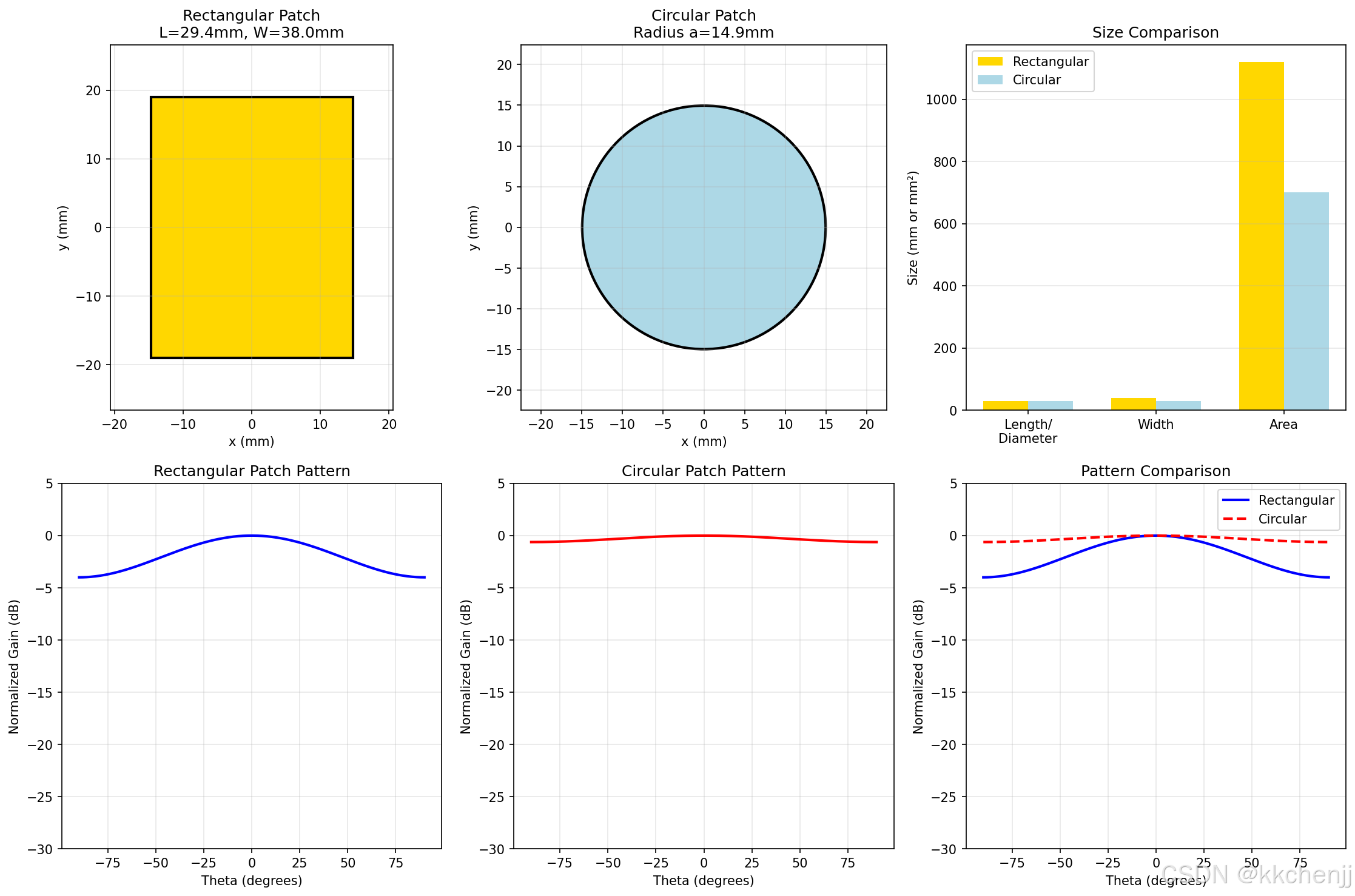

class CircularPatch(MicrostripAntenna):
    """圆形贴片天线"""

    def design(self):
        """设计圆形贴片半径"""
        # TM11模式
        X11 = 1.841  # 一阶贝塞尔函数导数的第一个根

        # 初始半径
        a = X11 * self.c / (2 * np.pi * self.freq * np.sqrt(self.er))

        # 迭代考虑边缘效应
        for _ in range(5):
            a_eff = a * (1 + 2 * self.h / (np.pi * a * self.er) *
                        (np.log(np.pi * a / (2 * self.h)) + 1.7726)) ** 0.5
            a = a * a / a_eff

        self.a = a
        return a

    def radiation_pattern(self, theta, phi=0):
        """计算辐射方向图"""
        k0 = 2 * np.pi / self.lambda0

        # 使用贝塞尔函数
        J1 = special.jv(1, k0 * self.a * np.sin(theta))

        E_theta = J1 / np.sin(theta)
        E_theta[theta == 0] = k0 * self.a / 2  # 处理theta=0奇点

        return E_theta

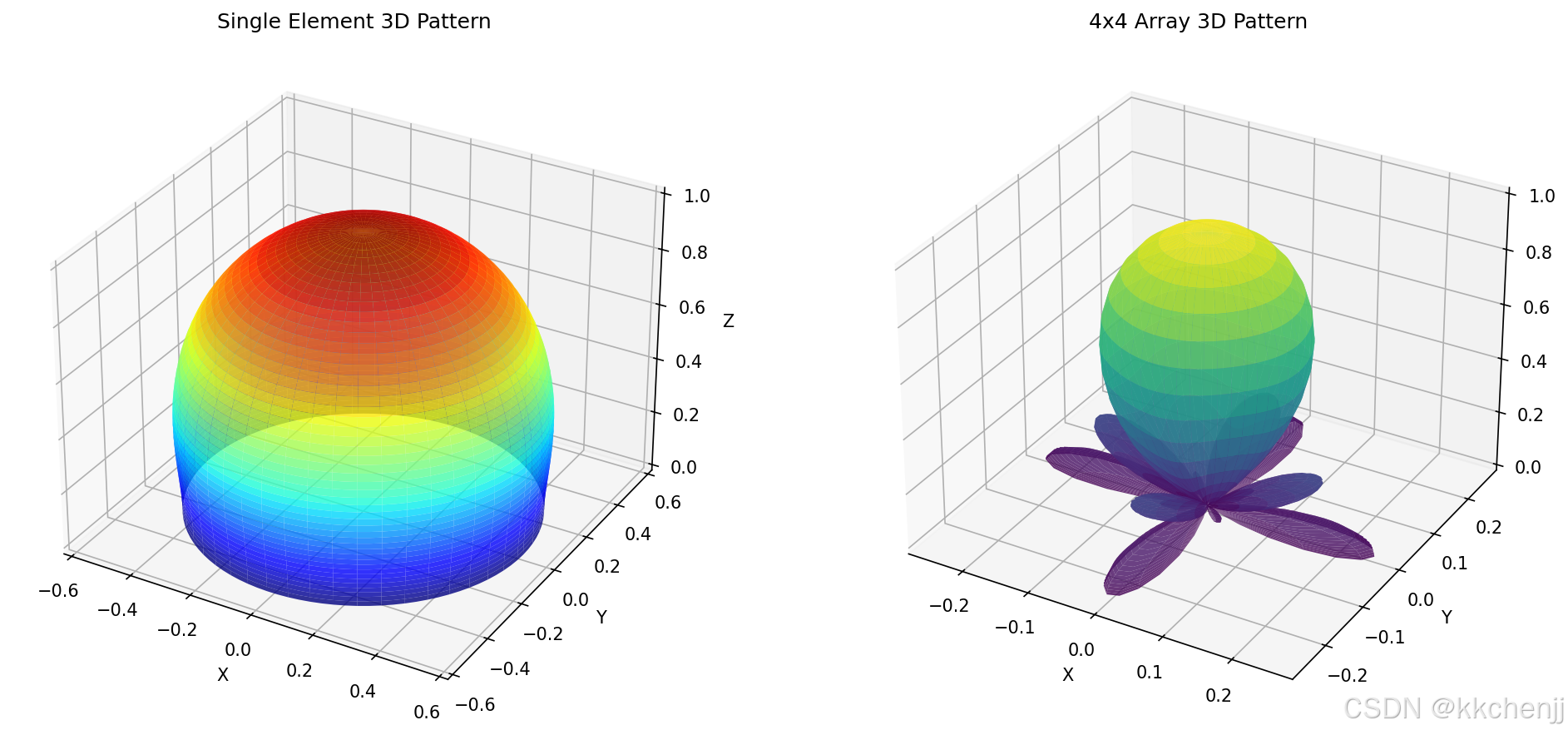

class PatchArray:
    """微带阵列天线"""

    def __init__(self, element, Nx, Ny, dx, dy):
        """
        参数:
            element: 单元天线对象
            Nx, Ny: x和y方向单元数
            dx, dy: 单元间距 (m)
        """
        self.element = element
        self.Nx = Nx
        self.Ny = Ny
        self.dx = dx
        self.dy = dy

    def array_factor(self, theta, phi):
        """
        计算阵列因子
        参数:
            theta: 俯仰角 (rad)
            phi: 方位角 (rad)
        """
        k0 = 2 * np.pi / self.element.lambda0

        # 相位项
        psi_x = k0 * self.dx * np.sin(theta) * np.cos(phi)
        psi_y = k0 * self.dy * np.sin(theta) * np.sin(phi)

        # 阵列因子
        if self.Nx > 1:
            AF_x = np.sin(self.Nx * psi_x / 2) / (self.Nx * np.sin(psi_x / 2))
            AF_x[np.abs(psi_x) < 1e-10] = 1
        else:
            AF_x = 1

        if self.Ny > 1:
            AF_y = np.sin(self.Ny * psi_y / 2) / (self.Ny * np.sin(psi_y / 2))
            AF_y[np.abs(psi_y) < 1e-10] = 1
        else:
            AF_y = 1

        return AF_x * AF_y

    def total_pattern(self, theta, phi):
        """计算总方向图"""
        element_pattern = self.element.radiation_pattern(theta, phi)
        array_factor = self.array_factor(theta, phi)
        return element_pattern * array_factor


# 设计示例
def design_example():
    """2.4 GHz WiFi天线设计示例"""

    print("=" * 60)
    print("2.4 GHz 矩形微带贴片天线设计")
    print("=" * 60)

    # 设计参数
    freq = 2.4e9  # 2.4 GHz
    er = 4.4      # FR4
    h = 1.6e-3    # 1.6 mm

    # 创建天线对象
    antenna = RectangularPatch(freq, er, h)

    # 设计
    L, W = antenna.design()

    print(f"\n设计参数:")
    print(f"  工作频率: {freq/1e9:.2f} GHz")
    print(f"  基板介电常数: {er}")
    print(f"  基板厚度: {h*1e3:.2f} mm")

    print(f"\n计算结果:")
    print(f"  贴片长度 L: {L*1e3:.2f} mm")
    print(f"  贴片宽度 W: {W*1e3:.2f} mm")
    print(f"  有效介电常数: {antenna.ereff:.3f}")
    print(f"  等效延伸长度: {antenna.delta_L*1e3:.3f} mm")

    # 输入阻抗分析
    print(f"\n输入阻抗分析:")
    x_feed = antenna.find_feed_position(50)
    if x_feed:
        print(f"  50Ω匹配位置: 距边缘 {x_feed*1e3:.2f} mm")
        print(f"  距中心 {(L/2 - x_feed)*1e3:.2f} mm")

    # 带宽估算
    BW = antenna.calculate_bandwidth()
    print(f"\n性能估算:")
    print(f"  带宽(VSWR<2): {BW:.2f}%")
    print(f"  方向性系数: {antenna.calculate_directivity():.2f} dBi")

    return antenna


if __name__ == "__main__":
    antenna = design_example()

阵列设计与方向图仿真

"""
微带阵列天线仿真
包含：线阵、面阵、波束扫描
"""

import numpy as np
import matplotlib.pyplot as plt
from mpl_toolkits.mplot3d import Axes3D

class ArrayUtils:
    """阵列天线工具类"""

    @staticmethod
    def chebyshev_weights(N, SLL_dB):
        """
        切比雪夫阵列综合
        参数:
            N: 单元数
            SLL_dB: 旁瓣电平 (dB)
        返回:
            单元激励幅度
        """
        # 转换为线性比例
        R0 = 10 ** (abs(SLL_dB) / 20)

        # 计算参数
        x0 = np.cosh(np.arccosh(R0) / (N - 1))

        # 生成权值
        weights = np.zeros(N)
        for n in range(N):
            # 使用切比雪夫多项式
            sum_val = 0
            for m in range(N // 2):
                if N % 2 == 1:  # 奇数
                    term = special.comb(N - 1, m) * (x0 ** 2 - 1) ** m * x0 ** (N - 1 - 2 * m)
                else:  # 偶数
                    term = special.comb(N - 1, m) * (x0 ** 2 - 1) ** m * x0 ** (N - 1 - 2 * m)
                sum_val += term * np.cos((2 * n - N + 1) * m * np.pi / N)
            weights[n] = sum_val

        # 归一化
        weights = weights / np.max(weights)

        return weights

    @staticmethod
    def binomial_weights(N):
        """二项式阵列（无旁瓣）"""
        weights = np.array([special.comb(N - 1, n) for n in range(N)])
        return weights / np.max(weights)

    @staticmethod
    def uniform_weights(N):
        """均匀激励"""
        return np.ones(N)

    @staticmethod
    def triangular_weights(N):
        """三角分布"""
        n = np.arange(N)
        weights = 1 - 2 * np.abs(n - (N - 1) / 2) / (N - 1)
        return weights


def plot_2d_pattern(theta, pattern, title="Radiation Pattern"):
    """绘制二维方向图"""
    fig, axes = plt.subplots(1, 2, figsize=(14, 6))

    # 直角坐标
    ax1 = axes[0]
    ax1.plot(np.degrees(theta), 20 * np.log10(np.abs(pattern) + 1e-10))
    ax1.set_xlabel('Angle (degrees)')
    ax1.set_ylabel('Gain (dB)')
    ax1.set_title(title)
    ax1.grid(True)
    ax1.set_ylim(-40, 5)

    # 极坐标
    ax2 = axes[1], projection='polar'
    ax2[1].plot(theta, np.abs(pattern))
    ax2[1].set_title(title)

    plt.tight_layout()
    return fig


def plot_3d_pattern(theta, phi, pattern, title="3D Radiation Pattern"):
    """绘制三维方向图"""
    fig = plt.figure(figsize=(10, 8))
    ax = fig.add_subplot(111, projection='3d')

    # 创建网格
    THETA, PHI = np.meshgrid(theta, phi)

    # 转换为笛卡尔坐标
    R = np.abs(pattern)
    X = R * np.sin(THETA) * np.cos(PHI)
    Y = R * np.sin(THETA) * np.sin(PHI)
    Z = R * np.cos(THETA)

    # 绘制
    surf = ax.plot_surface(X, Y, Z, cmap='viridis', alpha=0.8)
    ax.set_xlabel('X')
    ax.set_ylabel('Y')
    ax.set_zlabel('Z')
    ax.set_title(title)

    plt.colorbar(surf)
    return fig


# 阵列分析示例
def array_analysis_example():
    """阵列天线分析示例"""

    print("=" * 60)
    print("微带阵列天线分析")
    print("=" * 60)

    # 参数
    freq = 2.4e9
    c = 3e8
    lambda0 = c / freq

    N = 8  # 单元数
    d = 0.6 * lambda0  # 单元间距

    # 角度范围
    theta = np.linspace(-np.pi/2, np.pi/2, 361)

    # 波数
    k = 2 * np.pi / lambda0

    # 不同加权方式的比较
    weight_functions = {
        'Uniform': ArrayUtils.uniform_weights,
        'Triangular': ArrayUtils.triangular_weights,
        'Binomial': ArrayUtils.binomial_weights,
        'Chebyshev (-20dB)': lambda N: ArrayUtils.chebyshev_weights(N, -20)
    }

    plt.figure(figsize=(12, 8))

    for name, weight_func in weight_functions.items():
        # 计算权值
        weights = weight_func(N)

        # 计算阵列因子
        AF = np.zeros_like(theta, dtype=complex)
        for n in range(N):
            AF += weights[n] * np.exp(1j * n * k * d * np.sin(theta))

        # 归一化
        AF = np.abs(AF) / np.max(np.abs(AF))

        # 绘制
        plt.plot(np.degrees(theta), 20 * np.log10(AF + 1e-10),
                label=name, linewidth=2)

        # 打印旁瓣信息
        print(f"\n{name}:")
        print(f"  激励权值: {weights}")

    plt.xlabel('Angle (degrees)')
    plt.ylabel('Array Factor (dB)')
    plt.title(f'{N}-Element Linear Array Comparison')
    plt.legend()
    plt.grid(True)
    plt.ylim(-50, 5)
    plt.axhline(y=-13.2, color='r', linestyle='--', label='Uniform SLL')
    plt.tight_layout()
    plt.savefig('array_comparison.png', dpi=150)
    plt.show()

    return


if __name__ == "__main__":
    array_analysis_example()

---

工程案例分析

案例1：双频GPS天线设计

需求：

• 接收GPS L1 (1575.42 MHz) 和 L2 (1227.60 MHz)
• 圆极化
• 小型化

设计方案：

采用叠层结构：

    上层贴片（L1）
    ═══════════════
    空气层
    ═══════════════
    下层贴片（L2）
    ═══════════════
    基板
    ═══════════════
    接地板

设计要点：

1. 上层贴片尺寸：L1 = 47.5 mm，W1 = 47.5 mm（L1频段）
2. 下层贴片尺寸：L2 = 61.0 mm，W2 = 61.0 mm（L2频段）
3. 空气层厚度：5 mm
4. 切角实现圆极化：Δs = 3 mm
5. 单馈点同轴馈电

仿真结果：

• L1频段：S11 = -18 dB，轴比 = 1.2 dB，增益 = 4.5 dBi
• L2频段：S11 = -15 dB，轴比 = 2.0 dB，增益 = 4.0 dBi

案例2：5G毫米波阵列

需求：

• 工作频率：28 GHz
• 波束扫描范围：±60°
• 增益：> 20 dBi

设计方案：

8×8微带阵列：

单元设计：

• 贴片尺寸：3.2 mm × 3.2 mm
• 基板：Rogers RO4350B，εr = 3.48，h = 0.254 mm
• 单元间距：5.0 mm (0.47λ₀)

馈电网络：

• 企业馈电结构
• 1:8功分器
• 相移器实现波束扫描

性能：

• 中心频率增益：22 dBi
• 扫描到60°时增益：18 dBi
• 带宽：26-30 GHz

案例3：宽带Vivaldi天线阵列

需求：

• 工作频段：2-18 GHz
• 超宽带特性
• 高增益

设计方案：

采用Vivaldi天线单元：

单元结构：

• 指数渐变槽线
• 微带线到槽线转换
• 基板：Rogers RO5880，h = 0.787 mm

阵列配置：

• 4×4阵列
• 单元间距随频率优化
• 对数周期排列

性能：

• 阻抗带宽：2-18 GHz (VSWR < 2)
• 增益：15-20 dBi
• 前后比：> 20 dB

---
