comsol6.3交流 故障电弧放电仿真 文章复现

最近，我一直在研究交流故障电弧放电的仿真，想着能不能用COMSOL 6.3来模拟这个现象。说实话，刚开始接触COMSOL的时候，感觉有点懵，毕竟之前用的都是ANSYS和CFD之类的软件。不过，COMSOL的多物理场耦合功能确实很强大，尤其是处理这种涉及电磁场和热场的耦合问题时，优势特别明显。

一、模型建立的那些事儿

首先，我得明确仿真模型的基本结构。交流故障电弧放电通常发生在电力系统中的短路故障，比如开关触头分离时产生的电弧。这个过程涉及到电磁场、温度场和流体场的耦合，所以模型需要同时考虑这些物理场。

1. 几何建模：我选择了最简单的二维轴对称模型，这样计算量相对较小，又能抓住主要的物理现象。电弧区域是一个环形区域，内半径r1，外半径r2，长度为L。这个几何结构可以通过COMSOL的几何模块轻松绘制出来。

% COMSOL几何建模代码示例
model = createpde('electromechanical');
geometry = model.Geometry;
% 创建电弧区域
r1 = 0.01; % 内半径，单位：米
r2 = 0.02; % 外半径，单位：米
L = 0.1; % 长度，单位：米
points = [0,0; L,0];
spline = [1,2];
% 创建环形区域
geometry = geometryFromEdges(model, [points, spline]);

1. 材料属性：电弧中的等离子体可以用理想气体模型来近似，假设温度在5000K到10000K之间变化。材料的电导率和热导率都是温度的函数，这部分需要特别注意。

% 材料属性设置
sigma = 1000 * exp(-T/10000); % 电导率，随温度变化
k = 0.05 + 0.001*T; % 热导率，随温度变化

二、求解设置的坑与坎

1. 物理场耦合：电磁场和温度场的耦合是关键。电弧中的电流会产生焦耳热，而温度的变化又会改变材料的电导率，进而影响电流的分布。这种双向耦合需要通过COMSOL的多物理场接口来实现。

% 耦合设置
coupling = createCoupling(model, 'thermal', 'electrical');
coupling.Solver = 'nonlinear';

1. 初始条件与边界条件：初始条件下，电弧区域的温度设为室温（300K），电流密度为零。边界条件方面，电弧的内外表面分别施加不同的电压和热流边界条件。

% 初始条件
T_initial = 300; % 初始温度
J_initial = 0; % 初始电流密度

% 边界条件
applyBoundaryCondition(model, 'thermal', 'T', T_initial, 'edges', 1);
applyBoundaryCondition(model, 'electrical', 'V', 0, 'edges', 2);

1. 求解器选择：由于这是一个强耦合的非线性问题，我选择了COMSOL的直接求解器，同时启用了非线性求解器的预处理选项。

% 求解器设置
solver = createSolver(model, 'nonlinear');
solver.MaxIterations = 50;
solver.RelativeTolerance = 1e-5;

三、结果分析：电弧放电的可视化

经过一番设置，终于跑完了仿真。结果看起来还不错，电弧的温度分布和电流密度分布都呈现出预期的形态。

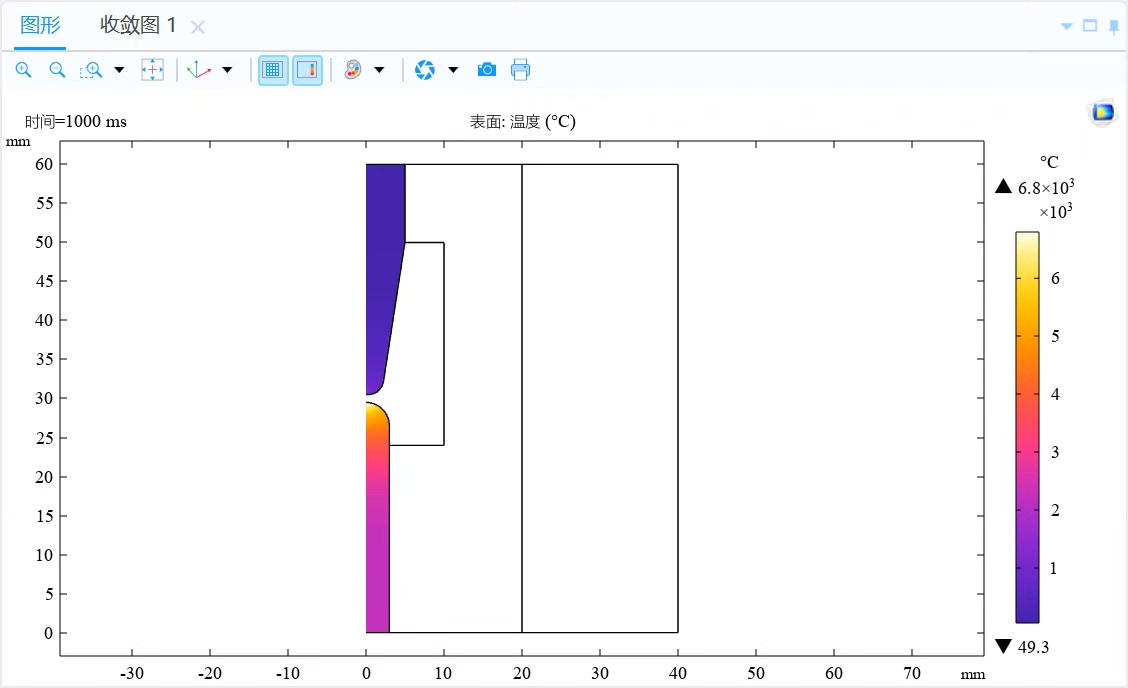

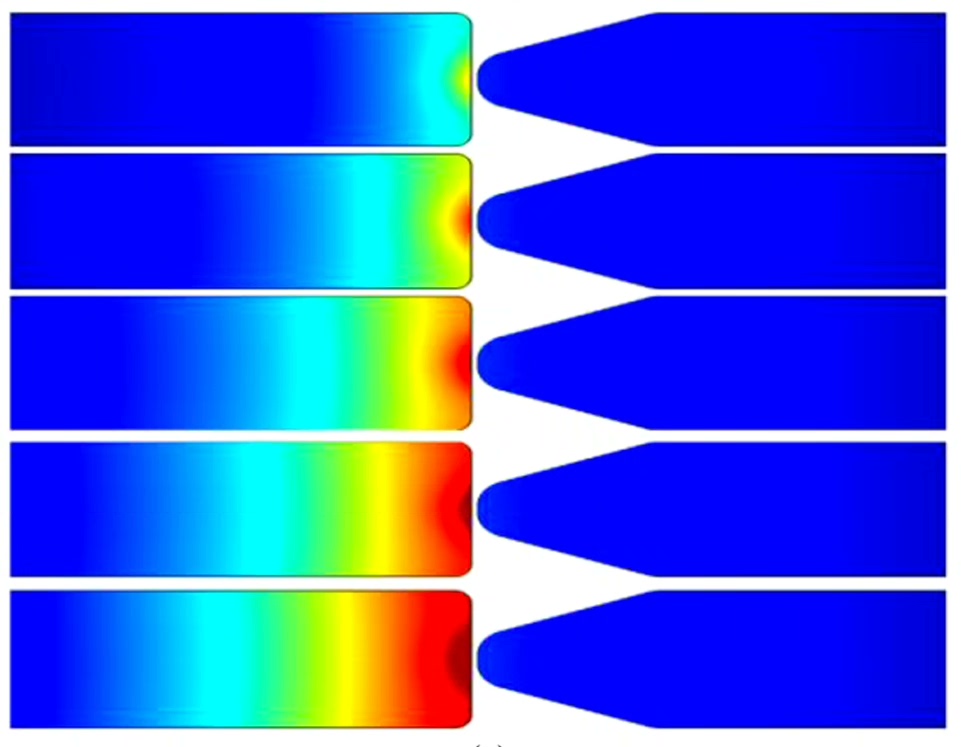

1. 温度场分布：电弧中心的温度最高，向外逐渐降低。这和理论预期一致，因为在电弧中心区域，焦耳热最为集中。

1. 电流密度分布：电流密度在电弧中心区域也达到了最大值，向外逐渐减小。这表明电弧的电流主要集中在中心区域。

1. 电弧形态：通过COMSOL的后处理模块，可以清晰地看到电弧的形态。电弧呈现出一个明亮的环形区域，周围被冷却的等离子体包围。

四、总结与展望

这次仿真复现之旅虽然有点坎坷，但最终还是达到了预期的效果。通过这次实践，我对COMSOL的多物理场耦合功能有了更深入的理解，也积累了一些处理复杂耦合问题的经验。

不过，这次仿真还有不少可以改进的地方。比如，可以引入更精确的材料模型，或者考虑三维几何结构，这样结果会更接近实际情况。此外，还可以尝试不同的边界条件和初始条件，看看对结果的影响。

comsol6.3交流 故障电弧放电仿真 文章复现

总之，这次仿真复现让我受益匪浅，也让我对COMSOL的多物理场仿真能力充满了信心。未来，我还会继续深入研究，争取在故障电弧放电的仿真领域取得更多的成果。

如果大家对这个话题感兴趣，欢迎随时交流！
