当圆柱锂电池遇上多物理场：COMSOL如何玩转热分布与复杂耦合

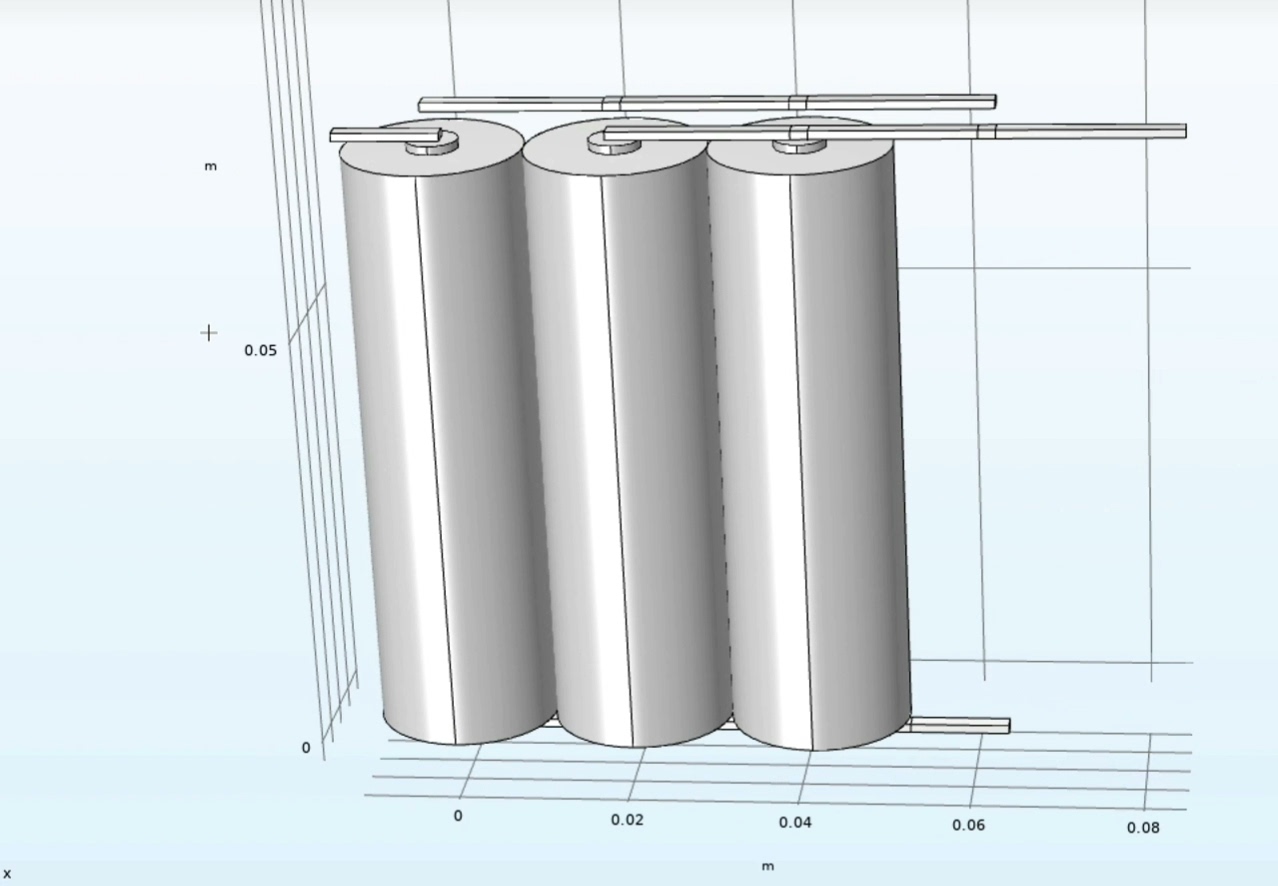

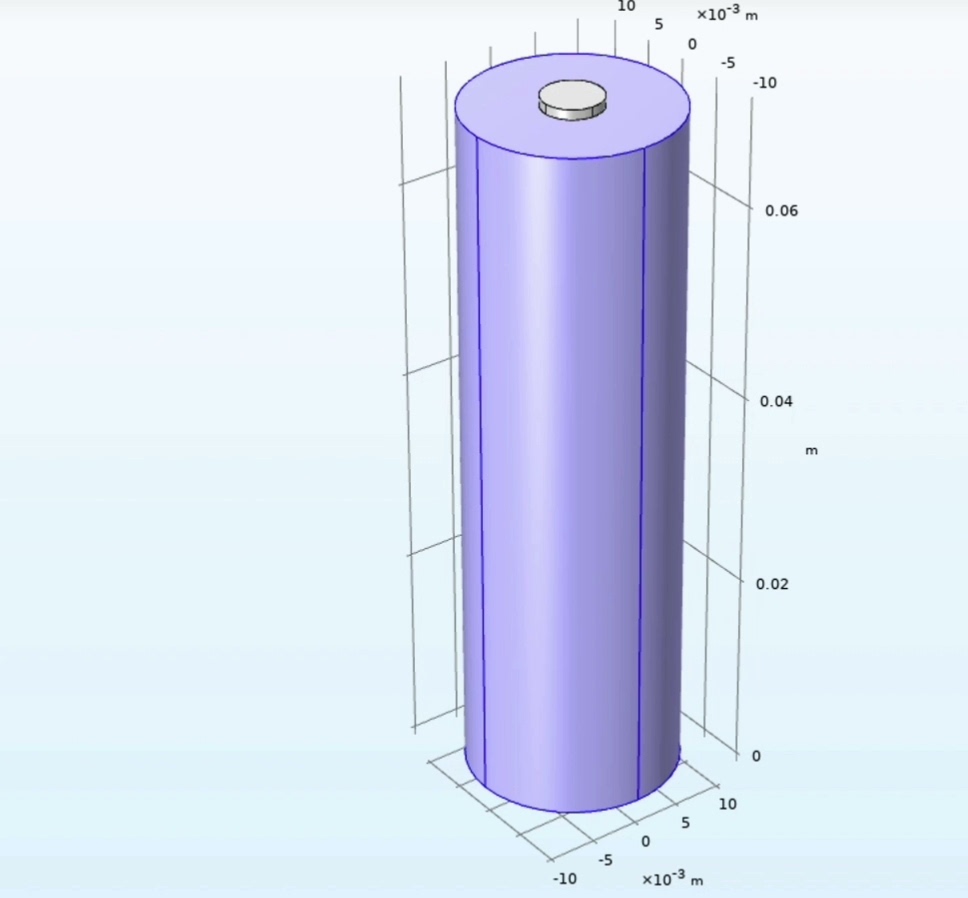

锂电池的热管理是个技术活。想象一下，几十节圆柱电芯堆叠成组，一旦某个区域温度失控，轻则寿命跳水，重则直接“放烟花”。这时候，COMSOL的多物理场耦合能力就能派上用场——热-流-固四场联动，连孔隙率动态变化这种细节都能拿捏。

热分布：从产热方程到散热设计

锂电池发热的核心在于电化学反应的产热速率。COMSOL里可以直接用PDE模块自定义产热模型。比如，一个简化的产热公式长这样：

// 产热速率（W/m³）
Q = I^2 * R + entropy_coeff * I * (T - T_ref);
// 热传导方程
pde(ht, T, 'T') = div(k*grad(T)) + Q;

这里I是电流密度，R是内阻，entropy_coeff是熵变系数。代码里的div(k*grad(T))对应傅里叶导热定律，而Q把电化学产热和熵热效应打包进去。

COMSOL 圆柱锂电池组的热分布，Comsol 模拟 仿真 模型 热-流-固四场耦合增透瓦斯抽采，包括动态渗透率、孔隙率变化模型，涉及pde模块等四个物理场， comsol 仿真代做流体，固体力学，传热，等电磁， 流固耦合，热流耦合，热流固耦合，电磁热耦合等多物理场耦合仿真

但问题来了——电芯之间还有冷却风道，气流和温度场相互影响。这时候得搬出流固耦合（FSI）。比如用“非等温流”接口耦合流体传热和固体导热，再用“固体力学”接口算电芯膨胀对风道截面积的影响。

孔隙率会动？动态渗透率的骚操作

在瓦斯抽采这类场景里，煤层的渗透率不是定值，它会随着孔隙率和应力变化。COMSOL的PDE模块+固体力学接口可以搭一个动态模型：

// 孔隙率随体积应变变化
phi = phi0 - alpha * epsilon_vol;
// 动态渗透率公式（经验模型）
k = k0 * pow(phi/phi0, 3) * pow(sigma/sigma0, -beta);
// 瓦斯流动方程（达西定律）
pde(fp, p) = div((k/mu)*grad(p)) - S;

这段代码里，sigma是有效应力，beta是经验参数。渗透率k随着孔隙率phi的三次方变化（类似Kozeny-Carman公式），同时受应力影响。这样，抽采过程中煤层变形和瓦斯流动就能实时互掐了。

四场耦合实战：热-流-固-化反一起上

锂电池热失控仿真可能需要同时考虑：

1. 电化学场：锂离子浓度分布
2. 传热场：温度传导
3. 流体场：冷却液流动
4. 固体力学场：电芯膨胀挤压

这时候可以用多物理场接口“拼积木”。比如用“二次电流分布”做电化学，用“非等温流”耦合流体和传热，再通过“热膨胀”节点把温度场映射到固体变形。

举个实际参数设置的例子：

// 电芯膨胀应变（温度+锂浓度驱动）
epsilon = alpha_T*(T-T0) + alpha_c*(c-c0);
// 固体力学边界条件：固定电池底部
solid.fix('u') = 0; // 底部位移归零

这里alphaT是热膨胀系数，alphac是浓度膨胀系数。COMSOL会自动把各个场的变量（比如温度T、浓度c）传递到固体力学方程里。

电磁热耦合：另一个隐藏副本

你以为这就完了？电磁热耦合同样能秀。比如无线充电场景下，金属部件中的涡流发热问题：

// 电磁损耗密度（焦耳热）
Q_eddy = sigma_elec * normE^2;
// 传热方程直接调用电磁场计算的Q_eddy
pde(ht, T, 'T') = div(k*grad(T)) + Q_eddy;

这里normE是电场强度模长，COMSOL的“电磁热”多物理场接口会自动把电磁模块的损耗值Q_eddy扔给传热方程当热源。

最后说点人话

搞多物理场仿真就像做菜——食材（物理场）得选对，火候（耦合方式）要控好。COMSOL的优势在于能随意混搭各种“食材”，比如PDE模块就是万能锅，想加什么料自己调。当然，如果时间紧任务重（或者懒得折腾），找个代做服务直接复现实验数据也是合理操作。有需求的同学，评论区见（手动狗头）。
