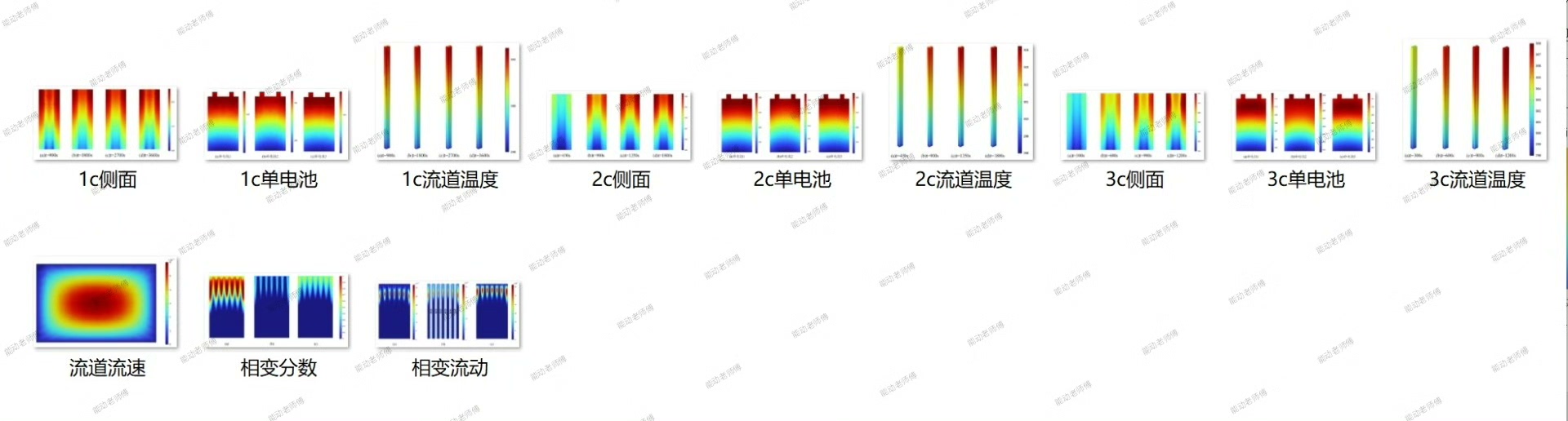

Comsol锂离子电池热管理模型 电化学热耦合模型： 内容： 锂离子电池PCM仿真瞬态计算，计算流道液冷情况下锂离子电池放电时的温升情况 包括流速分布，温度分布，相变材料的相变过程模拟等 COMSOL程序物理场公式说明建模过程

在锂离子电池的研究中，热管理至关重要，它直接影响着电池的性能、寿命和安全性。今天咱们来深入探讨基于Comsol的锂离子电池热管理中的电化学热耦合模型，主要聚焦在锂离子电池PCM（相变材料）仿真瞬态计算，看看在流道液冷情况下锂离子电池放电时的温升状况，以及相关的流速分布、温度分布和相变材料的相变过程模拟。

1. 锂离子电池PCM仿真瞬态计算

在这个模型里，瞬态计算是关键环节。我们通过设定合适的时间步长，来观察电池在放电过程中各个物理量随时间的变化。例如，假设我们要模拟100秒内电池的放电过程，代码中就可以这样设置时间范围：

time = 0:0.1:100; % 设置时间范围从0到100秒，步长为0.1秒

这里，我们定义了一个时间向量time，它从0开始，每隔0.1秒取值，一直到100秒。这就为我们后续观察电池在这段时间内的各种变化提供了时间轴。

2. 流道液冷情况下的温升情况

流速分布

流道内液体的流速分布对电池的散热效果有重大影响。在Comsol中，我们使用Navier - Stokes方程来描述流体的运动。简化的二维不可压缩Navier - Stokes方程（无量纲形式）如下：

\[

\frac{\partial \mathbf{u}}{\partial t} + (\mathbf{u} \cdot \nabla) \mathbf{u} = -\nabla p + \frac{1}{Re} \nabla^{2} \mathbf{u}

\]

其中，\(\mathbf{u}\)是速度向量，\(t\)是时间，\(p\)是压力，\(Re\)是雷诺数。在Comsol的设置中，我们可以根据实际情况定义边界条件，比如在入口处设置固定的流速。假设我们有一个简单的矩形流道，入口宽度为\(w\)，入口流速为\(u_{in}\)，那么在Comsol中可以这样设置入口边界条件：

% 假设入口在x = 0处
u_in = 0.1; % 入口流速设置为0.1 m/s
w = 0.01; % 入口宽度设置为0.01 m
for j = 1:length(y) % y是垂直于流道方向的坐标向量
    if y(j) <= w
        u(1,j) = u_in; % 在入口处设置流速
    else
        u(1,j) = 0; % 入口外流速为0
    end
end

这里，我们通过一个循环，根据\(y\)坐标判断是否在入口范围内，如果在则设置流速为\(u_{in}\)，不在则为0。

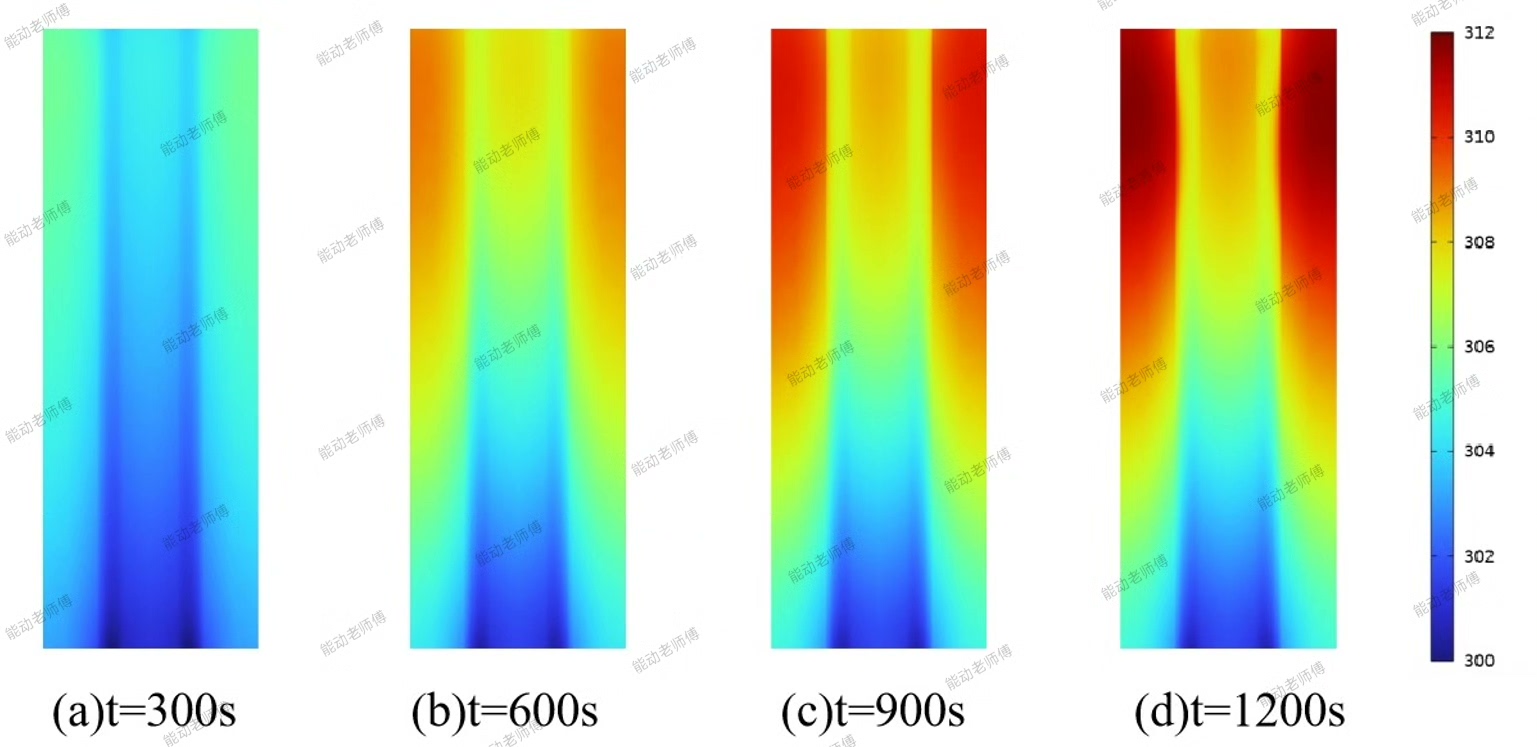

温度分布

电池放电过程中会产生大量热量，导致温度升高。我们使用热传导方程来描述电池内部的温度分布：

\[

\rho C_p \frac{\partial T}{\partial t} = \nabla \cdot (k \nabla T) + Q

Comsol锂离子电池热管理模型 电化学热耦合模型： 内容： 锂离子电池PCM仿真瞬态计算，计算流道液冷情况下锂离子电池放电时的温升情况 包括流速分布，温度分布，相变材料的相变过程模拟等 COMSOL程序物理场公式说明建模过程

\]

其中，\(\rho\)是密度，\(Cp\)是比热容，\(T\)是温度，\(k\)是热导率，\(Q\)是热源项。在Comsol中，我们需要根据电池的材料属性来准确设置这些参数。比如对于某款锂离子电池，已知其密度\(\rho = 2500 kg/m^3\)，比热容\(Cp = 1000 J/(kg \cdot K)\)，热导率\(k = 1 W/(m \cdot K)\)，代码中设置如下：

rho = 2500; % 密度设置
C_p = 1000; % 比热容设置
k = 1; % 热导率设置

然后结合热源项\(Q\)的计算（\(Q\)通常与电池的化学反应热相关，这里假设已知\(Q = 1000 W/m^3\)），就可以通过求解上述热传导方程得到温度分布。

3. 相变材料的相变过程模拟

相变材料（PCM）在电池热管理中起着重要作用，它能在温度升高时吸收热量发生相变，从而稳定电池温度。在Comsol中，模拟相变过程需要用到焓 - 孔隙率法。简化的能量方程为：

\[

\rho C_p \frac{\partial T}{\partial t} = \nabla \cdot (k \nabla T) + \rho L \frac{\partial f}{\partial t}

\]

其中，\(L\)是相变潜热，\(f\)是相变材料的液相分数。当温度低于相变温度下限\(T{l}\)时，\(f = 0\)（完全固相）；当温度高于相变温度上限\(T{u}\)时，\(f = 1\)（完全液相）。在相变温度区间内，\(f\)根据温度线性变化。代码实现上，可以这样判断液相分数：

T_l = 298; % 相变温度下限，单位：K
T_u = 303; % 相变温度上限，单位：K
L = 200000; % 相变潜热，单位：J/kg
for i = 1:length(x)
    for j = 1:length(y)
        if T(i,j) < T_l
            f(i,j) = 0;
        elseif T(i,j) > T_u
            f(i,j) = 1;
        else
            f(i,j) = (T(i,j) - T_l) / (T_u - T_l);
        end
    end
end

这里通过两层循环遍历每个网格点的温度\(T\)，根据温度与相变温度上下限的关系来确定液相分数\(f\)。

4. COMSOL程序物理场公式说明建模过程

在Comsol建模时，我们首先要选择合适的物理场接口，比如对于流体流动选择“流体流动（spf）”接口，对于传热选择“传热（ht）”接口。然后根据前面提到的物理场公式，在Comsol的设置界面中输入相应的参数和边界条件。例如，在定义流体流动的Navier - Stokes方程时，在“流体流动（spf）”接口的“方程”设置中，我们可以按照前面给出的无量纲Navier - Stokes方程形式，设置速度、压力等相关变量和参数。同样，对于传热的热传导方程，在“传热（ht）”接口中设置密度、比热容、热导率等参数和热源项。通过这样一步步设置，就可以建立起完整的锂离子电池热管理的电化学热耦合模型，进而对电池在各种工况下的热性能进行准确模拟和分析。

通过以上对Comsol锂离子电池热管理模型中电化学热耦合模型的探讨，我们可以更深入地了解电池在放电过程中的热行为，为优化电池热管理系统提供有力的理论和模拟支持。
