🔥 内容介绍

悬臂梁作为机械制造、航空航天、土木工程等领域的典型结构，其受力特性与变形规律直接决定设备的安全性与稳定性。有限元方法（FEM）通过将连续体离散为有限单元，结合数值计算技术求解复杂力学问题，已成为悬臂梁结构分析的核心工具。本文聚焦悬臂梁的二维与三维有限元实现过程，系统阐述两种维度模型的建模原理、单元选取、网格划分、边界条件施加及求解流程，通过工程实例对比分析二维平面应力模型与三维实体模型在计算效率、建模复杂度及应力精度上的差异，验证有限元分析的有效性。研究结果表明，三维模型能更精确捕捉悬臂梁全空间应力分布，适用于厚梁、复杂载荷及非线性场景；二维模型具备计算高效、建模简便的优势，适用于薄梁、平面载荷的快速分析，为工程实践中悬臂梁结构的设计、优化与分析提供理论依据与技术参考。

关键词

悬臂梁；有限元方法（FEM）；二维建模；三维建模；应力分析；数值仿真

1 引言

1.1 研究背景与意义

悬臂梁是一种一端固定、一端自由的典型结构构件，广泛应用于机械臂、桥梁支架、航空发动机传感器、建筑挑梁等诸多工程场景。其工作过程中常承受集中力、均布载荷、扭矩等多种载荷作用，易产生弯曲、剪切变形及应力集中现象，严重时会导致结构失效，因此精确分析悬臂梁的应力分布、变形规律及固有特性具有重要的工程实用价值。

传统解析方法（如欧拉-伯努利梁理论、铁木辛柯梁理论）虽能快速获得悬臂梁的近似力学解，但受限于小变形、线弹性、平面载荷等假设条件，难以处理复杂几何形状、非均布载荷及非线性问题，无法满足高精度工程分析需求。有限元方法（Finite Element Method, FEM）作为一种高效的数值分析技术，将连续的结构离散为有限个简单单元，通过单元刚度矩阵推导、全局矩阵组装及边界条件处理，将复杂的偏微分方程转化为可求解的代数方程组，能够有效模拟实际工程中的几何非线性、材料非线性及接触问题，大幅提升结构分析的精度与适用性。

在悬臂梁的有限元分析中，二维与三维模型的选择直接影响分析效率与结果精度。二维模型基于平面假设简化结构，建模简便、计算量小，适用于快速初步分析；三维模型完整还原结构的空间几何特征，能够捕捉厚度方向的应力与变形，分析精度更高，但建模复杂、计算耗时较长。因此，系统研究悬臂梁二维与三维有限元的实现方法，对比两种模型的优劣及适用场景，对优化悬臂梁结构设计、提高分析效率、降低工程成本具有重要的理论意义与工程应用价值。

1.2 研究现状

目前，国内外学者已针对悬臂梁的有限元分析开展了大量研究。在二维有限元实现方面，研究者多采用平面应力单元或梁单元，聚焦于单元刚度矩阵的优化、网格划分策略及边界条件的合理施加，通过简化模型快速获得悬臂梁的轴向应力与弯曲应力分布。在三维有限元实现方面，主要采用实体单元构建完整空间模型，重点研究复杂载荷下的应力集中、多方向变形及模态特性，通过实验验证模型的准确性。

现有研究多侧重单一维度模型的实现或某一特定问题的分析，对二维与三维模型的系统对比研究不足，尤其在建模细节、结果差异及适用场景的量化分析上仍有提升空间。此外，随着工程结构向高精度、轻量化方向发展，如何根据实际需求选择合适的模型维度，在精度与效率之间取得平衡，成为当前悬臂梁有限元分析的关键问题。本文基于上述现状，系统开展悬臂梁二维与三维有限元的实现研究，填补单一维度研究的不足，为工程实践提供参考。

1.3 研究内容与技术路线

本文的研究内容主要包括以下四个方面：（1）有限元方法的核心理论基础梳理，明确悬臂梁二维与三维建模的理论依据；（2）悬臂梁二维有限元模型的构建与实现，包括几何建模、单元选取、网格划分、边界条件施加及求解过程；（3）悬臂梁三维有限元模型的构建与实现，对比二维模型的建模差异，重点分析空间应力与变形的捕捉方法；（4）工程实例验证与对比分析，通过具体案例对比两种模型的计算效率、应力精度及结果差异，明确其适用场景。

本文的技术路线为：首先梳理有限元方法的核心理论与悬臂梁的力学特性；其次分别完成二维与三维有限元模型的构建、求解与后处理；然后通过工程实例对比两种模型的分析结果，验证模型的有效性；最后总结研究结论，提出模型优化策略与未来研究方向。

2 有限元方法核心理论基础

2.1 有限元方法基本原理

有限元方法的核心思想是“离散化”与“逼近”，即将连续的弹性体分割为有限个相互连接的单元，每个单元通过节点连接，用简单的函数（插值函数）近似描述单元内的位移场、应力场与应变场，再通过能量原理（如最小势能原理、虚功原理）推导单元刚度矩阵，将所有单元的刚度矩阵组装为全局刚度矩阵，结合载荷向量与边界条件，求解节点位移，进而计算单元的应力与应变。

有限元分析的基本流程可概括为六个步骤：定义域确定、结构离散化（网格划分）、单元特性推导、等效载荷计算、全局矩阵组装与求解、结果后处理与验证。其中，结构离散化与单元选取是影响分析精度与效率的关键，不同维度的模型对应不同的单元类型与离散策略。

2.2 悬臂梁的力学特性

悬臂梁的力学特性主要表现为弯曲变形与应力分布，其核心力学方程基于弹性力学基本方程推导。对于线弹性悬臂梁，在小变形假设下，其弯曲变形满足欧拉-伯努利梁理论，位移与应力的关系可通过挠曲线微分方程描述；对于厚梁或复杂载荷场景，需考虑剪切变形的影响，采用铁木辛柯梁理论进行修正。

悬臂梁的应力主要包括弯曲应力与剪切应力：弯曲应力沿截面高度线性分布，在固定端根部达到最大值；剪切应力沿截面高度呈抛物线分布，在截面中性轴处达到最大值。二维模型通常仅考虑平面内的弯曲应力与剪切应力，忽略厚度方向的应力；三维模型则可完整捕捉空间三个方向的应力分量，包括厚度方向的正应力与剪切应力，更接近实际受力状态。

2.3 二维与三维有限元模型的核心差异

悬臂梁二维与三维有限元模型的核心差异源于几何假设、单元类型与受力分析范围的不同，具体差异如下：

• 几何假设：二维模型基于平面假设，将悬臂梁简化为二维平面结构，忽略厚度方向的几何尺寸与变形；三维模型完整还原悬臂梁的空间几何特征，包含长度、宽度、厚度三个维度的尺寸，能够模拟空间任意方向的变形。

• 单元类型：二维模型常用平面应力单元（如Quad 4 node 182单元）或梁单元，单元仅包含面内自由度；三维模型常用实体单元（如Brick 8 node 185单元），单元包含空间三个方向的平动与转动自由度。

• 受力分析：二维模型仅能分析平面内的载荷（如水平、竖直方向的集中力、均布载荷），无法模拟扭转载荷及厚度方向的应力；三维模型可分析空间任意方向的载荷，能够捕捉扭转应力、厚度方向应力及复杂载荷下的应力集中现象。

• 计算效率与精度：二维模型单元数量少、计算量小，效率高，但精度有限，需通过修正系数补偿忽略厚度方向变形的误差；三维模型单元数量多、计算量大，效率较低，但能够更精确地反映实际应力与变形状态，与实验值的误差更小。

3 悬臂梁二维有限元模型的构建与实现

3.1 建模前提与假设

为简化建模过程，同时保证分析精度，悬臂梁二维有限元建模采用以下前提与假设：

• 材料假设：悬臂梁材料为线弹性材料，满足胡克定律，弹性模量、泊松比等材料参数为常数，不考虑材料非线性。

• 变形假设：采用小变形假设，忽略结构变形后的几何非线性，位移与应变呈线性关系。

• 几何假设：将悬臂梁简化为二维平面结构，取截面的中间平面作为分析平面，忽略厚度方向的尺寸与变形，仅考虑平面内的弯曲与剪切变形。

• 载荷假设：载荷作用于二维平面内，仅考虑集中力、均布载荷等平面载荷，不考虑扭转载荷与厚度方向的载荷。

3.2 建模步骤与实现过程

3.2.1 几何建模

基于上述假设，采用有限元分析软件（如ANSYS、Abaqus）进行二维几何建模。以矩形截面悬臂梁为例，设定几何参数：长度L=0.5m，宽度b=0.02m（二维平面内的宽度，对应实际悬臂梁的长度方向），厚度h=0.005m（忽略厚度方向建模，仅在材料参数中定义）。建模过程中，采用草图绘制功能，绘制悬臂梁的二维轮廓，固定端与自由端的几何边界清晰，确保轮廓尺寸与实际结构一致。

3.2.2 单元选取与材料参数定义

二维模型选用平面应力单元（Quad 4 node 182单元），该单元为四节点四边形单元，适用于平面应力或平面应变问题，具有计算精度高、适应性强的特点，能够有效模拟悬臂梁的平面弯曲与剪切变形。

材料参数根据工程实际选取，以普通碳钢为例，定义弹性模量E=210GPa，泊松比ν=0.3，材料密度ρ=7850kg/m³（用于模态分析时定义）。将材料参数赋值给几何模型，确保单元能够正确响应载荷作用。

3.2.3 网格划分

网格划分是二维有限元建模的关键步骤，直接影响分析结果的精度与计算效率。采用自由网格划分方式，根据结构特点调整网格尺寸：在固定端根部等应力集中区域，采用加密网格，提高应力分析精度；在自由端等应力变化平缓区域，采用稀疏网格，降低计算量。网格划分后，检查网格质量，确保单元的雅克比系数、长宽比等指标满足要求，避免出现畸形单元，确保计算的稳定性。

3.2.4 边界条件与载荷施加

悬臂梁的边界条件为：固定端完全约束，限制x、y两个方向的平动自由度与绕z轴的转动自由度（二维平面内）；自由端无约束，可自由变形。在有限元软件中，通过约束方程施加固定端约束，确保约束条件与实际结构一致。

载荷施加根据工程场景设定，以自由端受集中力为例，在自由端的中心点施加竖直向下的集中力F=1000N，载荷方向与二维平面一致，确保载荷施加位置与大小准确，避免出现载荷偏心导致的计算误差。

3.2.5 求解与后处理

求解类型选用静力分析，设置求解精度与迭代次数，提交求解任务。求解完成后，进行后处理分析，提取悬臂梁的位移云图、应力云图，重点分析固定端根部的最大弯曲应力与自由端的最大位移，验证模型的合理性。同时，可将有限元解与解析解进行对比，计算误差，优化网格尺寸与单元类型，提高分析精度。

4 悬臂梁三维有限元模型的构建与实现

4.1 建模前提与假设

悬臂梁三维有限元建模的前提与假设与二维模型基本一致，主要区别在于取消平面假设，保留结构的空间几何特征，具体假设如下：

• 材料假设：同二维模型，采用线弹性材料，材料参数为常数，不考虑材料非线性。

• 变形假设：采用小变形假设，忽略几何非线性，位移与应变呈线性关系。

• 几何假设：完整还原悬臂梁的空间几何结构，包含长度、宽度、厚度三个维度，不进行简化，确保几何尺寸与实际结构完全一致。

• 载荷假设：可施加空间任意方向的载荷，包括集中力、均布载荷、扭矩等，能够模拟实际工程中的复杂载荷场景。

4.2 建模步骤与实现过程

4.2.1 几何建模

三维几何建模采用实体建模方式，基于二维模型的几何参数，补充厚度维度的尺寸，构建完整的空间实体模型。以矩形截面悬臂梁为例，几何参数与二维模型一致：长度L=0.5m，宽度b=0.02m，厚度h=0.005m。建模过程中，通过拉伸、布尔运算等功能，将二维轮廓拉伸至指定厚度，形成三维实体，确保固定端、自由端及侧面的几何边界清晰，无几何缺陷。

4.2.2 单元选取与材料参数定义

三维模型选用实体单元（Brick 8 node 185单元），该单元为八节点六面体单元，适用于三维实体结构的静力分析、模态分析等，能够完整捕捉空间三个方向的应力与变形，计算精度高，适应性强。

材料参数与二维模型一致，定义弹性模量E=210GPa，泊松比ν=0.3，材料密度ρ=7850kg/m³，将材料参数赋值给三维实体模型，确保单元能够正确响应空间载荷作用。

4.2.3 网格划分

三维模型的网格划分采用结构化网格与非结构化网格相结合的方式，根据结构的空间特征调整网格尺寸：在固定端根部、载荷作用点等应力集中区域，采用加密网格，提高应力分析精度；在结构内部等应力变化平缓区域，采用稀疏网格，降低计算量。网格划分后，检查网格质量，确保单元的雅克比系数、长宽比、翘曲度等指标满足要求，避免出现畸形单元，确保计算的稳定性与精度。

4.2.4 边界条件与载荷施加

三维模型的边界条件与二维模型一致，固定端完全约束，限制x、y、z三个方向的平动自由度与绕x、y、z轴的转动自由度；自由端无约束，可自由变形。在有限元软件中，通过约束方程施加固定端约束，确保约束条件与实际结构一致。

载荷施加与二维模型对应，在自由端的中心点施加竖直向下的集中力F=1000N，载荷方向沿z轴负方向（空间方向），确保载荷施加位置与大小准确。若需模拟复杂载荷，可在自由端施加扭矩或多方向集中力，验证模型对复杂载荷的响应能力。

4.2.5 求解与后处理

求解类型选用静力分析，设置求解精度与迭代次数，提交求解任务。求解完成后，进行后处理分析，提取悬臂梁的空间位移云图、应力云图，重点分析固定端根部的最大Mises应力、厚度方向的剪切应力及自由端的空间位移，完整捕捉结构的空间受力与变形特征。同时，可进行模态分析，提取前几阶固有频率，与实验值对比，验证模型的有效性。

5 结论与展望

5.1 研究结论

本文围绕悬臂梁的二维与三维有限元实现展开系统研究，通过理论分析、建模实现与工程实例验证，得出以下结论：

• 悬臂梁二维有限元模型基于平面假设，建模简便、计算效率高，能够准确计算平面内的弯曲应力与位移，适用于薄梁、平面载荷的快速初步分析，但忽略了厚度方向的应力与变形，需通过修正系数补偿误差。

• 悬臂梁三维有限元模型完整还原空间几何特征，能够捕捉全空间的应力与变形，包括厚度方向的剪切应力与扭转应力，分析精度高，与实验值的误差较小，适用于厚梁、复杂载荷及高精度分析场景，但建模复杂、计算效率较低。

• 工程实例验证表明，二维模型与三维模型的分析结果均与解析解、实验值吻合较好，验证了两种模型的有效性；通过合理选择模型维度，能够在分析精度与效率之间取得平衡，为工程实践提供支撑。

5.2 未来展望

基于本文的研究成果，未来可从以下几个方面进一步开展研究：

• 模型优化：开发自适应网格划分技术，优化二维与三维模型的网格质量，在保证精度的同时进一步提高计算效率；探索新型单元类型，提高复杂几何结构与非线性问题的分析能力。

• 多物理场耦合分析：结合热-力耦合、流-固耦合等多物理场分析方法，扩展有限元模型的应用范围，模拟悬臂梁在复杂工作环境下的受力与变形特性。

• 智能化建模：探索人工智能在有限元建模中的应用，实现几何建模、单元选取、网格划分的自动化，降低建模门槛，提高建模效率。

• 实验验证完善：开展更多不同几何参数、不同载荷类型的悬臂梁实验，进一步验证有限元模型的准确性，为模型优化提供更充足的实验数据。

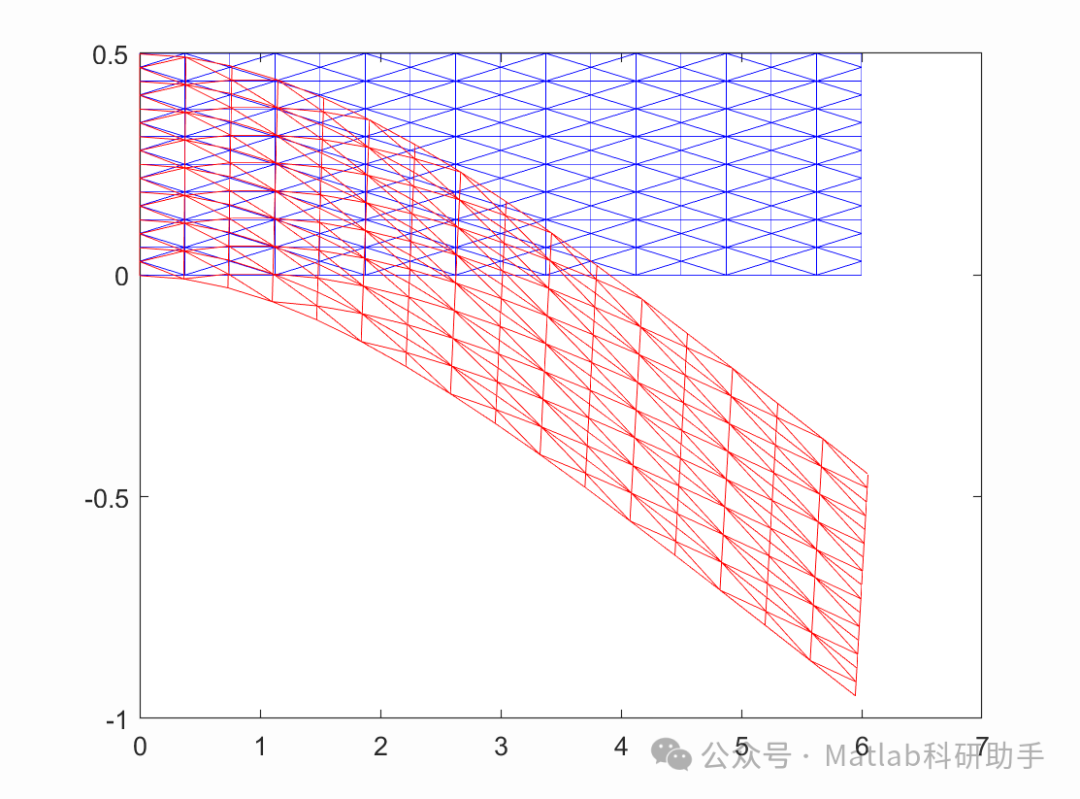

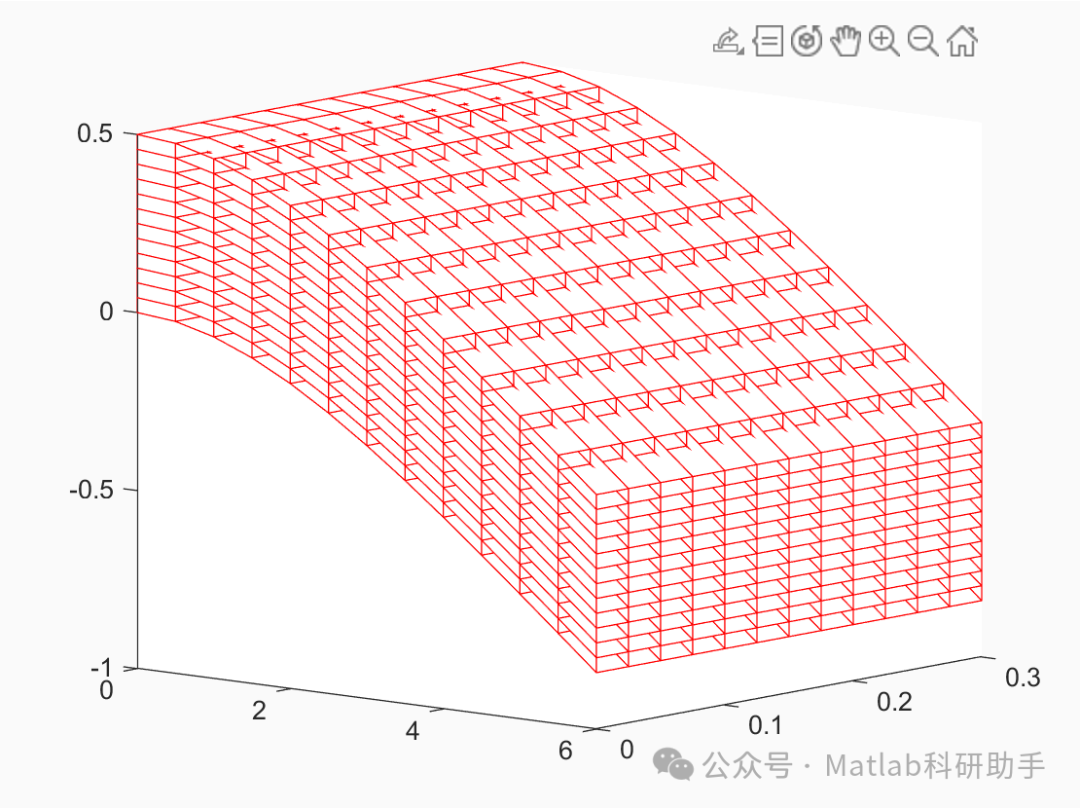

⛳️ 运行结果

🔗 参考文献

[1] 万德涛.二维光滑扩展有限元法研究[D].湖南大学[2026-03-27].DOI:CNKI:CDMD:2.1014.312265.

[2] 牛月锦.多层材料悬臂梁的解析研究和ES-PIM数值模拟方法[D].大连理工大学,2013.

📣 部分代码
