燃料电池全过程模型simulink复现《Research on Full-process Model of Fuel Cell Generation System》

在研究燃料电池发电系统时，利用Simulink对其全过程模型进行复现是一种强大的手段。《Research on Full - process Model of Fuel Cell Generation System》这一研究为我们打开了深入了解燃料电池运行机制的大门。

燃料电池发电系统是一个复杂的能量转换系统，涉及到多个物理化学过程。从气体的供应、电化学反应，到电能的输出，每一步都需要精确的模拟和分析。

模型架构搭建

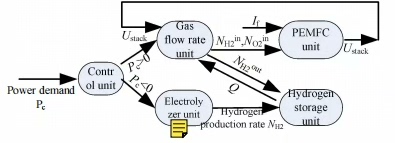

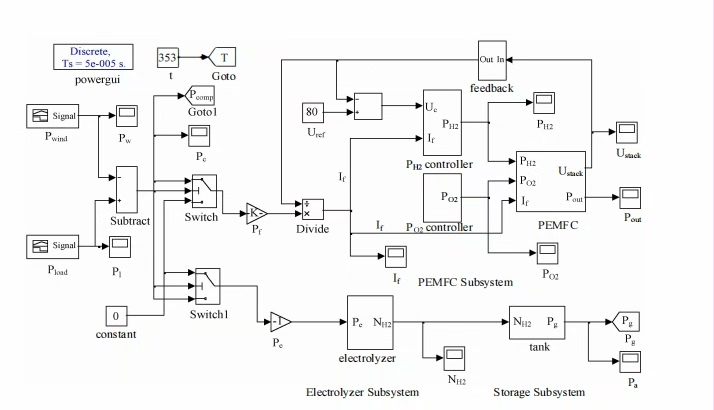

在Simulink中搭建燃料电池全过程模型，首先要确定整体的架构。我们可以将模型大致分为几个主要模块：气体供应模块、电化学反应模块、热管理模块以及电能输出模块。

燃料电池全过程模型simulink复现《Research on Full-process Model of Fuel Cell Generation System》

例如，对于气体供应模块，我们可以使用Simulink中的信号源和逻辑模块来模拟气体的流量和压力变化。以下是一段简单的Matlab代码示例，用于生成一个模拟氢气流量随时间变化的信号：

% 定义时间范围
t = 0:0.01:10;
% 生成一个简单的线性变化的氢气流量信号
hydrogen_flow = 0.1 * t;
figure;
plot(t, hydrogen_flow);
xlabel('时间 (s)');
ylabel('氢气流量 (mol/s)');
title('模拟氢气流量随时间变化');

这段代码创建了一个从0到10秒的时间向量 t，然后生成了一个与时间成线性关系的氢气流量信号 hydrogen_flow，并绘制出流量随时间变化的曲线。在Simulink中，我们可以将类似的信号作为输入，连接到气体供应模块中相关的子模块，以模拟实际运行中氢气流量的动态变化。

电化学反应模块

电化学反应模块是燃料电池模型的核心。在这里，氢气和氧气发生反应产生电能和水。在Simulink中，我们可以通过自定义的S - 函数来实现电化学反应的模拟。以下是一个简单的S - 函数框架示例：

#include "simstruc.h"

#define NUM_INPUTS 2
#define NUM_OUTPUTS 1

static void mdlInitializeSizes(SimStruct *S) {
    ssSetNumSFcnParams(S, 0);
    if (ssGetNumSFcnParams(S)!= ssGetSFcnParamsCount(S)) {
        return;
    }
    ssSetNumContStates(S, 0);
    ssSetNumDiscStates(S, 0);
    if (!ssSetNumInputPorts(S, 1)) return;
    ssSetInputPortWidth(S, 0, NUM_INPUTS);
    ssSetInputPortDirectFeedThrough(S, 0, 1);
    if (!ssSetNumOutputPorts(S, 1)) return;
    ssSetOutputPortWidth(S, 0, NUM_OUTPUTS);
    ssSetNumSampleTimes(S, 1);
    ssSetNumRWork(S, 0);
    ssSetNumIWork(S, 0);
    ssSetNumPWork(S, 0);
    ssSetNumModes(S, 0);
    ssSetNumNonsampledZCs(S, 0);
}

static void mdlInitializeSampleTimes(SimStruct *S) {
    ssSetSampleTime(S, 0, CONTINUOUS_SAMPLE_TIME);
    ssSetOffsetTime(S, 0, 0.0);
}

#define MDL_START
static void mdlStart(SimStruct *S) {
}

static void mdlOutputs(SimStruct *S, int_T tid) {
    real_T *u = (real_T *) ssGetInputPortSignal(S, 0);
    real_T *y = (real_T *) ssGetOutputPortSignal(S, 0);
    // 这里添加电化学反应计算逻辑，例如根据输入的氢气和氧气量计算输出电压
    y[0] = u[0] * u[1];
}

static void mdlUpdate(SimStruct *S, int_T tid) {
}

static void mdlDerivatives(SimStruct *S) {
}

static void mdlTerminate(SimStruct *S) {
}

#ifdef MATLAB_MEX_FILE
#include "simulink.c"
#else
#include "cg_sfun.h"
#endif

这个S - 函数框架定义了输入端口（这里假设输入为氢气和氧气相关参数）和输出端口（例如输出电压）。在 mdlOutputs 函数中，目前只是简单地将两个输入参数相乘作为输出，实际应用中，我们需要根据燃料电池的电化学反应原理，在这里添加精确的计算逻辑，比如基于能斯特方程等原理来计算输出电压。

热管理与电能输出

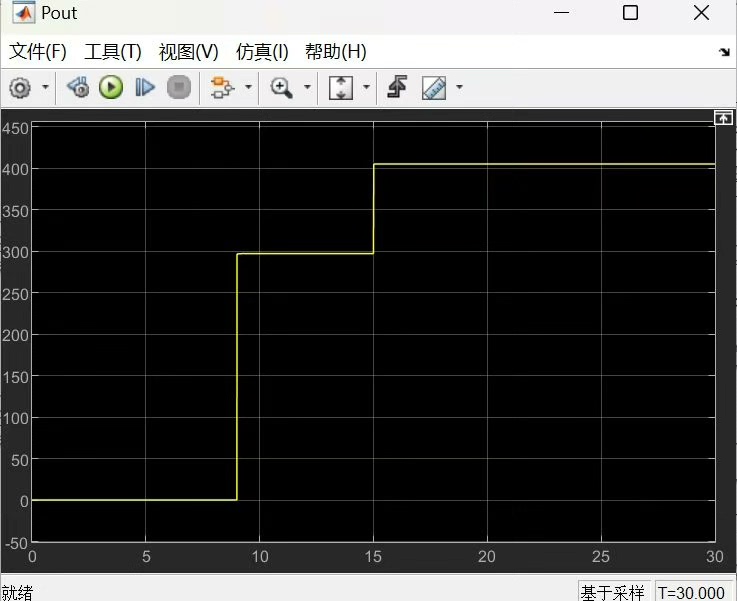

热管理模块在燃料电池运行中至关重要，因为电化学反应会产生热量，如果不加以控制，会影响燃料电池的性能和寿命。在Simulink中，可以通过建立热传递模型来模拟温度变化。而电能输出模块则相对直接，它接收电化学反应模块输出的电信号，并进行必要的处理，如DC - DC变换等，以输出符合要求的电能。

通过在Simulink中逐步搭建这些模块，并精细调整参数，我们就能实现对燃料电池全过程模型的复现。这不仅有助于我们深入理解燃料电池发电系统的工作原理，还能为优化系统性能、提高能源转换效率提供有力的支持。在实际应用中，基于这样的模型，我们可以进行各种工况的模拟测试，提前发现潜在问题，为燃料电池技术的发展和应用打下坚实基础。
