在风力发电领域，双馈风力发电机（DFIG）凭借其独特的优势占据了重要地位。今天咱就来唠唠在Matlab 2016版本下，DFIG控制策略在Simulink中的研究与仿真，看看给定风速变化时，电流电压等波形的情况。

DFIG控制策略简述

DFIG 的控制核心在于通过对转子侧变换器（RSC）和网侧变换器（GSC）的精确控制，实现对发电机有功和无功功率的灵活调节。简单来说，RSC 主要负责控制发电机的转速和转子励磁电流，进而实现有功和无功功率的解耦控制；而 GSC 则主要维持直流母线电压稳定，并实现与电网之间的无功功率交换。

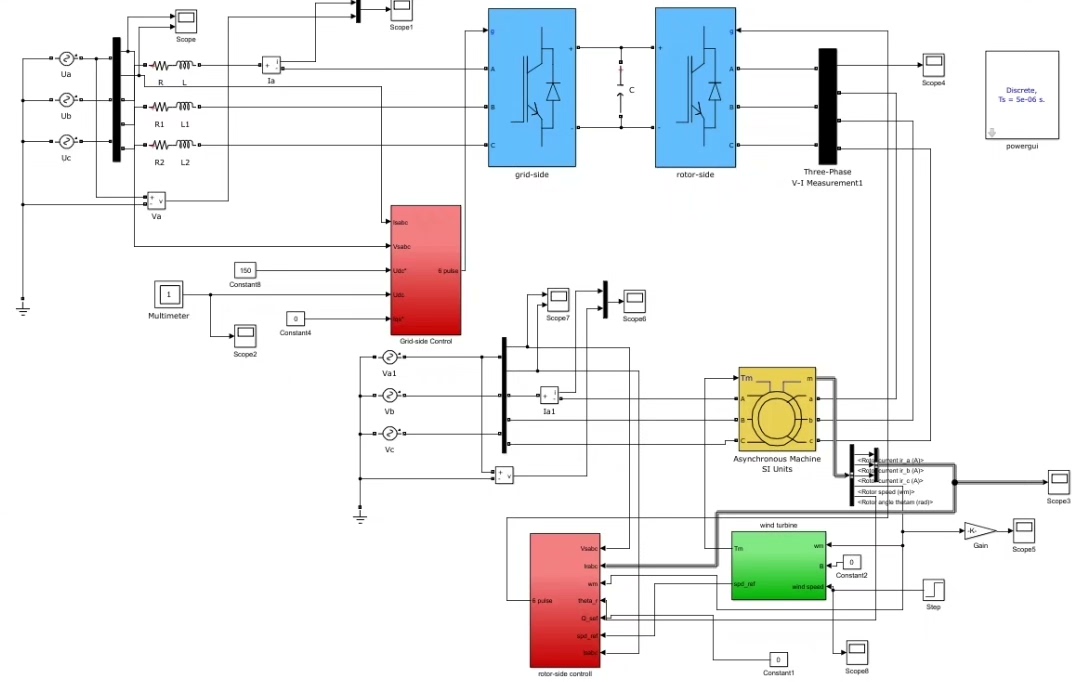

Simulink 模型搭建

风速模块

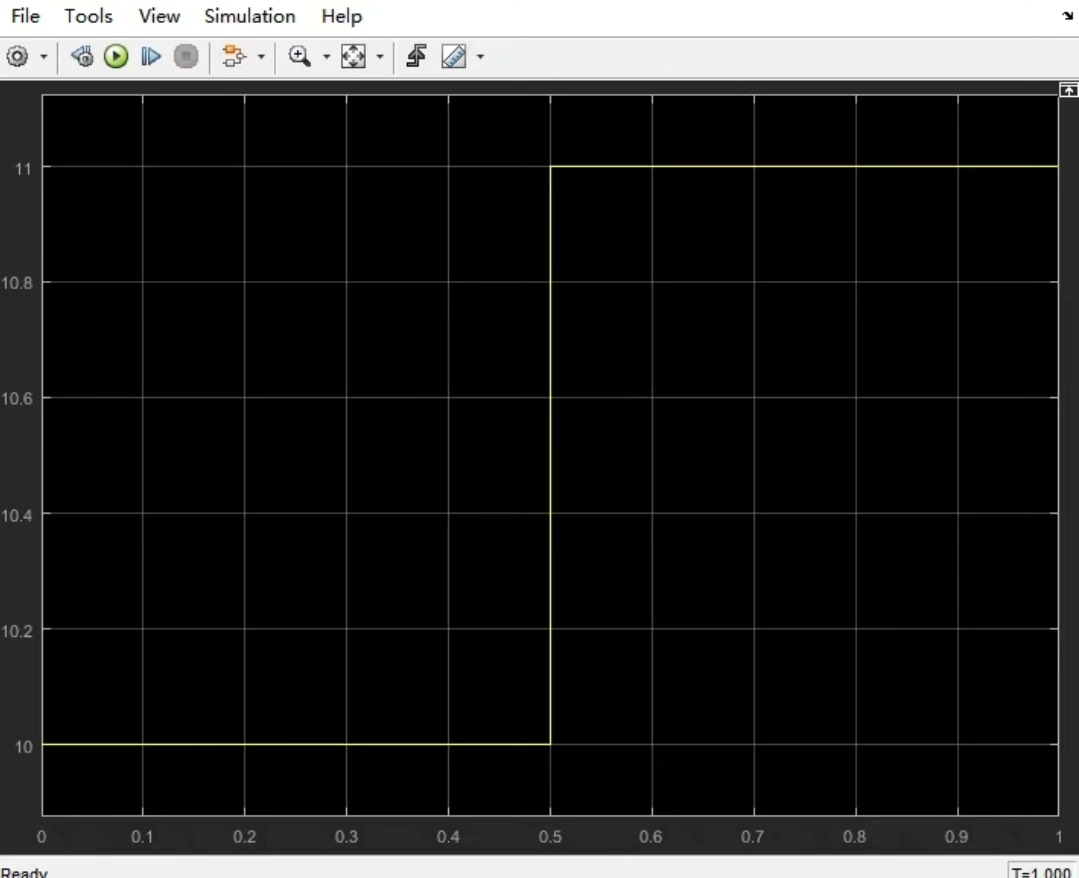

风速是影响风力发电机输出的关键因素。在 Simulink 中，我们可以利用 “Signal Generator” 模块来模拟风速变化。例如，假设我们设定风速随时间按照正弦规律变化：

% 风速模型参数
amplitude = 5; % 风速变化幅值
offset = 10; % 平均风速
frequency = 0.1; % 风速变化频率

% 风速信号生成
t = 0:0.01:100; % 时间范围 0 到 100 秒，步长 0.01 秒
wind_speed = offset + amplitude * sin(2 * pi * frequency * t);

上述代码生成了一个风速信号，其平均风速为 10m/s，幅值变化为 5m/s，频率为 0.1Hz。在 Simulink 中将此信号连接到风力发电机模型的风速输入端口，就可以模拟实际风速变化对发电机的影响。

风力发电机模块

在 Matlab 2016 的 Simulink 库中，有专门的 “Wind Turbine Doubly - Fed Induction Generator” 模块来模拟 DFIG。我们需要根据实际的发电机参数对该模块进行设置，比如额定功率、额定电压、额定转速等。这些参数的准确设置直接影响到仿真结果的准确性。

变换器控制模块

对于 RSC 和 GSC 的控制，我们需要设计相应的控制器。以 RSC 的电流控制为例，通常采用双闭环控制策略，即外环为功率环，内环为电流环。

% 电流环 PI 控制器参数
kp_i = 0.5;
ki_i = 10;

% 功率环 PI 控制器参数
kp_p = 0.1;
ki_p = 1;

% 电流环控制
function i_ref = current_control(i_measured, p_ref, q_ref, omega)
    % 功率环计算
    e_p = p_ref - calculate_active_power(i_measured, omega);
    e_q = q_ref - calculate_reactive_power(i_measured, omega);
    d_i_ref = kp_p * e_p + ki_p * integral(e_p);
    q_i_ref = kp_p * e_q + ki_p * integral(e_q);

    % 电流环计算
    e_d = d_i_ref - i_measured(1);
    e_q = q_i_ref - i_measured(2);
    i_ref = [kp_i * e_d + ki_i * integral(e_d); kp_i * e_q + ki_i * integral(e_q)];
end

上面这段代码简单实现了 RSC 电流控制中的功率环和电流环计算。功率环根据给定的有功和无功功率参考值与实际测量值的误差，计算出电流参考值；电流环则根据电流参考值与实际测量电流的误差，输出最终的控制信号。

仿真结果分析

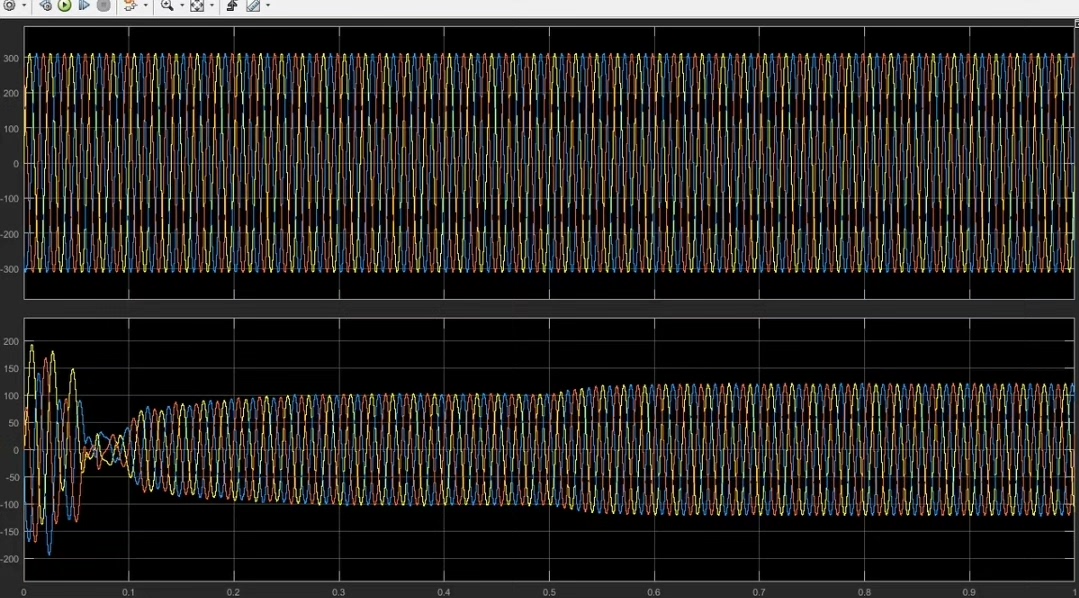

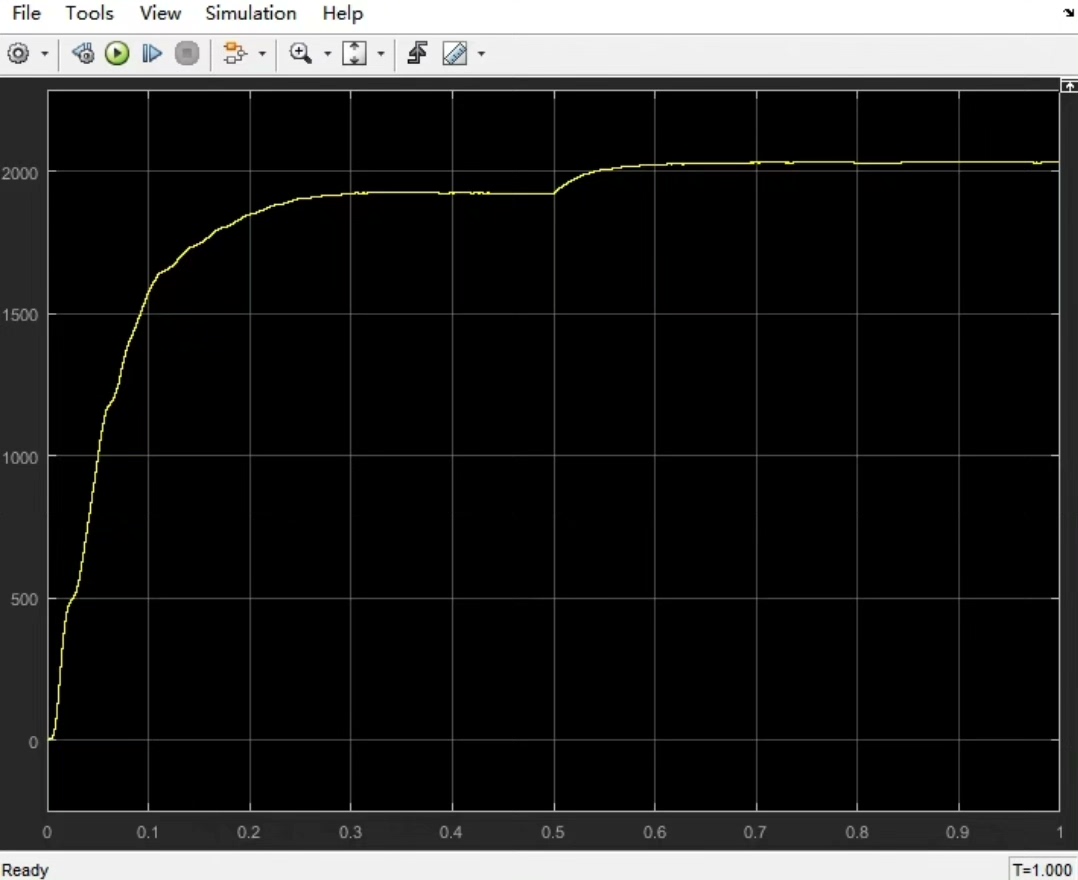

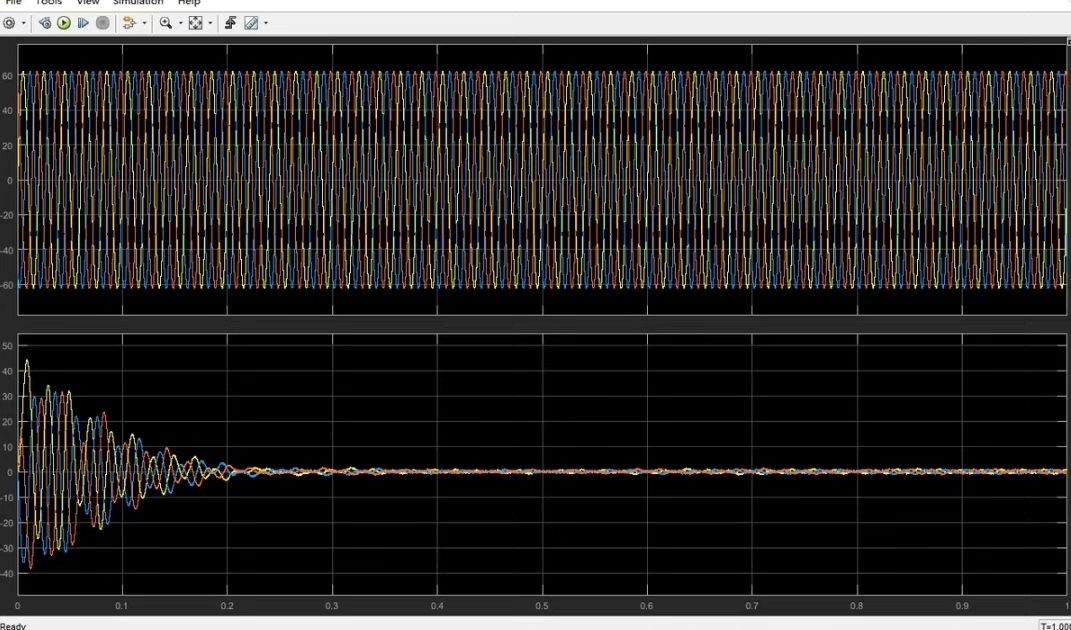

当我们完成模型搭建并设置好参数后，运行仿真。在给定风速变化的情况下，我们可以观察到电流和电压波形的相应变化。比如，风速增加时，发电机输出功率增大，转子电流和定子电压等波形也会随之产生规律性的变化。从波形中，我们可以直观地看到 DFIG 在不同风速下的运行特性，验证我们所设计的控制策略是否有效。例如，如果电流波形平滑且能够快速跟踪参考值，说明电流控制效果良好，发电机能够稳定地输出功率。

双馈风力发电机模型研究与仿真（DFIG）控制策略Simulink，给定风速变化，电流电压等波形好用，软件版本（Matlab2016）

通过在 Matlab 2016 的 Simulink 环境中对双馈风力发电机模型及控制策略的研究与仿真，我们能够深入了解 DFIG 在不同工况下的运行特性，为实际风力发电系统的设计和优化提供有力的支持。无论是对风速变化的模拟，还是对变换器控制策略的实现，都为我们进一步探索高效、稳定的风力发电技术奠定了基础。
