基于matlab的时滞系统广义预测控制（GPC)算法仿真 基于matlab的时滞系统广义预测控制（GPC）算法仿真，不同控制加权矩阵控制效果对比，输入参数预测时域、控制时域、控制加权矩阵、误差加权矩阵。 输出对比结果。 程序已调通，可直接运行。

在控制系统的研究领域，广义预测控制（GPC）算法凭借其对模型要求不高、鲁棒性较好等优点，成为处理时滞系统控制问题的有力工具。今天咱就唠唠基于Matlab实现时滞系统GPC算法仿真，以及不同控制加权矩阵对控制效果的影响。

输入参数那些事儿

在这个仿真中，咱主要关注几个关键输入参数：预测时域、控制时域、控制加权矩阵以及误差加权矩阵。

1. 预测时域：简单理解，就是算法要往前看多久来预测系统未来的输出。好比下棋，看得越远，越能提前布局应对。
2. 控制时域：它决定了算法在多长时间段内计算控制输入。可以想象成每一步棋落子的有效范围。
3. 控制加权矩阵：这可是个关键角色，它权衡了控制输入的变化程度。如果这个矩阵取值大，意味着对控制输入的变化限制更严格，系统响应可能更平稳但速度会慢；取值小则控制输入变化更自由，系统响应可能更迅速但可能超调较大。
4. 误差加权矩阵：用于强调跟踪误差的重要性，让系统输出尽可能靠近期望输出。

Matlab 代码实现与分析

咱先看一段简单的Matlab代码框架，这是实现GPC算法仿真的核心部分。

% 参数设置
N1 = 10; % 预测时域
N2 = 20; % 控制时域
lambda = 0.1; % 控制加权矩阵，这里先给个示例值
Q = 1; % 误差加权矩阵，示例值

% 系统模型参数
A = [1 -1.5 0.7];
B = [1 0.5];
nd = 2; % 时滞
na = length(A)-1;
nb = length(B)-1;

% 初始化变量
u = zeros(100,1); % 控制输入
y = zeros(100,1); % 系统输出
r = ones(100,1); % 参考输入

for k = nd+1:100
    % 构建预测模型
    Y = zeros(N2,1);
    for i = 1:N2
        for j = 1:nb+1
            if k - nd - j >= 1
                Y(i) = Y(i) + B(j)*u(k - nd - j);
            end
        end
        for j = 1:na
            if k - j >= 1
                Y(i) = Y(i) - A(j+1)*y(k - j);
            end
        end
    end

    % 构建控制矩阵
    G = zeros(N2,1);
    for i = 1:N2
        G(i) = B(1);
    end

    % 计算控制输入
    P = Q*eye(N2)+lambda*eye(N2);
    u(k) = (G'*inv(P)*G)^(-1)*G'*inv(P)*(r(k:k+N2-1)-Y);

    % 更新系统输出
    y(k) = 0;
    for j = 1:nb+1
        if k - nd - j >= 1
            y(k) = y(k) + B(j)*u(k - nd - j);
        end
    end
    for j = 1:na
        if k - j >= 1
            y(k) = y(k) - A(j+1)*y(k - j);
        end
    end
end

在这段代码里，首先我们设置了预测时域 N1、控制时域 N2，还有控制加权矩阵 lambda 和误差加权矩阵 Q。接着定义了系统模型参数 A 和 B，以及时滞 nd。

在循环部分，我们先构建预测模型 Y，通过对过去的控制输入和系统输出进行加权求和来预测未来输出。然后构建控制矩阵 G，这里简单设置为 B(1) 的重复值。关键的一步是计算控制输入 u(k)，这里利用了加权矩阵 P，它综合考虑了控制加权和误差加权。最后根据当前的控制输入和系统模型更新系统输出 y(k)。

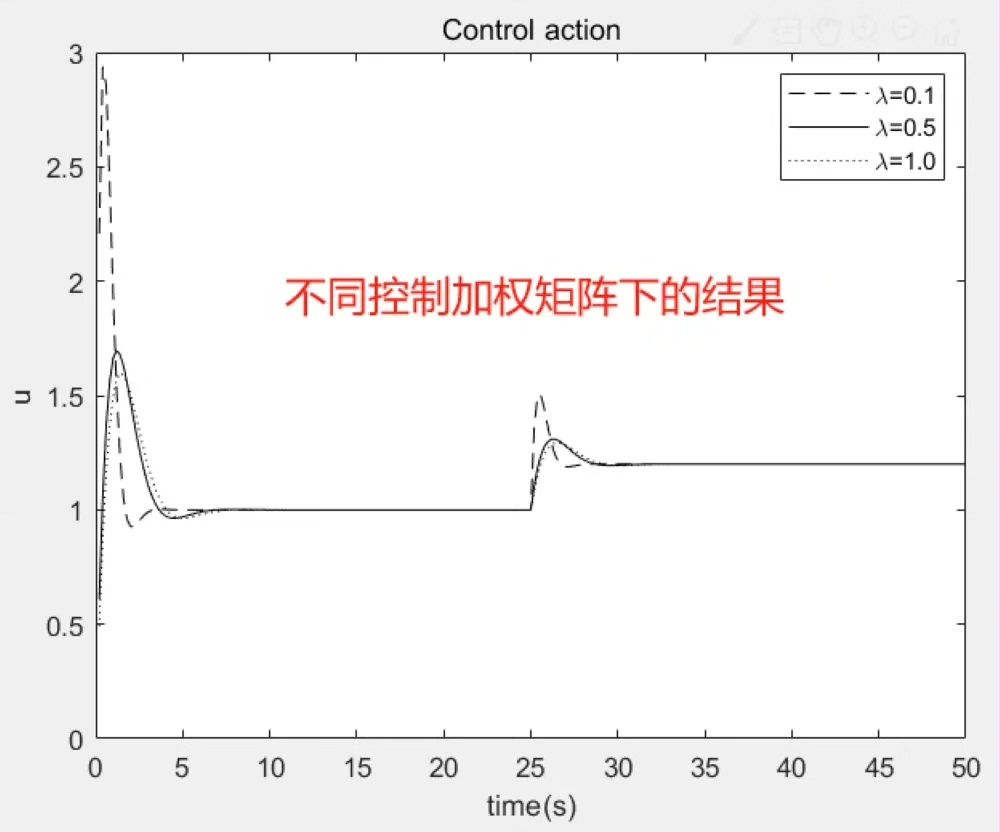

不同控制加权矩阵控制效果对比

当我们改变控制加权矩阵 lambda 的值时，会看到明显不同的控制效果。

基于matlab的时滞系统广义预测控制（GPC)算法仿真 基于matlab的时滞系统广义预测控制（GPC）算法仿真，不同控制加权矩阵控制效果对比，输入参数预测时域、控制时域、控制加权矩阵、误差加权矩阵。 输出对比结果。 程序已调通，可直接运行。

假设 lambda 取值较小，比如 lambda = 0.01，控制输入的变化会更自由。系统响应速度会比较快，能迅速跟踪参考输入，但可能会出现较大超调，就像一辆车加速很快但刹车不太及时，容易冲过目标位置。

而当 lambda 取值较大，比如 lambda = 1，对控制输入的变化限制更严格。系统响应变得平稳，超调明显减小，但跟踪速度会变慢，好比车开得小心翼翼，虽然不会冲过头但到达目标的时间变长了。

输出对比结果

为了直观展示不同控制加权矩阵的效果，我们可以绘制系统输出随时间变化的曲线。

figure;
plot(1:length(y),y,'b',1:length(r),r,'r--');
legend('系统输出','参考输入');
xlabel('时间步');
ylabel('输出值');
title('不同控制加权矩阵下系统输出对比');

通过运行这段绘图代码，我们可以清楚看到不同 lambda 值对应的系统输出曲线，从而更直观地比较控制效果。

总之，在基于Matlab的时滞系统GPC算法仿真中，控制加权矩阵对系统控制效果起着至关重要的作用。合理调整这些参数，能让系统性能达到最优。希望这篇博文对大家理解和应用GPC算法有所帮助！
