一、Air1601/Air1602 整体介绍

Air1601/Air1602 是基于 Cortex‑M7 内核的高性能 MCU 模组，重点面向图像处理、UI 交互与高速数据传输场景设计，内置丰富的图形加速引擎与多路外设接口，可广泛应用于工业控制、智能显示终端及视觉采集等领域。

二、核心特性

2.1 核心平台与开发优势

• 主控采用高性能 Cortex‑M7 处理器，图形运算与显示处理能力突出。
• 系统基于 Lua 5.3脚本开发，无需搭建复杂编译环境，支持代码一键调试运行。
• 依托 LuatOS 生态，提供 70 余个核心库、20 余个扩展库及上千例参考
  demo，可显著提升应用开发效率。

2.2 显示与图像能力

• 显示接口：支持 RGB888/RGB565/SPI，最大分辨率 1280×800，适配主流高清大屏
• 图像采集：兼容 USB UVC 协议摄像头，最高支持 100万像素图像采集
• 内置 JPG/PNG 硬件解码引擎，图片加载速度提升 50% 以上，不占用 CPU 资源
• 集成 2D 图形加速单元，支持图层叠加、透明渲染，UI 动画流畅无卡顿
• 双图形库支持，easyui 扩展库满足快速开发，Airui轻量级库实现复杂 UI 与炫酷动画
• 内置 hzfont 矢量字体技术，免外挂字库芯片，支持多语言自由缩放渲染，显示清晰无锯齿

2.3 存储与物理规格

封装尺寸：19mm × 20mm × 2.3mm，采用 LCC 邮票孔封装 存储配置： Air1601：16MB RAM + 18MB Flash，满足基础显示与采集需求 Air1602：32MB RAM + 18MB Flash，RAM 容量翻倍，支持更复杂多任务与大数据缓存 工作温区：-40°C ~ +85°C，工业级全温区稳定运行，适配户外、车间等严苛环境

2.4 升级与扩展能力

本地升级：支持 UART 串口直刷，离线快速完成固件更新，适配现场调试与小批量生产 远程升级（FOTA）：可外接合宙 SOC 引擎（如 Air780/Air8000/Air6205等wifi模组 /系列），或通过以太网实现远程升级，支持大批量设备远程运维 丰富外设：配备 GPIO、UART、I2C、SPI、ADC、PWM 等多种接口，全面适配工业传感器、触摸屏、以太网模块等外设

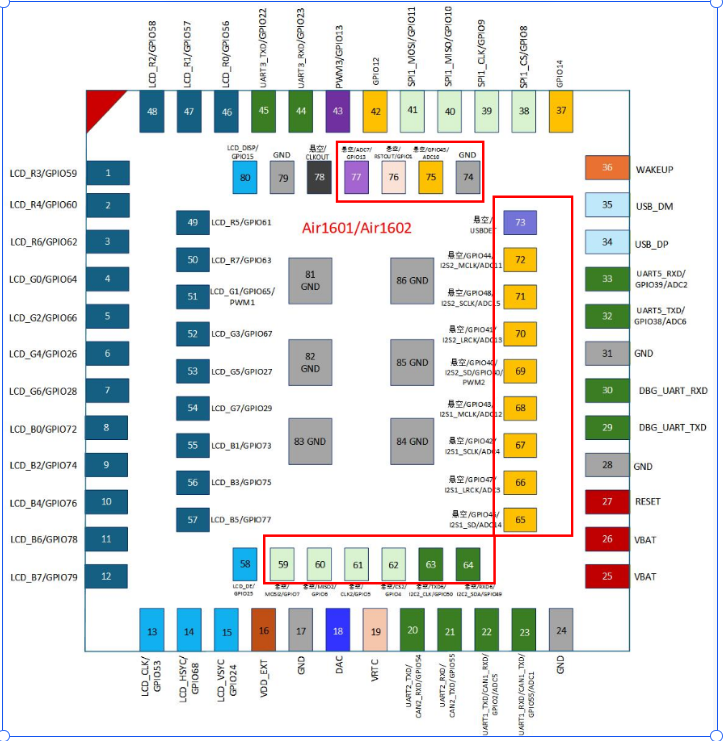

三、模组管脚图

注：1602的功能角比1601多了19个：多了1路I2C，2路I2S，一路SPI，一个PWM，多个ADC，一个uart6等

四、适用场景

• 工业控制领域：工业 HMI 人机界面、设备操作面板、智能工控终端、产线监控小屏
• 智能显示领域：车载中控小屏、楼宇对讲终端、门禁显示一体机、医疗仪器仪表
• 图像采集领域：USB 摄像头采集终端、扫码显示一体化设备、视觉检测前端、图像识别交互终端 分型号适用场景

Air1601与Air1602 UI能力完全一致，均支持LVGL复杂界面与动画。差异仅在硬件扩展：1602拥有32MB PSRAM（1601为16MB）及19个额外功能脚（含I2C、双I2S、SPI、PWM、多ADC、UART6）。

Air1601：3.5-5寸中小屏、基础HMI、简单图像采集，成本敏感首选。

Air1602：7寸以上大屏、车载音频、医疗影像、多传感器融合、工控网关，多外设复杂场景单芯片搞定。

五、Air1601/Air1602 常见咨询解答

1. 开发方式：仅支持 LuatOS+Lua 脚本开发，不提供 C‑SDK 或 AT 指令包，开发高效且调试便捷
2. 远程升级：支持本地 UART 升级，同时可外接合宙 SOC 引擎或以太网，实现 FOTA 远程升级功能
3. 无线通信：模组本身不集成 WiFi / 蓝牙模块，如需无线通信能力，可外接对应系列无线模组扩展
