1 新增功能

以下功能都是大家问题反馈页面提交的内容，感谢大家提建议

• 1、拍照识别图片报文

• 2、带时标需要解析出 详细时间

• 3、解决传输原因PN字段解析错误bug

• 4、101协议详细内容解析

• 5 、modbus tcp 协议

• 6、modbus RTU 协议

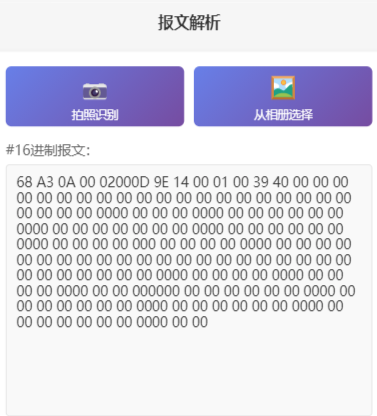

2 拍照功能介绍

拍照功能允许用户通过手机摄像头拍摄报文图片（并可选择报文区域），自动识别并提取报文内容，方便快捷地输入报文进行解析。

使用流程

点击"拍照识别"按钮

对准报文内容拍照

系统自动识别并提取报文

检查识别结果，必要时手动修改

3 CP56time2a时标解析

可对CP56time2a时间值进行详细解析。

例如：

68 14 02 00 0A 00 67 01 06 00 01 00 00 00 00 01 02 83 84 81 09 05

解析结果：

I帧（信息传输帧）这是一个104 I帧，用于传输信息数据字段含义：
- 启动字符: 68 - 104协议启动字符
- APDU长度: 20 - APDU数据单元长度
- 控制域: 02000A00 - 控制信息
- 帧类型: I帧 - 信息传输帧
- 发送序列号(SN): 1 - 发送序列号
- 接收序列号(RN): 5 - 接收序列号
- 类型标识(TI): 103 - 时钟同步命令 (C_CS_NA_1)
- 可变结构限定词(VSQ): 01 - 单个信息元素或集合，信息对象数目: 1
-   - 数量(number): 1 - 信息对象数目: 1
-   - 单个/顺序(SQ): 0 - 单个信息元素或集合
- 传输原因(COA): 0600 - 激活 act - 遥控命令常用
-   - 原因序号(Cause): 6 - 激活 act - 遥控命令常用
-   - 肯定/否定(P/N): 0 - 肯定确认
-   - 试验标志(T): 0 - 未试验
- 应用服务数据单元公共地址: 0100 - 公共地址值: 1 (0x0001)
- 信息对象地址(IOA): 000000 - 地址值: 0 (0x000000)
- 时间值(CP56time2a): 01028384810905 - 2005年9月1日 星期四 4时3分513毫秒
-   - IV有效性: 无效 - 无效
-   - SU时间类型: 夏季时间 - 夏季时间

4 解决传输原因P/N字段解析错误bug

P/N字段原来1是肯定，实际应该0是肯定

示例：

68 3F 40 00 00 00 01 B2 14 00 01 00 01 00 00 00 00 01 01 00 00 01 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 FF FF FF FF FF FF FF FF FF FF FF FF FF

解析结果：

I帧（信息传输帧）这是一个104 I帧，用于传输信息数据字段含义：
- 启动字符: 68 - 104协议启动字符
- APDU长度: 63 - APDU数据单元长度
- 控制域: 40000000 - 控制信息
- 帧类型: I帧 - 信息传输帧
- 发送序列号(SN): 32 - 发送序列号
- 接收序列号(RN): 0 - 接收序列号
- 类型标识(TI): 1 - 单点信息 (M_SP_NA_1)
- 可变结构限定词(VSQ): B2 - 顺序信息元素集合，数目: 50
-   - 数量(number): 50 - 信息对象数目: 50
-   - 单个/顺序(SQ): 1 - 顺序信息元素集合
- 传输原因(COA): 1400 - 响应站召唤 introgen - 遥信报文常用
-   - 原因序号(Cause): 20 - 响应站召唤 introgen - 遥信报文常用
-   - 肯定/否定(P/N): 0 - 肯定确认
-   - 试验标志(T): 0 - 未试验
- 应用服务数据单元公共地址: 0100 - 公共地址值: 1 (0x0001)
- 遥信对象1 - 信息对象地址(IOA): 010000 - 地址值: 1 (0x000001)
- 遥信对象1 - 品质描述词: 00 - 分闸/关闭, 未封锁, 未取代, 当前值, 有效
- 遥信对象2 - 信息对象地址(IOA): (递增) - 地址值: 2
- 遥信对象2 - 品质描述词: 00 - 分闸/关闭, 未封锁, 未取代, 当前值, 有效
......

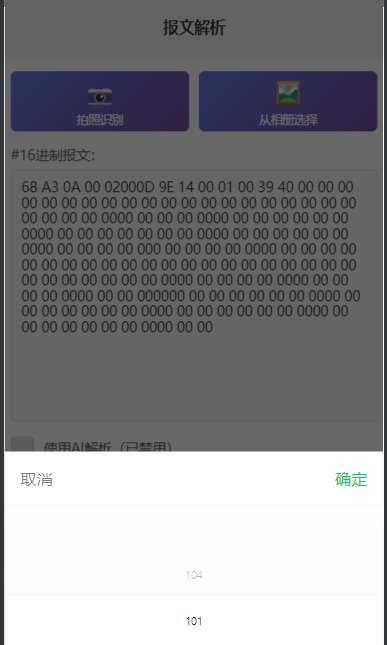

5  101协议解析功能介绍

101协议解析功能支持对IEC 60870-5-101协议报文进行详细解析，提供完整的报文结构分析和字段含义说明。

协议格式支持

1. 固定帧长格式

2. 可变帧长格式

效果：

682A2A68F30100019F14000100010000010000010100000000000000000000000000000000000000000000000000AD16

解析结果：

101可变帧长这是一个101可变帧长报文字段含义：
- 启动字符1: 68 - 可变帧长启动字符
- 长度L: 42 - ASDU+控制域+地址域+校验和的长度
- 启动字符2: 68 - 可变帧长启动字符
- 控制域: F3 - 主站向子站传输, 功能码: 19(响应第12组召唤), FCB: 1, FCV: 1
- 地址域: 0001 - 地址值: 1
- ASDU: 019F14000100010000010000010100000000000000000000000000000000000000000000000000
- 帧校验和: AD - 校验正确
- 结束字符: 16 - 结束字符

ASDU字段：
- 类型标识(TI): 1 - 单点信息 (M_SP_NA_1)
- 可变结构限定词(VSQ): 9F - 顺序信息元素集合，数目: 31
-   - 数量(number): 31 - 信息对象数目: 31
-   - 单个/顺序(SQ): 1 - 顺序信息元素集合
- 传输原因(COT): 1400 - 响应站召唤 introgen
-   - 原因序号(Cause): 20 - 响应站召唤 introgen
-   - 肯定/否定(P/N): 0 - 肯定确认
-   - 试验标志(T): 0 - 未试验
- 应用服务数据单元公共地址: 0100 - 公共地址值: 1 (0x0001)
- 信息对象地址(IOA): 0100 - 地址值: 1 (0x0001) - 101协议信息对象地址为2字节
- 遥信对象1 - 信息对象地址(IOA): 0100 - 地址值: 1 (0x0001)
- 遥信对象1 - 品质描述词(SIQ/DIQ): 00 - 分闸/关闭, 未封锁, 未取代, 当前值, 有效
- 遥信对象2 - 信息对象地址(IOA): (递增) - 地址值: 2
- 遥信对象2 - 品质描述词(SIQ/DIQ): 01 - 合闸/打开, 未封锁, 未取代, 当前值, 有效
- 遥信对象3 - 信息对象地址(IOA): (递增) - 地址值: 3
- 遥信对象3 - 品质描述词(SIQ/DIQ): 00 - 分闸/关闭, 未封锁, 未取代, 当前值, 有效
- 遥信对象4 - 信息对象地址(IOA): (递增) - 地址值: 4
- 遥信对象4 - 品质描述词(SIQ/DIQ): 00 - 分闸/关闭, 未封锁, 未取代, 当前值, 有效
- 遥信对象5 - 信息对象地址(IOA): (递增) - 地址值: 5
- 遥信对象5 - 品质描述词(SIQ/DIQ): 01 - 合闸/打开, 未封锁, 未取代, 当前值, 有效
- 遥信对象6 - 信息对象地址(IOA): (递增) - 地址值: 6
- 遥信对象6 - 品质描述词(SIQ/DIQ): 01 - 合闸/打开, 未封锁, 未取代, 当前值, 有效
- 遥信对象7 - 信息对象地址(IOA): (递增) - 地址值: 7
- 遥信对象7 - 品质描述词(SIQ/DIQ): 00 - 分闸/关闭, 未封锁, 未取代, 当前值, 有效
- 遥信对象8 - 信息对象地址(IOA): (递增) - 地址值: 8
- 遥信对象8 - 品质描述词(SIQ/DIQ): 00 - 分闸/关闭, 未封锁, 未取代, 当前值, 有效
- 遥信对象9 - 信息对象地址(IOA): (递增) - 地址值: 9
- 遥信对象9 - 品质描述词(SIQ/DIQ): 00 - 分闸/关闭, 未封锁, 未取代, 当前值, 有效
- 遥信对象10 - 信息对象地址(IOA): (递增) - 地址值: 10
- 遥信对象10 - 品质描述词(SIQ/DIQ): 00 - 分闸/关闭, 未封锁, 未取代, 当前值, 有效
- 遥信对象11 - 信息对象地址(IOA): (递增) - 地址值: 11
- 遥信对象11 - 品质描述词(SIQ/DIQ): 00 - 分闸/关闭, 未封锁, 未取代, 当前值, 有效
- 遥信对象12 - 信息对象地址(IOA): (递增) - 地址值: 12
- 遥信对象12 - 品质描述词(SIQ/DIQ): 00 - 分闸/关闭, 未封锁, 未取代, 当前值, 有效
- 遥信对象13 - 信息对象地址(IOA): (递增) - 地址值: 13
- 遥信对象13 - 品质描述词(SIQ/DIQ): 00 - 分闸/关闭, 未封锁, 未取代, 当前值, 有效
- 遥信对象14 - 信息对象地址(IOA): (递增) - 地址值: 14
- 遥信对象14 - 品质描述词(SIQ/DIQ): 00 - 分闸/关闭, 未封锁, 未取代, 当前值, 有效
- 遥信对象15 - 信息对象地址(IOA): (递增) - 地址值: 15
- 遥信对象15 - 品质描述词(SIQ/DIQ): 00 - 分闸/关闭, 未封锁, 未取代, 当前值, 有效
- 遥信对象16 - 信息对象地址(IOA): (递增) - 地址值: 16
- 遥信对象16 - 品质描述词(SIQ/DIQ): 00 - 分闸/关闭, 未封锁, 未取代, 当前值, 有效
- 遥信对象17 - 信息对象地址(IOA): (递增) - 地址值: 17
- 遥信对象17 - 品质描述词(SIQ/DIQ): 00 - 分闸/关闭, 未封锁, 未取代, 当前值, 有效
- 遥信对象18 - 信息对象地址(IOA): (递增) - 地址值: 18
- 遥信对象18 - 品质描述词(SIQ/DIQ): 00 - 分闸/关闭, 未封锁, 未取代, 当前值, 有效
- 遥信对象19 - 信息对象地址(IOA): (递增) - 地址值: 19
- 遥信对象19 - 品质描述词(SIQ/DIQ): 00 - 分闸/关闭, 未封锁, 未取代, 当前值, 有效
- 遥信对象20 - 信息对象地址(IOA): (递增) - 地址值: 20
- 遥信对象20 - 品质描述词(SIQ/DIQ): 00 - 分闸/关闭, 未封锁, 未取代, 当前值, 有效
- 遥信对象21 - 信息对象地址(IOA): (递增) - 地址值: 21
- 遥信对象21 - 品质描述词(SIQ/DIQ): 00 - 分闸/关闭, 未封锁, 未取代, 当前值, 有效
- 遥信对象22 - 信息对象地址(IOA): (递增) - 地址值: 22
- 遥信对象22 - 品质描述词(SIQ/DIQ): 00 - 分闸/关闭, 未封锁, 未取代, 当前值, 有效
- 遥信对象23 - 信息对象地址(IOA): (递增) - 地址值: 23
- 遥信对象23 - 品质描述词(SIQ/DIQ): 00 - 分闸/关闭, 未封锁, 未取代, 当前值, 有效
- 遥信对象24 - 信息对象地址(IOA): (递增) - 地址值: 24
- 遥信对象24 - 品质描述词(SIQ/DIQ): 00 - 分闸/关闭, 未封锁, 未取代, 当前值, 有效
- 遥信对象25 - 信息对象地址(IOA): (递增) - 地址值: 25
- 遥信对象25 - 品质描述词(SIQ/DIQ): 00 - 分闸/关闭, 未封锁, 未取代, 当前值, 有效
- 遥信对象26 - 信息对象地址(IOA): (递增) - 地址值: 26
- 遥信对象26 - 品质描述词(SIQ/DIQ): 00 - 分闸/关闭, 未封锁, 未取代, 当前值, 有效
- 遥信对象27 - 信息对象地址(IOA): (递增) - 地址值: 27
- 遥信对象27 - 品质描述词(SIQ/DIQ): 00 - 分闸/关闭, 未封锁, 未取代, 当前值, 有效
- 遥信对象28 - 信息对象地址(IOA): (递增) - 地址值: 28
- 遥信对象28 - 品质描述词(SIQ/DIQ): 00 - 分闸/关闭, 未封锁, 未取代, 当前值, 有效
- 遥信对象29 - 信息对象地址(IOA): (递增) - 地址值: 29
- 遥信对象29 - 品质描述词(SIQ/DIQ): 00 - 分闸/关闭, 未封锁, 未取代, 当前值, 有效
- 遥信对象30 - 信息对象地址(IOA): (递增) - 地址值: 30
- 遥信对象30 - 品质描述词(SIQ/DIQ): 00 - 分闸/关闭, 未封锁, 未取代, 当前值, 有效
- 遥信对象31 - 信息对象地址(IOA): (递增) - 地址值: 31
- 遥信对象31 - 品质描述词(SIQ/DIQ): 00 - 分闸/关闭, 未封锁, 未取代, 当前值, 有效解析步骤：
1. 检测101协议可变帧长格式
2. 解析长度字段
3. 解析控制域
4. 解析地址域
5. 解析ASDU
6. 验证校验和

可变帧长格式：
- 启动字符（1字节）：68H
- 长度L（1字节）
- 长度L（1字节）
- 启动字符（1字节）：68H
- 控制域C（1字节）
- 地址域A（2字节）
- ASDU（可变长度）
- 帧校验和CS（1字节）
- 结束字符（1字节）：16H

ASDU解析：
- 类型标识（1字节）：单点信息 (M_SP_NA_1)
- 可变结构限定词（1字节）：信息对象数目 31
- 传输原因（2字节）：响应站召唤 introgen
- 公共地址（2字节）：1
- 信息对象地址（2字节）：101协议特有，104协议为3字节

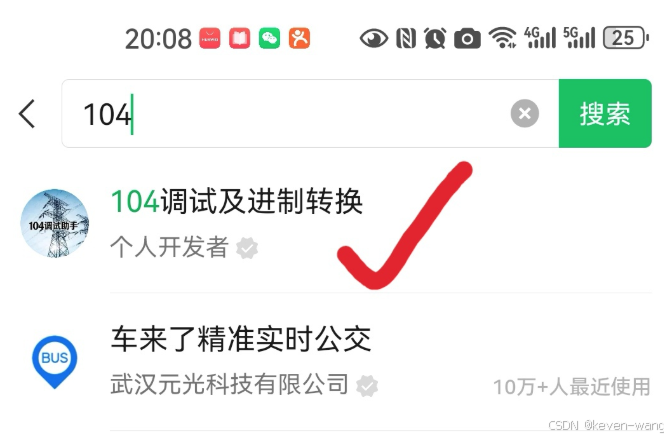

WX小程序名称：104调试及进制转换

欢迎体验和使用，如果问题欢迎指正
