用 TIA Openness 导入梯形图（XML）与 SCL：流程与排错

本文说明如何通过 TIA Openness Manager（或同类基于 Openness 的工具）把 XML 导入到 TIA Portal，生成 梯形图（LAD） 块；以及 纯 SCL 的两种导入方式、常见失败现象与和 AI 协作修 XML/SCL 的做法。

---

一、环境前提（必做）

使用 TIA Openness API 前，当前 Windows 登录用户 必须加入本地用户组 「Siemens TIA Openness」。

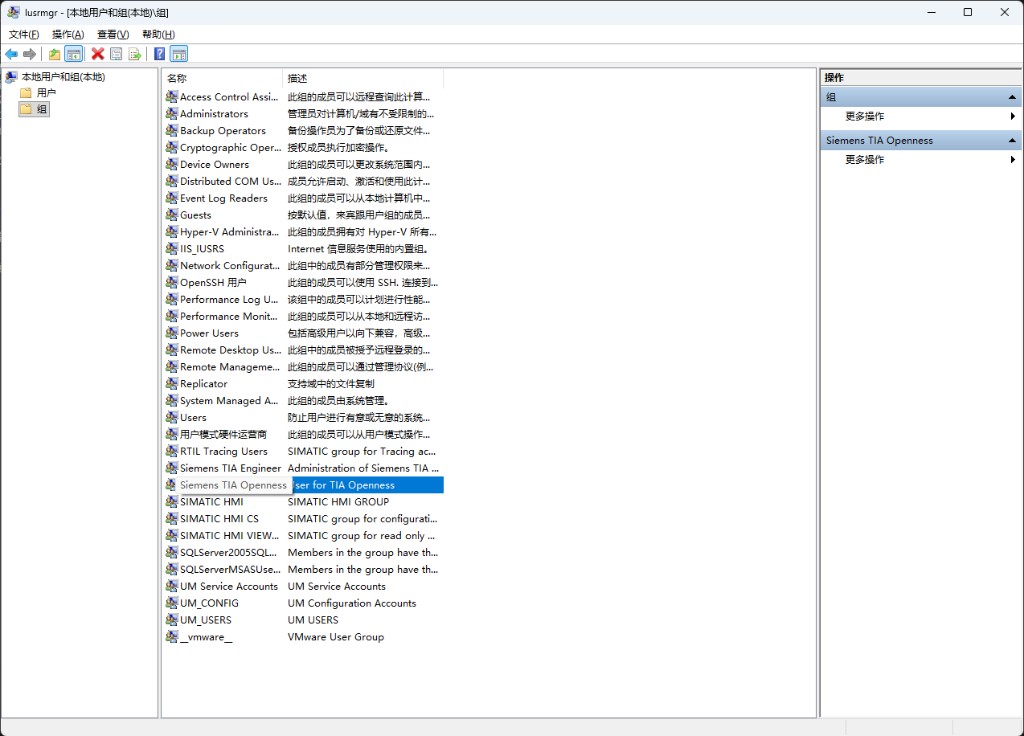

1. Win + R 输入 lusrmgr.msc 回车，打开「本地用户和组」。
2. 左侧选 「组」，找到 「Siemens TIA Openness」。

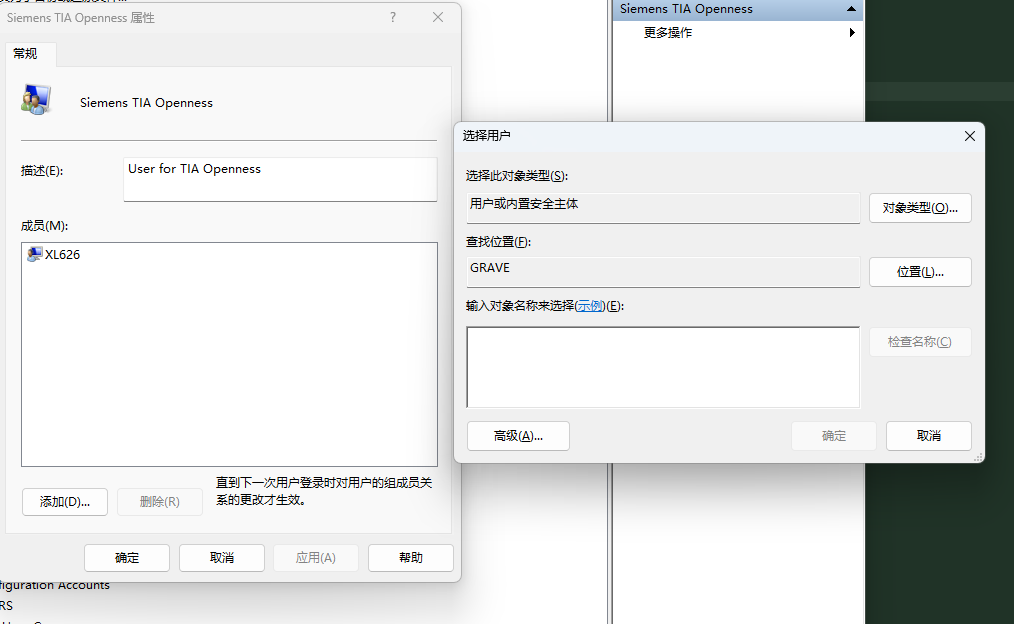

3. 双击打开 → 「添加」，把你的用户名加进成员列表 → 确定。
4. 注销并重新登录（或重启）后，组成员身份才会完全生效。

未加入该组时，连接工程、导入导出常会权限不足或行为异常。

---

二、梯形图：用 XML 导入（在 Openness 工具里）

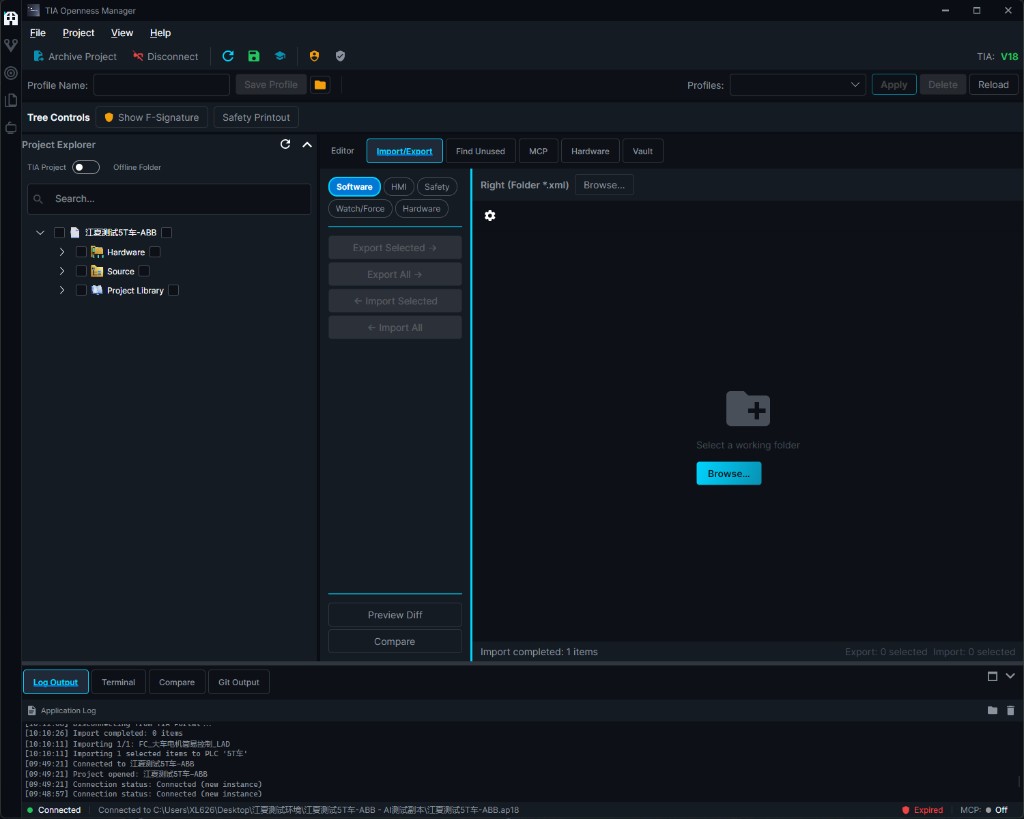

1. 在工具中 连接 到目标 TIA 工程（版本需匹配，例如 V18）。
2. 打开 Import/Export，子页选 Software。

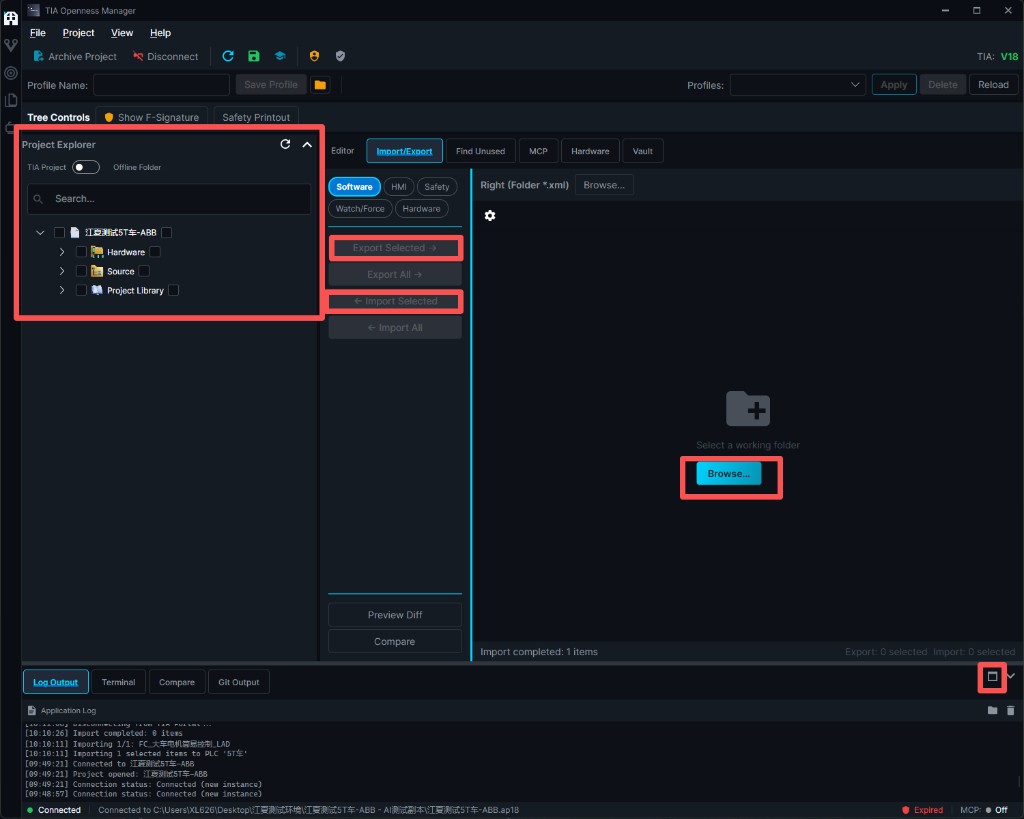

3. 左侧 在树形目录中选中要导入到的目标位置（例如某台 PLC 下的 程序块 等，依你工具的树结构为准）。
4. 右侧 「Folder *.xml」处点 Browse…，选 存放 XML 的文件夹（通常一个块对应一个或多个 XML，按导出习惯放置）。
5. 选中左侧要更新的对象后，点击 「← Import Selected」（或工具中等效的「导入所选」）。
6. 观察底部 Log Output：应出现按块名推进的导入记录；成功后到 TIA Portal 里刷新 程序块，应能看到对应 FC/FB 等，打开后为 梯形图。

要点： 符合 Openness 规范的 LAD 导出 XML 导入后，会在工程中还原为梯形图网络（触点、线圈、MOVE 等），与在博途里手工画的块类型一致。

---

三、出问题怎么看日志（发给 AI 改 XML/SCL）

• 导入失败或结果不对时，在界面 右下角 Log 区域旁，点击 文件夹图标（在断开/退出类按钮旁边），会打开 日志文件所在目录。
• 其中 Log_日期时间.log 体积通常较大，里面是 导入/导出与错误的详细记录；另有 AiChat_… 等与对话相关的日志，按需查看。
• 把 Log_… 里与本次导入相关的报错段落复制出来（或整文件发给 AI），并附上 你正在导入的 XML/SCL 文件，便于对照行号、元素名、规则错误进行修改。

---

四、「导入完成 0 项」、工程里找不到 FC

若日志里 没有 明确的单块成功提示，而是类似：

Import completed: 0 items

常见含义是：Openness 没有成功接纳任何对象，多数情况下与 XML 不符合当前 TIA 版本/Openness 导出格式、标签闭合、命名空间、块接口或网络结构 等 语法/规则错误 有关。

建议步骤：

1. 打开本次会话对应的 Log_….log，找到 Error / 失败原因 原文。
2. 将 日志片段 + 完整 XML 发给 AI，按提示逐条改。
3. 改完后 重新导入；仍失败则再次对比日志，直到 Log 显示按块成功导入且博途树中出现块。

---

五、纯 SCL 块：两种导入方式

方式	做法
A. 在 Openness 工具里导入	与 XML 类似：选好左侧目标、右侧 SCL/XML 所在文件夹，执行 Import，具体以你使用的 Manager 对「外部源 / SCL」的支持为准。
B. 直接在 TIA Portal 里	打开工程 → 外部源文件 → 添加/选择 .scl 文件 → 在源文件上 右键 → 「从源生成块」（或你界面上的等价菜单）。编译错误会在博途里直接提示，便于逐行修改。

两种都可用于 纯 SCL；梯形图若以 LAD 为目标，仍以 符合规范的 XML 导入 为主。

---

六、让 AI「学会」你们项目里的 XML / SCL 习惯

若对 XML 梯形图结构 或 SCL 书写习惯 没把握：

1. 在 TIA Portal 里先建几个 能编译通过 的示例块（LAD 或 SCL）。
2. 用 同一套 Openness 工具 对它们执行 Export Selected →，导出到本地文件夹。
3. 把导出的 样例 XML / SCL 提供给 AI，说明：「请按此项目的导出格式生成/修改我的块。」

这样比凭空猜节点名、顺序更稳，也更贴近你当前的 TIA 版本。

---

七、小结

• 梯形图：靠 Openness 兼容的 XML 导入，成功后即 LAD 块。
• 排错：点 Log 旁 文件夹 → 用 Log_….log + 源文件 找 AI 改。
• 0 items：优先怀疑 XML 规则/语法，以日志为准修到导入计数大于 0 且博途可见块。
• SCL：Openness 导入 与 博途外部源文件 → 从源生成块 二选一或组合使用。
• 学语法：用工具 从真实工程导出 再喂给 AI，最省事。
