哈喽使用芯旺微的工程师们大家好，最近更新芯旺微的KF32A158系列

申明作者编写不易，原创文章，转载请注明此处为源出处。

文章背景，旨在协助大家能够快速上手并熟悉

由于芯旺微芯片厂提供的库是非工程的库，这里很多小伙伴在创建一个属于自己项目的工程时候，编译总是报错，那么这篇文章将会对使用初次创建的项目进行说明。以帮助大家快速的上手此系列的产品调试。本文是基于KF32A158SF的demo板（这里说明下，KF32A158和KF32A158SF是属于一个系列，虽然库有不同但是接口名字还是一样的）。

IDE新建工程,请确保IDE版本已更新至最新版本。

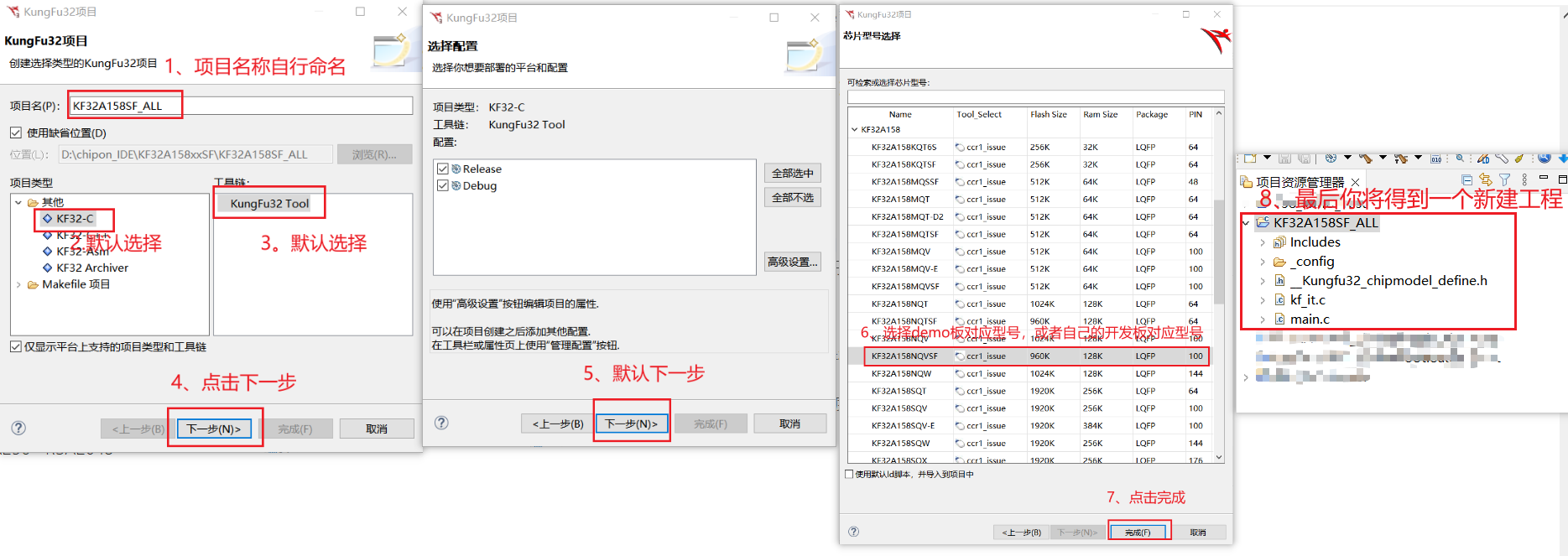

新建KF32A158NQVSF型号的工程，步骤如下图。

将芯片厂提供的固件库拷过来（此系列官方命名为HLI库）

库说明，HLI库是芯旺微KF32A156,KF32A158,KF32A136SF,KF32A138SF,KF32A158SF使用的统一命名接口的库，提供了丰富的接口配置参数以及例程，基本可以满足大家正常的使用要求。

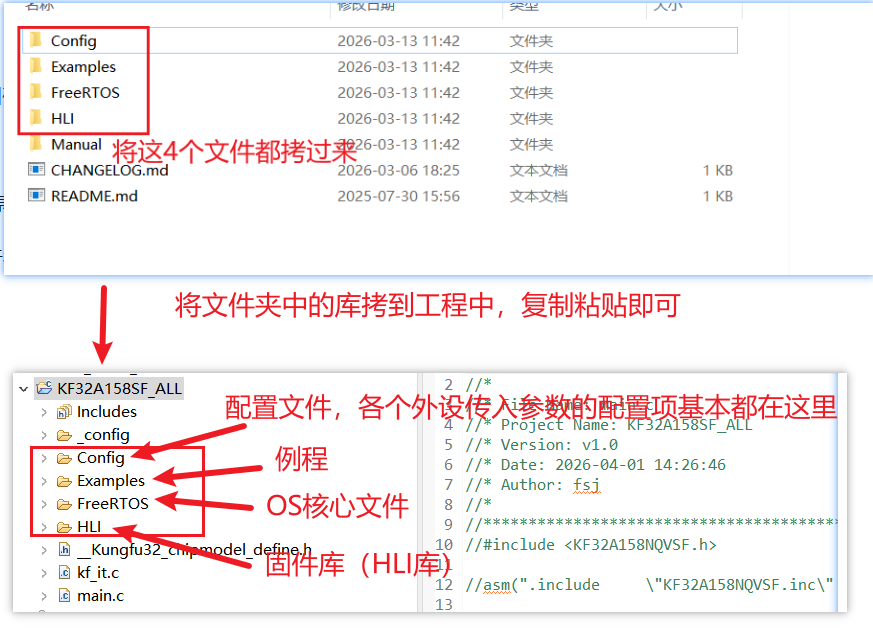

在新建工程的基础上，将官方版本对应的KF32A158SF的HLI库拷到新建工程下，直接复制好库在IDE界面粘贴即可。图示如下：

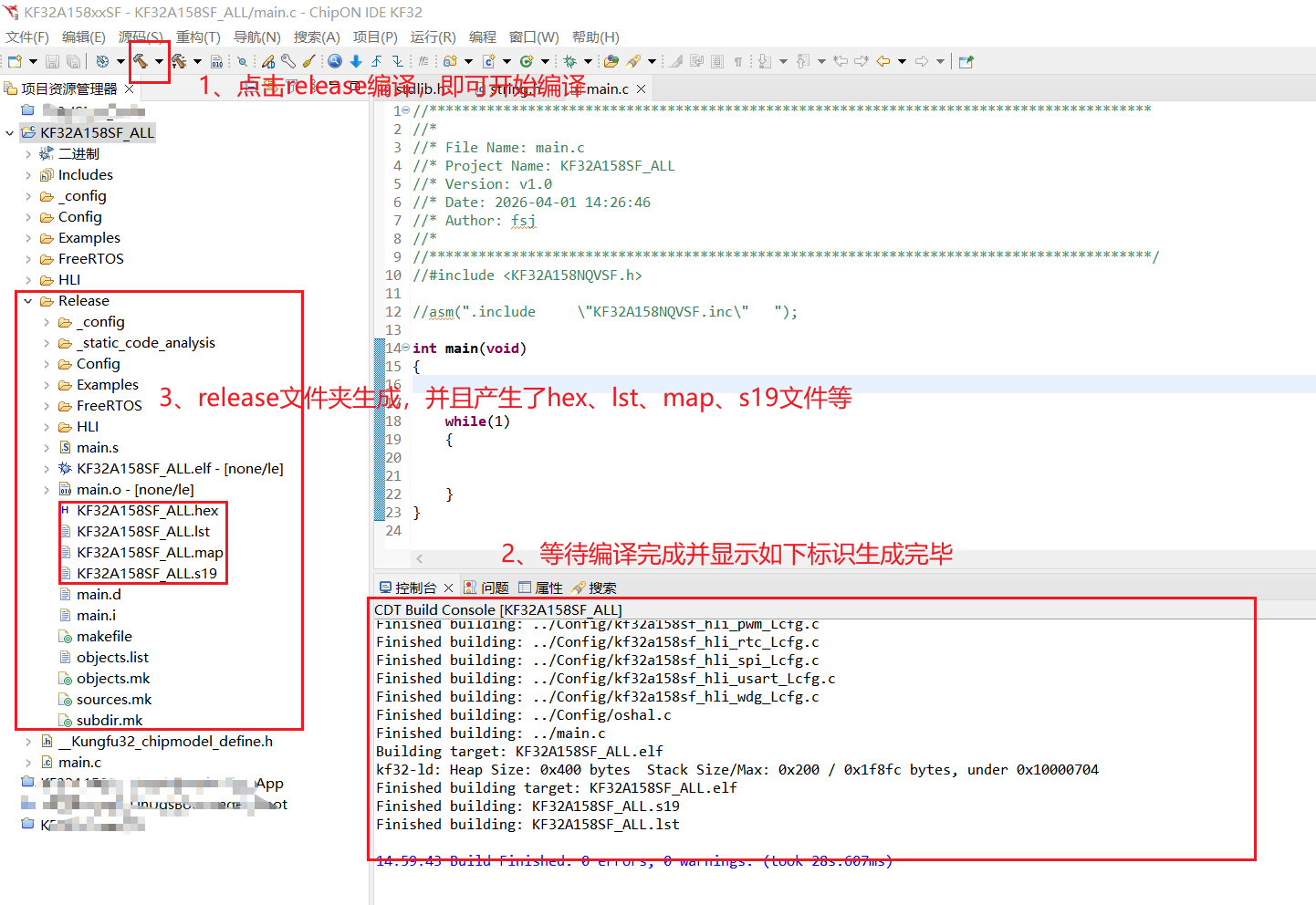

第一次编译通过，并生成HEX。

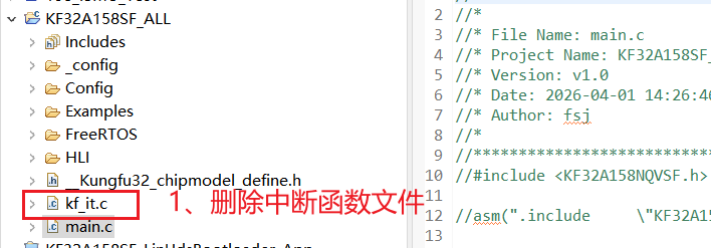

由于HLI库里面已经写了中断函数入口，故而需要将默认生成的中断入口文件给删除，也就是kf_it

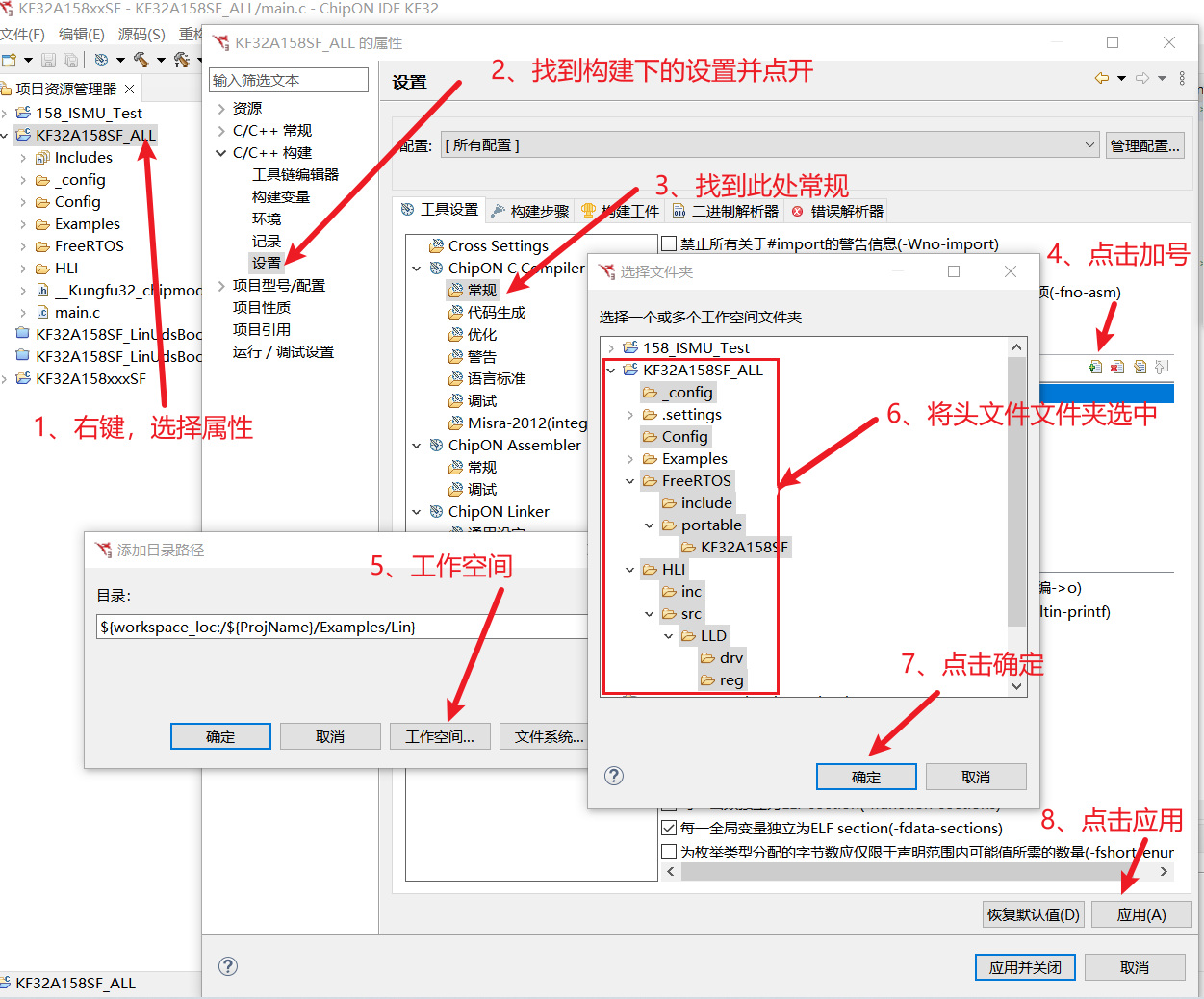

.c文件需要删除，然后将头文件路径添加至项目属性中。图示如下：

添加头文件路径

第一次编译

GPIO的使用

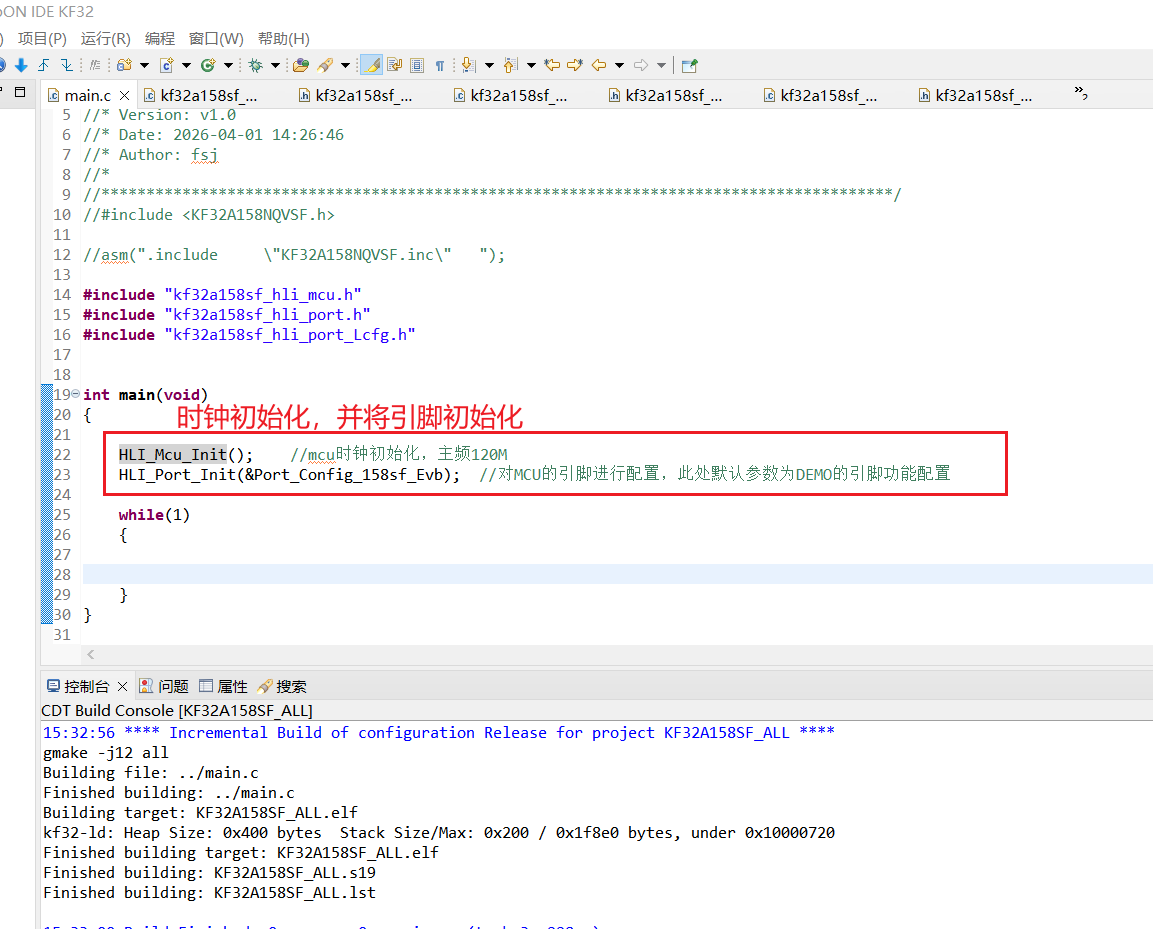

1、时钟初始化，直接调用初始化函数，
2、端口初始化，传入的参数为demo板的引脚配置

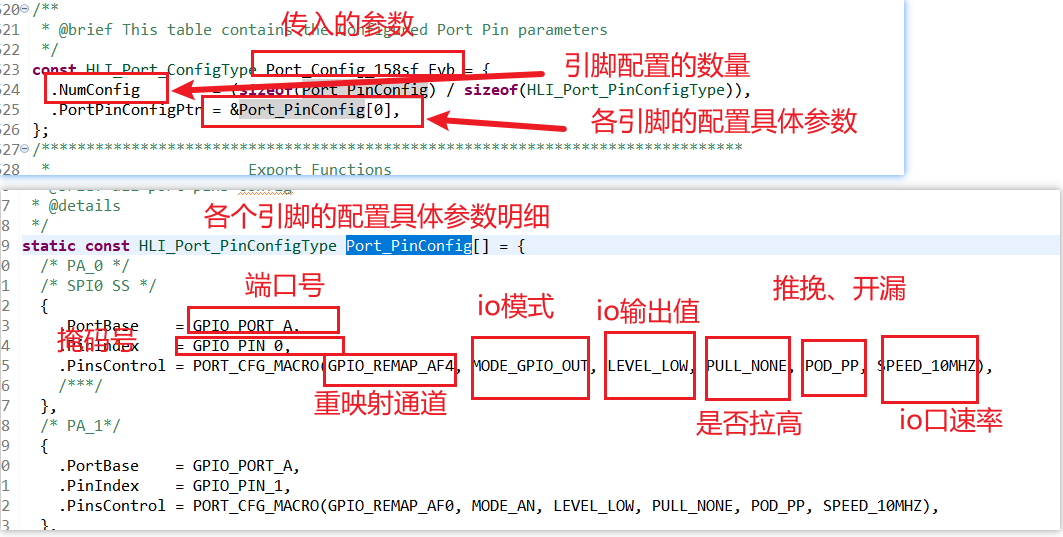

引脚配置参数说明：

举例的这个表示：PA0为输出口，并且初始值输出低电平，推挽模式
从这里可以看出，在我们需要对某个引脚进行配置的话，只需在这个结构体中进行配置即可，在调用函数的时候，会自行传进去。

注意：当我们把IO口配置为重映射模式时，重映射通道才能生效，否则可忽略。

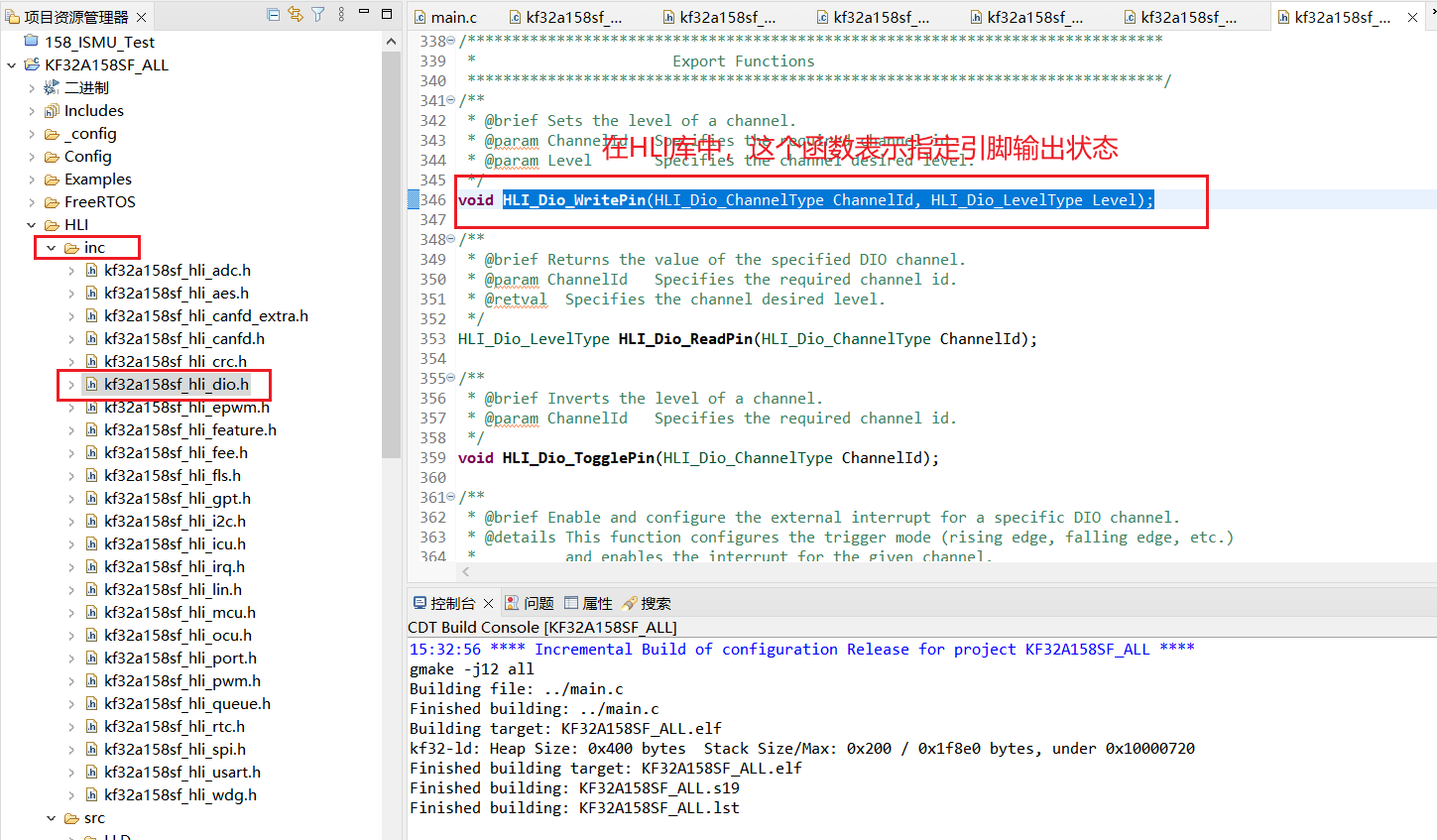

点亮LED灯

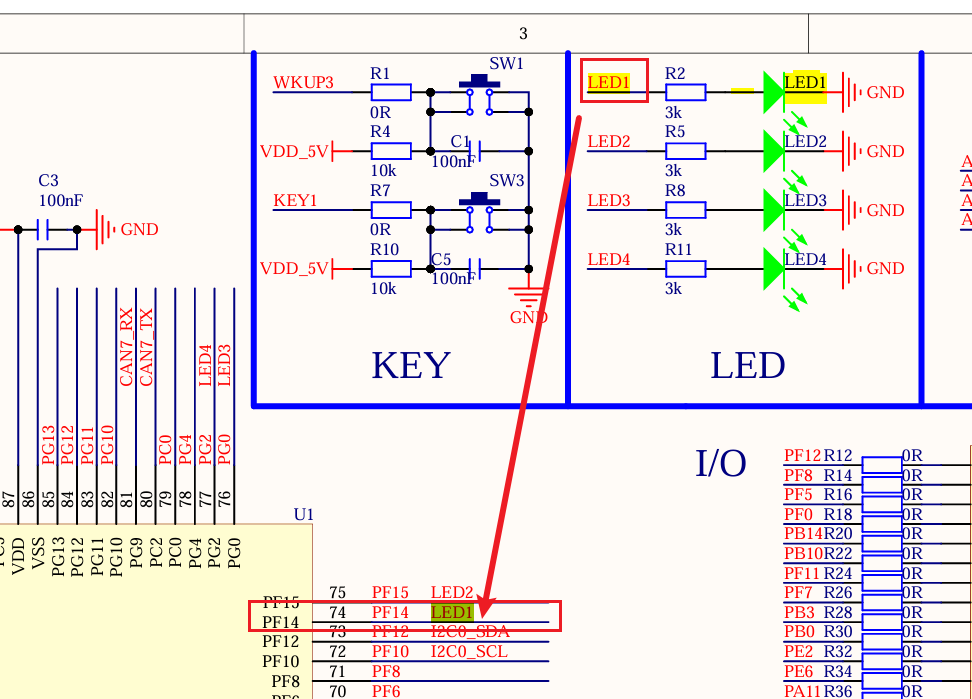

根据demo板原理图，我们随便找个驱动LED的引脚，可知LED1引脚为PF14,那么我们配置PF14为输出模式，默认值为低电平，在后面单独执行引脚PF14为输出高：

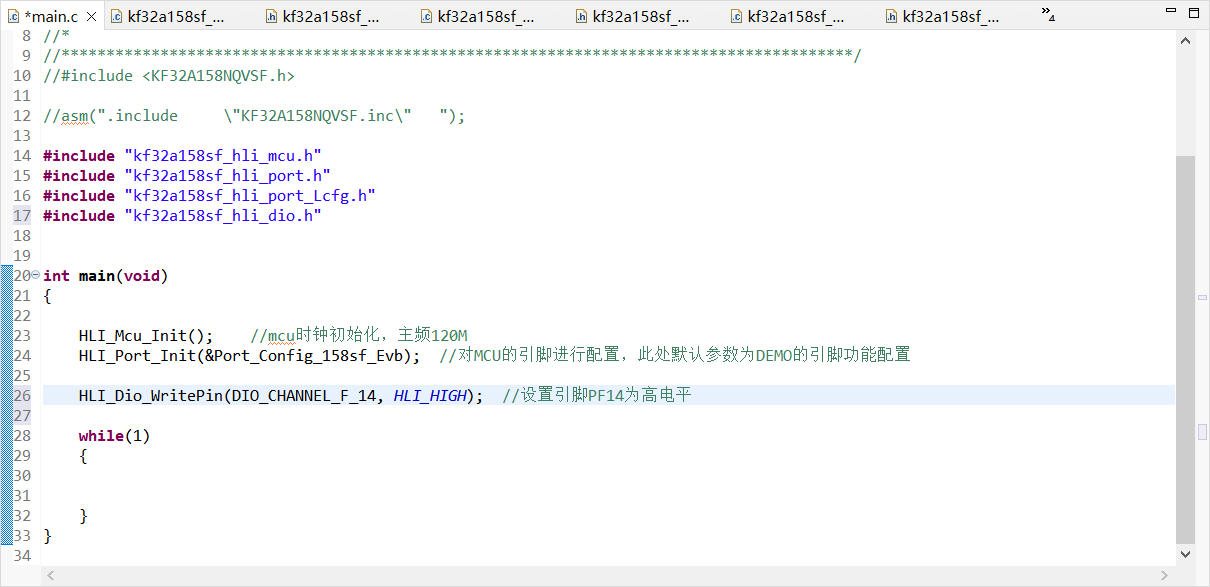

最终我们在主函数中进行调用库函数最终得到：

附上 main.c 代码

#include "kf32a158sf_hli_mcu.h"
#include "kf32a158sf_hli_port.h"
#include "kf32a158sf_hli_port_Lcfg.h"
#include "kf32a158sf_hli_dio.h"


int main(void)
{

	HLI_Mcu_Init();    //mcu时钟初始化，主频120M
	HLI_Port_Init(&Port_Config_158sf_Evb);  //对MCU的引脚进行配置，此处默认参数为DEMO的引脚功能配置

	HLI_Dio_WritePin(DIO_CHANNEL_F_14, HLI_HIGH);  //设置引脚PF14为高电平

	while(1)
	{


	}
}

本文写于2026 04 01
