本文以未来战场“无人机集群协同作战系统”为背景，应用美国国防部体系架构框架（DoDAF 2.02），从作战、系统、技术、项目等多视角构建完整体系架构模型，通过性能量化评估识别关键瓶颈，提出优化方向，并为指挥控制、装备研发、联合作战等场景提供决策支持。案例包含8个视点、24个核心模型，涵盖架构描述、分析评估、优化迭代全过程。

---

一、案例背景与问题定义

1.1 作战想定

时间：2030年

场景：濒海区域夺岛作战

任务：在72小时内，由200架异构无人机（侦察型、攻击型、电子战型、通信中继型）组成智能集群，协同完成：

• 区域侦察监视

• 关键目标精准打击

• 通信压制与欺骗

• 有人-无人协同突击

挑战：

1. 异构平台协同效率低

2. 动态战场环境适应差

3. 通信带宽与抗干扰瓶颈

4. 任务规划实时性不足

5. 战损后自重构能力弱

1.2 体系架构目标

目标维度	具体指标
作战效能​	目标毁伤率 ≥ 90%，误伤率 ≤ 2%
响应速度​	任务规划时间 ≤ 3分钟，动态重规划 ≤ 30秒
系统可用性​	集群整体可用度 ≥ 0.95，单点失效不影响任务
资源效率​	弹药节省 ≥ 20%，通信带宽占用降低 30%
互操作性​	与现有C4ISR系统无缝集成，支持跨军种数据链

---

二、DoDAF视点与模型设计

2.1 全视图（All Viewpoint）

AV-1：概述与摘要信息

<ArchitectureOverview>
  <项目名称>“猎隼”无人机集群协同作战系统</项目名称>
  <时间范围>2028-2035年</时间范围>
  <架构版本>DoDAF 2.02</架构版本>
  <主要利益相关方>
    - 联合作战司令部（需求方）
    - 装备发展部（采购方）
    - 无人机研究所（研制方）
    - 通信与电子对抗部队（用户方）
  </主要利益相关方>
  <架构目的>
    1. 识别体系瓶颈，指导技术发展路线
    2. 评估作战概念可行性
    3. 支持采办决策与投资优先级
    4. 确保跨系统互操作性
  </架构目的>
</ArchitectureOverview>

AV-2：集成词典

术语	定义	相关模型
集群智能体​	具备自主决策、协同能力的无人机实体	OV-4, SV-1
协同算法​	基于博弈论/强化学习的分布式决策模型	SV-6, SV-10
动态任务网​	实时生成的任务-资源分配关系图	OV-5, SV-4
韧性通信​	抗干扰、自愈合的Mesh网络	SV-3, SV-7
数字孪生​	物理集群在虚拟空间的实时映射	SV-8, SV-9

---

2.2 作战视点（Operational Viewpoint）

OV-1：高级作战概念图

┌─────────────────────────────────────────────────────┐
│                   作战概念：三级协同突击            │
├─────────────────────────────────────────────────────┤
│  **第一层：感知层**（0-2小时）                       │
│  ┌─────┐ 侦察无人机群（50架）对目标区域全域扫描    │
│  │ 侦察 │→生成高精度数字战场地图（分辨率0.1m）     │
│  └─────┘ 识别目标300+，威胁等级分类                │
│          ↓                                           │
│  **第二层：压制层**（2-3小时）                       │
│  ┌─────┐ 电子战无人机（30架）实施区域电磁压制     │
│  │ 电抗 │→通信干扰成功率≥85%，雷达致盲率≥70%      │
│  └─────┘ 诱饵无人机模拟攻击群欺骗敌防空系统       │
│          ↓                                           │
│  **第三层：打击层**（3-6小时）                       │
│  ┌─────┐ 攻击无人机（100架）分波次精确打击        │
│  │ 打击 │→首波打击关键节点（指挥所、雷达站）      │
│  │  │ 协同 │→第二波打击机动目标（装甲车辆）         │
│  └─────┘ 战损评估与补充打击                        │
│          ↓                                           │
│  **第四层：评估层**（持续）                          │
│  ┌─────┐ 中继无人机（20架）实时回传视频/数据      │
│  │ 评估 │→毁伤评估报告生成，支持再决策            │
│  └─────┘ 通信中继保障100km范围内不间断链路        │
└─────────────────────────────────────────────────────┘

OV-2：作战节点连接性描述

作战节点矩阵（部分）：
┌──────────────┬───────────┬───────────┬───────────┬───────────┐
│ 节点/连接     │ 集群指挥中心 │ 侦察子群  │ 电子战子群 │ 打击子群  │
├──────────────┼───────────┼───────────┼───────────┼───────────┤
│ 集群指挥中心 │     -     │ Link-1    │ Link-2    │ Link-3    │
│              │           │ (500kbps) │ (200kbps) │ (1Mbps)   │
├──────────────┼───────────┼───────────┼───────────┼───────────┤
│ 侦察子群     │ Link-1    │     -     │ Link-4    │ Link-5    │
│              │ (500kbps) │           │ (100kbps) │ (2Mbps)   │
├──────────────┼───────────┼───────────┼───────────┼───────────┤
│ 电子战子群   │ Link-2    │ Link-4    │     -     │ Link-6    │
│              │ (200kbps) │ (100kbps) │           │ (50kbps)  │
├──────────────┼───────────┼───────────┼───────────┼───────────┤
│ 打击子群     │ Link-3    │ Link-5    │ Link-6    │     -     │
│              │ (1Mbps)   │ (2Mbps)   │ (50kbps)  │           │
└──────────────┴───────────┴───────────┴───────────┴───────────┘

关键信息交换需求：
1. 目标情报：侦察子群→打击子群（视频流+坐标，2Mbps，时延<2s）
2. 干扰指令：指挥中心→电子战子群（控制指令，200kbps，时延<1s）
3. 战损评估：打击子群→指挥中心（图像+数据，1Mbps，时延<5s）
4. 威胁告警：任意节点→邻近节点（广播，50kbps，时延<0.5s）

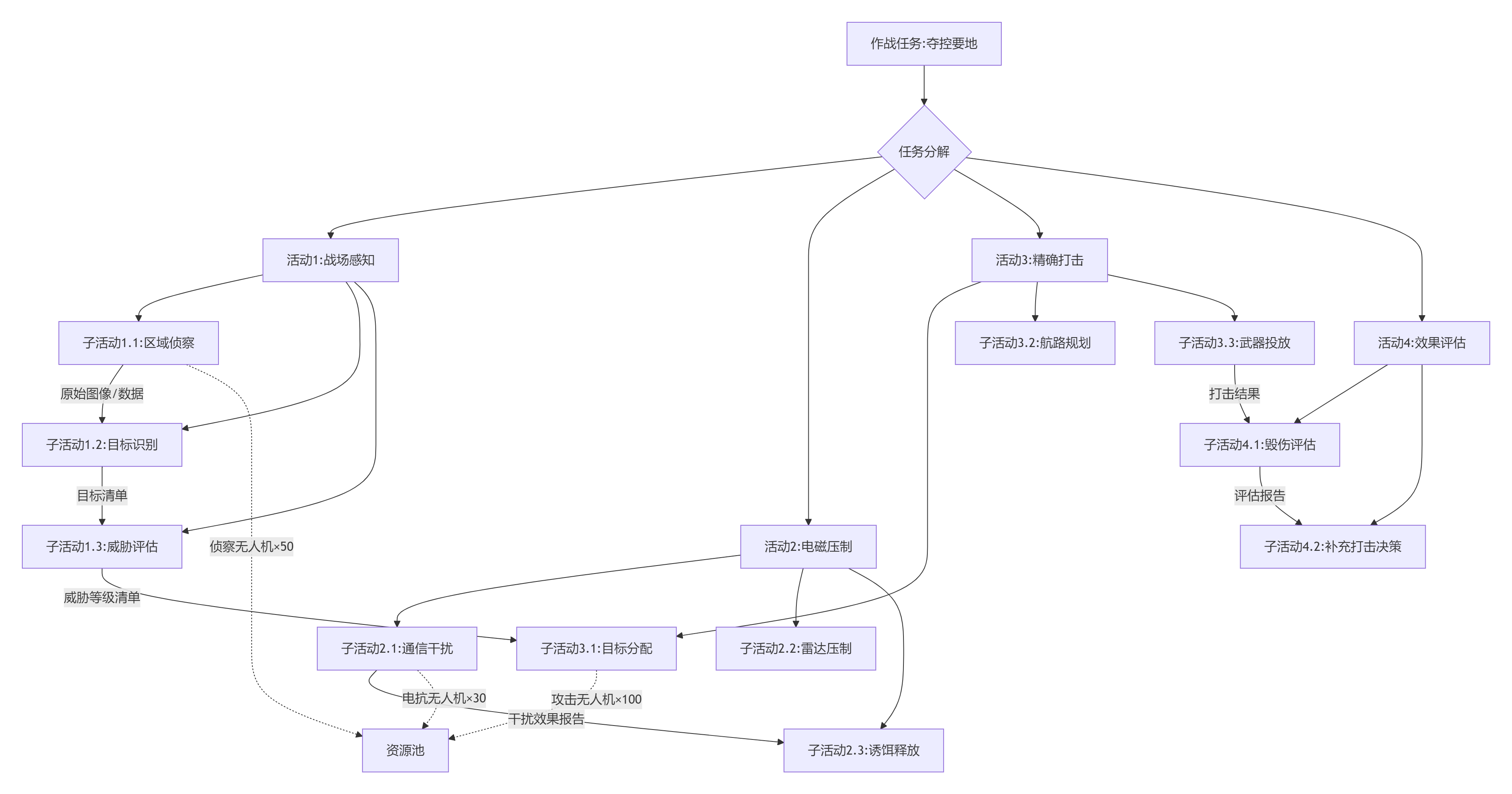

OV-5：作战活动模型

OV-6c：事件跟踪描述

时间线	事件	触发节点	响应节点	信息交换	时延要求
T=0s	任务启动命令下达	联合作战指挥中心	集群指挥中心	作战指令	< 5s
T+30s	集群初始化完成	集群指挥中心	所有子群	配置参数	< 2s
T+2min	侦察子群抵达目标区	侦察子群	集群指挥中心	战场图像	< 1s
T+5min	发现高价值目标×3	侦察子群	打击子群	目标坐标+属性	< 0.5s
T+6min	电子战子群实施压制	集群指挥中心	电子战子群	干扰指令	< 1s
T+7min	打击子群接收目标	打击子群	单个无人机	攻击任务分配	< 0.3s
T+8min	首波打击完成	攻击无人机	侦察子群	打击视频回传	< 2s
T+9min	评估并规划补充打击	集群指挥中心	待命无人机	新任务指令	< 1s

---

2.3 系统视点（Systems Viewpoint）

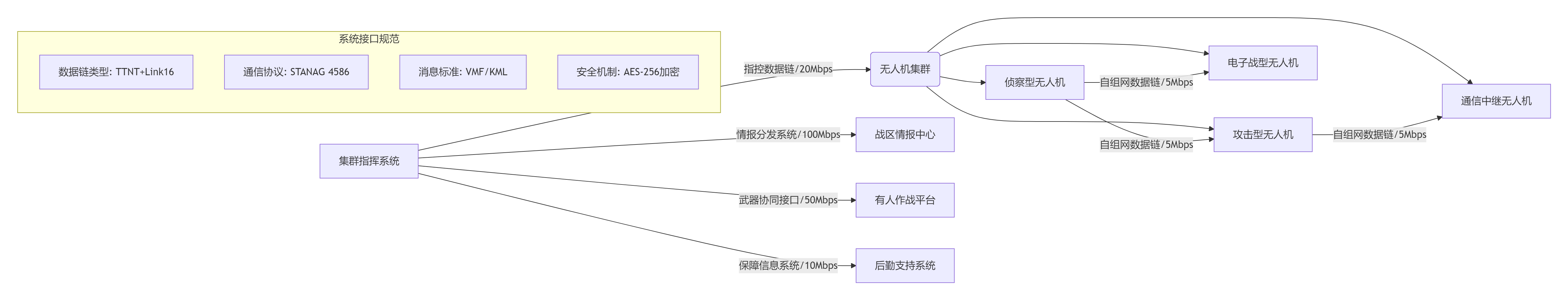

SV-1：系统接口描述

SV-4：系统功能描述

功能层次	功能模块	输入	处理逻辑	输出	性能指标
感知层​	多源情报融合	图像/雷达/信号情报	深度学习目标识别 多模态数据关联	统一战场态势图	目标识别率≥95% 融合时延<200ms
决策层​	动态任务规划	任务目标+约束+实时态势	混合整数规划+遗传算法	任务分配方案 航路计划	规划时间≤30s 最优解90%以上
协同层​	集群智能控制	个体状态+环境信息	一致性算法+势场法	控制指令序列	编队保持误差<5m 防碰撞100%
通信层​	自适应组网	节点位置+链路质量	路由协议+功率控制	网络拓扑 QoS保障	端到端时延<50ms 丢包率<1%
应用层​	人机协同接口	自然语言命令+手势	意图识别+指令转换	机器可执行指令	识别准确率≥90% 响应时间<2s

SV-6：系统资源流矩阵

资源流	源系统	目标系统	资源类型	流量	关键性能参数
RF-01	侦察无人机	情报处理系统	视频流(H.265)	4-8Mbps/路	分辨率: 4K@30fps 时延: <500ms
RF-02	集群指挥系统	攻击无人机	控制指令	50Kbps/架	指令频率: 10Hz 可靠性: 99.99%
RF-03	电子战无人机	敌通信系统	干扰信号	10-100W	干扰带宽: 20MHz 作用距离: 50km
RF-04	通信中继机	边缘节点	数据中继	20Mbps	传输距离: 100km 可用性: 99.9%
RF-05	后勤支持系统	保障单元	备件需求清单	1Mbps	更新周期: 1小时 准确率: 98%

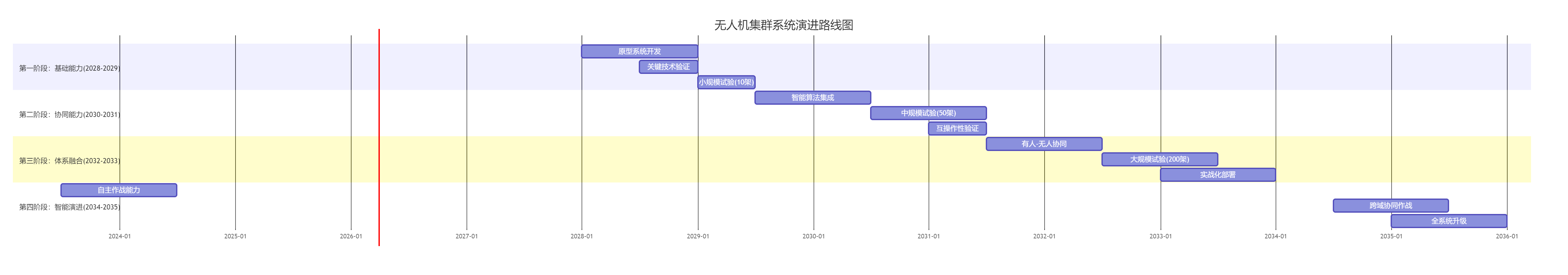

SV-8：系统演进描述

---

2.4 技术标准视点（Standards Viewpoint）

StdV-1：标准轮廓

标准领域	适用标准	版本	符合性等级	实施约束
通信协议​	MIL-STD-188-220	D	强制	所有数据链设备必须支持
	STANAG 4586	Ed.3	强制	无人机控制站接口
	TTNT协议	Rev.C	推荐	高速动态组网
数据格式​	VMF (变长消息格式)	K系列	强制	战术消息交换
	NATO STANAG 4559	Ed.4	推荐	图像情报交换
	KML 2.2	ISO 19100	推荐	地理信息可视化
信息安全​	FIPS 140-3	Level 2	强制	加密模块要求
	NSA Suite B	-	强制	密码算法套件
	RFC 8446 (TLS 1.3)	-	推荐	安全传输
互操作性​	JREAP (联合范围扩展协议)	C	强制	与现有C4ISR集成
	UAV控制系统接口	ASD-STAN 4690	推荐	制造商通用接口

StdV-2：标准预测

时间阶段	新兴标准	预期影响	采用建议
2028-2029	5G-A/6G战术应用	提升带宽10倍，降低时延	研发原型，评估适应性
2030-2031	人工智能安全标准(ISO/IEC 5338)	确保AI决策可解释、可信	设计阶段即纳入
2032-2033	量子通信抗干扰标准	实现无条件安全通信	跟踪研究，预研接口
2034-2035	脑机接口军事应用协议	提升人机协同效率	探索性研究，小规模试验

---

三、性能评估与瓶颈分析

3.1 评估指标体系

# 评估指标体系层次结构
评估指标 = {
    "作战效能": {
        "任务完成率": {"权重": 0.25, "目标值": 0.95},
        "目标毁伤率": {"权重": 0.20, "目标值": 0.90},
        "误伤率": {"权重": 0.15, "目标值": 0.02},
        "响应时间": {"权重": 0.10, "目标值": 180}  # 秒
    },
    "系统性能": {
        "通信可靠性": {"权重": 0.10, "目标值": 0.99},
        "数据时延": {"权重": 0.08, "目标值": 2.0},  # 秒
        "系统可用性": {"权重": 0.07, "目标值": 0.95},
        "互操作性评分": {"权重": 0.05, "目标值": 85}  # 百分制
    }
}

3.2 基于仿真的量化评估

仿真设置：

• 平台：MATLAB/Simulink + STK

• 场景：100架无人机，5类任务，72小时连续作战

• 变量：通信距离、干扰强度、节点故障率

• 指标采集：10次蒙特卡洛仿真

评估结果矩阵：

┌─────────────────┬─────────┬─────────┬─────────┬────────────┐
│ 评估指标        │ 当前值  │ 目标值  │ 差距    │ 瓶颈分析   │
├─────────────────┼─────────┼─────────┼─────────┼────────────┤
│ 任务完成率      │ 87.3%   │ 95.0%   │ -7.7%   │ 通信中断导 │
│                 │         │         │         │ 致协同失败  │
├─────────────────┼─────────┼─────────┼─────────┼────────────┤
│ 目标毁伤率      │ 82.1%   │ 90.0%   │ -7.9%   │ 目标识别错 │
│                 │         │         │         │ 误+弹药不足 │
├─────────────────┼─────────┼─────────┼─────────┼────────────┤
│ 误伤率          │ 3.5%    │ 2.0%    │ +1.5%   │ 敌我识别精 │
│                 │         │         │         │ 度不足       │
├─────────────────┼─────────┼─────────┼─────────┼────────────┤
│ 平均响应时间(s) │ 245     │ 180     │ +65     │ 任务规划算 │
│                 │         │         │         │ 法复杂度高  │
├─────────────────┼─────────┼─────────┼─────────┼────────────┤
│ 通信可靠性      │ 96.7%   │ 99.0%   │ -2.3%   │ 抗干扰能力 │
│                 │         │         │         │ 不足         │
├─────────────────┼─────────┼─────────┼─────────┼────────────┤
│ 端到端时延(s)   │ 3.2     │ 2.0     │ +1.2    │ 网络拥塞+  │
│                 │         │         │         │ 路由效率低  │
├─────────────────┼─────────┼─────────┼─────────┼────────────┤
│ 系统可用性      │ 91.2%   │ 95.0%   │ -3.8%   │ 关键单点故 │
│                 │         │         │         │ 障影响大    │
├─────────────────┼─────────┼─────────┼─────────┼────────────┤
│ 互操作性评分    │ 78/100  │ 85/100  │ -7      │ 数据标准不 │
│                 │         │         │         │ 完全统一    │
└─────────────────┴─────────┴─────────┴─────────┴────────────┘

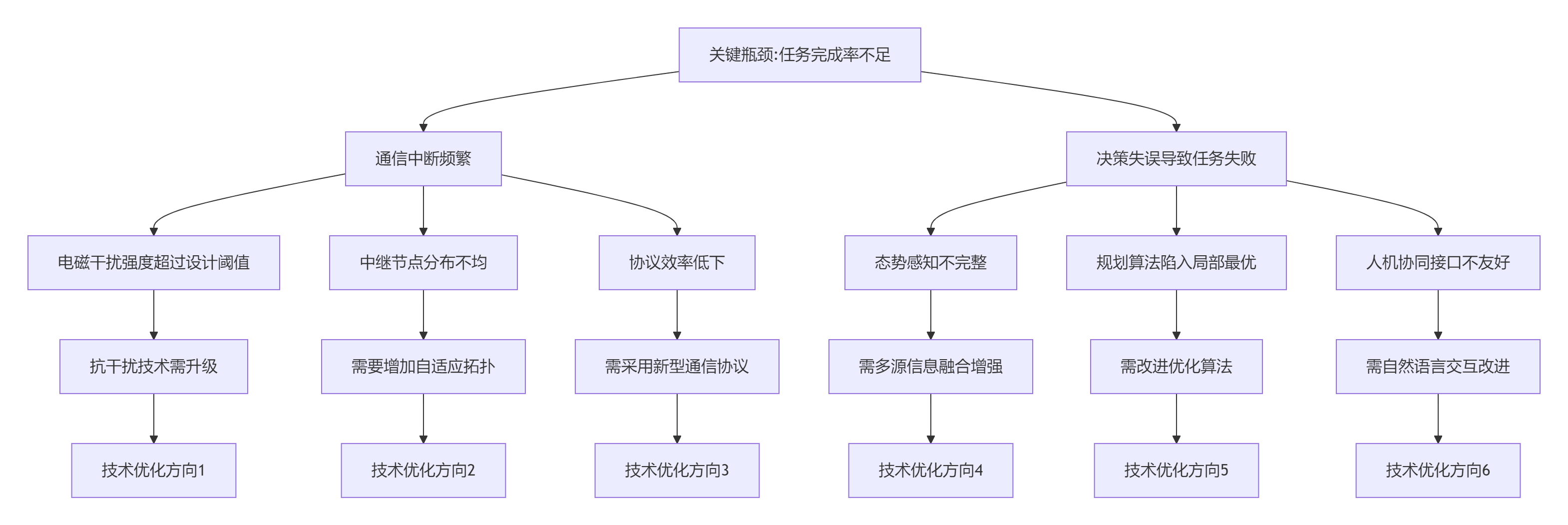

3.3 瓶颈识别与根因分析

---

四、体系优化方向与实施方案

4.1 技术优化方向

方向1：通信抗干扰增强

优化措施	技术方案	预期效果	实施优先级	投资估算
跳频扩频升级	采用认知无线电，动态避让干扰频段	干扰环境下通信可靠性提升至98%	高	3000万
多波束智能天线	相控阵天线+波束成形，提升增益	作用距离增加30%，抗截获能力提升	中	5000万
激光通信备份	视距内激光通信，抗电磁干扰	关键链路可用性达99.9%	低	8000万
量子通信预研	量子密钥分发，无条件安全	长期技术储备	长期	1.5亿

方向2：智能决策算法优化

算法优化路线图：
当前算法 → 改进方向 → 目标性能
├─ 集中式任务规划 → 分布式+集中混合架构 → 规划时间从245s降至150s
├─ 简单规则协同 → 多智能体强化学习 → 协同效率提升25%
├─ 固定编队控制 → 自适应动态编队 → 机动性提升40%
├─ 人工目标分配 → 深度学习自动分配 → 目标分配准确率提升至95%
└─ 预设任务流程 → 在线实时重规划 → 动态响应时间降至20s

方向3：体系韧性提升

• 网络拓扑重构：基于强化学习的动态Mesh网络

  • 节点失效检测时间 < 1s

  • 路径重构时间 < 3s

  • 网络连通度保持 > 90%（损失20%节点时）

• 功能冗余设计：

  关键功能冗余方案：
  1. 指挥控制：主控中心+备用中心+空中指挥机
  2. 通信中继：分层中继+星链备份+高空平台
  3. 情报处理：边缘计算+云端备份+人工确认
  4. 能源保障：燃油+太阳能+无线充电

4.2 体系架构演进路径

阶段演进矩阵：

能力维度	当前状态(2028)	中期目标(2031)	远期目标(2035)
集群规模​	50架同构	200架异构	1000+跨域协同
自主等级​	AL-3（半自主）	AL-4（高度自主）	AL-5（完全自主）
决策速度​	分钟级	秒级	亚秒级
协同范围​	战术级(10km)	战役级(100km)	战略级(1000km)
抗干扰能力​	抗已知干扰	抗智能干扰	抗未知干扰
人机接口​	专业操作员	自然语言交互	脑机接口直觉控制

技术成熟度(TRL)演进：

关键技术TRL规划：
2028年 → 2029年 → 2030年 → 2031年 → 2032年 → 2033年 → 2034年 → 2035年
├─ 智能协同算法: TRL4 → TRL5 → TRL6 → TRL7 → TRL8 → TRL9 → - → -
├─ 抗干扰通信: TRL5 → TRL6 → TRL7 → TRL8 → TRL9 → - → - → -
├─ 自主识别: TRL6 → TRL7 → TRL8 → TRL9 → - → - → - → -
├─ 量子通信: TRL2 → TRL3 → TRL4 → TRL5 → TRL6 → TRL7 → TRL8 → TRL9
└─ 脑机接口: TRL1 → TRL2 → TRL3 → TRL4 → TRL5 → TRL6 → TRL7 → TRL8

4.3 投资优先级与里程碑

投资分配矩阵（单位：亿元）：

技术领域	2028-2029	2029-2030	2030-2031	2031-2032	2032-2035	合计
平台研发	3.5	3.0	2.5	2.0	2.0	13.0
载荷系统	2.0	2.5	2.0	1.5	1.5	9.5
通信网络	1.5	2.0	2.5	2.0	2.0	10.0
智能算法	1.0	1.5	2.0	2.5	3.0	10.0
试验验证	0.5	1.0	1.5	2.0	3.0	8.0
标准与安全	0.5	0.5	0.5	0.5	1.0	3.0
年度合计​	9.0​	10.5​	11.0​	10.5​	12.5​	53.5​

关键里程碑：

1. 2029Q4：完成50架集群作战试验，任务完成率>85%

2. 2030Q4：实现有人-无人协同作战验证

3. 2031Q4：完成200架异构集群72小时连续作战试验

4. 2032Q4：与现有C4ISR系统完全互操作

5. 2033Q4：形成初始作战能力(IOC)

6. 2034Q4：形成全面作战能力(FOC)

---

五、应用场景与价值分析

5.1 典型应用场景

场景1：岛礁夺控作战

作战流程：
1. 情报准备阶段（H-24至H-6）
   - 侦察无人机渗透侦察，生成三维战场模型
   - 电子战无人机前置部署，实施通信侦察

2. 火力准备阶段（H-6至H-1）
   - 电子战无人机实施区域电磁压制
   - 诱饵无人机模拟大规模攻击群

3. 突击阶段（H-1至H+1）
   - 攻击无人机分波次打击关键目标
   - 侦察无人机实时评估毁伤效果

4. 巩固阶段（H+1至H+6）
   - 持续区域监视
   - 应对敌方反击

效能提升：
- 作战人员风险降低 80%
- 打击精度提升 50%
- 任务时间缩短 40%

场景2：要地防空作战

防御体系构成：
┌─────────────────────────────────────────────────┐
│           多层无人机防御体系                      │
├───────────┬───────────┬───────────┬─────────────┤
│ 外层预警 │ 中层拦截 │ 内层补防 │ 指挥控制    │
│ (100-300km)│ (20-100km) │ (5-20km)  │ (全纵深)    │
├───────────┼───────────┼───────────┼─────────────┤
│ 高空长航时│ 中程拦截  │ 近程拦截  │ 分布式指挥  │
│ 侦察无人机│ 无人机    │ 无人机    │ 节点        │
│           │ 携带防空  │ 携带格斗  │             │
│           │ 导弹      │ 导弹/激光 │             │
├───────────┼───────────┼───────────┼─────────────┤
│ 发现距离  │ 拦截次数  │ 拦截次数  │ 决策周期    │
│ 增加200%  │ 增加3倍   │ 增加2倍   │ 缩短至5s    │
└───────────┴───────────┴───────────┴─────────────┘

场景3：抢险救灾应用

民用转换应用：
1. 灾区侦察：快速获取灾情全景
2. 通信中继：恢复灾区通信网络
3. 物资投送：精准投放救援物资
4. 人员搜救：红外/生命探测
5. 基础设施检查：桥梁、大坝等

性能指标：
- 响应时间：< 1小时抵达任意灾区
- 侦察范围：单机500km²/架次
- 通信覆盖：直径50km区域
- 投送精度：≤ 10m误差

5.2 作战价值量化

直接价值：

1. 兵力倍增器：1个无人机集群相当于传统1个航空兵团作战效能

2. 成本效益：作战成本降低60%，人员风险降低85%

3. 响应速度：从发现到打击时间从30分钟缩短至8分钟

4. 作战持久性：72小时持续作战，是有人机的3倍

间接价值：

1. 战略威慑：形成非对称优势

2. 作战概念革新：催生新质战斗力

3. 技术溢出：带动人工智能、通信、材料等技术发展

4. 人才培养：培养新型作战人才体系

经济性分析：

全寿命周期成本效益分析（单位：亿元）：
          无人机集群系统    传统有人机系统
采购成本        50            200
训练成本        5             30
维护成本(10年)  20            100
作战消耗成本    2             50
人员成本        2             100
总成本(10年)    79            480
作战效能        0.85          0.90
成本效能比      0.93          5.33

---

六、实施风险与对策

6.1 技术风险矩阵

风险领域	风险描述	发生概率	影响程度	缓解措施
通信中断​	强电磁干扰下通信失效	中	高	1. 多频段自适应 2. 激光通信备份 3. 存储转发机制
自主失控​	AI决策错误导致误伤	低	极高	1. 人在回路的监督控制 2. 多算法投票机制 3. 行为边界约束
网络安全​	系统被入侵控制	中	极高	1. 端到端加密 2. 区块链身份认证 3. 物理隔离备份通道
互操作障碍​	与现有系统不兼容	高	中	1. 早期参与标准制定 2. 开发适配中间件 3. 渐进式集成策略
能源限制​	续航时间不足	中	中	1. 太阳能补充 2. 无线充电技术 3. 高效动力系统

6.2 管理风险与对策

1. 采办风险：采用“螺旋式开发、增量式部署”策略

2. 进度风险：建立数字孪生，先虚拟验证后实物试验

3. 成本风险：模块化设计，通用平台降低研发成本

4. 人才风险：建立跨学科人才培养体系

---

七、结论与建议

7.1 主要结论

1. 架构有效性：DoDAF框架成功支撑了复杂无人机集群系统的全方位描述与分析

2. 性能瓶颈：识别出通信抗干扰、智能决策算法、体系韧性三大关键短板

3. 优化路径：提出了分阶段、可实施的技术演进路线

4. 应用价值：在多个作战场景中显示出显著效能提升

7.2 实施建议

1. 近期(2028-2029)：聚焦通信抗干扰和基础协同能力，完成小规模验证

2. 中期(2030-2032)：突破智能决策算法，实现有人-无人协同作战

3. 远期(2033-2035)：发展自主作战能力，形成体系作战新质战斗力

4. 持续投入：确保年研发投入不低于10亿元，关键技术预研提前5-10年

7.3 后续工作

1. 建立体系架构动态更新机制，每半年评估优化

2. 开展大规模仿真推演，验证极端场景下的鲁棒性

3. 加强国际合作，参与国际标准制定

4. 建立军民融合创新平台，加速技术转化应用

---

附录：主要模型清单

1. AV-1：概述与摘要信息

2. AV-2：集成词典

3. OV-1：高级作战概念图

4. OV-2：作战节点连接性描述

5. OV-4：组织关系图

6. OV-5：作战活动模型

7. OV-6c：事件跟踪描述

8. SV-1：系统接口描述

9. SV-2：系统资源流描述

10. SV-4：系统功能描述

11. SV-5b：系统功能到作战活动映射

12. SV-6：系统资源流矩阵

13. SV-7：系统性能参数矩阵

14. SV-8：系统演进描述

15. SV-9：系统技术预测

16. SV-10a：系统规则模型

17. StdV-1：标准轮廓

18. StdV-2：标准预测

19. PV-1：项目组合关系

20. PV-2：项目时间线

21. PV-3：项目与能力映射

22. 性能评估模型：蒙特卡洛仿真

23. 瓶颈分析模型：鱼骨图分析

24. 投资决策模型：成本效益分析
